ДЕРЖАВНА МИТНА СЛУЖБА УКРАЇНИ

АКАДЕМІЯ МИТНОЇ СЛУЖБИ УКРАЇНИ

Контрольна робота

з дисципліни

«Експортний контроль»

Варіант № 14

Виконав:

курсант гр. ЕМ 07-1

Леонов В. І.

Перевірив:

Шаповалов О.В.

м. Дніпропетровськ 2011

ТОВАР №1

Постанова КМУ № 86. Додаток 3. Частина 1, Розділ В, номер позиції 1.7.

. Насоси теплоносія першого контуру

Номер позиції - 1.7.

. Насоси, спеціально призначені або підготовлені для підтримання циркуляції теплоносія першого контуру ядерних реакторів.

.1. Номер позиції - 1.7. Відповідний номер за міжнародним списком - [0A001.g].

Код товару згідно УКТЗЕД: 8401 40 00 00

. Насос вертикальний, відцентровий, одноступінчатий. Для компенсації теплових деформацій головного циркуляційного контуру реакторної установки, конструкцією насоса передбачена можливість його переміщення в будь-якому горизонтальному напрямку. Це здійснюється за допомогою трьох кулькових опор, закріплених на опорних лапах насоса.

Корпус насоса з'єднаний зварюванням з головним циркуляційним контуром реакторної установки. Корпус має 3 цапфи для приєднання замків з вертикальними і горизонтальними розкріплюють пристроями, які служать для сприйняття сейсмічних навантажень.

Основні елементи конструкції насоса - робоче колесо, корпус, кріплення кришки і приводу, внутрішній теплообмінник, картридж торцевого ущільнення, гідростатичний радіальний підшипник, вал і напівжорстка муфта зчеплення насоса і валу мотора.

Основні характеристики насоса теплоносія першого контуру

Робочі параметри насосів для киплячих реакторів і реакторів з важководних сповільнювачем :

Продуктивність до 11 900 м3 / год. (52 300 галонів / хв)

Напір до 250 м (815 футів)

Тиск до 130 бар (1870 фунтів / кв. дюйм)

Температура до 300 ° C (580 ° F)

Робочі частоти до 1800 об / хв

Номінальна потужність до 9395 кВт (12 600 к.с.)

Робочі параметри насоса для реакторів з водою під тиском (ВВЕР):

Продуктивність до 24 500 м3 / ч (108 000 галонів / хв)

Напір до 110 м (350 футів)

Тиск до 170 бар (2500 фунтів / кв. дюйм)

Температура до 300 ° C (580 ° F)

Робочі частоти до 1200 об / хв

Номінальна потужність до 7457 кВт (10 000 к.с.)

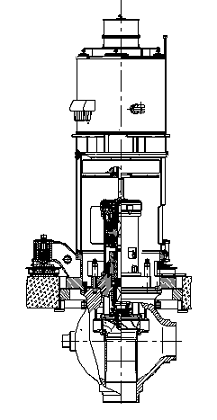

Зовнішній вигляд насоса теплоносія першого контуру

Основні виробники та постачальники

ОАО «Сумское»

НПО им. М. В. Фрунзе

ЧП «Ирен»

ОАО «Атом-Индустрия»

ОАО «Енергомашспецсталь»

Товар безпосередньо виробляється на "Сумському НПО ім. Фрунзе".

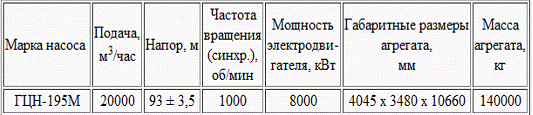

Вони пропонують насос ГЦМ-195 з такими характеристиками:

Дії митників.

Відповідно до ПКМУ від 28 січня 2004 року №86 «Про затвердження Порядку здійснення державного контролю за міжнародними передачами товарів подвійного використання» даний товар - насос теплоносія першого контуру - є товаром подвійного використання. Тому, в будь - якому випадку, чи то під час імпорту, чи експорту, такий товар має бути обов’язково підданий державному контролю за міжнародними передачами ТПВ.

ТОВАР №2

Постанова КМУ № 86. Додаток 2. КАТЕГОРІЯ ІІ. Розділ 6. Номер позиції 6.С.1.

. Волокнисті препреги.

Номер позиції 6.С.1

. Волокнисті преформи з металевим захисним покриттям, призначені для виготовлення елементів конструкцій, зазначених у позиції 6.А.1, виготовлених на основі полімерних або металевих матриць і армованих наповнювачів у вигляді волокон або ниток з питомою міцністю на розтягання більш як 7,62 х 104 м та питомим модулем пружності більш як 3,18 х 106 м.

.1. Номер позиції 6.С.1. Відповідний номер за міжнародним списком - [1C007, 1C010.e.2].

. Назва товару та його призначення за використанням : Використовується у високошвидкісних роторах газових центрифуг. Багато інших застосувань, включаючи авіаційно-космічні і для спортивного устаткування.

Типово складається з декількох тисяч індивідуальних безперервних ниток з діаметрів від 0,5 до 10 мм.

Нитки зв'язуються в пасмі або рівниці паралельно розташованих ниток, а також у пряжі, що представляють собою зв'язування скручених волокон.

Зв'язуванні волокна можуть бути імпрегновані клейкою смолою, що зв'язує нитки, або вони можуть бути не імпрегновані, щоб можна було відокремлювати індивідуальні волокна зі зв'язування.

Також бувають у виді стрічки, причому волокна можуть бути переплетеними або упорядкованими в рівнобіжну матрицю та з'єднаними смолою.

Вуглецеве волокно. Імпрегноване: глянсувате, чорне і негнучке. Ця продукція називається “препрег”. Волокна звичайно зв'язані у виді пряжі або стрічки .

Упакування і поводження - імпрегновані. Препрег потрібно зберігати на холоді. Звичайно міститься у спеціальні ємності з можливістю охолодження сухим льодом, або перевозиться у охолоджуваних вантажних контейнерах.

Визначення міцностних і модульних властивостей може бути важким, але звичайно не обов'язково, тому що практично усе волокно, вироблене сьогодні попадає під контрольні специфікації.

Контроль ГЯП оснований на складових хімічних компонентах, міцності та модулі (коефіцієнті).

Визначення складу, міцності та модуля потребує спеціального обладнання і може бути важким.

Більшість волокна, що зараз виробляється, відповідає контрольним специфікаціям ГЯП.

Порівняльний аналіз товару за найменуванням (назвою) та точним описом (характеристиками)

В якості виробника я обрав Республіканське Унітарне Підприємство «Светлогорское ПО «Химволокно». #"866112.files/image004.gif">

Зовнішній вигляд

Пакування волокнистих препрегів

Виробництво волокнистих препрегів

Транспортування: препрег потрібно зберігати на холоді. Звичайно міститься у спеціальні ємності з можливістю охолодження сухим льодом, або перевозиться у охолоджуваних вантажних контейнерах.

Виробники:

«Toray Group»

«Toho Tenax Co. Ltd»

«Mitsubishi Rayon Co.»

«Formosa Plastics Group»

«SGL Group»

«Hexcel Corporation»

«Cytec Industries Inc.»

«Kureha Corporation»

«Mitsubishi Plastics, Inc»

«Nippon Graphite Fiber Cooperation»

РУП «Светлогорское ПО «Химволокно»

ООО «Аргон»

ООО «Завод углеродных и композиционных материалов»

ООО «Лирсот»

Небезпека від товару для співробітників митних органів

Визначення міцносних і модульних властивостей може бути важким, але звичайно не обов'язково, тому що практично усе волокно, вироблене сьогодні попадає під контрольні специфікації .

Контроль ГЯП оснований на складових хімічних компонентах, міцності та модулі (коефіцієнті).

Визначення складу, міцності та модуля потребує спеціального обладнання і може бути важким.

Більшість волокна, що зараз виробляється відповідає контрольним специфікаціям ГЯП.

Висновки, щодо контролю товару: Згідно ПКМУ від 28 січня 2004 року №86 «Про затвердження Порядку здійснення державного контрю за міжнародними передачами товарів подвійного використання» даний товар є товаром подвійного використання. Це означає, що такий товар необхідно добре перевіряти, звертаючи увагу на все одразу. Тому, якщо говорити про дрібні перевезення такого товару, то в цьому випадку він не буде підпадати під державний контроль. У разі переміщення великих обсягів, яка, в першу чергу, призначена для виготовлення потужних технологій, то тут безумовно йде річ про державний контроль за міжнародними передачами ТПВ.

експортний контроль товар подвійний

ТОВАР №3

. Опоряджувальне (наливне) обладнання

Номер позиції 1.6.

. Опоряджувальне (наливне) обладнання, яке має дистанційне керування та в якому всі поверхні, що перебувають в контакті з хімікатами, виготовлені з одного або кількох зазначених нижче корозійностійких матеріалів: нікель або сплави із вмістом нікелю вагою більш як 40 відсотків;

сплави із вмістом нікелю вагою більш як 25 відсотків і вмістом хрому вагою більш як 20 відсотків.

.1. Номер позиції 1.6.

Код товару згідно УКТЗЕД: 8422 30 00 00

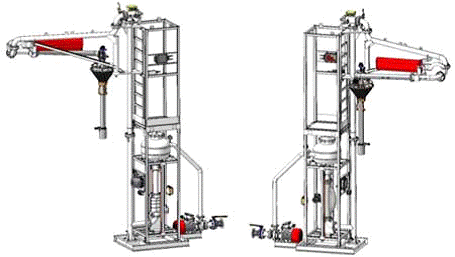

. Автоматизована система верхнього наливу АСВН-100 призначена для верхнього наливу в автоцистерни нафтопродуктів і агресивних середовищ.

Модифікації АСВН-100 :

АСВН-100 для обслуговування сховищ наземного типу ізаглиблених резервуарів ;

АСВН-100 для здійснення наливу світлих і грузлих нафтопродуктів;

АСВН-100 для роботи з хімічними рідинами і агресивними середовищами.

Система АСВН-100 застосовується для наливу: нафтопродукти (бензин, дизельне паливо, мазут), рослинні масла, нафта, кислоти, луги.

Комплектація АСВН-100 :

Трубопровід шарнірно-зчленований; наливний стояк; електронасос; противагу; клапан електромагнітний регулюючий двокаскадний ДУ-80.

Датчик рівня лазерний або Метран - в залежності від діаметрів горловин визначається тип датчика обмеження наливу.

Каплезбірник , що виключає витік залишків нафтопродукту після здійснення операцій наливу.

Пристрій заземлення автоцистерн УЗА-2М , наявність яких передбачена технічними вимогами ГОСТ 28955-91.

Пульт дистанційного керування ПДУ «Топаз-103 М1-АСН» - дозволить надалі комп'ютеризувати налив і облік на нафтобазі.

Герметизуючий пристрій забезпечує герметичність наливу нафтопродуктів Для комплектації установки АСВН-100 герметизуючим пристроєм, необхідно уточнити розміри заливних горловин автоцистерн, що подаються під налив .

Фільтр і лічильник об'ємний / масовий російського або імпортного виробництва.

Обмежувач наливу безконтактного типу , у складі датчика (1), що дозволяє налив, і датчика переливу (2), з дистанційним управлінням насосною станцією, надійно захищає від переливу нафтопродуктів. Датчик 1 при фіксації досягнення наливної труби стояка дна цистерни видає в електрошафу електричний сигнал, що дозволяє системі АСВН-100 почати налив. При спрацьовуванні датчика 2 відбувається припинення процесу наливу незалежно від закінчення, повністю виключаються аварійні ситуації.

За погодженням АСВН-100 оснащується програмним комплексом, що підключається до ЕОМ, для вимірювання та контролю процесу наливу, а також системою відведення та рекуперації випарів.

Установка верхнього наливу в автоцистерни АСВН-100 обладнується системою автоматичного обмеження наливу різних модифікацій, системи наливу можуть комплектуватися будь-яким типом лічильника , включаючи лічильники імпортного виробництва.

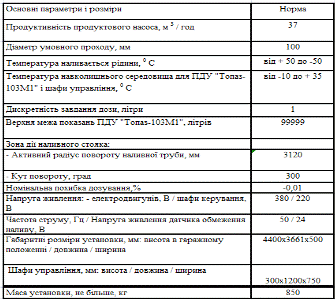

Технічна характеристика

АСН-5ВГ вимірювальні комплекси для дозованого верхній налив нафтопродуктів.

Вимірювальні комплекси АСН-5ВГ призначені для дозованого верхнього наливу світлих нафтопродуктів в автоцистерни, комерційного обліку в одиницях об'єму і маси, і дистанційного керування процесом наливу на постах наливу нафтобаз.

Для наливу нафти і грузлих нафтопродуктів застосовується спеціалізований клапан або засувка з електроприводом. Діапазон обслуговування вздовж вісі цистерни 6 м.

Комплектація АСН-5ВГ : модуль вимірювальний (каркас модульний з дренажним трубопровідом, фільтр газовідокремлювача, лічильник гвинтовий ППВ, центральний блок управління, клапан зворотний, пост управління ПВК, коробки з'єднувальні, пристрій заземлення), наливний стояк, наливний герметизований наконечник, датчик обмеження рівня наливу, каплезбірнік, електронасос.

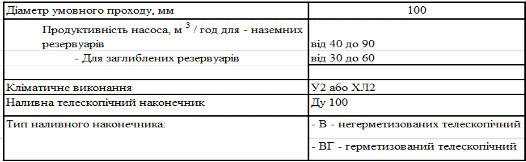

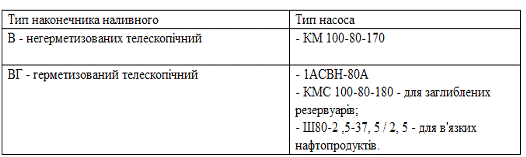

Комплекси вимірювальні АСН-5ВГ модуль Ду 100.

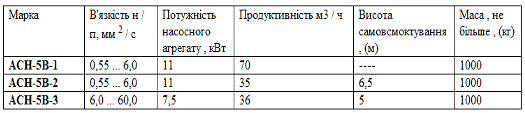

Автоматизована система наливу нафтопродуктів АСН-5В.

АСН-5В - призначена для дистанційного управління наливом автоцистерн нафтопродуктами (бензин, дизельне паливо, масло і т.д.) на нафтоналивних станціях нафтобаз і вимірювання кількості нафтопродуктів в одиницях об'єму і маси. Система має вибухобезпечний рівень вибухозахисту.

Модифікації АСН-5В :

Для наземних резервуарів;

Для заглиблених резервуарів;

Для наливу масел з наземних, заглиблених резервуарів.

Комплектація АСН-5В: стояк наливний, електронасос, лічильник, фільтр, електрокерований клапан відсічний подвійної дії, наливний телескопічний наконечник (оснащений датчиком граничного рівня), контролер, призначений для управління і відображення процесу дозованої видачі продукту, газовідокремлювача.

Автоматизована система наливу нафтопродуктів АСН-5М "Дельта" .

Автоматизована система наливу нафтопродуктів АСН-5М "Дельта" призначена для верхнього наливу світлих нафтопродуктів в автоцистерни.

Установки дозувальні АСН-5М Дельта.

Модифікації АСН-5М Дельта :

для наземних резервуарів,

для заглиблених,

для наливу масел

Комплектація: стояк, наливний телескопічний наконечник електронасос, газовідокремлювача, лічильник, фільтр, контролер, електрокерований клапан відсічний подвійної дії, пристрій для заземлення автоцистерн.

Модифікації АСН-5М Дельта:

Для наземних резервуарів,

для заглиблених,

для наливу масел

Комплектація: стояк, телескопічний наливної наконечник, датчик граничного рівня ДПУ (або датчик індуктивний ДІП), електронасос, газовідокремлювача, лічильник, фільтр, контролер, клапан відсікач КО-2 (електрокерований клапан відсічний подвійної дії), соленоїд вибухозахищений (СВ), пристрій заземлення автоцистерн.

. Дії митника.

Згідно з ПКМУ від 28 січня 2004 року №86 «Про затвердження Порядку здійснення державного контрю за міжнародними передачами товарів подвійного використання» віднесені до списку хімічних установок і обладнання подвійного застосування. Тому необхідно, під час транспортування, звертати увагу на такий товар. В нашому випадку є відмінності по товаровиробнику, тому такий товар підпадає під державний контроль.
