ДЕРЖАВНА МИТНА СЛУЖБА УКРАЇНИ

АКАДЕМІЯ МИТНОЇ СЛУЖБИ УКРАЇНИ

Контрольна робота

з дисципліни «Експортний контроль»

Варіант № 3

Виконав: курсант групи ЕМ07-1

Гаврилюк О.В.

Перевірив: Шаповалов О.В.

Дніпропетровськ

ТОВАР № 1

. Машини для подрібнення опромінених паливних елементів (Додаток 3 до Постанови КМУ від 28.01.2004 р., Частина І, Розділ В, № позиції 3.1).

.1. Машини для подрібнення опромінених паливних елементів, дистанційно кероване обладнання, спеціально призначене або підготовлене для використання на установках з переробки, як вона визначена в позиції 3 розділу B частини Списку, для різання, рубання чи нарізки збірок, пучків або стержнів опроміненого ядерного палива.

.2. Номер позиції: 3.1.

Відповідний номер за міжнародним списком: 0B006.b

Коди товару згідно УКТЗЕД: з 8456

50

31 00 00

39 10 00

39 91 00

39 99 00

50 00 00

82 00 00 [1.2].

.1. Призначення. Це обладнання використовується для розпечатування оболонки ядерного палива з метою наступного розчинення опроміненого ядерного матеріалу. Як правило, використовуються спеціально призначені, сконструйовані для різання металу пристрої. З цією метою також може використовуватися більш досконале обладнання, таке як лазер.

Принцип роботи. Крім відокремлюваних та відтворюваних матеріалів, твердих паливних елементів, машини містять такі невіддільні елементи, як облицювання, сполучні, механічні опори, прокладки, охолоджувачі потоку рідини, модераторами, а також розріджувачі для зменшення теплового потоку ділящихся атомів. При видаленні цих матеріалів до етапу розчинення, зберігаються цінні хімічні речовини і кількість відходів зменшується.

Механічне видалення цих зайвих деталей здійснюється більшістю заводів з переробки. Найперші системи використовували для цього спилювання лезом, абразивне пиляння і видалення облицювання методом екструзії, прокатного, фрезерного або гідравлічного розширення.

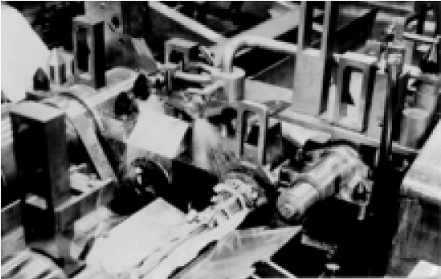

Рис.1.1. Машина для подрібнення паливних елементів, що використовувалася на Уіндскейлському заводі у Сполученому Королівстві. Устаткування призначене для обробки палива з магнієвих сплавів (Магнокс). Ці паливні елементи, один з яких можна побачити на передньому плані в центрі, має довжину від 0,5 м (класичний дизайн) до трохи більше 1 м (пізніші конструкції Магнокс) [2]

В даний час паливні елементи / стрижні рубаються в дрібні шматочки використанням зсуву. Твели або стрижні поміщаються на ковадло і гідравлічне лезо опускається на них із силою, достатньою, щоб зрізати короткі ділянок твелів. Проточні паливні елементи зазвичай складаються з алюмінієвого сплаву урану, інкапсульованого в алюмінй. Вони, як правило, досить малі, щоб бути розчинені як єдине ціле. При проведенні експертизи після опромінення паливний елемент може бути демонтований. Паливних зборки неправильних форм видаляються, і паливні пластин вилучаються до розрізання.

Під експортний контроль підпадають машини, які є дистанційно керованими, і які виготовлені спеціально для роботи на установках з переробки, як вона визначена в позиції 3 розділу B частини Списку, для різання, рубання чи нарізки збірок, пучків або стержнів опроміненого ядерного палива [2].

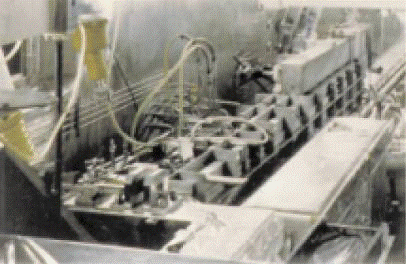

Рис.1.2. Машина для машина для подрібнення паливних елементів компанії Power Reactor and Nuclear Fuel Development Corporation (PNC) для легководних реакторів. Загальна довжина збірок палива легководних реакторів становить від 3,5 до 4 м, переважно 4 м [2].

ТОВАР № 2

. Компоненти ракетного палива (Додаток 2 до Постанови КМУ від 28.01.2004 р. № 86, Категорія ІІ, Розділ 4, номер позиції 4.С.2)

2.1. Гідразин (CAS 302-01-2) з концентрацією більш як 70%

.2. Номер позиції: 4.С.2.а

Відповідний номер за міжнародним списком: ML8.a.2.b18

Код товару згідно УКТЗЕД: 2825 10 00 00 [1.1].

.1. Гідразин-гідрат, 80%

Гідразин - хімічна сполука із формулою N2H4. На запах подібна до аміаку, але за фізичними характеристиками схожа на воду. Зазвичай гідразин використовується як водний розчин (найчастіше - 40, 60 або 80%).

Призначення за використанням. Найпоширенішим є застосування гідразину як прекурсора для піноутворюючих агентів. Специфічні сполуки, які містять азодикарбонамід та азобіс(ізобутиронітрил), утворюють 100-200 мл газу на грам прекурсора. У подібних випадках використовують нітрит натрію як газоутворюючий реагент для повітряних мішків, його виготовляють із гідразину шляхом взаємодії з нітритом натрію. [3].

Також гідразин можна застосовувати як хімічний реактив, проявник у фотографії, антиоксиданта, консервуючий засіб, інсектицид, у виробництві пластичних мас, синтетичних смол, клеюйких речовин, гуми, як флюси в металообробній промисловості. В останні роки похідні гідразину знаходять усе більш широке застосування в клінічній медицині: їх призначають у якості прититуберкулезних препаратів (тубазид, фтивазид та ін.); інгібіторів моноамінооксидази, антибластоматозних засобів.

Гідразин з успіхом може бути використаний як пальне для реактивних двигунів. У складі двокомпонентного палива гідразин під час Другої світової війни був застосований у Німеччині на реактивних винищувачах «Мессершмітт МЕ-16З» і літаючих снарядах «ВР-20». В армії США гідразин і його похідні широко поширені як ракетні горючі. Так, на суміші гідразину й несиметричного диметилгідразину («аерозин-50») працює ЖРД міжконтинентального балістичного снаряду «Титан-2». Гідразин є пальним розроблювальної зенітної ракети «Кондор». Названі з'єднання використають й у ряді інших ракет, а також у космічних апаратах, зокрема для приведення в дію допоміжних силових установок, що забезпечують можливість керування цими засобами в польоті і їхнє маневрування [4].

Зокрема, китайська компанія-виробник гідрату 80% гідразину Tianjin Binhai Hanyuan Petrochemical Co., Ltd. зазначає серед способів використання наступні: проміжна фармацевтична сировина, виготовлення високо очищених металів, синтетичних волокон, фарби, агент AC для сировини і кисневивідник для котлів високого тиску [5].

Характеристики (табл.. 2.1):

Таблиця 2.1

Характеристики гідразину [5]

Примітка. Якщо не зазначено інше, дані приведені для речовин в стандартному стані (за 25 °C, 100 кПа)

Гідразин-гідрат є сильним відновником, інтенсивно окисляється киснем повітря до N2, NH3, H2O. Гідразин-гідрат гігроскопічний, на повітрі поглинає вуглекислоту, з водою й спиртом змішується в будь-яких співвідношеннях; в ефірі, хлороформі й бензолі не розчиняється.

Пари важче повітря; скраплюється в низьких ділянках поверхні, підвалах, тунелях. Коррозійний. Забруднює водойми.

Гідразин-гідрат - горюча рідина, утворює вибухонебезпечні суміші з повітрям і ПРО2, на повітрі при контакті з каталітично активними речовинами, що мають розвинену поверхню (пісок, земля, азбест, активований вугілля, вата, пряжа, оксиди Сu, Fe, Hg й ін.) схильний до самозаймання. Легко запалюється від іскор і полум'я.

У повітрі температура спалаху 270°С (у чистому ПРО2 й у присутності металів й їхніх оксидів температура спалаху знижується), температура запалення - не нижче 73°C, концентраційна межа поширення полум'я в об'ємних частках: нижній 7,3%, верхній 100% [6].

Товар підпадає під експортний контроль, якщо відповідає умові, що концентрація речовини становить не менше 70 % [1.1], [5].

.2. Виробник даного товару не надає будь-яких технічних приміток щодо нього, також відсутні примітки у відповідних контрольних списках.

.3. Ілюстративний матеріал до товару:

Зовнішній вигляд. Біла прозора рідина (рис. 2.1):

Рис. 2.1. Гідразин [5]

Упаковка. Гідразин-гідрат заливають у бочки з коррозійно-стійкої сталі місткістю 250 дм куб., поворотні бочки з нержавіючої сталі для рідких хімічних продуктів місткістю 250 дм куб., спеціальні контейнери місткістю 1300 дм куб. і цистерни, виготовлені зі сталі, а також пластикові євро-бочки місткістю 220 дм куб. масою 200 кг (рис. 2.2).

Рис. 2.2. Різні варіанти упакування гідразин-гідрату [5]

Не допускається наявність на стінках стальних бочок і цистерн іржавих плям [6].

Транспортування, зберігання. Гідразин-гідрат транспортують всіма видами транспорту. Гідразин-гідрат, упакований у бочки, транспортують у критих транспортних засобах. По залізниці транспортування здійснюється повагонними відправленнями. Гідразин-гідрат, упакований у спеціальні контейнери, транспортують по залізниці на відкритому рухомому складі. Транспортування гідразин-гідрату здійснюється також у залізничних цистернах (виробника, споживача).

Гідразин-гідрат зберігають у спеціальних відкритих або неопалюваних закритих складських приміщеннях, у транспортній тарі або в спеціальних ємностях зі сталі.

Не допускається зберігання гідразин-гідрату разом з окислювачами й концентрованими мінеральними кислотами [6].

Зовнішній вигляд інформаційних табличок виробника щодо товару. Маркування може бути нанесено безпосередньо на тарі (рис. 2.3), або надруковано і наклеєно у вигляді етикеток (рис. 2.4):

Рис. 2.3. Інформація, нанесена на бочку з гідразин-гідратом [5] Рис. 2.4. Інформація виробника на етикетці [5]

Основним виробником даного товару є Китай, який представлений такими компаніями:Baicheng Chemical Co., Ltd.Chenhong Industrial Co., Ltd.Ruijiang Chemical Co., Ltd.Yunxiang Chemical Co., Ltd.Binhai Hanyuan Petrochemical Co., Ltd.Wuqiang County Qilong Chemical Imp. & Exp. Co., Ltd.County Huiquan Dyestuff Chemicals Co., Ltd.Star (Tianjin) Industrial Group Co., Ltd.Ruidong Imp. & Exp. Co., Ltd. та ін.

Гонконг: HK DING SHENG CHEMICAL LTD, FUVI Trading Co.

Індія: SUPREME INDIA INTERNATIONAL, MANAV BIO CHEM IMPEX PVT LTD, ALPHA CHEMIKA

Іран: ARIA SANAT SADR CO LTD

США: Gam co., ARCH CHEMICALS та ін. [6]

Небезпека при поводженні з товаром. Ємності можуть вибухати при нагріванні. У порожніх ємностях із залишків можуть утворюватися вибухонебезпечні суміші. Горить із утворенням токсичних газів (ціану, оксидів азоту). Над поверхнею розлитої рідини утворюється горюча концентрація пари при температурах навколишнього середовища, рівній температурі спалаху рідини й вище.

Дуже отрутний, дратує слизуваті оболонки, очі й дихальні шляхи, вражає центральну нервову систему й печінку, потрапляючи на шкіру, викликає екзему.

Небезпечний при вдиханні (кашель, біль у грудях, розлад дихання, частішання пульсу, втрата свідомості), потраплянні на шкіру (червоніння, сухість, сверблячка), потраплянні в очі (різь, сльозотеча). Діє через неушкоджену шкіру. Хімічний опік. При пожежі й вибухах можливі опіки й травми.

Засоби індивідуального захисту: Для хімрозвідки й керівника робіт - ПДУ-3 (протягом 20 хвилин). Для аварійних бригад - ізолюючий захисний костюм КІХ-5 у комплекті з ізолюючим протигазом ИП-4М або дихальним апаратом АСВ-2. При загоранні - вогнезахисний костюм у комплекті із саморятувальником СПИ-20 [6].

При виникненні аварійних ситуацій необхідно виконувати дії, зазначені в таблиці 2.2:

Таблиця 2.2

Дії в аварійних ситуаціях [6]

ТОВАР № 3

. Системи та датчики контролю токсичних газів, Додаток 4 Частина ІІ Номер позиції ІІ.2.1

2.1. Системи контролю токсичних газів, включаючи датчики, спроектовані для безперервного функціонування та придатні для виявлення агентів хімічної зброї, або хімікатів, зазначених у частині I цього Списку, або органічних сполук, що містять фосфор, сірку, фтор або хлор з концентраціями 0,3 мг/куб. м або менше.

.2. Номер позиції: ІІ.2.1.

Відповідний номер за міжнародним списком: ---

Коди товару згідно УКТЗЕД: 9027 10 10 90

10 90 10

9027 90 90 90 [1.3].

.1. Датчики сероводорода и токсичных газов ССС-903 [7]

Призначення. Датчики й системи контролю загазованості горючими й токсичними газами призначені для виміру рівнів загазованості (контролю повітря робочої зони) у місцях можливої появи пар нафти, нафтопродуктів, інших вуглеводнів, горючих і токсичних газів, шкідливих речовин, а також видачі попереджувальної й аварійної сигналізації про перевищення встановлених значень і реалізації програм автоматичних захистів технологічного устаткування паливно-енергетичного комплексу.

Газоаналізатори ССС-903 призначені для безперервного виміру рівнів загазованості (контролю повітря робочої зони) у місцях можливої появи оксиду вуглецю, сірководню, діоксиду сірки, аміаку, хлору й інших токсичних газів, а також водню, кисню, пар нафти, нафтопродуктів, інших вуглеводнів, а також горючих газів і шкідливих речовин.

Модифікації газоаналізатора ССС-903, що використовують інфрачервону або фотоіонізаційну технологію детектування газів призначені для виміру довибухонебезпечних концентрацій горючих газів і гранично-допустимих концентрацій летучих органічних сполук.

Газоаналізатори розміщають:

·        на бурових і видобувних платформах, у місцях установки технологічного устаткування в процесі видобутку й переробки нафти й газу,

·        на нафтоперегінних станціях магістральних нафтопроводів, газокомрессорних станціях і газопроводах, резервуарах зберігання нафти й нафтопродуктів, а також зрідженого газу,

·        на підприємствах хімічної й металургійної промисловості, у тому числі хімзаводи, лакофарбові виробництва, резервуари зберігання хімречовин і т.п.,

·        на підприємствах паливно-енергетичного комплексу, а також об'єктах газових й автомобільних господарств - ГАЗС й АЗС, ТЕЦ, ГРЕС і ПЕК, котельні й т.д.,

·        на складах ГСМ і хімречовин (у тому числі в портах, на транспорті, нафтобазах і т.п.),

·        на наливних естакадах і морських терміналах, у тому числі на морських платформах і причалах, кораблях і судах.

Газоаналізатори використаються як автономно, так й у складі АСУ ТП промислових підприємств.

Газоаналізатори складаються із пристрою граничного УПЕС-903 і змінних перетворювачів термокаталітичних (ПГТ-903), електрохімічних (ПГЕ-903, ПГЕ-903А), оптичних інфрачервоних (ПГО-903) і фотоіонізаційних (ПГФ-903).

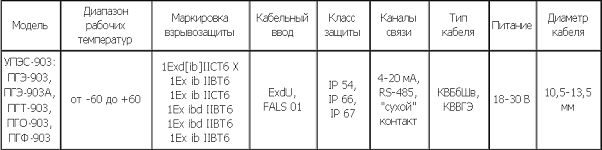

Таблиця 3.1

Технічні характеристики складових частин датчика ССС-903 [7]

Допускається замовляти поставку додаткових перетворювачів ПГТ, ПГО, ПГЕ, ПГФ після первинної поставки газоаналізаторів споживачеві.

Таблиця 3.2

Газоаналізатори ССС-903 також чутливі до наявності в контрольованій робочій зоні наступних газів: ацетальдегід, ацетилен, вінілхлорид, вінілацетат, гідрохлорид, діоксид вуглецю, диетилефір, диетиламін, диметиламін, диметилетиламін, диметилсульфід, монооксид азоту, монооксид вуглецю, селеноводень, стирол, триметиламін, хлорацетатальдегід, формальдегід, фосфористий водень та ін.

Габаритні розміри й маса складових частин газоаналізаторів представлені в таблиці 3.3.

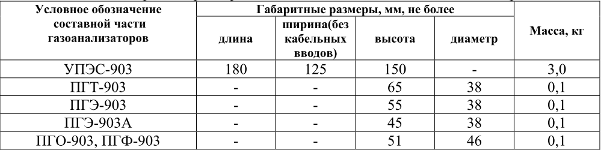

Таблиця 3.3

Габаритні розміри й маса складових частин газоаналізаторів [8]

Газоаналізатор має на виході аналоговий сигнал у вигляді постійного струму, що змінюється в діапазоні від 4 до 20 ма залежно від концентрації контрольованого газу. Газоаналізатор має на виході цифровий сигнал для передачі через стандартний канал зв'язку RS-485 у протоколі ModBus, що містить інформацію про поточне значення концентрації й інформацію про перевищення порогів сигналізації.

Даний товар підпадає під експортний контроль за такими характеристиками: призначений для безперервного функціонування, придатний для виявлення агентів хімічної зброї, або хімікатів, зазначених у частині I Списку товарів подвійного використання, що можуть бути використані у створенні хімічної зброї.

.2. Відповідно до технічних характеристик даного обладнання, воно не є спеціально призначеним для використання з цивільною метою, як це обумовлено в примітці Списку, а отже є об’єктом експортного контролю [1.3], [8].

.3. Ілюстративний матеріал до товару поданий на рис. 3.1, 3.2.

Маркування. Маркування виробника повинно містити:

а) товарний знак підприємства-виробника;

б) умовна позначка газоаналізатора ССС-903;

в) знак твердження типу засобів виміру;

г) знак органу сертифікації;

д) маркування вибухозахисту 1Exd[ib]IIС6 X;

е) діапазон робочих температур від мінус 20 до 50 по С або від мінус 60 до 60 по С;

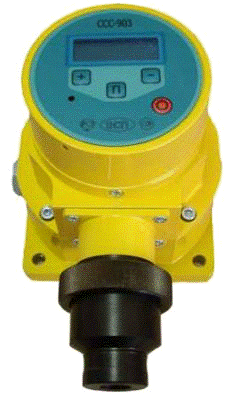

Рис. 3.1. Загальний вигляд датчика

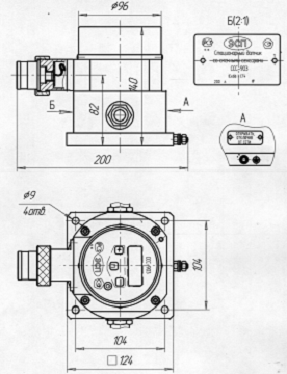

Загальний вигляд складових частин датчика ССС-903 [8]

ж) заводський номер;

з) рік випуску.

Маркування споживачів повинно містити:

а) умовна позначка: ПГТ-903-СН 4 ; ПГТ-903-С 3 Н 8 ; ПГТ-903-С 6 Н 14 ; ПГЭ-903-СО; ПГЭ-903-Н 2 S; ПГЭ-903-SO 2 ; ПГЭ-903-NH 3 ; ПГЭ-903-Cl 2 ; ПГЭ-903ПРО 2 ; ПГЭ-903А-H 2 ; ПГО-903-СН 4 ; ПГО-903-С 3 Н 8 ; ПГО-903-С 6 Н 14 ; ПГО-903-СО 2 ; ПГФ-903-С 4 Н 8 ; ПГФ-903-З 2 Н 4 ; ПГФ-903-С 6 Н 6 і діапазон перетворення обумовлених компонентів;

б) маркування вибухозахисту 1ExibdIIв6 для споживачів ПГТ-903, ПГО-903, 1ExibIIв6 для споживачів ПГЭ-903, ПГФ-903, 1ExibIIс6 для споживачів ПГЭ-903А;

в) діапазон робочих температур від мінус 60 до 60 по С;

г) заводський номер;

д) рік випуску.

Маркування повинно бути нанесена печаткою під плівкою. Якість маркування повинна забезпечувати схоронність її протягом терміну служби пристроїв.

Маркування транспортної тари повинно здійснюватися за ДСТ 14192-96 і кресленням підприємства-виробника. Маркування повинно наноситися незмивною фарбою безпосередньо на тару фарбуванням за трафаретом або методом штемпелювання. На транспортній тарі повинні бути нанесені основні й додаткові написи за ДСТ 14192-96 і маніпуляційні знаки "Крихке. Обережно ", "Берегти від вологи" [8].

Упакування і транспортування. Умови транспортування ССС-903 у частині впливу кліматичних факторів повинні відповідати групі 5-ОЖ4 за ДСТ 15150-69, у частині впливу механічних факторів - умовам транспортування ОЛ за ДСТ 23216-78.

Газоаналізатори, упаковані відповідно до дійсних вимог, можуть транспортуватися на будь-яку відстань, будь-яким видом транспорту. При транспортуванні повинен бути забезпечений захист транспортної тари з упакованими газоаналізаторами від атмосферних опадів. При транспортуванні літаком газоаналізатори повинні бути розміщені в опалювальних герметизированих відсіках. Розміщення й кріплення вантажу в транспортних засобах повинні забезпечувати стійке положення вантажу при транспортуванні. Зсув вантажу при транспортуванні не допускається.

Залізничні вагони, контейнери, кузови автомобілів, використовувані для перевезення газоаналізаторів, не повинні мати слідів перевезення цементу, вугілля, хімікатів і т.д.

Газоаналізатори, упаковані відповідно до ТУ, протягом гарантійного строку зберігання повинні зберігатися відповідно до групи 1Л за ДСТ 15150-69. У приміщеннях для зберігання не повинно бути пилу, пар кислот і лугів, агресивних газів й інших шкідливих домішок [8].

Виробники:

США: AppliedSensor GmbH.Instrument LLC (AZI).MOCON, Inc.Analytical Instruments Inc.Group. - США, Франція,Німеччини, Швейцарія

Delphian Corporation.Sicherheitstechnik GmbH.PHYSICS AG (Eco Physics, Inc.) - Швейцарія

Edinburgh Instruments Ltd. - Великобританія

ENMET Corporation.S.A..BW Environmental Equipment Co.RAM Technology, Inc.(Mine Safety Appliances Company) Instrument Division.Analyzers LLC.Instruments, Inc.Inc.Advanced Pollution Instrumentation.Analytical Instruments.Instruments Company Inc. (VICI)

Росія: CFTI Analytic (ЦФТИ “Аналитик”).(Химавтоматика)./Analytical Instruments Ltd.

Електростандарт-прибор - Азербайджан та ін. [9]

3.4. Правила поводження з товаром. Для забезпечення вибухобезпечності при експлуатації до роботи з газоаналізатором допускаються особи, що знають пристрій, що вивчили його дійсну інструкцію, а також пройшли інструктаж з техніки безпеки при роботі з електроустановками, у тому числі у вибухонебезпечних зонах.

При роботі з газоаналізатором повинні виконуватися заходи щодо техніки безпеки відповідно до вимог «Правил експлуатації електроустановок споживачів», у тому числі гл. 3.4 «Електроустановки у вибухонебезпечних зонах» «Правил техніки безпеки при експлуатації електроустановок споживачів» [8].
