Производство земляных работ

Производство земляных работ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ИСХОДНЫЕ ДАННЫЕ

РАСЧЕТ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ

ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ДАЛЬНОСТИ ПЕРЕМЕЩЕНИЯ ГРУНТА

ВЫБОР СПОСОБА ПРОИЗВОДСТВА РАБОТ И КОМПЛЕКСА МАШИН

МАШИНЫ ДЛЯ РЫХЛЕНИЯ ГРУНТОВ

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ ИСПОЛЬЗОВАНИЯ ПРИЦЕПНОГО И САМОХОДНОГО СКРЕПЕРОВ

РАЗРАБОТКА КОТЛОВАНА

МАШИНЫ ДЛЯ УПЛОТНЕНИЯ ГРУНТОВ

МАШИНЫ ДЛЯ РАЗРАВНИВАНИЯ ГРУНТОВ

МАШИНЫ ДЛЯ ВВОЗА/ВЫВОЗА ГРУНТА

СПОСОБЫ БОРЬБЫ С ГРУНТОВЫМИ ВОДАМИ

СОСТАВЛЕНИЕ КАЛЕНДАРНОГО ГРАФИКА РАБОТ

ТЕХНИКА БЕЗОПАСТНОСТИ

СПИСОК ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

При строительстве любого здания или сооружения, а также планировке и благоустройстве территорий ведут переработку грунта. Переработка включает следующие процессы: разработка грунта, перемещение грунта, укладка и уплотнение.

Непосредственному выполнению этих процессов в ряде случаев предшествуют или сопутствуют подготовительные или вспомогательные процессы. Подготовительные процессы осуществляются до начала разработки грунта, а вспомогательные - до или в процессе возведения земляных сооружений. Весь этот комплекс процессов называется земляными работами.

При производстве земляных работ все подготовительные, вспомогательные (разработка земляных сооружений, водоотлив, рыхление плотных или мерзлых грунтов) и основные процессы выполняются комплектами машин и механизмов, каждый из которых предназначен для определенного рабочего процесса или операции, таких как разработка, транспортирование, разравнивание и уплотнение, планировка откосов и т.п. В общем случае одна и та же работа может быть выполнена с большей или меньшей эффективностью различных комплектов машин или сменного навесного оборудования. Способ и комплект машин для конкретных производственных условий выбирают на основе технико - экономических показателей, зависящих от основных факторов производства: объема работ, заданных сроков на выполнение, рельефа, гидрологии местности, видов и параметров земляных масс, минимальной стоимости и трудоемкости и др. В зависимости от количества земляных и землеройно - транспортных машин, составляют календарный график, содержащий информацию о последовательности и сроках производства работ.

ИСХОДНЫЕ ДАННЫЕ

(ВАРИАНТ 2)

1.       Уклон планируемой площадки - i = 0.001

2.       Род грунтовых напластований и мощность пластов:

Растительный слой - 0.2м

Суглинок - 1.5м

Глина ломовая - 4.0м

3.       Уровень грунтовых вод - 158,8м

4.       Расстояние до места отвала - 3,0км

.        Скорость транспортировки 40.0км/час

.        Район строительства - 2

.        Срок продолжительности работ в днях - 45.0 дней

Размеры площадки: 600*400м

Проектная отметка - 161,1

РАСЧЕТ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ

При вертикальной планировке рекомендуется соблюдать нулевой баланс земляных работ на заданной площадке с учетом грунта из котлованов и транше. В заданном варианте необходимо спланировать площадку под проектную отметку ноль, поэтому условие является обязательным.

Площадка разбивается на квадраты со стороной 100 метров. Затем определяются «черные» отметки квадратов иными словами высоты поверхности земли в вершинах квадратов, методом линейной интерполяции между двумя смежными горизонталями.

Согласно заданному уклону поверхности площадки, в данном задании i=0,004, определяют проектные «красные» отметки в вершинах квадратов способом поворота вертикальной поверхности площадки вокруг оси с отметкой м так, чтобы она заняла заданный уклон.

Направление уклона выбирается по характеру естественной поверхности площадки так, чтобы обеспечивался беспрепятственный сток атмосферных вод с площадки после планировки.

Проектные «красные» отметки вершин квадратных призм при одностороннем уклоне определяются по следующей формуле:

- красная отметка вершин квадратных призм

 - проектная отметка планирования

 - заданный уклон площадки после планирования

 - расстояние от вершин квадратов до оси поворота с отметкой Н перпендикулярной направлению уклона

Рабочие отметки с соответствующими знаками ( насыми «+», выемки «-») наносятся у вершин квадратных призм, после чего вычисляются на сторонах квадратов точки нулевых рабочих отметок, которые располагаются на сторонах которые имеют противоположные знаки по 1 стороне. После их соединения определяется линия нулевых работ.

По рабочим отметкам вычисляются объемы работ в каждой квадратной призме и записывают их на плане в центре квадрата. Если знаки всех четырех рабочих отметок одинаковые, то такие призмы называются целыми, их объем определяется по следующей формуле:

 - сторона квадрата (м)

- рабочие отметки (м)

q - объем призмы (м)

Квадратные призмы, пересеченные линией нулевых работ называются пересеченными. Если квадратная призма в плане разбита линией нулевых работ на две трапеции, объем каждой трапеции определяется по следующей формуле:

 - сторона квадрата (м)

Р - средняя ширина трапеции (м)

 - средняя рабочая отметка в пределах данной трапеции с соответствующим знаком (м)

Если пересеченная призма разбита линией нулевых работ на треугольную и пятиугольную, то объемы вычисляются по следующим формулам:

Для треугольника:

,l - катеты треугольника (м)

- средняя рабочая отметка (м)

q - объем треугольной призмы (м)

Для пятиугольника:

 - сторона квадрата (м)

d,l - катеты треугольника (м)

- средняя рабочая отметка (м)

По вычисленным объемам земляных работ в целых и пересеченных призах составляется ведомость, где указываются номера квадратных призм и объемы с соответствующими знаками, суммы которых дают основные объемы насыпей и выемок.

Кроме того, подсчитываются дополнительные объемы земляных работ в откосах по контору площадки с соответствующими знаками по следующей формуле:

 - длина по периметру выемки (насыпи) (м)

m =1 - коэффициент откоса

 - средняя рабочая отметка по периметру выемки (насыпи) (м)

По окончанию всех подсчетов объемов земляных работ составляется сводная ведомость объемов земляных масс, в которой указывается основные объемы выемок и насыпей в квадратных призмах, дополнительные объемы в откосах по контуру площадки с соответствующими знаками, объем выемки из котлована ниже планировочной отметки.

ОБЪЕМ КОТЛОВАНА С ОТКОСАМИ

Объем котлована с откосами определяется по следующей формуле:

 - длина и ширина прямоугольного котлована по дну (м)

 - длина и ширина по верху котлована (м)

H - глубина котлована ниже среднепланировочной отметки (м)

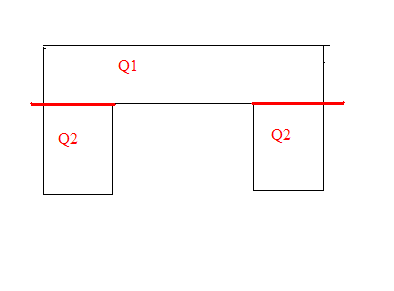

Для данного варианта (т.к. котлован имеет не прямоугольную форму), его необходимо поделить на три и подсчитать объем каждого.

Коэффициент откосов котлована определяется согласно СНиП III-4-80 «Техника безопасности в строительстве» по наиболее слабому грунту. В данном проекте наиболее слабый грунт суглинок. i=1:0,25

= 1913,8+1779,17 = 3692,97

ВЕДОМОСТЬ ПОДСЧЕТА ОБЪЕМОВ ЗЕМЛЯНЫХ МАСС

Вывод: требуется дополнительный ввоз грунта объемом 92041,48 м3.

ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ДАЛЬНОСТИ ПЕРЕМЕЩАЕМОГО ГРУНТА

Дальность перемещаемого грунта (возки) определяется графическим способом.

Вычерчивается участок с нанесенной сеткой квадратов, линией нулевых работ и объемами земляных масс по каждому квадрату отдельно для выемки и насыпи. Со стороны выемки и насыпи строятся кривые объемов относительно осей X и Y следующим образом: откладываются последовательно ординаты, равные сумме, предшествующих объемов в квадратах, расположенных по горизонтали на оси X и по вертикале на оси Y. Концы ординат соединяются и получаются кривые объемов.

Масштаб для ординат можно выбрать произвольный. Наибольшая из ординат делится пополам и из середины восстанавливаются перпендикуляры, продолжая их до пересечения с кривой объемов. Из точек пересечения проводим под прямым углом линии. Точки их пересечения и есть искомые центры тяжести выемок и насыпей на данном участке. Расстояние между этими точками и будет дальность возки грунта, котрая определяется в масштабе сетки квадратов.

Средняя дальность возки грунта:

=88м

=96м

Таким образом, средняя дальность возки грунта составляет 92 м.

ВЫБОР СПОСОБА ПРОИЗВОДСТВА РАБОТ И КОМПЛЕКСА МАШИН

Выбор способов производства работ заключается в принятии тех или иных типов наиболее эффективных, современных землеройных машин для каждого из видов работ.

Рациональный выбор машин и механизмов должен быть сделан на основании технико - экономических показателей, которые зависят от основных факторов производства работ:

объема работ

заданных сроков их выполнения

рельефа и гидрологии

видов и параметров земляных масс

минимальной стоимости

трудоемкости и др.

Данный участок запроектирован под проектную отметку 161,1, поэтому разница между объемами выемки и насыпи может быть любой.

Так как средняя дальность возки грунта находится в интервале до 120 метров, сравним самоходный скрепер и бульдозер.

Для разработки котлована возьмем наиболее широко используемые экскаваторы. Емкость ковша и марку рассмотрим позже и выберем исходя из заданных условий.

Остальные машины и механизмы необходимые для рыхления грунта(т.к в данном проекте это необходимо), уплотнения и разравнивания подберем по технико - экономических показателям.

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ ИСПОЛЬЗОВАНИЯ ПРИЦЕПНОГО И САМОХОДНОГО СКРЕПЕРА

). Бульдозер ДЭТ-250:

Технические характеристики

Продолжительность цикла:

Т=++tп

Пути:

= 92м - путь резания

=92м - перемещение грунта

Скорости:

 = 1,4км/ч = 0,39м/сек

 = 19км/ч = 5,28м/сек

Т=92/0,39+92/5,28+15=273,4 сек

Производительность:

=

=1

=0,95

=0,75

=3600*1*0,95*0,75*2,77*8/273,4=208 м3/см.

Продолжительность работ:

=ВН2*Kg/(2tgφ*Kp)

=1,552*4,31*0,54/(2*0,84*1,2)=2,77м3

=V/Псм*n=99913.95/208*2*6=40 дней=6бульдозеров 80смен.

бульдозеров по 2 смены.

Трудоемкость:

6*(80/2)*8=1920чел.-час

). Самоходный скрепер МоАЗ - 6014: (вместимость ковша 8,3м)

Основные рабочие параметры:

Продолжительность цикла:

Т=++++t+t

Пути:

= (20-27,5) мà23,75 - путь набора грунта ковшом

=92м - перемещение груженого скрепера

=(q*KH)/(c*Bp)=8.3*1,1/(0,37*2,82)=8,75 м.

с=h*Kp=0,3*1,24=0,37 м.

( суглинок)=0,3

=92м - путь перемещения порожнего скрепера

Скорости:

 = (0,5-0,7) м/с à0,6 м/с

 =(0,5…0,8)* vmax=0,5*44=22 км/ч=6,11 м/с

 = (0,2…0,3)* vmax=0,25*44=11км/ч=3,06 м/с

 =(0,5…0,8)* vmax=0,8*44=35,2 км/ч=9,78 м/с

Т=23,75/0,6+92/6,11+8,75/3,06+92/9,78+60=39,58+15,06+2,86+9,41+60=126,91.

Производительность:

=

=(1.18-1.3) à1,24

=(1-1.2) à1,1

=0,75

=(3600/126,91)*8,3*8*(1,1/1,24)*0,75=1253/смен

Продолжительность работ:

N = /(n*)

N = 99913,95/(2*1253)=40дней=40*2=80смен

Себестоимость единицы продукции:

4,51*8*2*80=5772,8руб

Трудоемкость:

(80/2)*8=320чел.-час

СРАВНИТЕЛЬНАЯ ТАБЛИЦА

Как наиболее экономичный вариант принимаю самоходный скрепер МоАЗ - 6014.

Техническая характеристика скрепера

МАШИНЫ ДЛЯ РЫХЛЕНИЯ ГРУНТА

При работе скрепера в плотных и тяжелых грунтах необходимо производить предварительное рыхление.

Для производства рыхления не мерзлого грунта принимаю бульдозер-рыхлитель ДП-10С на базе трактора Т-330.

Техническая характеристика бульдозер-рыхлитель ДП-10С

Определение сменной производительности бульдозер-рыхлитель ДП-18:

Псм=3600*V*kв*tсм/Tц

Переход от эксплуатационной к конструктивной сменной производительности осуществляется умножением первой на коэффициент использования по времени ( согласно ПРИЛОЖЕНИЮ 4 «КОЭФФИЦИЕНТЫ ИСПОЛЬЗОВАНИЯ ПО ВРЕМЕНИ KB, ПРИНЯТЫЕ ПРИ РАСЧЕТЕ НОРМ ПРОИЗВОДИТЕЛЬНОСТИЗЕМЛЕРОЙНЫХ МАШИН (КРОМЕ РАЗРАБОТКИ ГРУНТА ЭКСКАВАТОРАМИ»)

KB =0,78

ц=l/vp+l/vx+tc+to

+to=15…20 сек

Время работы бульдозера-рыхлителя:

V=B*hcp*l=1,51*92*0,39=54.18 м3.

V - объем разрыхленного грунта,

В - средняя ширина рыхления

В=kП*(b+lЗ*(n-1))=0.75*(0,11+0,95*(3-1))=1,51 м.

hcp - средняя глубинарыхления hcp=(0.6:0.8)*5*b=0,39 м.

l - длина пути рыхления l=92 м.

tcm=8 ч.

Vp=4 км/ч=1,11 м/сек.

Vx=10.8 км/ч=3м/сек.

Tц=92/1,11+155/3+20=155,55 сек.

Псм=3600*54.18*0,78*8/133,55=7824.5 м3/см.

Количество смен работы бульдозера-рыхлителя:

N=V/ Псм=7904,375/7824.5=2 смены.

РАЗРАБОТКА КОТЛОВАНА

Для разработки грунта в котлованах в качестве ведущей машины применяют экскаватор с оборудованием типа драглайн или обратная лопата, для широких траншей - прямая или обратная лопата, для узких (шириной по дну до 3 м) траншей и ям под отдельные фундаменты одноэтажных промышленных зданий - обратная лопата.

В зависимости от объема грунта в котловане определяют емкость ковша экскаватора. (см. табл.)

По виду категории грунта выбирают тип ковша экскаватора. Для песков и супесей ковш со сплошной режущей кромкой, а для глин и суглинков - с зубьями.

Так как объем котлована составляет 3693 м3 , то принимаю экскаватор обратная лопата с емкостью ковша 0,65 м3. Грунт супесь и глина - принимаю ковш с зубьями.

Для разработки котлована выбираю одноковшовый экскаватор ЭО-4321 оборудованный обратной лопатой. Емкость ковша 0,65.

Производительность:

=25

(3600/25)*0,65*8*(0,9/1,12)*0,67=403,15/см

Продолжительность работ:

=3692,97/(403,15*2)=5дней=10смен

Техническая характеристика экскаватора ЭО-4321

Определим величину проходок:

Выбираю проходку исходя из условий: b - ширина котлована с откосами (13,25м),

R - радиус копания (т.е. Ro)

b≤R1,5

.25 м≤12.46 м, т.е. принимаю лобовую проходку с односторонней выгрузкой грунта.

B=2* (Ro2 - lп2) =14,5 м.

Ro - оптимальный радиус копания;

Ro=0,9* Rmax=0.9*9.23=8.307 м.

lп - длина рабочей передвижки экскаватора;

lп=0.75*l=0.75*3.0=2.25 м.

l - длина рукояти, м.

Вычисляем место стоянки экскаватора:

B1=b2+b1=Rmax2-lп2+(Rт - bk/2-1)=7,25+4,75 м.

bk - ширина колеи bk =3,5 м.

RT - радиус разгрузки грунта, м. RT =7,5 м.

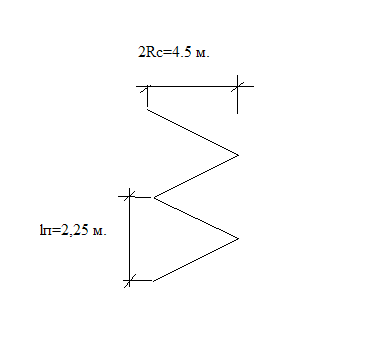

Для сравнения возьмем зигзагообразную проходку:

B=2*(R02 - lп2)+2*Rc

Где Rc - радиус на уровне стоянки экскаватора, он равен длине рабочей передвижки. Rc=2,25 м.

В=14,5+4,5=19 м.

Вычисляем место стоянки экскаватора:

грунт земляной котлован скрепер

B1=b2+b1=Rmax2-lп2+(Rт - bk/2-1)=7,25+4,75 м.

МАШИНЫ ДЛЯ УПЛОТНЕНИЯ ГРУНТА

При устройстве земляных сооружений в данном проекте необходимо уплотнять перемещаемый грунт, чтобы предотвратить осадки и сдвиговые деформации сооружений.

Для производства уплотнения перемещаемого грунта, принимаю прицепной каток Д-39А на пневматических шинах, на базе трактора Т-330.

Техническая характеристика прицепного катка Д-39А

Определение конструктивной производительности катка ДЗ-39А (данная характеристика определяется по ЕНиР, сборник Е2 «ЗЕМЛЯНЫЕ РАБОТЫ»):

=, отсюда следует, что ==1379.3

Переход от эксплуатационной к конструктивной сменной производительности осуществляется умножением первой на коэффициент использования по времени ( согласно ПРИЛОЖЕНИЮ 4 «КОЭФФИЦИЕНТЫ ИСПОЛЬЗОВАНИЯ ПО ВРЕМЕНИ KB, ПРИНЯТЫЕ ПРИ РАСЧЕТЕ НОРМ ПРОИЗВОДИТЕЛЬНОСТИЗЕМЛЕРОЙНЫХ МАШИН (КРОМЕ РАЗРАБОТКИ ГРУНТА ЭКСКАВАТОРАМИ»)=0,8

=* KB =1379 *0,8=1103.45

Время работы катка:

 =  =  = 46 смен.

Берем два катка Д-39А, которые будут работать 46 смен.

МАШИНЫ ДЛЯ РАЗРАВНИВАНИЯ

При устройстве земляных сооружений в данном проекте необходимо разравнивать перемещаемый грунт.

Для производства уплотнения перемещаемого грунта, принимаю бульдозер ДЗ-129ХЛ.

Техническая характеристика бульдозера ДЗ-129ХЛ.

Определение конструктивной производительности бульдозера (данная характеристика определяется по ЕНиР, сборник Е2 «ЗЕМЛЯНЫЕ РАБОТЫ»):

=, отсюда следует, что ==2285,71

Переход от эксплуатационной к конструктивной сменной производительности осуществляется умножением первой на коэффициент использования по времени ( согласно ПРИЛОЖЕНИЮ 4 «КОЭФФИЦИЕНТЫ ИСПОЛЬЗОВАНИЯ ПО ВРЕМЕНИ KB, ПРИНЯТЫЕ ПРИ РАСЧЕТЕ НОРМ ПРОИЗВОДИТЕЛЬНОСТИЗЕМЛЕРОЙНЫХ МАШИН (КРОМЕ РАЗРАБОТКИ ГРУНТА ЭКСКАВАТОРАМИ»)=0,7

=* KB =2285,71 *0,7=1600

Время работы бульдозера:

 =  =  = 58 смен.

МАШИНЫ ДЛЯ ВВОЗА/ВЫВОЗА ГРУНТА

Для ввоза грунта на площадку будут использоваться транспортные машины - автосамосвалы.

Возьмем автосамосвал, который вмещает в кузов 4 ковша.

Количество транспортных единиц (N), способных обеспечить бесперебойную работу экскаватора, определяется по формуле:

N=1+(l|v1+l/v2+tp)/tn

l - Средняя дальность возки грунта, м. l=3000 м.

v1 - скорость движения транспортных машин в груженом состоянии, м/мин.

v2-скоро движения порожних машин.

tp - время разгрузки, включая маневры, мин

tn - то же, погрузки.

Принимаю КАМАЗ-53212

V1 =42,8 км/ч=11,67 км/ч.

V2 =67,1 км/ч=18,65 км/ч.

tp =19 сек

tn=120 сек

N=1+(3000/11.67+3000/18.65+19)/120=4 самосвала.

)        Объем кузова

Автосамосвал должен вмещать в себя 3 - 6 ковшей экскаватора.

Vкуз ≥ 4*0,65 м3

Vкуз=3 м3

)        Грузоподъемность КАМАЗ-53212

mодного ковша=V*ρ=0,65*2740=1781 кг

ρ=2,74 г/м3=2740 кг/м3

кг ≤10000 кг

Продолжительность работ:

Продолжительность работ берем исходя из количества смен работы экскаватора, объем ввозимого грунта будет равен V=92041,45м3. Автосамосвалы будут работать со сменной производительностью экскаватора:

N=V/ Псм *n= 92041,45/403,15*4=57 смен.

СПОСОБЫ БОРЬБЫ С ГРУНТОВЫМИ ВОДАМИ

Для устранения вредного влияния грунтовых вод, необходимо, как можно более точно определить величину притока их к котловану.

При водоотливе поступающая грунтовая вода только через стенки, так как дно котлована проходит по водоупорному грунту, выносит частицы грунта, разрыхляет его, уменьшает несущую способность.

Кроме того, поступающая грунтовая вода затрудняет производство работ, ухудшает их качество, приводит к оплыванию откосов и увеличивают объемы выемки. Из-за не значительного притока воды в данном проекте применяются откачивающие воду насосы.

Приток воды в котлован рассчитывается по теоретическим формулам (для стенок и дна котлована), на практике также можно определить пробной откачкой воды из шурфов.

Т.к. коэффициент фильтрации у глины < 0,01 (равен 0,005), то используем эжекторные установки.

Приток воды через стенки котлована:

- приток воды через стенки ()

- коэффициент фильтрации (м/сутки)

(для суглинка k=0,005)

 - заглубление дна котлована относительно статического горизонта воды (м) (0,2м)

 - приведенный радиус котлована (м)

 - радиус влияния откачки (м)

a- расстояние от центра котлована до водоема (м)

H - мощность водоносного пласта, (м)

=0,565*40,98=23,15м

=2*0,2*0,14=0,056м

==0,00024/сут.= 0,00001/час

СОСТАВЛЕНИЕ КАЛЕНДАРНОГО ГРАФИКА РАБОТ

Календарный график является одним из документов, по которому организуется работа механизмов и бригад рабочих на строительной площадке.

Календарный график составляется по форме таблицы с калькуляцией.

Левая часть этой таблицы представляет собой информацию о трудоемкости и объемах работ, о составе бригад, комплексе машин, механизмов, сменного оборудования. В левую часть графика должны войти все работы, проводимые на строительной площадке, записанные в последовательности, близкой к последовательности производства работ.

Правая часть графика содержит информацию о последовательности и сроках выполнения работ. Работа выражается отрезком прямой линии, длина которого равна продолжительности данной работы: начало отрезка соответствует сроку начала работ, а конец - завершению.

При составлении календарного графика запланирована двусменная работа рабочих и машин. Все работы по возможности должны быть увязаны между собой.

ТЕХНИКА БЕЗОПАСНОСТИ

До начала производства земляных работ, необходимо ознакомится с проектом участка, на котором будут производиться работы. Это необходимо для выявления наличия подземных коммуникаций, если такие коммуникации присутствуют, то в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы мероприятия по безопасным условиям труда. Согласование должно осуществляться с организациями, эксплуатирующие эти коммуникации. Затем расположенные подземные коммуникации на местности обозначаются соответствующими им знаками.

Земляные работы можно выполнять только по утвержденному проекту производства работ.

Производство земляных работ в зоне действующих подземных коммуникаций следует выполнять только под непосредственным контролем руководства в лице прораба или мастера участка. При работе с высоковольтным кабелем под наблюдением работников электро- или газовой компании.

При обнаружении взрывоопасных материалов, боевых снарядов, вредоносных химикатов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих органов.

Перед допуском рабочих в котлованы глубиной более 1,3 метра должна быть проверена устойчивость откосов.

Выемки необходимо разрабатывать с откосами соответствующие по СНиП.

Бровки выемки должны быть свободны от статического и динамического нагружения, во избежание осыпи.

При рыхление, разработке, транспортировании, планировке и уплотнение грунта двумя и более машинами (скреперами, бульдозерами), идущими друг за другом, расстояние между ними должно быть не менее 10 метров.

При разработке грунта экскаваторами рабочим запрещается находится под ковшом и стрелой(или в радиусе его разворота), а также работать со стороны забоя.

Экскаватор должен перемещаться только по ровной поверхности.

Образующиеся при разработке котлована козырьки грунта следует немедленно обрушать, приняв при этом все меры безопасности и предварительно удалив рабочих из забоя.

Грунты извлеченные из котлована, следует размещать на расстоянии не менее 0,5 метра от боковой выемки.

Разработка грунта в котловане «подкопом» не допускается.

Валуны и камни, а также отслоение грунта и прочие включения т.к. бревна, обнаруженные на откосах, должны быть удалены.

В населенных пунктах место производства земляных работ должно быть ограждено, во избежание травматизма населения, вывешиваются предупредительные знаки, в ночное время должно быть освещено.

СПИСОК ЛИТЕРАТУРЫ

1.              Технология строительного производства. Методические указания по выполнению курсового проекта «Производство земляных работ» для студентов. Сост. Ю.С. Кузнецов. Петрозаводск: ПетрГУ, 1978.

2.       Технология строительного производства. Методические указания по выполнению курсового проекта «Производство земляных работ» для студентов «Промышленное и гражданское строительство». Сост. Ю.С. Кузнецов. Петрозаводск: ПетрГУ, 2008.

.        Единые нормы времени и расценки. ЕНиР -2 -1. «Земляные работы». Сборник 2 М.,1988.

.        Строительные нормы и правила СНиП IV-3-82 «Определение сметной стоимости эксплуатации строительных машин»

.        Строительные нормы и правила СНиП III-4-80 «Техника безопасности в строительстве»

6.       C.С. Добронравов. Строительные машины и оборудование: справочник. М., 1991.
