Производство земляных работ по устройству котлована

Введение

В промышленном и гражданском строительстве земляные работы выполняются при устройстве траншей и котлованов, при возведении земляного полотна дорог. А так же при устройстве спланированных площадок. Все эти земляные сооружения создаются путем образования выемок в грунте или возведения из его насыпей.

Выемка образуется в результате удаления излишков грунта за ее пределы, а насыпь - путем отсыпки грунта, внесенного извне, с его послойным уплотнением. По времени своего существования они делятся на постоянные и временные. Котлован под зданием с подвалом является постоянной выемкой, потому что будет существовать в течение всего времени эксплуатации сооружения.

В составе комплекса земляных работ различают две основные группы производственных процессов: основные (разработка и перемещение грунта) и сопутствующие (водоотлив, установка креплений и др.)

Для обеспечения устойчивости земляных сооружений их возводят с откосами. Строительными нормами и правилами установлены величины откосов для постоянных и временных земляных сооружений в зависимости от их глубины или высоты.

В общем комплексе работ на строительном объекте земляные работы чаще всего выполняются раньше других. В этом случае им предшествует подготовка строительной площадки - удаление камней, срезка кустарника, корчевка пней, планировка и засыпка ям и т.п. К подготовительным работам относят также предшествующее разработке рыхление прочных и мерзлых грунтов.

1.
Исходные данные

Целью курсового проекта является разработка технологической карты на производство работ по устройству котлована.

Место строительства - г. Курган

Начало работ - 17.08.2007 г.

Вид грунта - суглинок (плотность γ=1650 кг/м3)

Дальность транспортирования грунта - 8 км

Вид дорог - асфальт


2. Определение объемов работ



1) Объём котлована

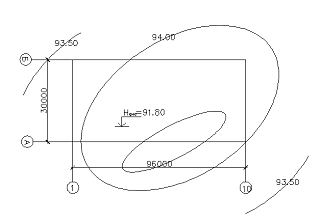

Глубину котлована определяем по формуле

Н=Нпл - Ндк                                    (1)

Нпл=SН/Sn                      (2)

экономический забой земляной

где Нпл - средне-планировочная отметка

Ндк=86,72 м - отметка дна котлована

SН - сумма отметок высот

n - число горизонталей

Нпл =(93.5+94.00+94.50)/3=94 м

Н=94-91.80=2.20 м

В зависимости от вида грунта и глубины котлована выбираем угол откоса и крутизну.

Крутизна откоса 1:m=1:0.67 Угол откоса a=56о, f=2 м, p= 0.5

Заложение откоса z равно

z= H.m                             (3)

z =2.2. 0.67=1.474 м

V=H/6.[a.b+c.d+(a+c).(b+d)] м3                                                                               (4)

где а - длина подошвы котлована

a=А+f +2p=96+2+2. 0.5=99 м                                                (5)

b - ширина подошвы котлована

b=Б+f+2p=30+2+1=33 м                                                        (6)

с - длина котлована поверху

с= a+2z=99+2. 1.474=102 м                                                    (7)

d - ширина котлована поверху

d=b +2z=33+2. 1.474=36 м                                                     (8)

Vк=(99. 33+102. 36+(99+102).(33+36)).2.2/6=7629.6 м3

) Определение объёма въездной траншеи.

Одна односторонняя въездная траншея

Vвъезд=(2K+k)·Н·l / 6   (9)

где К - ширина траншеи поверху K=k+2z

k=8 м - ширина траншеи понизу

K=8+2.2. 1.474=11 м

i-уклон, принимаем равным 15%

Vвъезд =(2. 11+8). 2.2. 20/6=220 м

) Разработка недобора грунта бульдозером.

Vср.р=Vпл; Vср.сл= Vнедоб       (10)

Vнедоб.=S·δнед.=a·b·δнед.         (11)

где S - площадь котлована понизу

δнед. - величина недобора грунта, принимаем равной 0,2 мнедоб.=99. 0.2. 33=653.3 м3

) Объём обратной засыпки.

Vо.з=(Vк-Vп.ч.)/ Kо.р.          (12)

Vо.з.=[(V+Vвъезд) - Vп.ч.]/Kо.р.                                                                                        (13)

где Kо.р=1,04 - коэффициент остаточного разрыхления

Объем подземной части здания определим по формуле

V п.ч =а·b·Н                 (14)

Vп.ч =96. 30. 2.2=6336 м3

Vо.з.=(7629.6+220) -6336/1,04=1455.4 м3

) Объем транспортируемого грунта.

Vтр.= V+Vвъезда - Vо.з       (15)

где V - объем котлованавъезд - объем въездной траншеио.з - объем обратной засыпкитр.= 7629.6+220-1455.4=6393.6 м3

) Уплотнение грунта.

Vупл.=Vо.з.упл                        (16)

где δупл.-величину уплотняемого слоя принимаем равной 0,2 мупл.= 1455.4 /0.2=7277 м2


V=(с+25). (d+25)     (17)

V=(102+25). (36+25)=7747 м3

Таблица 1 - Ведомость объёмов работ

Наименование

Ед. изм.

Объем работ

1

Геодезическая разбивка

м2

2880

2

Предварительная планировка

м3

7747

3

Срезка растительного слоя

м3

7747

4

Разработка грунта экскаватором в транспортные средства

м3

7629

5

Разработка недобора грунта бульдозером

м3

653.4

6

Обратная засыпка

м3

1455.4

7

Уплотнение грунта

м2

7277

8

Транспортирование грунта

м3

6393



3. Предварительный выбор комплектов машин и механизмов и методов производства работ

Принимаем два вида экскаваторов (с обратной и прямой лопатой) со следующими характеристиками:

Марка экскаватора - ЭО-4123                            ЭО-652

Вид рабочего оборудования - обратная лопата прямая лопата

Вместимость ковша -            0.65 м3                   0.65 м3

Наибольшая высота выгрузки - 5.8 м                7.1 м

Наибольшая глубина копания - 6.2 м                 7.8 м

Наибольший радиус выгрузки - 5.6 м                4.5 м

Наибольший радиус резания - 9 м

Принимаем автосамосвал со следующими характеристиками:

Марка автосамосвала - МАЗ-503А

Грузоподъемность - 7 т

Вместимость кузова - 4 м3

Время маневров при погрузке - 1.33 мин.

Время маневров при разгрузке - 1.9 мин

Принимаем бульдозер со следующими характеристиками:

Марка бульдозера - Д-535

Тип базового трактора - Т-75

Длина отвала - 2.56 м

Высота отвала - 0.95 м

Высота подъема отвала - 0.6 м

Глубина опускания отвала - 0.2 м

Уплотнение грунта вблизи фундамента при обратной засыпке производим с помощью электротрамбовки ИЭ-4502, учитывая стесненные условия работы.

Техническая характеристика электротрамбовки ИЭ-4502

Глубина уплотнения за два прохода, см 30

Размеры трамбующего башмака, мм 350´450

Характеристика электродвигателя:

Мощность, кВт (л.с.) 0,4 (0,5)

Напряжение, В 220

Частота тока, Гц 50

Габариты, мм 970´475´960

Масса, кг 81,5

Состав звена:

Землекоп 3 разряда 1

Норма времени и расценка на 100 м3 уплотняемой поверхности: 1,9/ 1,33

Расчет требуемого количества транспортных средств.

Nавтцик / (tпогр+tм.п)    (18)

где Тцик авт - полное время цикла автосамосвала

tпогр - время погрузки одного самосвала

tм.п. - время маневрирования и загрузки

Тцик = tпогр+tм.п.пути + tразгр.+tм.р.         (19)

где tразгр.=2.15 мин; tм.п =1.33 мин; tм.р =1.9 мин

tпогр= tц· nков.                           (20)

где tц.1=24 сек; tц.2=17 сек

tц. - время цикла экскавации

nков. - число ковшей в кузове одного экскаватора

nков.= Q/(q·γ· kе.)          (21)

где Q - грузоподъемность самосвала- емкость ковша экскаватора

γ - объемная масса

kе. - коэффициент использования ковша по емкости

kе. = kн. / kп.р.                (22)

где kн. - коэффициент наполнения, kн. = 1

kп.р. - коэффициент первоначального разрыхления равный 1.15

kе.=1/1,15=0.87

Tпути = 120 lтр / V           (23)

где Lтр - дальность транспортирования грунта

V - средняя скорость автосамосвала, км/ч

Tпути = 120·18/30=32 мин.


nков=Q/q.g. kе.                            (24)


nков.1 = 7 / (0.65·1.65·0.87) =7 штук

nков.1 = 7 / (1.65·1.65·0.87) = 7 штук

tпогр.1=7. 24/60=2.92 мин.

tпогр.2=7. 24/60=2.1 мин.

Тцик.1 = 2.15+2.92+32+1.9+1.33 =40.3 мин.

Тцик.2 = 2.1+1.9+1.33+32+2.15 =39.48 мин.

Nавт1 = 40.3/(2.92+1.33) =9 автосамосвалов

Nавт2 = 39.48/(2.1+1.33) =11 автосамосвалов



4. Технико-экономическое сравнение вариантов производства работ

) Определение сметной себестоимости.

Сменная себестоимость выполнения комплексного процесса земляных работ определяется как сумма прямых затрат и накладных расходов по формуле

С = [1,08 Σ (См.смi ·ni ·Tсмi)]/V                                                  (25)

где 1,08 - коэффициент накладных расходов на эксплуатацию машин

См.см.i - себестоимость i-той машины одной машиносмены

ni - количество машин i-го вида

Tсмi - время работы машины i-го вида на объекте

Тсмi = V / Hвырi.            (26)

Вариант №1

Экскаватор ЭО-4123

Смсм - себестоимость машины

Смсм=3560 руб.

Время работы экскаватора на объекте

Тсмэ=Vэ.р./Nвырсм               (27)

где Vэ.р.-объем экскаваторных работ

N вырсм -сменная норма выработки экскаватора

N выр1см = 8·100/Нвртр

N выр1см = 8·100/1.7= 470 м3/см

Тсмэ =7629/470=16 см

Автосамосвал МАЗ-503А

См. см.= 3112 руб.

Nавт1 = 9 автосамосвалов

Тсмавт. =16 см

) Определение себестоимости, т.е. суммарных затрат при проведении работ по устройству котлована:

С1=1,08 (3560·1·16+3112·9·8)= 545495 руб./м3

Се1=545495/9084.4=60 руб.

Вариант №2

Экскаватор ЭО-652

Смсм=3896 руб.

Время работы экскаватора на объекте

Тсмэ=Vэ.р./Nвырсм                   (28)

где Vэ.р. - объем экскаваторных работ

N вырсм -сменная норма выработки экскаватора


N выр1см = 8·100/1.8= 444 м3/см

Тсмэ =7629/444= 17 см

С2=1,08 (4896·1·17+3112·11·17)= 718390 руб./м3

Се2=718390/9084.4=79 руб.

3) Определение удельных приведенных затрат.

Пеен.Куд                         (30)

где Куд - удельные капитальные вложения на единицу продукции годового объема.

Куд = Σ(Моптi·ni)/Пгод                                                                                                           (31)

где Пгод - годовая производительность ведущей машины:

Пгод = Нвырсм·Тгод         (32)

Пгод1 = 470·380 = 178600 м3/год

Пгод2 = 444·380 = 168720 м3/год

Мопт1э. = 1200000 руб. [2. прил. 2]

Мопт2э = 1300000 руб. [2. прил. 2]

Мопта. = 1200000 руб. [2. прил. 2]

Моптг. = 1000000 руб. [2. прил. 2]

Куд1 = (1200000·1+1200000·9) / 178600 = 67 руб.

Куд2 = (1200000·1+1300000·11) / 168720 = 92 руб.

Пе1 =60+67·0,12 = 68 руб.

Пе2 =79+92·0,12 = 90 руб.

) Расчет трудоемкости экскаватора.

Qе = ΣQ/V   (33)

ΣQм = Qэкс. + Qавт.             (34)

где Qэкс - затраты на использование экскаватора;

Qавт - затраты на использование автосамосвалов;

Qм = Qэкск+Qавт    (35)

Qэкск1 = nзв·Тэкск·8 =1·16·8 = 128 ч·час (36)

Qэкск2 = nзв·Тэкск·8 =1·17·8 = 136 ч·час (37)

Qавт1 = nзв·Тавт·nм·8 = 1·16·9·8= 1152 ч·час час (38)

Qавт1 = nзв·Тавт·nм·8 = 1·17·11·8= 1496 ч·час (39)

Qм1 = 128+1152 = 1280 ч·час

Qм2 = 136+1496 = 1632 ч·час

Qе1 =1280/9084.4 = 0.14 ч·час/м3

Qе2 = 1632/9084.4 = 0.17 ч·час/м3

5) Продолжительность выполнения работ

Т1= Тэк1=16 смен

Т2= Тэк1=17 смен

Таблица 2 - Технико-экономические показатели

Показатель

Ед. изм.

Варианты



I

II

Cе - удельная себестоимость

Руб./м3

60

79

Пе - удельные приведенные затраты

Руб./м3

68

90

Qе - удельная трудоемкость

ч·час/м3

0.14

0.17

Т - продолжительность выполнения работ

См

16

17


Для данного технологического проектирования применим 1 вариант комплектов машин:

Экскаватор одноковшовый, оборудованный обратной лопатой ЭО-4123 с гидравлическим приводом с емкостью ковша q=0.65 м3.

В комплект машин для транспортирования груза выбираем автосамосвал по емкости ковша экскаватора - МАЗ-503А с грузоподъемностью Q = 7 тонн и вместимостью кузова 4 м3

Уплотнение грунта вблизи фундамента при обратной засыпке производим с помощью электротрамбовки ИЭ-4502, учитывая стесненные условия работы.

. Расчет экономической эффективности



Общий экономический эффект при производстве работ по 1 варианту

Э =Э1±Э2                                  (40)

где Э1 - экономический эффект от уменьшения себестоимости

Э2 - экономический эффект от уменьшения продолжительности

Э1 = (С21)+Ен21)                                                            (41)

где С1, С2 - полная себестоимость


К= оптi·ni·Ti)/Tгод      (42)

Э2 = 0,5Нрасх(1-Т12)     (43)

где Т2 > Т1

,5 - коэффициент условно-постоянной части накладных расходов

Нрасх - накладные расходы

Нрасх = 0,08C2/1,08        (44)

где С2 - большая себестоимость

Нрасх =718390·0,08/1,08 = 53214 руб.

К1= (1500000·1·36+1150000·36·8+950000·1·11+1000000·1·109)/380= 1328026 руб.

К2= (1200000·1·43+1150000·43·8+950000·1·11+1000000·1·109)/380= 1491184 руб.

Э1 = (718390-545495)+0,12 (880357-107143) = 265681 руб.

Э2 = 0,5·53214 (1-16/17) = 1570 руб.

Экономический эффект

Э = 265681+1570 = 267251 руб.

Из результата экономического сравнения следует, что наиболее эффективно использование комплекта машин по I варианту.

. Описание принятых методов производства работ. Расчет забоя

1. Геодезическая разбивка земляных сооружений заключается в обозначении их положения на местности. Разбивку здания начинают с главных осей сооружения (осей наружных стен). В натуру выносят одну из осей, затем путем промеров некоторую точку. Установив теодолит в этой точке, строят два прямых угла и получают заданное направление, главные оси котлована закрепляют на местности с помощью постоянных знаков. После закрепления знаков в грунте вокруг здания параллельно наружным стенам, на расстоянии 3-4 м устраивают обноску. На досках обноски с помощью мерной рулетки размечают осевые линии фундаментов, стен, бровки котлована и траншей, фиксируют их гвоздями и соответствующими надписями. Чтобы перенести разметку с обноски на поверхность земли, между противоположными досками обноски протягивают проволоку, а точке пересечения опускают отвес.

2. Разработка котлована.

Разработка грунта ведется экскаватором ЭО-4123, оборудованным обратной лопатой и емкостью ковша 0.65 м3.

Работа экскаватора имеет циклический характер. Рабочий цикл состоит из следующих операций: набор грунта ковшом, подъем ковша и поворот на выгрузку, поворот в забой и опускание ковша.

Разработка ведется одной лобовой проходкой с отгрузкой грунта в транспортные средства - автосамосвалы МАЗ-503А, и тремя боковыми проходками с отгрузкой грунта в транспорт.

3. Срезка недобора грунта

После отрывки котлована проводят срезку недобора толщиной d = 0,2 м бульдозером Д-535 на базе трактора Т-75. Срезанный грунт вынимается из котлована и отгружается в транспорт (МАЗ-503А).

4. Засыпка котлована.

После устройства фундамента необходимо произвести обратную засыпку, которая проводится бульдозером Д-535 послойно (толщина слоя 0,2 м). Параллельно засыпке производятся работы по уплотнению грунта электротрамбовкой ИЭ-4502.

Расчет забоя.

Применяем разработку котлована прямолинейными лобовыми проходками.

Так как выполняется соответствие

b/Rp=60/9=6.7 м

Ширина проходки

В=2 (45)

где ln - длина передвижки

Rр.о - оптимальный радиус резания

ln = R рез.max - R выг.             (46)

Rр.о= 0,9 R рез.max                 (47)

ln = 9-5.8=3.2 м

Rр.о= 0,9 × 9 = 8.1 м

В=2= 7.5 м

Принимаем В=8 м.

Число проходок:

n= b/В                                 (48)

n=60/8=8 шт.



7. Мероприятия по технике безопасности

Одним из важных мероприятий профилактики травматизма является подготовка рабочих к безопасному выполнению земляных работ и пропаганда знаний по технике безопасности.

Перед допуском к работе вновь принятых в организацию рабочих, а также в процессе выполнения ими работ руководитель организации обязан обеспечить их обучение и проведение первичного на рабочем месте инструктажей по безопасности труда в соответствии с требованиями СНиП 12-04-2002.

Для предотвращения воздействия на рабочих всех возможных опасностей при производстве земляных работ разработаны следующие мероприятия, обеспечивающие безопасность при их выполнении:

Земляные работы в местах расположения действующих подземных коммуникаций допускаются только после принятия мер, исключающих повреждение коммуникаций, и при наличии письменного разрешения организации, ответственной за их эксплуатацию.

Разработка грунта в местах расположения действующих электрических кабелей и газопроводов допускается только в присутствии представителей организации, эксплуатирующих сети. До начала механизированной разработки устанавливают точное их залегание путем прозвонки или отрывки шурфов. В местах обнаружения действующих коммуникаций и иных сооружений, не указанных в проекте, земляные работы должны быть приостановлены и приглашены представители организаций, эксплуатирующие эти коммуникации.

Работа экскаваторов и других строительно-дорожных машин непосредственно под проводами действующих линий электропередачи любого напряжения запрещается. В случае необходимости выполнения этих работ по согласованию с соответствующими организациями обесточивают линию и принимают меры, исключающие повреждение линий электропередачи работающими механизмами.

Основной причиной травматизма на земляных работах является обрушение грунтовых масс при их разработке вследствие повышения допускаемой высоты вертикальных стенок грунта и крутизны откосов, недостаточного крепления стенок грунта, неправильной разборке креплений. Поэтому при проведении работ следует учитывать следующие показатели: допустимая высота вертикальных стенок в глинах; допустимая крутизна откосов.

Для крепления вертикальных стенок котлована применять следующие крепления: горизонтальное крепление с прозорами через одну доску.

Основные требования к безопасной эксплуатации машин и механизмов следующие: исправное состояние машины, применение только безопасных методов работы машин, достаточное освещение рабочих мест, наличие сигнализации.

При проведении работ по отрывке котлована должны быть также проведены следующие мероприятия: грунт, выброшенный из котлована, разместить на расстоянии 1 м от бровки; устройство для безопасного спуска людей в котлован; обеспечение отсутствия людей в зоне действия рабочих органов землеройных машин (находиться под ковшом или стрелой). Запретить пребывать посторонним людям в радиусе действия экскаватора 5,5 м; производить какие-либо работы со стороны забоя

Несмотря на то, что строительная площадка, на которой производятся земляные работы, носит временный характер, инженерно-технические работники и механизаторы не должны снижать требования по охране труда.

При разработке грунта экскаватором необходимо руководствоваться СниП 12-04-2002 «Безопасность труда в строительстве».

В процессе производства земляных работ необходимо организовывать систематический технический контроль их качества. Систематические контрольные наблюдения ведут строительная организация, представители технического надзора заказчика и инспектирующие строительство.

Контроль качества работ заключается в установлении соответствия земляных сооружений проекту производства работ и другой технической документации.

В процессе выполнения работ необходимо организовывать контроль за их качеством, который должен заключаться в систематическом наблюдении за работами с проверкой соответствия выполненных работ проектной документации и соблюдения требований СНиП, а также действующих инструкций и конструктивных указаний.

Операции, подлежащие обязательному контролю мастера: разбивочные работы, разработка грунта, зачистка дна. Приемка выполненных земляных работ производится после их окончания заказчиком.

Оси котлована должны соответствовать разбивочной схеме, контуры проверять натяжением осей по обноске. Контроль отметки дна с учетом недобора осуществляется с применением нивелира, мерной ленты и шаблона, отклонения отметок дна котлована от проектных допускается не более чем на 5 см при условии, если эти отклонения не будут превышать толщины отсыпанного подстилающего слоя.

Основания земляного сооружения следует принимать с участием геолога. В акте приемке должны быть зафиксированы геологические данные о земляном сооружении, а также их отклонения от принятых в проекте. К акту приложить результаты лабораторных исследований основных характеристик грунтов.

Документация, предъявляемая заказчику при технической приемке законченных работ, должна содержать:

журналы работ; акты на скрытые работы (несущая способность естественных оснований, замена грунтов и плотность после их уплотнения и т.д.); ведомость постоянных реперов и акты геодезической разбивки сооружений; акты лабораторных исследований грунтов.

Непосредственный контроль за плотностью и влажностью грунта, увлажненного в земляное сооружение, возлагается на полевую грунтовую лабораторию.

В результате наблюдений устанавливают соответствие проводимых работ проектной документации и соблюдение требований технических условий, а также действующих нормативных документов.

Кроме технического контроля качества работ, выполняемого строительной организацией, необходимо освидетельствовать скрытые работы и осуществлять промежуточную приемку законченных частей земляного сооружения представителями технического надзора заказчика. При освидетельствовании скрытых работ определяют их объем и качество, а также соответствие проекту и техническим условиям или действующим нормативным документам.

Контроль качества земляного сооружения должен включать:

проверку соответствия основания земляного сооружения требованиям проектов технического или производства работ;

предварительное обследование грунтов, предназначенных для отсыпки насыпей;

текущее наблюдение за качеством работ по укладке и уплотнению грунтов.

Общее число проб грунта, отбираемых в карьерах, выемках, резервах и насыпях, должно обеспечивать полноту контроля. Необходимо брать не менее одной пробы на каждые 100 м3 разработанного или уложенного в насыпь грунта.

Список литературы

2. СНиП 12-01-2004 Организация строительства. / Госстрой России - М: ГУПИПП, 2005

3. СНиП 3-02.01-87 Земляные сооружения, основания и фундаменты. Госстрой СССР.

4. СНиП 12-04-2002 Безопасность труда в строительстве. Строительное производство/ Госстрой России - М: ГУПИПП, 2002

5. ЕНиР. Сборник Е2. Земляные работы. Вып.1. Механизированные и ручные земляные работы / Госстрой СССР. - М.: Стройиздат, 1989. - 224 с.

6. ЕниР. Общая часть / Госстрой СССР. - М.: Прейскурантиздат, 1987. - 38 с.

7. Земляные работы. Л.В Гришунин и др. Стройиздат, 1990

8. Расчеты экономической эффективности применяемых машин в строительстве, Канторер С.Е. 1972 г.

9. «Земляные работы». справочник строителя / А.К. Рейш, С.М. Борисов.

Похожие работы на - Производство земляных работ по устройству котлована



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
