Розрахунок балки














Тема: «Розрахунок балки»

Варіант 03

Зміст

1. Вихідні дані

. Визначення опорних реакцій

. Побудова епюри поперечних сил

. Побудова епюри згинаючих моментів

. Визначення розмірів поперечних перерізів балки

. Виявлення раціонального профілю переріза

Список використаних джерел

балка опорний епюра переріз

1. Вихідні дані

Для балки, наведеної на рис. 1, необхідно:

) Знайти опорні реакції, побудувати епюри поперечних сил і згинаючих моментів, знайти небезпечний переріз;

) визначити з умови міцності розміри круглого, прямокутного (зі співвідношенням сторін h/в = 2) і двотаврового перерізу ;

) Виявити раціональний профіль перерізу, порівнявши маси балок.

балка опорний епюра переріз


Qq=q*1,5=20*1,5=30кН.


. Визначення опорних реакцій

Опорні реакції RA , XB, YB (рис. 1) визначаються із умов рівноваги балки:

                                                                        (1)

                (2)

                  (3)

Із (2);

Із(3)

Перевірка опорних реакцій

.

Висновок: реакції пораховано вірно.

. Побудова епюри поперечних сил

Поперечна сила в поперечному перерізі z балки визначається за

правилом:


Ділянка 1. QZ1 = F- q z1 ; 0 ≤ z1 ≤ 0,6 м.

При z1 =0 QZ1 = F = 30 кН; при z1 = 0,6м QZ1 = 30- 12=18кН.

Ділянка 2. QZ2 = F+RA - q*(0,6+Z2); 0≤z2≤0,9 м; При z2=0; QZ2=64,875кН;

при z2=0,9 м; QZ2=76,875-30=46,875кН.

Ділянка 3. QZ3 = - YB; 0 ≤ z3 ≤ 1,5 м; при Z3=0;Z3=1,5м; QZ3=16,875кН.

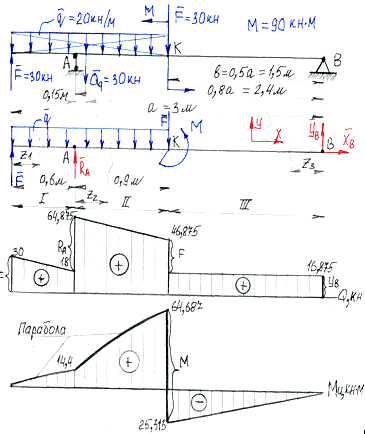

За отриманими значеннями поперечної сили в характерних перерізах балки побудована епюра поперечних сил (рис.1 ).


Згинаючий момент в поперечному перерізі z балки визначається за правилом:


Ділянка 1.  0 ≤ z1 ≤0,6 м.

При z1 = 0 MZ1 = 0. при z1=0,6 м; МZ1=18-3,6=14,4кН*м;

Ділянка 2.  0 ≤ z2 ≤ 0,9 м.

При z2 = 0  кНÌм.

При z2 = 0,9 м кНÌм.

Ділянка 3.  0 ≤ z3 ≤ 1,5 м.

При z3 = 0 . При z3 = 1,5 м MZ3 = -16,875*1,5=-25,313кНÌм.

За отриманими значеннями згинаючих моментів в характерних перерізах балки побудована епюра згинаючих моментів (рис. 1 ).

Висновок: критичний переріз з максимальним згинаючим моментом Ммах=МК=64,687кН*м буде на другій ділянці в т. К. По значенню цього моменту треба визначити розміри поперечних перерізів балки.

. Визначення розмірів поперечних перерізів балки

Круглий поперечний переріз.


Умова міцності  ,

де  - осьовий момент опору круглого перерізу.

.

Відкіля = =16,377см. Остаточно приймаю d=17см.

Площа поперечного перерізу 266,98см2 .

Прямокутний поперечний переріз.


За умовою задачі

Осьовий момент опору прямокутного перерізу

.

Умова міцності

.

=8,648см.

Приймаю в=9см, h=2*в=18cм.

Площа поперечного перерізу см2.

Двотавровий поперечний переріз.

Осьовий момент опору двотавру

см3.


Із[1, c.269, табл2] по ГОСТ 8239-72 підбирається найближчий типорозмір двотавра № 30 з наступними геометричними характеристиками:

осьовий момент опору Wx = 472 см3;

площа A = 46,5 см2 ;= 300 мм;= 135 мм;= 6,5 мм;= 10,2 мм.

6. Виявлення раціонального профілю перерізу

Оскільки балка постійного поперечного перерізу, то раціональний профіль можна виявити, порівнявши площі профілів, тобто:

.

Найбільш раціональним є двотавровий профіль, найменш раціональним - круглий.
