Проект организации строительства жилого здания
Министерство
образования и науки РФ
Северо-Восточный
Федеральный Университет им. М.К. Аммосова
Инженерно-технический
институт
Курсовая
работа
По
дисциплине: «Организация строительного производства»
На
тему: «Проект организации строительства жилого здания»
Выполнил: ст. гр. ЭУН-09
Бугаева К.М.
Проверил: Федорова Г.Д.
Якутск,
2013
Содержание
Введение
. Характеристика района строительства и условий
строительства
.1 Климатические условия
.2 Грунтовые условия
.3 Объемно-планировочные и конструктивные
решения объекта
.4 Развитость транспортной инфраструктуры района
строительства
. Организационно-технологическая схема
последовательности возведения здания
.1 Методы производства работ
.2 Подсчет объемов работ
. Наиболее ответственные строительно-монтажные
работы (конструкции), подлежащие освидетельствованию с составлением актов
приемки
. Технологическая последовательность работ (в
включая работы в зимний период)
.1 Ведомость объемов работ СМР. Специализация
сборных элементов. Ведомость потребных механизмов.
.2 Ведомость потребных трудозатрат в
человеко-днях и машино - сменах
.3 Календарный план производства работ по
объекту

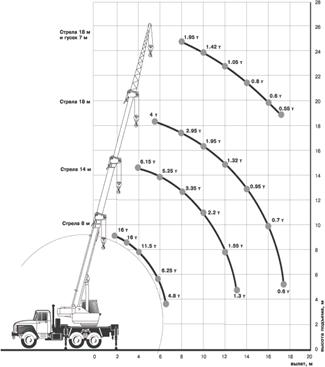

. Выбор монтажного крана по техническим
параметрам
. Графики движения ресурсов по объекту
.1 График потребности в материальных ресурсах
.2 График движения основных строительных машин
по объекту
.3 График движения рабочих, в том числе по
профессиям
. Расчет ресурсов строительства
.1 Определение расчетной численности работников
.2 Определение состава и площадей временных
зданий и сооружений
.3 Расчет потребности в складских площадях
.4 Расчет потребности в воде на строительной
площадке
.5 Расчет потребности в энергоресурсах на
строительной площадке
.6 Расчет потребности в сжатом воздухе
.7 Расчет потребности в тепле
. Проектирование стройгенплана здания
. Обеспечение качества строительно-монтажных
работ, а также поставляемых оборудования, конструкций и материалов
. Организация службы геодезического и
лабораторного контроля
. Мероприятия по охране труда
. Мероприятия по охране окружающей среды
. Продолжительность строительства
Список использованной литературы
Введение
Объект разработки -2-хэтажный
жилой дом в селе Амга.
Цель работы - проектирование
производства работ по заданным габаритным размерам зданий и времени начала
работы, грунтовым условиям.
Эффективность реализации ПОС и
ППР, как свидетельствует практика строительства, значительно повышается при
разработке проектов в ресурсно-замкнутых системах. Основной задачей разработки
календарного плана производства работ на программу строительной организации в
составе документации является рациональное использование наличных
производственных ресурсов при соблюдении директивных или нормативных сроков
строительства.
Связь ППР с календарным планом
производства работ на программу строительной организации носит неоднозначный
характер. Разработка последнего ведется на основе взаимоувязанных проектов
производства работ на возведение отдельных объектов, включенных в
производственную программу. В тех случаях, когда отсутствует возможность обеспечения
объектов отдельными видами ресурсов, корректируется календарный план
строительства объектов годовой (двухлетней) производственной программы до
полной увязки требуемых объемов строительно-монтажных работ с мощностями
генподрядной и субподрядной организаций либо корректируется сама программа. В
это же время утвержденная документация содержит материалы по обеспечению
объектов, включенных в производственную программу, трудовыми и
материально-техническими ресурсами и служит основой разработки проектов производства
работ для возведения отдельных объектов. Итеративный характер указанной связи
отражен в Пособии.
В свою очередь, разработка
документации по организации работ производственной программы строительной
организации зависит от решения общих задач по застройке города. В результате
проектирования организации комплексного поточного жилищно-гражданского
строительства в городе: увязываются плановые задания по вводу с
производственными возможностями по их реализации; осуществляется
целенаправленная координация деятельности участников городского строительства,
упорядочение работ по проектированию, отводу участков и их инженерному
оборудованию; определяются в соответствии с общей градостроительной ситуацией
сроки застройки отдельных городских территорий, формулируются требования к
комплексности осуществления застройки и т.д.
1. Характеристика
района строительства и условий строительства
С. Амга находится в Амгинском
улусе РС(Я) на юго-востоке Центральной Якутии. Площадь района - 29,4 тыс. км².
Граничит на севере с
Чурапчинским улусом, на востоке и юго-востоке - с Усть-Майским, на юге и западе
- с Алданским районом, на северо-западе - с Хангаласским и Мегино-Кангаласским
улусами. Площадь района - 29,4 тыс. км².
Природные условия
Расположен в среднем течении
реки Амга, рельеф равнинный на Приленском плато.
Средняя температура января -
38…- 42 °С, июля +16…+18 °С.
Осадков выпадает 200-250 мм в
год.
Крупная река - Амга.
Административный центр с. Амга,
которое от столицы республики г. Якутска находится на расстоянии: наземным
путём - 201 км, водным - 1036 км, воздушным - 200 км.
Улус располагает запасами
строительных материалов, среди которых: суглинок, глина, гравийно-песчаный
материал, песок.
1.1 Климатические
условия в Амгинском районе
Зима, как правило, протекает на
фоне высокого атмосферного давления и малооблачной погоды. Снежный покров
устанавливается в конце октября. Величина покрова достигает 25-30 см. В
феврале-марте наблюдается большое количество снежных метелей, на этот период
приходится основная часть осадков выпадающих в зимний период. Весна в большей
части ясная и солнечная. Полный сход снега отмечается в конце мая.
Лето кратковременное, теплое и
на большей части засушливое. Температуры в июле составляют в среднем +17…+18
градусов, в отдельные дни воздух прогревается до +30. В связи с малым
испарением, количество осадков в летний период очень ограничено.
Осень приходит в конце августа
и сопровождается быстрыми понижениями температур, устанавливается прохладная и
относительно сухая погода, в дальнейшем погода принимает неустойчивый характер,
прогноз погоды информирует о затяжных моросящих дождях. Первые морозы
отмечаются в середине октября. Среднегодовая норма осадков составляет 250-300
мм, большая часть приходится на холодное время года.
.2. Почвенный состав
Почвенный состав - комплексный;
разнообразие почвообразующих пород и физико-географических условий развития
почв. Почва черноземная, плодородна для развития земледелия.
В долинах реки преобладающими
являются - суглинистый и суглинисто-песчаный аллювий.
В геоморфологическом отношении
по р. Амге выделяются в основном пойменная, первая и вторая надпойменные
террасы. Пойменная терраса прослеживается по обоим берегам реки почти
непрерывно, то расширяясь до 50 - 70 м, то сужаясь до 1,0 - 2,0 м. В среднем ее
ширина составляет 30 м. Сложена она песком и галечником с небольшой примесью
валунов. Очень часто ее поверхность задернована, поросла осокой, хвощом и
разнотравьем. Первая надпойменная терраса имеет высоту 2,0 - 4,0 м, вторая - до
6,0 м. Ширина этих террас колеблется от 50 до 500 м. Поверхности их поросли
кустарником и лесом, иногда на поверхности наблюдаются старичные озера. Уступ
террас часто задернован или же обнажен только в верхней части. Бровка и тыловой
шов террас выражены хорошо.
1.3 Объемно-планировочные
и конструктивные решения объекта
Исходные данные:
Назначение здания: Жилое
2 Место строительства: с.
Амга
Начало строительства:
Характеристика здания
а) этажность: ӀӀ
эт. б) конструктивная схема: Сборно-монолитная
б) размеры здания: длина =
16,13 м, ширина = 15,87 м, высота этажа или колонн: 2,7 м
Материалы и конструкции: Сваи
железобетонные буроопускные, цокольное монолитное перекрытие, стены из бутового
камня, перегородки кирпичные, одностворчатые и глухие оконные блоки, дверные
блоки, лестница монолитная.
Фундаменты: Буроопускные
свайные
Характеристика грунта:
а) вид грунта: 2 группа -
суглинок, температура вечномерзлых грунтов = -5°С
Расстояние до внешних
коммуникаций: 70 м
1.4. Развитость
транспортной инфраструктуры района строительства
Амга находится в 200 км от
Якутска по круглогодичной автодороге республиканского значения «Амга».
Продолжение дороги на восток до Усть-Маи представляет собой автозимник.
Существуют проекты продления её на восток до Аяна и придания ей федерального
статуса. Действует речная пристань.
. Организационно-технологическая
схема последовательности возведения здания
Организационно-технологическая
схема строительства зданий устанавливает очередность строительства основных
объектов, объектов подсобного и обслуживающего назначения, энергетического и
транспортного хозяйства и связи, наружных сетей и сооружений водоснабжения,
канализации, теплоснабжения и газоснабжения, а также благоустройства территории
в зависимости от технологической схемы производственного процесса промышленного
предприятия, особенностей строительных решений его генерального плана и
объемно-планировочных решений основных зданий и сооружений, а также принятого
метода организации строительства.
.1 Методы
производства работ
Поточный метод строительства -
применяется при строительстве однотипных объектов. Рабочие специалисты,
специализированная техника переходят на другой объект, сразу же после
завершения своей части работы на предыдущем объекте. Таким образом,
обеспечивается непрерывность работ и постоянная загрузка строительной техники.
То есть разные строительные циклы совмещены по времени.
Указанный метод обеспечивает
бесперебойное и ритмичное производство работ, эффективное использование
материально-технических и трудовых ресурсов, строительных машин и оборудования
для непрерывного и равномерного выпуска строительной продукции.
2.2 Подсчет объемов
работ
Наименование
работ
|
Ед.
изм.
|
Кол-во
работ
|
Нулевой
цикл
|
Земляные
работы
|
Предварительная
планировка поверхности
|
м³
|
290
|
разработка
и перемещение грунта скрепером
|
м³
|
1390
|
Устр-во
подсыпки из песка
|
м³
|
31,76
|
Устр-во
подсыпки из щебня
|
м³
|
31,76
|
послойное
уплотнение грунта
|
м³
|
1397,5
|
Устр-во
монол отмостки
|
м³
|
31,76
|
устройство
крылец
|
м²
|
3,11
|
Фундаменты
|
Шнековое
бурение станками типа СО-2 глубиной бурения до 12 м в грунтах 2 группы
|
м
|
340
|
Установка
в скважины железобетонных свай объемом до 1,45 м3
|
м³
|
64
|
Цокольное
перекрытие
|
Устройство
ленточных фундаментов бетонных
|
м³
|
20
|
Устройство
опалубки (снизу) и поддерживающих ее конструкций для высоких ростверков
|
м²
|
49
|
устройство
монолитных перекрытий
|
м³
|
47
|
Надземная
часть
|
2.1.
Стены и перегородки
|
Кладка
наружных стен
|
м³
|
115,65
|
Кладка
внутренних стен
|
м³
|
62,47
|
Устройство
перегородок
|
м²
|
51
|
Монтаж
перемычек
|
дверные
|
Шт
|
46
|
оконные
|
шт
|
40
|
2.2.
Покрытия и перекрытия
|
Установка
монол перекрытий и покрытий
|
м³
|
104
|
2.3.
Заполнение проемов
|
Установка
оконнных блоков
|
|
|
глухие
|
м²
|
36
|
одностворчатые
|
м²
|
18
|
Установка
дверных блоков
|
|
|
св
2м²
|
м²
|
44
|
Установка
подоконных досок
|
м²
|
36
|
Кровля,
полы
|
3.1.
Лестницы
|
Установка
монол лестничых маршей
|
м
|
4
|
3.2.
Кровельные работы
|
Устр-во
пароизоляции
|
м²
|
270
|
Устр-во
песч цементн стяжки
|
м²
|
270
|
устройство
кровель скатных в три слоя
|
м²
|
270
|
3.3.
Полы
|
Устройство
подстилающего бетонного слоя
|
м²
|
270
|
Устр-во
песч цементн стяжки
|
м²
|
225
|
Устройство
полов из линолеума
|
м²
|
169
|
Устройство
полов из керамич. плиток
|
м
|
55
|
Устройство
плинтусов
|
м
|
89
|
Отделочные
работы
|
4.1.
Отделочные работы
|
Улучшенная
штукатурка стен поверхностей известковым раствором
|
м²
|
355
|
Улучшенная
штукатурка потолков
|
м²
|
225
|
Улучшенное
окрашивание водоэмульсионными составами стен
|
м²
|
355
|
Улучшенное
окрашивание водоэмульсионными составами потолков
|
м²
|
225
|
Оклеивание
стен обоями
|
м²
|
251
|
4.2.
Наружная отделочная работа
|
Установка
лесов
|
м²
|
624
|
Улучшенная
штукатурка стен цементно-известковым раствором по камню:
|
м²
|
526
|
Покрытие
поверхности изоляции рулонными материалами
|
м²
|
131
|
Окраска
фасадов с лесов с подготовкой поверхности известковая
|
м²
|
526
|
|
|
|
|
3. Наиболее
ответственные строительно-монтажные работы (конструкции), подлежащие
освидетельствованию с составлением актов приемки
В соответствии с пунктом 4.4
СНиП 3.01.03-84 «Геодезические работы в строительстве» «перечень ответственных
конструкций и частей зданий (сооружений), подлежащих исполнительной
геодезической съемке при выполнении приемочного контроля», должен определяться
проектной организацией.
Согласно «Практическому пособию
по организации и осуществлению авторского надзора за строительством
предприятий, зданий и сооружений» перечень ответственных строительных конструкций
и работ, скрываемых последующими работами и конструкциями, приемка которых
оформляется актами промежуточной приемки ответственных конструкций и актами
освидетельствования скрытых работ по объекту реконструкции следующий:
. Акт на монтаж всех ж/б и
металлических элементов (в том числе: перемычек, ригелей, перекрытий и покрытий
и т.п.).
. Акт освидетельствования
опалубки перед бетонированием.
. Акт на кладку стен и
перегородок.
. Акт на кирпичную кладку стен
и перегородок, возводимых в зимнее время.
. Акт на устройство монолитных
ж/б конструкций, выполняемых в зимнее время.
. Акт на устройство тепло-,
звуко-, пароизоляции.
. Акт на устройство борозд, ниш
и каналов в стенах.
. Акт на устройство оконных и
дверных блоков.
. Акт на устройство обмазочных,
окрасочных огнезащитных покрытий.
. Акт на герметизацию стыков
стен.
. Акт приемки
электротехнических работ по устройству внутренних и наружных сетей.
. Акт на устройство наружного
освещения.
Акт приемки и испытания
внутреннего водопровода.
. Акт на устройство изоляции
трубопроводов.
. Акт испытания трубопроводов
на прочность.
. Акт проверки трубопроводов на
герметичность.
Составляются при необходимости.
4. Технологическая
последовательность работ (включая работы в зимний период)
К строительным работам генподрядчик
приступает при наличии утвержденного проекта производства работ (ППР). Перед
началом выполнения строительно-монтажных работ необходимо оформить акт-допуск
по форме приложения в СНиП 12-03-2001.
Строительство проектируемого
объекта относится к объектам средней сложности. Все основные строительные
работы не имеют неосвоенной технологии и должны выполняться согласно
действующим нормам и правилам по существующим технологическим картам после
полного обустройства строительной площадки. Выбор схемы движения строительных
машин и организация ограждений рабочих мест осуществляется на стадии ППР, с
оснащением строительной площадки необходимыми временными дорожными знаками по
ГОСТ 23457-86* «Технические средства организации дорожного движения. Правила
применения».
На стадии подготовки площадки к
строительству должна быть создана геодезическая разбивочная основа,
служащая для планового и высотного обоснования при выносе проекта на местность,
а также для геодезического обеспечения на всех стадиях строительства. Разбивку
строительной сетки на местности начинают с выноса в натуру исходного
направления, для чего используют имеющуюся на площадке (или вблизи от нее)
геодезическую сеть. Разбив строительную сетку, ее закрепляют в местах
пересечения постоянными знаками с плановой точкой. Детальные геодезические
построения должны заключаться в построении установочных рисок, фиксирующих
плановое и высотное проектное положение несущих элементов. При производстве
детальных геодезических построений обязательно должны быть выполнены
контрольные измерения, обеспечивающие надежную оценку точности устройства
конструкций в соответствии со СНиП 3.01.03-84. В процессе строительства
необходимо следить за сохранностью и устойчивостью знаков геодезической
разбивочной основы.
Земляные работы.
Перед началом производства земляных работ необходимо вызвать представителей
инженерных коммуникаций с целью определения фактического расположения сетей. В
случае обнаружения в процессе производства земляных работ неуказанных в проекте
коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы
должны быть приостановлены до получения разрешения соответствующих органов.
Производство земляных работ
разрешается только после выполнения геодезических разбивочных работ по выносу в
натуру проекта земляных сооружений и постановки соответствующих разбивочных
знаков.
Производство земляных работ в
охранной зоне действующих коммуникаций осуществляется по наряду-допуску, под
непосредственным наблюдением руководителя работ, а в охранной зоне кабелей находящихся
под напряжением, в присутствии работников эксплуатирующих эти коммуникации.
Разработка грунта в непосредственной близости от действующих подземных
коммуникаций допускается только при помощи лопат, без использования ударных
инструментов.
Производство работ и контроль
вести в строгом соответствии с требованиями СНиП 3.02.01-87 "Земляные
сооружения, основания и фундаменты".
Для выполнения строительно-монтажных
работ предполагается использовать автомобильный кран. Находящийся в работе
кран должен быть снабжен табличкой с обозначением регистрационного номера,
паспортной грузоподъемности и даты следующего и полного освидетельствования.
Работа крана производится только при наличии ППР и должна производиться только
после получения разрешения на работу крана от органов Ростехнадзора России и от
инспекции Госархстройнадзора - на выполнение строительно-монтажных работ.
Работа крана без разрешения, полученного в установленном порядке, запрещена.
Монтажный кран и грузоподъемные
механизмы следует устанавливать в соответствии со стройгенпланом проекта
производства работ (ППР).
Кран перед эксплуатацией должен
быть освидетельствован и испытан, должен быть составлен акт в соответствии с
требованиями правил Госгортехнадзора «Правила устройства и безопасной
эксплуатации грузоподъемных кранов». Крюки крана и грузозахватных
приспособлений должны иметь предохранительные замыкающие устройства. На
специальных стендах должны быть вывешены типовые схемы строповки основных
деталей, разработанные проектом производства работ, а также указан состав
стропальщиков и лиц, ответственных за перемещение грузов.
При работе все сигналы
машинисту крана должны подаваться только одним лицом - бригадиром монтажной
бригады, звеньевым или такелажником-стропальщиком с желтой повязкой на левой
руке и в каске оранжевого цвета. Машинист крана должен быть информирован о том,
чьим командам он подчиняется. Сигнал «Стоп» подается любым работником,
заметившим явную опасность. Между крановщиком, такелажником и монтажниками
должна быть устроена надежная радио- или громкоговорящая связь или же
организована сигнализация флажками. Использование дополнительных промежуточных
сигнальщиков для передачи сигналов машинисту не допускается.
Монолитные бетонные
и железобетонные конструкции выполняются
согласно СНиП 3.03.01-87, раздел 2 "Бетонные работы". Перед укладкой
бетонной смеси необходимо проверить и принять закрываемое основание,
правильность установки и надлежащее закрепление опалубки и поддерживающих ее
конструкций, готовность к работе всех средств механизации укладки бетонной
смеси. В пределах сменной захватки бетонирование следует производить без
перерыва. Укладку бетона необходимо вести методом непрерывного бетонирования с
обязательным виброуплотнением смеси. На время перерывов при укладке поверхность
бетона необходимо защищать от загрязнений, атмосферных осадков и замерзания.
При этом не допускается опирание вибраторов на арматуру и закладные изделия,
тяжи и другие элементы крепления опалубки. Уплотнение бетонной смеси в
фундаментах производить поверхностными вибраторами. Перекрытие предыдущего слоя
бетона последующим должно быть выполнено до начала схватывания бетона в
предыдущем слое. Время выдерживания бетонной смеси и распалубки конструкций
должно назначаться в ППР. При устройстве монолитных конструкций рекомендуется
применять сборно-разборную инвентарную щитовую опалубку.
Мероприятия по уходу за бетоном в
период набора прочности, порядок и сроки их проведения, контроль за выполнением
этих мероприятий необходимо осуществлять в соответствии с требованиями СНиП
3.03.01-87 <file:///D:\Program%20Files\StroyConsultant\Temp\910.htm>.
Сварочные работы следует
производить по утвержденному проекту производства сварочных работ или другой
технологической документации.
Сварку и прихватку должны выполнять
электросварщики, имеющие удостоверение на право производства сварочных работ,
выданное в соответствии с утвержденными Правилами аттестации сварщиков.
Электроснабжение и
подключение к существующим сетям выполняется на основании технических условий.
При необходимости отключения существующих сетей, точное время и
продолжительность отключения определяется в ППР, исходя из фактического наличия
материалов, оборудования, машин, механизмов и специалистов, занятых в
строительстве.
Монтаж строительных
конструкций следует производить по существующим
технологическим картам и утверждённому ППР, увязанному с выполнением
предшествующих и последующих после монтажа работ.
При монтаже конструкций
необходимо обеспечить:
·
устойчивость
и неизменяемость смонтированной части конструкций сооружения на всех стадиях
монтажа;
·
устойчивость
и прочность конструкций при монтажных нагрузках.
Для монтажа конструкций
предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять
подъем, временное крепление и выверку. Все монтажные операции (раскладка,
разметка, строповка, подъём, установка и закрепление) выполнять по типовым
технологическим картам в соответствии с ППР.
Не допускается нахождение людей
под монтируемыми элементами конструкций и оборудования до установки их в
проектное положение.
Строповку конструкций и оборудования
необходимо производить средствами, удовлетворяющими требованиям СНиП 12-03
<../../../../../../Program%20Files/StroyConsultant/Temp/7512.htm>-01 и
обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в
случаях, когда высота до замка грузозахватного средства превышает 2 м.
До начала выполнения монтажных работ
необходимо установить порядок обмена сигналами между лицом, руководящим
монтажом и машинистом.
Все сигналы подаются только одним
лицом (бригадиром, звеньевым, такелажником-стропальщиком), кроме сигнала
"Стоп", который может быть подан любым работником, заметившим явную
опасность.
Установленные в проектное положение
элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась
их устойчивость и геометрическая неизменяемость.
Погрузочно-разгрузочные
работы производить в соответствии с требованиями ГОСТ
12.3.009-76* "Работы погрузочно-разгрузочные. Общие требования
безопасности".
При разгрузке элементов
такелажник обязан сойти с транспортных средств сразу же после натяжения строп.
При этом команду крановщику на подъем элемента он подает, стоя на земле на
безопасном расстоянии от транспортных средств.
После завершения строительства
на территории должен быть убран строительный мусор, ликвидированы ненужные
выемки и насыпи и проведено благоустройство территории.
Сбор
производственных отходов, строительного и бытового мусора
на строительной площадке предусматривается в строго отведенных местах,
указанных подрядчиком при разработке ППР. Вывозка осуществляется
автотранспортом по мере накопления в соответствии с требованиями действующих
санитарных норм.
С момента начала работ до их
завершения Подрядчик должен вести журнал производства работ. В журнале
отражается ход и качество работ, а также все факты и обстоятельства, имеющие
значение в производственных отношениях Заказчика и Подрядчика (дата начала и
окончания работ, дата предоставления материалов, услуг, сообщения о принятии
работ, задержках, связанных с несвоевременной поставкой материалов, выхода из
строя строительной техники, мнение Заказчика по частным вопросам, а также все
то, что может повлиять на окончательный срок завершения работ).
Мероприятия по
производству работ в зимних условиях обосновываются
технико-экономическими расчетами и разрабатываются в специальном ППР с
использованием соответствующих технологических карт. Строительно-монтажные
работы при среднесуточной температуре ниже +5°С и
минимальной суточной температуре ниже 0°С, а также при
оттепелях производить в соответствии с «Указаниями по производству работ в
зимних условиях». При этом необходимо помнить:
организация работ на открытой
территории должна соответствовать требованиям СанПиН 2.2.3.1384-03 (глава 2.2.3
гл. VIII);
работа землеройных машин с
подготовленным к разработке грунтом должна производиться круглосуточно во
избежание промерзания грунта во время перерывов. Грунт, подлежащий
использованию для обратной засыпки котлованов и траншей, должен укладываться в
отвалы с применением мер против его промерзания. Обратную засыпку котлованов и
траншей следует производить с соблюдением следующих требований:
количество мерзлых комьев в
грунте, которым засыпают пазухи не должно превышать 15% от общего объема
засыпки;
при засыпке пазух внутри зданий
применение мерзлого грунта не допускается;
при производстве бетонных работ
в зимнее время дополнительно контролируют качество основания, опалубки и
точность установки арматуры, качество бетонной смеси при ее транспортировании и
подаче, укладку и уплотнение. При выгрузке бетонной смеси из транспортных
средств контролируют ее температуру и подвижность. Температура укладываемой
бетонной смеси должна быть не меньше плюс 15оС. Особое внимание
уделяют контролю за послойной укладкой и уплотнением смеси. При производстве
бетонных работ в зимнее время необходимо использовать бетонные смеси с
положительной температурой, добавления в бетонную смесь хлористых солей,
прогрев методом "термоса", электроподогрев непосредственно перед
укладкой, электроподогрев и паропрогрев уложенного бетона. Метод выдерживания
бетона (когда прочность бетона конструкций должна составлять к моменту
возможного промерзания не менее 50кг/см2 и не менее 50% проектной прочности)
определяется в проекте производства работ. Бетон следует укрывать участками по
3-4 м во избежание охлаждения и промерзания наружного слоя бетона (3-4 см);
в проекте производства работ
должны быть предусмотрены специальные мероприятия при заделке стыков, когда
среднесуточная температура становится ниже +5°С и
минимальная суточная температура 0°С. Для заделки
стыков могут использоваться растворы и бетоны с добавкой нитрита натрия или
методы электропрогрева. Подготовка стыка к заделке в зимних условиях
заключается в очистке его поверхностей от снега и наледи, применяя скребки,
металлические щетки, электровоздуховоды, ТЭНы или методы инфракрасного
излучения;
опалубка и арматура перед
бетонированием должны быть очищены от снега и наледи;
сварка деталей
металлоконструкций из малоуглеродистых сталей при температуре наружного воздуха
менее минус 30◦С и конструкций из среднеуглеродистых сталей при
температуре ниже минус 20◦С - запрещается;
при складировании конструкций
во избежание образования на них наледи следует применять высокие подкладки и
другие меры, защищающие от намокания сверху и исключающие обледенение стыкуемых
поверхностей зданий.
.2 Ведомость
потребных трудозатрат в человеко-днях и машино- сменах
Трудозатраты и количество
машино-смен на строительство жилого здания определяют по Государственным
элементным сметным нормам на строительные работы, используя технические
характеристики. Результаты подсчетов заносят в таблицу.
графа = (графа 5 * графа 6) / 8
часов
графа = (графа 5 * графа 7) / 8
часов
Где 8 часов - это количество
часов в рабочую смену.
№
п/п
|
Наим.
Работ
|
ГЭСН
|
Ед.
изм.
|
Кол-во
работ
|
нор.
На единицу
|
Нормативная
|
|
|
|
|
|
ч-час
|
м-час
|
ч-дн
|
маш-смен
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
.3 Календарный план
производства работ по объекту
строительство
планировочный монтажный приемка
В календарном плане
производства работ делается взаимная увязка выполнения работ, определяется
продолжительность производства отдельных работ и возведения объекта в целом.
При составлении календарного
плана учитываются основные принципы организации производства работ:
круглогодичность строительства, максимальная индустриализация строительных
процессов и внедрение поточно-скоростных методов производства работ.
При строительстве зданий и
сооружений следует:
а) максимально совмещать
различные виды строительно-монтажных работ;
б) соблюдать правила техники
безопасности;
в) работы вести силами
комплексных бригад.
Для этого отдельные
строительные процессы, выполнение которых поручается одной бригаде,
объединяются в организационно-технологические комплексы.
Продолжительность работ на
земляных механизированных процессах рассчитывается по формуле:
где: - трудоёмкость механизированного
процесса, в маш.-сменах;
- число смен;
- число машин;
Продолжительность работ, выполняемых
вручную, определяется по формуле:
где: - трудоёмкость процесса в чел.-дн;
- численность рабочих в смену;
При определении продолжительности
труда работ на всех остальных процессах, численность рабочих в смену (N)
принимается с соблюдением следующих положений:
а) наличия фронта работ, обеспечивающего
высокопроизводительный труд рабочих;
б) согласования производительности
рабочих в бригаде с производительностью обслуживающей их машины;
в) управляемости бригадой (в ней
должно быть не более 4-5 звеньев).
Построение и расчет сетевой модели.
Построение и расчет сетевой модели
осуществляется поэтапно.
этап: одновременно с заполнением
первой графы карточки-определителя работ выполняется графическое изображение
работ по возведению здания. Для этого необходимо тщательно проанализировать
перечень работ и расположить их графически так, чтобы они шли в порядке
технологической последовательности выполнения.
Первоначально детально изображаются
монтажные и строительные работы, затем отдельно специальные, причем такие
специальные работы, как санитарно-технические, электромонтажные и слаботочные
должны предусматриваться для подземной и надземной частей здания в виде
самостоятельных работ.
Принципы построения сетевых графиков
основываются на двух основных элементах: работах и событиях.
Работа - производственный процесс,
требующий затрат времени и ресурсов (отрывка котлована, монтаж ф-тов и т.п.).
Обозначается на графике сплошной стрелкой, ограниченной двумя событиями.
Различают работы действительные, требующие затрат времени и ресурсов, и работы
фиктивные (ожидания), требующие только затрат времени.
При изображении действительной
работы под стрелкой обычно указывают продолжительность и наименование работ.
Фиктивные работы (ожидание)
обусловлены технологическими перерывами в строительном процессе, либо
необходимостью ожидания завершения выполнения одного вида работ для начала
выполнения другого (набор проектной прочности монолитных бетонных конструкций).
Ожидание изображается так же, как и работа - сплошной стрелкой с указанием
продолжительности и наименования работы.
Зависимость - пунктирная
ориентированная линия, соединяющая два взаимозависящих события, показывает
последовательность выполнения работ, не требует затрат времени и ресурсов.
Событие - окончательный результат
одной или нескольких предшествующих работ, определяющих достаточность и
возможность начала выполнения последующих работ. События определяются
технологической и организационной последовательностью работ и изображается
кружками или другими геометрическими фигурами, внутри которых (или рядом)
указывается определенный № (код события). Различают начальное и конечное
событие.
Завершающее событие - не имеет
последующих работ.
Для характеристики основных
параметров сетевых графиков вводится понятие пути. Путь - непрерывная
технологическая последовательность работ в сетевом графике. Между исходным и
завершающим событиями сетевого графика обычно имеется несколько путей.
Длина пути - сумма продолжительности
составляющих их работ.
Путь, имеющий наибольшую
продолжительность по выполнению всех составляющих его работ, называется
критическим. На практике ставится задача сокращения критического пути, т.к. это
обеспечивает уменьшение общей продолжительности строительства.
При построении сетевых графиков
следует соблюдать следующие правила и условия:
1. сетью должны
охватываться все виды работ, включенные в проектно-технологическую документацию
на возведение объекта;
. каждая работа должна
иметь свой код, поэтому при изображении параллельных работ вводят зависимости
или фиктивные работы;
. стрелки в сетевом
графике должны быть направлены слева направо;
. форма сетевого графика
должна быть предельно простой, без лишних пересечений;
. большинство основных
работ следует изображать горизонтальными линиями;
. монтажные работы по
установке конструкций и оборудования увязываются с их поставкой и
укрупнительной сборкой (могут быть представлены в виде отдельной сеточной
модели);
. при определенной
последовательности исполнителей для выполнения работ в график вводят
организационные (ресурсные зависимости - ограничения), показывающие возможность
начала следующей работы лишь после освобождения рабочих и механизмов,
выполняющих предшествующую работу. Что позволяет заранее увязать работу
исполнителей в специализированный поток как внутри одного объекта, так и между
объектами.
. если необходимо
начинать последующие работы после частичного выполнения предшествующей работы,
то эта работа делится на части, каждая из которых считается самостоятельной
работой.
. если при выполнении
работ двух видов появляется возможность начать третий вид работ, то на сетевом
графике это изображается при помощи двух специальных зависимостей.
. при разработке сетевых
графиков не должно быть цепочек работ, возвращающихся к тому событию, из
которого они вышли, т.е. не должно быть замкнутых контуров (циклов).
. при разработке
сетевого графика не должно быть "хвостов" и "тупиков".
При укрупнении сетей следует
соблюдать следующие положения:
1.
группа
однородных работ может изображаться как одна работа, если в этой группе имеется
одно начальное или одно конечное событие,
2.
укрупнять
в одну работу следует только работы, которые выполняет один исполнитель (звено,
бригада, участок),
3.
в
укрупненную сеть нельзя вводить новые события, которых не было на более
детальном графике до укрупнения,
4.
наименование
работ при укрупнении сетей должно быть увязано с наименованием укрупняемых
работ.
Направление построения сети, ее
развертывание может носить различный характер. В ходе построения сети последовательность
и взаимосвязь могут выявиться такими вопросами:
1.
Какие
работы необходимо выполнить и какие условия обеспечить, чтобы можно было начать
данную работу?
2.
Какие
работы можно и целесообразно выполнять параллельно с данной работой?
3.
Какие
работы можно начать только после полного окончания данной работы?
Эти вопросы вскрывают
технологическую взаимосвязь между отдельными работами и обеспечивают логическую
строгость сетевого графика, его соответствия моделируемому комплексу работ.
Первоначально сетевой график
строят без учета продолжительности составляющих ее работ, и поэтому длина
стрелок зависит только от необходимости обеспечить простую и ясную структуру
сети и систематизированно расположить показатели и записать наименование по
каждой работе.
Уровень детализации сетевого
графика зависит от сложности строящихся объектов, группировки и кол-ва
используемых ресурсов, объемов работ и периода строительства.
При составлении первичных
сетевых графиков, имеющих наибольшую детализацию, учитывают следующие
требования к детализации работ:
·
технология
работ должна быть выражена с исчерпывающей полнотой;
·
каждая
стрелка должна выявлять отдельно работу, выполняемую бригадой определенной
специальности в определенных пространственных границах;
·
детализация
работ должна обеспечивать планирование и управление деятельностью
самостоятельных ресурсов (бригад, машин, механизмов и т.п.), позволять
рассчитывать сроки и объемы поставок материалов, конструкций и изделий и
контролировать ход этих поставок;
·
необходимо,
чтобы продолжительность работ не превышала продолжительность двух интервалов
представления оперативной информации.
2 этап: проверка правильности
построения сетевой модели, т.е. логическая зависимость и технологическая
последовательность выполнения работ возведения здания. При проверке модели
особое внимание следует обращать на устранение неувязок на стыках между
работами различных ответственных исполнителей (сантехников, электромонтажников
и т.д.), т.е. устанавливается идентичность граничных событий (входного и
выходного) и работ, для которых эти события являются начальными или конечными.
Устраняются лишние события и связи
3 этап: выполнение оформления и
подготовка сетевой модели к расчету:
·
пронумеровать
события, т.е. выполнить кодировку всех работ,
·
записать
наименования работ,
·
проставить
продолжительность работ и число рабочих, выполняющих данную работу.
4 этап: определение временных
параметров и расчет сетевого графика, определение критического пути.
К временным параметрам
относятся:
·
продолжительность
работ и путей, которые измеряют в сменах, днях, неделях,
·
сроки
наступления событий и выполнения работ,
·
резервы
времени.
На основании продолжительности
работ, составляющих полный путь (путь от исходного события сетевого графика до
завершающего), определяют продолжительность данного пути, как сумму
продолжительности находящихся на нем работ.
По отношению к
продолжительности критического пути рассчитывают сроки и временные параметры
сетевых графиков.
Ранний срок свершения события - самая
ранняя дата возможного свершения события в результате выполнения всех
предшествующих работ (с учетом их заданных продолжительностей).
Поздний срок свершения событий - самая
поздняя дата возможного свершения события, при котором не нарушается
директивный или ранний (если директивный не задан) срок наступления
завершающего события комплекса.
Ранний срок начала работы - самый
ранний из возможных сроков начала работы, определяется длиной максимального
пути от исходного события до момента начала данной работы.
Ранний срок окончания работы - это самый
ранний из возможных сроков окончания работы.
Поздний срок окончания работы - наиболее
поздний допустимый момент ее окончания, который не изменит продолжительность
критического пути.
Поздний срок начала работы - самый
поздний срок, при котором продолжительность критического пути не изменится (для
критического пути ранние и поздние сроки начала и окончания работ равны).
Свободный резерв времени -
максимальная величина времени, на которую можно отсрочить начало работы или
увеличить ее продолжительность, не изменяя раннего срока начала последующих
работ.
Полный резерв времени -
максимальное время, на которое можно отсрочить начало работы или увеличить ее
продолжительность без изменения общего директивного срока строительства, либо
раннего срока наступления завершающего события.
Расчет сетевых графиков в ручную
производится в табличной форме или графическим методом.
Расчет сети непосредственно на
графике является
самым простым и быстрым из ручных способов, причем строгое соблюдение правила
кодирования событий не обязательно.
Порядок расчета:
1.
У
исходного события под чертой (в знаменателе) ставят нуль.
2.
Для
каждого следующего события в знаменателе записывают число, равное сумме значения
раннего срока свершения предыдущего события и продолжительности работы.
3.
Если
в событие входят две работы или больше, то рассчитывают значение каждой из них,
записывая под стрелкой, но в знаменатель переносят только максимальное значение
из всех полученных.
4.
В
завершающем событии значение, записанное в знаменатель, определяющее длину
критического пути, переносят над чертой (в числитель).
5.
Значение
числителей определяют, ведя расчет от завершающего события к исходному, вычитая
из значения поздних сроков свершения конечного события продолжительность
предшествующих им работ. В отличие от расчета ранних сроков (знаменатель), если
из события выходят две работы или более, принимают не максимальное, а
минимальное значение.
6.
Критический
путь проходит через события, в которых значения в числителе и знаменателе
совпадают. Полный и частный резерв времени для работ критического пути равен
нулю.
7.
Общий
резерв времени для любой работы определяют вычитанием из значения числителя
(конечного события данной работы) суммы значений знаменателя (начального
события данной работы) и ее продолжительности.
8.
Частный
резерв для любой работы определяют вычитанием из значения знаменателя конечного
события данной работы суммы значений знаменателя начального события и продолжительности
данной работы.
Расчет сетевого
графика табличным методом события кодируются в порядке
возрастания. Сверху вниз заполняются три первые колонки.
В гр.4,5
записывают расчет ранних параметров работы - ранее начало и ранее окончание.
Расчет ведут от исходного события до завершающего. Для простых событий, в
которые входит только одна работа, ранее начало этой работы равно раннему
окончанию предшествующей работы. Ранее окончание работы равно сумме ее раннего
начала плюс продолжительность данной работы, т.е. данные гр.4+данные гр.3
заносят в гр. 5. При рассмотрении сложного события, т.е. когда ему предшествуют
две работы и более, ранее начало последующей работы будет равно наибольшему
значению их ранних окончаний предшествующих работ.
В гр. 6,7
записывают расчеты поздних параметров работ - позднее начало и позднее
окончание. Расчет ведут в обратном порядке, т.е. от завершающих работ до
исходной снизу вверх. Для простого события, из которого выходит только одна
работа, позднее окончание предшествующей работы равно позднему началу
рассматриваемой работы. Для сложного события, из которого выходит несколько
работ, позднее окончание предшествующих работ равно наименьшему из поздних
начал рассматриваемых работ.
В гр.8
- общий резерв времени определяют как разность между значениями гр.6 и 4 или
гр. 7 и 5.
В гр. 9 записывают
частный резерв времени, который определяют как разность между ранним началом
последующей работы по гр.4 и ранним окончанием, данной работы по гр. 5. Работы,
не имеющие общего резерва, естественно, не имеют и частного резерва, поэтому в
гр. 9 ставят 0 всюду, где 0 имеется в гр. 8.
Гр. 10
- критический путь при табличном методе расчета лежит на работах, общий резерв
времени которых равен 0. Отмечают знаком "+" работы, лежащие на
критическом пути, т.е. работы, имеющие 0 в гр.8.
На графике критический путь
должен представлять собой непрерывную последовательность работ от начального
события до конечного.
Построение сетевого
графика в масштабе времени.
После того, как график
рассчитан, возникает потребность представить его в более наглядной форме,
доступной для использования на любом уровне управления, т.е. в масштабе
времени. Перевод безмасштабного графика на масштаб может быть осуществлен либо
при сохранении сетевого метода построения графика путем перечерчивания его в
масштабе времени после расчета, либо переводом СГ в линейный график.
По горизонтали, так же как это
делается в любом линейном графике, проставляют даты работ. Лучше календарную
линейку выполнять двойной с показом на одной строчке порядковых рабочих дней
(смен, часов и т.д.), а на другой - привязку рабочих дат к календарным.
Продолжительность работы
определяют горизонтальной проекцией стрелки-работы, а пути - их суммой.
. Выбор монтажного
крана по техническим параметрам
К техническим параметрам
кранов, которые необходимо определить относятся:
- требуемая высота подъёма крана, м;
- требуемый вылет стрелы крана, м;
- требуемая длина стрелы крана, м;
Q - требуемая
грузоподъёмность крана, т.
Для определения требуемых параметров
крана необходимо нарисовать схему монтажа всех конструкций и определить: , ,
Требуемые параметры крана
вычисляются по формулам:
Нстр
- требуемая высота подъема крюка,
где h0 - проектная
высота ранее смонтированного элемента, м;з=0,5 м - запас по высоте,
требующийся по условиям безопасности для заводки конструкций к месту установки
или переноса их через ранее смонтированные конструкции;э - высота монтируемого
элемента в монтажном положении, м;п =1,5 м- высота полиспаста в
стянутом состоянии;стр - высота строповки в рабочем положении от
верха монтируемого элемента до низа крюка крана, м;
требуемый вылет стрелы крана,
где С=2 м - расстояние от оси
вращения крана до оси шарнира пяты стрелы;ш =1,5 м - высота шарнира
пяты стрелы от уровня стоянки крана
b -
расстояние от центра тяжести строповки монтируемого элемента до грани элемента
расположенной ближе всего к стреле крана, м (расстояние от центра тяжести
монтируемого элемента);
d=1
м - расстояние от оси стрелы до ранее смонтированного элемента, включая зазор
между элементом и стрелой, м
- требуемая длина стрелы крана;
,
где - максимальная масса монтируемых
элементов;
- масса грузозахватных
приспособлений.
Определение требуемых
параметров крана:
= 7+0,8 = 7,8 т
Выбираем стреловой кран
КС-35714.
Технические характеристики:
Характеристики
крана
|
Ед.
изм.
|
Значения
|
Тип
крана
|
-
|
Стреловой
автомобильный
|
Длина
стрелы
|
м
|
8
- 18
|
Грузоподъемность
|
т
|
16
|
Вылет
стрелы
|
м
|
1,9
- 17
|
Высота
подъема (с гуськом)
|
м
|
9,1
- 18,4 (25,0)
|
Длина
|
м
|
10
|
Ширина
|
м
|
2,5
|
Высота
|
м
|
3,42
|
Ширина
колеи
|
м
|
2,5
|
Длина
базы
|
м
|
3,1
|
. Графики
движения ресурсов по объекту
График движения трудовых
ресурсов и график доставки и расходования основных строительных материалов
строят на основе сетевого графика и принятых методов организации работ.
Способ изображения может быть
аналогичен правой части обычных календарных планов, т.е. горизонтальными
линиями в принятом масштабе времени показывают время работы строительных машин,
их число, завоз и потребление какого-либо материала, движение трудовых ресурсов,
или в цифровой форме, при которой в каждом интервале времени против
наименования ресурса проставляют его количество.
.1 График
потребности в материальных ресурсах
На основании объёмов работ
определяем потребность в строительных конструкциях, изделий и материалах.
Потребность в машинах
определяется на основании объемов работ и сроков их выполнения в соответствии с
принятыми методами производства работ.
Для выполнения работ в
соответствии с сетевым графиком необходимо организовать комплектацию объекта
материально-техническими ресурсами. С этой целью составляют график поступления
на объект основных строительных конструкций и материалов и график работы
основных строительных машин и механизмов.
Наименование
строительных конструкций, изделий, материалов и оборудования
|
Единица
измерения
|
Количество
|
График
поступления по дням, неделям, месяцам
|
1
|
2
|
3
|
4
|
6.2 График движения
основных строительных машин по объекту
Наименование
|
Число
машин
|
Среднесуточное
число машин по дням, неделям, месяцам
|
|
|
1
|
2
|
3
|
И
т.д.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
|
|
|
|
|
График движения основных
строительных машин по объекту представлен в графической части.
Представляется в виде линейного
графика, определяющего начало и окончание их работы на строительной площадке,
на котором по горизонтали отражается календарное время работы машин, а по
вертикали указываются основные машины, задействованные в производственном
процессе.
Данные о потребности объекта в
строительных машинах определяется исходя из требуемого количества машино-смен,
принятого в календарном плане производства работ.
6.2 График движения
рабочих, в том числе по профессиям
Графики движения трудовых
ресурсов выполняются на основании разработанного календарного плана
производства работ по форме таблицы:
Наименование
|
Число
рабочих
|
Среднесуточная
численность рабочих по месяцам, неделям, дням
|
|
|
1
|
2
|
3
|
И
т.д.
|
1
|
2
|
3
|
4
|
5
|
6
|
Для графика движения рабочей
силы необходимо определить коэффициент неравномерности рабочей силы, который
определяется по формуле:
= Amax / Aср,
где Amax и Aср. - максимальное
и среднее количество рабочих по графику. Коэффициент должен быть меньше или
равен 1,8 (в противном случае сетевой график необходимо корректировать за счет
частных резервов времени, так как очень неравномерное распределение рабочих в
период строительства не рационально.
Аср = ( N1*l1
+ N2*l2
+... + Nn*ln)
/ ∑l
где N1, N2,…, Nn - количество
рабочих, занятых на каждой ступени графика; l1, l2,…, ln - продолжительность
каждой ступени, дни;- общая продолжительность ведения работ,
В данном курсовом проекте Аmax
= 56 человек,
Аср=(17*8+37*24+20*17+37*8+49*4+56*3+36*5+19*2+7*24+16*6+9*2)/103
= 25 чел= 56/25 = 2.24 > 1.8
Cледовательно,
требуется оптимизация движения рабочей силы на объекте.
Ежедневное общее количество
рабочих получается путем суммирования количества всех рабочих, работающих в
данный день на всех строительных процессах (работах). Иногда при необходимости
график движения рабочей силы составляется по профессиональному признаку и
квалификации. Желательно, чтобы количество рабочих сохранялось постоянным.
В процессе автоматизированного
выполнения календарного плана в виде сетевого графика необходимо определить
продолжительность критического пути, ранние и поздние сроки начала и окончания
работ, общие и частные резервы времени.
7. Расчет ресурсов
строительства
При разработке проекта
организации строительства в соответствии со СНиП 3.01.01-85 предусматривается
обеспечение объекта всеми видами материально-технических ресурсов в строгом
соответствии с технологической последовательностью производства строительно-монтажных
работ в сроки, установленные календарными планами и графиками строительства. В
проектах производства работ принимаются решения по прокладке временных водо-,
тепло- и энергосбережения и освещения строительной площадки и рабочих мест на
основании расчетов в потребности этих ресурсов и источников их покрытия.
7.1 Определение
расчетной численности работников
По графику движения рабочих
после оптимизации максимальное количество рабочих = 56 человек.
Численность работающих (%) для
жилищно-гражданского строительства:
Работающие 84,% = 47 чел
ИТР 11% = 6 чел
Служащие 3,2% = 2 чел
МОП 1,3% = 1 чел
Количество работающих в
наиболее многочисленную смену:
(6+2)*0,5 = 4 чел (ИТР и МОП)
*0,7 = 33 чел (рабочих)
Общее число в наиболее
многочисленную смену: 33+4 = 37 чел
Число женщин 30% = 11 чел
Число мужчин 70% = 26 чел
Число пользующихся буфетом = 37
чел
.2 Определение
состава и площадей временных зданий и сооружений
№
п/п
|
Временные
здания
|
Кол-во
рабочих
|
%
одновр. польз. данным помещением
|
S помещ, м²
|
Принимаемая
S
|
Размер
здания, м
|
|
|
|
|
На
1 рабоч
|
общ
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
1
|
Прорабская
|
6
|
100
|
3
|
18
|
24,3
|
9*2,7
|
2
|
Гардеробная
|
56
|
70
|
0,9
|
35,28
|
36
|
12*3
|
3
|
Умывальная
|
33
|
50
|
0,05
|
0,825
|
26,35
|
8,5*3,1
|
4
|
Туалеты:
|
37
|
100
|
0,07
|
2,59
|
18
|
6*3
|
5
|
Для
женщин
|
11
|
100
|
0,07
|
0,77
|
2,56
|
1,6*1,6
|
6
|
Для
мужчин
|
26
|
100
|
0,07
|
1,82
|
2,56
|
1,6*1,6
|
7
|
Помещение
для обогрева и отдыха
|
37
|
50
|
1
|
18,5
|
24,3
|
9*2,7
|
7.3 Расчет
потребности в складских площадях
Запас материалов на
строительной площадке должен обеспечить бесперебойное снабжение строительных
работ. Чем больше запас, тем надежнее гарантируется ритмичность строительства.
Однако объем запаса зависит от уровня затрат на устройство и содержание склада.
Поэтому запас на складе должен быть минимальным, но достаточным для обеспечения
бесперебойного выполнения работ.
Запас хранения для строительной
площадки на стадии ПОС определяется исходя из принятого темпа работ и может
быть определен по формуле:
скл = (Qо.п./Т)*n*К1*К2,
общ - количество материалов,
деталей и конструкций, необходимых для выполнения в течение планируемого
периода заданного объема строительно-монтажных работ, м3, м2, т, шт и т.д.;-
норма запасов материалов на складе, дн.;
К1 - коэффициент
неравномерности поступления материалов на склад: для железнодорожного и водного
транспорта К1=1,1-1,2, а для автомобильного - 1,3 - 1,5; К2 - коэффициент
неравномерности потребления поступивших на склад материалов, К2 = 1,3 - 1,5; Т
- продолжительность выполнения строительно-монтажных работ, предусмотренных
календарным планом, с использованием рассматриваемого вида материала, дн.
Для предварительных расчетов
требуемую площадь склада можно определить по формуле:
тр = Qскл*К / (qскл), где
скл - количество материала,
укладываемого на 1 м2 полезной площади склада (норма складирования);
К - коэффициент использования
площади склада, учитывающий наличие проходов или проездов между стеллажами или
штабелями материалов, площади для сортировки, комплектации, затаривания,
взвешивания материалов и представляет собой отношение полезной площади склада к
общей. Значение q зависит от вида складируемого материала, способа производства
погрузочно-разгрузочных работ, а также от типа склада.
При проектировании были учтены
следующие требования: расстояние между дорогой и ограждением стройплощадки 1,5
м; между дорогой и складом более 0,5 м; между дорогой и путем движения крана -
8 м. Ввиду стесненности застраиваемой территории организован двухсторонний
въезд на застраиваемый участок, организованы 4 разворотные площадки 18Ч18 м,
исходя из размеров транспортных средств, доставляющих конструкции для
строительства.
.4 Расчет
потребности в воде на строительной площадке
На строительной площадке
применяются временные водопроводные сети производственного,
хозяйственно-питьевого и противопожарного назначения. При проектировании водопроводных
сетей определяют часовой и секундный расход воды с учетом ее использования
отдельными потребителями.
Потребность Qтp в
воде определяется суммой расхода воды на производственные Qпр и
хозяйственно-бытовые Qxоз нужды:
тp
= Qпр + Qxоз = 0,856+0,372 = 1,228
Расход воды на производственные
потребности, л/с:пр = 1,2*500*37*1,5/(3600*8) = 0,856
где qп =500 л -
расход воды на производственного потребителя (поливка бетона, заправка и мытье
машин и т.д.);
Пп - число
производственных потребителей в наиболее загруженную смену;
Кч = 1,5 -
коэффициент часовой неравномерности водопотребления;= 8 ч - число часов в
смене;
Кн = 1,2 -
коэффициент на неучтенный расход воды.
Расходы воды на
хозяйственно-бытовые потребности, л/с:xоз = 15*37*2/(3600*8) +
30*30/(60*45) = 0,372
где qx - 15 л -
удельный расход воды на хозяйственно-питьевые потребности работающего;
Пр - численность
работающих в наиболее загруженную смену;
Кч = 2 - коэффициент
часовой неравномерности потребления воды;д = 30 л - расход воды на
прием душа одним работающим;
Пд - численность
пользующихся душем (до 80 % Пр);
t1
= 45 мин - продолжительность использования душевой установки;= 8 ч - число
часов в смене.
Расход воды для пожаротушения
на период строительства Qпож
= 5 л/с.
.5 Потребность в
энергоресурсах на строительной площадке
Потребность в электроэнергии,
кВ·А, определяется на период выполнения максимального объема
строительно-монтажных работ по формуле:
(1)
где Lx
= 1,05 - коэффициент потери мощности в сети;
Рм - сумма
номинальных мощностей работающих электромоторов (бетоноломы, трамбовки,
вибраторы и т.д.);
Ро.в - суммарная
мощность внутренних осветительных приборов, устройств для электрического
обогрева (помещения для рабочих, здания складского назначения);
Ро.н - то же, для
наружного освещения объектов и территории;
Рсв - то же, для
сварочных трансформаторов;E1 = 0,7 - коэффициент потери мощности для
силовых потребителей электромоторов;
К1 = 0,5 -
коэффициент одновременности работы электромоторов;
К3 = 0,8 - то же,
для внутреннего освещения;
К4 = 0,9 - то же,
для наружного освещения;
К5 = 0,6 - то же,
для сварочных трансформаторов.
Таблица 3 - Мощности потребителей
Наименование
потребителей
|
Ед.
изм.
|
Кол.
|
Удельная
мощность, кВт
|
Суммарная
мощность, кВт
|
Мощность
электродвигателей машин, механизмов, установок, инвентарных здани
|
Установка
для прогрева бетона
|
шт.
|
1
|
80
|
80
|
Осветительные
приборы и устройства для внутреннего освещения
|
Внутреннее
освещения быт. помещени
|
м
|
100
|
0.015
|
6
|
Осветительные
приборы и устройства для наружного освещения объектов и территории
|
Освещение
проходов и проездов
|
м
|
200
|
0.005
|
1
|
Освещение
зоны производства работ
|
м
|
200
|
0.001
|
0.2
|
Сварочные
трансформаторы, мощность которых
|
шт.
|
1
|
24
|
24
|
|
|
|
|
|
|
Потребность в электроэнергии:
Р = 1,05х((80х0,5)/0,7 + 0,8х6
+ 0,9х1,2 + 0,6х24 = 81,294 кВт.
7.6 Расчет
потребности в сжатом воздухе
Сжатый воздух на стройплощадке
расходуется на обеспечение работы аппаратов, в т.ч. отбойных молотков,
перфораторов, пневмотрамбовок, для очистки поверхности от пыли. Источниками
являются стационарные компрессорные станции или передвижные компрессорные
установки.
Расчет потребности в сжатом
воздухе производится из условий работ максимального количества аппаратов,
подсоединенных к одному компрессору.
Расход воздуха приборами:
Наименование
инструментов
|
Расход
воздуха на весь объем
|
Отбойный
молоток
|
2
|
Наружный
пневматический вибратор
|
1,8
|
Пневматическая
лопата
|
1
|
Пневматический
бетонолом
|
1,6
|
Установка
для очистки от пыли
|
2
|
Пневматическая
трамбовка
|
6
|
∑
|
14,4
|
Мощность компрессорной
установки:
Q
= 1,4*∑q*Ko
= 1,4*14,4*0,9 = 18,144 м³/мин.
7.7 Расчет
потребности в тепле
Расчет потребности в тепле
производится по формуле:
общ = (Qот +Qтех) К1 хК2; кДж
/ч.
от -количества тепла на
отопление зданий
от = ( qо* (tвн- tн)*Vзд,; кДж
=1,1 при tн = -32 Со = 0,8
кДж/м3 - удельная отопительная характеристика зданиязд =1981,31 м3от = 1,1х0,8
(15-32)1981,31 = 29640,4 кДж/чтех -количества тепла на технологические нуждысуш
- количества тепла на сушку здания
К 1 -коэффициент на неучтенные
расходы тепла, = 1,15
К 2 - коэффициент, учитывающий
потери тепла в сети, = 1,15общ = Qот х 1,15х 1,15 =39199,4 кДж/ч.
8. Проектирование
стройгенплана здания
Проектирование строительных
генеральных планов (стройгенпланов) предназначено для лучшего обеспечения
строительной площадки необходимыми производственными и бытовыми условиями,
приемки, хранения и доставки на рабочее место строительных материалов, изделий
и полуфабрикатов, для нормальной работы строительных машин и механизмов,
бесперебойного снабжения водой, теплом и энергетическими ресурсами.
Тщательная разработка строительного
генерального плана (стройгенплана) позволяет снизить до разумных пределов
издержки по организации строительной площадки и, одновременно, создать
безопасные условия для производительной работы в стесненных городских условиях
и высоких темпах строительства.
Организация
основного производства на объекте:
1) Поперечная привязка
самоходных стреловых кранов при производстве работ по возведению надземной
части здания осуществляется исходя из требований соблюдения безопасного
расстояния между выступающими частями здания и конструкциями крана. Ось
движения крана должна быть расположена от выступающих частей здания на
расстоянии не менее В:
,
Где bk
-ширина колеи крана, м;
- минимальное допустимое расстояние
от выступающих частей крана до конструкции возводимого объекта, м. Принимается
не менее 0,4м на высоте более 2м.
Ось движения крана КС-35714 должна
быть расположена на расстоянии не менее:
В = 2,5/2 + 0,7 = 1,95 м,
) Продольная привязка подкрановых
путей стрелового крана заключается в определении необходимой для рациональной
организации строительства объекта длины подкрановых путей. Для определения
положения крайних стоянок крана последовательно определяются:
- крайние стоянки крана, из которых при
максимальном рабочем вылете стрелы кран «достаёт» по грузовой характеристике до
крайних углов внешнего габарита здания с противоположной от крана стороны, .
- стоянки крана, из которых можно при минимальном
рабочем вылете стрелы он обеспечивает монтаж элементов, находящихся в середине
внутреннего контура здания, .
- стоянки крана, из которых может быть обеспечен
монтаж наиболее удалённых от оси движения крана и наиболее тяжелых монтажных
элементов при рабочем вылете стрелы (при грузовой характеристике), .
Расстояние между крайними
стоянками определяется графически:
Длина подкрановых путей
определяется по формуле:
,
где- база крана по справочнику;туп
- длина тупиковой части;торм - длина тормозной части.
Принимаем длину подкранового
пути Lпп:
LПП
=
6,25·3 =18,75 м.
1) Монтажная
зона
- пространство, где возможно падение груза при установке и закреплении
элементов. Эта зона является потенциально опасной. Она определяется контурами
здания с добавлением во все стороны по 4 метра при высоте здания до 20 метров.
В этой зоне можно размещать только монтажный механизм.
Rп.гр.
= 17+0,5*3 = 18,5 м.
2) Опасная
зона крана - пространство, где возможно падение груза при
его перемещении с учетом зоны вероятного рассеивания грузов при падении. Для
башенных и самоходных стреловых кранов границу опасной зоны определяют по
формуле:
где Rmax
- максимальный рабочий вылет стрелы крана, м;
,5lmax
- половина длины наибольшего перемещаемого груза, м;
lбез
- дополнительное расстояние для безопасной работы, устанавливаемое в
соответствии с табл. 2.2 (СНиП 12-04-02).
Rоп
= 18,5+4 = 22,5 м.
3) Ширина
проезжей части автодорог принята равной 4м
одностороннее движение.
Расстояния от края проезжей части
автомобильной дороги до здания при отсутствии въезда в здание = 1,5м.
Подкрановые пути, с учетом
вылета стрелы крана от 6,5 до 12,5 м.
Конструкция временных дорог
следующая - естественные профилированные.
9. Обеспечение
качества строительно-монтажных работ, а также поставляемых оборудования,
конструкций и материалов
Контроль качества
реконструкционных работ выполнять специальными службами строительных
организаций, оснащенных техническими средствами с целью необходимой полноты и
достоверности результатов контроля, а также производственными подразделениями
подрядчиков (исполнителей) в порядке самоконтроля в процессе строительного
производства.
В производственный контроль
включать:
. Входной контроль
комплектности и технической документации, соответствие материалов, изделий,
конструкций и оборудования сопроводительным, нормативным и проектным
документам, завершенности предшествующих работ;
. Операционный контроль
соответствия производственных операций нормативным и проектным требованиям в
процессе выполнения и по завершении операций;
. Приемочный контроль
соответствия качества выполненных работ, результаты которых становятся
недоступными для контроля после начала выполнения последующих работ.
Результаты приемки работ,
скрываемых последующими работами, в соответствии с требованиями проектной и
нормативной документации оформляются актами освидетельствования скрытых работ.
Результаты приемки ответственных конструкций должны оформляться актами
промежуточной приемки конструкций.
Входной контроль материалов, изделий
и готовых конструкций осуществляется на соответствие действующим ГОСТам.
Операционный контроль качества
выполненных работ
осуществляется по указаниям и в
соответствии со «Схемами входного и операционного контроля качества
строительно-монтажных работ.
Контролируемые параметры и
средства контроля и технические регламенты операционного контроля качества
должны быть приведены в проекте производства работ.
. Организация
службы геодезического и лабораторного контроля
Геодезический контроль точности
геометрических параметров зданий (сооружений), в том числе исполнительные
съемки являются составной частью производственного контроля качества.
Геодезический контроль включает определение действительного планового и
высотного положения и положения относительно вертикали элементов, конструкций и
частей зданий (сооружений) как на стадии временного закрепления (операционный
контроль), так и после окончательного их закрепления (приемочный контроль).
Методы геодезического контроля
точности геометрических параметров зданий (сооружений) должны предусматриваться
на разных стадиях производственного контроля качества строительно-монтажных
работ, т.е. при входном, операционном и приемочном контролях.
В привлекаемой к строительству
подрядной строительной организации должна быть организована служба
геодезического и лабораторного контроля. В комплекс основных геодезических
работ, выполняемых строительно-монтажными организациями, входят:
а) приемка от заказчика
геодезической разбивочной основы для строительства с осмотром закрепленных на
местности знаков, в том числе главных (основных) осей зданий и сооружений,
трасс инженерных коммуникаций, с соответствующей технической документацией;
б) проверка геометрических
размеров, координат и высотных отметок в рабочих чертежах и согласование в
установленном порядке вопросов по устранению обнаруженных в них неувязок;
в) составление проектов
производства геодезических работ (ППГР) или геодезической части проектов
производства работ (ППР) и согласование проектов организации строительства (ПОС)
в части создания геодезической разбивочной основы и ведения геодезических работ
в процессе строительства;
г) осуществление разбивочных
работ в процессе строительства, с передачей необходимых материалов линейному
персоналу;
д) контроль за сохранностью знаков
геодезической разбивочной основы и организация восстановления их в случае
утраты;
е) проведение выборочного
инструментального контроля за соблюдением геометрических параметров зданий,
сооружений, конструкций и их элементов в процессе строительно-монтажных работ,
а также контроля за перемещениями и деформациями конструкций и элементов зданий
и сооружений в процессе производства строительно-монтажных работ в случаях,
предусмотренных ППР;
ж) осуществление исполнительных
съемок, составление исполнительной геодезической документации по законченному
реконструируемому зданию и их отдельных частей, а также подземных инженерных
коммуникаций (в открытых траншеях).
На лабораторию подрядной
строительной организации на период строительства возлагаются функции:
а) контроля качества
строительно-монтажных работ в порядке, установленном схемами операционного
контроля;
б) проверки соответствия
стандартам, техническим условиям, техническим паспортам и сертификатам,
поступающим на строительство строительных материалов, конструкций и изделий;
в) определения
физико-химических характеристик местных строительных материалов;
г) подготовки актов о не
качественности строительных материалов, конструкций и изделий, поступающих на
строительство;
д) подбора составов бетонов,
растворов, мастик, антикоррозионных и других строительных составов и выдача
разрешений на их применение; контроль за дозировкой и приготовлением бетонов,
растворов, мастик и составов;
е) контроля за соблюдением
правил транспортировки, разгрузки и хранения строительных материалов,
конструкций и изделий;
ж) контроля за соблюдением
технологических режимов при производстве строительно-монтажных работ;
з) отбора проб грунта, бетонных
и растворных смесей, изготовление образцов и их испытание; контроль и испытание
сварных соединений; определение прочности бетона в конструкциях и изделиях
неразрушающими методами; контроль за состоянием грунта в основаниях
(промерзание, оттаивание);
и) участие в решении вопросов
по распалубливанию бетона и нагрузке изготовленных из него конструкций и
изделий;
к) участие в оценке качества
строительно-монтажных работ при приемке их от исполнителей (бригад, звеньев);
Строительная лаборатория
обязана вести журналы регистрации осуществленного контроля и испытаний, в том
числе отбора проб, испытаний строительных материалов и изделий, подбора
различных составов, растворов и смесей, контроля качества строительно-монтажных
работ, контроля за соблюдением технологических режимов при производстве работ и
т.п., а также регистрировать температуру наружного воздуха.
Строительная лаборатория дает
по вопросам, входящим в её компетенцию, указания, обязательные для
производственного линейного персонала. Эти указания вносятся в журнал работ, и
выполнение их контролируется строительными лабораториями.
11. Мероприятия по
охране труда
При производстве
строительно-монтажных работ необходимо строгое соблюдение СНиП 12-03-99
«Безопасность труда в строительстве», «Правил устройства и безопасной
эксплуатации грузоподъемных кранов» Госгортехнадзора России, «Правил пожарной
безопасности в Российской Федерации» ППБ-01-93*, Санитарно-гигиенических норм и
правил Минздрава России.
Устройство и эксплуатация
электроустановок должны осуществляется в соответствии с требованиями «Правил
устройства электроустановок»(ПУЭ), «Правил техники безопасности эксплуатации
электроустановок потребителей» (ПТБ), «Правил эксплуатации электроустановок
потребителей».
Устройство и техническое
обслуживание временных электрических сетей на территории стройплощадки следует
осуществлять силами электротехнического персонала, имеющего соответствующую
квалификационную группу по электробезопасности.
При производстве работ должно
быть уделено особое внимание правилам установки и эксплуатации монтажных и
грузоподъемных кранов, строительных механизмов, устройству ограждений опасных
мест, выполнении. Электрозащитных устройств для инструментов и механизмов,
работающих на электрической энергии (включая электросварку).
При производстве работ на
строительной площадке расстояние между двумя и более механизмами должно быть не
менее суммы радиусов их опасных зон плюс 5м. при невозможности соблюдения этого
требования в стесненных условиях рабочие, обслуживающие один из механизмов,
должны временно прекратить работы и выйти из опасной зоны работающего
механизма.
Опасные для движения зоны
следует ограждать или выставлять на их границах предупредительные плакаты и
сигналы, видимые как в дневное, так и ночное время.
Строительная площадка, участки
работ и рабочие места, проезды и подходы к ним в темное время суток должны быть
освещены в соответствии с требованиями ГОСТ 12.1.046. Освещение закрытых
помещений должно соответствовать требованиям СНиП 23-05.
Проходы, проезды и
погрузочно-разгрузочные площадки не загромождать, очищать от мусора и
строительных отходов. В зимнее время регулярно очищать проезжую часть от снега
и льда, а пешеходные дорожки, кроме того, посыпать песком.
Работать на кране разрешается
только после обследования места его установки лицом, ответственным за
безопасное перемещение грузов с записью в сменном журнале. К строповке
допускаются только лица, имеющие удостоверение такелажника.
Производство земляных работ в
зоне действующих коммуникаций следует осуществлять под непосредственным
руководством прораба, а в охранной зоне кабеля, находящегося под напряжением,
кроме того, под наблюдением работников электрохозяйств.
Места расположения подземных
коммуникаций обозначить хорошо видимыми знаками и надписями.
Перед допуском рабочих в
котлован глубиной более 1,3м должна быть проверена устойчивость откосов или
крепления стен.
При выполнении сварочных работ
обязательно выполнять требования ГОСТ 12.3.003-75 «Работы электросварочные».
Ответственность за соблюдение
техники безопасности возлагается:
за техническое состояние машин
и средств защиты - на организацию, на балансе которой они находятся;
за проведение обучения и
инструктажа по безопасности труда - на организацию, в штате которой состоят
работающие;
за соблюдение требований
безопасности труда при производстве работ - на организацию, осуществляющую
работы.
Конкретные мероприятия по
созданию условий для безопасного и безвредного выполнения работ на
стройплощадке в целом и на отдельных рабочих местах разрабатывается в проекте
производства работ.
Все работы на объекте вести под
непосредственным руководством лица, ответственного за безопасное производство
работ.
Пожарную безопасность на
строительной площадке и рабочих местах обеспечить в соответствии с требованиями
«Правил пожарной безопасности в Российской Федерации» ППБ-01-93*.
До начала строительно-монтажных
работ стройплощадка должна быть обеспечена противопожарным водоснабжением и
комплектом первичных средств пожаротушения (песок, лопаты, багры, ведра,
огнетушители), уточнить и обозначить места нахождения пожарных гидрантов для
обеспечения требуемого радиуса их обслуживания до 150м и возможности подъезда к
ним пожарных машин.
Назначить ответственное лицо из
числа ИТР, работающих на площадке, отвечающее за исправность,
укомплектованность и обеспеченность свободного прохода к пожарному пункту.
Провести обучение рабочих и служащих правилам пожарной безопасности и
инструкций и порядке работы с пожароопасными веществами и материалами;
соблюдении противопожарного режима и о действии людей при возникновении пожара.
Обеспечить надежную радио или
телефонную связь с ближайшей пожарной частью.
В местах, содержащих горючие
или воспламеняющиеся материалы, курение должно быть запрещено, а пользование
открытым огнем допускается только в радиусе более 50м.
На стройплощадке не накапливать
горючие вещества (жирные масляные тряпки, опилки или отходы пластмасс), их
следует хранить в закрытых металлических контейнерах в безопасном месте.
На рабочих местах, где
принимаются или приготавливаются клеи, мастики, краски и другие материалы,
выделяющие взрывоопасные или вредные вещества, не допускаются действия с
использованием огня или вызывающие искрообразование. Эти рабочие места должны
проветриваться. Электроустановки в таких помещениях (зонах) должны быть в
невзрывоопасном исполнении. Кроме того, должны быть приняты меры,
предотвращающие возникновение и накопление зарядов статического электричества.
12. Мероприятия по
охране окружающей среды
Для защиты окружающей среды,
для охраны поверхностных вод рекомендуется:
осуществлять организацию
стройплощадки, участков работ и рабочих мест в соответствии с требованиями СНиП
12-03-01;
постоянно контролировать
содержание вредных веществ в воздухе рабочих зон;
механизмы, работающие на
строительной площадке, должны быть проверены на токсичность;
не допускать слива
горюче-смазочных материалов на землю. Отработанные масла и обтирочные материалы
собирать в контейнеры и удалять за пределы стройплощадки в специально
отведенные места;
следить за чистотой машин и
механизмов, не допускать работы двигателей вхолостую и в нерабочее время;
пылевидные материалы хранить в
закрытых емкостях, принимая меры против их распыления;
строительный мусор со
строящихся зданий опускать по закрытым желобам или в контейнерах;
не допускать разжигания костров
для обогрева рабочих и сжигания старых маши;
в летнее время периодически
увлажнять дороги и территорию строительной площадки для предотвращения
загрязнения атмосферы;
максимально сохранять зеленые
насаждения;
не допускать мойки машин на
строительной площадке;
не допускать мойки машин на
строительной площадке;
не допускать захоронения в почву
строительных материалов;
. Продолжительность
строительства
Продолжительность строительства
определяем по пособию к СНиП 1.04.03-85 по определению продолжительности
строительства предприятий, зданий и сооружений, в зависимости от стоимости СМР,
переведенных в цены 1984 года.
Согласно таблицы 21 пособия к
СНиП 1.04.03-85 «по определению продолжительности строительства предприятий,
зданий и сооружений» для стоимости строительства в ценах 1984 года, равным
2,500 млн. руб. продолжительность реконструкции составляет 10 мес. или 0,83
года.
Особенности реконструкционного
производства, необходимость остановок в ходе работ, необычный их состав,
повышенные требования к качеству выполнения работ, проведение дополнительных
исследований и выполнение дополнительных проектных работ потребуют увеличение
сроков проведения реконструкционных работ.
Список
использованной литературы
1. CП 48.13330 Организация строительства.
. СНиП 3.03.01-87 Несущие и ограждающие
конструкции.
. СНиП 3.04.01-87 Изоляционные и
отделочные покрытия.
. СНиП 12-03-2001 "Безопасность
труда в строительстве. Часть Общие требования" Часть 1.
. СНиП 12-04-2002 "Безопасность
труда в строительстве. Часть Общие требования" Часть 2.
. СП 52-103-2007 Железобетонные
монолитные конструкции зданий.
. СП52-101-2003 Бетонные и железобетонные
конструкции без предварительного напряжения арматуры.
. МДС 12-43.2008 Нормирование
продолжительности строительства зданий и сооружений.
. МДС 12-46.2008 Методические
рекомендации по разработке и оформлению проекта организации строительства,
проекта организации работ по сносу (демонтажу), проекта производства работ.
. МДС 12-81.2007 Методические
рекомендации по разработке и оформлению проекта организации строительства и
проекта производства работ.
11. РД
11-06-2007 <http://www.stroyplan.ru/docs.php?showitem=50666> Методические
рекомендации о порядке разработки проектов производства работ грузоподъемными
машинами и технологических карт погрузочно-разгрузочных работ.
. Менеджмент
в строительстве: Учебное пособие / Под общей ред. И.С. Степанова. - М: Юрайт,
1999. -540 с.
. Л.Г.Дикман:
Организация строительного производства. Учебник для строительных вузов. - 4-е
изд., переб. и доп. - М.: Издательство Ассоциации Строительных Вузов, 2002 -512
с
. А.К.Шрейбер
и др.: Организация и планирование строительного производства: Учебник для
строительных вузов. - М.: Высшая школа, 1987 -368 с.
. Организация
строительного производства /В.В.Шахпаронов и др.; Под ред. В.В.Шахпаронова -
2-е изд., перераб. И доп. -М.: Стройиздат, 1987 -460 с (Справочник строителя)
. Стратегический
менеджмент в строительстве: Учебное пособие / Н.С.Куприянов, О.В.Михненков,
Т.С.Щербакова -. М: ИНФРА-М, 2004. -336 с.
