ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

РЕФЕРАТ

ПО ФИЗИКЕ

Электромагнитное оружие

Томск 2014

Оглавление

Введение

. Электромагнитные ускорители масс

.1 Пушка Гаусса

.2 Rail gun

.3 Лазер

.4 Микроволновые пушки

.5 Электромагнитная бомба

.6 Сверхрадиочастотное оружие

. Воздействие ЭМО на объекты

. Тактика применения ЭМО

. Защита от ЭМО

Список литературы

Введение

Электромагнитное оружие (ЭМО) - оружие, в котором для придания начальной скорости снаряду используется магнитное поле, либо энергия электромагнитного излучения используется непосредственно для поражения цели.

В первом случае магнитное поле используется как альтернатива взрывчатым веществам в огнестрельном оружии. Во втором - используется возможность наведения токов высокого напряжения и выведения из строя электрического и электронного оборудования в результате возникающего перенапряжения, либо вызывание болевых эффектов или иных эффектов у человека. Оружие второго типа позиционируется как безопасное для людей и служащее для вывода из строя техники противника или приводящих к небоеспособности живой силы противника; относится к категории Оружие нелетального действия.

Помимо магнитных ускорителей масс, существует множество других типов оружия, использующих для своего функционирования электромагнитную энергию. Рассмотрим наиболее известные и распространенные их типы.

1.      Электромагнитные ускорители масс

1.1 Пушка Гаусса

Названа по имени ученого и математика Гаусса, в честь имени которого названы единицы измерения магнитного поля. 10000Гс = 1Тл) можно описать так. В цилиндрической обмотке (соленоиде) при протекании через нее электрического тока возникает магнитное поле. Это магнитное поле начинает втягивать внутрь соленоида железный снаряд, который от этого начинает разгоняться. Если в тот момент, когда снаряд окажется в середине обмотки ток в последней отключить, то втягивающее магнитное поле исчезнет и снаряд, набравший скорость, свободно вылетит через другой конец обмотки. Чем сильнее магнитное поле и чем быстрее оно отключается - тем сильнее вылетает снаряд.

На практике конструкция простейшего гаусс-гана представляет собой намотанную в несколько слоев на диэлектрическую трубку медную проволоку и конденсатор большой емкости. Внутрь трубки перед самым началом обмотки устанавливается железный снаряд (часто гвоздь со спиленной шляпкой) и предварительно заряженный конденсатор при помощи электрического ключа замыкается на обмотку.

Параметры обмотки, снаряда и конденсаторов должны быть согласованы таким образом, чтобы при выстреле к моменту подлета снаряда к середине обмотки ток в последней уже успевал бы уменьшится до минимального значения, т.е. заряд конденсаторов был бы уже полностью израсходован. В таком случае КПД одноступенчатого МУ будет максимальным.

Рисунок 1. Схема сборки "гаус гана"

электромагнитный оружие ускоритель частота

1.2 Rail gun

Помимо “гаусс ганов”, существует ещё как минимум 2 типа ускорителей масс - индукционные ускорители масс (катушка Томпсона) и рельсовые ускорители масс, так же известные как “рэйл ганы” (от англ. “Rail gun” - рельсовая пушка).

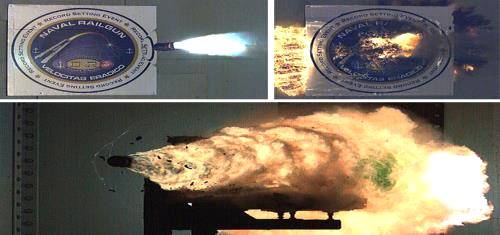

Рисунок 2. Испытательный выстрел Rail Gun

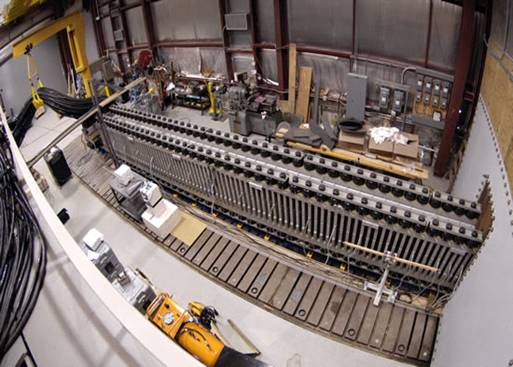

Рисунок 3. Американский Rail Gun

В основу функционирования индукционного ускорителя масс положен принцип электромагнитной индукции. В плоской обмотке создается быстро нарастающий электрический ток, который вызывает в пространстве вокруг переменное магнитное поле. В обмотку вставлен ферритовый сердечник, на свободный конец которого надето кольцо из проводящего материала. Под действием переменного магнитного потока, пронизывающего кольцо в нём возникает электрический ток, создающий магнитное поле противоположной направленности относительно поля обмотки. Своим полем кольцо начинает отталкиваться от поля обмотки и ускоряется, слетая со свободного конца ферритового стержня. Чем короче и сильнее импульс тока в обмотке, тем мощнее вылетает кольцо.

Иначе функционирует рельсовый ускоритель масс. В нем проводящий снаряд движется между двух рельс - электродов (откуда и получил свое название - рельсотрон), по которым подается ток. Источник тока подключается к рельсам у их основания, поэтому ток течет как бы в догонку снаряду и магнитное поле, создаваемое вокруг проводников с током, полностью сосредоточенно за проводящим снарядом. В данном случае снаряд является проводником с током, помещённым в перпендикулярное магнитное поле, созданное рельсами. На снаряд по всем законам физики действует сила Лоренца, направленная в сторону противоположную месту подключения рельс и ускоряющая снаряд. С изготовлением рельсотрона связан ряд серьезных проблем - импульс тока должен быть настолько мощным и резким, чтобы снаряд не успел бы испарится (ведь через него протекает огромный ток!), но возникла бы ускоряющая сила, разгоняющая его вперед. Поэтому материал снаряда и рельс должен обладать как можно более высокой проводимостью, снаряд как можно меньшей массой, а источник тока как можно большей мощностью и меньшей индуктивность. Однако особенность рельсового ускорителя в том, что он способен разгонять сверхмалые массы до сверх больших скоростей. На практике рельсы изготавливают из безкислородной меди покрытой серебром, в качестве снарядов используют алюминиевые брусочки, в качестве источника питания - батарею высоковольтных конденсаторов, а самому снаряду перед вхождением на рельсы стараются придать как можно большую начальную скорость, используя для этого пневматические или огнестрельные пушки.

Помимо ускорителей масс к электромагнитному оружия относятся источники мощного электромагнитного излучения, такие как лазеры и магнетроны.

1.3 Лазер

Он известен всем. Состоит из рабочего тела, в котором при выстреле создается инверсная населенность квантовых уровней электронами, резонатора для увеличения пробега фотонов внутри рабочего тела и генератора, который эту самую инверсную населённость будет создавать. В принципе, инверсную населённость можно создать в любом веществе и в наше время проще сказать, из чего НЕ делают лазеры. Лазеры могут классифицироваться по рабочему телу: рубиновые, СО2, аргоновые, гелий-неоновые, твердотельные (GaAs), спиртовые, и т.д., по режиму работы: импульсные, непрерывные, псевдонепрерывные, могут классифицироваться по количеству используемых квантовых уровней: 3х уровневый, 4х уровневый, 5и уровневые. Так же лазеры классифицируют по частоте генерируемого излучения - микроволновые, инфракрасные, зеленые, ультрафиолетовые, рентгеновские, и т.д. КПД лазера обычно не превышает 0,5%, однако сейчас ситуация изменилась - полупроводниковые лазеры (твердотельные лазеры на основе GaAs) имеют КПД свыше 30% и в наши дни могут обладать мощностью выходного излучения аж до 100(!) Вт, т.е. сравнимую с мощными "классическими" рубиновыми или СО2 лазерами. Кроме того, существуют газодинамические лазеры, менее всего похожие на другие типы лазеров. Их отличие в том, что они способны производить непрерывный луч огромной мощности, что позволяет использовать их для военных целей. В сущности, газодинамический лазер представляет собой реактивный двигатель, перпендикулярно газовому потоку в котором стоит резонатор. Раскаленный газ, выходящий из сопла, находится в состоянии инверсной населённости. Стоит добавить к нему резонатор - и многомеговаттный поток фотонов полетит в пространство.

1.4 Микроволновые пушки

Основным функциональным узлом является магнетрон - мощный источник микроволнового излучения. Недостатком микроволновых пушок является их чрезмерная даже по сравнению с лазерами опасность применения - микроволновое излучение хорошо отражается от препятствий и в случае стрельбы в закрытом помещении облучению подвергнется буквально все внутри! Кроме того, мощное микроволновое излучение смертельно для любой электроники, что так же надо учитывать.

Рисунок 4. Передвижная радиолокационная система

1.5 Электромагнитная бомба

Электромагнитная бомба, также называемая «электронная бомба» - генератор радиоволн высокой мощности, приводящих к уничтожению электронного оборудования командных пунктов, систем связи и компьютерной техники. Создаваемая электрическая наводка по мощности воздействия на электронику оказывается сравнимой с ударом молнии. Относится к классу «оружие нелетального действия».

По принципу разрушения техники разделяются на низкочастотные, использующие для доставки разрушающего напряжения наводку в линиях электропередач, и высокочастотные, вызывающие наводку непосредственно в элементах электронных устройств и обладающие высокой проникающей способностью - достаточно мелких щелей для вентиляции для проникновения волн внутрь оборудования.

Впервые эффект электромагнитной бомбы был зафиксирован в 50-е годы XX века, когда проходили испытания американской водородной бомбы. Взрыв был произведён в атмосфере над Тихим океаном. Результатом было нарушение электроснабжения на Гаваях из-за воздействия электромагнитного импульса высотного ядерного взрыва.

Изучение показало, что взрыв имел непредвиденные последствия. Лучи достигли Гавайских островов, расположенных в сотнях километров от места испытания, и радиопередачи были нарушены до самой Австралии. Взрыв бомбы, помимо мгновенных физических результатов, воздействовал на электромагнитные поля на огромном расстоянии. Однако в дальнейшем взрыв ядерной бомбы как источник электромагнитной волны был признан неэффективным из-за малой точности, а также множества побочных эффектов и неприемлемости в политическом плане.

В качестве одного из вариантов генератора была предложена конструкция в форме цилиндра, в котором создаётся стоячая волна; в момент активации стенки цилиндра быстро сжимаются направленным взрывом и разрушаются на торцах, в результате чего создаются волна очень малой длины. Поскольку энергия излучения обратно пропорциональна длине волны, в результате уменьшения объёма цилиндра мощность излучения резко возрастает.

Доставка этого устройства может быть произведена любым известным способом - от авиации до артиллерии. Применяются как и более мощные боеприпасы с использованием в боевой части ударно-волновых излучателей (УВИ), так и менее мощные с использованием пьезоэлектрических генераторов частоты (ПГЧ)

1.6 Сверхрадиочастотное оружие

Радиочастотное - оружие, действие которого основано на использовании электромагнитных излучений сверхвысокой (СВЧ) частоты (0,3-30 ГГц) или очень низкой частоты (менее 100 Гц). Объектами поражения этого оружия является живая сила. При этом имеется в виду способность электромагнитных излучений в диапазоне сверхвысоких и очень низких частот вызывать повреждения жизненно важных органов человека (мозга, сердца, сосудов). Оно способно воздействовать на психику, нарушая при этом восприятие окружающей действительности, вызывая слуховые галлюцинации и др.

Когда впервые это оружие было испробовано, наблюдалось много изменений в поведении организмов (в данном случае подопытных крыс). Например, крысы «шарахались» от стен, «защищались» от чего-то. Некоторые подверглись дезориентации, некоторые погибли (разрыв мозга или сердечной мышцы). В журнале «Наука и жизнь» описывались подобные опыты с «электромагнитным стимулированием мозга», результат их был таков: у крыс нарушалась работа памяти и пропадали условные рефлексы.

Так же существует теория, согласно которой с помощью электромагнитного излучения можно влиять на психику человека, не разрушая организм, а вызывая определенные эмоции либо склонять к каким-либо действиям.

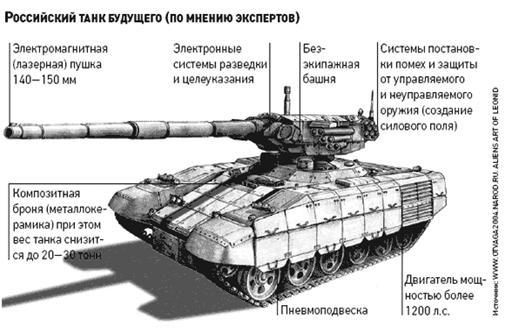

Рисунок 5. Танк Будущего РФ

2.      Воздействие ЭМО на объекты

Принцип действия ЭМО основан на кратковременном электромагнитном излучении большой мощности, способном вывести из строя радиоэлектронные устройства, составляющие основу любой информационной системы. Элементная база радиоэлектронных устройств весьма чувствительна к энергетическим перегрузкам, поток электромагнитной энергии достаточно высокой плотности способен выжечь полупроводниковые переходы, полностью или частично нарушив их нормальное функционирование. Как известно, напряжения пробоя переходов невысоки и составляют от единиц до десятков вольт в зависимости от типа прибора. Так, даже у кремниевых сильноточных биполярных транзисторов, обладающих повышенной прочностью к перегревам, напряжение пробоя находится в пределах от 15 до 65 В, а у арсенидгаллиевых приборов этот порог равен 10 В. ЗУ, составляющие существенную часть любого компьютера, имеют пороговые напряжения порядка 7 В. Типовые логические ИС на МОП-структурах - от 7 до 15 В, а микропроцессоры обычно прекращают свою работу при напряжениях 3,3-5 В.

Помимо необратимых отказов импульсное электромагнитное воздействие может вызвать восстанавливаемые отказы, или парализацию радиоэлектронного устройства, когда из-за возникающих перегрузок оно на какой-то отрезок времени теряет чувствительность. Возможны также ложные срабатывания чувствительных элементов, что может привести, например, к детонации боеголовок ракет, бомб, артиллерийских снарядов и мин.

По спектральным характеристикам ЭМО можно разделить на два вида: низкочастотное, создающее электромагнитное импульсное излучение на частотах ниже 1 МГц, и высокочастотное, обеспечивающее излучение СВЧ-диапазона. Оба вида ЭМО имеют различия также в способах реализации и в какой-то мере в путях воздействия на радиоэлектронные устройства. Так, проникновение низкочастотного электромагнитного излучения к элементам устройств обусловлено, в основном, наводками на проводную инфраструктуру, включающую телефонные линии, кабели внешнего питания, подачи и съема информации. Пути же проникновения электромагнитного излучения СВЧ-диапазона более обширны - они еще включают прямое проникновение в радиоэлектронную аппаратуру через антенную систему, поскольку СВЧ-спектр охватывает и рабочую частоту подавляемой аппаратуры. Имеющее место проникновение энергии через конструктивные отверстия и стыки зависит от их размеров и длины волны электромагнитного импульса - наиболее сильная связь возникает на резонансных частотах, когда геометрические размеры соизмеримы с длиной волны. На волнах, длиннее резонансной, связь резко уменьшается, поэтому воздействие низкочастотного ЭМО, зависящее от наводок через отверстия и стыки в корпусе аппаратуры, невелико. На частотах же выше резонансной спад связи происходит медленнее, но из-за множества типов колебаний в объеме аппаратуры возникают острые резонансы.

Если поток СВЧ-излучения достаточно интенсивен, то воздух в отверстиях и стыках ионизируется и становится хорошим проводником, экранирующим аппаратуру от проникновения электромагнитной энергии. Таким образом, увеличение падающей на объект энергии может привести к парадоксальному уменьшению энергии, воздействующей на аппаратуру, и, как следствие, к снижению эффективности ЭМО.

Электромагнитное оружие обладает также биологическим воздействием на животных и человека, в основном связанное с их нагревом. При этом страдают не только непосредственно нагреваемые органы, но и те, что напрямую не контактируют с электромагнитным излучением. В организме возможны хромосомные и генетические изменения, активация и дезактивация вирусов, изменения иммунологических и даже поведенческих реакций. Опасным считается подъем температуры тела на 1оС, и продолжение облучения в этом случае может привести к смертельному исходу.

Экстраполяция данных, полученных на животных, позволяет установить опасную для человека плотность мощности. При длительном облучении электромагнитной энергией с частотой до 10 ГГц и плотностью мощности от 10 до 50 мВТ/см2 могут возникнуть конвульсии, состояние повышенной возбудимости и произойти потеря сознания. Заметный нагрев тканей при воздействии одиночных импульсов такой же частоты происходит при плотности энергии около 100 Дж/см2. На частотах выше 10 ГГц допустимый порог нагрева снижается, поскольку вся энергия поглощается поверхностными тканями. Так, на частоте в десятки гигагерц и плотности энергии в импульсе всего 20 Дж/см2 наблюдается ожог кожи.

Возможны и другие последствия облучения. Так, может временно нарушиться нормальная разность потенциалов мембран клеток тканей. При воздействии одиночного СВЧ-импульса длительностью от 0,1 до 100 мс с плотностью энергии до 100 мДж/см2 меняется активность нервных клеток, возникают изменения в электроэнцефалограмме. Импульсы малой плотности (до 0,04 мДж/см2 ) вызывают слуховые галлюцинации, а при более высокой плотности энергии может быть парализован слух или даже повреждена ткань слуховых органов.

3.      Тактика применения ЭМО

Электромагнитное оружие может применяться как в стационарном, так и мобильном вариантах. При стационарном варианте легче выполнить массогабаритные и энергетические требования к аппаратуре и упростить ее обслуживание. Но в этом случае необходимо обеспечивать высокую направленность электромагнитного излучения в сторону цели во избежание поражения собственных радиоэлектронных устройств, что возможно только благодаря применению остронаправленных антенных систем. При реализации СВЧ-излучения использование остронаправленных антенн не составляет проблемы, чего нельзя сказать относительно низкочастотного ЭМО, для которого мобильный вариант имеет ряд преимуществ. Прежде всего, легче решается проблема защиты собственных радиоэлектронных средств от воздействия ЭМО, поскольку боевое средство можно доставить непосредственно к месту расположения объекта воздействия и только там привести его в действие. И кроме того, отпадает необходимость в применении направленных антенных систем, а в ряде случаев вообще можно обойтись без антенн, ограничившись непосредственной электромагнитной связью между генератором ЭМО и электронными устройствами противника.

Доставка ЭМО к цели возможна также с помощью специальных снарядов. Электромагнитный боеприпас среднего калибра (100-120 мм) при срабатывании формирует импульс излучения длительностью в несколько микросекунд со средней мощностью в десятки мегаватт и пиковой - в сотни раз больше. Излучение - изотропное, способное на расстоянии 6-10 м подорвать детонатор, а на расстоянии до 50 м - вывести из строя систему опознавания “свой-чужой”, блокировать пуск зенитной управляемой ракеты из переносного зенитно-ракетного комплекса, временно или окончательно вывести из строя неконтактные противотанковые магнитные мины [11].

При размещении ЭМО на крылатой ракете момент его срабатывания определяется датчиком навигационной системы, на противокорабельной ракете - радиолокационной головкой наведения, а на ракете “воздух-воздух” - непосредственно системой взрывателя. Использование ракеты в качестве носителя электромагнитной боеголовки неизбежно влечет ограничение массы ЭМО из-за необходимости размещения электрических аккумуляторов для приведения в действие генератора электромагнитного излучения. Отношение полной массы боеголовки к массе запускаемого оружия составляет примерно от 15 до 30% (для американской ракеты AGM/BGM-109 “Томагавк” - 28%).

Эффективность ЭМО была подтверждена в военной операции “Буря в пустыне”, где применялись преимущественно самолеты и ракеты и где основой военной стратегии было воздействие на электронные устройства сбора и обработки информации, целеуказания и элементы связи с целью парализации и дезинформации системы ПВО.

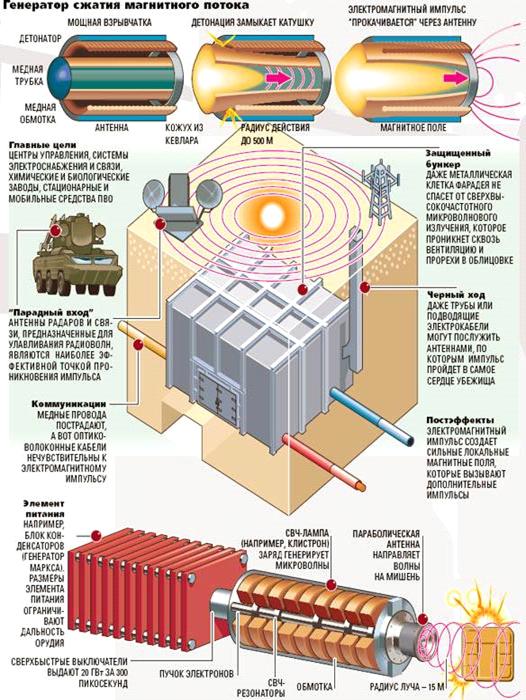

Рисунок 6. Генератор сжатия магнитного потока

4.      Защита от ЭМО

Наиболее эффективная защита от ЭМО - это, конечно, предотвращение его доставки путем физического уничтожения носителей, как и при защите от ядерного оружия. Однако это не всегда достижимо, поэтому следует прибегать также к мерам электромагнитной защиты самой радиоэлектронной аппаратуры. К таким мерам, очевидно, следует прежде всего отнести полную экранировку самой аппаратуры, а также помещений, в которых она размещается. Известно, что если помещение уподобить клетке Фарадея, предотвращающей проникновение внешнего электромагнитного поля, то защита аппаратуры от ЭМО будет полностью обеспечена. Однако в реальности такая экранировка невозможна, поскольку аппаратуре необходимы подводка электропитания извне и каналы связи для приема и передачи информации. Сами каналы связи также должны иметь защиту от проникновения по ним к аппаратуре электромагнитных воздействий. Установка фильтров в данном случае не спасает, поскольку они работают только в определенной полосе частот и соответствующим образом настраиваются, и фильтры, предназначенные для защиты от низкочастотного ЭМО, не будут защищать от воздействия высокочастотного и наоборот. Хорошую защиту от электромагнитных наводок по каналам связи могут обеспечить используемые вместо них волоконно-оптические линии, однако для цепей питания этого сделать невозможно.

Проблему защиты от ЭМО усугубляет еще и то, что развитие современных информационных систем идет по пути их дезинтеграции. Вместо больших центров по приему и обработке информации в каждом учреждении предпочитают иметь свои компьютерные сети, использующие телефонные линии. Это повышает уязвимость радиоэлектронной аппаратуры по отношению к ЭМО, в результате чего применение ЭМО в военных конфликтах становится еще более целесообразным и реальным. При рассмотрении способов защиты от ЭМО следует также учитывать необходимость устранения любых паразитных излучений защищаемой аппаратуры, поскольку они не только демаскируют аппаратуру, но и способствуют прицельному наведению ЭМО.

Существует достаточно оснований полагать, что в будущем все значимые боевые операции будут начинаться с массированного применения ЭМО, способного нанести серьезный ущерб военно-промышленному потенциалу страны и облегчить проведение последующих военных операций.

Учитывая эффективность и перспективность использования ЭМО в военных операциях, а также преимущества тех, кто владеет этим видом оружия, разработку ЭМО держат в строжайшей тайне под грифом более высоким, чем “Совершенно секретно”, и все проблемы обсуждают только на закрытых заседаниях. Примером может служить секретная научно-техническая конференция, проведенная в июне 1995 г. в предместье Вашингтона только для американцев, на которой обсуждались эффекты от воздействия ЭМО не только на радиоэлектронное оборудование, но также на животных и человека [8]. Отсутствие данных о результатах использования ЭМО в Югославии объясняется и режимом секретности, и желанием сохранить столь эффективное оружие для более серьезных боевых операций.

Сегодня технологией ЭМО в полной мере владеют только США и Россия, однако нельзя не учитывать возможности овладения этой технологией и другими странами, в том числе странами третьего мира.

Заключение

Об электромагнитном оружии в последнее время ходит множество слухов, мифов и легенд - от бомб, которые «выключают свет» в городах, до чемоданчиков, которые якобы способны вывести из строя любую сложную электронику в радиусе чуть ли не нескольких километров. Хотя весьма малая часть этих слухов имеет хоть какое-нибудь отношение к действительности, электромагнитное оружие действительно существует и даже рассматривается как весьма перспективное направление развития вооружений в современном мире, где войны уже ведутся с помощью сложного, высокотехнологичного и высокоточного оружия.

Разумеется, с помощью электромагнитного оружия никто не собирается «выключать свет» в городах (даже в отдельных районах или домах) - такое оружие призвано решать совсем другие задачи.

Список литературы

1)      <http://www.gauss2k.narod.ru/index.htm> Основные виды ЭМО (2010)

)        <http://www.popmech.ru/blogs/post/3375-elektromagnitnoe-oruzhie-mifyi-i-realnost/> Электромагнитное оружие "Мифы и реальность" (Лекция Александр Прищепенко Доктор физико-математических наук 11 ноября 2010г)

) <http://vpk.name/news/40378_novoe_elektromagnitnoe_oruzhie_vyizyivaet_vseobshii_interes.html> Новое электромагнитное оружие 2010
