Архитектура информационных систем















Архитектура информационных систем

Введение

программное обеспечение аппаратное информация

Современные темпы развития компьютерных и сетевых технологий сделали возможным появление большого числа автоматизированных информационных систем (ИС) различного назначения, как общедоступных в рамках глобальной сети Интернет, так и узкоспециализированных, создаваемых для нужд одного предприятия или организации. В современных реализациях таких систем информация, как правило, хранится в базе (базах) данных (БД). Одновременный доступ к информационной системе нескольких пользователей реализуется с помощью специализированного программного обеспечения (ПО), ориентированного на работу в сети. Традиционно программное обеспечение для реализации такого взаимодействия должно располагаться на обоих сторонах сети - на сервере (программа-сервер, обеспечивающая одновременную обработку запросов к ИС нескольких пользователей) и на компьютере пользователя (клиентская часть, формирующая запросы к серверу и отображающая результаты).

Цель работы: выбрать комплекс аппаратных средств, соответствующий назначению с учетом требующегося оборудования и архитектуры информационной системы; выбрать комплекс программных средств, соответствующий назначению с учетом имеющегося оборудования и архитектуры информационной системы.

Задачи:

·        выбор и обоснование программных и аппаратных компонентов, необходимых для реализации информатизации заданного объекта;

·        выбор конфигурации рабочих станций с описанием комплектующих системного блока;

·        выбор и обоснование комплектацию ПК и сервера для обеспечения совместной обработки и обмена информацией в составе ЛВС.

·        выбор и обоснование для сервера дискового массива с избыточностью (RAID) в зависимости от класса задач, выполняемых сервером.

·        выбор и описание схемы лицензирования ПО;

Вариант 11.

Планируемое назначение ПК:

Типография учреждения 10 рабочих мест.

Архитектура информационной системы:

2-х уровневая клиент-серверная система

Комплекс аппаратных средств на базе процессоров INTEL

Современные программные приложения и информационные системы


Современные программные приложения и информационные системы достигли такого уровня развития, что термин "архитектура" в применении к ним уже давно не удивляет. Грамотно построить информационную систему, эффективно и надежно функционирующую не проще, чем сконструировать и возвести современное многофункциональное здание.

Приведем несколько определений, ориентированных на использование в области информационных систем, с разных сторон и с различной степенью детальности поясняющих рассматриваемые понятия.

Архитектура - это организационная структура системы. (IEEE Std. 610.12-1990).

Архитектура - это концептуальное описание структуры системы, включающее описание элементов системы, их взаимодействия и внешних свойств (DavidMcAfee).

В продолжение этого определения McAfee определяет четыре области ИТ-архитектуры (см. сайт Enterprise-Wide IT Architecture - EWITA):

·        Бизнес-архитектура

·        Архитектура программных систем

·        Технологическая или инфраструктурная архитектура

·        Информационная архитектура

Упоминание здесь бизнес-архитектуры означает необходимость реализации в ИТ-системе функций, направленных на обеспечение бизнес-требований.

Вообще же бизнес-архитектура достаточно самостоятельна и чаще всего первична по отношению к ИТ-архитектуре. В жизни она может существовать и быть реализована и без ИТ-архитектуры (правда сейчас - все реже), она является самостоятельным предметом для анализа и разработки, именно она определяет требования к ИТ-архитектуре, является побудительной причиной для планирования последней и основой для оценки ее эффективности. С другой стороны, новые возможности ИТ могут стимулировать развитие бизнес-архитектуры, предоставляя бизнесу новые возможности. Поэтому во многих моделях и нормативных документах бизнес- и ИТ-архитектура определяются как отдельные "слои" целостной архитектуры современного предприятия.

ИТ-архитектура - это интегрированная структура для развертывания или поддержки существующих ИТ-средств и для приобретения новых служащая реализации стратегии организации и достижению целей бизнеса. Полная ИТ-архитектура должна включать как логические, так и технические компоненты. Логическая архитектура предоставляет высокоуровневое описание миссии предприятия, его функциональных и информационных требований, системных компонентов и информационных потоков между этими компонентами. Техническая архитектура определяет конкретные стандарты и правила, которые будут использоваться для реализации логической архитектуры.



Программное обеспечение


Для данной задачи (типография учреждения на 10 рабочих мест) необходим следующий программный комплекс.

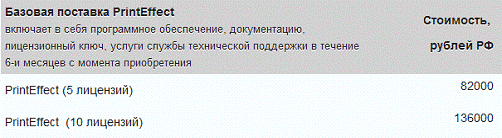

Система управления полиграфическим производством PrintEffect



PrintEffect - система управления, созданная на базе ASystem, специально разработанная для использования на небольшом полиграфическом предприятии.

В системе заложены типовые бизнес-процессы и функциональные возможности, позволяющие автоматизировать процессы управления на предприятиях производящих любые виды полиграфической продукции с использованием технологий листовой и цифровой широкоформатной печати, а также на производствах сувенирной продукции.

Система обеспечивает автоматизацию основных подразделений типографии: отделов продаж и маркетинга, допечатной подготовки, печати, финишной обработки, складов материалов, предоставляет оперативную и аналитическую отчетность, экспортирует учетные данные во внешние системы, в том числе в систему бухгалтерского учета «1С».

Особенности:

·              PrintEffect - специализированная отраслевая система управления полиграфическим предприятием, функционально подобная ASystem и наследующее все основные технические решения ASystem. Система не накладывает каких-либо ограничений на сложность описания полиграфического изделия и технологических маршрутов.

·              Система ориентирована на небольшие предприятия, заложенные в ней методики ориентированы на минимальную трудоемкость учетных функций для получения объективных аналитических результатов.

·              Система поставляется в «коробочном» варианте. Установка системы может быть выполнена самостоятельно специалистами предприятия. Установка не требует каких-либо специальных знаний в компьютерных системах и информационных технологиях сверх знаний обычного пользователя.

·              Система поставляется с комплектом качественной документации, представленной как в печатном, так и в электронном виде. В комплект поставки включена демонстрационная база данных с образцами настройки производственных нормативов и ценообразования для типовых производственных операций, а также библиотека шаблонов заказов для наиболее распространенных видов продукции оперативной полиграфии.

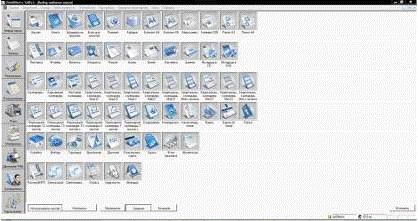

Шаблоны заказов в демонстрационной базе данных

·              Настройка PrintEffect имеет простой, интуитивно понятный табличный интерфейс, ориентированный на специалиста в области полиграфии. Каких-то специальных знаний в области информационных технологий не требуется.

·              По желанию покупателя, «Моноритм» предоставляет услуги по настройке и обучению персонала как непосредственно на предприятии, так и в режиме телеконференции. Периодически проводятся обучающие семинары для пользователей PrintEffect.

·              PrintEffect - масштабируемая система, допускает подключение ASystemWeb - сервиса для оформления заказов через Интернет, ASysetmTouch - центра регистрации производственных данных. Возможен переход на более функциональную систему ASystem с сохранением всей накопленной информации и настроек.

·              Срок ввода системы в эксплуатацию, как правило, не превышает 3-4 недель, средний срок окупаемости системы 2-3 месяца с момента начала эксплуатации.

·              В комплект поставки входит стандартный модуль стыковки с системой бухгалтерского учета 1С версии 8.2.

Основные функции системы:

·              оформление и расчет полиграфического заказа. Рассчитывается стоимость, плановая себестоимость, расход бумаги и материалов, нормативы времени на выполнение производственных операций, подготовка комплекта производственной документации (технологические карты, требования на бумагу и материалы и др.);

·              автоматическое планирование производства, режим диспетчеризации, подготовка сменных заданий;

·              регистрация прохождения заказа в производстве в разрезе оборудования и исполнителей, автоматическое списание бумаги и материалов.

·              складской учет бумаги и материалов;

·              Оформление реализации продукции: подготовка договора с клиентом, коммерческого предложения, выписка счета, регистрация оплаты и отгрузки готовой продукции, учет взаиморасчетов с клиентами, в том числе в разрезе отдельных заказов;

·              Анализ эффективности работы менеджеров, анализ продаж в разрезе заказчиков и видов продукции;

·              План-факт анализ выполнения производственного плана, расхода бумаги и материалов, себестоимости заказов;

Экспорт учетной информации во внешние системы, в том числе систему бухгалтерского учета «1С».



- мощный офисный пакет, полностью совместимый с 32/64-битными системами. Переведён более чем на 30 языков мира. Поддерживает большинство популярных операционных систем, включая GNU/Linux, MicrosoftWindows и Mac OS X.

Особенности

Офисный пакет LibreOffice

Офисный пакет LibreOffice состоит из нескольких компонентов, интегрированных в общее ядро, в частности:

·              Текстовый редактор Writer;

·              Табличный редактор Calc;

·              Средство создания и демонстрации презентаций Impress;

·              Векторный редактор Draw;

·              Редактор формул Math;

·              Система управления базами данных Base.

Все компоненты хорошо сочетаются и дополняют друг друга, предоставляя пользователю всё необходимое для ежедневной работы с документами, ввода, систематизации и анализа данных, маркетинга, проведения презентаций и обучения.

В чём заключаются особенности LibreOffice?

Как следует из названия, LibreOffice - один из крупнейших свободных офисных продуктов. Свобода проявляется в:

·              Отсутствии каких-либо лицензионных отчислений за приобретение и использование продукта.

·              Открытом доступе к исходному коду по лицензионному соглашению OSI.

LibreOffice удобен:

·        Прост в использовании и может использоваться без специальной подготовки всеми, кто уже однажды работал с какими-либо офисными программами.

·        Переход с другого офисного пакета на LibreOffice прост, т. к. LibreOffice поддерживает большинство существующих форматов «офисных» файлов.

·        LibreOffice имеет техническую поддержку, которая осуществляется силами волонтёров по всему миру, которые помогут найти ответы на вопросы как новичков, так и опытных пользователей.

Dr.Web«Универсальный»


Комплект «Dr.Web Универсальный» действительно универсален! C помощью этой лицензии Вы сможете обеспечить защиту рабочих станций, файловых серверов, почты, интернет-шлюзов и мобильных устройств. Это доступная комплексная защита enterprise-класса для предприятий малого и среднего масштаба (с числом защищаемых ПК от 5 до 50).

Продукты

Dr.Web Desktop Security Suite

Dr.Web Server Security Suite

Dr.Web Mail Security Suite

Dr.Web Gateway Security Suite

Защищаемые объекты

Рабочие станции

Серверы

Пользователи почты

Пользователи почтовых и интернет-шлюзов

Поддерживаемые ОС/платформы

Windows, Mac OS X, Linux, MS DOS, OS/2

Windows, Unix, Novell NetWare, Mac OS X Server, Novell Storage Services

Unix, Exchange, Lotus, Kerio

Unix, Kerio, MIMEsweeper, QbikWinGate, Microsoft ISA Server и Forefront TMG

Центр управления

+

+

+

+

Лицензия

Комплексная защита

Антивирус

Антивирус + Антиспам + SMTP proxy

Антивирус + Антиспам + SMTP proxy

Комплектация

От 5 до 50 ПК

1 сервер

Равняется количеству станций

Равняется количеству станций (от 25)

Бонусы

·              Dr.WebMobileSecuritySuite

·              Dr.WebCureIt!

·              Dr.WebCureNet!

7


7 Профессиональная - представляет собой версию Windows 7, направленную непосредственно на бизнес-пользователей и IT-специалистов. Благодаря короткому времени отклика и постоянной готовности ПК к работе повышается производительность и обеспечивается лучшая защита от угроз безопасности. Может быть использована для защиты конфиденциальной информации и персональных данных на серверах в составе сети.

Операционная система Windows 7 создана на основе принципов безопасности WindowsVista, отвечает пожеланиям пользователей о создании более удобной и управляемой системы и содержит усовершенствования безопасности, необходимые для защиты данных в условиях быстро меняющейся структуры угроз.

По свойствам данная система подходит для заданного предприятия, т.к. она наиболее ориентирована на работу в офисах.

Windows Server 2008

2008 R2 Standard - это самая надежная операционная система из семейства WindowsServer на настоящее время. Эта система имеет встроенный веб-сервер и возможности виртуализации. Она поможет повысить надежность и гибкость серверной инфраструктуры при снижении расходов и экономии времени. Мощные инструменты обеспечивают более удобное управление серверами, упрощают настройку и управление. Надёжные средства безопасности этой операционной системы защищают сети и данные, что даёт возможность построить исключительно прочный фундамент для ИТ-среды вашего бизнеса.

Windows Server 2008 R2 Standard поддерживает:

- Работу до четырех многоядерных процессоров,

32 ГБ оперативной памяти (для 64-битных ОС),

До 250 подключений службы сетевого доступа (RRAS),

До 50 подключений сервера политики сети,

До 250 подключений сервера терминалов.

Реализована поддержка виртуализации на базе технологии Hyper-V.

Microsoft® SQL Server



Microsoft® SQL Server™ 2008 - это надежная, эффективная и интеллектуальная платформа управления данными, готовая к работе в самых ответственных и требовательных бизнес-приложениях, помогающая сократить затраты на обслуживание существующих систем и разработку новых приложений, и предоставляющая широкие возможности BI для всех сотрудников вашей компании.Server 2008 R2 содержит ряд новых функций,позволяющих вашей организации уверенно масштабировать операции с базами данных, повысить производительность труда ИТ-специалистов и разработчиков, а также внедрить хорошо масштабируемое и управляемое решение для бизнес-анализа без использования программирования.





Архиватор WinRAR является самой распространенной программой после операционной системы и браузера, ведь большинство программ и в Интернете, и у пользователей хранятся в сжатом виде в архивах.- мощная утилита для создания и управления архивами, содержащая целый спектр дополнительных полезных функций. Программа WinRAR ежедневно используется миллионами людей во всем мире для экономии места на ПК и быстрой передачи файлов.

Аппаратное обеспечение

Системные требования данногоПО:

Компоненты

Минимальная конфигурация

Рекомендуемая конфигурация

Требования к серверу PrintEffect

Процессор

Core 2 Duo/Athlon X2

Xeon (4 ядра)/Opteron (4 ядра)

Оперативная память

2 GB

16 GB

250 GB

2х250 GB (10000 RPM)

Операционная система

Windows 2003 Server SP2

Windows 2008 Server x64

Сервер баз данных

Microsoft SQL Server 2005 Express Edition

Microsoft SQL Server 2008 Standard Edition x64

Требования к рабочей станции

Процессор

CoreDuo/Athlon X2

CoreDuo/Athlon X2

Оперативная память

1 GB

2 GB

Жесткий диск

160 GB

160 GB

Разрешение монитора

1024х768

1600х900

Операционная система

Windows XP SP3

Windows 7


Необходимые условия для запуска Windows 7 на компьютере:

·              32-разрядный (x86) или 64-разрядный (x64) процессор с тактовой частотой 1 гигагерц (ГГц) или выше;

·              1 гигабайт (ГБ) (для 32-разрядной системы) или 2 ГБ (для 64-разрядной системы) оперативной памяти (ОЗУ);

·              16 гигабайт (ГБ) (для 32-разрядной системы) или 20 ГБ (для 64-разрядной системы) пространства на жестком диске;

·              графическое устройство DirectX 9 с драйвером WDDM версии 1.0 или выше.

SQL Server 2008 Standard Edition

·        Процессор:

o   Не менее: AMD Opteron, AMD Athlon 64, IntelXeon с поддержкой Intel EM64T, IntelPentium IV с поддержкой EM64T (частота 1,0 ГГц или выше)

·        Операционная система:

o   WindowsServer 2003 с пакетом обновления 2 (SP2)

o   WindowsServer 2003 R2 с пакетом обновления 2 (SP2)

o   WindowsServer 2008 с пакетом обновления 2 (SP2)

o   Windows 2008 R2

o   WindowsServer 2008 R2

·        Память:

o   ОЗУ: Минимум 1 ГБ (рекомендуется 4 ГБ или более)

o   32-разрядные системы (платформа x86)

Конфигурация рабочей станции.

Для выбранного программного обеспечения рекомендуются следующие аппаратные характеристики рабочей станции:

·        Процессор Intel Core i5-3350P 3.1GHz (TB up to 3.3GHz) 6Mb 2xDDR3-1333 TDP-69w LGA1155 OEM

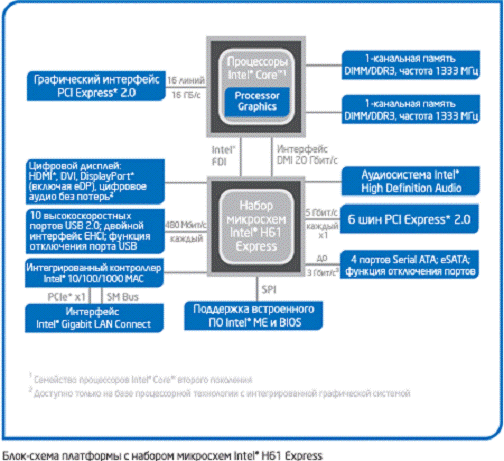

Для выбранного процессора с сокетом типа Socket H2 (LGA 1155) подходит следующая материнская плата:

·        Плата ASRock LGA1155 H61 iCafe H61 4xDDR3-1333 PCI-E HDMI/DVI/DSub 8ch 4xSATA 2xSATA3 2xUSB3 GLAN ATX

Жесткий диск стандарта SATA-3 обеспечит более высокую скорость работы с файлами, данный интерфейс поддерживается указанной выше материнской платой.

·        ЖесткийдискSATA-3 250GbSeagate 7200 Barracuda [ST250DM000] Cache 16MB

Рекомендуемый объем оперативной памяти равен 2Gb, подойдет два модуля следующего типа:

·        Память DIMM DDR3 1024MB PC10666 1333MHz Kingston [KVR1333D3N9/1G] Retail

Для работ в типографии важны качественные графические характеристики, подойдет «офисная» видеокарта низкопрофильной конструкции с поддержкой монитора высокого разрешения:

·        Видеокарта PCI-E Asus GeForce GT 430 1024MB 128bit DDR3 [ENGT430/DI/1GD3(LP)] DVI D-Sub HDMI Low Profile2560x1600

Блока питания на 500Wсоответствующего форм-фактора ATXбудет достаточно, чтобы обеспечить корректную работу всех компонентов. Все необходимые разъемы питания учтены.

·        БПChieftec 500W (реальнаямощность 500W, 80+, ATX 2.3, APFC, 140mmfan, 24+4+8, 4xSATA, PCI-E(6+6)) [APS-500S]

·        КорпусMiditower ATX AirTone IC-601 без БП

·        Вентилятор Arctic Cooling F8 для ATX корпуса 80x80 mm (2000 rpm, 3pin)

Удобная клавиатура и лазерная мышь с высокочувствительным сенсором и точным перемещением курсора имеют большое значение для типографской работы:

·        Клавиатура+мышьGeniusSlimStarC110 (USB) 1600 dpi

Также требуется монитор с высоким разрешением, качественной контрастностью и цветопередачей:

·        Монитор Samsung 24" S24A450BW [LED, 1920x1200, 1000:1, 5 мс, 170гор/160вер, DVI, D-Sub]

Кроме того, в типографии необходимо печатающее устройство:


·        МФУ EpsonWorkForce WF-7515 (Принтер/Копир/Сканер/Факс: A3+ 5760x1440dpi 34ppm ADF CR PictBridge TFT6.3cm Wi-Fi LAN USB2.0)


Коммутатордля создания ЛВС:

·        TP-LinkTL-SF1016D 16x10, 100Base-TX, Unmanaged

Конфигурация сервера


Kraftway Express Lite EL23

Сервер построен на основе серверной архитектуры Intel с использованием серверного чипсета Intel 3420, с поддержкой работы одного многоядерного процессора Intel® Core™ i3 или Intel® Xeon™ 3400, использованиемпамяти SDRAM DDR3-1333 ECC Unbuffered, шин PCI-Express 2.0 x8, PCI-Express x1 и PCI 32bit/33MHz. Сервер ориентирован на использование дисковой подсистемы на базе HDD - SATA или SAS с горячей заменой.

Сервер предназначен для обслуживания нересурсоемких сервисов, файл- и принт-сервисов, групповых интернет/интранет сервисов, для запуска некритических приложений.

Сервер обладает минимальной стоимостью, достаточной надежностью, удобством эксплуатации и средствами автоматической диагностики и устранения неисправностей.

Системная плата:

·        Intel 3420 чипсет, 800/1066/1333MHzFSB,

·        1 CPU Intel® Core™ i3 или Intel® Xeon™ 3400

·        до 32GB DDR3-1333/1066 Registered илидо 16GB DDR3-1333/1066 unbuffered ECC SDRAM, 2 каналапамяти (6/4 DIMM слотов).

·        2слотаx8 PCI-Express 2.0,

·        1слотx4 PCI-Express,

·        1 слот 32bit/33MHzPCI.

Интегрированные:

Видеоконтроллер: интегрированный, 8MB DDR2 SDRAM,

Сетевы еадаптеры: Dual Gigabit Server Adapter, 2 x10/100/1000Mbit/s.

SATA-контроллер: 6 портов, 300MB/s, поддержка уровней RAID 0, 1, 10, 5(Windows).

Функции мониторинга и управления сервером (интегрированный контроллер, IPMI 2.0 совместимый).

Корпус MiddleTower, цвет чёрный, вес ~15кг.

Исполнение: Настольный корпус.

Габариты в настольном исполнении: высота - 416 мм, ширина - 185 мм, глубина - 488 мм.

отсека 3.5"x1" для HDD,

внешних 5.25" отсека,

внешний 3.5" отсек,

вентилятор в блоке питания, 1 вентилятор охлаждения системных компонентов, 1 вентилятор охлаждения HDD.

Опциональные характеристики:

Система электропитания (общая мощность): БП 500W

Процессор:CPU Quad-Core Intel Xeon X3430, 2.4GHz, cache 8Mb, LGA1156.

Оперативная память:RAM 16GbDDR3-1333 ECC (4*4GB).

Установка памяти производится по 2 модуля.

Контроллеры для подключения жестких дисков.

В сервер интегрирован 6 портовый SATA контроллер для подключения SATA HDD (с поддержкой уровней RAID 0, 1,5, 10).

Также SATA HDD можно подключать SAS RAID контроллеру.

Контроллер для подключения HDD:RAID-контроллер SAS-2, 4 порта, PCI-E (RAID 0,1,5,10).

Установка жестких дисков.

В базовом варианте в сервер возможно установить фиксированные SATA или SAS HDD (без горячей замены).

Основная корзина для HDD:Корзина для 4 фиксированных дисков, без горячей замены.

Установка HDD в основную корзину:HDDSAS-2 300 GB 15000 rpm, 3.5’’ (4 шт.).

Установка привода оптических дисков:DVD-ROMSATA 16x

Функции контроля и управления сервером

Сервер имеет интегрированный контроллер мониторинга состояния наиболее важных параметров сервера, интегрированный контроллер мониторинга состояния сервера. C сервером поставляется ПО управления IntelServerManagement и KraftwaySystemManager.

Серверная операционная система и лицензии:ПодлиннаяWindowsServer® 2008 R2 StandardEditionx64 с 5-ю клиентскими лицензиями.

Клиентские лицензии (дополнительно):5 клиентских лицензий RUS, CAL

Гарантийное обслуживание:Гарантия ExpressLite 100 1-ый год OS 2-3-ий года Std.

Итого: 151 808 руб.

<#"587298.files/image012.gif">

Стоимость процессорной лицензии на данный продукт составляет 158729.00 руб., стоимость клиентской (10 CAL) + серверной лицензии - 24838.00 + 94121.00=118959.00руб. Следовательно, для данной ситуации с 10-ю рабочими станциями и одним процессором на сервере выгоднее будет использовать вторую модель лицензирования «сервер-CAL».

PrintEffect


PrintEffect (10 лицензий) - 136000 руб.

.Web«Универсальный»


Комплект Dr.Web ”Универсальный” лицензируется сразу на рабочие станции и сервер в зависимости от количества рабочих станций и периода действия лицензии. Причем общая сумма не меняется, если приобрести лицензию сразу на 3 года или ежегодно её продлевать, поэтому в данном примере учтем лицензию на 1 год.

·        На комплекты не распространяются никакие скидки, в том числе скидки на продление.

·        Предоставляется скидка на продление при переходе с комплекта на отдельные продукты Dr.Web.

·        Дозакупка к комплектам не производится.

Стоимость пакета на 10 клиентов на 1 год составит 14 900.00 рублей.



WinRAR


На эту программу предоставляется базовая лицензия для юридических лиц (учреждений), стоимость которой для 10 ПК составит 4 939.00 руб.

LibreOffice

LibreOffice бесплатен и имеет открытый исходный код, следовательно, вы можете бесплатно скачивать, использовать и изучать LibreOffice. LibreOfficeбесплатен как для частного, так и для образовательного или коммерческого использования. Может использоваться без каких-либо лицензионных сборов вашей семьёй, друзьями, коллегами по работе, студентами, сотрудниками и так далее.

Таким образом, стоимость данного ПО рассчитывается только исходя из затраченного интернет-трафика. Для примера примем стоимость одного Мб равной 1,50 руб:

Mb * 1,5 = 307,5 руб.

Сводная таблица стоимости ПО

Программное обеспечение

Количество

Стоимость лицензии

ОС для рабочих станций (Win7 Pro)

10

74 900,00р.

СервернаяОС (WindowsServer® 2008 R2 StandardEditionx64 +5 CAL)

1

46 112,00р.

5 дополнительных клиентских лицензий CAL

1

7 328,00р.

WinRAR

10

4 939,20р.

Антивирус Dr.Web «Универсальный»

10

PrintEffect

10

136 000,00р.

Офисный пакет LibreOffice

1

307,50р.

Microsoft® SQL Server 2008 Standard x64

1

118 959,00р.

Итого:

403 445,70р.

Итого: общая стоимость программной и аппаратной части составит 867104,70 руб.



Выбор уровня RAID-массива

10 - зеркалированный массив, данные в котором записываются последовательно на несколько дисков, как в RAID 0. Эта архитектура представляет собой массив типа RAID 0, сегментами которого вместо отдельных дисков являются массивы RAID 1. Соответственно, массив этого уровня должен содержать как минимум 4 диска. RAID 10 объединяет в себе высокую отказоустойчивость и производительность.

Массив этого вида подходит для заданного варианта, так как обеспечивает сохранность данных в случае отказа одного из дисков, а также довольно высокую скорость чтения данных.

Схема архитектуры информационной системы


Топология «звезда»

Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает. Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.

При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети.

Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других топологиях.

Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети. Центральный узел управления - файловый сервер реализует оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управлятьсяиз ее центра.

Схема чипсета

Заключение


В ходе данной курсовой работы была выполнена информатизация заданного объекта с учетом рекомендуемой архитектуры ИС, выбраны необходимые программные и аппаратные компоненты для работы типографии учреждения.

Список использованных источников


1.  Березюк, А.Т., Приходько, С.А. Выбор и конфигурирование комплекса технических средств информационной системы/ - Хабаровск; 2010. - 122с.

2.       <http://drweb-shop.ru>

.        <http://www.win-rar.ru>

.        <http://www.kraftway.ru/calc/el23_calc.php>

.        <http://www.printeffect.ru/>

.        <http://www.microsoft.com/rus/licensing/products/os/windows.aspx>

.        http://www.intel.ru/content/www/ru/ru/chipsets/mainstream-chipsets/h61-express-chipset.html

.        <http://www.boatswain.ru/main/questions/box_lic_oem>

.        <http://khabarovsk.dns-shop.ru/>

.        <http://powerquality.eaton.com/Products-services/Backup-Power-UPS/5130.aspx>

Похожие работы на - Архитектура информационных систем



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
