Двухэтажный жилой дом
Введение
Целью данной курсовой работы
является архитектурно-строительное проектирование малоэтажного жилого здания.
Проектирование зданий и сооружений -
это создание проектно-технической документации для строительства. Документация
должна состоять из комплекта чертежей, пояснительной записки и сметы.
В процессе работы рассмотрены
природные условия и генеральный план участка местности, на котором расположено
данное здание. Рассмотрена объемно-планировочная структура и конструктивное
решение этого дома. Выполнены чертежи: фасада, бокового фасада, 1 этажа, разрез
и план фундамента, план перекрытий; произведен теплотехнический расчет стен с
определением точки росы. Также в данной работе решены вопросы отделки здания и
инженерного оборудования.
При выполнении работы применялись
такие архитектурные, планировочные и конструктивные решения, которые наиболее
полно удовлетворяют назначению здания, всем проектным нормам, требованиям
индустриальности, прочности, долговечности, архитектурной выразительности.
Правильный выбор этажности жилых
домов и их объёмно-планировочной структуры имеет важное значение как в
экономическом градостроительном и архитектурном отношении, так и для решения
социальных задач обеспечения, где необходимо благоприятные условия жизни и
жизнедеятельности населения.
Требования к зданиям: здания любого
типа должны удовлетворять функциональным, техническим, художественным
экономическим требованиям.
1. Генеральный план
Земельный участок, отводимый под
жилое здание, имеет прямоугольную форму в плане с площадью застройки 194,4 м².
Генеральный план участка решён с
учётом существующей градостроительной ситуации и увязан с существующей
застройкой.
Помимо проектируемого здания на
участке расположены существующие жилые зданий, школа.
Участок благоустраивается спортивной
площадкой, детской площадкой, зоной отдыха. Покрытие проездов запроектировано
из асфальтобетона, тротуаров - из асфальтобетона и декоративных бетонных
плиток. В системе озеленения принято устройство газонов и цветников, а также
посадка отдельно стоящих деревьев и кустарников.
Разрывы между строящимся зданием и
существующими зданиями, приняты в соответствии с санитарными и противопожарными
нормами проектирования.
Здание ориентировано с учётом «Розы
ветров» для г. Рубцовска
Построение «Розы ветров» для г.
Рубцовска по СНиП 23-01-99 «Строительная климатология» на холодный период года.

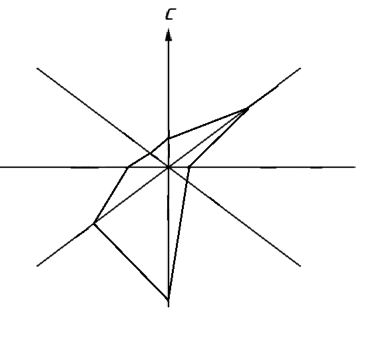

Построение розы ветров
Роза ветров - графическое
изображение повторяемости ветров по странам света для данного места
строительства.
Роза ветров строится по данным таблицы
приложения 4 СНиП 2.01.01-82 «Строительная климатология и геофизика» на январь
месяц.
|
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
|
4
|
15
|
1
|
1
|
45
|
29
|
3
|
2
|
2.
Общая характеристика
Тема данного курсового проекта -
«Двухэтажный односекционный
-квартирный жилой дом».
Место строительства - г. Рубцовск.
Класс здания - II.
Требования по степени долговечности
- II.
Требования по степени огнестойкости
- II.
Нормативное значение ветрового
давления - 38 кг*с/м² (0.38 кПа).
Расчетное значение веса снегового
покрова - 70 кг*с/м² (1.47 кПа).
Расчетная зимняя температура
наружного воздуха - минус 25°С.
Сейсмичность - 7 баллов.
3.
Объёмно-планировочное решение
Конструктивная схема с поперечными и
продольными несущими стенами и опиранием панелей перекрытия по контуру. Здание
в плане имеет прямоугольную форму с размеры в осях 1-6 18 м. и в осях А-Г 10,8
м.
Здание 2-х этажное, высота этажа
составляет 2,8 м. Имеется подвальное помещение на отметке -2.455.
На каждом этаже расположены по 3
квартиры, в квартирах имеются: Сан. узлы, кухня, комнаты, ванная, кладовая. Так
же здание оборудовано инженерным оборудование: водопровод, канализация, отопление,
вентиляция, горячее водоснабжение, газоснабжение, электроснабжение, освещение,
связь и канализация, мусоропровод. Оснащение здания оборудование кухонь и сан
узлов - газовые плиты, мойки, мойки, унитазы, ванны, умывальники.
ТЭП
|
№
|
Наименование
|
Ед. изм.
|
Размер
|
|
1
|
Площадь застройки здания
|
м²
|
194,4
|
|
2
|
Общая площадь здания
|
м²
|
259,26
|
|
3
|
Жилая площадь
|
м²
|
200,79
|
|
4
|
Строительный объём
|
м³
|
|
5
|
Планировочный коэффициент (К1)
|
|
0,77
|
|
6
|
Объемный коэффициент (К2)
|
|
10,45
|
. Определение глубины
заложения фундамента
Глубина заложения фундамента
определяется с учётом глубины сезонного промерзания грунтов в соответствии с
требованиями СНиП 2.02.01-83 «Основания зданий и сооружений».
Место строительства: г. Рубцовск
Грунт: супесь
Уровень грунтовых вод: dω = 6 м.
Нормативную глубину сезонного
промерзания грунта dfn м, определяем по формуле (СНиП, формула 2):
dfn = do•√Mt
где Mt - безразмерный
коэффициент, численно равный сумме абсолютных значений среднемесячных
отрицательных температур за зиму в данном районе, принимаемых по СНиП по
строительной климатологии и геофизике;
do - величина, принимаемая равной для супесей, песков мелких и
пылеватых - 0,23.
dfn = do•√Mt =
0,28•√66,9 = 2,29 м= 0,28 м = 66,9
Расчётная глубина сезонного
промерзания грунта df, м, определяется по формуле (СНиП, формула 3):
df = kh•dfn
где dfn - нормативная глубина
промерзания
kh - коэффициент, учитывающий влияние теплового режима сооружения,
принимаемый по таблице (СНиП, таблица 1).
Расчётная глубина сезонного
промерзания грунта (df):
df = kh•dfn = 0,4•2,29 =
0,916 м= 2,29 м = 0,4
Глубина заложения фундамента в
зависимости от глубины расположения уровня подземных вод dω определяется по таблице
(СНиП, таблица 2).
Глубина заложения фундамента не
зависит от глубины сезонного промерзания грунта. В проекте глубина заложения
фундамента принимается конструктивно.
. Конструктивное решение
Стены
Наружные стены кирпичные толщиной
510 мм. Утеплитель с наружной стороны стены.
Внутренние стены сплошной кирпичной
кладки толщиной 380 мм.
Перегородки гипсобетонные:
Межквартирные толщиной 380 мм.
Перегородки санузла - кирпичные
толщиной 120 мм.
Фундаменты
Фундаменты сборные ленточные из бетонных блоков стен подвала и ж/б плит
ленточного фундамента.
Сборные бетонные блоки укладывают на
цементном растворе с перевязкой вертикальных швов на глубину не менее 300 мм с
установкой арматурных сеток в местах сопряжения стен.

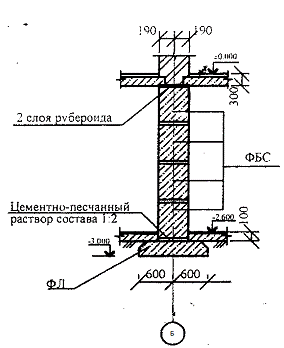

Фундамент под наружную стену
Фундамент под внутреннюю стену
|
Эскиз
|
Серия или ГОСТ
|
Марка
|
Размер
|
Прим.
|
|
|
|
|
L
|
B
|
H
|
|
|
|
ГОСТ 13580-85
|
ФЛ 12.8-1
|
780
|
1180
|
300
|
под наруж. и внутр. стену
|
|
|
ФЛ 12.12-1
|
1180
|
1180
|
300
|
|
|
|
ФЛ 12.24-1
|
2380
|
1180
|
300
|
|
Перекрытия
В здании приняты сборные ж/б
многопустотные плиты перекрытия. Опирание плит перекрытия на стены производится
по слою цементного раствора М100 толщиной 10 мм. Плиты анкеруются со стенами и
между собой через одну с помощью анкеров из арматуры D10 А I.
Торцы плит заделать бетоном класса
В12,5 на глубину не менее 120 мм.
|
Эскиз
|
Марка
|
Размер
|
Прим
|
|
|
|
|
L
|
B
|
H
|
|
|
|
Серия 1.141-вып. 60
|
ПК 60.12-8AVI
|
5980
|
1190
|
220
|
|
|
|
|
ПК 60.15-8AVI
|
5980
|
1490
|
220
|
|
|
|
|
ПK.30.12- 8T
|
2980
|
1190
|
220
|
|
Окна
Окна деревянные с тройным
остеклением для жилых зданий
|
Эскиз
|
Серия ГОСТ
|
Марка
|
Размер
|
Примечание
|
|
|
|
B
|
H
|
|
|
ГОСТ 16289-86
|
ОРС15-12
|
1480
|
1170
|
|
|
 ГОСТ 16289-86ОРС21-1520801470
|
|
|
|
|
|
|
 ГОСТ 16289-86БРС 22-92175870
|
|
|
|
|
|
|
 ГОСТ 16289-86ОРС 15-61460570
|
|
|
|
|
|
Двери
Двери внутренние и наружные для
общественных зданий. Двери наружные щитовые с порогом, дверь балконная с
остеклением. Внутренние двери деревянные: глухие и остекленные.
|
Эскиз
|
Серия ГОСТ
|
Марка
|
Размер
|
Примечание
|
|
|
|
B
|
H
|
|
|
 ГОСТ 6629-88
|
ДО-21-9
|
2071
|
870
|
Двери в кладовую, санузел, уборную, душевую, комнаты персонала
|
|
|
ГОСТ 1.136.5-19
|
ДГ21-7 ДГ21-8 ДГ21-12
|
2071 2071 2371
|
670 770 1170
|
Двери остеклённые с качающимися полотнами для входа в
общественные места (зал ресторана, анкетный зал и др).
|
|
 ГОСТ 6629-88ДН-21-13-ЩП
|
2085
|
1274
|
Двери наружные
|
|
|

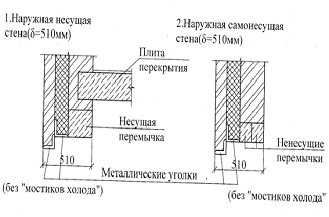

Перемычки
В проекте приняты ж/б перемычки для
перекрытия проёмов
|
Эскиз
|
Серия или ГОСТ
|
Размер
|
Прим.
|
|
|
|
|
L
|
B
|
H
|
|
|
 Серия 1.038.1-1 Вып.1
|
2ПБ19-3-П
|
1940
|
120
|
140
|
ненесущая
|
|
|
|
|
2ПБ22-3-П
|
2200
|
120
|
140
|
|
Серия 1.038.1-1
|
Вып.13ПБ21-8-П2070120220несущая
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Полы
В данном здании принято устройство
полов следующих видов:
Помещения подвала, машинные
помещения лифтов - бетонные.
Входные тамбуры, подсобные
помещения, санузлы, кладовые, мусорные камеры, ванные комнаты - из керамической
плитки.
Коридоры общего пользования, холлы -
мозаичные.
Кухни, кладовые - линолеумные.
Общие комнаты, спальни, прихожие -
ламинатные.
В технических помещениях подвала
проектируемого здания предусмотрен бетонный мозаичный пол с изоляцией на
битумной мастике по уплотнённому щебнем грунту. Полы первого этажа в жилых
комнатах, прихожих предусмотрены утеплённые полистирольным пенопластом.
Изоляция полов в санузлах и в ванных
комнатах предусмотрена изолом на битумной мастике с утеплением полистирольным
пенопластом.
Полы приняты в соответствии с
назначением здания и помещений.
|
Наименование помещения
|
Схема пола
|
Элементы пола
|
Площадь пола
|
|
Полы 1-го этажа
|
Сан. узел
Керамическая
плитка 11 мм
Слой из цементно
песчанного раствора 15 мм
Стяжка из цементно
песчаного раствора 40 мм
Поливинилхлоридовая
пленка
Плиты из пенопласта
полистирольного 100 мм
|
Ж/б плита над подвалом17,8 м²
|
|
|
Общие комнаты
Линолеум
поливинилхлоридный на теплоизолирующей подоснове уложен насухо 5 мм
Слой из цементно
песчанного раствора 15 мм
Стяжка из цементно
песчаного раствора 40 мм
Поливинилхлоридовая
пленка
Плиты из пенопласта
полистирольного 120 мм
|
Ж/б плита над подвалом47,34 м²
|
|
|
|
|
Полы 2 этажа
|
Сан. узел
Керамическая
плитка 11 мм
Слой из цементно
песчанного раствора 15 мм
ый слой из
поливинилхлоридовая пленки
Стяжка из цементно
песчаного раствора 40 мм
Комнаты, спальни,
прихожие
Линолиум
на теплозвукоизоляционной основе 5 мм
Мастика клеящая
Стяжка выравнивающая из
цементно песчаного раствора 40 мм
|
Ж/б плита перекрытия41,6 м²
|
|
|
Общие комнаты
Линолеум
поливинилхлоридный на теплоизолирующей подоснове уложен насухо 5 мм
Слой из цементно
песчанного раствора 15 мм
Стяжка из цементно
песчаного раствора 40 мм
Поливинилхлоридовая
пленка
Плиты из пенопласта
полистирольного 120 мм
Лестницы
В данном здании принято устройство
лестниц из сборных железобетонных лестничных маршей и площадок.

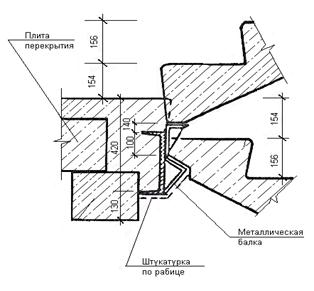

В качестве лестничных площадок на
отметке этажей используются сборные железобетонные многопустотные плиты с опиранием
лестничных маршей на металлические балки.
В качестве промежуточных
площадок используются сборные железобетонные лестничные площадки
Серия или ГОСТ
|
Марка
|
Размеры
|
|
|
|
|
l
|
b
|
h
|
|
|
Серия 1.151.1-6 вып. 1
|
1ЛМ 27.12.14-4
|
2720
|
1200
|
1400
|
|
|
Серия 1.151.1-2 вып. 1
|
2ЛП25.19-4К
|
2500
|
1800
|
220
|
|
 L
|
Серия 1.100.2-5 вып. 1
|
МВ24.14
|
2400
|
1000
|
|

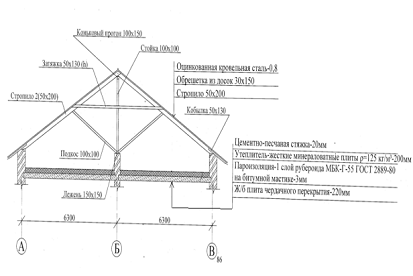

Крыша
В здании принята двускатная
стропильная крыша с холодным чердаком и кровлей из металочерепицы.
Для изготовления несущих конструкций
крыши - деревянных наслонных стропил - применяются пиломатериалы хвойных пород
по ГОСТ 8486-86*Е.
Древесина должна быть не ниже 2
сорта, влажностью не более 20%.
Деревянные элементы должны быть
обработаны антипиренами, а соприкасающиеся с кирпичной кладкой - 2 слоя
рубероида.
Стропильные ноги через одну крепить
скрутками из проволоки 2 диаметром 4 мм. к ершам заделываемым в стену.
Водопровод с крыши наружный
организованный.
Разрез крыши

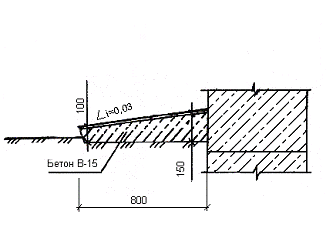

Отмостка
Для отвода атмосферных осадков,
ливневых и сточных вод, по всему периметру здания устраивают отмостку шириной
800 мм.
Ведомость отделки
помещений
|
Наименование помещения
|
Потолок
|
Стены или перегородки
|
Отделка низа стен или перегородок
|
Прим
|
|
Площ. м²
|
Вид отделки
|
Площ. м²
|
Вид отделки
|
Площ. м²
|
Вид отделки
|
Высота, м
|
|
|
Жилая комната
|
94,68
|
Затирка, водоэм. окраска
|
265,104
|
Штук-ка улучш-я, водоэм. окраска
|
200.5
|
Обои
|
2.4
|
|
|
Кухня
|
52,26
|
Затирка, водоэм. окраска
|
146,32
|
Штук-ка улучш-я, водоэм. окраска
|
70.7
|
Обои
|
2.4
|
|
|
Санузел
|
17,8
|
Затирка, водоэм. окраска
|
49,84
|
32.2
|
Керам. плитка
|
2.4
|
|
|
Прихожая
|
15,4
|
Затирка, водоэм. окраска
|
43,12
|
Штук-ка улучш-я, водоэм. окраска
|
39.5
|
Обои
|
2.4
|
|
|
Кладовая
|
12,24
|
Затирка, водоэм. окраска
|
21,85
|
Штук-ка улучш-я, водоэм. окраска
|
11.84
|
Обои под покраску
|
2.4
|
|
7. Групповая
спецификация сборных ж/б элементов
|
Позиц.
|
Обозначение
|
Наименование
|
количество
|
Масса, ед. кг
|
Примеч.
|
|
1
|
ГОСТ 13580-85
|
ФЛ 12-12-1
|
15
|
1500
|
|
|
2
|
ГОСТ 13580-85
|
ФЛ 12-24-1
|
32
|
1780
|
|
|
3
|
ГОСТ 13580-85
|
ФБС 12.6-6-T
|
196
|
640
|
|
|
4
|
Серия 1.141-вып. 60
|
ПК 60.12-8AVT
|
14
|
2100
|
|
|
5
|
Серия 1.141-вып. 60
|
ПК 60.15-8AVT
|
8
|
2800
|
|
|
6
|
Серия 1.151.1-6 вып. 1
|
1 ЛМ 27.12.14-4
|
9
|
1330
|
|
|
7
|
Серия 1.151.1-2 вып. 1
|
2 ЛП 25.19-4
|
9
|
1530
|
|
|
8
|
Серия 1.038.1-1 вып.1
|
2 ПБ 13-1-П
|
11
|
54
|
|
|
90
|
Серия 1.038.1-1 вып.1
|
3
ПБ 13-37-П
|
16
|
|
8. Инженерно-техническое
оборудование
Расчёт систем водопровода и
канализации произведён по СНиП 2.04.01-85*.
Водопровод - хозяйственно-питьевой, запроектирован от существующего
водопровода. Напор у основания стояков 10 см.
Горячее водоснабжение предусматривается из теплосети. Для учёта расхода тепла
предусмотрена установка узла учёта тепла.
Сети холодного и горячего водоснабжения
выполнить из:
1.
стальных водогазопроводных оцинкованных обыкновенных труб по ГОСТ
3262-75* - магистральные трубопроводы в подвале;
2.
металлопластиковых труб СП 40-102-2000 г. - стояки, разводки по
этажам и подводки к приборам.
Магистральные трубопроводы,
проходящие в подвале, изолировать минераловатными матами, прошивными без
обкладки с обёрткой тонколистовой сталью. Перед изоляцией трубы покрыть
масляно-битумным составом по грунту ГФ-021. Трубопроводы холодного водопровода
перед изоляцией обернуть пергамином. Неизолированные трубопроводы покрыть
масляной краской за 2 раза.
Канализация - хозяйственно-бытовая. Отвод сточных вод запроектирован через
выпуски в дворовую сеть. Монтаж сетей канализации вести из чугунных
канализационных труб по ГОСТ 6942-98 - магистрали по подвалу, стояки и разводку
по этажам - из пластмассовых труб по ГОСТ 22689.2-89.
Отопление - центральное от внешней сети. Температура теплоносителя 35-70°с.
Вентиляция - естественная, приточно-вытяжная.
Электроснабжение - от внешней сети, напряжение 380/220 В.
Освещение - лампами накаливания.
Устройство связи - радиотрансляция, коллективные телеантенны, телефонные вводы.
Список литературы
1. А.Ф. Гаевой, С.А. Усик «Курсовое и дипломное проектирование»,
Ленинград,: Стройиздат 1987 г.
. Н.П. Вильчик «Архитектура зданий», Москва,: Инфора-м, 2005 г.
. СНиП 2.02.01-83 «Основания зданий и сооружений».
. СНиП 2.01.01-82 Строительная климатология и геофизика».
. Т.М. Сергеева, «Подбор конструкций» - методическое пособие, 2007
г.
