Проектирование и реконструкция предприятий строительной индустрии
Учреждение образования
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра
«Строительное производство»
КУРСОВОЙ
ПРОЕКТ
Проектирование
и реконструкция предприятий строительной индустрии
Выполнил
Сазонов К.В.
2008
Содержание
1. Проектирование
технологии производства
1.1
Характеристика проектируемого предприятия
1.1.1
Обоснование строительства
.1.2
Продукция предприятия и мощность
.1.3 Сырьевая
база и транспорт
.1.4 Состав и
режим работы предприятия
1.2
Обоснование проектных решений конструкции изделия
.3
Проектирование технологии производства
1.3.1 Выбор
вида бетона, технологических параметров и способов изготовления и уплотнения
бетонной смеси
.3.2 Выбор
материалов для изготовления изделий и проектирование состава бетона
.3.3 Основные
положения проектирования технологии бетоносмесительного цеха
.3.4 Основные
положения проектирования технологии арматурного цеха
.3.5 Основные
положения технологии формовочного цеха
.3.6
Определение необходимой производственной площади цеха и высоты цеха до низа
стропильных конструкций.
.
Производство работ по реконструкции
2.1
Номенклатура работ
.2
Организационно-технологические схемы возведения объекта
.3 Объектный
строительный генеральный план
3.
Технико-экономические показатели проекта
. Мероприятия
по охране труда, противопожарной безопасности и природоохранительные
Список
используемой литературы
1. Проектирование технологии производства
строительство проектирование бетонное арматурное
1.1 Характеристика проектируемого предприятия
.1.1 Обоснование строительства
Для успешного выполнения задач, поставленных перед строительной
индустрией, промышленность сборного железобетона должна перейти к массовому
выпуску качественных изделий и конструкций. При этом необходимо:
дальнейшее повышение степени заводской готовности изделий с установкой на
заводе всех комплектующих деталей;
увеличение объема производства конструкций с применением различных видов
высокопрочной арматуры.
Предприятие по выпуску свай без поперечного армирования ствола, с
использованием малоэнергоемкой технологии оснащено высокопроизводительным
оборудованием с применением новейших достижений в технологии бетона. Это
предприятие призвано обеспечить увеличение объема выпуска свай с одновременным
улучшением качества при минимальных затратах денежных средств, труда и
материалов, расширить номенклатуру выпускаемых свай и возможность изменить вид
выпускаемых изделий, при сравнительно не большой переналадке оборудования.
Увеличение объема выпуска свай, повышение производительности труда и, как
следствие увеличение удельной выработки возможно при использовании наиболее
современных высокомеханизированных и автоматических линий, применение
высококачественных материалов со стабильными характеристиками, научно
обоснованном режиме и четкой организацией производства.
Характеристика местных условий
Сведения о климатических условиях приводятся для города Светлогорска. По
данным СНиП 2.01.01-82 «Строительная климатология и геофизика»:
Абсолютная минимальная температура -35°С;
Абсолютная максимальная температура +37°С;
Средняя максимальная температура наиболее жаркого месяца +24,2°С;
Период со среднесуточной температурой воздуха 8°С - 197 суток (средняя
температура - 1,3°С);
Период со среднесуточной температурой воздуха 10°С - 212 суток (средняя
температура - 0,8°С).
Средняя температура наружного воздуха:
месяц
|
Температура, ºС
|
месяц
|
Температура, ºС
|
январь
|
-6,9
|
июль
|
18,6
|
февраль
|
-6,3
|
август
|
17,4
|
март
|
-1,8
|
сентябрь
|
12,5
|
апрель
|
6,3
|
октябрь
|
6,4
|
май
|
13,7
|
ноябрь
|
0,6
|
июнь
|
16,9
|
декабрь
|
-4,3
|
годовая
|
6,1
|
Среднемесячная относительная влажность воздуха в %:
наиболее холодного месяца - 82%;
наиболее жаркого месяца - 55%;
Количество осадков - 661 мм в год;
Суточный максимум - 69 мм.

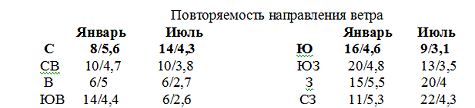

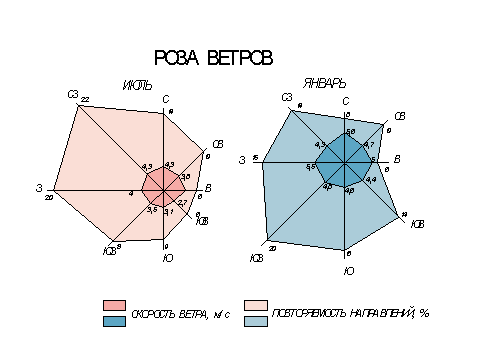

Повторяемость направления ветра
По
условиям аэрации
Согласно
СНиП II-89-80 продольную ось аэрационных фонарей формовочных
цехов необходимо ориентировать перпендикулярно или под углом не менее 450
к направлению господствующих ветров летнего периода года
по
условиям аэрации:
по условиям инсоляции
.1.2 Продукция предприятия и мощность
На проектируемом предприятии будет производиться широкая номенклатура
железобетонных изделий для промышленного и гражданского строительства.
Таблица 1- Условно-расчетная номенклатура и объём производства
Наименование и марка
изделия
|
Размеры (длинна, ширина,
высота), мм.
|
Класс бетона
|
Масса, т.
|
Объем бетона в изделии, м3
|
Выпуск изделий в год
|
|
|
|
|
|
|
штук
|
м3
|
|
Сваи железобетонные
квадратного сечения без поперечного армирования ствола С70.30
|
7000 300 300
|
С25/30
|
1,6
|
0,64
|
23437
|
15000
|
|
Фундаментные блоки ФБС
24.3.6
|
1180 600 580
|
С20/25
|
0,96
|
0,406
|
34482
|
14000
|
|
Плиты для ленточных
фундаментов ФЛ 10-12.1;-2
|
1180 1000 600
|
С15/25
|
0,75
|
0,3
|
53333
|
16000
|
|
Ригель Б39,1
|
4980 475 800
|
С30/37
|
3,5
|
1,4
|
15714
|
22000
|
|
Плиты перекрытия 2П1-3ФTVT
|
5950 1485 400
|
С35/37
|
2,4
|
0,95
|
24210
|
23000
|
|
Итого
|
90000
|
|
|
|
|
|
|
|
|
|
.1.3 Сырьевая база и транспорт
Все основные материалы необходимые для производства продукции поставляются
с заводов изготовителей Республики Беларусь, т.к. это является наиболее
экономически выгодным для завода при его месторасположении.
Наименование поставляемого материала, виды транспортировки и заводы
поставщики указываем в таблице 2.
Таблица 2 - Сырьевая база и транспорт
Наименование материала
|
Источник поставки
|
Вид транспорта
|
Цемент М500
|
ОАО
«Красносельскстройматериалы», г. Волковыск, Гродненская обл.
|
Железнодорожный
|
Щебень гранитный
|
РУПП «Гранит», г.п.
Микашевичи, Брестская обл.
|
Железнодорожный
|
Песок кварцевый
|
КУП УПТК Гомельского
исполнительного комитета
|
Автомобильный
|
Сталь арматурная и листовая
|
РУП «Белорусский
металлургический завод», г. Жлобин. Гомельская обл.
|
Железнодорожный
|
Эмульсол
|
“Сервовит” г.Минск
|
Автомобильный
|
ГСМ
|
Предприятие по обеспечению
нефтепродуктами г. Солигорск
|
Автомобильный
|
1.1.4 Состав и режим работы предприятия
В состав завода по производству свай преднапряженных входят следующие
сооружения:
административно-бытовой корпус
блок формовочных цехов
арматурный цех
бетоносмесительный цех
ремонтно-механический цех
склад арматурной стали
склад добавок
склад заполнителей
склад готовой продукции
склад полуфабрикатов
котельная
блок очистных сооружений
КПП
пункты перегрузки заполнителей
галерея транспортирования заполнителей
галереи, соединяющие административно-бытовой корпус и производственные
корпуса
На территории завода имеются транспортные магистрали; кольцевая дорога с
движением в обоих направлениях; пешеходные переходы; имеется подход железной
дороги.
В соответствии с требованиями технологического проектирования предприятий
сборного железобетона ОТНП 07-85 режим работы цеха принимаем:
номинальное количество рабочих суток в год для всех видов работ, кроме
работ связанных с обслуживанием железнодорожного транспорта - 260
номинальное количество рабочих суток в год по выпуску сырья и
обслуживанию железнодорожного транспорта - 365
расчетное количество рабочих дней в году для стендового способа
производства - 253
рабочая неделя, дней - 5
продолжительность рабочей смены, ч - 8
количество рабочих смен в сутки для всех видов работ, включая
ремонтно-механический и арматурный цеха - 2
количество рабочих смен в сутки для ТО - 3
количество рабочих смен в сутки по приему сырья и материалов при доставке
железнодорожным транспортом - 3
количество рабочих смен в сутки по приему сырья и материалов при доставке
автотранспортом - 2-3
Для бетоносмесительного и вспомогательных цехов принимаются максимальные
размеры работы формовочных линий, входящих в состав производства.
Определим фонд рабочего времени
, ч
где:
Nдн = 253 - количество рабочих дней в году;
Nсм = 2 -
количество рабочих смен в сутки;
tсм = 8 -
продолжительность смены.
ч.
Режим
работы проектируемого формовочного цеха сведем в таблицу 1.3
Таблица
3 - Фонд рабочего времени
Наименование отделения
|
Рабочих суток в году
|
Рабочих смен в году
|
Длительность смены, ч.
|
Годовой фонд рабочего
времени, ч
|
Арматурный цех
|
253
|
2
|
8
|
4048
|
Бетоносмесительный цех
|
253
|
2
|
8
|
4048
|
Формовочный цех (Теплотехническое
оборудование)
|
253
|
2(3)
|
8
|
4048 (6072)
|
Ремонтно-механический цех
|
253
|
2
|
8
|
4048
|
Склады
|
365
|
3
|
8
|
8760
|
Котельная
|
253
|
3
|
8
|
6072
|
1.2 Обоснование проектных решений конструкции изделия
Сваи забивные призматические предварительно-напряженные железобетонные с
продольной арматурой стержневой, из высокопрочной проволоки и семипроволочных
прядей без поперечного армирования сплошного сечения размерами 25х25 и 30х30
см, длиной от 4, 5 до 12 м (рабочие чертежи типовых конструкций серии 1.011-6)
рекомендуется применять при прорезке сваями песков средней плотности и рыхлых,
супесей пластичной и текучей консистенции, суглинков и глин туго-, мягко- и
текуче-пластичной, а также текучей консистенции при условии, что сваи погружены
в грунт на всю глубину или выступают над поверхностью грунта на высоту не более
2 м при их расположении внутри помещения здания (сооружения).
При необходимости прорезки других видов грунтов допустимость применения
свай рассматриваемой конструкции устанавливается пробной забивкой.
Опирание нижних концов свай допускается на все виды грунтов, за
исключением скальных и вечномерзлых, торфов, заторфованных грунтов, слабых
грунтов типа илов, глинистых текучей консистенции и других видов сильно
сжимаемых грунтов, с учетом дополнительных указаний, приведенных в рабочих
чертежах свай.
Указанные сваи рекомендуется применять для фундаментов любых зданий и
сооружений, за исключением мостов и портовых гидротехнических сооружений, когда
они проходят по номенклатуре и параметрам свай, предусмотренных рабочими
чертежами, удовлетворяют результатам расчета и грунтовым условиям строительной
площадки. Такие сваи не допускается применять в пучинистых грунтах, если силы
пучения превышают величину вертикальной вдавливающей нагрузки на сваю, и при
наличии сил выдергивающих, сейсмических, а также при необходимости погружения
их в грунт с помощью вибрации.
Применение свай без поперечного армирования позволяет снизить расход
стали в среднем до 40% по сравнению со сваями с предварительно-напряженной
продольной арматурой с поперечным армированием и до 70% по сравнению со сваями
с ненапрягаемой продольной арматурой и с поперечным армированием, а также
снизить трудоемкость их изготовления на заводах железобетонных конструкций.
Технические требования
Сваи должны изготовляться в соответствии с требованиями стандарта ГОСТ
19804.0-78.
Назначение, область применения, общие технические требования, допускаемые
отклонения от проектных размеров, методы испытаний, маркировка,
транспортирование и хранение свай должны соответствовать указанным в ГОСТ
19804.0-78.
Сваи должны изготовляться из тяжелого бетона марки по прочности на сжатие
не ниже 300 кгс/см2.
Отпускная прочность бетона свай в момент отгрузки их с предприятия-изготовителя
должна быть не ниже 100% проектной.
Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим
способом, натяжение арматуры классов A-IV A-V, Aт-IV и Aт-V -
электротермическим или механическим способом.
Прочность бетона в момент отпуска натяжения арматуры (передаточная
прочность) должна быть не ниже 200 кгс/см2.
После отпуска натяжения арматура должна быть срезана заподлицо с бетоном
острия и в углублении торца сваи.
Усилие натяжения арматуры для каждой марки свай указано в табл. 1
приложения 1.
Расстояние между осями проволок должно быть не менее 15 мм. Максимальное
расстояние от центра тяжести поперечного сечения сваи до оси наиболее удаленной
проволоки не должно превышать 25 мм.
Расстояние между осями канатов должно быть не менее диаметра каната, но
не более 50 мм.
Голова сваи должна быть усилена сетками из проволоки класса B-I или Вр-1
диаметром 5 мм по ГОСТ 6727-80.
Сетки устанавливаются попарно, количество сеток определяется в
зависимости от длины сваи в соответствии с табл. 2 приложения 1. (Измененная
редакция, Изм. N 1). Острие сваи должно быть усилено спиралью из проволоки
класса B-I диаметром 5 мм по ГОСТ 6727-80. Петли для подъема свай, штыри и
спираль в острие сваи должны быть привязаны к продольной арматуре сваи вязальной
проволокой. Для петель следует применять горячекатаную арматурную сталь класса
A-I марок ВСт3сп2 и ВСт3пс2. В случае транспортирования свай при температуре -
40°С и ниже не допускается применять сталь марки ВСт3пс2.
1.3 Проектирование технологии производства
.3.1 Выбор вида бетона, технологических параметров и способов
изготовления и уплотнения бетонной смеси
Для производства всей номенклатуры изделий впускаемых предприятием
применяется тяжелый бетон классов С20/25, С25/30, С30/37 с марками по морозостойкости
F500 и водонепроницаемости W10.
Для производства свай применяется тяжелый бетон по ГОСТ26633-91 класса
С25/30, марка бетона по морозостойкости и водонепроницаемости должна
соответствовать маркам по морозостойкости и водонепроницаемости, установленным
проектной документации конкретного здания, сооружения указанным при заказе.
Марка бетона по морозостойкости не должна быть ниже F50 а по водонепроницаемости не должна
быть ниже W2.
Бетонная смесь для свай должна соответствовать СТБ 1035-96 “Смеси бетонные.
Технические условия”. Показатель удобоукладываемости бетонной смеси -
пластичность П1 (ОК=1-4см). Приготовление бетона осуществляется в планетарных
смесителях принудительного действия.
Уплотнение бетона осуществляется путем вибрации глубинными вибраторами.
1.3.2 Выбор материалов для изготовления изделий и
проектирование состава бетона
При выборе материалов для изготовления декоративных ограждений будем
руководствоваться НД на цемент, мелкий и крупный заполнитель, техническую воду,
химические добавки и арматурную сталь.
Цемент, щебень, песок, вода и химические добавки
Цемент
Для производства преднапряженных свай используется портландцемент марок
М300÷М500. Цемент должен соответствовать
нормам и требованиям в соответствии с ГОСТ 10178-85 «Портландцемент и
шлакопортландцемент. Технические условия».
Щебень:
В качестве крупного заполнителя принимают гранитный щебень, качество
которого должно соответствовать требованиям ГОСТ 8267-93 «Щебень из природного
камня для строительных работ. Технические условия». Содержание пылевидных и
глинистых частиц в щебне из осадочных пород не должно превышать для бетонов
класса С20/25 и выше - 2% по массе. Щебень с зёрнами крупностью свыше 40 мм не
допускается применять при изготовлении бетонной смеси. Морозостойкость крупных
заполнителей должна быть не ниже нормированной марки бетона по морозостойкости.
Песок:
В качестве мелкого заполнителя применяют кварцевый песок, который должен
удовлетворять требованиям ГОСТ 8736-93 «Песок для строительных работ.
Технические условия».
Для производства свай модуль крупности песка должен быть 2-2,5.
Вода:
На заводе используется техническая вода. Вода должна удовлетворять всем
нормам, указанным в СТБ 1114-98 «Вода для бетонов и растворов. Технические
условия».
При применении технической воды испытания проводят один раз в год на
содержание растворимых солей, сульфатов, хлоридов и взвешенных частиц, а также
на соответствие другим техническим требованиям.
Химические добавки должны соответствовать нормативным документам, по
которым они выпускаются:
суперпластификатор С-3 -ТУ 6-14-625-80;
сульфат натрия - ГОСТ 21458-75.
Допускается применение других химических добавок при изготовлении
бетонной смеси при условии выполнения подбора состава бетона по СТБ 1182-99.
Сталь арматурная и проволока
Для арматуры применяется сталь арматурная указанная в рабочих чертежах
изделий,
Таблица №4 Вид используемой арматуры.
Наименование изделий
|
Вид арматуры, ГОСТ (ТУ)
|
Класс арматурной стали
|
Марка стали
|
Нормативное сопротивление,
МПа
|
Расчетное сопротивление,
МПа
|
Диаметр, мм.
|
|
|
|
|
|
|
|
Стержни напрягаемой
арматуры
|
Прокат арматурный
горячекатаный и термомеханически упрочненный для ж/б конструкций в виде
каната ТУ РБ 04778771.001-97
|
S1200
|
25Г2С
|
800
|
665
|
12
|
Стержни сеток и каркасов
|
Прокат арматурный
горячекатаный периодического профиля в стержнях и мотках. ТУ РБ
04778771.001-97
|
S500
|
35ГС 25Г2С
|
400
|
365
|
5
|
|
Прокат арматурный
горячекатаный круглый гладкого профиля ТУ РБ 04778771.001-97
|
S240
|
Ст3сп
|
240
|
218
|
10
|
Диаметр проволоки должен соответствовать рабочим чертежам изделий.
Сварные сетки изготавливают контактной точечной сваркой в соответствии с ГОСТ
10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и
закладных изделий железобетонных конструкций».
Проектирование состава бетона
Аналитический расчет состава смеси тяжелого бетона БСГТ П1 С25/30 F50 W2
СТБ 1182-99:
Требуемая прочность бетона Rб=38,6 МПа
Требуемая ОК=3 см.
Имеющиеся материалы:
Цемент:
Rц=52 МПа
Кнг=0,28
ρц=3100 кг/м3
ρист=2600 кг/м3
Песок: ρп=2700
кг/м3 ρпв=1810 кг/м3
Таблица 5- Параметры мелкого заполнителя
Фракция
|
Остаток, Fп.i ,%
|
Sп.i
|
Wп.i
|
Wп.адс.i
|
2,5-5 1,25-2,5 0,63-1,25
0,315-0,63 0,14-0,315 <0,14
|
10 25 25 20 15 5
|
9,4 20,2 37,0 72,0 141,0
293,0
|
1,9 2,1 2,3 3,5 6,0 12,0
|
0,37 0,81 1,48 2,86 2,65
11,70
|
Щебень:
ρщ=2650 кг/м3
ρщв=1650 кг/м3
Таблица 6- Параметры крупного заполнителя
Фракция
|
Остаток, Fщ.i, %
|
Sщ.i
|
Wщ.i
|
Wщ.адс.i
|
5-10 10-20
|
60 40
|
5,4 2,7
|
1,2 0,9
|
0,8 0,5
|
Определяем пустотность песка:
Определяем
пустотность щебня:
=
Определяем
минимальную пустотность смеси заполнителей (когда песок заполняет всю
межзерновую пустотность щебня):
Определяем
удельную поверхность песка:
Sуд.п.= 0,001 ·ΣSп.i .· Fп.i.
Sуд.п.= 0,001 ·(9,4 ·10+20,2 ·25+37 ·25+72 ·20+141 ·15+293
·5)=6,544 м3/кг.
Определяем
удельную водопотребность щебня:
Bуд.щ.= 0,001 ·ΣWщ.i .· Fщ.i.
Bуд.щ.= 0,001 ·(1,2 ·60+0,9 ·40)=0,011 кг/кг.
Bуд.ад.п= 0,0001 ·ΣWп.ад.i.· Fп.i.
Bуд.ад.п= 0,0001 ·(0,37 ·10+0,81 ·25+1,48 ·25+2,86 ·20+2,65
·15+11,7 ·5)=0,0261 кг/кг
Определяем
удельное количество воды, адсорбированное поверхностью щебня:
Bуд.ад.щ= 0,0001 ·ΣWщ.ад.i.· Fщ.i.
Bуд.ад.щ= 0,0001 ·(0,8 ·60+0,5 ·40)=0,0069 кг/кг.
Задаемся
объемом щебня:
м3.
Определяем
по графику объем песка:
м3.
Определяем
по графику пустотность смеси заполнителей:
Определяем
количество песка:
кг.
Определяем
поверхность смеси заполнителей:
м2.
Определяем
выход бетона (за счет увеличения бетонной смеси из-за обмазывания каждого зерна
заполнителя цементным гелем толщиной 13 мкм):
м3.
Определяем
объем цементного геля (он состоит из объема, идущего на обмазывание каждого
зерна заполнителя и на заполнение пустот между зернами заполнителя):
м3.
Уточняем
расход песка:
кг.
Уточняем
расход щебня:
кг.
Определяем
общую водопотребнсть смеси заполнителей:
кг.
Определяем
количество воды, адсорбированное заполнителем:
кг.
Задаемся
относительным водосодержанием цементного геля:
Определяем
расход цемента:
кг.
Определяем
бетонной смеси:
Определяем
прочность бетона:
МПа.
Рассчитываем
осадку бетонной смеси:
Задаемся
т/м3 и добавкой . Определяем осадку конуса:
Определяем
уточненный выход бетонной смеси:
Рассчитываем
расход компонентов бетонной смеси:
Цемент:
кг.
Песок:
кг.
Щебень:
кг.
Вода:
л.
Определяем
плотность бетонной смеси:
кг.
Таблица 7. Принятые составы бетона и их характеристики.
Наименование изделий
|
Запроектированный расход
материалов на 1 м3 бетона, кг.
|
Плотность, кг/м3
|
Подвижность или жесткость,
см (с)
|
Коэффициент выхода бетона
|
|
цемент
|
песок
|
крупный заполнитель
|
вода
|
добавки
|
|
|
|
Сваи С70.30
|
380
|
581
|
1275
|
167
|
0,5
|
2403
|
П1
|
0,67
|
1.3.3 Основные положения проектирования технологии
бетоносмесительного цеха
1.3.3.1 Схема и устройство БСЦ
Приготовление бетонной смеси на проектируемом предприятии осуществляется
в бетоносмесительном цехе. Бетоносмесительный цех завода скомпонован по
вертикальной схеме и состоит из 5 отделений: надбункерное, бункерное,
дозировочное, смесительное и выдачи бетонной смеси.

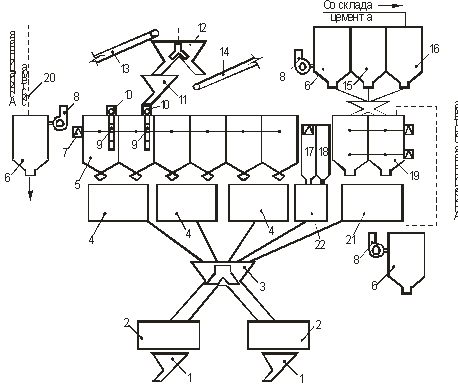

Рисунок
2 - Технологическая схема приготовления бетонной смеси.
-воронка
выдачи готовой смеси; 2-бетоносмеситель; 3-сборная воронка; 4, 21,
22-двухфракционные дозаторы цемента, заполнителей, жидкости соответственно; 5,
17, 18, 19-расходные бункера заполнителей, воды, добавок и цемента
соответственно; 6-фильтры; 7-указатель уровня; 8-вентиляторы;
9-свободообрушители песка; 10-вибраторы; 11-поворотная воронка; 12-двухрукавная
течка; 13-ленточный конвейер; 14-передаточный ленточный конвейер; 15-циклон;
16-улавливатель цемента; 20-аспирационная система.
В надбункерном отделении размещаются разгрузочные устройства ленточного
конвейера, при помощи которого мелкий и крупный заполнитель поступает в
бетоносмесительный цех со склада заполнителей, а также для очистки воздуха от
цементной пыли устанавливают циклоны и матерчатые фильтры, так как цемент
транспортируется со склада пневматическим способом. Для распределения
заполнителей по различным отсекам расходных бункеров применяется поворотная
воронка.
Бункерное отделение оснащено системой бункеров для накопления рабочего
запаса заполнителей и вяжущих веществ, растворов химических добавок и воды.
Дозировочное отделение, оборудованное аппаратурой для дозирования
заполнителей, цемента и жидкостей, расположено под расходными бункерами,
емкость которых принимается на 2 часа работы завода. Для подачи отдозированных
сухих компонентов бетона в соответствующий бетоносмеситель применяется узел
перегрузки с перекидным клапаном на два направления. Вода из дозаторов
поступает в смесители самотеком с автоматическим переключением на нужное
направление.
Смесительное отделение размещают обычно на втором ярусе, чтобы готовую
бетонную смесь подавать через раздаточный бункер на расположенные ниже
транспортные средства.
1.3.3.2 Приготовление бетонной смеси
Принимаем смесительный цех циклического действия - одноступенчатый; по
схеме расположения смесительных машин в плане - гнездовой; по способу
управления - механизированный.
Общий объем одного замеса:
VЗ=Q·KП.СМ/(tР·NCM·tCM·n3·KЧ.Н),
где Q - производительность предприятия, м3;
KП.СМ - коэффициент, учитывающий потери
бетонной смеси;
tр -
расчетное число рабочих суток в году;
NCM - число рабочих смен в сутки;
tсм - длительность рабочей смены, ч;
nЗ - нормативное число замесов в час;
KЧ.Н - коэффициент часовой
неравномерности выдачи бетонной смеси.
Принимаем для тяжелого конструкционного бетона KП.СМ=1,005 и KЧ.Н.=0,8, для бетоносмесителя
принудительного действия nЗ=35 [1, с.18], tр=253, NCM=2, tсм=8 ч [1, с.4].
м3.
Принимаем
2 смесителя.
Объем
смесителя по загрузке:
Vсм =VЗ/(nсмbб),
где
VЗ - общий
объем одного замеса, м3;
nсм - число смесителей;
bб - коэффициент выхода бетонной смеси, bб=0,67 [1,
с.13];
Vсм=0,794/2×0,67=0,6 м3.
Принимаем
2 бетоносмесителя типа СБ-146 со следующими техническими характеристиками [3,
с. 167]:
Марка
|
Вместимость по загрузке, л
|
Объем готового замеса, л
|
Наибольшая крупность
заполнителя
|
Число циклов в час
|
Частота вращен., об/мин
|
Мощность двигателя, кВт
|
СБ-146
|
750
|
500
|
70
|
35
|
25,8
|
22
|
1.3.3.3 Дозировка материалов
Принимаем весовые дозаторы циклического действия. Погрешность дозирования
заполнителей должна быть не более 2% по массе, дозирования цемента не более 1%
по массе, дозирование воды и рабочих растворов жидких добавок не более 1%.
Принимаем для расчета дозаторов и складов заполнителя и цемента по
расчету состава бетона:
расход цемента 380 кг/м3;
расход песка максимальный для тяжелого бетона 581 кг/м3 ;
расход щебня максимальный 1275 кг/м3.
Определяем расход компонентов на 1 замес:
Коэффициент выхода бетона Кс=0,67 м3;
Емкость смесителя 750 л;
Объем одного замеса 750×0,67=0,5 м3
Ц=380×0,5=190
кг/замес;
В=167×0,5=83,5
кг/замес;
Щ=1275×0,5=637,5
кг/замес;
П=581×0,5=290,5
кг/замес.
Плотность песка 1810кг/м3 и щебня 1650 кг/м3.
Плотность цемента 3200 кг/м3.
Принимаем следующие дозаторы (таблица 3)[3, с.172].
Таблица 8 - Технические характеристики автоматических дозаторов
циклического действия.
Наименование показателей
|
Для цемента
|
Для щебня
|
Для песка
|
Для воды
|
|
АД-400-2БЦ
|
АВДЧ-1200
|
АВДЧ-1200
|
АВДЖ-425
|
Пределы взвешивания, кг
Вместимость бункера, м3 Цикл дозирования, с Габариты, мм: длина ширина высота
Масса, кг
|
80÷400 0,75 45 1810 960 2070 1575
|
200÷1200 0,87 90 2060 1170 2660 560
|
200÷1200
0,87 90 2060 1170 2660 560
|
20÷200 0,21 45 1530 940 2100 350
|
Примечание: Все дозаторы
имеют пневматический привод, обслуживаемый пневмосистемой с величиной
давления равной 0,5÷0,6
МПа.
|
1.3.3.4 Транспорт цемента и заполнителей в расходные бункера
Вместимость складов заполнителей и цемента определяем по формуле:
VСКЛ=nсм∙Vсм∙bб nз∙Qсм
∙tсм ∙Nсм ∙зс,
где nсм - число смесителей;
Vсм - объем смесителя;
bб -
коэффициент выхода бетонной смеси;
Qсм - расход материала на 1 м3
бетона, м3;
зс - запас заполнителей или цемента на заводских складах,
расчетные рабочие сутки.
Для цемента Qсм=450 кг/м3=0,45 м3/м3
[1, с.9].;
зс =7 суток [1, с.11].
Для песка Qсм=675 кг/м3=0,45 м3/м3
[1, с.8].;
зс = 7 суток [1, с.11].
Для щебня Qсм = 1350 кг/м3=0,9 м3/м3
[1, с.8].;
зс =10 суток [1, с.11].
Vскл.цем=2×0,75×0,67×35×0,45×8×2×7=1733 м3.
С учетом коэффициента заполнения емкостей 0,9 [1, с.14]
Vскл.цем=1733/0,9=1926 м3 = 1926
т.
Принимаем 7 силосных банок емкостью 300т каждая.
Vскл.песка=2×0,75×0,67×35×0,45×8×2×7=1733 м3.
С учетом коэффициента заполнения: Vскл.песка=2251 м3.
Vскл.щебня=2×0,75×0,67×35×0,9×8×2×10/0,9=3944 м3.

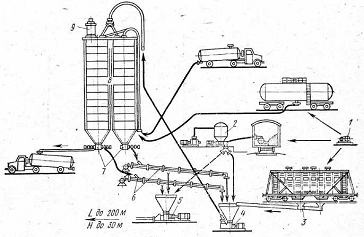

На большинстве действующих заводах действует схема склада цемента,
приведенная на рисунке 3.
Рисунок 3 - Схема разгрузки-погрузки транспортных средств на складе
цемента.
-маневровая лебедка; 2-вакуумный разгрузчик; 3-винтовой конвейер с
очистной секцией; 4-пневматический подъемник; 5-пневматический винтовой насос;
6-аэрожелоб; 7-донный разгружатель; 8-силоса; 9-камера осаждения с фильтром.
Из вагонов цемент в силоса выгружается разгрузчиком
всасывающе-нагнетательным ТА-26 с производительностью 20 т/ч. В
бетоносмесительный цех цемент подается пневматическим камерным насосом ТА-23
производительностью 30 т/ч[3, с.184].
Принятые типы складов материалов и их характеристики приведены в таблице
9.
Таблица 9 - Технические характеристики складов материалов.
Материал
|
Тип склада
|
Вместимость
|
Число силосов (отсеков)
|
Площадь (длина×ширина)
|
Цемент
|
Прирельсовый, силосный
|
2100 т
|
7
|
-
|
Песок
|
Прирельсовый, закрытый
штабельно-полубункерный
|
3000 м3
|
|
108мх12м=1296м2
|
Щебень
|
|
5000 м3
|
|
|
Заполнители подаются в расходные бункера БСЦ ленточным конвейером ТК-3 с
шириной ленты 650 мм и производительностью горизонтального 90 т/ч, наклонного
под углом 180 - 45 т/ч[3, с.336].
Число отсеков расходных бункеров принимаем равным по ОНТП-7-85 для:
цемента -2, для песка - 2, для щебня - 4 [1, с.19].
Объем отсеков расходных бункеров для заполнителей и цемента определяется
по формуле:
Vотс=2∙Vсм ∙bб ∙nз ∙зч ∙Qсм/nотс,
где Vсм - объем смесителя по загрузке, м3;
bб -
коэффициент выхода бетонной смеси;
nз - нормативное число замесов в час;
зч - запас материалов в расходных бункерах, ч;
Qсм - расход материала на 1 м3
бетона, м3;
nотс - число отсеков.
Для цемента запас - 3 ч, для заполнителей - 2 ч [1, с.19].
Для цемента:
Vотс=2×0,75×0,67×35×3×0,45/2=23,7 м3.
Для песка:
Vотс=2×0,75×0,67×35×2×0,45/2=15,8 м3.
Для щебня:
Vотс=2×0,75×0,67×35×2×0,9/4=15,8 м3.
1.3.3.5 Выдача бетонной смеси
Транспортируется бетонная смесь из БСЦ в формовочный цех по бетоновозной
эстакаде, оборудованной четырьмя тележками.
Объем приемных бункеров для:
- свай - 0,62 м3;
- ригелей - 0,64 м3;
- плит перекрытия - 0,65 м3;
- ФБС - 0,67
- Плит для ленточных фундаментов - 0,03 м3.
1.3.3.6 Управление механизмами
Механизмами дозировочного управления отделения и бетоносмесительного
отделения управляет оператор с центрального пульта, дозирование осуществляется
автоматическими циферблатными дозаторами. Они работают в паре с вторичными
приборами, установленными в помещении оператора. Управление выпускными
затворами дозаторов и бетоносмесителей осуществляется пневмоприводами с
электромагнитными клапанами. Всеми производственными процессами управляет
оператор из центрального пульта, в котором кроме пульта управления размещен щит
технологической световой сигнализации.
1.3.4 Основные положения проектирования технологии
арматурного цеха
Арматурные изделия изготавливаются в арматурном цехе. Производство
арматурных работ организовано с применением комплексно-механизированных и
автоматизированных линий и оборудования для заготовки, сварки, сборки и
антикоррозионной защиты элементов арматурных изделий, а также для их
транспортирования и пакетирования при максимальном сокращении ручного труда,
экономии металла и энергозатрат.
