1. Кинематический расчет коробки скоростей

.1 Исходные данные

Станок горизонтально-фрезерный, мощность 2,2 кВт;

число скоростей шпинделя z_n=16;

минимальная частота вращения шпинделя n_min=80 мин^-1;

φ=1,26

.2 Определение общего диапазона регулирования

R_n=j¹⁵=1,26¹⁵=32,03

n_max= R_n* n_min=32,03*80=2562

Принимаем промежуточные значения чисел оборотов для знаменателя геометрического ряда j=1,26 из отраслевого стандарта станкостроения ОСТ HI 1-1-72.

n₁=n_min=80; n₂=j*n₁=1,26*80=100; n₃=j*n₂=1,26*101=125;₄=j*n₃=1,26*127=160; n₅=j*n₄=1,26*160=200; n₆=j*n₅=1,26*202=250;₇=j*n₆=1,26*254=320; n₈=j*n₇=1,26*320=400; n₉=j*n₈=1,26*403=500; ₁₀=j*n₉=1,26*508=640; n₁₁=j*n₁₀=1,26*640=800; n₁₂=j*n₁₁=1,26*807=1000; n₁₃=j*n₁₂=1,26*1017=1280; n₁₄=j*n₁₃=1,26*1281=1600; n₁₅=j*n₁₄=1,26*1614=2000;₁₆=j*n₁₅=1,26*2034=2560.

Соответственно выбираем двигатель: мощностью - 2,2 кВт, n_д = 1280 об/мин

1.3 Выбор структурной формулы и построение структурной сетки

Выбираем структурную формулу z_n=р₀×р₁×р₂×р₃×р₄=1×2×2×2×2=16 и принимаем вариант структурной сетки с диапазонами регулирования групповых передач: R₁=j²; R₂=j³; R₃=j⁶ и общим диапазоном R_n=j¹⁵, которые удовлетворяют знаменателю геометрического ряда j=1,26.

.4 Построение графика частот вращения

Построение выполняется в соответствии с предельно допустимыми передаточными отношениями групповых передач ¼ £ U £ 2 для знаменателя j=1,26 и U₁>U₃>U₅>U₇

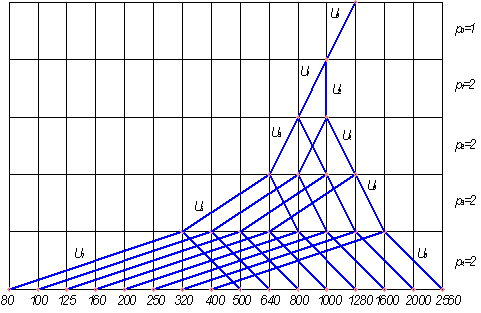

Рисунок 1 - График частот вращения привода.

Из графика частот вращения передаточные отношения зубчатых колес составляют:

в группе Р₁: U₁=z₁/z₂=1/1,26=0,794; U₂=z₃/z₄=1/1,26⁰=1;

в группе Р₂: U₃=z₅/z₆=1/1,26=0,794; U₄=z₇/z₈=1/1,26=0,794;

в группе Р₃: U₅=z₉/z₁₀=1/1,26³=0,5; U₆=z₁₁/z₁₂=1/1,26=0,794;

в группе Р₄: U₇=z₁₃/z₁₄=1/1,26⁶=0,25; U₈=z₁₅/z₁₆=1/1,26²=0,63;

В группе передач от вала I₀ к валу I передаточное отношение составляет U₀=D₁/D₂=1/1,26=0,794. По этому передаточному отношению проектируется ременная передача.

.5 Определение чисел зубьев шестерен

При определении чисел зубьев колес необходимо не только получить передаточные отношения, но и обеспечить постоянную сумму зубьев в пределах двухваловой передачи, например, для группы Р₁: S_z=z₁+z₂= z₃+z₄=const. Решая систему уравнений U и S_z в каждой группе передач, получим числа зубьев колес всего привода. Для этой цели в каждой группе передач назначаем числа зубьев меньших колес z₁=40, z₅=38, z₉=35, z₁₃ =19 и определяем остальные. Результаты расчета сведены в таблицу 1.

Таблица 1

При определении чисел зубьев колес их дробные величины округлялись до ближайших целых.

.6 Построение кинематической схемы

Кинематическая схема (рис. 2) построена в полном соответствии с графиком частот вращения (рис. 1), требованиями ГОСТ 2.770-68 по условным изображениям элементов кинематических цепей и ГОСТ 2.701-2.703-68 по правилам оформления кинематических схем. Правильность расчета зубчатых передач и построения кинематической схемы привода устанавливается после составления уравнений кинематического баланса цепей. При этом расчетные частоты вращения шпинделя n_р должны быть выдержаны по отношению к нормальному ряду n_нр в пределах d=±4,1%. Уравнения кинематического баланса для z_n=16 сведены в таблицу 2.

Рисунок 2 - Кинематическая схема привода.

Таблица 2

.7 Расчет моментов на валах

За расчетную частоту вращения шпинделя принимается частота:

Определим мощность из соотношения .

;

;

;

;

;

.

Определим крутящие моменты на валах по формуле .

;

;

;

;

.

кинематический привод зубчатый станок

2. Разработка конструкции коробки скоростей

.1 Прочностной расчет зубчатых колес

Зубья изготовляются из стали 40ХН; обработка - закалка ТВЧ, твердость 48…52 HRC.

Допускаемое контактное напряжение для зубьев шестерни σ_НР=1000 МПа, допускаемое изгибное напряжение для зубьев шестерни σ_FР=320 МПа.

Отношение ширины венца к начальному диаметру шестерни ψ_bd=b/d_W1=0,4.

Степень точности зубчатой передачи по ГОСТ 1643-72 - 7.

Расчет производится в программе ZUB.

1 вал

= 19.4 (hm) n1= 1000.0 (1/min)= 1000.00(мра) sigmfp= 320.00 (мра) psibd= .40

z1= 45. z2= 45. ct= 7 kod= 2

результат

расчетн. модуль по контактн. напряжен.= .748(мм)

расчетн. модуль по изгибн. напряжен. = 1.182 (мм)

стандартн.модуль по ГОСТ 9563-60 = 1.25 (мм)= 56.25 (мм)b= 13.46 (мм) vokr= 1.762(м/с)

2 вал

= 18.8 (hm) n1= 1000.0 (1/min)= 1000.00(мра) sigmfp= 320.00 (мра) psibd= .40

z1= 38. z2= 48. ct= 7 kod= 2

результат

расчетн. модуль по контактн. напряжен.= .846(мм)

расчетн. модуль по изгибн. напряжен. = 1.314 (мм)

стандартн.модуль по ГОСТ 9563-60 = 1.50 (мм)= 64.50 (мм)b= 12.86 (мм) vokr= 1.683(м/с)

3 вал

z1= 46. z2= 58. ct= 7 kod= 2

результат

расчетн. модуль по контактн. напряжен.= .742(мм)

расчетн. модуль по изгибн. напряжен. = 1.229 (мм)

стандартн.модуль по ГОСТ 9563-60 = 1.25 (мм)= 65.00 (мм)b= 13.66 (мм) vokr= 1.431(м/с)

4 вал

= 17.7 (hm) n1= 1000.0 (1/min)= 1000.00(мра) sigmfp= 320.00 (мра) psibd= .40

z1= 19. z2= 75. ct= 7 kod= 2

результат

расчетн. модуль по контактн. напряжен.= 1.485(мм)

расчетн. модуль по изгибн. напряжен. = 2.117 (мм)

стандартн.модуль по ГОСТ 9563-60 = 2.50 (мм)= 117.50 (мм)b= 11.28 (мм) vokr= 1.477(м/с)

2.2 Расчет диаметров колес

По найденным значениям модулей определяются диаметры колес .

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

.

.3 Предварительный расчет диаметров валов коробки скоростей

Предварительный расчет диаметров валов выполняют только с учетом нагрузки на кручение, так как еще отсутствуют, необходимые для расчета на изгиб, данные о расстояниях между опорами и о размещении зубчатых колес на валу.

где: диаметр рассчитываемого вала, мм;

при расчете диаметра вала в месте установки зубчатого колеса;

 момент на валу, Нм.

;

;

;

;

.

Зная размеры зубчатых колес и предварительные диаметры валов делается прорисовка коробки скоростей для определения остальных геометрических параметров.

2.4 Расчет ременной передачи

Компоновка привода заключается в выборе механизма передачи вращения от двигателя к входному валу коробки скоростей. Расчет производится в программе REMEN.

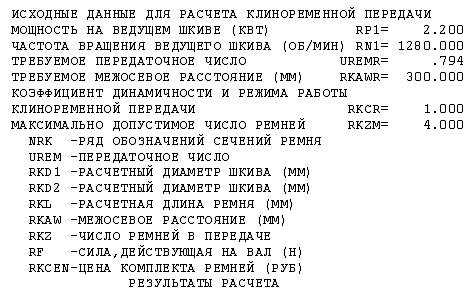

Исходные данные для расчета:₁ - мощность на ведущем шкиве, кВт;

n₁ - частота вращения ведущего шкива, об/мин;' - требуемое передаточное число;

а' - требуемое межосевое расстояние (мм);

С_р - коэффициент динамичности нагрузки и режима работы клиноременной передачи (для передач, используемых в приводах главного движения принимается равным 1);_max - максимально допустимое число ремней.

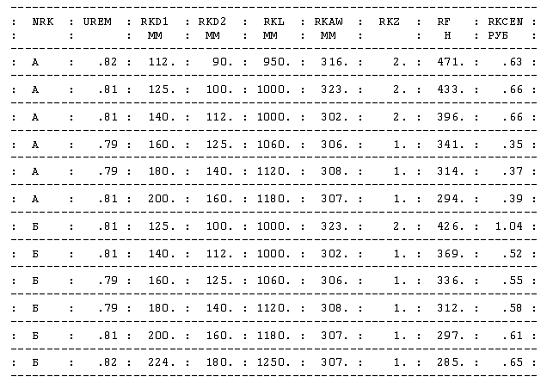

Исходя из передаточного отношения и межосевого расстояния выбирается следующий ремень с параметрами:

.5 Выбор подшипников

Вычисление опорных реакций, статической и динамической грузоподъемности подшипников, изгибающих моментов вала.

Исходные данные:

A - расстояние от левой опоры до силы P, мм;

B - расстояние до силы Q, мм;

L - расстояние между опорами L, мм;

P, Q - силы действующие на вал, H;

a - угол между плоскостями действия внешних сил, град;

n - частота вращения вала, мин^-1.

Исходные данные вводятся с учетом схем нагружения двухопорных валов.

Расчет производится в программе OPORA.

где a¢ - угол зацепления.

вал

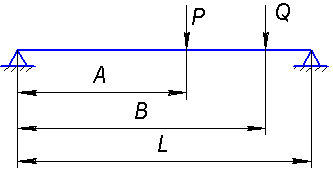

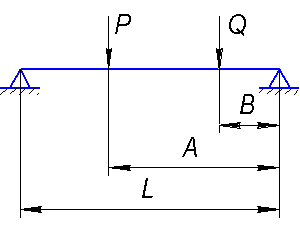

Рисунок 3 - Нагрузки

расстояние от левой опоры до сил и между опорами= 119.50(MM) B= 334.00(MM) L= 293.00(MM)

усилия на вал P= 251.00(H) Q= 341.00(H)

угол между плоскостями сил P и Q,ALFA= .0 (ГРАД.)

частота вращения вала N=1000.0(1/мин)

РЕЗУЛЬТАТ:

реакции в опорах: R= 100.91(H) S= 491.09(H)

статическая грузоподъемность подшипников= 100.91(H) CO2= 491.09(H)

динамическая грузоподъемность подшипников= 1021.28(H) C2= 4970.02(H)

изгибающие моменты на валу (НМ) (x от левой опоры вала)=-119.50 M= -29.995= 334.00 M= -20.135

вал

Рисунок 4

расстояние от левой опоры до сил и между опорами= 173.50(MM) B= 45.00(MM) L= 293.00(MM)

усилия на вал P= 240.00(H) Q= 190.00(H)

угол между плоскостями сил P и Q,ALFA= 180.0 (ГРАД.)

частота вращения вала N=1000.0(1/мин)

РЕЗУЛЬТАТ:

реакции в опорах: R= 62.94(H) S= 112.94(H)

статическая грузоподъемность подшипников= 62.94(H) CO2= 112.94(H)

динамическая грузоподъемность подшипников= 636.93(H) C2= 1142.95(H)

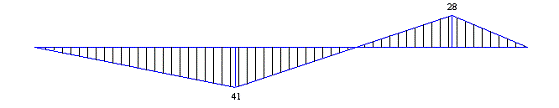

изгибающие моменты на валу (НМ) (x от левой опоры вала)=-173.50 M= -41.640= 45.00 M= 28.008

вал

Рисунок 5

расстояние от левой опоры до сил и между опорами= 248.00(MM) B= 45.00(MM) L= 293.00(MM)

усилия на вал P= 229.00(H) Q= 289.00(H)

угол между плоскостями сил P и Q,ALFA= .0 (ГРАД.)

частота вращения вала N= 800.0(1/мин)

РЕЗУЛЬТАТ:

реакции в опорах: R= 279.78(H) S= 238.22(H)

статическая грузоподъемность подшипников= 279.78(H) CO2= 238.22(H)

динамическая грузоподъемность подшипников= 2628.48(H) C2= 2237.94(H)

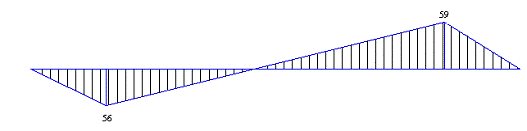

изгибающие моменты на валу (НМ) (x от левой опоры вала)=-248.00 M= -56.792= 45.00 M= 59.077

вал

Рисунок 6

расстояние от левой опоры до сил и между опорами= 248.00(MM) B= 319.00(MM) L= 403.00(MM)

усилия на вал P= 271.00(H) Q= 69.00(H)

угол между плоскостями сил P и Q,ALFA= 180.0 (ГРАД.)

частота вращения вала N=1000.0(1/мин)

РЕЗУЛЬТАТ:

реакции в опорах: R= 89.85(H) S= 112.15(H)

статическая грузоподъемность подшипников= 89.85(H) CO2= 112.15(H)

динамическая грузоподъемность подшипников= 909.31(H) C2= 1135.02(H)

изгибающие моменты на валу (НМ) (x от левой опоры вала)=-248.00 M= -67.208= 319.00 M= 9.421

Для валов с 1 по 4 выбираются шариковые радиальные однорядные подшипники легкой серии (рис. 7).

Рисунок 7 - Эскиз подшипника.

Таблица 3

Для шпинделя выбираются роликовые конические однорядные подшипники повышенной грузоподъемности средней серии (рис. 8).

Рисунок 8 - Эскиз подшипника.

Таблица 4

.6 Расчет валов

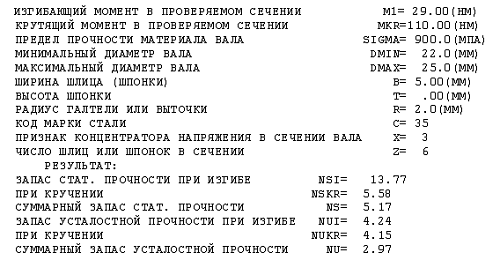

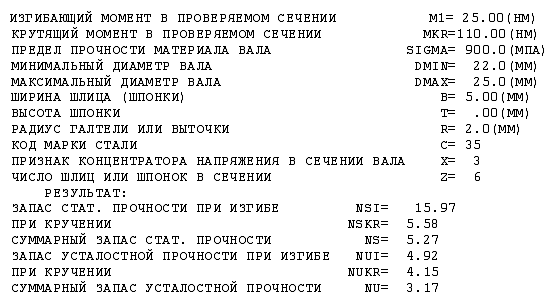

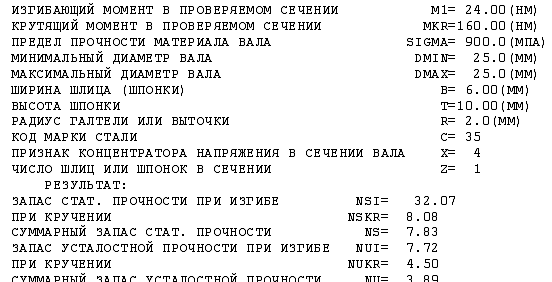

Производится расчет сечений сплошного вала на статическую прочность и выносливость. В результате расчета определяется запас статической прочности, запас усталостной прочности в сечении сплошного вала при изгибе, кручении и совместном действии изгиба и кручения.

Исходные данные для расчета:

М_изг - изгибающий момент в проверяемом сечении, Нм;

М_кр - крутящий момент в проверяемом сечении, Нм;

s_в - предел прочности материала вала, МПа;

D, d - диаметры в сечении вала, мм;

b - ширина шлица, шпонки, мм;

R - радиус галтели или выточки, мм;

t - высота шпонки, мм;

R - радиус выточки, мм;

C - код марки стали;

X - признак концентратора напряжений в сечении вала.

вал

Рисунок 9 - Изгибающие моменты

Рисунок 10 - Крутящие моменты

вал

Рисунок 11 - Изгибающие моменты

Рисунок 12 - Крутящие моменты

вал

Рисунок 13 - Изгибающие моменты

Рисунок 14 - Крутящие моменты

вал

Рисунок 15 - Изгибающие моменты

Рисунок 16 - Крутящие моменты

Заключение

В курсовом проекте был спроектирован привод главного движения горизонтально-фрезерного станка. Спроектированная коробка скоростей имеет 16 частот вращения шпинделя: 80, 100, 125, 160, 200, 250, 320, 400, 500, 640, 800, 1000, 1280, 1600, 2000, 2560 мин^-1. Коробка компактная и имеет следующие габариты: 534x352x493 мм.

Спроектировав и исследовав привод главного движения горизонтально-фрезерного станка, можно сделать вывод, что данный механизм пригоден для эксплуатации.
