Введение

В сложившейся ситуации на данный момент перед строительной отраслью Республикой Беларусь поставлена основная задача: осуществление достижений научно-технического прогресса, постановка на собственное вооружение передовых европейских и мировых технологий производства. Для этой цели требуется преобразовать строительство в стабильно развивающуюся индустриально-технический отрасль, повысить ее технико-экономический уровень, обеспечить надежность и качество выпускаемой строительной продукции, снизить стоимость проектных и общестроительных работ, за счет применения новых организационно-технологических решений, конструкций и материалов, сократить сроки строительства методом оптимизации вариантов ведения строительно-монтажных работ.

В данный момент происходит интенсивное развитие в области проектирования строительных конструкций: совершенствование методики расчета и применения новых эффективных материалов.

Удельный вес монтажных работ в строительстве увеличивается с каждым годом. Наряду со снижением массы отдельных конструкций они укрупняются и доводятся до максимальной заводской готовности. Процесс монтажа базируется также на дальнейшем росте уровня комплексной механизации, развитие автоматизации, применение прогрессивных технологий.

Большое распространение получили сетевое моделирование и оптимизационные методы проектирования организации и технологии строительного производства.

Фундаментальное применение вышеуказанных задач на практике приведет к существенному подъему строительной отрасли и народного хозяйства в Республике Беларусь.

1. Архитектурно-строительный раздел

.1 Исходные данные

Здание школы на 140 учащихся с ясли-садом на 45 мест городе Слуцке представляет собой трехсекционный двухэтажный объем, с скатной и плоской кровлей.

Наружная отделка выполнена из силикатного кирпича с последующим оштукатуриванием. Цоколь облицевать сколом природного камня (щебнем) зелено - коричневого колера. Столярные изделия - окраска за два раза. Кровля из металлопласта фирмы «Раннила». Ограждение кровли из листов металлопласта.

Стены кабинетов , коридоров гладкой фактуры, подготовленные для окраски.

Душевые, санузлы - штукатурка под облицовку керамической плиткой.

Окна с внутренней стороны и двери покрыты грунтовкой под масляную краску.

Коридоры и лестничные клетки: стены - клеевая покраска, низ стен - масляная панель на высоту 300мм.

Типы полов выполнены в соответствии с действующими рекомендациями. В кабинетах, коридорах- паркетные. В ванных и санузлах из керамической плитки. На лестничных клетках - керамическая плитка.

.2.1 Подсчет черных отметок

т. м;

т. м;

т. м;

т. м;

т. м;

т. м;

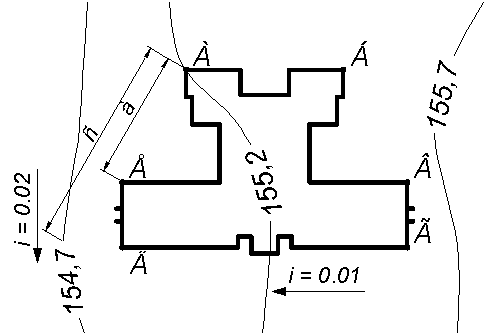

Рисунок 1.1 - Схема генплана к расчету черных и красных отметок.

.2.2 Подсчет красных отметок

т. м;

т. м;

т. м;

т. м;

т. м;

т. м;

Абсолютная красная отметка считается по формуле:

,                                                                                   (1.1)

где  - сумма красных отметок, м;

 - количество красных отметок.

м.

.3 Объемно-планировочное решение

Объемно-планировочное решение здания, школы на 140 учащихся с ясли-садом на 45 мест, разработано в соответствии с требованиями СНиП 2.08.02 - 89 “Общественные здания” и в соответствии исходных данных, решений генерального плана и нормативных документов.

Здание запроектировано двухэтажным, с подвалом и чердаком, длиной - 70 м, шириной - 45 м и высотой 13,0 м.

В проектируемом здании 2 главных входа и 2 второстепенных.

Корпус школы состоит из 3-х секций (секции 1,2,3), скомпонованных в один блок. Секции 1 и 3 - запроектированы со скатной кровлей . В секции 2 запроектировано спортивный зал а на втором этаже актовый зал , в секциях 1 и 3 - кабинеты учителей классы .

Рисунок 1.2 - Компоновочная схема

Естественное освещение школы соответствует требованиям СНиП II-4-73 «Освещение основных и вспомогательных помещений общественных зданий».

.3.1 ТЭП объемно-планировочного решения

.        Жилая площадь, м2 -  .

.        Общая площадь, м2 - .

.        Строительный объем, м3 -

.        Коэффициент эффективности использования объема здания:

                                                                      (1.2)

1.4 Противопожарные мероприятия

Объемно - планировочные решения жилого дома разработаны с соблюдением СНиП 2.01.02-85 в части противопожарных требований. На случай возникновения пожара эвакуация людей обеспечивается из квартир через лестничную клетку в каждой секции. Выход на кровлю предусмотрен из лестничных клеток. Двери на путях эвакуации открываются по направлению выхода из здания. Здание относится к II степени огнеопасности

.5 Генеральный план

.5.1 Общие сведения

Настоящая часть раздела разработана на основании исходных данных, топосъемки участка, выполненной ПИК «ИНСТИТУТ ИНКОПРОЕКТ» в 2004г. и в соответствии с требованиями нормативных документов, СНиП 2.07.01.89 «Планировка и застройка городских и сельских поселений».

.5.2 Характеристика участка строительства

Строительство школы на 140 учащихся с ясли-садом на 45 мест осуществляется на участке площадью 0,54 га, по ул. Гагарина. Участок находится между существующими 4-х этажными домами №7 и №13. Территория свободна от строений и зеленых насаждений. В прошлом располагалось здание барака. Рельеф участка спокойный.

.5.3 Генеральный план

Генеральный план запроектирован с учетом сложившейся застройки на основании АПЗ и задания на проектирование. Подъезд к школе предусмотрен с ул. Гагарина по существующему местному проезду Проектом предусмотрены площадки для игр. Генеральным планом разработано благоустройство школьного пространства Проектом предусмотрено благоустройство ул. Гагарина, детские игровые площадки, площадки отдыха. Озеленение участка предусмотрено посадкой декоративных деревьев, кустарников и посевом газонов. Малые архитектурные формы приняты по типовым проектам 310-5-4 и 310-4-1.

.6 Конструктивные решения

Настоящий раздел разработан на основании архитектурно - планировочных решений, решений генерального плана, вертикальной планировки и в соответствии с требованиями главы СНиП 2.01.07-85 «Нагрузки и воздействия», СНиП 2.02.01-83 «Основания зданий и сооружений», СНиП 11-22-81 «Каменные и армокаменные конструкции», СНиП 2.0Г02-85, СНиП 2.0301-84 «Бетонные и железобетонные конструкции».

Нормативное значение нагрузок:

Ветровое давление - 0,23 кПа.

Вес снегового покрова - 0,70 кПа.

Временные нагрузки плиты перекрытий приняты:

основные помещения согласно СНиП - 1,5 кПа,

общие коридорные и лестницы - 3 кПа,

За относительную отметку + 0,000 принят пол 1-го этажа, что соответствует абсолютной отметке + 156,70

Инженерно - геологические условия строительства характеризуется залеганием в основании фундаментов грунтов - водонасыщенных мелких песков средней прочности и супесей средней прочности.

Согласно инженерно-геологическим изысканиям, проведенным «Гомельгражданпроектом» установлено, что основанием под фундаменты служат пески средней крупности средней плотности со следующими характеристиками: г; кПа; ; МПа; ; .

Уровень грунтовых вод в районе строительства находится на отметке - +152,40 - + 153,10 м.

Стены подвала, соприкасающиеся с грунтом, покрыть окрасочной гидроизоляцией за 2 раза. Стены подвала приняты из сборных бетонных блоков по СТБ 107697.

Здание выполнено по бескаркасной системе с продольными и поперечными несущими стенами. Жёсткость обеспечивается продольными и поперечными несущими стенами. Фундаменты ленточные из сборных железобетонных фундаментных блоков и подушек под наружные и несущие стены. В устройстве фундамента использованы следующие типы элементов:

блоки фундаментные ГОСТ 13579-87: ФБС24.6.6-Т; ФБС9.66-Т; ФБС24.4.6-Т; ФБС9.4.6-Т; ФБС24.5.6-Т; ФБС9.5.6-Т.

Фундаментные подушки ГОСТ 13580-85:ФЛ10.24-344ФЛ10.12-3;ФЛ8.24-3;ФЛ8.12-3.

Материалы ГОСТ 530-80: Бетон В 3.5; Кирпич КР 1650/75/15; Бетон В 7.5.

Уровень грунтовых вод- ниже пола подвала.

Конструктивная схема школы- смешанная, с опиранием плит перекрытия на внутренние поперечные и наружные продольные стены. Пространственная жесткость здания обеспечивается совместной работой продольных и поперечных стен с жестким диском перекрытия, а также ядрами жесткости, в качестве которых выступают лестничные клетки.

Крыша стропильная с холодным чердаком. Кровля из металлопласта фирмы «Раннила».

Стены наружные -запроектированы d=530мм и выполнены из блоков из ячеистых бетонов 188х400х588- 7.5-750035-3 СТБ 1117-98 с облицовкой кирпичом силикатным утолщенным рядовым СУР-200/350 СТБ 1228-2000 на цементно-известковом растворе марки 50, F50. Лицевые поверхности кирпичной кладки выполнены из отборного кирпича с чистыми поверхностями и четкими ровными гранями, с соблюдением правильной перевязки швов. Кладка выполнена с расшивкой швов.

Участки стен первого этажа, расположенные непосредственно над обрезом фундаментов, армированы сетками из арматурной проволоки 4Вр-1 ГОСТ 6727-80 с ячейками 50х50 по всей толщине в трех швах.

Внутренние стены выполнены из кирпича силикатного утолщенного рядового СУР-200/15 СТБ 1228-2000, в пустошовку, с последующей штукатуркой.

Участки стен с вентиляционными каналами выполнены из кирпича керамического рядового полнотелого одинарного КРО-100/15 СТБ 1160-99 на цементно-известковом растворе марки 50, выше уровня чердачного перекрытия из кирпича КРО-100/35 СТБ 1160-99 на цементно-известковом растворе марки 50.

Кладка вентиляционных каналов запроектирована с полным заполнением раствором швов и швабровкой внутренних поверхностей каналов.

Перекрытия и покрытия приняты сборными многопустотными по серии 1.141-1 в. 63,60. На внутренние стены укладывают торцы панелей, заделанные в заводских условиях. Противоположные торцы заделывают на глубину 200мм бетонной смесью БСГЛ П2 В7.5 F50 W2 Д900 СТБ 1035-96.

Швы между панелями тщательно замоноличивают на всю высоту цементным раствором марки 100, предварительно очистив от пыли и мусора.

Анкеровка плит перекрытия предусмотрена стальными связями для обеспечения совместной работы на горизонтальную нагрузку. Сварка анкеров производится электродами типа Э-42 ГОСТ 9467-75.

Лестницы сборные - ж/б марши и площадки серии 1.152-1-8 в. 1 и 1.151.1-6 вып. 1.

Перегородки в санузлах - из полнотелого глиняного кирпича пластического прессования d = 65 мм ГОСТ 530-95.

Перемычки - сборные ж/бетонные по серии Б1.038.1-1 вып. 1,2.

Вентблоки - сборные ж/бетонные по серии 61.134-7 В. 1.

Утеплителями пола над подвалом и чердаке служат плиты полистеролбетонные теплоизоляционные по ТУ 21 БССР 22-87*. Решение принято с учетом БНБ 2.04.01-97 «Строительная теплотехника» и Пособием ПЗ-2000 к СниП 3.03.01-87 «Проектирование и устройство тепловой изоляции ограждающих конструкций жилых зданий».

Водоотвод со скатной кровли организованной по системе лотков и водосточных труб, выполненный из оцинкованной стали.

Оконные блоки приняты с тройным остеклением по СТБ 939-39 «Окна и балконные двери» и отвечают теплотехническим требованиям.

Таблица 1.1 - Ведомость перемычек

Пр2

Пр3

Пр4

Таблица 1.2 - Спецификация сборных железобетонных элементов.

Таблица 1.3 - Экспликация полов

Таблица 1.4 - Спецификация элементов заполнения проемов.

1.7 Санитарно-техническое и инженерное оборудование

проектирование перемычка железобетонный здание

Проект разработан в соответствии сл СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий», СНиП 2.08.02-89 «Общественные здания и сооружения».

Монтаж санитарно-технических систем должен производится в строгом соответствии со СНиП 3.05.01-85 «Внутренние санитарно-технические системы».

К установке намечаются следующие приборы:

умывальники керамические полукруглые размерами 450x450 мм с бутылочным сифоном;

унитазы керамические с непосредственно расположенным смывным бачком;

раковины стальные с сифоном двухоборотным.

Отведение сточных вод от санитарных приборов предусматривается в наружную сеть канализации внутренней самотечной сетью. В здании запроектирована система бытовой канализации. Сеть канализации монтируется из полиэтиленовых труб по ГОСТ 18599-83 /отводные тр-ды и стояки/ и по ГОСТ 6942.3-80 ниже отм. 0.000.

Источником теплоснабжения являются внешние сети от групповой котельной. В 70 - кв. жилом доме запроектировано центральное отопление. Система отопления здания присоединяется к наружным тепловым сетям по зависимой схеме. Температура теплоносителя в местной системе отопления: 95-70 °С. Система отопления: однотрубная с П образными стояками. Для каждой системы отопления предусматривается пофасадное регулирование подачи теплоносителя. Магистральные трубопроводы отопления прокладываются по подвалу. Трубопроводы отопления монтируются из стальных водогазопроводных труб по ГОСТ 3262-83 до Ду-50 и из стальных электросварных труб по ГОСТ 10704-91. В качестве нагревательных приборов приняты чугунные радиаторы МС-140. Регулировка теплоотдачи нагревательных приборов осуществляется за счет регулирования по воздуху. Удаление воздуха из системы отопления осуществляется микровоздушниками конструкции «Маевского». Для включения стояков и спуска воды из них, в местах присоединения стояков к магистральным трубопроводам, устанавливаются: на подающем стояке - вентиль и пробковый кран для спуска воды, на обратном - пробковые краны.

.8 Газоснабжение. Внутренний газопровод

Газоснабжение 70 - квартирного жилого дома предусматривается от сетей природного газа низкого давления.

Прокладка газовых стояков запроектирована в кухнях, а их подключение предусмотрено пробочными кранами, располагаемыми в лестничных клетках.

Внутренние газопроводы выполняются из стальных электросварных труб по ГОСТ 10704-91.

Для целей пищеприготовления на кухне каждой квартиры устанавливается 4-х конфорочная газовая плита.

Вентиляция кухонь предусматривается вентиляционными каналами, расположение которых указано на листе 2 графической части.

Общий расход природного газа теплотворностью 8500 ккал/м3 составляет 17.42м3/час.

Монтаж газопровода производить в строгом соответствии со СНиП 05.02-88 «Газоснабжение» и «Правилами безопасности в газовом хозяйстве» Госпроматомнадзора.

.9 Теплотехнический расчет покрытия

Основные данные:

Район строительства - г. Слуцк;

Назначение здания - общественное;

Влажностный район - нормальный, Б;

Температура внутреннего воздуха +18°С

Поз.          Наименование слоев        Толщина, ,мПлотность,

кг/м3Коэффициент теплопроводности

, Вт/м×°СКоэффициент

теплоусвоения

Таблица 1.5 - Физические характеристики слоев покрытия

Нормативное сопротивление теплопередаче для ограждающих конструкций покрытия:

м2×°С/Вт.

Определяем термическое сопротивление каждого отдельного слоя покрытия по формуле:

                                                                                (1.3)

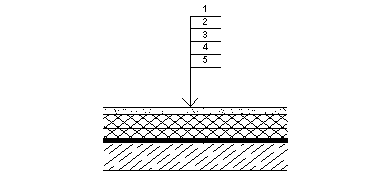

Рисунок 1.3 - Конструкция покрытия

м2×°С/Вт;

 м2×°С/Вт;

 м2×°С/Вт;

 м2×°С/Вт;

Термическое сопротивление утеплителя определяем по формуле:

;                                                      (1.4)

где  и  - коэффициенты теплоотдачи соответственно наружной и внутренней поверхности.

 м2×°С/Вт.

Определяем тепловую инерцию по формуле:

                                                                       (1.5)

Определяем требуемое сопротивление теплопередаче:

,                                                                     (1.6)

где n - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху;

aв - коэффициент теплоотдачи, Вт/(м2×°С), внутренней поверхности ограждающей конструкции;

Dtв - расчетный перепад, °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции.

Согласно таблице 5.2 СНБ 2.01.01 для ограждающей конструкции с тепловой инерцией до 7 за расчетную температуру наружного воздуха следует принимать среднюю температуру наиболее холодной пятидневки с обеспеченностью 0.92, которая для г. Слуцка равна °С

 м2×°С/Вт.

Определив требуемое сопротивление теплопередаче, далее определяют экономически целесообразное сопротивление теплопередаче Rтэк, м2×°С/Вт, по формуле:

,                                               (1.7)

где Стэ - стоимость тепловой энергии, р./ГДж, принимаемая по действующим ценам;

Zот - продолжительность отопительного периода, сут.;

tнот - средняя за отопительный период температура, °С, наружного воздуха;

См - стоимость, р./м3, материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции, принимаемая по действующим ценам;

 м2×°С/Вт.

Сравниваем между собой экономически целесообразное сопротивление теплопередаче 2.213 и нормативное сопротивление теплопередаче 3.0. Таким образом, сопротивление теплопередаче рассчитываемой конструкции должно быть не менее нормативного, равного 3.0 м2×°С/Вт.

Толщина утеплителя из пенополистирола должна быть не менее:

                                                                                         (1.8)

 м

Принимаем толщину утеплителя - 70 мм.
