Разработка системы защиты речевой информации в защищаемом помещении от утечки по акустическому каналу
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
БАЛТИЙСКИЙ
ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ им. И.КАНТА
ФИЗИКО-ТЕХНИЧЕСКИЙ
ИНСТИТУТ
КАФЕДРА
РАДИОФИЗИКИ И ИНФОРМАЦИОННОЙ БЕЗОПАСНОСТИ
ВЫПУСКНАЯ
КВАЛИФИКАЦИОННАЯ РАБОТА
Тема:
«Разработка системы защиты речевой информации в защищаемом помещении от утечки
по акустическому каналу»
Специальность
-090103.65 - Организация и технология защиты информации
Квалификация:
специалист по защите информации
Калининград
Оглавление
Введение
. Теоретическая часть
.1 Обзор каналов утечки речевой информации
.2 Методы защиты речевой информации
. Описание защищаемого помещения
.1 Ограждающие конструкции защищаемого помещения
.2 Схема электропитания, освещения и отопления помещения
.3 Схема охранно-пожарной сигнализации
.4 Основные технические средства и системы
.5 Вспомогательные технические средства и системы
. Проведение оценки защищенности защищаемого помещения
.1 Описание специальных технических средств
.2 Порядок измерений показателей защищенности от утечки по
акустическому и виброакустическому каналу связи
.3 Проведение измерений показателей защищенности от утечки по
акустическому и виброакустическому каналу связи
. Обзор средств защиты информации, предотвращающих утечку
информации по акустическому и виброакустическому каналу связи
.1 Пассивные методы защиты от утечки информации по акустическому и
виброакустическому каналу связи организационного характера
.2 Генератор виброакустического шума "ЛГШ-401"
.3 Соната-АВ
. Установка средств активной защиты информации от утечки по
виброакустическому каналу связи
. Экономическое обоснование предложенной системы защиты от утечки
по виброакустическому каналу связи
Заключение
Список используемой литературы
Список используемых сокращений
Введение
Актуальность задач защиты речевой
информации от утечки по акустическим каналам, порождаемым речевой деятельностью
человека, несомненна и занимает ведущее место в области безопасности информации.
С другой стороны, ряд аспектов, влияющих на эффективность защиты речевой
информации, зачастую остается за пределами внимания при организации системы
информационной безопасности объектов, разработке и производстве средств защиты
речевой информации, их практическом применении.
Для того чтобы обезопасить себя от
рисков потери информации необходимо предпринять ряд мероприятий
организационного и технического характера, направленных на построение системы
защиты информации.
Целью данной работы является
построение системы защиты защищаемого помещения (ЗП), предназначенного для
ведения конфиденциальных переговоров по требованиям безопасности информации.
В соответствии с поставленной целью
необходимо решить следующие задачи:
Рассмотрение каналов утечки речевой
информации и способов ее предотвращения
Описание защищаемого помещения с
учетом архитектурных и конструктивных особенностей
Проведение оценки защищенности
защищаемого помещения путем измерения акустических и виброакустических
показателей звукоизоляции специальными техническими средствами
Рассмотрение существующих средств
защиты, предотвращающих утечку информации по акустическому каналу связи и выбор
оптимальных технических средств
Монтаж и настройка выбранных САЗ
Проведение повторных измерений
коэффициентов виброизоляции с установленными САЗ
Составление сметы затрат на создание
системы защиты ЗП
1. Теоретическая часть
.1 Обзор каналов утечки речевой
информации
Голосовой аппарат человека является
первичным источником акустических колебаний, которые представляют собой
возмущения воздушной среды в виде волн сжатия и растяжения (продольных волн).
Под действием акустических колебаний в ограждающих строительных конструкциях и
инженерных коммуникациях помещения, в котором находится речевой источник, возникают
вибрационные колебания. Таким образом, в своем первоначальном состоянии речевой
сигнал в помещении присутствует в виде акустических и вибрационных колебаний.
Звук - это распространяющееся в
упругих средах механические колебания, воспринимаемые органами слуха и
техническими средствами приема акустических сигналов.
Акустические сигналы представляют
собой возмущения упругой среды, проявляющиеся в возникновении акустических
колебаний - механических колебаний частиц упругой среды, распространяющихся от
источника колебаний в окружающее пространство в виде волн различной формы и
длительности.
Различного рода преобразователи
акустических и вибрационных колебаний являются вторичными источниками. К
последним относятся: громкоговорители, телефоны, микрофоны, акселерометры и
другие устройства.
В зависимости от среды
распространения речевых сигналов и способов их перехвата технические каналы
утечки информации можно разделить на: акустические, вибрационные,
акустоэлектрические, оптоэлектронные и параметрические.
Рассмотрим эти каналы более
подробно.
Акустические каналы. В акустических
каналах утечки информации средой распространения речевых сигналов является
воздух и для их перехвата используются высокочувствительные микрофоны и
специальные направленные микрофоны, которые соединяются со специальными
миниатюрными передатчиками. Автономные устройства, конструктивно объединяющие
микрофоны и передатчики, называют закладными устройствами (ЗУ) перехвата
речевой информации. Перехваченная ЗУ речевая информация может передаваться по
радиоканалу, сети электропитания, оптическому (ИК) каналу, соединительным
линиям вспомогательных технических средств (ВТСС), посторонним проводникам,
инженерным коммуникациям в ультразвуковом (УЗ) диапазоне частот, телефонной
линии с вызовом от внешнего телефонного абонента. Прием информации,
передаваемой закладными устройствами, осуществляется, на специальные приемные
устройства, работающие в соответствующем диапазоне длин волн. Использование
портативных диктофонов и закладных устройств требует проникновения в
контролируемое помещение. В том случае, когда это не удается, для перехвата
речевой информации используются направленные микрофоны.
Виброакустические каналы[5]. В
виброакустических каналах утечки информации средой распространения речевых
сигналов являются ограждающие строительные конструкции помещений (стены,
потолки, полы) и инженерные коммуникации (трубы водоснабжения, отопления,
вентиляции и т.п.). Для перехвата речевых сигналов используются вибродатчики
(акселерометры). Вибродатчик, соединенный с электронным усилителем, называют
электронным стетоскопом. Электронный стетоскоп позволяет осуществлять
прослушивание речи с помощью головных телефонов и ее запись на диктофон. По
виброакустическому каналу также возможен перехват информации с использованием
закладных устройств. Для передачи информации используется радиоканал, а
устройства называются радиостетоскопами. Еще используются закладные устройства
с передачей информации по оптическому каналу в ближнем инфракрасном диапазоне
длин волн и по ультразвуковому каналу (по инженерным коммуникациям).
Акустоэлектрические каналы.
Акустоэлектрические каналы утечки информации возникают за счет преобразований
акустических сигналов в электрические. Некоторые элементы ВТСС, трансформаторы,
катушки индуктивности, электромагниты вторичных электрочасов, звонков
телефонных аппаратов и т.п., обладают свойством изменять свои параметры
(емкость, индуктивность, сопротивление) под действием акустического поля,
создаваемого источником речевого сигнала. ВТСС могут содержать акустоэлектрические
преобразователи. К ним относятся некоторые типы датчиков охранной и пожарной
сигнализации, громкоговорители ретрансляционной сети и т.д. Перехват
акустоэлектрических колебаний осуществляется путем непосредственного
подключения к соединительным линиям ВТСС специальных высокочувствительных
низкочастотных усилителей.
Оптико-электронный (лазерный) канал.
Оптико-электронный (лазерный) канал утечки акустической информации образуется
при облучении лазерным лучом вибрирующих под действием акустического речевого
сигнала отражающих поверхностей помещений (оконных стекол, зеркал и т.д.).
Отраженное лазерное излучение модулируется по амплитуде и фазе и принимается
приемником оптического (лазерного) излучения, при демодуляции которого
выделяется речевая информация. Для перехвата используются сложные лазерные
системы.
Параметрический канал.
Акустоэлектромагнитный, или как его еще называют параметрический канал утечки
информации, образуется в результате воздействия акустического поля на элементы
высокочастотных генераторов. В результате такого воздействия происходят
незначительные изменения взаимного расположения элементов схем, проводов в
катушках индуктивности (межвиткового расстояния), дросселей, расстояний между
пластинами воздушных конденсаторов и т. п., что может привести к изменениям
параметров высокочастотного сигнала, например, к модуляции его информационным
сигналом. Промодулированные информационным сигналом высокочастотные колебания
излучаются в окружающее пространство и могут быть перехвачены и детектированы
средствами радиоразведки.
Параметрический канал утечки
информации может быть реализован и путем “высокочастотного облучения”
помещения, где установлены полуактивные закладные устройства, имеющие элементы,
некоторые параметры которых (например, добротность и резонансная частота
объемного резонатора) изменяются по закону изменения акустического (речевого)
сигнала (эндовибратор Термена).
Для перехвата информации по данному
каналу кроме закладного устройства необходимы специальный передатчик с направленной
антенной и приемник.
.2 Методы защиты речевой информации
Методы и средства защиты речевой
информации от утечки по акустическому и виброакустическому каналам основаны на
уменьшении отношения «сигнал/шум». При этом различают пассивные и активные
методы[6].
Пассивные методы направлены на
уменьшение уровня информативного сигнала за счет улучшения звуко- и
виброизоляции инженерных конструкций и установки фильтрующих устройств в
проводных коммуникациях.
Активные методы основаны на
увеличении уровня шума по отношению к естественному (фоновому) и реализуются с
помощью технических средств, основу которых составляют различные генераторы
шума.
На практике чаще всего используют
так называемые «белый», «розовый» и речеподобный шумы (рисунок 1), (графики 1,
2, 3 соответственно), различающиеся формой огибающей спектра.
Рисунок 1 - Виды шумов
Целесообразность использования того
или иного вида помех определяется многими факторами (в частности преследуемыми
целями: маскирование, имитация, обеспечение максимальной комфортности
переговоров и т.п.). С точки зрения обеспечения минимума интегрального уровня
помех, наиболее эффективной является речеподобная помеха.
С точки зрения защиты речевой
информации при проведении конфиденциальных переговоров технические средства
защиты можно подразделить на две группы: средства защиты помещений и средства
защиты собственно речевой информации.
К первой группе относится аппаратура
постановки помехи на границе защищаемого помещения («вдоль» ограждающих
конструкций) - это генераторы акустического и виброакустического шума. Ко
второй группе - аппаратура акустического зашумления, располагающаяся в
непосредственной близости от места нахождения участников переговоров.
Очевидно, что в первом случае при достаточно
комфортных условиях для находящихся в помещении людей не гарантируется защита
речевой информации по всему объему помещения (например, от утечки за счет
скрытно установленных внутри помещения специальные технические средства (СТС)
типа радиомикрофонов, диктофонов и т.п.). Следовательно, требуются
дополнительные организационно-технические меры по выявлению и/или блокированию
таких СТС.
Во втором случае вероятность утечки
речевой информации за счет любых СТС, содержащих микрофоны, близка к нулю, но возникает
проблема обеспечения комфортности переговоров, поскольку участники находятся
под непосредственным воздействием акустического шума.
2. Описание защищаемого помещения
Адрес защищаемого помещения: Россия,
Калининградская область, город Калининград, улица Александра Невского, 14,
корпус 1, аудитория «Скворечник».
Защищаемое помещение находится на
втором этаже здания.
Рассматриваемый объект является
теоретическим макетом помещения для ведения конфиденциальных переговоров, на
базе которого возможно построение реальной системы защиты речевой информации от
утечки по акустическому каналу связи.
Помещение находится на втором этаже
здания возле лестничного пролета. В помещении находится как основные
технические средства, обрабатывающие конфиденциальную информацию, так и
второстепенные технические средства, в обработке защищаемых сведений участия не
принимающие.
Через помещение проходят посторонние
проводники такие как: линии электропитания и освещения, охранно-пожарная
сигнализация и трубы отопления.
Исследуемое помещение не имеет
ограждающих конструкций, смежных с помещениями других организаций.
Контролируемая зона (КЗ) ограничена
ограждающими конструкциями защищаемого помещения.
.1 Ограждающие конструкции
защищаемого помещения
Ограждающими конструкциями помещения
являются пол, потолок, стены, окна и двери.
Расположение ограждающих конструкций
представлено на рисунке 2.
Параметры ограждающих конструкций:
Потолок - железобетонная панель
толщиной 160 мм;
Пол - паркетное покрытие толщиной
паркетной доски 25 мм, под паркетом железобетонное перекрытие толщиной 160 мм;
Входная дверь - звукоизолирующая
двустворчатая дверь с уплотняющими прокладками из пористой резины с остеклением
с толщиной стекла 20 мм;
Дверь в актовый зал -
звукоизолирующая двустворчатая дверь с уплотняющими прокладками из пористой
резины без остекления;
Дверь в столовую ректора -
стандартное пластиковое полотно толщиной 40 мм;
Окна - неоткрывающееся окно справа
от входной двери от пола до потолка, двойной стеклопакет; четыре трехстворчатых
окна, выходящих на улицу (открываются две створки), двойной стеклопакет; десять
неоткрывающихся окон, выходящих в фойе, университета двойной стеклопакет.
Рисунок 2 - Ограждающие
конструкции защищаемого помещения
Доступ в защищаемое
помещение осуществляется через входную дверь, оборудованную магнитоуправляемым
извещателем открытия двери, который ограничивает круг лиц, имеющих доступ к
данному объекту. Ключом к двери является намагниченная карта, имеющаяся в
наличии у высшего руководства университета (ректора и его заместителей), а
также у сотрудников технической службы, занимающихся организацией конференций и
переговоров в ЗП.
Каждое окно оборудовано
тканевыми роллетами.
.2 Схема электропитания,
освещения и отопления защищаемого помещения
Схема электропитания,
освещения и отопления изображена на рисунке 3. Система электропитания
осуществляется через распределительные щиты. Важно отметить, что заземление в
защищаемом помещении отсутствует.
Через помещение проходит
система отопления, которую состоит из:
алюминиевые отопительные
радиаторы, находящие в вентилируемом коробе.
полипропиленовые трубы,
выходящие за пределы защищаемого помещения
Рисунок 3 -
Электропитание, освещение и отопление на защищаемом объекте
.3 Схема
охранно-пожарной сигнализации
Помещение оборудовано
системой охранно-пожарной сигнализации, которая включает в себя:
пожарные извещатели;
датчик инфракрасного
излучения;
магнитоуправляемый
извещатель открытия двери;
охранную сигнализацию
«Аргус-Спектр», выведенную на пульт охраны в комнате дежурного на первом этаже
здания
Рисунок 4 -
Охранно-пожарная сигнализация защищаемого помещения
.4 Основные технические
средства и системы
Основные технические
средства и системы (ОТСС) - технические средства и системы, а также их
коммуникации, используемые для обработки, хранения и передачи конфиденциальной
(секретной) информации
К ОТСС могут относиться
средства и системы информатизации (средства вычислительной техники,
автоматизированные системы различного уровня и назначения на базе средств
вычислительной техники, в том числе информационно-вычислительные комплексы,
сети и системы, средства и системы связи и передачи данных), технические
средства приема, передачи и обработки информации (телефонии, звукозаписи,
звукоусиления, звуковоспроизведения переговорные и телевизионные устройства,
средства изготовления, тиражирования документов и другие технические средства
обработки речевой, графической видео-, смысловой и буквенно-цифровой
информации) используемые для обработки конфиденциальной (секретной) информации.
Информация (переговоры
между высшим руководством университета), циркулирующая внутри защищаемого
помещения, имеет конфиденциальный характер и требует ряд мер, как
организационного, так и технического характера, способствующих неразглашению
обрабатываемых в ЗП данных.
Следующие технические
средства используются для обработки, хранения и передачи конфиденциальной
(секретной) информации:
Беспроводная
дискуссионная система Volta USC-101, состоящая из двенадцати беспроводных
микрофонов «гусиная шея» и единого приемного модуля.
Ноутбук Dell
Inspiron15-3537 - 12 шт.
Моноблок MSI 2210
Колонки InterM - 4 шт.
Плазменный телевизор
Samsung UE65HUB500T
Подробное расположение
ОТСС относительно друг друга и ограждающих конструкций помещения изображено на
рисунке 5.
Рисунок 5 - Расположение
ОТСС на защищаемом объекте
.5 Вспомогательные
технические средства и системы
Вспомогательные
технические средства и системы (ВТСС) - технические средства и системы, не
предназначенные для передачи, обработки и хранения конфиденциальной информации,
устанавливаемые совместно с ОТСС или в выделенных помещениях.
К ним относятся:
различного рода
телефонные средства и системы;
средства и системы
передачи данных в системе радиосвязи;
средства и системы
охранной и пожарной сигнализации;
средства и системы
оповещения и сигнализации;
контрольно-измерительная
аппаратура;
средства и системы
кондиционирования;
средства и системы
проводной радиотрансляционной сети и приема программ радиовещания и телевидения
(абонентские громкоговорители, системы радиовещания, телевизоры и
радиоприемники и т.д.);
средства электронной
оргтехники.
Перечисленный выше список
позволяет сделать вывод, что к ВТСС в защищаемом помещении относится система
кондиционирования, состоящая из двух кондиционеров марки Tadient.
Рисунок 6 иллюстрирует
расположение ВТСС на объекте.
Рисунок 6 - Расположение
ВТСС на защищаемом объекте
3. Проведение оценки
защищенности защищаемого помещения
Проведя обзор
защищаемого помещения с учетом его архитектурных и конструктивных особенностей
и составив схемы электропитания, освещения, отопления и охранно-пожарной
сигнализации, а также определив основные и вспомогательные технические средства
и системы, необходимо приступить к следующей части текущей работы - провести
оценку защищенности ЗП от утечки по акустическому и виброакустическому каналу
связи.
.1 Описание специальных
технических средств
Для измерения
акустических и виброакустических показателей используется система оценки
защищенности «Шепот».
Данный
программно-аппаратный комплекс предназначен для измерений акустических и
виброакустических параметров ограждающих и инженерных конструкций выделенных
помещений.
Большинство компонентов
системы поставляются с автономным или универсальным электропитанием. При
проведении измерений микрофоны и акселерометр могут быть отнесены на
значительное расстояние от коммутатора (до 1000 м при измерениях на частотах не
выше 5 кГц). Все элементы системы, включая датчики (микрофоны, акселерометр),
измерительный интерфейс, имеют калибровочные сертификаты и свидетельства о
поверке. Входящий в состав системы шумомер Larson&Davis тип 824 введен в
Госреестр измерительных приборов.
Все необходимые
измерения производятся системой в автоматическом режиме, включая управление
акустическим тест-сигналом и переключение датчиков.
Система полностью
реализует методику Гостехкомиссии России по проведению акустических и
вибрационных замеров ограждающих и инженерных конструкций, позволяя получить
готовые результаты расчета, которые включаются в состав типового протокола
измерений.
Данный измерительный
комплекс сертифицирован в РФ и имеет следующие сертификаты:
Сертификат об
утверждении типа средств измерений военного назначения № 22288; - Сертификат
соответствия ФСТЭК России № 643 на систему «Шепот»;
Сертификат соответствия
ФСТЭК России № 644 на программу управления «Шепот-Интерфейс»;
Сертификат соответствия
№ 06.0001.0248 на программное обеспечение;
Свидетельство
Федерального агентства по техническому регулированию и метрологии об
утверждении типа средств измерений RU.C.36.018.A №43092 от 5 июля 2011г.
Основные технические
характеристики системы «Шепот» приведены в таблице 1.
Таблица 1 Технические
характеристики системы «Шепот»
Диапазон измеряемого уровня звукового давления и виброускорения
тестового сигнала октавных полос с центральными частотами, а также 19
третьоктавных полос с центральными частотами
|
250, 500, 1000, 2000 и 4000 Гц от 125 до 8000 Гц
|
Диапазон измерения виброускорения
|
от 0,01 до 708 м/с2
|
Диапазон измерения звукового давления
|
от 24 до 132 дБ
|
Максимальное звуковое давление тест-сигнала в свободном
пространстве на расстоянии 1 м от излучателя
|
не менее 106 дБ
|
Электропитание от сети переменного тока или от автономного
источника постоянного тока
|
220 В 50 Гц 24 В
|
Общая площадь, необходимая для развертывания системы, не более
|
10 м2
|
Средняя наработка на отказ, не менее
|
1000 час
|
Управление системой «Шепот»
осуществляется программной частью «Шепот-Интерфейс», которая предназначена для
управления, обработки результатов измерения и ведения базы данных полученных
результатов.
Рассмотрим подробнее интерфейс
комплекса.
Окно программы открывается
автоматически при запуске и предназначено для предназначено для выбора места
проведения исследований из набора уже существующих вариантов и для выбора
режима подготовки и выполнения исследований с помощью автоматизированной
системы оценки защищенности выделенных помещений от утечки информации по
виброакустическому каналу «Шепот».

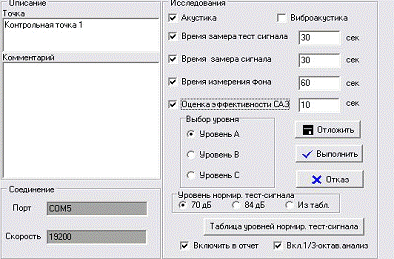

В главном окне программы расположены
четыре окна установки временных параметров измерения:
Время измерения тест-сигнала;
Время измерения сигнала;
Время измерения фон;
Время измерения САЗ
Наименование временных параметров
измерения приведены в таблице 2.
Таблица 2 Временные параметры
измерения системы «Шепот»
Окно установки временных параметров измерения
|
Временные параметры измерения, установленные в окне, в секундах
|
|
Тип измерений «Акустика»
|
Тип измерений «Виброакустика»
|
«Время измерения тест-сигнала»
|
Продолжительность измерения уровня звукового давления шумомером,
расположенным вблизи работающего источника тестового акустического сигнала
|
«Время измерения сигнала»
|
Продолжительность измерения уровня звукового давления
микрофоном, расположенным на расстоянии от работающего источника тестового
акустического сигнала
|
Продолжительность измерения уровня, наведенного виброускорения
акселерометром, расположенным на расстоянии от работающего источника
тестового акустического сигнала
|
«Время измерения фона»
|
Продолжительность измерения уровня фонового звукового давления
микрофоном, расположенным на расстоянии от выключенного источника тестового
акустического сигнала
|
Продолжительность измерения фонового уровня, наведенного
виброускорения акселерометром, расположенным на расстоянии от выключенного
источника тестового акустического сигнала
|
«Время измерения САЗ»
|
Продолжительность измерения уровня звукового давления
микрофоном, расположенным на расстоянии от выключенного источника тестового
акустического сигнала, при работающих средствах защиты
|
Продолжительность измерения уровня, наведенного виброускорения
акселерометром, расположенным на расстоянии от выключенного источника
тестового акустического сигнала, при работающих средствах защиты
|
Начальные настройки программы
изображены на рисунке 7.
Рисунок 7 - Настройка интерфейса
комплекса «Шепот»
В первоначальных настройках
указываются следующие основные параметры:
. Выбор вида исследования
(акустика/виброакустика);
. Уровень нормированного
тест-сигнала:
70 дБ - для помещений, не
оборудованных средствами звукоусиления;
84 дБ - для помещений с
установленными средствами звукоусиления;
из таблицы - уровни нормирования
задаются оператором.
. Время замера тест-сигнала -
продолжительность измерения уровня звукового давления шумомером, расположенным
вблизи работающего источника тестового акустического сигнала;
. Время измерения сигнала:
Тип измерения «Акустика» - Продолжительность
измерения уровня звукового давления микрофоном, расположенным на расстоянии от
работающего источника тестового сигнала;
Тип измерения «Виброакустика» -
продолжительность измерения уровня, наведенного виброускорения акселерометром,
расположенным на расстоянии от работающего источника тестового акустического
сигнала.
. Время измерения фона:
Тип измерения «Акустика» -
Продолжительность измерения уровня фонового звукового давления микрофоном,
расположенным на расстоянии от выключенного источника тестового сигнала.
Тип измерения «Виброакустика» -
продолжительность измерения фонового уровня, наведенного виброускорения
акселерометром, расположенным на расстоянии от выключенного источника тестового
акустического сигнала.
. Время измерения системы акустического
зашумления (САЗ):
Тип измерения «Акустика» -
Продолжительность измерения уровня звукового давления микрофоном,
расположенного на расстоянии от выключенного источника тестового акустического
сигнала, при включенных работающих средствах защиты.
Тип измерения «Виброакустика» -
продолжительность измерения уровня, наведенного виброускорения акселерометром,
расположенным на расстоянии от выключенного источника тестового акустического
сигнала, при работающих средствах защиты.
Проведение измерений возможно в двух
режимах: ручном и автоматическом.
. Ручной режим измерения уровней
звукового давления тестового сигнала и уровня, наведенного виброускорения
предназначен в первую очередь для контроля результатов измерений в
автоматическом режиме, для обеспечения возможности проведения измерений при
ручном управлении оператором, а также для проверки работоспособности системы.
. Автоматический режим измерения
уровней звукового давления тестового сигнала и уровня, наведенного
виброускорения предназначен для ускорения процесса сбора и обработки
информации, необходимой оператору для принятия решений о результатах
исследования объекта контроля. Автоматический режим измерения заключается в
том, что система «Шепот» без вмешательства оператора выполняет заданную ей
циклограмму измерений и проводит обработку их результатов и пополняет базу
данных выполненных измерений.
.2 Порядок измерений показателей
защищенности от утечки по акустическому и виброакустическому каналу связи
Все измерения проводятся на
основании нормативного документа «Сборник временных методик оценки защищенности
конфиденциальной информации от утечки по техническим каналам[2]».
В нем определено, что для оценки
защищенности помещений от утечки речевой конфиденциальной информации по
акустическому каналу необходимо определить коэффициент звукоизоляции (ОК) в
октавных полосах частот со среднегеометрическими частотами 250, 500, 1000,
2000, 4000 Гц. Коэффициент звукоизоляции Qi определяется как разность между
измеренными уровнями тестового акустического сигнала перед ОК Lc1i и за ее
пределами в выбранных контрольных точках (КТ) Lc2i. Коэффициент виброизоляции
Gi определяется как разность между измеренными уровнями тестового вибрационного
сигнала перед ОК и элементами ИТС Vc1i на их поверхностях и за пределами ЗП в выбранных
КТ Vc2i. Контрольные точки (КТ) выбираются в наиболее опасных местах с точки
зрения перехвата речевой информации.
Нормативные значения октавных
коэффициентов звукоизоляции (виброизоляции), обеспечивающие защищенность
помещений от утечки речевой конфиденциальной информации по акустическому и
виброакустическому каналам, приведены в таблице 3.
Таблица 3 Нормативные значения
коэффициентов звукоизоляции (виброизоляции)
Место возможного перехвата речевой конфиденциальной информации
из помещения
|
Нормативное значение октавного коэффициента звукоизоляции
(виброизоляции), дБ
|
|
Для помещений, не оборудованных системами звукоусиления
|
Для помещений, оборудованных системами звукоусиления
|
Смежные помещения
|
46
|
60
|
Уличное пространство
|
Улица без транспорта
|
36
|
50
|
|
Улица с транспортом
|
26
|
40
|
Во время проведения измерения в
защищаемом помещение необходимо размещать оборудование согласно временным
методикам на определенном расстояние от исследуемой конструкции. Для
акустических излучателей и микрофонов это расстояние составляет 1-1,5 м.
Измерения должны проводиться в условиях с минимальным акустическим и
вибрационным шумами.
При расчетах была использована
формула коэффициента звукоизоляции (виброизоляции).
(Gi) = Lc1i (Vc1i) - Lc2i (Vc2i) (1)
где, Lc1i (Vc1i) уровень
акустического шума, который измеряется при выключенных акустических излучателях
в защищаемом помещении.
где, Lc2i и Vc2i уровень
акустического (вибрационного) сигнала в контрольных точках конструкций.
L(С+Ш)i,
при L(С+Ш)i- L(Ш)i ≥10i =
(2)
L(С+Ш)i- ∆, при
L(С+Ш)i- L(Ш)i <10
V(С+Ш)i,
при V(С+Ш)i- V(Ш)i ≥10i =
(3)
V(С+Ш)i- ∆, при
V(С+Ш)i- V(Ш)i <10
где ∆ - поправка в дБ,
определяется из таблицы 4.
Таблица 4 Поправки для коэффициента
звукоизоляции
L(С+Ш)i- L(Ш)i
|
10
|
6…10
|
4…6
|
3
|
2
|
1
|
0,5
|
∆, дБ
|
0
|
1
|
2
|
3
|
4
|
7
|
10
|
.3 Проведение измерений показателей
защищенности от утечки по акустическому и виброакустическому каналу связи
Первая часть измерений заключается в
проведении оценки защищенности от утечки по акустическому каналу связи. Порядок
измерений описан в пункте 3.2 настоящей работы, для расчета коэффициента
звукоизоляции использовались формулы (1) и (2).
Измерению были подвергнуты следующие
конструкции защищаемого помещения:
. Дверь входная
. Дверь в столовую ректора
. Дверь в актовый зал
. Окна
В таблице 5 отражены измерения для
расчёта коэффициента звукоизоляции входной двери (звукоизолирующая
двустворчатая дверь с уплотняющими прокладками из пористой резины с остеклением
с толщиной стекла 20 мм).
Таблица 5 Расчет коэффициента
звукоизоляции входной двери
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
68.150
|
69.125
|
69.130
|
67.980
|
68.240
|
Сигнал L(С+Ш)i (дБ)
|
50.66
|
56.04
|
51.45
|
52.26
|
58.22
|
Фон (дБ) L(Ш)i
|
51.78
|
57.12
|
52.87
|
53.44
|
57.18
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
67.135
|
67.500
|
68.230
|
67.970
|
68.220
|
Сигнал L(С+Ш)i (дБ)
|
51.97
|
55.11
|
54.32
|
56.54
|
53.12
|
Фон (дБ) L(Ш)i
|
52.91
|
56.24
|
55.65
|
57.23
|
54.19
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
68.225
|
67.980
|
67.125
|
68.250
|
68.670
|
Сигнал L(С+Ш)i (дБ)
|
52.34
|
53.45
|
51.99
|
52.67
|
54.51
|
Фон (дБ) L(Ш)i
|
53.12
|
54.23
|
52.32
|
54.02
|
53.78
|
Контрольная точка 1 (измерение 1)
|
Коэффициент Звукоизоляции Qi (дБ)
|
43.76
|
49.12
|
44.51
|
45.39
|
51.19
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
41.86
|
48.04
|
47.29
|
46.64
|
46.24
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
43.66
|
43.75
|
41.75
|
47.57
|
В соответствии с таблицей 3
коэффициент Q входной двери ниже требуемого нормативного значения
звукоизоляции.
В таблице 6 отражены измерения для
расчета коэффициента звукоизоляции двери в столовую ректора (стандартное
пластиковое полотно толщиной 40 мм).
Таблица 6 Расчет коэффициента
звукоизоляции двери в столовую ректора
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
68.200
|
67.220
|
68.450
|
68.520
|
68.070
|
Сигнал L(С+Ш)i (дБ)
|
49.90
|
47.69
|
41.97
|
43.95
|
47.43
|
Фон (дБ) L(Ш)i
|
50.85
|
49.42
|
46.65
|
48.76
|
48.89
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
67.610
|
67.330
|
67.990
|
67.470
|
67.060
|
Сигнал L(С+Ш)i (дБ)
|
48.18
|
48.47
|
42.47
|
47.79
|
47.17
|
Фон (дБ) L(Ш)i
|
50.11
|
50.43
|
46.89
|
49.12
|
48.56
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
68.250
|
68.810
|
68.660
|
68.380
|
67.600
|
Сигнал L(С+Ш)i (дБ)
|
47.70
|
46.30
|
45.55
|
48.30
|
48.16
|
Фон (дБ) L(Ш)i
|
48.91
|
49.65
|
49.32
|
49.66
|
50.09
|
Коэффициент Звукоизоляции Qi (дБ)
|
39.33
|
40.21
|
39.42
|
41.74
|
40.14
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
41.76
|
41.67
|
40.12
|
40.64
|
40.23
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.15
|
42.46
|
41.34
|
41.43
|
41.23
|
В соответствии с таблицей 3
коэффициент Q двери в столовую ректора ниже требуемого нормативного значения
звукоизоляции.
В таблице 7 отражены измерения для
расчета коэффициента звукоизоляции двери в актовый зал (звукоизолирующая
двустворчатая дверь с уплотняющими прокладками из пористой резины без
остекления).
Таблица 7 Расчет коэффициента
звукоизоляции двери в актовый зал университета
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.870
|
73.600
|
72.870
|
72.550
|
72.240
|
Сигнал L(С+Ш)i (дБ)
|
51.99
|
52.16
|
49.79
|
49.17
|
48.40
|
Фон (дБ) L(Ш)i
|
52.65
|
52.88
|
51.12
|
51.15
|
50.39
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
72.380
|
72.180
|
73.690
|
73.870
|
72.100
|
Сигнал L(С+Ш)i (дБ)
|
50.84
|
48.12
|
49.79
|
50.41
|
51.43
|
Фон (дБ) L(Ш)i
|
51.32
|
49.78
|
51.23
|
51.22
|
51.94
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
73.580
|
72.430
|
73.600
|
72.340
|
73.000
|
Сигнал L(С+Ш)i (дБ)
|
51.73
|
49.80
|
48.00
|
50.29
|
49.49
|
Фон (дБ) L(Ш)i
|
52.38
|
50.92
|
51.85
|
51.24
|
50.58
|
Коэффициент Звукоизоляции Qi (дБ)
|
41.72
|
42.54
|
42.56
|
42.67
|
41.34
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.23
|
42.56
|
42.68
|
40.71
|
41.76
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
41.65
|
42.79
|
42.63
|
40.88
|
42.62
|
В соответствии с таблицей 3
коэффициент Q двери в актовый зал ниже требуемого нормативного значения
звукоизоляции.
В таблице 8 отражены измерения для
расчета коэффициента звукоизоляции окна справа от входной двери
(неоткрывающееся окно от пола до потолка).
Таблица 8 Расчет коэффициента
звукоизоляции окна справа от входной двери
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
66.680
|
65.575
|
66.230
|
66.975
|
66.225
|
Сигнал L(С+Ш)i (дБ)
|
54.89
|
50.81
|
48.00
|
45.56
|
43.94
|
Фон (дБ) L(Ш)i
|
55.43
|
51.23
|
50.12
|
48.42
|
47.32
|
Тест-сигнал (дБ)
|
67.120
|
68.115
|
67.870
|
67.440
|
66.600
|
Сигнал L(С+Ш)i (дБ)
|
55.32
|
52.56
|
50.11
|
48.90
|
44.76
|
Фон (дБ) L(Ш)i
|
56.21
|
52.99
|
51.23
|
50.17
|
47.84
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
69.14
|
68.44
|
68.93
|
67.47
|
68.49
|
Сигнал L(С+Ш)i (дБ)
|
56.09
|
53.16
|
51.13
|
47.87
|
45.66
|
Фон (дБ) L(Ш)i
|
56.88
|
53.63
|
52.06
|
49.17
|
48.42
|
Коэффициент Звукоизоляции Qi (дБ)
|
44.75
|
40.23
|
44.04
|
41.78
|
40.81
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
46.27
|
42.62
|
43.36
|
41.84
|
41.57
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
46.32
|
43.55
|
41.74
|
40.66
|
41.52
|
В соответствии с таблицей 3
коэффициент Q окна справа от двери выше требуемого нормативного значения
звукоизоляции.
В таблице 9 отображены измерения для
расчета коэффициента звукоизоляции окна1, выходящего на улицу (трехстворчатое
окно, открываются две створки).
Таблица 9 Расчет коэффициента
звукоизоляции окна1 на улицу
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
66.720
|
66.905
|
67.450
|
66.250
|
66.925
|
Сигнал L(С+Ш)i (дБ)
|
33.13
|
30.06
|
35.50
|
31.10
|
31.52
|
Фон (дБ) L(Ш)i
|
35.89
|
32.42
|
37.58
|
33.92
|
33.62
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
67.100
|
67.240
|
68.545
|
66.950
|
67.380
|
Сигнал L(С+Ш)i (дБ)
|
33.87
|
29.89
|
34.64
|
32.43
|
31.76
|
Фон (дБ) L(Ш)i
|
36.01
|
33.68
|
36.92
|
34.51
|
34.67
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
66.955
|
67.235
|
69.215
|
67.430
|
66.410
|
Сигнал L(С+Ш)i (дБ)
|
33.72
|
30.14
|
33.88
|
32.39
|
31.68
|
Фон (дБ) L(Ш)i
|
36.58
|
32.27
|
36.72
|
34.45
|
34.02
|
Коэффициент Звукоизоляции Qi (дБ)
|
29.09
|
26.53
|
31.37
|
27.03
|
27.67
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
29.36
|
25.93
|
29.73
|
28.59
|
27.54
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
29.51
|
26.74
|
29.62
|
28.67
|
27.58
|
В соответствии с таблицей 3
коэффициент Q окна1 на улицу выше требуемого нормативного значения
звукоизоляции.
В таблице 10 отображены измерения
для расчета коэффициента звукоизоляции окна2, выходящего на улицу
(трехстворчатое окно, открываются две створки).
Таблица 10 Расчет коэффициента
звукоизоляции окна2 на улицу
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
74.010
|
76.200
|
76.650
|
77.215
|
76.800
|
Сигнал L(С+Ш)i (дБ)
|
33.73
|
30.45
|
33.61
|
32.89
|
30.72
|
Фон (дБ) L(Ш)i
|
36.24
|
32.53
|
35.98
|
35.67
|
32.77
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
74.200
|
76.860
|
77.210
|
77.890
|
77.115
|
Сигнал L(С+Ш)i (дБ)
|
33.23
|
30.76
|
33.98
|
32.53
|
31.14
|
Фон (дБ) L(Ш)i
|
35.86
|
33.31
|
36.71
|
35.21
|
33.54
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
74.550
|
77.150
|
77.500
|
78.210
|
77.235
|
Сигнал L(С+Ш)i (дБ)
|
34.18
|
30.89
|
34.02
|
33.01
|
31.67
|
Фон (дБ) L(Ш)i
|
36.67
|
32.96
|
36.97
|
35.86
|
34.29
|
Коэффициент Звукоизоляции Qi (дБ)
|
29.65
|
26.72
|
29.74
|
28.81
|
26.49
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
29.88
|
26.43
|
29.53
|
28.13
|
27.56
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
30.12
|
26.64
|
30.72
|
29.98
|
27.17
|
В соответствии с таблицей 3
коэффициент Q окна2 на улицу выше требуемого нормативного значения
звукоизоляции.
В таблице 11 отображены измерения
для расчета коэффициента звукоизоляции окна1, выходящего в фойе университета
(неоткрывающееся окно, двойной стеклопакет).
Таблица 11 Расчет коэффициента
звукоизоляции окна1 в фойе университета
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
74.510
|
75.200
|
75.255
|
75.200
|
75.330
|
Сигнал L(С+Ш)i (дБ)
|
43.46
|
39.59
|
46.53
|
46.41
|
45.48
|
Фон (дБ) L(Ш)i
|
47.24
|
44.53
|
47.98
|
47.67
|
46.71
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
74.880
|
75.495
|
75.710
|
76.105
|
75.435
|
Сигнал L(С+Ш)i (дБ)
|
43.92
|
41.15
|
46.11
|
45.64
|
44.85
|
Фон (дБ) L(Ш)i
|
47.86
|
45.31
|
47.71
|
47.21
|
46.54
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
75.110
|
75.900
|
75.900
|
76.300
|
75.830
|
Сигнал L(С+Ш)i (дБ)
|
44.54
|
40.99
|
46.89
|
45.87
|
45.87
|
Фон (дБ) L(Ш)i
|
47.67
|
45.96
|
47.97
|
47.86
|
47.29
|
Контрольная точка 1 (измерение 1)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.23
|
37.75
|
39.68
|
39.13
|
38.63
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.43
|
39.64
|
39.24
|
38.54
|
37.17
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
41.24
|
38.16
|
39.73
|
38.38
|
38.76
|
В соответствии с таблицей 3
коэффициент Q окна1 в фойе университета выше требуемого нормативного значения
звукоизоляции.
В таблице 12 отображены измерения
для расчета коэффициента звукоизоляции окна2, выходящего в фойе университета
(неоткрывающееся окно, двойной стеклопакет).
Таблица 12 Расчет коэффициента
звукоизоляции окна2 в фойе университета
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
75.210
|
75.200
|
75.155
|
76.200
|
75.330
|
Сигнал L(С+Ш)i (дБ)
|
43.98
|
40.59
|
46.83
|
47.41
|
45.51
|
Фон (дБ) L(Ш)i
|
47.65
|
47.65
|
47.98
|
48.23
|
47.56
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
75.880
|
75.895
|
75.710
|
76.305
|
75.935
|
Сигнал L(С+Ш)i (дБ)
|
44.05
|
41.15
|
44.11
|
45.06
|
44.85
|
Фон (дБ) L(Ш)i
|
47.86
|
48.31
|
46.82
|
47.33
|
47.32
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
76.520
|
76.190
|
76.350
|
76.600
|
76.830
|
Сигнал L(С+Ш)i (дБ)
|
44.77
|
41.99
|
44.89
|
45.79
|
45.87
|
Фон (дБ) L(Ш)i
|
48.67
|
49.53
|
47.17
|
47.91
|
48.03
|
Контрольная точка 1 (измерение 1)
|
Коэффициент Звукоизоляции Qi (дБ)
|
39.68
|
39.75
|
39.32
|
40.81
|
41.45
|
Контрольная точка 2 (измерение 2)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.29
|
40.19
|
40.58
|
41.07
|
40.41
|
Контрольная точка 3 (измерение 3)
|
Коэффициент Звукоизоляции Qi (дБ)
|
40.74
|
40.87
|
40.59
|
41.13
|
41.87
|
В соответствии с таблицей 3
коэффициент Q окна2 в фойе университета выше требуемого нормативного значения звукоизоляции.
Исходя из полученных данных и их
сопоставления с нормативными показателями можно сделать вывод, что требования
по звукоизоляции не выполняются для следующих ограждающих конструкций:
. Дверь входная
. Дверь в столовую ректора
. Дверь в актовый зал
Вторая часть измерений посвящена
проведению оценки защищенности от утечки по виброакустическому каналу связи.
Порядок измерений описан в пункте 3.2 настоящей работы, для расчета
коэффициента виброизоляции использовались формулы (1) и (3).
Измерительный вибродатчик
размещается в выбранной контрольной точке непосредственно на поверхности
ограждающей конструкции или на поверхности инженерно-технической системы.
Рекомендуемый выбор контрольной
точки на стеклах представлен на рисунке 8, на двери - на рисунке 9, на стенах -
на рисунке 10.

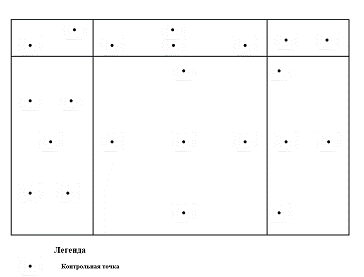

Рисунок 8 - Рекомендуемый выбор КТ
на стеклах[2]

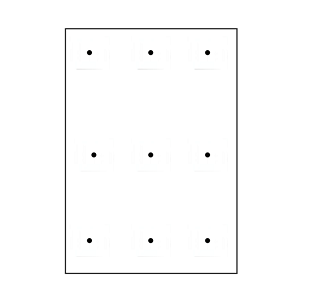

Рисунок 9 - Рекомендуемый выбор КТ
на двери[2]

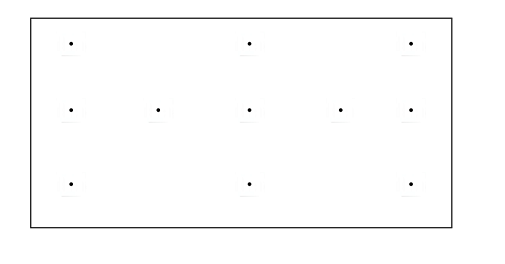

Рисунок 10 - Рекомендуемый выбор КТ
на стенах[2]
Измерению были подвергнуты следующие
конструкции защищаемого помещения:
. Окна ЗП
. Трубы отопления
В таблице 13 отображены измерения
для расчета коэффициента виброизоляции окна справа от входной двери
(неоткрывающееся окно от пола до потолка).
Таблица 13 Расчет коэффициента
виброизоляции окна справа от входной двери
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.300
|
73.080
|
72.510
|
72.700
|
73.630
|
Сигнал L(С+Ш)i (дБ)
|
52.74
|
53.77
|
53.74
|
50.75
|
47.99
|
Фон (дБ) L(Ш)i
|
53.33
|
54.69
|
55.61
|
51.69
|
48.85
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
72.990
|
72.320
|
72.720
|
73.960
|
72.470
|
Сигнал L(С+Ш)i (дБ)
|
49.74
|
52.15
|
50.48
|
53.01
|
52.93
|
Фон (дБ) L(Ш)i
|
50.24
|
52.88
|
51.16
|
53.72
|
53.79
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
72.630
|
73.950
|
72.140
|
73.680
|
72.670
|
Сигнал L(С+Ш)i (дБ)
|
49.60
|
51.50
|
52.43
|
54.02
|
50.81
|
Фон (дБ) L(Ш)i
|
50.27
|
52.36
|
53.11
|
54.63
|
51.25
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
42.67
|
41.39
|
43.19
|
40.45
|
37.74
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
39.23
|
42.58
|
40.59
|
43.28
|
42.81
|
Контрольная точка 3 (измерение 3)
|
39.59
|
41.58
|
42.47
|
44.71
|
40.69
|
В соответствии с таблицей 3
коэффициент G окна справа от двери выше требуемого нормативного значения
виброизоляции.
В таблице 14 отображены измерения
для расчета коэффициента виброизоляции окна1, выходящего на улицу (трехстворчатое
окно, открываются две створки).
Таблица 14 Расчет коэффициента
виброизоляции окна1 на улицу
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.310
|
72.730
|
73.720
|
72.500
|
72.250
|
Сигнал L(С+Ш)i (дБ)
|
32.73
|
35.74
|
33.75
|
33.80
|
34.97
|
Фон (дБ) L(Ш)i
|
35.68
|
38.15
|
36.28
|
36.74
|
37.83
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
73.870
|
72.460
|
72.220
|
73.360
|
72.620
|
Сигнал L(С+Ш)i (дБ)
|
34.37
|
34.29
|
34.82
|
33.77
|
34.39
|
Фон (дБ) L(Ш)i
|
37.25
|
36.58
|
37.40
|
36.47
|
36.96
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
72.700
|
73.220
|
72.660
|
72.440
|
72.780
|
Сигнал L(С+Ш)i (дБ)
|
33.06
|
33.13
|
32.49
|
34.74
|
34.79
|
Фон (дБ) L(Ш)i
|
35.93
|
35.89
|
34.37
|
37.36
|
37.41
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
28.65
|
31.61
|
29.72
|
29.57
|
30.92
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
29.72
|
30.26
|
30.89
|
29.82
|
30.74
|
Контрольная точка 3 (измерение 3)
|
Коэффициент виброизоляции Gi (дБ)
|
29.51
|
29.09
|
28.41
|
30.79
|
30.56
|
В соответствии с таблицей 3 коэффициент
G окна1 на улицу выше требуемого нормативного значения виброизоляции.
В таблице 15 отображены измерения
для расчета коэффициента виброизоляции окна2, выходящего на улицу
(трехстворчатое окно, открываются две створки).
Таблица 15 Расчет коэффициента
виброизоляции окна2 на улицу
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.300
|
72.420
|
73.980
|
72.690
|
73.880
|
Сигнал L(С+Ш)i (дБ)
|
35.74
|
34.74
|
33.72
|
30.69
|
31.06
|
Фон (дБ) L(Ш)i
|
38.22
|
37.58
|
36.38
|
33.53
|
33.72
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
72.580
|
73.240
|
73.050
|
73.310
|
73.380
|
Сигнал L(С+Ш)i (дБ)
|
33.63
|
33.12
|
30.75
|
34.81
|
31.94
|
Фон (дБ) L(Ш)i
|
36.59
|
35.77
|
33.54
|
37.40
|
34.72
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
73.690
|
72.700
|
73.520
|
72.500
|
72.390
|
Сигнал L(С+Ш)i (дБ)
|
32.27
|
32.31
|
31.49
|
30.81
|
34.87
|
Фон (дБ) L(Ш)i
|
34.98
|
34.96
|
34.11
|
33.72
|
37.23
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
31.32
|
29.42
|
29.71
|
26.45
|
27.74
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
29.28
|
29.26
|
26.53
|
30.28
|
27.35
|
Контрольная точка 3 (измерение 3)
|
Коэффициент виброизоляции Gi (дБ)
|
28.52
|
28.79
|
27.30
|
26.69
|
30.79
|
В соответствии с таблицей 3
коэффициент G окна2 на улицу выше требуемого нормативного значения
виброизоляции.
В таблице 16 отображены измерения
для расчета коэффициента виброизоляции окна1, выходящего в фойе университета
(неоткрывающееся окно, двойной стеклопакет).
Таблица 16 Расчет коэффициента
виброизоляции окна1 в фойе университета
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.680
|
74.050
|
74.990
|
74.380
|
73.780
|
Сигнал L(С+Ш)i (дБ)
|
42.96
|
43.38
|
43.10
|
44.39
|
44.24
|
Фон (дБ) L(Ш)i
|
45.74
|
45.99
|
45.89
|
47.18
|
46.91
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
73.870
|
73.970
|
73.600
|
73.780
|
73.020
|
Сигнал L(С+Ш)i (дБ)
|
42.75
|
44.25
|
42.09
|
43.77
|
42.10
|
Фон (дБ) L(Ш)i
|
45.48
|
46.89
|
44.95
|
46.73
|
44.85
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
73.380
|
73.640
|
73.810
|
74.660
|
74.620
|
Сигнал L(С+Ш)i (дБ)
|
44.21
|
44.88
|
43.69
|
44.43
|
42.71
|
Фон (дБ) L(Ш)i
|
46.77
|
47.27
|
46.26
|
47.20
|
45.38
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
38.97
|
39.65
|
39.59
|
40.74
|
40.76
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
38.54
|
40.31
|
38.05
|
39.72
|
38.51
|
Контрольная точка 3 (измерение 3)
|
Коэффициент виброизоляции Gi (дБ)
|
40.74
|
40.37
|
39.71
|
40.59
|
38.68
|
В соответствии с таблицей 3
коэффициент G окна1 в фойе университета выше требуемого нормативного значения
виброизоляции.
В таблице 17 отображены измерения
для расчета коэффициента виброизоляции окна2, выходящего в фойе университета
(неоткрывающееся окно, двойной стеклопакет).
Таблица 17 Расчет коэффициента
виброизоляции окна2 в фойе университета
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
73.300
|
72.740
|
73.640
|
73.910
|
73.250
|
Сигнал L(С+Ш)i (дБ)
|
43.52
|
44.17
|
43.89
|
44.58
|
44.74
|
Фон (дБ) L(Ш)i
|
46.27
|
46.84
|
46.28
|
47.21
|
47.37
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
72.910
|
73.640
|
73.830
|
72.120
|
72.890
|
Сигнал L(С+Ш)i (дБ)
|
44.35
|
42.27
|
42.73
|
44.67
|
42.08
|
Фон (дБ) L(Ш)i
|
46.87
|
44.95
|
45.26
|
47.33
|
46.76
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
72.920
|
72.530
|
72.820
|
72.960
|
73.570
|
Сигнал L(С+Ш)i (дБ)
|
42.24
|
42.56
|
44.15
|
43.18
|
42.48
|
Фон (дБ) L(Ш)i
|
44.97
|
45.39
|
46.84
|
45.89
|
44.79
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
39.86
|
40.58
|
39.36
|
40.48
|
40.62
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
40.70
|
38.51
|
38.79
|
40.83
|
38.07
|
Контрольная точка 3 (измерение 3)
|
Коэффициент виброизоляции Gi (дБ)
|
38.48
|
38.81
|
39.62
|
38.19
|
В соответствии с таблицей 3
коэффициент G окна2 в фойе университета выше требуемого нормативного значения
виброизоляции.
В таблице 18 отображены измерения
для расчета коэффициента виброизоляции труб отопления.
защита речевая информация
акустический
Таблица 18 Расчет коэффициента
виброизоляции труб отопления
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
74.350
|
74.790
|
73.360
|
73.700
|
72.570
|
Сигнал L(С+Ш)i (дБ)
|
50.98
|
48.27
|
51.10
|
52.84
|
48.63
|
Фон (дБ) L(Ш)i
|
51.75
|
49.51
|
52.03
|
53.36
|
50.12
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
74.680
|
74.310
|
73.660
|
74.730
|
72.280
|
Сигнал L(С+Ш)i (дБ)
|
50.18
|
48.17
|
50.85
|
49.72
|
48.37
|
Фон (дБ) L(Ш)i
|
50.93
|
50.97
|
51.38
|
51.44
|
50.21
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
72.140
|
74.580
|
74.630
|
73.630
|
74.620
|
Сигнал L(С+Ш)i (дБ)
|
52.38
|
51.23
|
49.11
|
52.42
|
52.89
|
Фон (дБ) L(Ш)i
|
52.86
|
51.85
|
50.09
|
53.01
|
53.25
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
40.27
|
41.75
|
41.96
|
42.41
|
41.61
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
40.26
|
41.83
|
40.69
|
42.38
|
41.58
|
Контрольная точка 3 (измерение 3)
|
Коэффициент виброизоляции Gi (дБ)
|
42.02
|
41.28
|
39.58
|
42.31
|
42.48
|
В соответствии с таблицей 3
коэффициент G труб отопления ниже требуемого нормативного значения
виброизоляции.
Исходя из проведенных измерений
показателей защищенности от утечки по виброакустическому техническому каналу
связи требуют защиты следующие ограждающие конструкции и инженерно-технические
системы помещения:
. Дверь входная;
. Дверь в столовую ректора;
. Дверь в актовый зал;
. Отопительная система, состоящая из
радиаторов отопления и полипропиленовые труб.
Следующая глава выпускной квалификационной
работы будет посвящена обзору существующих систем (как пассивных, так и
активных) защиты информации от утечки по виброакустическому техническому каналу
связи.
На основе технических характеристик
и экономической обоснованности будет выбрана оптимальная для данного
защищаемого помещения система защиты информации.
4. Обзор средств защиты информации,
предотвращающих утечку информации по акустическому и виброакустическому каналу
связи
Несанкционированный доступ к
конфиденциальной информации по акустическому каналу утечки может
осуществляться:
• путем непосредственного
прослушивания;
• при помощи технических
средств (проводные микрофоны, радиомикрофоны, устройство "Электронное
ухо"[8])
Прослушивание переговоров
(разговоров) через дверь возможно при условии, если вход в комнату для
переговоров выполнен с нарушением требований по звукоизоляции. Не следует также
вести переговоры при открытых окнах либо форточках, ибо в этом случае открыт
непосредственный доступ к содержанию информации (переговоров или разговоров).
Стены, перегородки, потолки (и даже
пол) комнат для ведения переговоров не являются гарантированной защитой от
прослушивания, если они не проверены на предмет звукоизоляции или не отвечают
этим требованиям.
Весьма опасными с точки зрения
несанкционированного доступа к содержанию переговоров (разговоров) являются
вентиляционные каналы. Они позволяют прослушивать разговор в комнате на
значительном удалении. Поэтому к оборудованию вентиляционных каналов
предъявляются особые требования.
В настоящее время для прослушивания
разговоров широко распространено использование направленных микрофонов. При
этом дистанция прослушивания в зависимости от реальной помехозащитной
обстановки может достигать сотен метров.
В качестве направленных микрофонов
злоумышленники могут использовать:
• микрофоны с параболическим
отражателем;
• резонансные микрофоны;
• щелевые микрофоны;
• лазерные микрофоны.
В последнее десятилетие
злоумышленники стали применять устройства с использованием телефонных линий,
позволяющие прослушивать разговоры в помещениях на значительном удалении (из
других районов, городов и т.д.).
Используя виброакустический канал
утечки, несанкционированный доступ к содержанию переговоров (разговоров)
злоумышленниками может быть также осуществлен с помощью стетоскопов и
гидроакустических датчиков.
С помощью стетоскопов возможно
прослушивание переговоров через стены толщиной до 1 м 20 см (в зависимости от
материала).
В зависимости от вида канала
передачи информации от самого вибродатчика стетоскопы подразделяются на[7]:
• проводные (проводной канал
передачи);
• радио- (канал передачи по
радио);
• инфракрасные (инфракрасный
канал передачи).
Не исключена возможность
использования и гидроакустических датчиков, позволяющих прослушивать разговоры
в помещениях, используя трубы водообеспечения и отопления. Правда, случаи
применения таких устройств на практике очень редки.
Прежде чем перейти к мерам защиты,
можно обрисовать в общих чертах модель злоумышленника.
Предполагаемый злоумышленник - это
человек хорошо подготовленный, знающий все каналы утечки информации в комнатах
для ведения переговоров, профессионально владеющий способами и средствами
добывания сведений, содержащих конфиденциальную информацию. Поэтому необходимо
разработать и реализовать комплекс мероприятий, обеспечивающих надежную защиту
во время ведения переговоров (разговоров).
Ниже рассмотрены различные варианты
построения системы защиты информации от утечки по акустическому и
виброакустическому техническому каналу связи для защищаемого помещения.
.1 Пассивные методы защиты от утечки
информации по акустическому и виброакустическому каналу связи организационного
характера
. Особо важен выбор места для
переговорной комнаты. Ее целесообразно разместить по возможности на верхних
этажах. Желательно, чтобы комната для переговоров не имела окон или же они
выходили во двор.
. В комнате для переговоров
не должно быть телевизоров, приемников, ксероксов, электрических часов,
телефонных аппаратов и других вспомогательных технических средств, которые
могут стать источником утечки информации[7].
. В качестве перекрытий желательно
использовать акустически неоднородные конструкции c упругими прокладками
(резина, пробка, ДВП, МВП и т.п.), что позволить увеличить коэффициент
звукоизоляции ЗП[3].
. Потолки необходимо выполнить
подвесными, звукопоглощающими со звукоизолирующим слоем.
. Вход в переговорную комнату
должен быть оборудован тамбуром, а внутренняя сторона тамбура обита
звукоизоляционным материалом. Необходимо помнить, что незначительная щель
(единицы миллиметров) многократно снижает звукоизоляцию.
. Оконные стёкла необходимо
виброизолировать от рам с помощью резиновых прокладок. Целесообразно применение
тройного остекления окон на двух рамах, закреплённых на отдельных коробках, а
между коробками укладывается звукопоглощающий материал.
. При наличии в комнате для
переговоров вентиляционных каналов нужно позаботиться, чтобы они были
оборудованы специальными крышками, позволяющими закрывать отверстие
вентиляционного канала при ведении переговоров и открывать его, когда переговоры
не ведутся.
. При наличии в переговорной
телефонного аппарата должны быть приняты следующие меры защиты. В телефонных
аппаратах с дисковым номеронабирателем требует защиты звонковая цепь. Поэтому
целесообразно использовать фильтр "Корунд-М", обеспечивающий
затухание сигнала утечки порядка 80 дБ.
.2 Генератор виброакустического шума
"ЛГШ-401"
Система постановки виброакустических
и акустических помех ЛГШ-401 предназначена для противодействия специальным
средствам несанкционированного съема информации, использующих в качестве канала
утечки ограждающие конструкции помещения.
В первую очередь это электронные или
акустические стетоскопы для прослушивания через потолки, полы и стены,
проводные или радиомикрофоны, установленные на ограждающие конструкции или
водопроводные и отопительные трубопроводы, а также лазерные или микроволновые
системы съема информации через оконные проемы помещений.
ЛГШ-401 обеспечивает защиту путем
постановки широкополосной виброакустической шумовой помехи на потенциально
опасные конструкции помещений. Кроме того, предусмотрена возможность установки
акустического излучателя для защиты воздуховодов и вентиляционных шахт.
В состав системы ЛГШ-401 входят:
генератор шума ЛГШ-401;
пьезоэлектрические
вибропреобразователи ЛВП-А и ЛВП-Б (общим количеством до 16-ти штук);
акустический излучатель.
Генератор шума ЛГШ-401 представляет
собой восьмиканальный цифровой генератор псевдослучайной последовательности
импульсов тактовой частоты 5 кГц с кварцевой стабилизацией. Выходы генератора
предназначены для подключения шестнадцати пьезоэлектрических
вибропреобразователей (по два последовательно соединенных вибропреобразователя
на каждый канал) и одного акустического преобразователя.
Отличительной особенностью ЛГШ-401
является наличие системы контроля состояния подключенных вибропреобразователей.
Она позволяет оперативно определять обрыв соединительных проводов или короткое
замыкание для каждого из восьми каналов генератора с сигнализацией на
светодиодных индикаторах. Предусмотрена возможность подключения дистанционного
устройства управления устройством.
Вибропреобразователи предназначены
для передачи генерируемой помехи на строительные, ограждающие и инженерные
конструкции:
Рисунок 11 - Пьезоэлектрический
вибропреобразователь ЛВП-А
Рисунок 12 - Пьезоэлектрический
вибропреобразователь ЛВП-Б
ЛВП-А - для установки на стены,
полы, потолки и трубопроводы;
ЛВП-Б - для установки на стекло или
раму каждого оконного проема.
Вибропреобразователи могут
комплектоваться различными крепежными арматурами, в зависимости от места их
установки.
Технические характеристики ЛГШ-401
отражены в таблице 19.
Таблица 19 Технические
характеристики ЛГШ-401
Количество виброакустических каналов
|
8
|
Количество вибропреобразователей, подключаемых к генератору при
последовательном подключении двух вибропреобразователей на один выходной
канал
|
16
|
Количество акустических каналов
|
1
|
Среднеквадратическое напряжение акустического канала на нагрузке
8 Ом
|
не менее 8 В
|
Амплитуда напряжения виброакустического канала
|
не менее 130 В
|
Диапазон регулирования выходного сигнала акустического канала
|
не менее 40 дБ
|
Диапазон регулирования выходного сигнала виброакустического
канала
|
не менее 6 дБ
|
Период повторения псевдослучайной последовательности
|
не менее 39 суток
|
Потребляемая мощность
|
не более 20 Вт
|
Габаритные размеры генераторного блока
|
200x125x50 мм
|
Габаритные размеры вибропреобразователя ЛВП-А
|
∅45x46 мм
|
Габаритные размеры вибропреобразователя ЛВП-Б
|
∅45x9 мм
|
Масса генераторного блока
|
не более1 кг
|
Масса вибропреобразователя ЛВП-А
|
не более 300 г
|
Масса вибропреобразователя ЛВП-Б
|
не более 20 г
|
.3 Соната-АВ
Система акустической и
виброакустической защиты (СВАЗ) "Соната-АВ" предназначена для защиты
речевой информации, циркулирующей в выделенных помещениях до первой категории
включительно, от утечки по акустическим и виброакустическим каналам.
Таблица 20 Комплектация системы
защиты «Соната-АВ»
Тип базового элементаБазовый элемент
|
|
Генератор-виброизлучатель ("тяжелый")
|
"Соната-СВ-45М"
|
Генератор-виброизлучатель ("легкий")
|
"Соната-СП-45М"
|
Генератор-аудиоизлучатель
|
"Соната-СА-65М"
|
Сетевой блок электропитания
|
"Соната-ИП1", "Соната-ИП3"
|
Внешний вид базовых элементов модели
2Б:

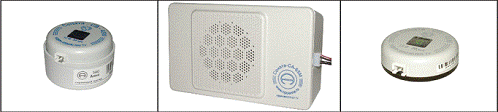

Рисунок 13 - Внешний вид
генераторов-излучателей слева направо Соната-СВ-45М, Соната-СА-65М,
Соната-СП-45М

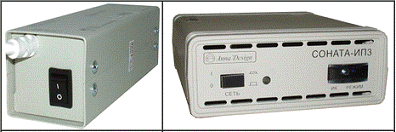

Рисунок 14 - Внешний вид блоков
электропитания слева направо Соната-ИП1 и Соната-ИП3
Системным признаком аппаратуры
"Соната-АВ" является построение по принципу "единый источник
электропитания + генераторы-излучатели" (см. рис. 10).

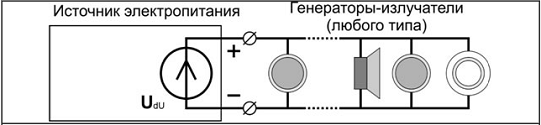

Рисунок 15 - Построение системы
Соната-АВ
Основными положительными следствиями
такого построения являются:
. Относительно невысокая стоимость
системы, а также простота ее проектирования и монтажа при малом количестве
и/или большом разнообразии типов нагрузок (возможно подключение к одному
питающему шлейфу любых сочетаний генераторов-излучателей);
. Потенциально более высокая
стойкость защиты информации от акустической речевой разведки вследствие
статистически независимого возбуждения маскирующего шума во всех каналах
утечки;
. Потенциально меньшее побочное
мешающее действие СВАЗ вследствие возможности регулировки интегрального уровня
и корректировки спектра каждого генератора-излучателя.
. Возможность построения
"адаптивной" ("многопрофильной") СВАЗ, обеспечивающей
выполнение требований по защищенности при различных вариантах использования
помещения ("один в кабинете", "совещание". "аппаратура
звукоусиления включена").
Основным отрицательным следствием
такого построения аппаратуры является потенциально более высокая стоимость
системы при большом количестве излучателей, т.к. наиболее массовый элемент
(излучатель) содержит не только электроакустический преобразователь, но и
генератор электрического шумового сигнала и является более сложным
(следовательно - более дорогим) устройством, чем электроакустический преобразователь.
Основные технические характеристики
блоков электропитания отражены в таблице 21.
Таблица 21 Технические
характеристики блоков электропитания
Параметр
|
Значение
|
|
Соната-ИП1
|
Соната-ИП3
|
Количество физических выходов (логически управляемых устройств)
|
1 (нет)
|
1 (255)
|
Номинальное значение выходного напряжения:
|
12,5 ± 2 В
|
12,5 ± 1 В
|
Наличие стабилизатора напряжения
|
Есть
|
Есть
|
Максимальный ток в нагрузке, не более
|
0,3 А
|
1,5 А
|
- с потребляемым током до 20 мА ("Соната-СВ-45М",
"Соната-СП-45М");
|
15
|
75
|
- с потребляемым током до 45 мА ("Соната-СА-65М");
|
7
|
33
|
Наличие входа ДУ (интерфейс):
|
нет
|
есть
|
Электропитание изделия
|
Сеть ~220 В / 50 Гц
|
Габариты блока, не более
|
178х58х52 мм
|
142х60х167 мм
|
Вес блока, не более
|
0,56 кг
|
0,56 кг
|
Условия эксплуатации:
|
|
|
- температура окружающей среды
|
от +5 °С до +40 °С
|
- относительная влажность воздуха
|
до 70 % при t° = 25 °С
|
Максимальная продолжительность непрерывной работы изделия, не
менее
|
8 часа
|
"Тяжелые"
генераторы-виброизлучатели "Соната-СВ-45М» являются комбинацией
широкополосного электроакустического преобразователя повышенной мощности и
генератора электрического шумового сигнала. Основное их назначение -
возбуждение шумовых вибраций в массивных элементах защищаемого помещения таких,
как:
ограждающие конструкции помещения
(стены, потолок, пол, двери);
массивные окна;
трубы систем тепло-, водо- и
газоснабжения и т.п.
"Легкие"
генераторы-виброизлучатели "Соната-СП-45М" являются комбинацией
специализированного электроакустического преобразователя малой мощности и генератора
электрического шумового сигнала. Основное их назначение - возбуждение шумовых
вибраций в относительно легких (тонких) элементах защищаемого помещения таких,
как остекление окон (дверей, офисных перегородок и т.п.).
Генераторы-аудиоизлучатели
"Соната-СА-65М" являются комбинацией электроакустического
преобразователя и генератора электрического шумового сигнала и предназначены
для возбуждения акустического шума в различных полостях. Конструкция и размеры
генераторов-аудиоизлучателей и элементов их крепления оптимизированы для их
установки:
в надпотолочном пространстве;
в вентиляционных каналах;
в дверных тамбурах.
Основные технические параметры
генераторов излучателей приведены в таблице 22.
Таблица 22 Технические параметры
генераторов излучателей
Параметр
|
"Соната-СА-65М"
|
"Соната-СП-45М"
|
"Соната-СВ-45М"
|
Полоса воспроизводимых частот
|
175 - 5600 Гц (5 октав)
|
Ток потребления (номинальный), не более
|
45 мА
|
20 мА
|
Максимальное число индивидуальных адресов
|
239
|
Максимальная продолжительность непрерывной работы Изделия
|
Не ограничена
|
Габариты Изделия, не более
|
42х72х120 мм
|
D= 48 мм H= 19 мм
|
D= 53 мм H= 38 мм
|
Условия эксплуатации:
|
|
- температура окружающей среды
|
от +5 °С до +40 °С
|
- относительная влажность воздуха
|
до 70 % при t° = 25 °С
|
Начальная установка и корректировка
интегрального уровня и спектра шума, создаваемого изделиями
"Соната-СА-65М", "Соната- СВ-45М» и "Соната-СП-45М" и
осуществляется при помощи программаторов.
Генераторы-излучатели новой серии
(арт. 95403, 93405 и 94405) позволяют реализовать "динамическое"
изменение настроек СВАЗ (т.е. оперативный выбор одного из 16 заранее
"прописанных" сочетаний "спектр/интегральный уровень") в
ходе эксплуатации системы.
Это необходимо, например, для
повышения комфорта использования выделенного помещения с учетом текущего
варианта его использования:
"включена/выключена аппаратура
звукоусиления";
"работа с
документами/совещание" и т.п.
Воспользоваться этой функцией
возможно только при использовании при использовании блока питания и управления
"Соната-ИП3" исп. 305 и старше.
Параметры установки сохраняются в
энергонезависимой памяти изделий.
При сборке комплекса ВАЗ подключение
генераторов-излучателей "Соната-СА-65М", "Соната-СВ-45М» и
"Соната-СП-45М" к источнику электропитания может быть произвольным
при выполнении ограничительных требований:
не превысить нагрузочную способность
источника электропитания;
все изделия подключать к источнику
электропитания параллельно;
группировать изделия поканально с
учетом возможностей по дистанционному управлению каналами блока электропитания.
5. Установка средств активной защиты
информации от утечки по виброакустическому каналу связи
Отталкиваясь от технических
характеристик, приведенных в главе 4 выпускной квалификационной работы и
экономической обоснованности, рассмотренной в главе 6, в качестве средства
активной защиты (САЗ) от утечки информации используется система
виброакустической защиты информации «Соната ИП1».
Как было рассмотрено выше, защите
подлежат следующие ограждающие конструкции помещения (отмечены на рисунке 16
красным цветом):
. Дверь входная
. Дверь в столовую ректора
. Дверь в актовый зал
. Система отопления
Защита системы отопления
осуществляется при помощи генераторов-излучателей «Соната-СВ-45М», которые
предназначены для возбуждения шумовых вибраций и исключения прослушивания со
стороны потенциального нарушителя.
Необходимо использование двух
генераторов, размещенных непосредственно на отопительных трубах на границах
контролируемой зоны (отмечены на рисунке 16 зеленым цветом).
Расположение излучателей представлено
на рисунке 16.
Для защиты дверей в защищаемом
помещении, также несоответствующих нормам по звукоизоляции, используются
генераторы-аудиоизлучатели «Соната-СА-65М», которые являются комбинацией
электроакустического преобразователя и генератора электрического шумового
сигнала и предназначены для возбуждения акустического шума в различных полостях
(отмечены на рисунке 6 фиолетовым цветом).
Конструкция и размеры
генераторов-аудиоизлучателей оптимизированы для установки в дверных тамбурах.
Расположение аудиоизлучателей
представлено на рисунке 16.
Рисунок 16 -
Расположение генераторов-излучателей
Генераторы-аудиоизлучатели
Соната-СА-65М необходимо размещать непосредственно над защищаемой ограждаемой
конструкцией (в данном случае - над дверью) с внешней стороны, извне.
Генераторы-излучатели
Соната-СВ-45М при помощи специальных креплений размещаются на трубах отопления
на границах контролируемой зоны внутри защищаемого помещения.
Как видно на рисунке 16,
система виброакустической защиты состоит из следующих технических средств:
Соната ИП1 (1 шт.), Соната-СА-65М (3 шт.), Соната-СВ-45М (2 шт.)
Для оценки эффективности
мероприятий по защите акустической речевой информации необходимо провести
повторные измерения уровня сигнала и шума для расчета коэффициента звуко- и
виброизоляции с установленными средствами активной защиты. Полученные значения
коэффициентов необходимо сравнить с нормативными, указанными в Сборнике
временных методик оценки защищенности конфиденциальной информации от утечки по
техническим каналам, и сделать выводы.
В таблице 23 отражены
измерения для расчета коэффициента звукоизоляции входной двери
(звукоизолирующая двустворчатая дверь с уплотняющими прокладками из пористой
резины с остеклением с толщиной стекла 20 мм) с установленным САЗ.
Таблица 23 Расчет
коэффициента звукоизоляции входной двери c установленным САЗ
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
65.320
|
65.290
|
65.060
|
65.420
|
65.350
|
Сигнал L(С+Ш)i (дБ)
|
76.23
|
75.70
|
77.72
|
76.31
|
77.20
|
Фон (дБ) L(Ш)i
|
76.97
|
76.51
|
78.31
|
76.94
|
77.71
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
65.490
|
65.910
|
65.990
|
65.940
|
65.890
|
Сигнал L(С+Ш)i (дБ)
|
75.28
|
76.46
|
76.17
|
77.31
|
Фон (дБ) L(Ш)i
|
75.89
|
77.28
|
76.74
|
78.24
|
78.03
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
65.150
|
65.980
|
65.320
|
65.120
|
65.760
|
Сигнал L(С+Ш)i (дБ)
|
75.51
|
75.68
|
75.21
|
75.97
|
77.93
|
Фон (дБ) L(Ш)i
|
76.11
|
76.29
|
75.86
|
76.26
|
78.26
|
Контрольная точка 1 (измерение 1)
|
Коэффициент звукоизоляции Qi (дБ)
|
66.35
|
65.26
|
67.34
|
66.41
|
67.39
|
Контрольная точка 2 (измерение 2)
|
Коэффициент звукоизоляции Qi (дБ)
|
65.39
|
66.12
|
66.48
|
67.19
|
67.29
|
Контрольная точка 3 (измерение 3)
|
Коэффициент звукоизоляции Qi (дБ)
|
65.90
|
65.24
|
65.37
|
65.88
|
67.92
|
В соответствии с таблицей 3
коэффициент Q входной двери выше требуемого нормативного значения
звукоизоляции.
В таблице 24 отражены измерения для
расчета коэффициента звукоизоляции двери в столовую ректора (стандартное
пластиковое полотно толщиной 40 мм) с установленным САЗ.
Таблица 24 Расчет коэффициента
звукоизоляции двери в столовую ректора c установленным САЗ
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
88.190
|
88.380
|
88.810
|
88.920
|
88.020
|
Сигнал L(С+Ш)i (дБ)
|
80.15
|
75.12
|
76.31
|
75.19
|
72.52
|
Фон (дБ) L(Ш)i
|
80.96
|
76.08
|
76.99
|
75.72
|
73.51
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
88.840
|
88.980
|
88.320
|
88.220
|
88.490
|
Сигнал L(С+Ш)i (дБ)
|
78.96
|
78.86
|
72.08
|
75.48
|
75.71
|
Фон (дБ) L(Ш)i
|
79.15
|
79.37
|
73.06
|
75.94
|
76.26
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
88.600
|
88.450
|
88.380
|
88.710
|
88.620
|
Сигнал L(С+Ш)i (дБ)
|
76.27
|
74.31
|
76.93
|
75.06
|
79.02
|
Фон (дБ) L(Ш)i
|
76.78
|
74.89
|
77.57
|
75.97
|
79.69
|
Контрольная точка 1 (измерение 1)
|
Коэффициент звукоизоляции Qi (дБ)
|
70.25
|
65.36
|
66.27
|
65.72
|
62.49
|
Контрольная точка 2 (измерение 2)
|
Коэффициент звукоизоляции Qi (дБ)
|
68.86
|
68.33
|
62.67
|
65.37
|
65.80
|
Контрольная точка 3 (измерение 3)
|
Коэффициент звукоизоляции Qi (дБ)
|
66.51
|
64.69
|
66.86
|
65.73
|
69.52
|
В соответствии с таблицей 3 коэффициент
Q двери в столовую ректора выше требуемого нормативного значения звукоизоляции.
В таблице 25 отражены измерения для
расчета коэффициента звукоизоляции двери в актовый зал (звукоизолирующая
двустворчатая дверь с уплотняющими прокладками из пористой резины без
остекления) с установленным САЗ.
Таблица 25 Расчет коэффициента
звукоизоляции двери в актовый зал c установленным САЗ
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
88.710
|
88.540
|
88.050
|
88.330
|
88.990
|
Сигнал L(С+Ш)i (дБ)
|
77.98
|
75.41
|
78.58
|
74.47
|
79.95
|
Фон (дБ) L(Ш)i
|
78.53
|
75.94
|
79.15
|
74.86
|
80.36
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
88.840
|
88.160
|
88.370
|
88.990
|
88.110
|
Сигнал L(С+Ш)i (дБ)
|
78.62
|
77.23
|
79.46
|
77.86
|
77.03
|
Фон (дБ) L(Ш)i
|
79.28
|
77.89
|
80.24
|
78.23
|
77.87
|
Контрольная точка 3 (измерение 3)
|
Тест-сигнал (дБ)
|
88.440
|
88.050
|
88.250
|
88.830
|
88.410
|
Сигнал L(С+Ш)i (дБ)
|
78.76
|
72.83
|
78.95
|
77.56
|
75.99
|
Фон (дБ) L(Ш)i
|
79.25
|
73.47
|
79.43
|
78.41
|
76.36
|
Контрольная точка 1 (измерение 1)
|
Коэффициент звукоизоляции Qi (дБ)
|
67.61
|
65.38
|
68.39
|
64.34
|
69.02
|
Контрольная точка 2 (измерение 2)
|
Коэффициент звукоизоляции Qi (дБ)
|
68.47
|
67.41
|
69.52
|
67.20
|
67.19
|
Контрольная точка 3 (измерение 3)
|
Коэффициент звукоизоляции Qi (дБ)
|
68.69
|
62.59
|
68.27
|
67.39
|
65.96
|
В соответствии с таблицей 3
коэффициент Q двери в актовый зал выше требуемого нормативного значения
звукоизоляции.
В таблице 26 отображены измерения
для расчета коэффициента виброизоляции труб отопления с установленным САЗ.
Таблица 26 Расчет коэффициента
виброизоляции труб отопления с установленным САЗ
Контрольная точка 1 (измерение 1)
|
Частота (Гц)
|
250
|
500
|
1000
|
2000
|
4000
|
Тест-сигнал (дБ)
|
84.300
|
84.820
|
84.670
|
83.630
|
84.850
|
Сигнал L(С+Ш)i (дБ)
|
75.04
|
74.71
|
74.76
|
74.40
|
74.82
|
Фон (дБ) L(Ш)i
|
75.79
|
75.32
|
75.17
|
75.31
|
75.23
|
Контрольная точка 2 (измерение 2)
|
Тест-сигнал (дБ)
|
83.250
|
83.250
|
84.080
|
84.300
|
83.940
|
Сигнал L(С+Ш)i (дБ)
|
74.42
|
73.25
|
73.09
|
74.73
|
74.95
|
Фон (дБ) L(Ш)i
|
74.88
|
73.78
|
73.91
|
75.26
|
75.27
|
Контрольная точка 1 (измерение 1)
|
Коэффициент виброизоляции Gi (дБ)
|
65.72
|
64.36
|
64.78
|
64.91
|
64.63
|
Контрольная точка 2 (измерение 2)
|
Коэффициент виброизоляции Gi (дБ)
|
64.71
|
63.28
|
63.81
|
64.29
|
64.22
|
В соответствии с таблицей 3
коэффициент G труб отопления выше требуемого нормативного значения виброизоляции.
Также был рассмотрен вариант с
установкой одного датчика Соната-СВ-45М с целью экономии финансовых затрат на
создание системы защиты.
