“Проектирование зала совещаний с
внедрением технологий защиты информации”
Содержание
Введение
Нормативные
ссылки
. Конструкторский
раздел
.1 Общая
характеристика объекта
.1.1 Характеристика
помещения
.1.2 Характеристика
коммуникаций помещения
.1.3 Характеристика
линий, средств связи, бытовой и оргтехники, мебели в помещении

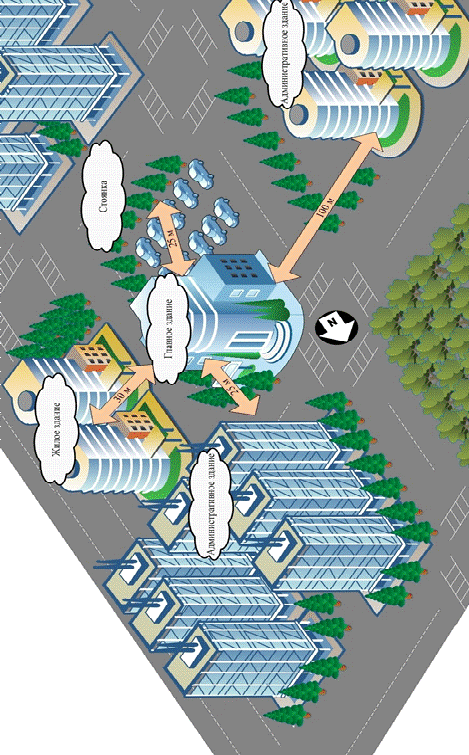

.1.4 Описание
обстановки вокруг объекта
.2 Инженерный
анализ возможных каналов утечки информации
.3 Расчет
возможности существования акустического канала утечки информации за пределами
помещения по методу Покровского Н.Б.
.4 Выявленные
функциональные каналы утечки информации
.5 Разработка
частной модели нарушителя
. Технологический
раздел
.1 Требования
к системе защиты речевой информации
Заключение
Список
использованной литературы
Приложение А
Приложение Б
Приложение В
Приложение Г
Приложение Д
Приложение Е
Приложение Ж
Приложение З
Приложение И
Приложение К
Введение
Активное внедрение информационных технологий в жизнь
общества привело к обострению проблемы обеспечения безопасности. Реальная
защита становится возможной только при использовании современной технологии
безопасности, практически реализующей методы и средства обеспечения
безопасности информации, объектов и личности.
Речевая информация является одним из основных
источников получения данных о личной жизни человека или финансовой,
научно-исследовательской, производственной деятельности организации, то есть
сведений, не подлежащих широкой огласке. Поэтому вопросам защиты речевой
информации уделяется первоочередное внимание при решении вопросов по защите от
утечки информации по техническим каналам.
Задача защиты речевой информации актуальна на объекте
в том случае, если на объекте существуют помещения, в которых обсуждается, либо
прослушивается с использованием систем звуковоспроизведения или звукоусиления,
та или иная речевая информация, подлежащая защите.
Такими помещениями могут быть:
· кабинеты руководителей (как со
специальными средствами закрытой связи, так и без них);
· переговорные;
· залы совещаний (с системами
звукоусиления и без них);
· иные помещения, предназначенные для
обсуждения закрытых вопросов.
Для перехвата речевой информации лицо,
заинтересованное в её получении, может использовать широкий арсенал портативных
средств акустической речевой разведки, позволяющих перехватывать речевую
информацию по прямому акустическому, виброакустическому, электроакустическому и
оптико-электронному (акустооптическому) каналам.
Нормативные
ссылки
ГОСТ
19.701-90 ЕСПД. Схемы алгоритмов, программ, данных и систем. Условные
обозначения и правила выполнения. <#"667939.files/image001.gif">, следовательно при прослушивании
невозможно установить предмет разговора даже при использовании специальных
технических средств. Применение ТСЗИ не требуется.
График зависимости уровня сигнала от частоты с использованием данных, приведенных
в таблице 2, изображен на рисунке 1.

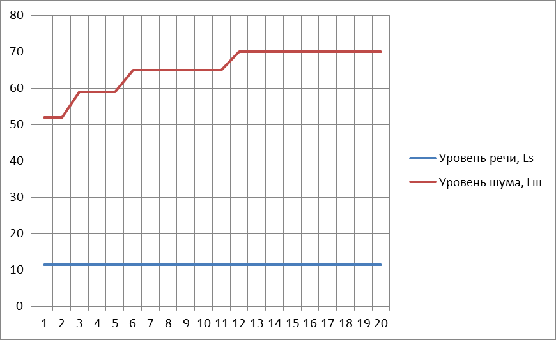

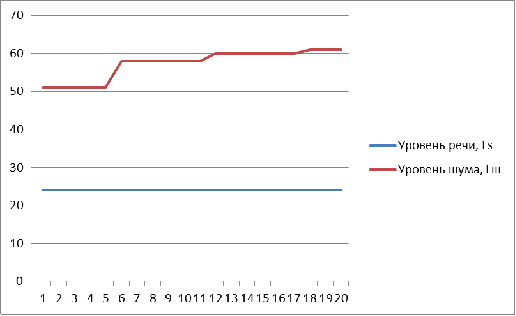

Рисунок 1 - График зависимости сигнала и шума от частоты для большой
стены
Рассчитаем возможность прямого прослушивания за малой стеной без
использования технических средств защиты речевой информации (таблица 3).
Таблица 3 - Расчет возможности прямого прослушивания за малой стеной
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
11,5
|
52
|
-40,50
|
-60,41
|
0,05
|
0,0000007546
|
0,0000000371
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
11,5
|
52
|
-40,50
|
-54,08
|
0,05
|
0,0000040276
|
0,0000002009
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
11,5
|
59
|
-47,50
|
-59,59
|
0,05
|
0,0000009251
|
0,0000000428
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
11,5
|
59
|
-47,50
|
-58,52
|
0,05
|
0,0000012126
|
0,0000000609
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
11,5
|
59
|
-47,50
|
-57,65
|
0,05
|
0,0000015206
|
0,0000000788
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
11,5
|
65
|
-53,50
|
-62,74
|
0,06
|
0,0000004285
|
0,0000000245
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
11,5
|
65
|
-53,50
|
-61,93
|
0,05
|
0,0000005205
|
0,0000000283
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
11,5
|
65
|
-53,50
|
-61,30
|
0,05
|
0,0000006065
|
0,0000000311
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
11,5
|
65
|
-53,50
|
-60,80
|
0,05
|
0,0000006849
|
0,0000000313
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
11,5
|
65
|
-53,50
|
-60,40
|
0,04
|
0,0000007560
|
0,0000000324
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
11,5
|
65
|
-53,50
|
-60,06
|
0,04
|
0,0000008226
|
0,0000000330
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
11,5
|
70
|
-58,50
|
-64,77
|
0,04
|
0,0000002646
|
0,0000000099
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
11,5
|
70
|
-58,50
|
-64,48
|
0,04
|
0,0000002832
|
0,0000000125
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
11,5
|
70
|
-58,50
|
-64,14
|
0,06
|
0,0000003070
|
0,0000000182
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
11,5
|
70
|
-58,50
|
-63,77
|
0,06
|
0,0000003346
|
0,0000000193
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
11,5
|
70
|
-58,50
|
-63,47
|
0,04
|
0,0000003594
|
0,0000000157
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
11,5
|
70
|
-58,50
|
-63,23
|
0,04
|
0,0000003811
|
0,0000000152
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
11,5
|
70
|
-58,50
|
-62,88
|
0,07
|
0,0000004138
|
0,0000000294
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
11,5
|
70
|
-58,50
|
-62,33
|
0,08
|
0,0000004719
|
0,0000000357
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
11,5
|
70
|
-58,50
|
-61,81
|
0,02
|
0,0000005354
|
0,0000000128
|
Интегральный индекс артикуляции речи R = 0,0000007699.
Слоговая разборчивость S(R) = 0,0000000072.
Словесная разборчивость W(S) = 0,0000000467.
Словесная разборчивость W(R) = 0,0000003863.
В результате расчетов получили значение словесной разборчивости W(S) равной 0,00000467% и
, следовательно при прослушивании
невозможно установить предмет разговора даже при использовании специальных
технических средств. Применение ТСЗИ не требуется.
График зависимости уровня сигнала от частоты с использованием данных,
приведенных в таблице 3, изображен на рисунке 2.

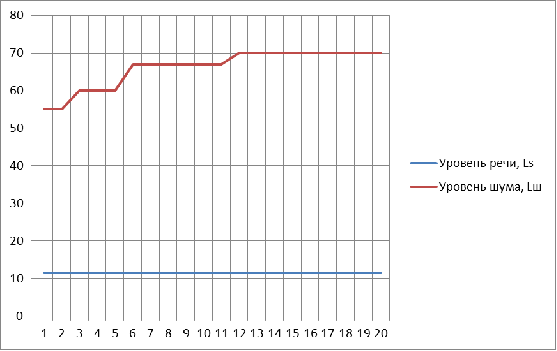

Рисунок 2 - График зависимости сигнала и шума от частоты для малой стены
График зависимости уровня сигнала от частоты с использованием данных,
приведенных в таблице 4, изображен на рисунке 3.

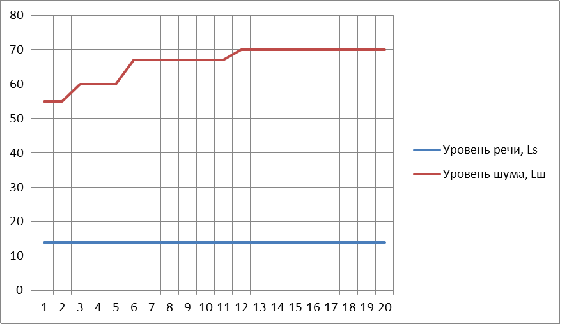

Рисунок 3 - График зависимости сигнала и шума от частоты для пола и
потолка
Рассчитаем возможность прямого прослушивания за полом и потолком без
использования технических средств защиты речевой информации (таблица 4).
Таблица 4 - Расчет возможности прямого прослушивания за полом и потолком
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
55
|
-43,53
|
-63,44
|
0,05
|
0,0000003624
|
0,0000000178
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
11,47
|
55
|
-43,53
|
-57,11
|
0,05
|
0,0000017509
|
0,0000000873
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
11,47
|
60
|
-48,53
|
-60,62
|
0,05
|
0,0000007163
|
0,0000000331
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
11,47
|
60
|
-48,53
|
-59,55
|
0,05
|
0,0000009342
|
0,0000000469
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
11,47
|
60
|
-48,53
|
-58,68
|
0,05
|
0,0000011657
|
0,0000000604
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
11,47
|
67
|
-55,53
|
-64,77
|
0,06
|
0,0000002646
|
0,0000000151
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
11,47
|
67
|
-55,53
|
-63,96
|
0,05
|
0,0000003203
|
0,0000000174
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
11,47
|
67
|
-55,53
|
-63,33
|
0,05
|
0,0000003720
|
0,0000000191
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
11,47
|
67
|
-55,53
|
-62,83
|
0,05
|
0,0000004189
|
0,0000000191
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
11,47
|
67
|
-55,53
|
-62,43
|
0,04
|
0,0000004612
|
0,0000000198
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
11,47
|
67
|
-55,53
|
-62,09
|
0,04
|
0,0000005006
|
0,0000000201
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
11,47
|
70
|
-58,53
|
-64,80
|
0,04
|
0,0000002628
|
0,0000000098
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
11,47
|
70
|
-58,53
|
-64,51
|
0,04
|
0,0000002812
|
0,0000000124
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
11,47
|
70
|
-58,53
|
-64,17
|
0,06
|
0,0000003048
|
0,0000000181
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
11,47
|
70
|
-58,53
|
-63,80
|
0,06
|
0,0000003322
|
0,0000000192
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
11,47
|
70
|
-58,53
|
-63,50
|
0,04
|
0,0000003568
|
0,0000000156
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
11,47
|
70
|
-58,53
|
-63,26
|
0,04
|
0,0000003783
|
0,0000000151
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
11,47
|
70
|
-58,53
|
-62,91
|
0,07
|
0,0000004108
|
0,0000000292
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
11,47
|
70
|
-58,53
|
-62,36
|
0,08
|
0,0000004685
|
0,0000000355
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
11,47
|
70
|
-58,53
|
-61,84
|
0,02
|
0,0000005315
|
0,0000000127
|
Интегральный индекс артикуляции речи R = 0,0000005238.
Слоговая разборчивость S(R) = 0,0000000042.
Словесная разборчивость W(S) = 0,0000000269.
Словесная разборчивость W(R) = 0,0000002387.
В результате расчетов получили значение словесной разборчивости W(S) равной 0,0000027% и , следовательно при прослушивании
невозможно установить предмет разговора даже при использовании специальных
технических средств. Применение ТСЗИ не требуется.
Рассчитаем возможность прямого прослушивания за дверью без использования
технических средств защиты речевой информации (таблица 5).
Таблица 5 - Расчет возможности прямого прослушивания за дверью
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
23,96
|
26
|
-2,04
|
-21,95
|
0,05
|
0,0355764467
|
0,0017490437
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
23,96
|
26
|
-2,04
|
-15,62
|
0,05
|
0,1018768127
|
0,0050821740
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
23,96
|
29
|
-5,04
|
-17,13
|
0,05
|
0,0813083847
|
0,0037595459
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
23,96
|
29
|
-5,04
|
-16,06
|
0,05
|
0,0955180567
|
0,0047960024
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
23,96
|
29
|
-5,04
|
-15,19
|
0,05
|
0,1083755413
|
0,0056191387
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
23,96
|
32
|
-8,04
|
-17,28
|
0,06
|
0,0794778065
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
23,96
|
32
|
-8,04
|
-16,47
|
0,05
|
0,0899034345
|
0,0048836742
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
23,96
|
32
|
-8,04
|
-15,84
|
0,05
|
0,0986784798
|
0,0050566495
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
23,96
|
32
|
-8,04
|
-15,34
|
0,05
|
0,1059928543
|
0,0048390501
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
23,96
|
32
|
-8,04
|
-14,94
|
0,04
|
0,1121632777
|
0,0048059859
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
23,96
|
32
|
-8,04
|
-14,60
|
0,04
|
0,1175873005
|
0,0047139948
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
23,96
|
35
|
-11,04
|
-17,31
|
0,04
|
0,0791030499
|
0,0029589385
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
23,96
|
35
|
-11,04
|
-17,02
|
0,04
|
0,0826962261
|
0,0036423655
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
23,96
|
35
|
-11,04
|
-16,68
|
0,06
|
0,0871156849
|
0,0051784157
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
23,96
|
35
|
-11,04
|
-16,31
|
0,06
|
0,0919953396
|
0,0053128870
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
23,96
|
35
|
-11,04
|
-16,01
|
0,04
|
0,0961846183
|
0,0042098155
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
23,96
|
35
|
-11,04
|
-15,77
|
0,04
|
0,0996987263
|
0,0039677141
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
23,96
|
36
|
-12,04
|
-16,42
|
0,07
|
0,0905221338
|
0,0064312094
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
23,96
|
36
|
-12,04
|
-15,87
|
0,08
|
0,0981587315
|
0,0074355396
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
23,96
|
36
|
-12,04
|
-15,35
|
0,02
|
0,1058428712
|
0,0025368778
|
Интегральный индекс артикуляции речи R = 0,0915284907.
Слоговая разборчивость S(R) = 0,1309439692.
Словесная разборчивость W(S) = 0,5348384062.
Словесная разборчивость W(R) = 0,5375545685.
В результате расчетов получили что словесная разборчивость W(S) = 53% и
, из чего следует что при прослушивание сообщение содержит
отдельные правильно понятые слова, позволяющие установить предмет разговора.
Следовательно, для двери необходимо применить ТСЗИ, чтобы исключить канал
утечки информации.

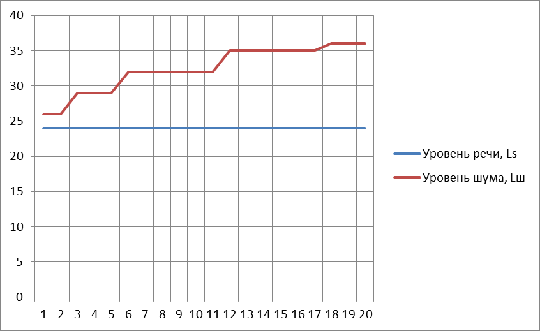

График зависимости уровня сигнала от частоты с использованием данных,
приведенных в таблице 5, изображен на рисунке 4.
Рисунок 4 - График зависимости сигнала и шума от частоты для двери
Рассчитаем возможность прямого прослушивания за окнами без использования
технических средств защиты речевой информации (таблица 6).

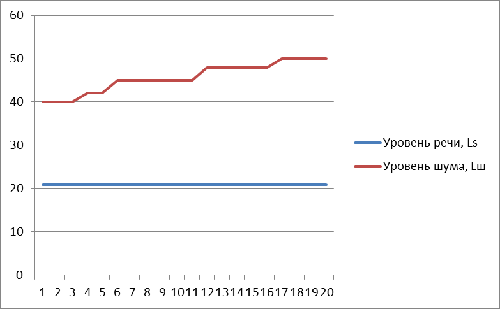

График зависимости уровня сигнала от частоты с использованием данных,
приведенных в таблице 6, изображен на рисунке 5.
Рисунок 5 - График зависимости сигнала и шума от частоты для окон
Таблица 6 - Расчет возможности прямого прослушивания за окном
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
20,81
|
30
|
-9,19
|
-29,10
|
0,05
|
0,0075777708
|
0,0003725457
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
20,81
|
30
|
-9,19
|
-22,77
|
0,05
|
0,0303882137
|
0,0015159307
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
20,81
|
32
|
-11,19
|
-23,28
|
0,05
|
0,0274734080
|
0,0012703184
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
20,81
|
32
|
-11,19
|
-22,21
|
0,05
|
0,0338446928
|
0,0016993565
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
20,81
|
32
|
-11,19
|
-21,34
|
0,05
|
0,0398965167
|
0,0020685854
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
20,81
|
35
|
-14,19
|
-23,43
|
0,06
|
0,0266782045
|
0,0015271137
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
20,81
|
35
|
-14,19
|
-22,62
|
0,05
|
0,0312860508
|
0,0016994999
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
20,81
|
35
|
-14,19
|
-21,99
|
0,05
|
0,0353078129
|
0,0018093026
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
20,81
|
35
|
-14,19
|
-21,49
|
0,05
|
0,0387553754
|
0,0017693570
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
20,81
|
35
|
-14,19
|
-21,09
|
0,04
|
0,0417284422
|
0,0017879854
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
20,81
|
35
|
-14,19
|
-20,75
|
0,04
|
0,0443891869
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
20,81
|
38
|
-17,19
|
-23,46
|
0,04
|
0,0265161548
|
0,0009918666
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
20,81
|
38
|
-17,19
|
-23,17
|
0,04
|
0,0280802805
|
0,0012367994
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
20,81
|
38
|
-17,19
|
-22,83
|
0,06
|
0,0300354015
|
0,0017853937
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
20,81
|
38
|
-17,19
|
-22,46
|
0,06
|
0,0322331965
|
0,0018615218
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
20,81
|
38
|
-17,19
|
-22,16
|
0,04
|
0,0341519225
|
0,0014947639
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
20,81
|
40
|
-19,19
|
-23,92
|
0,04
|
0,0241563445
|
0,0009613510
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
20,81
|
40
|
-19,19
|
-23,57
|
0,07
|
0,0259047130
|
0,0018404188
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
20,81
|
40
|
-19,19
|
-23,02
|
0,08
|
0,0288968261
|
0,0021889392
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
20,81
|
40
|
-19,19
|
-22,50
|
0,02
|
0,0320034537
|
0,0007670696
|
Интегральный индекс артикуляции речи R = 0,0304276516.
Слоговая разборчивость S(R) = 0,0271102707.
Словесная разборчивость W(S) = 0,1573290653.
Словесная разборчивость W(R) = 0,1829549518.
В результате расчетов получили, что словесная разборчивость W(S) = 15% и . Из этого следует, что при прослушивании сообщение содержит
отдельные правильно понятые слова, позволяющие установить предмет разговора.
Следовательно, для двери необходимо применить ТСЗИ, чтобы исключить канал
утечки информации.
Кроме прослушивания помещения за его пределами возможен съем информации
внутри помещения с использованием закладных устройств, различных
акустоэлектрических и виброакустических преобразований.
Для защиты от данных каналов утечки следует использовать систему
зашумления помещения.
Рассчитаем разборчивость речи внутри помещения (таблица 7).
Таблица 7 - Расчет разборчивости речи внутри помещения
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
57
|
55
|
2,00
|
-17,91
|
0,05
|
0,0719460146
|
0,0035370796
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
57
|
55
|
2,00
|
-11,58
|
0,05
|
0,1733360421
|
0,0086469522
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
57
|
60
|
-3,00
|
-15,09
|
0,05
|
0,1098479312
|
0,0050791605
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
57
|
60
|
-3,00
|
-14,02
|
0,05
|
0,1272118483
|
0,0063873612
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
57
|
60
|
-3,00
|
-13,15
|
0,05
|
0,1427103247
|
0,0073993551
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
57
|
67
|
-10,00
|
-19,24
|
0,06
|
0,0578281061
|
0,0033101963
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
57
|
67
|
-10,00
|
-18,43
|
0,05
|
0,0661427627
|
0,0035929629
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
57
|
67
|
-10,00
|
-17,80
|
0,05
|
0,0732181178
|
0,0037519666
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
57
|
67
|
-10,00
|
-17,30
|
0,05
|
0,0791652840
|
0,0036142509
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
57
|
67
|
-10,00
|
-16,90
|
0,04
|
0,0842151160
|
0,0036084597
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
57
|
67
|
-10,00
|
-16,56
|
0,04
|
0,0886775650
|
0,0035550232
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
57
|
70
|
-13,00
|
-19,27
|
0,04
|
0,0575312023
|
0,0021520193
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
57
|
70
|
-13,00
|
-18,98
|
0,04
|
0,0603836954
|
0,0026596074
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
57
|
70
|
-13,00
|
-18,64
|
0,06
|
0,0639093709
|
0,0037989633
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
57
|
70
|
-13,00
|
-18,27
|
0,06
|
0,0678233321
|
0,0039169125
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
57
|
70
|
-13,00
|
-17,97
|
0,04
|
0,0712005135
|
0,0031163093
|
|
17
|
3660
|
4050
|
0,80
|
4,73
|
57
|
70
|
-13,00
|
-17,73
|
0,04
|
0,0740450346
|
0,0029467731
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
57
|
70
|
-13,00
|
-17,38
|
0,07
|
0,0781707143
|
0,0055536940
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
57
|
70
|
-13,00
|
-16,83
|
0,08
|
0,0850686429
|
0,0064439633
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
57
|
70
|
-13,00
|
-16,31
|
0,02
|
0,0920360578
|
0,0022059514
|
Интегральный индекс артикуляции речи R = 0,0852769618.
Слоговая разборчивость S(R) = 0,1183448462.
Словесная разборчивость W(S) = 0,5022912464.
Словесная разборчивость W(R) = 0,5064849713.
В результате расчетов получили что словесная разборчивость W(S) = 50% и . Из этого следует, что при прослушивании сообщение содержит
отдельные правильно понятые слова, позволяющие установить предмет разговора.
Следовательно, для двери необходимо применить ТСЗИ, чтобы исключить канал
утечки информации.

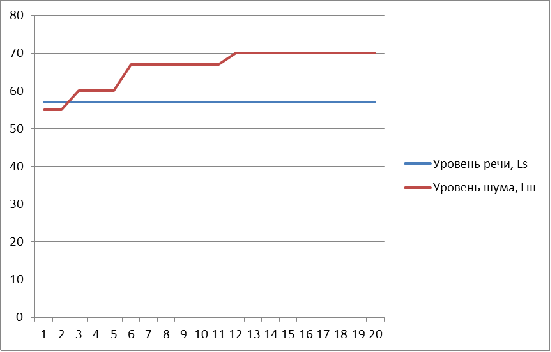

График зависимости уровня сигнала от частоты с использованием данных,
приведенных в таблице 7, изображен на рисунке 6.
Рисунок 6 - График
зависимости сигнала и шума от частоты внутри помещения

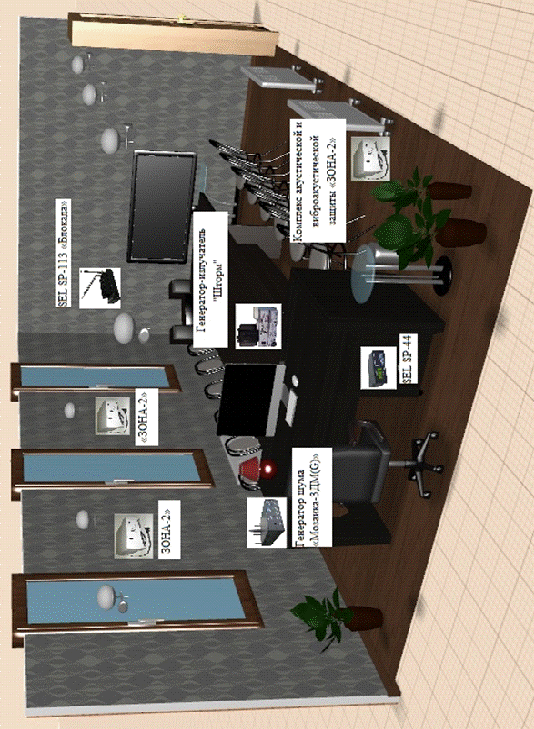

В связи с высокой разборчивостью речи внутри помещения, необходимо использовать
генераторы шума по периметру помещения, так как там возможен съем информации по
виброакустическому каналу и установка закладных устройств. Так же необходимо
установить дополнительные генераторы шума и электрические фильтры в сетях
электропитания.
1.4 Выявленные
функциональные каналы утечки информации

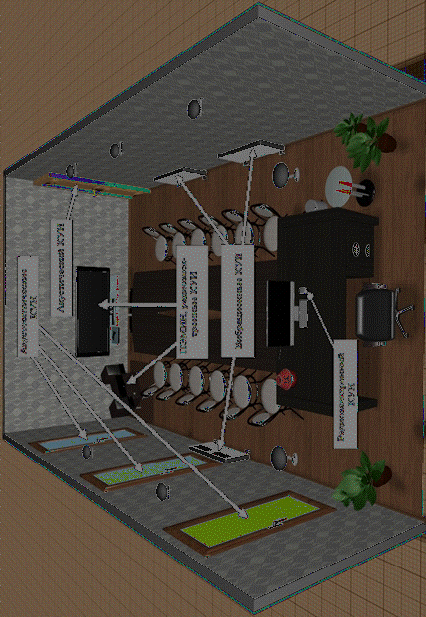

Утечка речевой информации без использования ретранслятора возможна по
следующим акустическим каналам:
§ Источник сигнала - окно - лазерный приемник;
§ Источник сигнала - дверь - акустический приемник;
§ Источник сигнала - воздухопровод вентиляции - акустический приемник;
§ Источник сигнала - воздушная среда помещения - диктофон.
Утечка информации по радиоканалу, линиям связи и линиям электропитания за
счет закладных устройств и побочных электромагнитных излучений возможна по
следующим канала:
§ Источник сигнала - акустоэлектрический преобразователь в ТС - проводные
кабели, выходящие за пределы контролируемой зоны;
§ Источник сигнала - акустоэлектрический преобразователь в ТС - побочные
электромагнитные излучения ТС;
§ Источник сигнала - закладное устройство - радиоприемник;
Ниже представлена таблица каналов утечки информации.
На основе расчетов, анализа помещения и выявленных каналов утечки
информации построим модель нарушителя и определим его возможность по
использованию различных технических средств.
Таблица 8 - каналы утечки информации
|
Вид канала
|
Описание
|
|
Простые каналы утечки информации
|
|
Радиоэлектронный
|
- использование в качестве канала утечки информации
сотового телефона; - перехват сигналов распространяющихся по линиям связи;
|
|
Акустический канал
|
- подслушивание разговора через дверь; - подслушивание
акустических сигналов распространяющихся по воздухопроводам вентиляции;
|
|
Составные каналы утечки информации
|
|
Акусто-радиоэлектрон-ный
|
- использование закладных устройств установленных в
кабинете;
|
|
Акустооптический
|
- использование лазерного луча, для снятия информации с
колебания окон от акустических волн;
|
1.5 Разработка
частной модели нарушителя
При построении модели следует тщательно проанализировать злоумышленника и
определить его технические возможности по перехвату информации. Для данного
объекта защиты выявлены технические средства, которыми может воспользоваться
нарушитель.
Таблица 9 - Возможные технические средства используемые нарушителем
|
Технические средства
|
Описание
|
|
Радиомикрофоны
|
Заносные, закладные, транспондеры
|
|
Кабельные микрофоны
|
С выходом в телефонный канал, сеть электропитания 220В/50Гц
|
|
Ультразвуковые системы перехвата информации
|
Передача по сети 220В/50Гц
|
|
Направленные микрофоны
|
Используются только при открытых окнах, форточках, двери
|
|
Стетоскопические датчики
|
Проводные и радио стетоскопы
|
|
Лазерные микрофоны
|
Облучение оконных стекол
|
|
Система перехвата ПЭМИН
|
Снятие и декодирование ЭМ сигнала в полезную речевую
информацию специальным оборудованием
|
|
Портативный диктофон
|
Запись информации участниками переговоров на магнитный и
цифровой носитель
|
|
Мобильный телефон
|
Режим работы на включение, а также несанкционированное
удаленное управление
|
|
Устройство для снятия информации с заземления
|
Съем информации путем акустоэлектрического преобразования
сигнала
|
Предполагаемый злоумышленник - это человек подготовленный, знающий все
каналы утечки информации в комнатах для ведения переговоров, профессионально
владеющий способами и средствами добывания сведений, содержащих
конфиденциальную информацию.
2.
Технологический раздел
2.1 Требования к системе защиты речевой информации
Учитывая все обнаруженные каналы утечки речевой информации, формируем
необходимые требования к системе защиты информации:
. Заменить дверь на более надежную или повысить уровень её
звукоизоляции;
. Установить на систему отопления виброизлучатели;
. Установить в систему вентиляции аудиоизлучатель;
. Установить специальные устройства для предотвращения лазерного
прослушивания;
. Обеспечить подавление радиозакладных устройств, диктофонов;
. Обеспечить защиту от перехвата сигнала, распространяющегося по
проводам линии связи, трансляции электропитания и заземления;
. Установить фильтр на телефонную линию связи.
При подготовке собраний необходимо провести работы по увеличению уровня
звукоизоляции помещения. Закрыть окна при помощи жалюзи или плотных занавесок.
Провести проверку помещения на наличие закладных устройств и диктофонов. На
время проведения мероприятия обесточить все неиспользуемые электроприборы.
В результате анализа средств и методов защиты информации был выбран
перечень технических средств защиты информации.
Таблица 10 - Перечень технических средств защиты информации
|
Аппаратура
|
Описание
|
Кол-во
|
|
SEL SP-44
|
Устройство защиты цепей электросети и заземления SEL SP-44
- на соответствие ТУ для объектов информатизации 1,2 и 3 категории.
|
1
|
|
«ЗОНА-2»
|
Комплекс акустической и виброакустической защиты
«ЗОНА-2»-техническое средство защиты информации от утечки по акустическому и
виброакустическому каналам на соответствие ТУ.
|
1
|
|
Генератор-излучатель акустических и виброакустических помех
"Шторм"
|
Генератор-излучатель акустических и виброакустических помех
"Шторм" - техническое средство защиты акустической речевой
информации, обрабатываемой в выделенных помещениях до 1 категории
включительно, от утечки по акустическому и виброакустическому каналам,
соответствует требованиям НМД АРР и ТУ.
|
6
|
|
SEL SP-113
|
Устройство защиты информации от утечки по каналу ПЭМИН с
регулировкой мощности SEL SP 113 "Блокада"- техническое средство
защиты информации, обрабатываемой на объектах информатизации до 1 категории
включительно, от утечки за счет побочных электромагнитных излучений и
наводок, может устанавливаться в выделенных помещениях до 1 категории включительно.
|
1
|
|
Мозаика-3ДМ(G)
|
Генератор шума «Мозаика-3ДМ(G)» - ВТСС, не создаёт
технических каналов утечки информации и может устанавливаться в выделенных
помещениях до 1 категории включительно.
|
1
|
|
МП-5
|
Устройство защиты «МП-5» - устройство защиты громкоговорителя
системы оповещения при воздействии акустических сигналов - на ТУ, может
устанавливаться в ВП до 1 категории включительно.
|
2
|
Таблица 11 - Стоимость технических средств защиты информации
|
Название
|
Кол-во
|
Стоимость единицы (руб.)
|
Сумма (руб.)
|
|
SEL SP-44
|
1
|
15000
|
15000
|
|
«ЗОНА-2»
|
1
|
20000
|
20000
|
|
«Шторм»
|
6
|
2500
|
15000
|
|
SEL SP-113
«Блокада»
|
1
|
16300
|
16300
|
|
Мозаика-3ДМ(G)
|
1
|
53900
|
53900
|
|
МП-5
|
2
|
4000
|
8000
|
|
Итого
|
128200
|
|
|
|
|
|
Таблица 12 - Расчет возможности прямого прослушивания за окном с
применением виброакустической защиты «Шторм».
|
№
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
20,81
|
40
|
-19,19
|
-39,10
|
0,05
|
0,0004652697
|
0,0000228740
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
20,81
|
40
|
-19,19
|
-32,77
|
0,05
|
0,0029490382
|
0,0001471142
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
20,81
|
42
|
-21,19
|
-33,28
|
0,05
|
0,0025656921
|
0,0001186327
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
20,81
|
42
|
-21,19
|
-32,21
|
0,05
|
0,0034253842
|
0,0001719900
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
20,81
|
42
|
-21,19
|
-31,34
|
0,05
|
0,0043139349
|
0,0002236722
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
20,81
|
45
|
-24,19
|
-33,43
|
0,06
|
0,0024641062
|
0,0001410504
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
20,81
|
45
|
-24,19
|
-32,62
|
0,05
|
0,0030705332
|
0,0001667954
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
20,81
|
45
|
-24,19
|
-31,99
|
0,05
|
0,0036339391
|
0,0001862165
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
20,81
|
45
|
-24,19
|
-31,49
|
0,05
|
0,0041412101
|
0,0001890648
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
20,81
|
45
|
-24,19
|
-31,09
|
0,04
|
0,0045961444
|
0,0001969362
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
20,81
|
45
|
-24,19
|
-30,75
|
0,04
|
0,0050166977
|
0,0002011160
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
20,81
|
48
|
-27,19
|
-33,46
|
0,04
|
0,0024435648
|
0,0000914043
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
20,81
|
48
|
-27,19
|
-33,17
|
0,04
|
0,0001164593
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
20,81
|
48
|
-27,19
|
-32,83
|
0,06
|
0,0029017316
|
0,0001724876
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
20,81
|
48
|
-27,19
|
-32,46
|
0,06
|
0,0032004126
|
0,0001848293
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
20,81
|
48
|
-27,19
|
-32,16
|
0,04
|
0,0034688400
|
0,0001518244
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
20,81
|
50
|
-29,19
|
-33,92
|
0,04
|
0,0021506725
|
0,0000855904
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
20,81
|
50
|
-29,19
|
-33,57
|
0,07
|
0,0023665502
|
0,0001681332
|
|
19
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
20,81
|
50
|
-29,19
|
-33,02
|
0,08
|
0,0027507586
|
0,0002083704
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
20,81
|
50
|
-29,19
|
-32,50
|
0,02
|
0,0031687481
|
0,0000759496
|
Интегральный индекс артикуляции речи R = 0,0031042547.
Слоговая разборчивость S(R) = 0,0010364754.
Словесная разборчивость W(S) = 0,0066648674.
Словесная разборчивость W(R) = 0,0122029914.
В результате расчетов получили значение словесной разборчивости W(S) равной 0,66% и , следовательно при прослушивании
невозможно установить предмет разговора даже при использовании специальных
технических средств.
Графическая зависимость уровня сигнала от частоты с использованием
данных, приведена на рисунке 7.
Рисунок 7 - График
зависимости сигнала и шума от частоты для окон с использованием «Шторм»
Рисунок 8 - График
зависимости сигнала и шума от частоты для дверей с использованием «Зона-2»
Таблица 13 - Расчет возможности прямого прослушивания за дверью с помощью
комплекса акустической и виброакустической защиты «ЗОНА-2»
|
№ Ч. поло-сы
|
fн, Гц
|
fв, Гц
|
fi, Гц
|
K (f)
|
∆Ai (fcp i)
|
Ls
|
Lш
|
qi
|
Qi
|
ki
|
pi
|
Ri
|
|
1
|
100
|
420
|
204,939
|
0,01
|
19,91
|
23,96
|
51
|
-27,04
|
-46,95
|
0,05
|
0,0000367100
|
0,0000018048
|
|
2
|
420
|
570
|
489,2852
|
0,07
|
13,58
|
23,96
|
51
|
-27,04
|
-40,62
|
0,05
|
0,0002884931
|
0,0000143916
|
|
3
|
570
|
710
|
636,1604
|
0,12
|
12,09
|
23,96
|
51
|
-27,04
|
-39,13
|
0,05
|
0,0004607957
|
0,0000213063
|
|
4
|
710
|
865
|
783,6772
|
0,17
|
11,02
|
23,96
|
51
|
-27,04
|
-38,06
|
0,05
|
0,0006404640
|
0,0000321580
|
|
5
|
865
|
1030
|
943,9015
|
0,22
|
10,15
|
23,96
|
51
|
-27,04
|
-37,19
|
0,05
|
0,0008347969
|
0,0000432832
|
|
6
|
1030
|
1220
|
1120,982
|
0,28
|
9,24
|
23,96
|
58
|
-34,04
|
-43,28
|
0,06
|
0,0001223579
|
0,0000070040
|
|
7
|
1220
|
1410
|
1311,564
|
0,33
|
8,43
|
23,96
|
58
|
-34,04
|
-42,47
|
0,05
|
0,0001591547
|
0,0000086455
|
|
8
|
1410
|
1600
|
1501,999
|
0,39
|
7,80
|
23,96
|
58
|
-34,04
|
-41,84
|
0,05
|
0,0001951628
|
0,0000100009
|
|
9
|
1600
|
1780
|
1687,602
|
0,44
|
7,30
|
23,96
|
58
|
-34,04
|
-41,34
|
0,05
|
0,0002289662
|
0,0000104533
|
|
10
|
1780
|
1960
|
1867,833
|
0,48
|
6,90
|
23,96
|
58
|
-34,04
|
-40,94
|
0,04
|
0,0002603277
|
0,0000111546
|
|
11
|
1960
|
2140
|
2048,023
|
0,52
|
6,56
|
23,96
|
58
|
-34,04
|
-40,60
|
0,04
|
0,0002901547
|
0,0000116321
|
|
12
|
2140
|
2320
|
2228,183
|
0,56
|
6,27
|
23,96
|
60
|
-36,04
|
-42,31
|
0,04
|
0,0001677325
|
0,0000062742
|
|
13
|
2320
|
2550
|
2432,283
|
0,60
|
5,98
|
23,96
|
60
|
-36,04
|
-42,02
|
0,04
|
0,0001840771
|
0,0000081077
|
|
14
|
2550
|
2900
|
2719,375
|
0,65
|
5,64
|
23,96
|
60
|
-36,04
|
-41,68
|
0,06
|
0,0002055172
|
0,0000122166
|
|
15
|
2900
|
3300
|
3093,542
|
0,71
|
5,27
|
23,96
|
60
|
-36,04
|
-41,31
|
0,06
|
0,0002309638
|
0,0000133386
|
|
16
|
3300
|
3660
|
3475,342
|
0,76
|
4,97
|
23,96
|
60
|
-36,04
|
-41,01
|
0,04
|
0,0002543496
|
0,0000111324
|
|
17
|
3660
|
4050
|
3850,065
|
0,80
|
4,73
|
23,96
|
60
|
-36,04
|
-40,77
|
0,04
|
0,0002750997
|
0,0000109482
|
|
18
|
4050
|
5010
|
4504,498
|
0,86
|
4,38
|
23,96
|
61
|
-37,04
|
-41,42
|
0,07
|
0,0002230810
|
0,0000158489
|
5010
|
7250
|
6026,815
|
0,94
|
3,83
|
23,96
|
61
|
-37,04
|
-40,87
|
0,08
|
0,0002658770
|
0,0000201402
|
|
20
|
7250
|
10000
|
8514,693
|
0,99
|
3,31
|
23,96
|
61
|
-37,04
|
-40,35
|
0,02
|
0,0003139532
|
0,0000075249
|
Интегральный индекс артикуляции речи R = 0,0002773659.
Слоговая разборчивость S(R) = 0,0000327813.
Словесная разборчивость W(S) = 0,0002116568.
Словесная разборчивость W(R) = 0,0006054349.
В результате расчетов получили значение словесной разборчивости W(S) равной 0,021% и , следовательно при прослушивании
невозможно установить предмет разговора даже при использовании специальных
технических средств.
Графическая зависимость уровня сигнала от частоты с использованием
данных, приведена на рисунке 8.
Результаты расчетов показывают, что применение генератора
вибро-акустического, акустического шума позволяет эффективно блокировать
акустический канал утечки информации в защищаемом помещении. Таким образом, в
результате проведения мероприятий по защите речевой информации в данном
помещении, было обеспечено:
противодействие радиомикрофонам;
противодействие кабельным микрофонам;
защита телефонных линий;
защита цепей заземления;
защита электрической цепи 220 В;
противодействие направленным микрофонам;
противодействие «лазерному» съему информации;
оперативное подавление используемых микрофонов;
маскировка ПЭМИН офисного оборудования;
Заключение
Защита информации при проведении совещаний с участием
представителей сторонних организаций имеет актуальное значение и основными
задачами по обеспечению информационной безопасности является выявление и
своевременная локализация возможных технических каналов утечки акустической
информации. Таким образом, одним из этапов создания СЗРИ было проведение
первичной оценки звукоизоляции ограждающих конструкций выделенного помещения по
виброакустическому каналу утечки. Далее необходимо было провести повторную
оценку звукоизоляции ограждающих конструкций выделенного помещения по
виброакустическому каналу утечки после проведенного анализа средств и методов
защиты речевой информации и выбранного, на основе сформулированных требований к
системе защиты речевой информации для заданного помещения, комплекта
оборудования.
В ходе реализации проекта также были пройдены
следующие этапы создания СЗРИ:
· проведен инженерный анализ и
виртуальная инструментальная проверка помещения, выделенного для проведения
собрания совета директоров, служебных переговоров с клиентами, рабочих закрытых
совещаний.
· выявлены все функциональные каналы
утечки речевой информации;
· на основе инженерного анализа,
результатов инструментальной проверки разработана частная «модель нарушителя»;
· с использованием средств компьютерной
графики разработаны вариант схемы размещения технических средств защиты речевой
информации в заданном помещении;
· создан перечень технических средств
отвечающих предъявленным требованиям, указана их стоимость, технические
характеристики и сертификаты соответствия.
Список использованной
литературы
1. Покровский Н.Б. Расчет и измерение разборчивости речи. - М.:
Связьиздат, 1962.
2. ГОСТ Р 50840-95. Методы оценки качества, разборчивости и
узнаваемости.
3. Сборник
временных методик оценки защищенности конфиденциальной информации от утечки по
техническим каналам. Гостекомиссия России. - М.: 2008 г.
4. Специальные требования и рекомендации по технической защите
конфиденциальной информации. Гостекомиссия России. - М.: 2002 г.
. Хорев А.А. Защита информации от утечки по техническим каналам.
Часть 1. Технические каналы утечки информации. Учебное пособие. - М.:
Гостехкомиссия России. 1998, 320 с.
6. Торокин
А.А. Инженерно-техническая защита информации. Учебное пособие. - М.: МО РФ,
2004, 962 с.
7. Хорев
А.А., Макаров Ю.К. К оценке эффективности защиты акустической (речевой)
информации// Специальная техника. - М.: 2000. - № 5 - С. 46-56.
8. «Защита информации», «Конфидент», «Системы безопасности, связи
и телекоммуникации»: Журналы. -М.: 1996.-2000. П.«Ново», «Гротек», «Защита
информации», «Маском»; Каталоги фирм. - М., 2003.-2007.
9. Ярочкин
В.И. Информационная безопасность. - М.: Мир, - 2005 г, 640 с.
10. Информационная
безопасность. Энциклопедия ХХI век.
- М.: Оружие и технологии, - 2003 г., 774 с.
Приложение А
Рисунок 9 - Схема помещения с каналами утечки информации
Приложение Б
Рисунок 10 - Схема помещения с техническими средствами защиты информации
Приложение В
План этажа

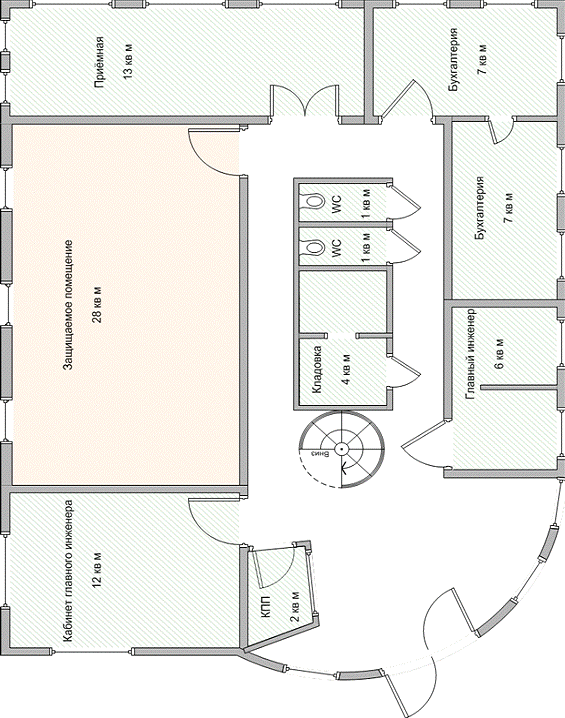

Рисунок 11- План этажа
Приложение Г
Рисунок 12 - Схема окружающих строений
Приложение Д
Устройство защиты цепей электросети и заземления SEL SP-44
Устройство защиты цепей электросети и заземления SEL SP-44 является
техническим средством защиты информации, обрабатываемой на объектах
вычислительной техники 1, 2 и 3 категории, от утечки за счёт наводок по цепям
электропитания и заземления путём постановки маскирующих помех в цепях
электропитания и заземления в диапазоне частот 0,01 - 300 МГц и может устанавливаться
в выделенных помещениях до 1 категории включительно без применения
дополнительных мер защиты.SP-44 представляет собой генератор регулируемого шума
по электросети и является техническим средством активной защиты от утечки
информации по сети электропитания и подавления устройств несанкционированного
съёма информации, использующих электросеть в качестве канала передачи.
Отличительные особенности:
§ Основные узлы прибора - формирователи шума, регуляторы уровня и выходные
усилители - представляют собой полностью цифровые устройства. Это позволяет при
сохранении высокого коэффициента качества шумового сигнала полностью исключить
утечку информации за счет самовозбуждения, паразитной генерации и модуляции
опасным речевым сигналом, а также за счет электрических сигналов, вызванных
электроакустическими преобразованиями в элементах схемы, и их утечки по цепям
питания.
§ Некоррелируемые формирователи шума для цепей «фаза»-«земля» и
«ноль»-«земля» позволяют исключить возможность съема информационного сигнала
как для противофазной, так и для синфазной схем подключения.
§ Наличие независимых регуляторов уровня для низкочастотного и
высокочастотного диапазонов позволяет оптимизировать спектр помехи по
электромагнитной совместимости при сохранении достаточной эффективности
маскировки.
§ Устройство имеет высший класс устойчивости к импульсным
помехам и допускает длительную работу в условиях эквивалентного короткого
замыкания. Применение ключевых выходных усилителей существенно повышает
экономичность, надежность и стабильность параметров изделия, позволяет
эксплуатировать его в более жестких климатических условиях.
§ Во время работы прибор постоянно осуществляет
самотестирование, и в случае неисправности выдаёт звуковой и световой сигнал.
§ Управление включением помехи может осуществляться с панели
управления или дистанционно.
|
Технические характеристики:
|
|
Диапазон частот формируемого шумового сигнала
|
0,01 - 300 МГц
|
|
Защищаемые линии
|
питание, заземление
|
|
Спектральная плотность напряжения шума на эквиваленте
нагрузки 50 Ом относительно 1 мкВ/ √ кГц в диапазонах частот, не менее:
|
|
0,01 - 1 МГц
|
90 дБ
|
|
1 - 10 МГц
|
70 дБ
|
|
10 - 100 МГц
|
50 дБ
|
|
100 - 300 МГц
|
35 дБ
|
|
Диапазон регулирования уровня шума в диапазонах частот, не
менее:
|
|
0,01 - 0,5 МГц
|
20 дБ
|
|
5 - 300 МГц
|
12 дБ
|
|
Количество независимых каналов шумового сигнала ¹
|
2
|
|
Коэффициент качества формируемого шумового сигнала
|
не менее 0,9
|
|
Класс устойчивости к импульсным помехам 5/50 нс (ГОСТ Р
51317.4.4-99)
|
4
|
|
Класс устойчивости к импульсным помехам 1/50 мкс (ГОСТ Р
51317.4.5-99)
|
4
|
|
Ток утечки по линии заземления
|
не более 1 мА
|
|
Управление включением шумового сигнала
|
ручное, ДУ, RS-485
|
|
Условия эксплуатации:
|
|
- интервал рабочих температур
|
от 0 до +50° C
|
|
- относительная влажность при + 25° C
|
до 85%
|
|
- атмосферное давление
|
750 ± 40 мм рт. ст.
|
|
Электропитание:
|
|
- от сети переменного тока
|
220 В ± 10% 50 Гц
|
|
- потребляемая мощность
|
не более 12 Вт
|
|
Массогабаритные характеристики:
|
|
- габаритные размеры
|
172 х 180 х 42 мм
|
|
- масса
|
не более 1,5 кг
|
Приложение Е
Генератор-излучатель акустических и виброакустических помех
"Шторм"
Система акустической и виброакустической защиты «Шторм» обеспечивает
защиту циркулирующей в выделенных помещениях речевой информации (до 1 категории
включительно) от утечки по акустическому и виброакустическому каналам посредством
создания маскирующих шумов.
Система обеспечивает защиту от:
§ микроволновых систем, в том числе лазерных микрофонов, используемых для
дистанционного съема акустической информации с остеклений оконных проёмов;
§ стетоскопных / контактных микрофонов, используемых для съема акустической
информации через строительные конструкции (стены, потолки, полы, оконные проёмы
и их остекление) и трубы водо- и газоснабжения;
§ радио- и проводных микрофонов и средств магнитной записи, установленных в
полостях стен, в пространстве подвесных потолков, каналах вентиляционных систем
и др.
Особенности системы:
§ каждый генератор-излучатель содержит микропроцессор и энергонезависимую
память;
§ применение цифрового генератора в излучателях «Шторм»-А, «Шторм»-В
позволяет гарантировать высокую стабильность заявленных характеристик на
протяжении всего срока службы системы;
§ генератор случайной последовательности у каждого излучателя уникален, что
исключает возможность снятия информации методом акустического вычитания (с применением
опорного канала);
§ существует возможность программирования параметров каждого генератора,
что позволяет защищать каждый элемент конструкции с учетом ее особенностей: в
минимальной необходимой и достаточной мере (дверь, окно, трубы отопления и т.д.);
§ излучатели «Шторм»-А, «Шторм»-В подключаются параллельно к питающей
линии, что позволяет снизить трудоемкость монтажа, и упростить схему
подключения по сравнению с одногенераторными системами, где требуется
последовательно-параллельное включение пассивных излучателей;
§ стабилизированный блок питания системы снабжен устройством защиты от
короткого замыкания. «Шторм»-БП позволяет обеспечить высокую стабильность
уровня генерируемого сигнала по амплитуде, при «плавающем» напряжении питания
220 вольт;
§ излучатели «Шторм»-А, «Шторм»-В не имеют микрофонного эффекта, что
исключает съем информации с линий питания (12 вольт);
В системе акустической и виброакустической защиты «Шторм» отсутствуют
возможные каналы утечки речевой информации за счет:
§ самовозбуждения, паразитной генерации и модуляции опасным речевым
сигналом;
§ электрических сигналов, вызванных электроакустическими преобразованиями в
генераторах, и их утечки по цепям питания.
|
Технические характеристики:
|
|
Превышение уровня шума при генерации вибрационного шума в
кирпичной стене над откликом на речь с интегральным уровнем 70 дБ в октавных
полосах со среднегар-моническими средними 125, 250, 500, 1000, 2000, 4000,
8000 Гц
|
не менее 10 дБ
|
|
Превышение уровня шума при генерации акустического шума в
помещении на расстоянии от излучателя над речевым сигналом с интегральным
уровнем 70 дБ в октавных полосах со среднегармоническими средними 250, 500,
1000, 2000, 4000 Гц
|
не менее 10 дБ
|
|
Превышение уровня шума при генерации вибрационного шума в
оконном стекле превышение уровня шума над откликом на речь с интегральным
уровнем 70 дБ в октавных полосах со среднегармоническими средними 125, 250,
500, 1000, 2000, 4000, 8000 Гц
|
не менее 10 дБ
|
|
Диапазон частот акустического, вибрационного шума
генераторов излучателей «Шторм»-А, «Шторм»-В
|
90...11200 Гц
|
|
Диапазон регулирования интег-рального уровня вибрационного
шума генераторов излучателей «Шторм»-А, «Шторм»-В
|
не менее 20 дБ
|
|
Диапазон регулирования интег-рального уровня акустического
шума генераторов излучателей «Шторм»-А, «Шторм»-В
|
не менее 20 дБ
|
|
Период повторения шума для пары генераторов излучателей
«Шторм»-А, «Шторм»-В при установке на единый несущий элемент
|
не менее 17990136 лет
|
|
Электропитание генераторов излу-чателей «Шторм»-А,
«Шторм»-В
|
12 вольт
|
|
Нагрузочная способность блока пи-тания (БП-12В-5А)
|
20 штук «Шторм»-А/В
|
|
Подключение генераторов излу-чателей «Шторм»-А, «Шторм»-В
|
параллельное
|
|
Защита от переполюсовки генераторов излучателей «Шторм»-А,
«Шторм»-В
|
да
|
|
Коэффициент качества шума гене-раторов излучателей «Шторм»-А,
«Шторм»-В
|
не менее 0,95
|
|
Габаритные размеры блока питания (БП-12В-5А)
|
175х89х57 ±2мм
|
|
Габаритные размеры вибрационного генератора излучателя
«Шторм»-В с креплением на стеклянное полотно
|
диаметр 44 мм, высота 27 мм
|
|
Габаритные размеры вибрационного генератора излучателя
«Шторм»-В с креплением на трубу/стену
|
диаметр 44 мм, высота 47 мм
|
|
Габаритные размеры акустического генератора излучателя
«Шторм»-А с креплением стену
|
90х60х27 мм
|
|
Отсутствие «микрофонного эффекта» в излучателях
|
да
|
|
Отсутствие в системе когерентных маскирующих помех
|
да
|
|
|
|
Приложение Ж
Устройство защиты информации от утечки по каналу ПЭМИН SEL SP-113 «Блокада»
Устройство "Блокада" предназначено для активной защиты
информации, обрабатываемой на объектах информатизации, включая вычислительную
технику, от утечки за счёт побочных электромагнитных излучений и наводок от них
на цепи электропитания ("фаза", "ноль" и "защитное
заземление") и проводные слаботочные линии.
"Блокада" является техническим средством защиты информации,
обрабатываемой на объектах информатизации до 1-й категории включительно, и
может устанавливаться в выделенных помещениях до 1-й категории включительно.
Имеет регулировку мощности и спектра. В устройстве предусмотрена индикация
режима работы защиты и возможность подключения дистанционного управления.
|
Технические характеристики:
|
|
Метод защиты по каналу ПЭМИ
|
маскировка в диапазоне больше 300 МГц
|
|
Метод защиты проводных линий
|
наводка в диапазоне до 300 МГц
|
|
Коэффициент качества шума
|
не хуже 0,8
|
|
Габаритные размеры без антенн
|
150х60х50 мм
|
|
Масса
|
не более 0,55 кг
|
Приложение З
Генератор шума «Мозаика-3ДМ(G)».
Устройство «Мозаика-3ДМ» (G) предназначено для блокирования
несанкционированной работы телефонов мобильной связи, а также подслушивающих
устройств, использующих каналы систем мобильной связи.
Используется в целях предотвращения утечки информации в пределах
выбранного радиуса действия устройства:
посредством высокоскоростной пакетной передачи данных;
по включенному телефону мобильной связи или подслушивающим устройствам, использующим
каналы мобильной связи;
блокирования высокоскоростного мобильного доступа с услугами сети
Интернет;
обеспечения рабочей обстановки во время проведения переговоров, совещаний
и других мероприятиях, требующих тишины и внимания.
Особенности изделия «Мозаика-3ДМ» (G):
. минимальные габариты среди аналогов при заявленной дальности
подавления;
. максимальный набор блокируемых речевых стандартов сотовой связи;
. блокирование работы высокоскоростной пакетной передачи данных
стандарта 3G;
. простота управления;
. отсутствие ограничений продолжительности непрерывной работы при
наличии питании устройства;
. регулировка уровня мощности выходного сигнала - возможность
блокировать работу сотовых телефонов только в пределах выделенного помещения;
. световая индикация управления устройством;
. дистанционное управление включением/выключением устройства по
проводному каналу;
. комплектование малогабаритными высокоэффективными антеннами.
|
Технические характеристики:
|
|
Диапазон рабочих частот: стандарт CDMA2000 1X, NMT-450i
стандарт GSM 900 стандарт GSM 1800 стандарт 3G - UMTS(IMT-2000/WCDMA)
|
463 - 467,5 МГц 935 - 960 МГц 1805 - 1880 МГц 2010 - 2025,
2125 - 2170 МГц
|
|
Радиус подавления
|
до 50 метров
|
|
Регулировка мощности выходного сигнала
|
не менее 12dB (15 раз)
|
|
Диаграмма направленности антенн
|
круговая
|
|
Расположение антенн
|
внешние
|
|
Питание
|
220В 12В (опция)
|
|
Продолжительность непрерывной работы
|
без ограничений
|
|
Потребляемая мощность
|
не более 40 Вт
|
|
Габариты
|
140х55х195 мм
|
|
Масса
|
400г.
|
|
Диапазон рабочих температур
|
от +5 ° до +50 ° С
|
|
Гарантийный срок эксплуатации
|
12 месяцев
|
|
Опции: подключение стандартов AMPS/DAMPS,CDMA-800 Е-GSM
|
869 - 894 МГц 925 - 960 МГц
|
Приложение И
Комплекс акустической и виброакустической защиты «ЗОНА-2»
Комплекс акустической и вибрационной защиты "Зона-2"
предназначен для защиты помещений от утечки информации по виброканалам (стенам,
окнам, трубам, венткоробам и т.п.).
Защита от утечки информации производится зашумлением
вибропреобразователями строительных конструкций, инженерных коммуникаций,
оконных стекол и дверей от возможного съема с них речевой информации с помощью
различных специальных технических средств.
|
Технические характеристики:
|
|
Максимальный уровень громкости защищаемых речевых сигналов
|
80 дБ
|
|
Полоса частот сигнала защиты
|
0,2 - 8 кГц
|
|
Максимальное количество вибро-преобразователей,
подключаемых к одному генератору шума (по 15 шт. на каждый канал)
|
30 шт
|
|
Эффективный радиус действия одного вибропреобразователя
|
не менее 2 м
|
|
Номинальная излучаемая мощность генератора
|
40 Вт
|
|
Питание блока генератора
|
220В, 50Гц
|
|
габаритные размеры
|
|
|
Блока генератора (LxBxH)
|
220x240х60 мм
|
|
Вибропреобразователя стенового (DxL)
|
50х34 мм
|
|
Вибропреобразователя оконного (LxBxH)
|
30х18х12 мм
|
|
Вес генератора шума
|
1,7 кг
|
|
Срок службы
|
10 лет
|
Приложение К
Устройство защиты «МП-5».
Устройство предназначено для защиты громкоговорителя системы оповещения,
или однопрограммного приемника от утечки через них акустической информации.
Устройство обеспечивает защиту при активных методах воздействия.
|
Технические характеристики:
|
|
Вносимое затухание в полосе частот 0,02 - 10 кГц
|
не менее 90 дБ
|
|
Время удержания подключенного состояния громкоговорителя на
время пауз составляет
|
до 10 сек.
|
|
Время срабатывания изделия (подключение громкоговорителя к
линии) при поступлении информационного сигнала
|
не более 5,0 мсек
|
|
Акустическая чувствительность
|
не более 0,1 мкВ/Па
|
|
Время работы от батареи типа "Крона"
|
не менее 100 часов при приеме информационного сигнала
|
|
Питание
|
внешнее 12В, или батарея типа "Крона"
|
