Строительство магазина

Оглавление

Введение

Характеристика природно-климатических условий

Градостроительный план участка

Архитектурно - планировочное решение

Конструктивные решения

Теплотехнический расчет ограждающей конструкции

Инженерное оборудование здания

Противопожарные мероприятия

Библиографический список

Введение

Здание расположено в городе Санкт-Петербург. Оно предназначено для удовлетворения нужд жителей города. Строительство подобного общественного здания является актуальным на сегодняшний день, а использование недорогих и расположенных в данной местности материалов позволяет свести затраты на возведение к минимуму. Выравнивание строительной площадки не производится. С помощью нивелирной съёмки снимаются отметки земли, и производят строительные работы исходя из полученных данных.

В строительстве магазина используется сборный ленточный железобетонный и столбчатый фундаменты. Стены возводятся из мелких пенобетонных блоков и кирпичей. Перекрытие осуществляется железобетонными плитами. Крыша - плоская, рулонная.

здание планировочный конструктивный инженерный

Характеристика природно-климатических условий

Место строительства - г. Санкт-Петербург.

Зона влажности - сухая.

(Приложение в СНиП 23-02-2003 «Тепловая защита здания»)

Время отопительного периода: 220 суток.

(СНиП 23-01-99 “Строительная климатология”).

Средняя температура наружного воздуха отопительного периода: -1,8 °С

(СНиП | 23-01-99 “Строительная климатология”)

Глубина промерзания грунта 1.71м.

(справочное пособие к СНиП 23-01-99 “Строительная климатология”).

Температурный режим внутри помещения tB= +21 °С ( СНиП 2.08.02-89 “Общественные здания и сооружения”).

Градостроительный план участка

Здание расположено с автомобильной дорогой, по которой осуществляется местное движение транспорта. Здание окружено зонами, которые отделяют само здание от шоссе.

Имеются парковочные места, из которых идут тротуары для пешеходов.

Вся территория участка озеленена. Перед зданием располагаются деревья, вокруг здания оставлен пожарный проезд.

Все элементы благоустройства соединены между собой тротуарами и пешеходными дорожками, и отделены друг от друга деревьями различной величины. Озеленение осуществляется путем посадки лиственных деревьев газонов.

Архитектурно-планировочное решение

Проектируемое здание - магазин.

Здание по своей объемно-планировочной структуре является компактным с группировкой комнат по периметру всего здания. Лестничная клетка освещена через окна в наружных стенах.

Здание имеет прямоугольную форму, и 2 этажа. Есть 2 выхода.1 на фасаде здания, 1 сзади здания.

Система вентиляции - вытяжная с естественным побуждением. Приток осуществляется через открытые окна или форточки комнат, а вытяжку - через вентиляционные каналы, которые располагают в сан. узлах.

Здание запроектировано с учетом СНиП. В магазине имеется необходимое количество помещений, запроектированных по планировочным нормалям. Все помещения имеют функциональную взаимосвязь между собой в соответствии с протекающими в них жизненными процессами. Размеры светопроемов и их размещение в наружных стенах обеспечивает необходимый уровень освещения комнат. В сан. узлах используется искусственное освещение.

Конструктивное решение здания

Фундамент сборный ленточный из бетонных блоков на фундаментных подушках. Перегородки кирпичные шириной 120 мм. Плиты перекрытий сборные ж/б пустотные стандартных размеров. Лестницы стандартные ж/б с высотой ступени 150 мм и ее шириной 300 мм. Оконные и дверные блоки стандартные. Выбор типа фундаментов, определение глубины заложения и размеров фундаментов произведены в соответствии с инженерно-геологическими изысканиями площадки строительства. Основанием фундаментов служит песок средней плотности с прослоями супеси. Максимальный уровень грунтовых вод следует ожидать на абсолютных отметках 44.02 - 80. Грунтовых вод являются неагрессивными по отношению к бетону марки по водонепроницаемости W4. Фундаменты запроектированы ленточные, сборные, железобетонные, состоящие из блоков и подушек.

Фундаментные плиты укладывают на подготовку из песка средней плотности толщиной 100 мм. Кладку блоков вести на растворе М-50 с перевязкой швов и заложением шпонок. Местные заделки между блоками выполнять из бетона класса В7.5 ; между фундаментными плитами из бетона класса В15, армировать сеткой из арматуры 010 А III с шагом 100х100.

Горизонтальную гидроизоляцию выполнять из 2х слоев рубероида на битумной мастике. Вертикальные поверхности стен, соприкасающихся с грунтом, покрасить горячим битумом за 2 раза. Обратную засыпку производить не пучинистым грунтом, без строительного мусора и органических примесей, слоями по 200 мм поэтапно, с тщательным трамбованием грунта.

Стены подвала - фундаментные блоки. Стены выше подвала - газобетонные. В многослойной кладке данного типа для связи наружно облицовочного слоя основной кладки кроме жестких поперечных стенок S=120 мм (диафрагм) предусмотрена установка арматурных сеток в горизонтальных швах кладки в слое цементного раствора. Сетки устанавливать в уровне низа перекрытий, в уровне низа простенка и выше через 800 мм по всему периметру наружных стен. В целях предотвращения деформации наружного облицовочного слоя кладки под собственным весом уложить на уровне перекрытия второго и четвертого этажей опорные керамзитобетонные плиты по периметру наружных стен (кроме оконных проемов). Перегородки кирпичные толщиной 120 мм.

В проектируемом здании проемы перекрыты сборными железобетонными перемычками. Ж/б перемычки не выявляются на фасаде из-за применения лицевого профильного кирпича. Несущие перемычки укладываются со стороны опирания плит перекрытий. Перемычки укладываются на свежевыложенный раствор марки М 100. Перекрытия и покрытия. Плиты перекрытия и покрытия закреплены между собой анкерами о8. Отверстия в плитах пробиты по месту, не нарушая несущих ребер.

Лестницы междуэтажные являются сборными с полуплощадками. Лестница на крыльце выполнена из стандартных железобетонных элементов. Окна и двери. Окна подобраны по ГОСТу 16289-86; Двери подобраны по ГОСТу 16289-86; 24698-81; 6629-88.

Во всех санузлах - полы с керамической плиткой, а так же на лестничных площадках. В кабинетах - полы из штучного паркета на мастике, в торговых залах - дощатые. Предусмотрена звукоизоляция и выравнивающий слой цементно-песчаного раствора. Для избежания распространения ударного шума по вертикальным ограждениям (стенам, перегородкам), в местах их примыкания к последним оставлены зазоры 2 см, заполнение упругими прокладками.

Теплотехнический расчет стены

Расчетные параметры

Район строительства - г.Санкт-Петербург

Расчетные параметры наружного воздуха:

температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92

text= -26ОС

период со среднесуточной температурой ≤8О ( отопительного периода) = 220 дней

средняя температура воздуха

tht= -1,8 ОС

- Максимальная из средних скоростей поры ветра по румбам за январь в м/с: Vmax=4.2м/с.

Зона влажности: сухая.

Влажный режим помещений : нормальный, т.к. , влажность воздуха .

Условия эксплуатации ограждающих конструкций (Б)

Наружная стена

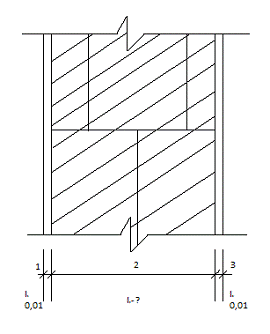

Эскиз Элемента ограждающей конструкции



Теплотехнические характеристики ограждающей конструкции

Слой

Объёмный вес, кг/м3

Толщина слоя, δ,м

Коэффициент плотности, λ

1

Цементно-песочный раствор

1800

0,01

2

Пенобетон

400


0,26

3

Известково-песчаный раствор

1600

0,01

0,81


1)

 = 4,5 С


2)

СНиП 23-01-99* Строительная климатология

СНиП 23-02-2003 тепловая защита зданий

СНиП 23-101-2004 проектирование тепловой защиты зданий

Инженерное оборудование здания

Вентиляционные каналы санитарных узлов размещены в несущих стенах. Вентиляционные стояки, находящиеся там доводятся до крыши. Согласно СНиП 2- 1.3 - 82 требуемый воздухообмен должен составлять 1.5 - 2 м3 /м.

Минимальная площадь вытяжного канала в кирпичной и блочной кладке 0,14*0,14 = 0,0196 м. Требуемая площадь вытяжного канала при указанной величине воздухообмена:

V = 3600*РА\У , где V - требуемый воздухообмен м /ч

Л- скорость движения воздуха 0,512 м/с Р=У/(3600Л) Минимальное расстояние между каналами -12см.

Отопление решено как однотрубное, с нижней разводкой, стояки вертикальные. Разводка и расположение стояков по помещениям - закрытые. Отопительные приборы - радиаторы чугунные НС -140-38. Подача тепла через центральные системы теплоснабжения. Темповый режим подачи тепла 70-105°С.

Канализация.

Система канализации - вертикальная (диаметр трубы 200 мм.), с горизонтальной разводкой (диаметр трубы 100 мм.)

Противопожарные мероприятия

Здание имеет I степень огнестойкости. Перегородки и стены имеют огнестойкость не менее 1 часа. В здании присутствуют средства индивидуальной защиты от огня - огнетушители.

Здание 2 эвакуационных выхода. Двери для эвакуации открываются в сторону выхода. Для эвакуации со второго этажа используются лестничные марши. У здания имеется удобный подъезд для пожарных машин (круговой проезд).

Размер ступени 150x300 мм, противопожарные требования соблюдены ширина лестничной площадки больше ширины лестничного марша.

Библиографический список

1. Архитектура гражданских и промышленных зданий: Гражданские здания: Учеб. для вузов/ А.В. Захаров, Т.Г. Маклакова, А.С. Ильяшев и др.; Под общ. ред. А.В. Захарова. - М.: Стройиздат, 1993. - 509 с.: ил.

. Архитектурно-конструктивное проектирование гражданских зданий: Учебное пособие для студентов строительных специальностей / Серебровский Ф.Л., Мелюшев В.В., Стукова Д.А. и др. - Челябинск: ЧПИ, 1983 г. - 52 с.

. Маклакова Т.Г., Нанасова С.М. Конструкции гражданских зданий: Учебник. - М.: Издательство АСВ, 2000 - 280 с.

. СНиП 23-01-99. Строительная климатология. - М.: 1999

. СНиП 2.07.01-89*. Градостроительство. - М.: 2003

. СНиП 23-02-2003.Тепловая защита зданий. - М.: 2003

. СНиП 2.08.01-89 (1999, с изм. 4 2000) Жилые здания.

. СНиП 2.01.02-85*. Противопожарные нормы. - М.: 1999

. СНиП П-3-79*. Строительная теплотехника. -М: 1999

. СНиП 31-01-2003. Здания жилые многоквартирные. - М.: 2003

. Конструирование гражданских зданий: Учебное пособие для техникумов/ Шерешевский И.А. - М.: Архитектура-с, 2005

. Правила выполнения архитектурно-строительных чертежей: Учебное пособие для вузов/ Георгиевский О.В. - М.: 1996
