1. Исследовательская часть

1.1 Некоторые моменты истории

Все вещи, которыми мы пользуемся в повседневной жизни, имеют свою увлекательную историю. Привычный для нас оптический диск появился в 1958 году. На долгое время, определив развитие оптических накопителей информации, таких как CD, DVD и с недавнего времени и дисков Blu-Ray формата. Сначала оптический диск использовали для видеозаписей. Со временем был придуман диск, который стали использовать в качестве носителя для музыкальных файлов.

Несмотря на то, что первые диски CD формата поступили в продажу в далеком 1982 году, они по сей день используются для записи музыкальных файлов. Для записи фильмов активно используется формат DVD.

1.2 Виды оптических дисков

На диски CD-R (их иногда еще называют «болванками») можно записать свою информацию, но стереть или изменить ее будет невозможно. Если на диске осталось свободное место, и при записи вы разрешили опцию добавления информации, можно будет дописать на диск файлы.

Диски CD-RW поддерживают удаление и перезапись информации, но такие диски будут читаться не всеми приводами. Запись и чтение информации дисков осуществляются при помощи лазера. Толщина компакт-диска - 1,2 мм, диаметр - 120 мм, емкость - 650 или 700 MB (соответствует 74 или 80 минутам звучания).

DVD диски позволяют хранить больший объем информации, чем компакт-диски, благодаря использованию лазера с меньшей длиной волны. Емкость DVD диска стандартного размера (120 мм) может колебаться от 4,7 GB до 17 GB, а емкость мини DVD (80 мм) - 1,6 GB.

В зависимости от емкости DVD выделяют такие виды дисков:

·              DVD-5 - однослойный односторонний диск, емкость - 4,7 GB

·              DVD-9 - двухслойный односторонний диск, емкость - 8,5 GB

·              DVD-10 - однослойный двухсторонний диск, емкость - 9,4 GB

·              DVD-14 - двухсторонний диск, двухслойный с одной стороны и однослойный - с другой, емкость - 13,24 GB

·              DVD-18 - двухслойный двухсторонний диск, емкость - 17,1 GB

По возможности записи, перезаписи и удаления информации DVD диски, как и CD, делятся на ROM, R и RW. Но дополнительно различают такие виды дисков:

·              DVD-R for general, DVD-R(G) - единожды записываемый диск, предназначенный для домашнего использования.

·              DVD-R for authoring, DVD-R(A) - единожды записываемый диск для профессиональных целей.

·              DVD-RW - перезаписываемый диск. Перезаписывать или стирать информацию можно до 1000 раз. Но нельзя стирать часть информации, можно только стереть диск полностью и полностью перезаписать.

·              DVD-RAM используют технологию смены фазы. Их можно перезаписывать до 100000 раз, теоретический срок службы - до 30 лет. Но они дороги, выпускаются в основном в специальных картриджах и не поддерживаются большинством приводов и проигрывателей.

·              DVD+RW основаны на технологии CD-RW и поддерживают перезапись информации до 1000 раз. Этот формат появился позже, чем DVD-RW.

DVD+R - единожды записываемый диск, подобный DVD-R.

Диски HD DVD (DVD высокой плотности) могут иметь емкость до 15 GB, а двухслойные - до 30 GB. Основной их конкурент - BD, Blu-ray Disc вмещает от 23 до 66 GB в зависимости от количества слоев. Анонсирован прототип четырехслойного диска объемом 100 GB, планируется также выпуск десятислойных дисков объемом до 320 GB.

.3 Устройство оптического диска

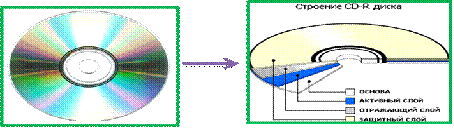

По своему строению CD-R диск напоминает слоеный пирог, «начинка» которого состоит из активного, отражающего и защитного слоев, которые последовательно наносятся на основу из поликарбоната - пластиковый кружок с отверстием для фиксации на шпинделе читающего привода. При этом основа CD-R диска ничем не отличается от той, что применяется в технологии изготовления компакт-дисков литьем: характеристики пластмассы должны быть таковы, чтобы луч лазера, проходящий сквозь нее, должным образом фокусировался и не вызывал разрушения диска.

Активный (или регистрирующий) слой - слой, на котором, собственно, и происходит запись информации, т.е. именно он подвергается воздействию лазерным лучом, который «прожигает» (burn) питы (pits), кодирующие информацию (логические нули и единицы). Иными словами, во время записи активный слой под воздействием лазерного луча меняет свою структуру, а последующая необратимость изменения активного слоя - суть есть надежность хранения информации. Одним из типов активных слоев, широко использующимся на сегодняшний день, является цианин (cyanine). Цианин является изначальным типом на который ссылается стандарт Orange Book и широко используется.

1.4 Многократно-записываемые диски (CD-RW)

Отличие таких дисков от CD-R заключается в устройстве регистрирующего слоя. Промежуточный слой специального органического материала может пребывать либо в аморфном, либо в кристаллическом виде. Аморфные вещества имеют особенность кристаллизоваться со временем. Как бы мы ни хранили CD-RW, через несколько лет запись будет безвозвратно утеряна. К тому же такие диски легко могут быть стерты простым нагреванием.

•        Структура DVD дисков

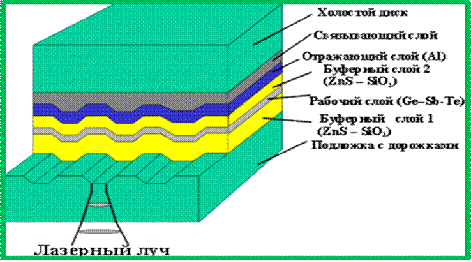

Принцип записи DVD-диска не сильно отличается от принципа записи CD-диска. Основой записи и хранения данных на дисках DVD-RAM и DVD-RW является технология изменения фазового состояния вещества. Послойная структура одной половины диска показана на рисунке.

Принцип записи на DVD-диск

Запись аморфных областей показана на этом графике. Короткий лазерный импульс высокой мощности расплавляет записывающий материал. Затем следует охлаждение ниже температуры кристаллизации. Результат охлаждения - предотвращение образования центров кристаллизации. Таким образом, роста кристаллической фазы не происходит, и вещество остается в аморфном состоянии.

.5 Стирание с DVD-диска

Для стирания надо вернуть вещество в кристаллическое состояние. Опять же с помощью лазера аморфное вещество нагревают до температуры Т. Нагрев (а точнее, отжиг) продолжается в течение времени, достаточного для восстановления кристаллического состояния вещества. Это время должно быть больше, чем так называемое время кристаллизации.

.6 Достоинства оптических дисков

Преимущества оптических дисков, можно отнести: относительно большой объём, простота использования, распространённость, небольшая стоимость, стойкость к магнитным воздействиям.

1.7 Недостатки оптических дисков

К недостаткам пожалуй можно отнести - не стойкость к механическим повреждениям (царапины, ультрафиолет, температура…).

1.8 Трудности при проектировании устройства

Основными проблемами устройства, которые нужно решить, являются:

. Подобрать подходящие мощности электромоторы

. При трении пластик забивает поры губки, чтоб этого избежать нужно губку смачивать водой.

1.9 Альтернатива

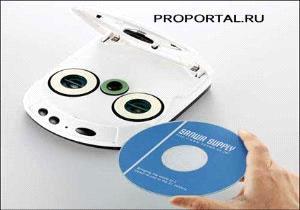

Компания Sanwa Supply предложит весьма своеобразную по функциональности новацию под названием CD-RE1AT.

Это чудо техники восстанавливает испорченные оптические диски, так как способно нанести на их поверхность особый защитный слой, который заполняет царапины. Внешне изделие весом похоже на обычный портативный CD/DVD-плеер с откидывающейся верхней крышкой, под которой расположены два посадочных места для размещения входящих в комплект поставки двух восстанавливающих и двух чистящих головок. Стоимость этого восстановителя дисков в Японии составляет порядка 50 евро. Насчет продажи таких устройств в Казахстане ничего не известно.

2. Экспериментальная часть

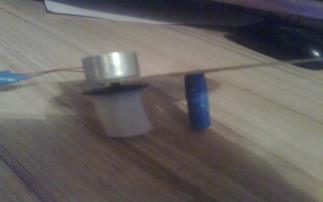

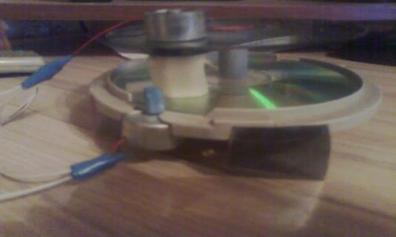

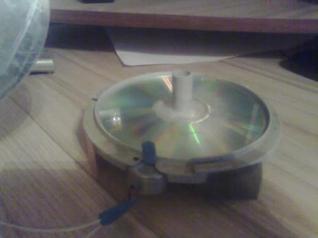

.1 Расчеты для демонстрационной модели

Принцип действия устройства, это заглаживание царапин и чистка оптического диска. Я использовал два электромотора, один крутящий диск, второй притирающий, губка, детали от ДВД нижний шкив, резиновый кембрик, паста гои, пустую банку от дисков, клей резиновый, растворитель, блок питания от телефона.

. Губку вырезал в виде цилиндра,

. Паста гои растворил в растворителе

. Добавил резиновый клей для получения жидкой однородной массы. 4. Пропитал губку приготовленным раствором и положил сохнуть.

. Полученный высохший цилиндр из губки пропитанный раствором пасты гоя я наклеил на нижний шкив для крепления диска.

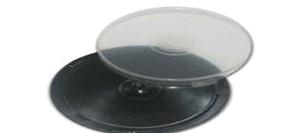

. Крышку от дисков вырезал в виде диска, вырезав верхнюю часть.

. Прикрутил электродвигатель от края на 3 сантиметра и надел шкив с губкой на ротор электромотора.

. К нижней части коробки прикрутил второй мотор на ротор, которого надел толстый резиновый кембрик для того, чтобы надетый диск на палец, вращался.

Поскольку это всего лишь демонстрационная модель, я использовал два 12 вольтовых мотора от ДВД один крутящий диск, второй притирающий, обороты мотора (250 об/мин) и мощность (0.1а).

Два электромотора подключил параллельно к блоку питания от телефона.

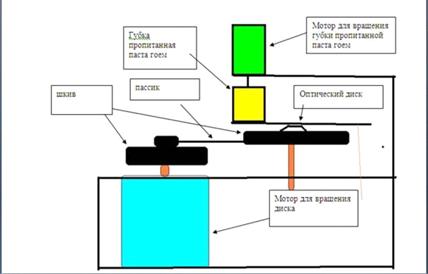

3. Схема-рисунок действующего устройства для восстановления дисков

.1 Изготовление и сборка устройства для чистки дисков

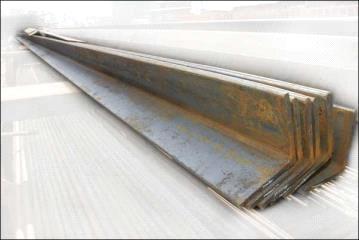

На каркас устройства я взял уголок на 15х15

Для вращения диска

1.       Электродвигатель я взял от ветерка обогревателя 220 (v) 0.7 (w)

2.       Два шкива от магнитофона

.        Втулка с подшипниками от магнитолы

.        Пассик от магнитофона.

.        Детали от ДВД для крепления диска.

Для зачистки диска

6.       Второй электромотор я взял от шуруповёрта 12 (v) 2 (a).

7.       Шкив от магнитофона маленький.

.        Губка.

. Паста гои

. Клей резиновый,

. Растворитель

. Блок питания от магнитофона.

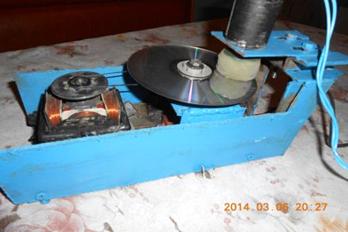

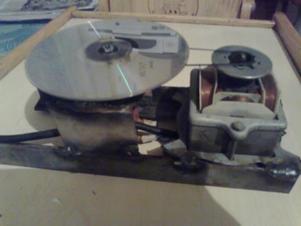

.2 Практические работы по изготовлению модели

1)      Сначала обрезали уголки на 15х15х300

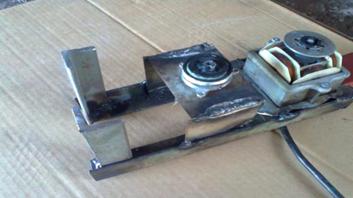

2) На уголки сваркой приварили электромотор для вращения диска, на ротор электромотора одели шкив от магнитофона.

. На втулку с подшипниками от магнитолы наклеили шкив от магнитофона, на шкив наклеили детали от ДВД для крепления диска.

. В металлической платине просверлили отверстия для крепления втулки.

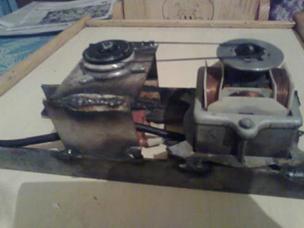

. Пластину приварили сваркой к каркасу, так чтобы пассик был натянут.

. Проверка в деле, крепление диска и какие обороты набирает диск.

. В пластине просверлили отверстия для крепления второго электромотора на 12 (v) 2 (a), на ротор электромотора надели шкив от магнитофона маленький и наклеили губку в виде цилиндра пропитанной смесью паста гоя.

. К каркасу приварили сваркой вертикально уголки 15х15х150 2 штуки.

К уголкам приварили сваркой горизонтально пластину, просверлили два отверстия крепления мотора.

. В пластине на которой прикручен электромотор вырезали овальные отверстия чтобы регулировать на поверхности дика, и снятия электромотора для замены губки пропитанной смесью паста гоя.

. Для придания вида вокруг каркаса обшили фанерой и покрасили.

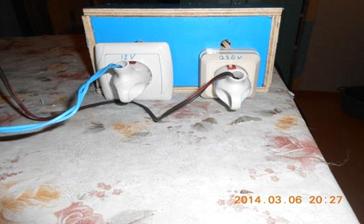

9.       Блок питания сделали из фанеры, в коробке внутри прикручен трансформатор на 12 вольт с диодным мостом. С наружи прикручены две розетки на одну выходит 12 воль на вторую 220 вольт и общий рубильник для выключения - включения питания.

Заключение

Восстановление данных с оптического диска - реальность благодаря специальным программам. Дело в том, что операционная система, если она не может правильно прочитать информацию с какого-то участка диска, моментально прерывает копирование и полностью удаляет уже скопированную часть данных. Обойти эту функцию помогают специальные программы, которые используют механизмы для чтения дисков и дают возможность скопировать необходимые файлы (100-процентного восстановления всей информации с поврежденного диска они не гарантируют).

Эти программы считывают информацию с поврежденных дисков путем прямого доступа к ним. При этом обходя стандартные средства ОС Windows. Утилиты многократно пытаются прочитать поврежденный сектор диска, и при этом, при возникновении ошибок чтения они могут продолжать копирование (или чтение) информации, что дает возможность «вытянуть» с дисков утерянные файлы в своем исходном виде. Если же некоторые секторы не читаются, некоторые программы просто заменяют их нулями, что в свою очередь приводит к появлению дефекта в файле.

Восстановление данных с оптического диска это не простой и трудоемкий процесс, зачастую занимающий немало времени. На практике не все файлы, восстановленные таким образом, будут пригодны для применения. Например, если в текстовом документе пропадет пару абзацев, то это намного лучше, нежели пропадет весь текст, который вы писали в течение целого месяца.

С музыкой и видео все тоже может быть вполне пристойно - неприятно, естественно, если в какой-то момент во время прослушивания любимой песни или просматривании видео сюжета увидите непонятные квадратики на экране, или вы услышите какой-то непонятный звук, но опять же, это намного лучше, чем вовсе лишиться любимых материалов.

Для восстановления физической части плоскости диска поможет наше устройство для чистки оптических дисков.
