Система питания автомобиля ВАЗ-2107

Содержание

Введение

. Общее устройство системы питания автомобиля ВАЗ-2107

. Техническое обслуживание системы питания

. Ремонт системы питания автомобиля ВАЗ-2107

. Техника безопасности

Заключение

Литература

Приложение

Введение

Карбюраторными двигателями называют двигатели, в которых основная часть процесса приготовления рабочей смеси жидкого топлива с воздухом осуществляется вне цилиндра в особом приборе - карбюраторе.

По количеству двигателей, находящихся в эксплуатации, и по ежегодному выпуску карбюраторные двигатели занимают первое место. Наиболее широкое применение карбюраторные двигатели получили в автомобильном транспорте. Для строительных и дорожных машин карбюраторные двигатели в основном применяются для пуска основного дизеля.

Рабочий процесс карбюраторного двигателя имеет следующие отличительные особенности. Топливо применяемое для карбюраторных двигателей, должно легко испаряться при обычной температуре окружающей среды. К таким топливам относятся бензин, бензол, спирты. Практически во всех карбюраторных двигателях в настоящее время применяются бензины разных сортов.

Карбюраторные двигатели - это двигатели с относительно низкой степенью сжатия. Степени сжатия серийных карбюраторных двигателей находятся в пределах от 5 до 10,5. Повышение степени сжатия при искровом зажигании ограничивается появлением детонационного сгорания, которое недопустимо вследствие выхода двигателя из строя. Относительно низкие степени сжатия не позволяют достаточно полно использовать работу расширения газов, поэтому карбюраторные двигатели относятся к сравнительно малоэкономичным двигателям. Детонационное сгорание препятствует также применению наддува. Большинство карбюраторных двигателей работает без наддува.

Воспламенение рабочей смеси в карбюраторных двигателях осуществляется при помощи электрической искры.

1. Общее устройство системы питания автомобиля ВАЗ-2107

Система питания карбюраторного двигателя автомобиля ВАЗ 2107 состоит из бензобака с датчиком уровня топлива и резерва топлива, топливопроводов, бензонасоса, воздушного фильтра и карбюратора. Топливный бак на автомобиле ваз 2107 сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бензобак окрашен черной эмалью. На автомобиле ваз 2107 установлен бензобак объемом 39 л. Топливный бак расположен в багажнике автомобиля ваз 2107 с правой стороны по ходу движения и прикреплен к кузову хомутом, стянутым болтом. Заливная горловина бензобака выведена в нишу на правом заднем крыле автомобиля ваз 2107 и закрыта резьбовой пробкой. Для вентиляции бензобак имеет шланг, выведенный в нишу заливной горловины. Сверху на бензобаке через уплотнительную прокладку установлен датчик уровня топлива и резерва топлива. От датчика уровня топлива на панель приборов автомобиля ваз 2107 выводятся данные об остатке топлива в бензобаке. Когда топлива в бензобаке остается 4,0- 6,5 л, на панели приборов загорается контрольная лампа.

Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова автомобиля ваз 2107 держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами. Бензонасос на автомобиле ваз 2107 - диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Бензонасос расположен на левой стороне блока цилиндров двигателя и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Работа бензонасоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность бензонасоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое бензонасосом, находится в пределах 0,20- 0,30 кгс/см. Бензонасос автомобиля ваз 2107 состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел бензонасоса имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. С целью предотвращения попадания топлива в картер двигателя автомобиля ваз 2107 в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива. Воздушный фильтр автомобиля ваз 2107 - сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус воздушного фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками.

Сверху корпус воздушного фильтра закрыт крышкой с резиновой уплотнительной прокладкой. В воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. В зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. В шланге подвода картерных газов установлен пламегаситель. На автомобиле ваз 2107 установлен карбюратор модели 2107-1107010 (см. Устройство карбюратора ваз 2107 - описание, принцип работы). Карбюратор 2107-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого бензонасосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя автомобиля ваз 2107. Приготовленная смесь всасывается через впускной коллектор трубопровода в цилиндры двигателя автомобиля ваз 2107.

2. Техническое обслуживание системы питания

После каждых 10 000... 15 000 км пробега необходимо:

· проверить и подтянуть болты и гайки крепления воздухоочистителя к карбюратору, топливного насоса к блоку цилиндров, карбюратора к впускному трубопроводу, впускного и выпускного трубопроводов к головке блока цилиндров, приемной трубы глушителя к выпускному трубопроводу, глушителя к кузову;

· снять крышку, вынуть фильтрующий элемент воздухоочистителя и заменить его новым. При работе в пыльных условиях фильтрующий элемент следует заменять чаще;

· заменить фильтр тонкой очистки топлива. При установке нового фильтра обращать внимание на стрелку на его корпусе, которая должна быть направлена по ходу движения топлива к топливному насосу;

· снять крышку корпуса топливного насоса, вынуть сетчатый

фильтр, промыть его бензином, продуть сжатым воздухом и поставить на место. Через каждые 20 000 км пробега следует очищать карбюратор и проверять его работу в следующем порядке:

· снять крышку и удалить загрязнения из поплавковой камеры. Для этого отсосать резиновой грушей из нее топливо вместе с загрязнениями. Не следует протирать камеру тряпкой, чтобы не засорить ворсом жиклеры и каналы;

· продуть жиклеры и каналы карбюратора сжатым воздухом от компрессора или шинного насоса с конусной насадкой;

· проверить уровень топлива в поплавковой камере карбюратора и при необходимости установить нормальный уровень;

· проверить работу системы ЭПХХ карбюратора;

· отрегулировать карбюратор для работы двигателя на холостом ходу с малой частотой вращения коленчатого вала и на средних оборотах с проверкой токсичности выхлопных газов

3. Ремонт системы питания двигателя ВАЗ-2107

ТОПЛИВНЫЙ БАК. На снятом баке тщательно осматривают линию стыка, чтобы убедиться в отсутствии течи. При необходимости бак паяется мягким припоем. Небольшие повреждения можно отремонтировать наложением накладок. Паять можно только хорошо промытый бак, не содержащий паров бензина. Бак промывается бензином, затем горячей водой и пропаривается.

ТОПЛИВНЫЙ НАСОС. Недостаточная подача топлива в карбюратор может быть вызвана неисправностью топливного насоса, а также засорением или повреждением топливопроводов. Для определения причины неисправности отсоединяют шланг от нагнетательного патрубка насоса, и с помощью рычага ручной подкачки проверяют, подается ли топливо. Если топливо не подается, проверяют разряжение у всасывающего патрубка. При отсутствии разряжения неисправен топливный насос. Топливный насос можно проверить на стенде. При вращении валика стенда, имеющего эксцентрик 1,25 мм, с частотой вращения 2000 об/мин, подача топлива должна быть не менее 54 л/час. Давление нагнетателя при нулевой подаче топлива должна быть 22-30 кПа (2,2-3м вод.ст.). Все детали разобранного насоса промывают бензином и продувают сжатым воздухом. Проверяют упругость пружины диафрагмы, которая должна сжиматься до 24 мм под усилием 3,2 кгс.

Проверяется целостность всех других пружин и деталей. Трещины и обломы корпусных деталей не допускаются. Всасывающие и нагнетательные патрубки не должны проворачиваться в посадочных местах или иметь осевого люфта. Диафрагмы не должны иметь порывов, отслоений или затвердеваний. Отверстие диафрагмы под стяжные винты не должны быть вытянутыми. Поврежденные детали заменяют новыми.

КАРБЮРАТОР. Все детали после разборки промывают в бензине, продувают сжатым воздухом и проверяют их техническое состояние. Уплотняющие поверхности не должны иметь повреждения, коробление плоскостей допускается не более 0,2 мм. Корпусные детали (корпус карбюратора, крышка, корпус дроссельных заслонок) не должны иметь обломов и трещин, срыв резьбы в отверстиях не допускается. Поврежденные детали заменяют новыми. Игольчатый клапан должен свободно перемещаться в гнезде, не иметь износа, а шарик демпфера свободно перемещаться и не зависать. Герметичность металлического поплавка проверяется в ванне с подогретой водой. Масса металлического поплавка карбюраторов 2105-1107010 и 2107-1107010 должна быть 11-13 г. Поврежденные детали заменяют новыми. Каналы и эмульсионные трубки очищаются специальными развертками. От смолистых отложений жиклеры очищают ацетоном или бензином. Проверяют пропускную способность жиклеров и сравнивают их с эталонными.

Не рекомендуется очищать жиклеры металлическим инструментом. При сильном засорении их очищают иглой из мягкого дерева, смоченной в ацетоне. Во избежание засорения эмульсионных каналов запрещается протирать детали карбюратора ватой или ветошью. Продувать каналы сжатым воздухом необходимо в направлении, обратном направлению движения топливовоздушной эмульсии. Диафрагмы пусковых устройств и экономайзера не должны иметь прорывов. У карбюраторов 2105-1107010 и 2107-1107010 проверяют надежность развальцовки штока пускового устройства. Размер пружины пускового устройства должен быть не менее 17,8 мм. В противном случае все детали заменяют новыми

4. Техника безопасности

. Техника безопасности

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь или ворота - легко открываться как изнутри, так и снаружи.

При работе двигателя (особенно на режимах прогрева) выделяется оксид углерода (СО) - ядовитый газ без цвета и запаха. Отравиться оксидом углерода (угарным газом) можно даже в открытом гараже, поэтому перед пуском двигателя обеспечьте отвод отработавших газов за пределы гаража. Например, шлангом, надев его на выпускную трубу. При отсутствии принудительной вытяжки пускать двигатель можно только на короткое время. При этом система выпуска и ее соединение со шлангом должны быть герметичны!

При ремонте системы питания двигателя будьте осторожны: бензин может попасть на горячий выпускной коллектор и вызвать пожар. Не включайте (и не выключайте) электроприборы автомобиля, если поблизости пролился бензин - проскочившая искра (даже при снятии «минусовой» клеммы с аккумулятора) может вызвать взрыв.

Во время сварочных работ держите под рукой ведро с водой, огнетушитель (лучше углекислотный). Перед этим отключите все электронные блоки управления и аккумуляторную батарею от бортовой сети автомобиля, а «массовый» контакт сварочного провода располагайте как можно ближе к месту сварки. Проследите за тем, чтобы ток не проходил через подвижные (подшипники, шаровые опоры) или резьбовые соединения - они могут быть повреждены.

При ремонте цепей электрооборудования или при риске их повреждения (сварка, рихтовка вблизи жгутов проводов) отключайте клемму «минус» аккумуляторной батареи.

Обслуживая беcконтактную систему зажигания, не касайтесь высоковольтных проводов на работающем двигателе или при его пуске.

При проверке системы зажигания «на искру» закрепите высоковольтный провод вблизи «массы» изолентой, прищепкой, но не держите его руками. Если требуется отключить один из цилиндров на работающем двигателе, замкните отверткой или отрезком подходящего провода высоковольтный вывод на «массу». При этом шунтирующий провод сначала надежно закрепите на «массе», а затем уже подносите к наконечнику высоковольтного провода (лучше не касаться его руками).

Если вы предпочитаете для отключения цилиндров отсоединять высоковольтные провода (а это может привести к прогару изоляции катушки зажигания, бегунка и крышки распределителя), то лучше отсоединить их не от свечей, а от распределителя зажигания - так намного меньше вероятность получить удар током.

Чтобы во время работы не повредить руки, надевайте перчатки (лучше кожаные). Для защиты глаз надевайте специальные очки с боковыми щитками.

Электросварочные работы выполняйте в плотной одежде (лучше брезентовой), застегнув рукава и воротник.

По возможности пользуйтесь ромбическими или гидравлическими домкратами вместо штатных - они более устойчивы и надежны. Не применяйте неисправный инструмент: рожковые ключи с «раскрывшимся» зевом или смятыми губками, отвертки со скругленным, скрученным шлицем или неправильно заточенные, пассатижи с плохо закрепленными пластмассовыми ручками, молотки с незафиксированной рукояткой и т.п.

Перед подъемом автомобиля на домкрате или подъемнике убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточно прочны. Используйте для подъема автомобиля только штатные точки опоры. Запрещается вывешивать автомобиль на двух или более домкратах - используйте исправные подставки промышленного изготовления («треноги») и надежные упоры под колеса.   Запрещается нагружать или разгружать автомобиль, стоящий на домкрате, садиться в него, снимать или устанавливать двигатель, если под автомобилем находятся люди. При ремонте автомобиля со снятым двигателем или мостом учитывайте, что развесовка по осям изменилась. При вывешивании на домкрате такой автомобиль может упасть. Работайте только на ровной нескользкой площадке, под невывешенные колеса подкладывайте надежные упоры.

Масла, особенно отработанные, при регулярном контакте с ними способствуют возникновению кожных заболеваний, в т.ч. онкологических. При попадании масла на руки вытрите их ветошью, а затем протрите специальным препаратом для чистки рук (или подсолнечным маслом) и вымойте теплой водой с мылом или средством для мытья посуды. Нельзя мыть руки горячей водой, т.к. при этом вредные вещества легко проникают через кожу. При попадании на руки бензина, керосина или дизельного топлива вытрите их чистой ветошью, а затем вымойте с мылом.

При работе с аккумуляторной батареей (электролит почти всегда присутствует и на ее поверхности) обязательно надевайте очки и защитную одежду, в т.ч. резиновые перчатки.

Электролит при попадании на кожу вызывает ее покраснение, жжение. Если электролит попал на руки или в глаза, смойте его большим количеством холодной воды (нельзя мыть с мылом!), затем руки следует вымыть раствором питьевой соды или нашатырного спирта.  Помните, что серная кислота даже в малых концентрациях разрушает органические волокна - берегите одежду.

В охлаждающей жидкости (антифризе) содержится этиленгликоль, который ядовит при попадании в организм и (в меньшей степени) при контакте с кожей. При отравлении антифризом нужно немедленно вызвать рвоту, промыть желудок, а при тяжелом отравлении, приняв солевое слабительное, обратиться к врачу. При попадании на руки - смыть большим количеством воды с мылом. То же относится и к тормозной жидкости.

Не открывайте пробки системы охлаждения на горячем двигателе.

Бензин, дизельное топливо, масла, тормозная жидкость почти не перерабатываются естественным путем. Тормозная жидкость содержит ядовитые гликолевые эфиры; масла - отработавшие минеральные и органические присадки, сажу, смолы, продукты износа. Свинцовые аккумуляторы, помимо свинца, содержат сурьму и другие элементы, образующие высокотоксичные для живых организмов соединения, долго сохраняющиеся в почве. Оставляйте отработавшие материалы в пунктах утилизации.

автомобиль двигатель карбюратор

Заключение

Карбюратор - сложный и точный прибор. Его задача - обеспечение смешения в определенных пропорциях воздуха и топлива, обеспечение удовлетворительной работы двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля и т. д.). Разработка, изготовление макетных и опытных образцов, а также их доводка - длительный и трудоемкий процесс.

Производство карбюратора требует применения точного и высокопроизводительного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Некоторые детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

Литература

1. Боровских Ю.И., Буралев Ю.В., Морозов К.А., Никифоров В.М. - М.: Высш. шк., 1988.

2. Вишневецкий Ю.Т. Техническая эксплуатация, обслуживание и ремонт автомобилей: Учебник. - М.: Издательско-торговая корпорация «Дашков и К°», 2003.

3. КалисскийB.C., МонзонА.И., Нагула Г.Е. Автомобиль: Учебник водителя категории С. - М.: Транспорт, 1988.

4. Румянцев СИ., Синельников А.Ф., Штель Ю.Л. Техническое обслуживание и ремонт автомобилей. - М.: Машиностроение, 1989.

5. Чумаченко Ю.Т., Герасименко А.И., Рассанов Б.Б. Автослесарь. Устройство, техническое обслуживание и ремонт автомобилей. 6-е изд. Учеб. пособие. - Ростов н/Д: Феникс, 2004.

6. Чумаченко Ю.Т. Электротехника и электрооборудование автомобилей: Учеб. пособие. - Ростов н/Д: Феникс, 2005.

7. Чумаченко Ю.Т., Федорченко А.А. Кузовные работы. Легковой автомобиль. Учеб. пособие. - Ростов н/Д: Феникс, 2005.

Приложение

Детали системы питания карбюраторного двигателя ваз 2107: 1 - карбюратор 2107-1107010; 2 - воздухозаборник теплого воздуха; 3 - воздухозаборник холодного воздуха; 4 - терморегулятор; 5 - крышка корпуса воздушного фильтра; 6 - фильтрующий элемент; 7 - корпус воздушного фильтра; 8 - датчик указателя уровня и резерва топлива; 9 - заливная горловина; 10 - вентиляционный шланг; 11 - бензобак; 12 - топливопровод; 13 - топливный шланг; 14 - топливный фильтр; 15 - бензонасос

Устройство бензонасоса ваз 2107:

- нижний корпус бензонасоса; 2 - возвратная пружина; 3 - шток; 4 - тарелка диафрагменного узла; 5 - предохранительная диафрагма; 6 - внутренняя дистанционная прокладка; 7 - рабочие диафрагмы; 8 - наружная дистанционная прокладка; 9 - крышка бензонасоса; 10 - сетчатый фильтр; 11 - верхний корпус бензонасоса

Карбюратор 2107-1107010:

- тяга пневмопривода дроссельной заслонки вторичной камеры; 2 - пневмопривод дроссельной заслонки вторичной камеры; 3 - болт крепления оболочки тяги привода воздушной заслонки; 4 - шпилька крепления корпуса воздушного фильтра; 5 - муфта с винтом крепления тяги привода воздушной заслонки; 6 - воздушная заслонка; 7 - крышка ускорительного насоса; 8 - шток диафрагмы пускового устройства; 9 - пусковое устройство; 10 - экономайзер принудительного холостого хода; 11 - микропереключатель; 12 - телескопическая тяга; 13 - патрубок отвода картерных газов; 14 - ось дроссельной заслонки первичной камеры; 15 - возвратная пружина блокировки открытия заслонки вторичной камеры; 16 - ось дроссельной заслонки вторичной камеры

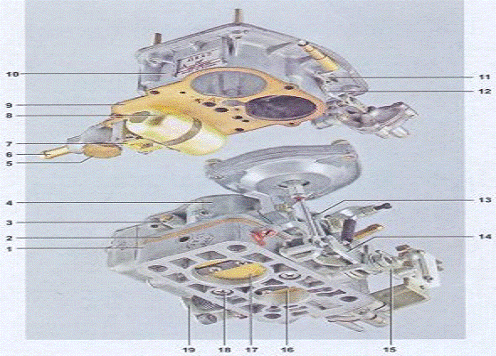

Крышка и корпус карбюратора 2107-1107010:

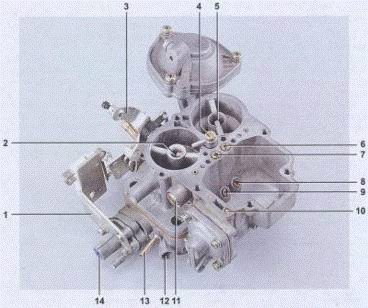

Корпус карбюратора 2107-1107010:

- кронштейн микропереключателя; 2 - малый диффузор первичной камеры; 3 - трехплечий рычаг; 4 - распылитель ускорительного насоса; 5 - малый диффузор вторичной камеры; 6 - главный воздушный жиклер вторичной камеры; 7 - главный воздушный жиклер первичной камеры; 8 - главный топливный жиклер вторичной камеры; 9 - главный топливный жиклер первичной камеры; 10 - регулировочный винт подачи топлива ускорительным насосом; 11 - корпус топливного жиклера системы холостого хода; 12 - регулировочный винт состава (качества) смеси на холостом ходу; 13 - штуцер подвода разряжения к вакуумному регулятору распределителя зажигания; 14 - регулировочный винт количества смеси на холостом ходу с ограничительной втулкой
