Исследование спектров периодических видеосигналов

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ»

Кафедра информационных радиотехнологий



ОТЧЁТ

по лабораторной работе №1

“Исследование спектров периодических видеосигналов”

Выполнил

студент гр. 241302 Факультет ФРЭ

Козырицкий М.В.

Проверил

Преподаватель кафедры ИРТ

Дубровский В.В.




Минск 2014

ЦЕЛЬ РАБОТЫ

1.1.    Изучить основные проблемы, связанные с гармоническим спектральным анализом детерменированных сигналов.

1.2.    Ознакомиться с методикой применения математического аппарата рядов Фурье и преобразований Фурье для определения спектральных характеристик различных сигналов, используемых в радиотехнике.

.3.      Исследовать спектральные характеристики периодических видео- и радиоимпульсов, а также радиосигналов с различными видами модуляции.

ХОД РАБОТЫ

Часть 1.

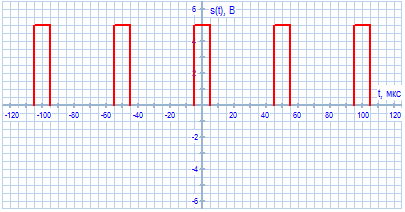

Исходный сигнал:


Вид сигнала - ППИ (Видеосигнал).

Длительность - 10 мкс.

Период - 50 мкс.

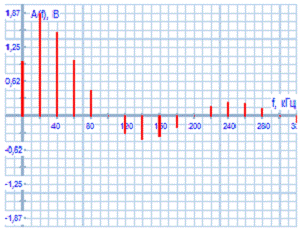

График спектра сигнала на частотном интервале [0;f]: А(f):


График В(f) не приводится, т.к. составляющая bk будет равна нулю (сигнал четный).

Ширина основного лепестка - 100 кГц.

График спектра сигнала на частотном интервале [-f;f] A(f):



А1=0,935 В; F1=20 кГц;

А-1=-0,935 В; F1=-20 кГц;

На графике появились составляющие в области f<0, т.к. в этом пункте мы рассчитывали в диапазоне (-f...f), в отличие от прошлого (0...f). Амплитуды полученных составляющих в два раза менье амплитуд соответствующих, полученных при выполнении предыдущего пункта, т.к. сумма двух векторов больше 1 вектора.





Коэффициенты an и bn вычисляются по формулам:





На основании формулы Эйлера:



Получаем:

, где

Изобразим графики амплитудного S(f) и фазового Q(f) спектров сигнала на частотном интервале [0;f]:

S(f):

Ширина основного лепестка - 100 кГц.

Отображенный спектр идентичен спектру, полученному в п.2 т.к. , а для нашего случая bk=0.

Q(f):


Часть 2.

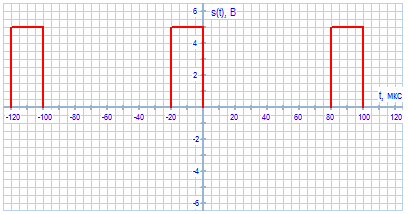

Исходный сигнал:


Вид сигнала - ППИ (видеосигнал).

Период - 100 мкс.

Длительность - 20 мкс.

График спектра сигнала на частотном интервале [0;f]: A(f): B(f):


Ширина основного лепестка - 50 кГц.

График спектра сигнала на частотном интервале [-f;f]: A(f): B(f):


А1=0,757 В; F1=10 кГц;          В1=0,550 В; F1=10 кГц;

А-1=-0,757 В; F1=-10 кГц; В-1=-0,550 В; F1=-10 кГц;

На графике появились составляющие в области f<0, т.к. в этом пункте мы рассчитывали в диапазоне (-f...f), в отличие от прошлого (0...f). Амплитуды полученных составляющих в два раза менье амплитуд соответствующих, полученных при выполнении предыдущего пункта, т.к. сумма двух векторов больше 1 вектора.





Коэффициенты an и bn вычисляются по формулам:





На основании формулы Эйлера:



Получаем:

, где

Изобразим графики амплитудного S(f) и фазового Q(f) спектров сигнала на частотном интервале [0;f]:

Ширина основного лепестка - 50 кГц.

Часть 3.

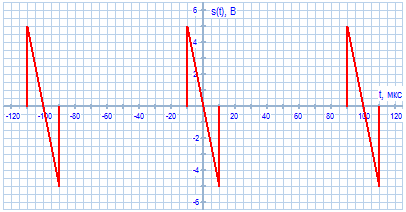

Исходный сигнал:


Вид сигнала - ППИ.

Период - 100 мкс.

Длительность - 20 мкс.

График спектра сигнала на частотном интервале [0;f]: B(f):


График А(f) не приводится, т.к. составляющая bk будет равна нулю.

График спектра сигнала на частотном интервале [-f;f]

В(f):


B1=0,201 В; F1=10 кГц;

B-1=-0,201 В; F1=-10 кГц;





Коэффициенты an и bn вычисляются по формулам:





На основании формулы Эйлера:



Получаем:

, где

Изобразим графики амплитудного S(f) и фазового Q(f) спектров сигнала на частотном интервале [0;f]:

 S(f): Q(f):



Часть 4.

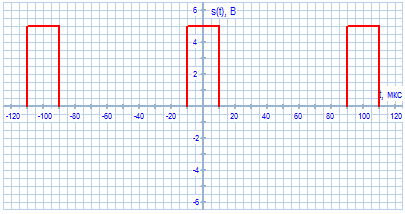

Исходный сигнал:


Вид сигнала - ППИ (Видеосигнал).

Длительность - 20 мкс.

Период - 100 мкс.

фурье спектральный сигнал модуляция

График спектра сигнала на частотном интервале [0;f]:

А(f):

График В(f) не приводится, т.к. составляющая bk будет равна нулю (сигнал четный).

Ширина основного лепестка - 50 кГц.

График спектра сигнала на частотном интервале [-f;f]

A(f):


А1=0,935 В; F1=10 кГц;

А-1=-0,935 В; F1=-10 кГц;

На графике появились составляющие в области f<0, т.к. в этом пункте мы рассчитывали в диапазоне (-f...f), в отличие от прошлого (0...f). Амплитуды полученных составляющих в два раза менье амплитуд соответствующих, полученных при выполнении предыдущего пункта, т.к. сумма двух векторов больше 1 вектора.





Коэффициенты an и bn вычисляются по формулам:





На основании формулы Эйлера:



Получаем:

, где

Изобразим графики амплитудного S(f) и фазового Q(f) спектров сигнала на частотном интервале [0;f]:

S(f):

Ширина основного лепестка - 50 кГц.

Отображенный спектр идентичен спектру, полученному в п.2 т.к. , а для нашего случая bk=0.

Q(f):

ВЫВОД

Изучил основные проблемы, связанные с гармоническим спектральным анализом детерменированных сигналов. Ознакомился с методикой применения математического аппарата рядов Фурье и преобразований Фурье для определения спектральных характеристик различных сигналов, используемых в радиотехнике.

Исследовал спектральные характеристики периодических видео- и радиоимпульсов, а также радиосигналов с различными видами модуляции.
