Введение

Компания SANYO, являющаяся одним из мировых лидеров рынка климатической техники, предлагает полный спектр высокопрофессиональных решений. Ее специалисты постоянно ведут активные научные и прикладные исследования, обновляют модельные ряды своей продукции, добиваясь более высокой энергоэффективности, надёжности, удобства монтажа и эксплуатации. В этом отношении показательно новое, пятое поколение VRF систем (VRF - variable refrigerant flow).

Специально для VRF-систем в компании SANYO были разработаны компрессоры с контуром регулирования мощности и пониженными энергопотреблением, которые позволяют плавно регулировать выходную мощность кондиционера.

Важной особенностью VRF-систем SANYO является большой ресурс работы. Конденсаторные блоки, скомбинированные в одну систему, могут работать по очереди, в зависимости от требуемой в данный момент производительности. Таким образом, даже если один из составляющих блоков выходит из строя, нормальная работа системы продолжается благодаря тому, что функции неисправного блока перекладываются на остальные блоки системы. Экономия энергоресурсов достигается также путем перераспределения мощности по помещениям в соответствии с их тепловой нагрузкой.

Использование функции теплового насоса во всех сериях позволяет производить высокоэффективный обогрев помещений в межсезонье за счет тепловой энергии наружного воздуха, а трехтрубные системы 3 WAY позволяют утилизировать тепло, выделяющееся при работе кондиционера «на холод» и обогревать за счет этого те помещения, где это необходимо.системы SANYO используют в качестве хладагента экологически безопасный фреон R410A. Высокая холодильная емкость R410A повышает производительность системы, а малые потери давления позволяют уменьшить размеры трубопроводов.

1. VRF-системы компании SANYO

В настоящее время компания SANYO производит три семейства VRF-систем - MINI ECO-i, 2 WAY ECO-i и 3 WAY ECO-i. Диапазон мощностей простирается от 11,2 до 134 кВт, предусмотрено подключение до 40 внутренних блоков. Самым высоким требованиям отвечает коэффициент эффективности, достигающий 3,90 и даже 4,06 для систем MINI ECO-i.

Новое поколение VRF-систем работает в расширенном по сравнению с предыдущими сериями температурном диапазоне. Так, в режиме охлаждения система кондиционирования функционирует при температуре наружного воздуха от -10°С до +43°С, а в режиме обогрева - от -20°С до +15°С.

Конструктивные особенности систем ECO-i позволяют создавать проекты кондиционирования помещений любой степени сложности. Максимальная общая длина трубопровода составляет 300 м, а перепад высот между конденсаторным и испарительным блоками может достигать 80 м. Таким образом, вполне реально размещать конденсаторные блоки на крыше здания или в технологическом помещении вне здания.

Выбор в пользу проектирования именно VRF-систем обусловлен несколькими причинами:

-          проектирование и монтаж VRF-системы по сравнению с системой центрального кондиционирования не требует больших капитальных затрат, поскольку имеется возможность поэтапной закупки и ввода в строй оборудования по мере строительства или реконструкции здания;

-          монтаж кондиционеров не препятствует основному рабочему процессу, работа в помещениях Заказчика не прерывается;

-          для установки системы кондиционирования не требуется выделения специального помещения: внешние блоки устанавливались на крыше по мере наращивания необходимой мощности системы, а испарительные блоки подключались по мере готовности помещений;

-          легкость изменения конфигурации расположения внутренних блоков и переноса трасс в соответствии с изменившимися требованиями заказчика без отключения всей системы;

2. Достоинства VRF-систем

Экономичность

Контур регулирования мощности и новейшие разработанные элементы конструкции гарантируют значительное снижение затрат на приобретение системы и на эксплуатационные расходы, а также снижены затраты на требуемое количество фреона.

Экологичность

Применение вновь разработанной системы регулирования мощности для управления работой фреонового контура позволило отказаться от применения системы на основе инвертора, обеспечивая существенное снижение уровня электромагнитных помех (гармонических излучений) и обеспечить соответствие самым строгим стандартам экологической безопасности по ограничению электромагнитных излучений.

. Краткий обзор систем

Кондиционеры воздуха с газовым тепловым насосом ECO G MULTI

Sanyo GHP (газовый тепловой насос) использует хладагент типа HFC и систему чистого сгорания природного газа для высокоэффективной работы без ущерба для окружающей среды. Разработанный для работы с уже существующими трубопроводами, Sanyo GHP предлагает легкий путь к обновлению любой старой системы кондиционирования воздуха. Это высокоэффективное устройство, экономичное в эксплуатации и техническом обслуживании, не наносит ущерба окружающей среде и тем самым вносит вклад в улучшение качества воздуха наших городов.

Благоприятный для окружающей среды

Sanyo GHP помогает защищать окружающую среду нашего мира, снижая выбросы углекислого газа CO2 и оксидов азота NOx в атмосферу и используя хладагент, который не разрушает озоновый слой.

Экономичность систем кондиционирования Sanyo GHP

Благодаря высокой эффективности работы Sanyo GHP потребляет меньше газа и электроэнергии, чем обычные кондиционеры, обеспечивая значительную экономию затрат на кондиционирование воздуха.

Комфорт

Низкий уровень шума во время работы и высокая мощность обогрева при низких температурах создают комфортную обстановку.

. Новая серия мультизональных VRF кондиционеров SANYO

Двойной роторный компрессор

Использование компрессора постоянного тока с двойным ротором позволило сделать работу кондиционера более мягкой и долговечной, а также значительно снизить шумовые характеристики внешних блоков.

Низкий уровень шума при работе VRF систем

Все внешние блоки VRF кондиционеров обеспечивают низкий уровень шума при работе благодаря применению пластмассы для изготовления вентилятора большого диаметра и решетки контура низкого давления. Бесшумный режим включается через E2PROM.

При работе в бесшумном режиме фактическая мощность снижается до 70% паспортной.

Высокая надёжность VRF-систем Eco Multi

Мощность обогрева стабильна даже если температура наружного воздуха опускается до -20°С. Автоматическое чередование операций обеспечивает большую долговечность оборудования. Если подключено несколько блоков с постоянной производительностью, микрокомпьютер автоматически реализует систему ротации, чтобы сбалансировать время работs компрессоров. Функция автоматического резервирования позволяет системе кондиционирования воздуха работать без остановок даже в случае дефектов.

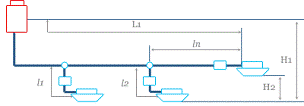

Допустимая длина трубопровода VRF-систем Eco Multi

Усовершенствованный контроль хладагента с использованием микропроцессора:

Применение клапанов с электронным управлением для линейного контроля позволяет изменять мощность внутреннего блока в пределах от 0 до 100% (в режиме охлаждения), обеспечивая более стабильную температуру в помещении при постоянной скорости воздушного потока.

Кондиционеры ECO i снабжены функцией перезапуска при сбое электропитания, что позволяет системе автоматически возобновлять работу.

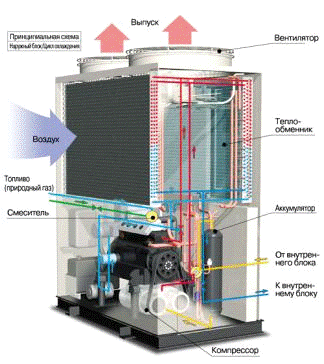

Кондиционеры ECO G MULTI GHP - газовый тепловой насос

Описание:

Новая серия «М» систем кондиционирования с газовым тепловым насосом (GHP) это идеальное решение в случаях, когда вам не хватает энергии.

Новая серия «М» газоприводных систем VRF предоставляет увеличение эффективности и производительности всего модельного ряда. Мощная как никогда раньше, эта система способна объединить до 48 внутренних блоков.

Усовершенствования конструкции касаются увеличения производительности при неполной нагрузке, снижения потребления газа благодаря использованию двигателя с циклом Миллера, а также снижения потребления электроэнергии благодаря применению вентиляторных двигателей постоянного тока.

-          Мощность охлаждения - до 71 кВт при максимальной нагрузке до 5 ампер

-          Однофазное напряжение питания всего диапазона

-          Возможность использования природного газа или сжиженного газа в качестве основного источника энергии

-          Бесплатная горячая вода! Водяной теплообменник соединяется с системами коммунально-бытового горячего водоснабжения мощностью 13-25 л.с, (только 2-трубные системы)

-          Возможность использования кондиционера с непосредственным охлаждением или охлаждённой водой для теплообмена внутри помещения

-          Возможность подсоединения к центральному кондиционеру стороннего производителя

-          Сниженный выброс СО2

4. VRF системы ECO-i MINI

Особенности:

-          Коэффициент эффективности, равный 4,06, отвечает самым высоким требованиям для устройств данного класса (при мощности 4 л.с. в режиме охлаждения)

-          Двухцилиндровый ротационный компрессор с инвертором постоянного тока

-          Вентиляторный двигатель постоянного тока

-          Используется хладагент R410A

-          Малые габариты

-          Простая установка

-          Возможность подключения до 9 внутренних блоков (при мощности 6 л.с.)

-          Возможность работы в режиме охлаждения при температуре наружного воздуха до -10°C

-          Длина трубопровода увеличена до 150 м

-          Тихий режим работы

-          Широкий модельный ряд: модели, работающие от однофазных и трёхфазных источников питания

Система MINI ECO-i, предназначенная для небольших промышленных зданий, завершает серию ECO-i, которая теперь охватывает все типы зданий.

Благодаря изменённому теплообменнику в сочетании с использованием нового вентилятора и компрессора с инвертором постоянного тока существенно выросла эффективность электроэнергии (до 67%).

По сравнению с обычными блоками ECO-i блоки Eco-i MINI предлагают меньшие установочные размеры, улучшенные шумовые характеристики, расширенный температурный рабочий диапазон.

Длина трубопровода увеличена до 150 м

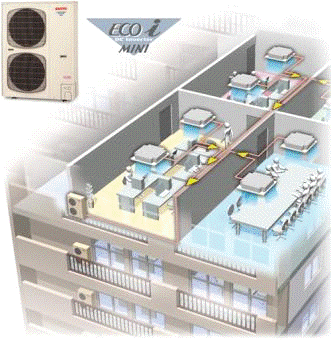

Пример системы

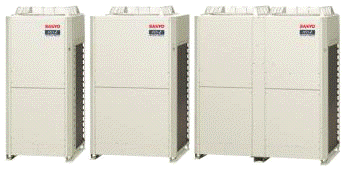

6. VRF системы 6-й серии 2 WAY ECOi

Описание:

Специально разработаны для энергосбережения, простой установки и высокой производительности.

-          Полный и расширенный ряд (8, 10, 12, 14, 16, 18, 20 л.с.)

-          Полный ряд коэффициента производительности (10, 12, 14, 16 л.с.)

-          Инверторная DC-технология для точного температурного контроля и низкого пускового тока

-          Улучшенный коэффициент производительности и КПД благодаря новому дизайну теплообменников, вентиляторов, двигателей вентилятора и компрессоров.

-          Высокое внешнее статическое давление (80Па)

-          Возможность подключения до 64 внутренних блоков от 38 л.с. (107 кВт)

-          Коэффициент использования мощности внутреннего блока до 200%

-          Безостановочная работа

-          Увеличенный эксплуатационный диапазон (-25°C в режиме нагрева)

-          Длина трубы увеличена (максимальная длина трубы 1000 м)

-          Увеличенный срок службы компрессора благодаря разделению времени

-          Подходит для использования с технологией обновления

Непрерывно развивающийся модельный ряд SANYO ECOi VRF с высоким коэффициентом производительности

В момент запуска в блока может быть установлена функция высокого коэффициента производительности - это снижает производительность и увеличивает коэффициент производительности. Это на ваше усмотрение.

-          Расширенный диапазон - от 8 до 20 л.с.

-          Блоки с высоким коэффициентом производительности - от 10 до 16 л.с.

-          Возможность подключения до 64 внутренних блоков - идеальный вариант для кондиционирования небольших площадей, например, в отелях

Высокое внешнее статическое давление

Специальная установка на месте позволяет всем моделям вырабатывать давление до 80Па благодаря улучшенному вентилятору, двигателю вентилятора и кожуха.

Гибкая архитектура требует, чтобы вытяжной воздуховод не прекращал работу из-за уменьшения циркуляции воздуха.

Новая особенность позволяет устанавливать внешний блок на любом этаже здания завода.

Высокое статическое давление - 80Па

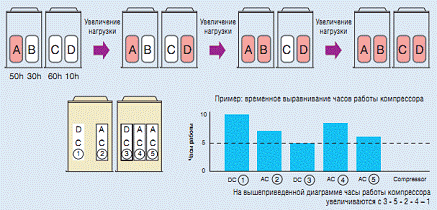

Увеличенный срок службы компрессора благодаря единому времени работы компрессоров

Полное время работы компрессоров контролируется микрокомпьютером так, чтобы время работы всех компрессоров в одной системе охлаждения было сбалансировано. Сначала используются компрессоры с меньшим временем работы.

A, C: DC инверторный компрессор

B, D: Компрессор с постоянной скоростью

Функция аварийной работы в компрессорах и блоках

Преимуществом системы является аварийная работа во время обслуживания и чрезвычайных ситуациях.

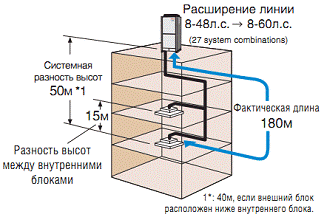

Увеличенная длина трубопровода и универсальность конструкции

Фактическая длина трубопровода увеличена со 150 м до 180 м. Максимальная длина трубопровода увеличена с 300 до 1000 м

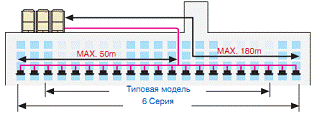

Простые конструкторские решения для школ, гостиниц, больниц и других больших зданий

Разница между максимальной и минимальной длиной после первого звена не должна превышать 50 м; длина трубы большего диаметра не должна превышать 180 м.

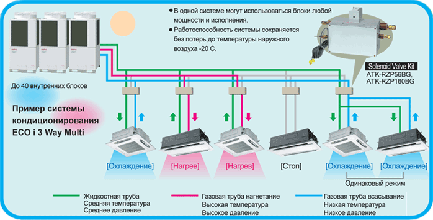

Кондиционеры Eco-i 3 WAY MULTI с возможностью одновременной работы в режимах охлаждения и обогрева

Описание:

7. Передовая технология ECO-i 3 WAY MULTI

Унифицирован размер корпусов наружных блоков

Унификация к одному размеру и комбинация пяти типов. Благодаря этому обеспечивается аккуратность размещения даже при установке нескольких блоков и реализуется экономия места в соответствии с самыми высокими требованиями в данной отрасли.

Повышенная эффективность работы

Помимо разработки нового вентиляторного двигателя постоянного тока высокой мощности и высокой эффективности, была снижена потеря мощности за счет уменьшения сопротивления защитной решетки вентилятора. В результате этого значительно повышается КПД.

В компрессоре с постоянной скоростью используется высокоэффективная внутренняя спиральная камера высокого давления

По сравнению с обычной спиральной камерой низкого давления стабилизировано поведение масла, увеличен КПД и повышена надёжность.

Усовершенствованный теплообменник

В теплообменнике используются шпильки диаметром 7 мм. Увеличена зона теплоизлучения. Кроме того, улучшено распределение воздуха за счёт 4-стороннего всасывания и увеличен КПД.

Пересмотр схемы размещения структурных деталей

Уменьшен шум при работе за счёт расположения компрессора в специальном машинном отделении в нижней части.

Возможна установка блоков рядом на небольшом расстоянии друг от друга

Монтажные крепления наружного блока установлены спереди и сзади, благодаря чему блоки можно установить рядом на расстоянии всего 100 мм друг от друга и таким образом уменьшить установочное пространство.

В одиночной системе могут быть использованы любые конструкция и план размещения

Работа в режиме охлаждения возможна при температуре наружного воздуха до -10°С

Полностью автоматическая одновременная работа в режимах обогрева и охлаждения, а также восстановление тепла

Пять типов инверторов постоянного тока мощностью от 8 до 16 л.с. унифицированы до одинаковых наружных размеров за счет использования двухкамерной конструкции с компрессором и другими структурными деталями в нижней камере наружного блока, а теплообменником в верхней камере. Таким образом достигается наименьшее установочное пространство в отрасли и низкий уровень шума при работе.

Производительность увеличена за счет использования нового высокоэффективного хладагента R410A, компрессора с инвертором постоянного тока и вентиляторного двигателя постоянного тока. Распределение воздуха улучшено за счет изменения конструкции теплообменника (3-сторонее всасывание заменено на 4-стороннее), а также за счет использования проволочной защитной решетки вентилятора с малыми потерями.

Заключение

sanyo климатический технология

SANYO создает технологию, ведет научные исследования и разрабатывает продукцию с учетом самых передовых достижений науки и техники.

Компания стремится полностью удовлетворять потребности сегодняшнего покупателя, который не только очень хорошо информирован, но и озабочен проблемами охраны окружающей среды.
