Система удаленного управления питанием квадрупольных линз линейного ускорителя ЛУ-20 ОИЯИ

Аннотация

Настоящий документ содержит пояснительную записку к проекту «Система удаленного управления питанием квадрупольных линз линейного ускорителя ЛУ-20 ОИЯИ». Документ содержит 7 глав, 11 рисунков, 2 таблицы.

Данный дипломный проект выполнен в Лаборатории физики высоких энергий Объединенного института ядерных исследований (ЛФВЭ ОИЯИ), г.Дубна, в рамках реализации проекта по созданию ускорительно-коллайдерного комплекса NICA. Заданием являлось создание системы мониторинга и удаленного управления источниками питания квадрупольных линз линейного ускорителя ЛУ-20.

Введение

Общее описание ускорительного комплекса

Ускорительный комплекс ЛФВЭ ОИЯИ на базе установки Нуклотрон (рис.1.1) предназначен для проведения экспериментов на ускоренных пучках протонов или ядер (вплоть до элементов с атомными массами > 100) с энергиями до 12,7 ГэВ (протоны) и 6 ГэВ/нуклон (для частиц с Z/A = 0.5) соответственно. Основные здания и сооружения комплекса, а также его оборудование было создано и введено в эксплуатацию в соответствии с проектом создания синхрофазотрона и его последовательным развитием. Существенным этапом развития ускорительного комплекса явилась реконструкция магнитной системы Синхрофазотрона на сверхпроводящую - Нуклотрон, что создало принципиальную возможность ускорения пучков не только протонов и легких ядер, но и тяжелых ионов. “Установка Нуклотрон” - это термин, обозначающий комплекс Синхрофазотрон после этой модернизации. Оборудование комплекса расположено в нескольких корпусах на производственной площадке ЛФВЭ ОИЯИ - к.1, к.1А, к.1Б, к.2, компрессорная, здание ЛУ-20, измерительный павильон, к.205.

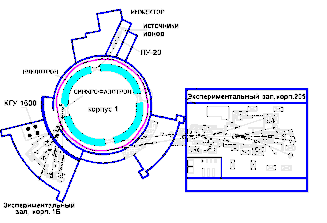

Рис. 1. Cхема ускорительного комплекса Лаборатории физики высоких энергий ОИЯИ - “Установка Нуклотрон”

В состав комплекса входят следующие основные элементы: источники ионов, предускоритель - форинжектор, инжектор - резонансный линейный ускоритель Альвареца ЛУ-20, сверхпроводящий синхротрон - Нуклотрон, заменивший магнитную систему Синхрофазотрона, и каналы транспортировки пучков к физическим установкам.

Схема работы комплекса следующая: пучок протонов или многозарядных ионов, полученный в соответствующем источнике предускоряются в форинжекторе а затем в линейном ускорителе ЛУ-20 до энергии 20 МэВ (протоны) или 5 МэВ/н (ядра), далее переводится в кольцо Нуклотрона, где ускоряется до необходимой энергии, выводится из кольца с помощью системы вывода и по каналам транспортировки передается «потребителю» (на физические установки). Предусмотрена также возможность работы на «внутренних мишенях» без вывода пучка из Нуклотрона.

Табл. 1. Основные элементы ускорительного комплекса и их размещение

Элемент комплекса
