|
электроизоляционные
|
подвергаются
воздействию электрического тока, являются непроводящими.
Таблица 2.
|
Пленкообразователь
|
Обозначение
|
|
на
поликонденсационных смолах
|
-
алкидно-уретановые (АУ);- глифталевые (ГФ);- кремнийорганические (КО);-
карбамидные или мочевинные (МЧ);- меламиновые или меламиноформальдегидные
(МЛ);- полиуретановые (УР);- пентафталевые (ПФ);- полиэфирные насыщенные
(ПЛ);- полиэфирные ненасыщенные (ПЭ);- фенольные (ФЛ);- фенолоалкидные (ФА);-
циклогексаноновые (ЦГ);- эпоксиэфирные (ЭФ);- эпоксидные (ЭП);- этрифталевые
(ЭТ).
|
|
на
полимеризационных смолах
|
-
нефтеполимерные (НП);- каучуковые (КЧ);- перхлорвиниловые или
поливинилхлоридные (ХВ);- алкидно-стирольные, масляно-стирольные (МС);-
полиакриловые или полиакрилатные (АК);- поливинилацетатные (ВА);- поливинилацетальные
(ВЛ);- фторопластовые (ФП);- хлорированные полиэтиленовые (ХП);-
сополимеро-винилхлоридные (ХС);- сополимеро-винилацетатные (ВС).
|
|
на
природных смолах
|
-
битумные (БТ);- канифольные (КФ);- янтарные (ЯН);- масляные (МА);- шеллачные
(ШЛ);
|
|
на
эфирах целлюлозы
|
-
этилцеллюлозные (ЭЦ);- нитроцеллюлозные (НЦ);- ацетилцеллюлозные (АЦ);-
ацетобутиратцеллюлозные (АБ)
|
|
на
основе силикатов щелочных металлов (жидкое стекло).
|
Силикатные
краски (ЖС)
|
Образованные лакокрасочные покрытия принято
разделять по внешнему виду на:
высокоглянцевые (ВГ- более 60%);
глянцевые (Г- 50-59%);
полуглянцевые (ПГ- 37-49%);
полуматовые (ПМ- 20-36%);
матовые (М- 4-19%);
глубокоматовые (ГМ- не больше 3%).
Также лакокрасочные материалы классифицируют по
другим признакам:
по способу нанесения (валиком или кистью,
электрофорезом, пульверизацией и т.д.);
по условиям сушки (холодная, горячая);
по декоративным свойствам ЛКМ (имитационные,
шагреневые, рефлексные, молотковые, флуоресцентные, цировочные);
по назначению ЛКМ (для покраски автомобилей,
мебели, кожи, материи, электроизоляционного назначения);
по эксплуатации при определенных условиях (для
тропического климата, холодного, загазованного);
по блеску (высокоглянцевые (ВГ- более 60%),
глянцевые (Г- 50-59%), полуглянцевые (ПГ- 37-49%), полуматовые (ПМ- 20-36%),
матовые (М- 4-19%), глубокоматовые (ГМ- не больше 3%));
по последовательности нанесения ЛКМ
(пропиточные, грунтовочные, промежуточные, покрывные). [2]
.4 Состав лакокрасочных материалов
ЛКМ состоят из нескольких компонентов, см.
Таблица 3.
Таблица 3 - Состав лакокрасочных материалов.
|
Компонент
|
Описание
|
|
пленкообразующие
|
Пленкообразующие
лакокрасочных материалов - многокомпонентная система, после нанесения которой
на поверхность в результате физико-химических процессов образуется сплошная,
прочно сцепленная с основой пленка. Пленкообразующие должны связывать
наполнители с пигментами в ЛКМ, быть растворимыми органическими
растворителями, обеспечивать хорошую адгезию лакокрасочного покрытия с
подложкой, а после высыхания образовывать твердую защитную пленку.
|
|
пигменты
|
Окрашенные
порошки высокой дисперсии. Вода, пленкообразующие вещества их не растворяют.
Пигменты в основном применяют в декоративных целях, для придания краскам,
грунтовкам, а также эмалям цвета и блеска. Но кроме того пигменты отличаются
некоторыми полезными свойствами, которые влияют на конечный продукт:
светостойкость, химическая и атмосферостойкость, смачиваемость, дисперсность,
маслостойкость, укрывистость, кристаллическая структура, способность
взаимодействовать с пленкообразующими. По своему происхождению пигменты
лакокрасочных материалов (ЛКМ) можно разделить на синтетические и природные,
а по химическому составу - на органические и неорганические.
|
|
наполнители
|
Нерастворимое
в дисперсионных средах сухое неорганическое вещество. Применяют как добавки к
пигментам для их экономии и снижения стоимости лакокрасочных материалов
(ЛКМ). Наполнители вводят только в непрозрачные лакокрасочные материалы
(грунтовки, эмали). При правильном подборе системы пигмент - наполнитель
можно улучшить свойства ЛКМ. Придать лакокрасочным материалам определенную
вязкость, улучшить разливаемость, предотвратить оседание пигментов на дно
резервуара, повысить прочность, атмосферостойкость готового покрытия. В
качестве наполнителей применяют тальк, слюду, доломит, мел, барит, кальцит,
каолин.
|
|
пластификаторы
|
Практически
нелетучие органические вещества, которые вводятся в пленкообразующее для
придания высохшим ЛКМ эластичности. В качестве пластификаторов используют
фталаты, фосфаты, касторовое масло, совол, себацинаты и т.д.
|
|
растворители
|
Летучая
органическая жидкость или смесь жидкостей, которая применяется для
растворения пленкообразующих, придания ЛКМ нужной консистенции. К ним
относятся спирты, эфиры, кетоны, углеводороды.
|
|
сиккативы
|
Мыльное
соединение некоторых металлов в растворителях или (используется реже)
соединения в виде оксидов. Сиккативы применяют для ускорения процесса
высыхания лакокрасочного материала. К сиккативам относятся кобальтовые,
марганцевые, свинцовые, линолеаты, нафтенаты, резинаты и др.
|
|
добавки
|
Вещества
для придания определенных свойств лакокрасочным материалам. Добавками принято
считать различные отвердители, эмульгаторы, стабилизаторы, ускорители,
инициаторы и многое другое.
|
.5 Силикатные краски
Силикатные краски - суспензии
<#"584785.files/image001.gif">

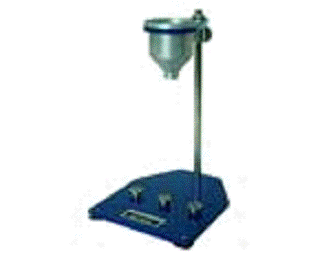

Рисунок 1. Пикнометр Рисунок 2.
Вискозиметр ВЗ-246.

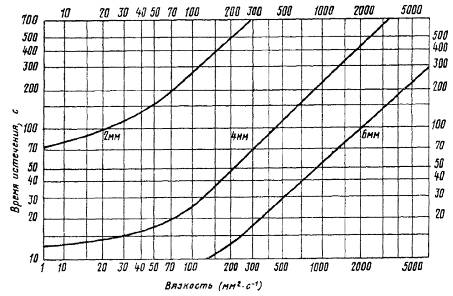

Рисунок 3. Зависимость времени
истечения краски от её вязкости

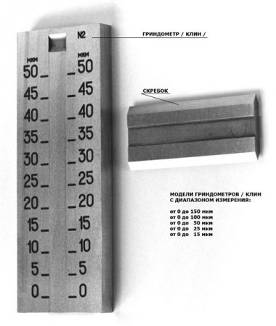

Рисунок 4. Гриндометр. Рисунок 5.
Измерительная гребёнка 360 мкм

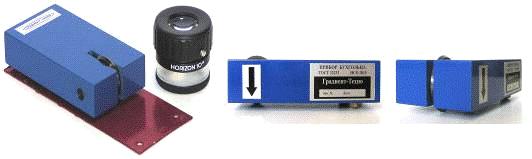

Рисунок 6. Прибор Бухгольца

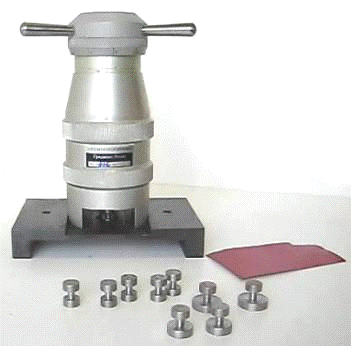

Рисунок 7. Адгезиметр ОР.
Похожие работы на - Лакокрасочные материалы
|
