Автоматизированное рабочее место оператора радиостанции
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
к выпускной
квалификационной работе на тему:
«АРМ
оператора радиостанции»
Дипломник
Д.А. Шергин
студент гр. 8-78-11
Руководитель
Е.А. Коробков
Нормоконтролер
В.П. Соболева
Зав. кафедрой «Программное обеспечение»
И.О. Архипов
к.т.н., доцент
РЕФЕРАТ
Пояснительная записка к выпускной квалификационной работе бакалавра на
тему «АРМ оператора радиостанции» оформлена на 61 странице, содержит 19
рисунков и 8 таблиц.
Ключевыми словами в данной работе являются: радиостанция, протокол
обмена, интерфейс, режим, передача данных.
Целью создания системы является автоматизация работы с радиостанцией при
подключении её к компьютеру. Оператор может обеспечивать двухстороннюю
симплексную телефонную и телеграфную связь как в коротковолновом, так и в
ультракоротковолновом диапазоне. Так же он может проводить сеансы связи для
передачи произвольных данных в пакетном режиме..
Система позволяет:
. обеспечить настройку и запуск работы двусторонней симплексной
телефонной и телеграфной связи в коротковолновом и ультра- коротковолновом
диапазонах;
. обеспечить сеансы связи для передачи произвольных файлов в
пакетном режиме;
. обеспечить защиту от несанкционированного доступа к программе;
. при подключении к радиостанции модуля GPS/Глонасс определять
координаты радиостанции в метрах или градусах.
В результате проделанной работы было разработано программное обеспечение,
предназначенное для автоматизации работы оператора радиостанции.
Система находится на стадии разработки и готовится к внедрению в реальных
условиях.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
. РАЗРАБОТКА
АРМ ОПЕРАТОРА РАДИОСТАНЦИИ
.1 Обоснование
целесообразности разработки системы
.1.1 Назначение
объекта автоматизации
.1.2 Обоснование
цели создания системы
.1.3 Обоснование
состава автоматизируемых задач
.2 Аналитический
обзор
.3 Основные
требования к системе
.3.. Цель
создания системы и критерии эффективности её функционирования
.3.2 Функциональное
назначение системы
.3.3 Требование
к функциональной структуре системы
.3.4 Состав
типовых проектных решений и пакетов прикладных программ, применяемых в системе
.3.5 Требования
к техническому обеспечению
.3.6 Требования
к информационному обеспечению
.3.7 Требования
к программному обеспечению
.3.8 Перспективность
системы, возможность ее развития
.4 Основные
технические решения проекта системы
.4.1 Описание
системы программного обеспечения
. РАЗРАБОТКА
АРМ ОПЕРАТОРА РАДИОСТАНЦИИ
.1 Описание
постановки задачи
.1.1 Характеристика
задачи
.1.2 Входная
информация
.1.3 Выходная
информация
.2 Описание
алгоритма отправки команды
.2.1 Назначение
и характеристика алгоритма
.2.2 Используемая
информация
.2.3 Результаты
решения
.2.4 Алгоритм
решения
.3 Описание
алгоритма защиты доступа к программе
.3.1 Назначение
и характеристика алгоритма
.3.2 Используемая
информация
.3.3 Результаты
решения
.3.4 Алгоритм
решения
.4 Описание
алгоритма вывода координат
.4.1 Назначение
и характеристика алгоритма
.4.2 Используемая
информация
.4.3 Результаты
решения
.4.4 Алгоритм
решения
.5 Описание
программы формирования команды
.5.1 Функциональное
назначение
.5.2 Описание
информации
.5.3 Используемые
подпрограммы
.5.4 Описание
логики
.6 Описание
контрольного примера
.6.1 Назначение
.6.3 Результаты
испытания программы
ЗАКЛЮЧЕНИЕ
СПИСОК
ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ 1
Тексты ОСНОВНЫХ АЛГАРИТМОВ
ПРИЛОЖЕНИЕ 2
РЕЗУЛЬТАТЫ РАБОТЫ ПРОГРАММ
ПРИЛОЖЕНИЕ 3
РУКОВОДСТВО ОПЕРАТОРА
перечень условных обозначений, сокращений,
символов и специальных терминов с их определениями
ЗПЧ - заранее подготовленная частота
КВ - коротковолновый
МТГ - проводная микротелефонная гарнитура
НЧ - низкочастотный
ППРЧ - псевдослучайная перестройка рабочей частоты
ППРЧ-А - псевдослучайная перестройка рабочей частот
аналоговом режиме
ППРЧ-Ц - псевдослучайная перестройка рабочей частоты в цифровом
режиме
РРУ - ручная регулировка усиления
СПО - специальное программное обеспечение
ТЛФ - телефон
ТЛГ - телеграф
ТФ-А - телефон аналоговый
ТФ-Ц - телефон цифровой
УКВ - ультракоротковолновый
ЦФР - цифровая речь
ШП - шумоподавительA - телеграфия незатухающими
колебаниями, код МорзеA - двухполосная телеграфия, код МорзеE -
двухполосная телефония (радиовещание)E - телефония с частотной модуляциейA -
однополосная телеграфия c подавлением несущей, код Морзе
ВВЕДЕНИЕ
Наше время - это время простого общения через интернет. Нажимаешь на
кнопку, и Ваше сообщение отправлено без малейшего звука. Пара нажатий клавиш на
сотовом телефоне и вы говорите с человеком на другой стороне земли. Именно
поэтому привлекательность человеческого общения через связь на коротких волнах
сегодня велика как никогда.
Но что делать, если вы отправились в поход в горы или любую другую,
далёкую от цивилизации местность, где сотовая связь не имеет доступа и вы
отрезаны от внешнего мира? Даже спутниковая связь не всегда позволяет
осуществить звонок. В подобном случае связь с помощью коротковолновой
радиостанции просто незаменима.
Использование тяжелых стационарных радиостанций высокой мощности имеет
большое значение для различных спецслужб и военных. Для них качественная и
быстрая связь имеет огромное значение. Поэтому современный радист должен с
легкостью управляться со всем комплексом различной радиоаппаратуры, а
объединение всех её функций в одной программе на компьютере должно значительно
упростить работу.
1. РАЗРАБОТКА
АРМ ОПЕРАТОРА РАДИОСТАНЦИИ
1.1 Обоснование целесообразности разработки системы
1.1.1 Назначение объекта автоматизации
Объектом автоматизации является рабочее место оператора радиостанции.
Оператор должен с помощью данной системы, установленной на персональный
компьютер, управлять работой радиостанции: обеспечивать телефонную и
телеграфную связь, пакетную передачу данных.
1.1.2 Обоснование цели создания системы
Целью создания системы является автоматизация работы оператора с
радиостанцией при подключении её к компьютеру. Оператор может обеспечивать
двухстороннюю симплексную телефонную и телеграфную связь как в коротковолновом,
так и в ультракоротковолновом диапазоне. Так же он может проводить сеансы связи
для передачи произвольных данных в пакетном режиме.
Для достижения поставленной цели решаются следующие задачи задачи:
обеспечить настройку и запуск работы двусторонней симплексной телефонной
и телеграфной связи в коротковолновом и ультра- коротковолновом диапазонах;
обеспечить сеансы связи для передачи произвольных файлов в пакетном
режиме;
реализовать протокол передачи данных между компьютером и радиостанцией;
обеспечить защиту от несанкционированного доступа к программе;
Обеспечить удобный пользовательский интерфейс и удобный ввод вывод
пользовательских данных данных (прием передача файлов в пакетном режиме) при
обмене с РС
обеспечить быстрый доступ к информации, полученной с помощью
радиостанции;
при подключении к радиостанции модуля GPS/Глонасс система должна
позволять определять координаты радиостанции в метрах или градусах.
1.1.3 Обоснование состава автоматизируемых
задач
Все задачи ограничиваются возможностями радиостанции и возможным
подключенным к ней оборудованием.
Двусторонняя симплексная радиосвязь позволяет отправлять и получать
данные между двумя корреспондентами. Работа в различных диапазонах частот
позволяет функционировать радиостанции в различной местности и при различных
погодных условиях.
Интерфейс подключения радиостанции к компьютеру должен позволять без
потерь и заметных замедлений передавать данные.
Интерфейс системы имеет важное значение и является неотъемлемой ее
составляющей, ориентированной, прежде всего, на конечного пользователя. Именно
через интерфейс пользователь судит о прикладной программе в целом, поэтому
интерфейс системы должен быть прост и удобен для пользователя и не вызывать у
него при работе больших сложностей.
1.2 Аналитический обзор
Разработка систем автоматизации работы радиостанций имеет локальный
характер, поскольку для различных моделей радиостанций необходимы свои
собственные программные продукты. Система может быть использована для различных
моделей радиостанций одной серии или для комплекса радиостанций. Существенные
различия могут быть в интерфейсе подключения радиостанции к компьютеру:: Широко
используемый последовательный интерфейс синхронной и асинхронной передачи
данных, определяемый стандартом EIA RS-232. Изначально создавался для связи
компьютера с терминалом. В настоящее время используется в самых различных
применениях. Интерфейс RS-232 соединяет два устройства. Линия передачи первого
устройства соединяется с линией приема второго и наоборот.
Данный интерфейс позволяет передавать данные на расстояние до 15 метров
на скорости до 115 Кбит/с.: универсальная последовательная шина,
предназначенная для подключения периферийных устройств. Шина USB представляет
собой последовательный интерфейс передачи данных для высоко-, средне- и
низкоскоростных периферийных устройств. В данное время USB интерфейс имеет
более широкое распространение и позволяет передавать данные на скорости до 480
Мбит/с, но на практике эта скорость редко достигается. И дальность передачи
данных не может превышать 5 метров.
Таким образом, можно сделать вывод, что мы можем использовать интерфейс
RS-232, поскольку он прост в реализации, имеет удовлетворительную скорость
передачи данных и имеет высокую дальность передачи данных.
Так же огромную роль играет пользовательский интерфейс системы, поскольку
оператор должен без проблем освоить и использовать большое разнообразие режимов
работы радиостанции, без каких-либо проблем осуществлять изменение в настройках
передачи данных. Интерфейс должен иметь возможности для представления исходных
данных и результатов в виде, общепринятом в данной предметной области, либо в
зависимости от категорий пользователей и их пожеланий. В данном случае интерфейс
может позволять одинаковую сложность для доступа ко всем режимам, либо
позволять настроить интерфейс под отдельные режимы, которые будут
использоваться чаще всего.
Большое значение имеет информация, передаваемая с радиостанции, и её
представление для оператора, и информация о состоянии радиостанции в данный
момент.
1.3 Основные требования к системе
1.3.1 Цель создания системы и критерии эффективности её
функционирования
Создание автоматизированной системы для работы оператора с радиостанцией.
Критерии эффективности
функционирования:) Работа в различных режимах связи;) Смена
режима работы радиостанции в короткое время;) Создание отчета работы при
каждом запуске программы;) Ввод вывод информации в удобном для пользователя
виде;) Ограничение доступа к определенным режимам связи;) Вход в
систему по паролю;) Удобство использования
1.3.2 Функциональное назначение системы
Система предназначена для управления радиостанцией с помощью компьютера.
Оператор должен иметь возможность с помощью компьютера управлять всеми
функциями радиостанции.
При подключении радиостанции к компьютеру оператор может осуществлять
двустороннюю симплексную телефонную и телеграфную радиосвязь в диапазоне
коротковолновых и ультракоротковолновых частот. Передавать произвольные файлы в
пакетном режиме. При подключении к радиостанции модуля GPS/Глонасс оператор
может получать координаты радиостанции и высоту над уровнем моря.
1.3.3 Требование к функциональной структуре системы
Структурная схема системы представлена на рис. 1.1.
Структурная схема
рис.
1.1
Автономный режим предназначен для работы с системой без подключения
радиостанции, позволяет только настроить программу для работы.
1.3.4 Состав типовых проектных решений и пакетов прикладных программ,
применяемых в системе
В системе применяется средство для разработки приложений Microsoft Visual
Studio 2008;
1.3.5 Требования к техническому обеспечению
Для работы системы необходима следующая аппаратура:
) Изделие “Намотка - КС”
) ПК со следующими минимальными характеристиками:
а) процессор с частотой 1 ГГц и выше;
б) объем ОЗУ 512 МБ;
в) свободное пространство на жестком диске не менее 100 МБ;
г) видеокарта обеспечивающая разрешение не хуже 800x600x16;
д) наличие последовательного порта с интерфейсом RS-232C или порта USB;
е) Монитор;
ж) клавиатура;
з) мышь.
1.3.6 Требования к информационному обеспечению
Все файлы используемые в системе хранятся на жестком диске в папке
программы:
) *.LOG - расширение файлов используемых для хранения информации о сеансах
работы системы;
) *.DAT - расширение файлов используемых для хранения текущих настроек
системы;
) *.SNS - расширение файлов содержащих шаблоны настроек сеансов
радиосвязи.
1.3.8 Перспективность системы, возможность ее развития
Система может быть модернизирована для работы с другими моделями
радиостанций. Могут быть расширены функции системы при модернизации
возможностей радиостанции.
1.4 Основные технические решения проекта системы
1.4.1 Описание системы программного обеспечения
Для реализации и нормального функционирования проекта необходимо наличие:
1) Операционной системы Windows XP/Vista/Seven;
2) дистрибутивного пакета платформы Microsoft .NET Framework 2.0 и
выше.
Для разработки системы использовалось средство разработки приложений
Microsoft Visual Studio 2008 код программы написан на языке С#.
2.
РАЗРАБОТКА АРМ ОПЕРАТОРА РАДИОСТАНЦИИ
2.1 Описание постановки задачи
2.1.1 Характеристика задачи
Настройка и запуск режимов работы радиостанции с передачей параметров на
устройство. Это позволяет в короткое время изменить параметры работы
радиостанции в определенном режиме и передать их на устройство. При настройке
режима оператором программа должна передать на устройство информацию об
состоянии определенного параметра. При запуске режима программа должна создать
файл режима и передать его на устройство. Передача информации должна
производиться через интерфейс RS-232.
2.1.2 Входная информация
Входной информацией служат состояния параметров всех режимов

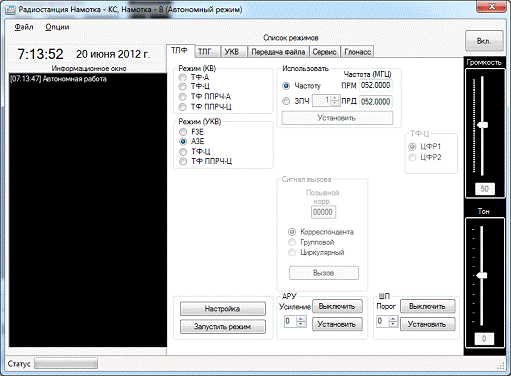

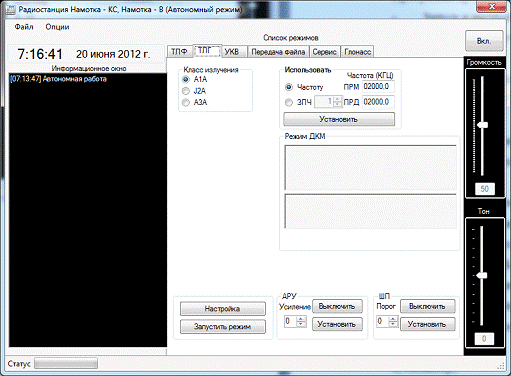

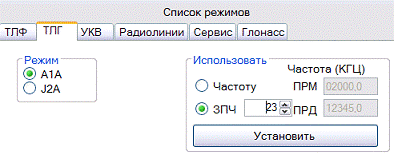

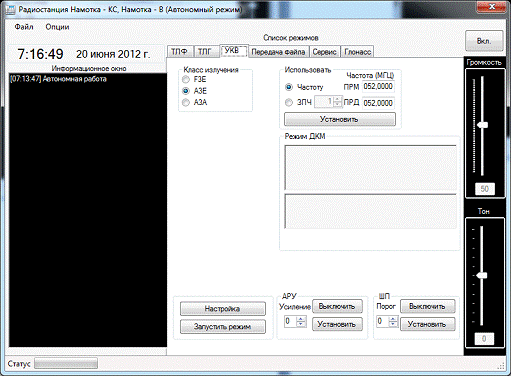

радиостанции. Параметры режимов отображены в соответствующей вкладке каждого
режима.
Параметры режима ТЛФ показаны в таблице 2.1.
Таблица 2.1
Параметры режима ТЛФ
|
Имя параметра
|
Характеристики параметра (диапазон)
|
Тип данных
|
|
Тип режима
|
КВ режимы: ТФ-А, ТФ-Ц, ТФ ППРЧ-А, ТФ ППРЧ-Ц УКВ режимы:
F3A, A3E, ТФ-Ц, ТФ ППРЧ-Ц
|
boolean
|
|
Дополнительный параметр для ТФ-Ц
|
ЦФР1, ЦФР2
|
boolean
|
|
Частота
|
Для КВ: от 2000 до 29999 КГц Для УКВ: от 52 до 174 МГц
|
float
|
|
Усиление
|
От 0 до 99
|
Int
|
|
Статус кореспондента
|
Ведущий, ведомый
|
boolean
|
|
Шумоподавление
|
От 0 до 30
|
Int
|
|
Номер ППРЧ для режимов ТФ ППРЧ
|
От 1 до 64
|
Int
|
Параметры режимов ТЛГ и УКВ показаны в таблице 2.2.
Таблица 2.2
Параметры режимов ТЛГ и УКВ
|
Имя параметра
|
Характеристики параметра (диапазон)
|
Тип данных
|
|
Класс излучения
|
A1A, J2A, A3A
|
boolean
|
|
Частота
|
Для КВ: от 2000 до 29999 КГц Для УКВ: от 52 до 174 МГц
|
float
|
|
Усиление
|
От 0 до 99
|
Int
|
|
Шумоподавление
|
От 0 до 30
|
Int
|
Параметры передачи файлов показаны в таблице 2.3.
Таблица 2.3
Параметры передачи файлов
|
Имя параметра
|
Характеристики параметра (диапазон)
|
Тип данных
|
|
Статус корреспондента
|
Ведущий, ведомый
|
boolean
|
|
Частота
|
Для КВ: от 2000 до 29999 КГц
|
float
|
|
Размер пакета
|
16, 32, 64, 158, 252
|
Int
|
|
Размер окна
|
От 1 до 30
|
Int
При отсутствии подключения устройства выдается сообщение «Устройство не
подключено».
Если оборудование не опознано выдается сообщение «Устройство не
опознано».
Сообщения оператору об ошибках и сбоях представлены в таблице 2.4.
Таблица 2.4
Сообщения об ошибках
|
Сообщения
|
|
Авария! Ошибка обмена с ПК. (формируется от ПДУ)
|
|
Авария! Ошибка хранения данных.
|
|
Внимание! Запрещенная частота.
|
|
Внимание! Нет ответа от вызываемой станции. (пока убрать)
|
|
Внимание! Файл существует, перезаписать?
|
|
Внимание! Файл не найден.
|
|
Внимание! Нет свободного места.
|
2.2 Описание алгоритма отправки команды
2.2.1 Назначение и характеристика алгоритма
Данный алгоритм предназначен для создания и отправки команды на
устройство. Команда формируется в зависимости от выбранных пользователем данных
и типа выбранного режима.
2.2.2 Используемая информация
Используемая информация представлена в таблице 2.5.
Таблица 2.5
Используемая информация при отправке команды
|
Описание информации
|
Тип данных
|
|
Частота приема
|
Float
|
|
Частота передачи
|
Float
|
|
Массив частот
|
Float[]
|
|
Найденный порт
|
CRS232Port
|
|
Текущее время
|
DateTime
|
|
Отдельный поток
|
BackgroundWorker
|
|
Класс, отвечающий за взаимодействие с портом
|
SerialPort
|
2.2.3 Результаты решения

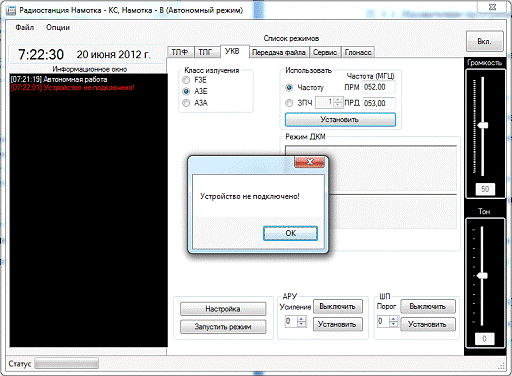

При отсутствии подключения устройства выдается сообщение «Устройство не
подключено».
Если оборудование не опознано выдается сообщение «Устройство не
опознано».
В случае сбоя при передаче команды выдается сообщение «Ошибка: <имя
команды>».
После успешного завершения отправки команды выдается сообщение «Готово:
<имя команды>».
2.2.4 Алгоритм решения
Логика алгоритма представлена схематически в виде блок-схемы,
представленной на рис. 2.1.
Блок-схема алгоритма отправки команды
Рис.
2.1
2.3 Описание алгоритма защиты доступа к программе
2.3.1 Назначение и характеристика алгоритма

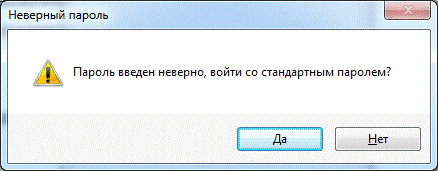

Данный алгоритм предназначен для защиты доступа к программе и данным,
которые были внесены в программу в течение работы с ней. В случае трех попыток
неверного ввода пароля оператору должно быть предложено, выполнить вход с
использованием пароля «по умолчанию». При использовании оператором пароля «по
умолчанию» все файлы ключей, паролей, шаблонов сеансов будут удалены.
2.3.2 Используемая информация
Данный алгоритм должен использовать специальный файл, который будет
содержать пароль в зашифрованном виде. Так же он имеет доступ к папке,
содержащей файл паролей, файлы ключей и шаблонов сеансов.
2.3.3 Результаты решения
В результате решения данного алгоритма пользователю будет дан доступ к
программе, либо отказано в доступе. В случае входа с паролем «по умолчанию»
доступ к программе будет представлен без возможности использования сохраненных
файлов.
2.3.4 Алгоритм решения
Логика алгоритма представлена схематически в виде блок-схемы,
представленной на рис. 2.2.
Блок-схема алгоритма защиты доступа
Рис.
2.2
2.4 Описание алгоритма вывода координат
2.4.1 Назначение и характеристика алгоритма

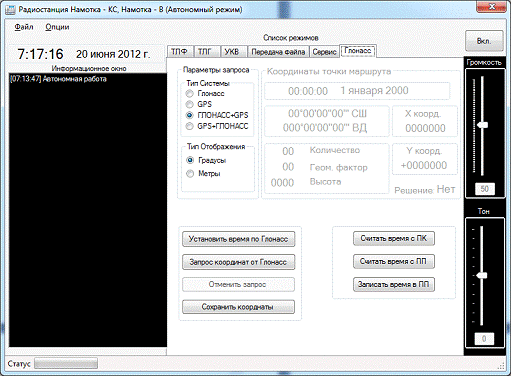

Выводит координаты радиостанции, полученные с помощью модуля GPS/Глонасс,
подключенного к радиостанции в метрах или градусах.
2.4.2 Используемая информация
При запросе координат программа отправляет соответствующую команду на
радиостанцию и ждет получения пакета, содержащего координаты радиостанции.
Структура данных запроса координат представлена в таблице 2.6.
Таблица 2.6
Структура данных запроса координат
|
Тип управления
|
Тип системы
|
Тип отображения
|
|
Количество байт
|
1
|
2
|
1
|
Тип управления - 0, означает запрос координат;
Тип системы:
-ГЛОНАСС;
-GPS;
-ГЛОНАСС+ GPS;
-GPS+ ГЛОНАСС.
Тип отображения:
-градусы;
-метры.
Структура данных приема координат представлена в таблице 2.7.
Структура данных приема координат
|
Тип управления
|
Координаты
|
|
Количество байт
|
1
|
50
|
Тип управления - 2, означает прием координат;
Координаты:
..41 байты координат в градусах;
-45 Х коодината;
знак Х координаты;
-50 - Y коодината;
знак Y координаты.
2.4.3 Результаты решения
При отсутствии подключения устройства выдается сообщение «Устройство не
подключено».
Если оборудование не опознано выдается сообщение «Устройство не
опознано».
В случае ошибки отправки команды выдается сообщение «Ошибка: Запрос
координат».
В случае отмены отправки команды выдается сообщение «Отменено: Запрос
координат».
После окончания отправки команды выдается сообщение «Готово: Запрос
координат».
2.4.4 Алгоритм решения
Логика алгоритма представлена схематически в виде блок-схемы,
представленной на рис. 2.3.
Блок-схема алгоритма вывода координат
Рис.
2.3
2.5 Описание программы формирования команды
2.5.1 Функциональное назначение
Программа предназначена для формирования команды, которая впоследствии
будет передана на устройство. Данные могут иметь различный размер и порядок в
зависимости от команды.
2.5.2 Описание информации
Формат команды представлен на рисунке 2.4.
Формат команды
|
55h
|
Старт
|
Кому
|
От кого
|
N кадра
|
Длина
|
Информация
|
Контрольная сумма
|
Рис. 2.4
Представленные на рисунке поля имеют следующие значения:
h - байт не несет информации, требуется только для перевода радиостанции
в рабочий режим;
Старт - байт начала кадра (7Fh);
Кому - поле показывает, какому устройству предназначен кадр;
От кого - поле показывает, от какого устройства передается кадр;кадра -
номер кадра в цикле обмена;
Длина - количество информационных байт;
Информация*- последовательность информационных байт;
Контрольная сумма - контрольная сумма;
*- необязательные поля.
2.5.3 Используемые подпрограммы
enumCommand - содержит список всех команд;
2.5.4 Описание логики
Логика алгоритма представлена схематически в виде блок-схемы, представленной
на рис. 2.5.
Алгоритм формирования команды
Рис.
2.5
2.6 Описание контрольного примера
2.6.1 Назначение
Данный контрольный пример служит для проверки полноты и корректности
работы системы. В ходе выполнения контрольного примера должны быть просмотрены
все варианты работы программы.
2.6.2 Исходные данные
Для проверки системы просматриваются все её функции и возможные ситуации.
2.6.3 Результаты испытания программы
В результате испытания программы на контрольном примере были успешно
получены все возможные варианты выходных сообщений.
С точки зрения удобства и комфортности работы программа показала также
хорошие характеристики. Необходимая информация предоставляется в наглядном и
удобном для использования виде. Интерфейс достаточно прост для освоения
неподготовленным пользователем, предварительно получившим представление о
предметной области задачи.
ЗАКЛЮЧЕНИЕ
система алгоритм команда программа
В ходе выполнения выпускной квалификационной работы была разработана
система автоматизации рабочего места оператора радиостанции. Система
предназначена для работы с подключением радиостанции через интерфейс RS-232.
В процессе разработки системы были рассмотрены режимы работы
радиостанции, формат передачи данных между компьютером и радиостанцией.
Разработаны функции для настройки и запуска режимов радиостанции. Обеспечена
функция передачи и получения данных с помощью радиостанции. Разработаны функции
формирования данных команд для передачи на радиостанцию. Предусмотрена возможность
получения координат радиостанции в метрах или градусах при подключении модуля
GPS/Глонасс.
Разработанная система удовлетворяет всем требованиям, поставленным на
стадии разработки.
СПИСОК
ЛИТЕРАТУРЫ
1. Герберт
Шилдт. С# Полное руководство. М.: изд-во Издательский дом «Вильямс», 2010г. -
992с.
2. Интернет-ресурс.
Последовательный интерфейс RS-232: <#"564449.files/image006.gif">
Рис.П.2.1
Ошибка ввода пароля
Рис.П.2.2
Сообщение при трехкратном ошибочном вводе пароля
Рис.П.2.3
Работа программы в автономном режиме
Режим ТЛФ
Рис.П.2.4
Рис.П.2.5
Режим УКВ
Рис.П.2.6
Режим Сервис
Рис.П.2.7
Режим Глонасс
Рис.П.2.8
Установка частот
Рис.П.2.9
ПРИЛОЖЕНИЕ 3
РУКОВОДСТВО
ОПЕРАТОРА
П. 3.1. Назначение программы
Программа предназначена для автоматизации работы оператора радиостанции.
Программа предназначена для выполнения следующих функций:
Запуск и настройка режимов работы радиостанции;
Передача и получение произвольных данных размером не более 32кб;
Получение координат в метрах или градусах, при подключении к
радиостанции модуля GPS/Глонасс;
П.3.2. Условия применения программы
Требования к техническому обеспечению рабочего места пользователя
системы:
) Изделие “Намотка - КС”
) ПК со следующими минимальными характеристиками:
а) процессор с частотой 1 ГГц и выше;
б) объем ОЗУ 512 МБ;
в) свободное пространство на жестком диске не менее 100 МБ;
г) видеокарта обеспечивающая разрешение не хуже 800x600x16;
д) наличие последовательного порта с интерфейсом RS-232;
е) Монитор;
ж) клавиатура;
з) мышь.
П.3.3. Пуск программы
Запуск программы происходит при запуске файла SPOPO.EXE.
П.3.4. Команды оператора
Для запуска программы необходимо ввести пароль (форма ввода пароля
представлена на рис. П.3.1) после чего будет доступна для работы основная форма
программы(основная форма программы представлена на рис. П.3.3). Если
отсутствует подключение радиостанции к ПК, то возможно осуществлять работу в
автономном режиме.

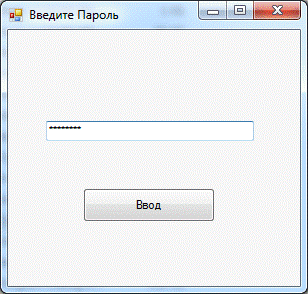

Форма ввода пароля
Рис.П.3.1
Для начала работы необходимо выбрать одну из вкладок, и в выбранной
вкладке произвести настройку режима в соответствии с необходимыми условиями.
Частоты приема/передачи для КВ диапазона вводятся с шагом 0,1 кГц в
диапазоне от 2 до 29999,9 кГц. В противном случае выводиться предупреждающая
надпись и предлагается правильно повторить ввод частот.
Частоты приема/передачи для УКВ диапазона вводятся с шагом 12,5 КГц в
диапазоне 52-82 МГц и 100-174 МГц. В противном случае выводиться
предупреждающая надпись и предлагается правильно повторить ввод частот.
При выборе «ЗПЧ» окна ПРМ и ПРД становятся неактивными. Предлагается
ввести номер ЗПЧ в диапазоне 1-64 как показано на рис. П.3.2. При нажатии
кнопки «Установить» происходит настройка приемо-передатчика на введенные
значения частот.
Установка частот ЗПЧ
Рис.П.3.2

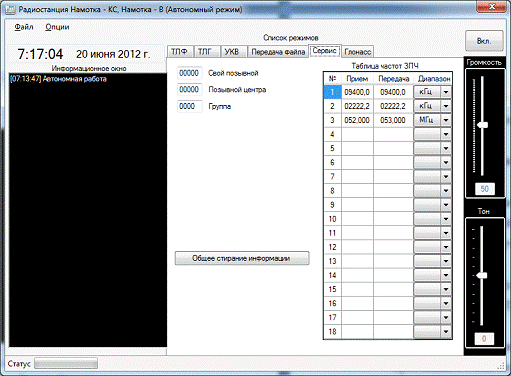

Основная форма программы
Рис.П.3.3
Для вывода координат радиостанции необходимо нажать кнопку «Запрос
координат» на вкладке Глонасс(вкладка Глонасс показана на рис.П.3.4).
Вкладка Глонасс
Рис.П.3.4
П.3.5. Сообщения оператору
Сообщения, выдаваемые при работе программы, и необходимая реакция на них
описана в таблице П.3.1.
Таблица П.3.1
Сообщения оператору
|
Сообщение
|
Действие
|
|
Устройство не подключено
|
Проверить подключение устройства
|
|
Устройство не опознано
|
Проверить модель устройства в соответствии с требованиями
|
|
Введен неверный пароль
|
Ввести пароль снова
|
|
Пароль введен неверно, войти со стандартным паролем
|
Войти с верным паролем, либо войти в режим «по умолчанию»
|
Похожие работы на - Автоматизированное рабочее место оператора радиостанции
|
