«Съемник подшипников с поворачивающимися захватами»

Пояснительная записка к курсовому проекту по дисциплине «Конструирование механизмов и машин»

Содержание

Введение

Расчет винта

Расчет гайки

Расчет заплечника

Расчет пяты трения

Коэффициент полезного действия

Расчет рукоятки

Расчет корпуса съемника

Вывод

Список используемой литературы

Введение

Цель этой работы состоит в том, чтобы спроектировать винтовой механизм авиационных устройств (съёмник). В числе механизмов аэродромного обслуживания применяются винтовые съемники, предназначенные для разборки узлов с деталями, собранными с натягом. Особенностью съёмника являются два или три присоединенных различным образом к корпусу съёмника захвата, наличие башмаков для упора в неподвижное звено и т. д. При ручном приводе для вращения винта и гайки используются рукоятки.

Назначение передач винт-гайка - преобразование вращательного движения в поступательное. Передачи обеспечивают большой выигрыш в силе, возможность получения медленного движения, большую несущую способность при малых габаритах, возможность достижения высокой точности перемещений, простоту конструкции и изготовлению, поэтому винтовые механизмы получили широкое распространение в авиационных устройствах и роботах.

Исходные данные

Усилие F:10000H

Подшипник №: 1220

Ход винта: 330 мм

Количество захватов: 2

Резьба упорная по ГОСТ 10177-82

Материал винта: 65Г закаленная.

Материал гайки: БрАЖН 10-4-4

Так как механизм ответственный и испытывает большую нагрузку, то материал винта назначаем из качественной стали, а для гайки - из безоловянистой бронзы.

Винт: Сталь 65Г ГОСТ 1050-74 (s_т=1200 МПа);

Гайка: БрАЖН 10-4-4 ГОСТ 493-41 (s_в=650 МПа);

Расчет винта

Винты должны удовлетворять нескольким условиям:

Прочность на сжатие с учетом устойчивости

где F - заданная внешняя нагрузка;

d₃ - внутренний диаметр резьбы винта;

k - коэффициент, учитывающий скручивание тела винта моментом в опасном сечении ;

( k=1.3)

φ - коэффициент уменьшения основного допускаемого напряжения, выбираемый из таблицы значений для предварительно заданной гибкости λ=90, φ=0.54

 - допускаемое напряжение;

 где,

σ_T - предел текучести материала винта; для стали 65Г закаленная: σ_T=1200 МПа,

S - коэффициент запаса прочности;

Для винтов съемников S=2…3

=1200/2 = 600 (МПа)

Найдем внутренний диаметр резьбы винта, выразив его из формулы:

 (мм)

Допускаемая гибкость (λ<100 - по методике Ясинского)

где i_min - радиус инерции сечения винта;

υ=1 - коэффициент приведения длины винта;

θ=0,25 - коэффициент полноты сечения;

 - допускаемая гибкость (принимается такой же, как и в расчете на прочность, с учетом устойчивости при выборе φ)  =90;

l - длина винта;

Из выражения найдем значение диаметра d₃:

 (мм)

Износостойкость рабочих поверхностей витков резьбы (ограничение удельного давления)

, Откуда:

где

F - заданная внешняя нагрузка;

d₂ - средний диаметр витков резьбы;

h - высота витка профиля резьбы;

z - число витков резьбы;

- коэффициент высоты гайки  =1,2;

- коэффициент высоты резьбы;

P - шаг резьбы;

 - допускаемое удельное давление, зависящее от материалов трущейся пары и выбираемая по таблице значений допускаемых удельных давлений;

Подставив численные значения в формулу получим:

 (мм)

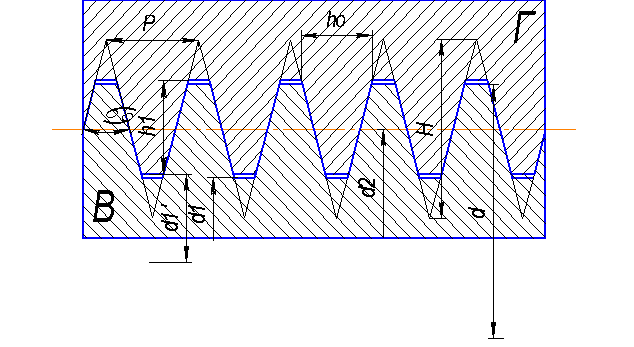

По рассчитанным значениям диаметров d₂ и d₃ выбираем ближайший стандартный винт с упорной резьбой, удовлетворяющей всем перечисленным выше условиям.

d₁=23,586 мм;

P=6 мм;d₂=29,5 мм;d=34 мм;

d^'₁=25 мм.

Определим угол подъема резьбы:

где

t=sz - ход резьбы;

d₂ - средний диаметр резьбы;z - число заходов резьбы .

Подставив численные значения в выражение получим:

Резьба должна удовлетворять условию самоторможения ψ<ρ́

Где β - угол наклона рабочей грани резьбы (для упорной резьбы α=3˚)

f - коэффициент трения, f=0,12;

Подставив численные значения в формулу получим:

Определим момент М_вп, возникающий в винтовой паре:

Подставив найденные величины в выражение получим:

 (Н·мм)

Работа трения винтовых передач характеризуется коэффициент полезного действия

После подстановки, в выражение численных значений найденных раньше, получим:

Проверочный расчет

Напряжение сжатия от осевой силы:

Где F - осевая нагрузка;A - площадь

 (мм²)

Подставим численные значения в выражение:

 ()

Напряжение на винте от кручения:

 ,

где

 (Н/мм²),

 ().

Из условия прочности:

 ,

Следовательно  ,

Условие прочности выполняется, т.к.  31,28 < 324.

Расчет гайки

Конструкцию гайки примем в виде цилиндрической втулки, запрессованной в стальной корпус.

Число витков гайки определим из уравнения:

 - допускаемое удельное давление, равное 5…7 H/ мм²

Подставив численные значения в формулу получим:

Окончательно принимаем z=5.

Высоту гайки определяем по формуле:

Hг = z·S=5·6=30 (мм),

Нг = ψп · d₂= 1,2·29,5 = 35,4 (мм),

Из найденных высот выбираем большую H_г=36 мм.

Определим диаметр гайки из уравнения:

Подставляем найденные величины в формулу:

 (мм)

Из конструктивных соображений примем внешний диаметр равным 26 мм.

Толщина стенки гайки по условию прочности оказалась малой, наружный диаметр гайки назначаем конструктивно:

 (мм)

Подставив численные значения в выражение получим:

Проверяем гайку на срез :

(МПа); (МПа);

Размер заплечика D определяем из условия смятия материала гайки под действием силы F по уравнению:

,

,

Из конструктивных соображений принимаем D = 5 (мм). е) Высоту заплечика h_зап определяется из условия изгиба под действием нагрузки F, без учёта запрессовки и трения на поверхности гайки, по уравнению:

Из конструктивных соображений принимаем h_зап = 4 мм.

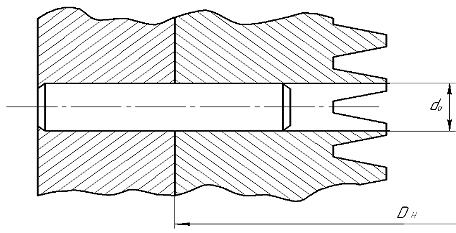

Соединение гайки с корпусом имеет следующий вид (рис. 3).

Рис. 3. Соединение гайки с корпусом

Гайку в корпус ставим по посадке с гарантированным натягом. Для уменьшения натяга гайку в корпусе фиксируем штифтом, который должен удерживать гайку от проворачивания при работе механизма, штифт будет работать на срез:

;

где d₀ - диаметр штифта;

и смятие:

;

где l - длина штифта, входящего в гайку.

принимаем d₀ = 5мм;

Длину штифта выбираем конструктивно l = 12 (мм).

Принимаем Штифт 512 ГОСТ 3128-70.

Расчет пяты трения

Размеры шариковых подшипников в механизмах с ручным приводом определяются из расчета статической грузоподъемности. Расчетная грузоподъемность стандартного упорного подшипника определяется следующим образом:

С₀=nF

где

n=1,5 - коэффициент запаса;

F - осевая нагрузка подшипника, Н;С₀ - статическая грузоподъемность, Н, по которой выбирают требуемый размер упорного подшипника.

Подставив известные нам численные значения в выражение получим:

С₀=1,5·10000=15000 (Н)

Из справочника выбираем стандартный подшипник : 8100 ГОСТ 7872-75

d=7мм

D=18 мм

Момент трения в шариковом подшипнике вычисляют по формуле:

Где d - внутренний диаметр кольца подшипника;

f  ́=0.005 - приведенный коэффициент трения

Подставив численные значения , получим:

M_Tp=10000·7/2·0,05=1750 (Н·мм)

Рис. 4. Подшипник шариковый радиально-упорный однорядный

Расчет рукоятки

Для рукоятки конструктивно выберем Сталь 3:

Определим нужную длину рукоятки, мм, исходя из усилия рабочего Q=200 Н

Принимаем длину рукоятки равной 240 мм.

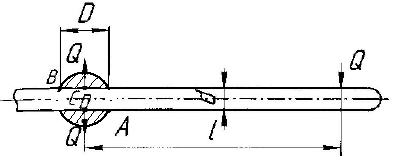

Определим диаметр рукоятки из расчета ее на изгиб как консольной балки, условно заделанной по оси винта:

Откуда

Подставив численные значения в выражение, получим:

Примем диметр рукоятки, равный 20 мм.

Выпишем стандартные значения шарика на конце ручки:

D=30мм, М=10мм, d₂=12мм, l=18мм, l₁=14мм,l₂=3мм

Проверка ручки на смятие :

;

Подставим найденные значения в формулу;

 <

Условие выполняется.

Расчет корпуса съемника

К корпусным деталям съемника относятся корпус и захваты.

Для корпуса выберем материал Сталь 30:

Выписываем размеры снимаемого подшипника:

Подшипник №7524:

d=120 мм;

D=215 мм; В=58мм;

.

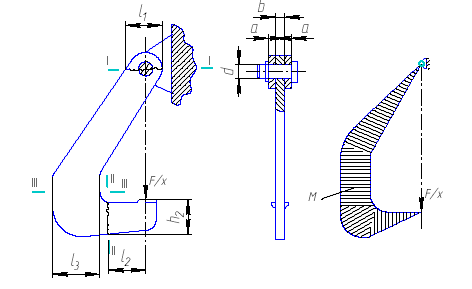

Принимаем диаметр оси равным 8 мм.

Приняв b=2a, по условию прочности на смятие определяем размеры а и b:

Из условия прочности на растяжения находим размер b,ослабленного сечением d.

Из расчета на изгиб определяем размер h₂:

 l₂=33 мм

Из расчета на изгиб и растяжение определяют расстояние l₃:

винтовой съемник узел резьба

Коэффициент полезного действия

Коэффициент полезного действия определяют по формуле:

Где

Ап=F·Р - работа сил полезного сопротивления за один оборот;

F - внешнее осевое усилие;P - шаг резьбы;

А_П=10000·6=60000(Н·мм)

A_m=2πМп - работа сил трения в подпятнике за один оборот;

A_m=2·3,14·1750=10990(Н·мм);

работа сил полезного сопротивления и трения в винтовой паре за один оборот;

;

Подставив найденные работы сил в формулу получим:

Сравнивая КПД механизма с КПД винтовой пары, мы видим, что они отличаются незначительно.

Вывод

В ходе данного курсового проекта мы приобрели первичные навыки конструкторской деятельности.

Установлено, что винт рассчитывается по трем условиям: условие износостойкости, условие прочности на растяжение (сжатие), условие износостойкости стержня винта. Более жестким оказалось условие износостойкости. Это означает, что основным видом разрушения в передачах винт-гайка с трением скольжения является износ резьбы. Поэтому, чтобы увеличить время эксплуатации передачи или уменьшить ее массу и габариты необходимо увеличить значение допустимого давления Р, зависящее от рационального выбора материала винтовой пары и от условий ее эксплуатации.

В ходе расчетов были определены параметры винтовой передачи, корпуса, подобраны стандартные детали. Определен КПД механизма, который равен 33,3 %
