Проектирование
деревообрабатывающих цехов машиностроительного предприятия
Назначение и
структура деревообрабатывающего комплекса. Общие требования
Деревообрабатывающий комплекс
предприятия машиностроения обычно включает в себя следующие цехи:
деревообделочные для механической обработки древесины; столярно-сборочные;
модельные; тарные; ремонтно-строительные, лесосушильные; лесопильные. Кроме
того, сооружаются различные склады (бревен, пиломатериалов, заготовок деталей,
тары и моделей). Взаимное расположение деревообрабатывающих цехов и складов
должно предусматривать кратчайшие транспортные пути при наилучшем использовании
естественного уклона местности. Расположение погрузочно-разгрузочных путей
должно исключать потребность в дополнительной перегрузке лесоматериалов при их
складировании и транспортировании.
Разрывы между цехами и складами
должны соответствовать требованием противопожарных норм проектирования.
Предусматривают механизированное удаление отходов кратчайшим путем.
Деревообрабатывающие цехи в
основном предназначены для полполучения деревянных деталей посредством
механической обработки древесины. Для обработки деталей поточным методом их
распределяют на группы по признаку однородности технологического маршрута.
Станки размещают преимущественно
в пролетах 18 и 24 м при шаге колонн 6 и 12 м. Расстояние между габаритами
станков с учетов выхода их подвижных частей в направлении движения деталей при
последовательном расположении станков в одну нитку равно трехкратной длине
наибольшей детали, а в поперечном направлении при отсутствии у станков
складочных мест - 0,8-1,0 м.
Производственные площади у
деревообделочных цехов определяют по технологическим нормам проектирования.
Вспомогательные площади в среднем по цеху составляют 15-25% общей производственной
площади и располагают их возможно ближе к обслуживаемым производственным
площадям (отделениям).
Столярно-сборочные цехи наряду
с деревообделочными являются существенными элементами комплекса. При
проектировании этих цехов следует учитывать следующие основные операции:
зачистку и доводку отдельных деталей, подгонку отдельных соединений (отпадает
при взаимозаменяемых деталях), предварительную сборку узлов, склеивание и
крепление мест соединения, зачистку мест соединения, механическую обработку узлов
в сборке, общую сборку.
В столярном цехе размещают в
соответствующих помещениях верстаки и станки. Они должны быть расположены в
отдельном помещении, удобно сообщаемом с другими отделениями цеха. Расстояние
торцов верстаков от стенки принимают 0,5-0,7 м; расстояние между параллельно
расположенными верстаками назначают 1-1,5 м. Столяры на работе должны стоять
слева от верстака, лицом к свету и спиной к проезду.
При укрупненных расчетах
среднюю производственную площадь цеха (без станочного отделения) принимают
равной 15-20 м2 на один верстак. Для станочных отделений
производственную площадь принимают равной 25-35 м2 на один станок.
Вспомогательная площадь цеха в среднем составляет 25-40% от производственной.
Модельные цехи предназначены для изготовления и ремонта деревянных моделей для
отливки фасонных деталей, металлических моделей, опок и для изготовления
литейной оснастки (шаблонов и пр.). В зависимости от сложности отливок
различают:
простое литье (отливки с
прямыми очертаниями),
литье средней сложности
сложное литье (с большим числом
внутренних выемок).
На крупных заводах, где отливки
изготовляют по металлическим моделям, целесообразно размещать цехи деревянных
моделей в одном здании с цехом металлических моделей и вблизи литейного цеха с
соблюдением соответствующих противопожарных требований. При небольших размерах
цеха деревянных моделей его можно включать в состав деревообрабатывающего
хозяйства предприятия.
В состав цеха могут входить
следующие участки или отделения:
заготовительных станков,
подготовки стандартных
полуфабрикатов (щитов, косяков, ящиков и пр.), а также несложной литейной
оснастки, мелких и средних моделей, крупных моделей, станков по обработке
моделей в процессе сборки, контрольно-проверочных работ, лакировочная
мастерская.
При пользовании укрупненными
показателями площадь цеха принимают:
для станочных отделений - 25-35
м2 на один станок,
для ручных работ - 15-20 м2
на один верстак модельщика.
Участки модельного цеха
скомпонованы с учетом технологического процесса. Для модельных цехов принимают
пролеты, как и для деревообделочных цехов, т. е. до 24 м (при сборке крупных
моделей), оборудованных подвесными кранами грузоподъемностью 3- 5т.В тарных
цехах производственная площадь принимается равной 30-45 м2 на один
станок.
Для цехов, оборудованных
транспортерами и конвейерами, эти показатели несколько уменьшаются.
Вспомогательная площадь составляет 15-25% от общей производственной.
Ремонтно-строительные цехи
заводов выполняют работы по ремонту зданий и сооружений. В состав таких цехов
входят деревообрабатывающие отделения, общестроительная ремонтная группа, а
также жестяницкое и трубопроводное отделения. Производственную площадь цеха
определяют из расчета 20-25 м2 на один станок и 12-20 м2
на одно рабочее место. Вспомогательная площадь составляет 25- 35% от
производственной.
Лесопильные цехи
машиностроительных заводов строят преимущественно для получения нестандартных
сортаментов пиломатериалов. Например, цех, имеющий до четырех лесопильных рам,
размещают в однопролетном здании длиной 54 м (без сортировочной площадки);
ширину цеха определяют из потребности, в среднем 4 м на каждую раму плюс
дополнительно 2 м на все рамы.
Кроме указанных цехов в
деревообрабатывающее хозяйство предприятия входит ряд объектов: сушильные
камеры, склады пиломатериалов и моделей.
ЦНИИ промзданий, ПИ-2, Гипролеспром,
Гипродрев и другие институты разработали типовую комплексную проектную
документацию по предприятиям деревообрабатывающей и частично лесохимической
промышленности с применением унифицированных объемно-планировочных и
конструктивных решений зданий. Оказалось возможным размещать в унифицированных
типовых пролетах производство ряда групп: механической обработки лесоматериалов
(столярно-строительных изделий, черновых заготовок, погонажных изделий, клееных
брусков и др.); изготовление древесно- и цементностружечных, арболитовых плит;
клееной фанеры и производства различной мебели. Большинство из указанных выше
производств можно расположить в зданиях универсального типа с пролетами 18 и 24
м и высотой помещений 6 м. Длина УТП в зависимости от потребности может быть
принята кратной 42 м и достигать 360 м.
Архитектурно-строительное
решение деревообрабатывающего цеха
При принятии
объемно-планировочных решений были учтены следующие требования:
·
обеспечение
технологического процесса;
·
обеспечение
естественного освещения;
·
обеспечение
удобств для рабочего персонала
Здание запроектировано как типовое с
максимальным использованием унифицированных конструкций, что снижает общую
стоимость постройки.
Такой цех мощностью 5 тыс. м3
обрабатываемой древесины в год спроектирован в одноэтажном четырехпролетном
каркасном здании с размером 18 Х 42 м при сетке колонн 6 X 4.5м и высоте
помещений 6 м .К зданию цеха пристроены одноэтажное бытовое помещение размером
8 X 27 м. Деревообрабатывающий цех включает в себя следующие отделения:
сушильное, состоящее из 6 камер с загрузочным и остывочным помещениями,
механическое, сборочное, окрасочное с помещениями антисептирования и окраски,
лакирования и склада готовой продукции.

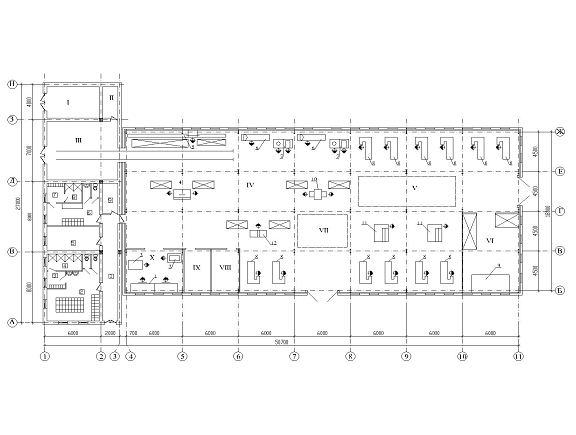

План деревообрабатывающего
цеха:
- сушильная камера; 2 - склад
инвентаря; 3 - склад сухих пиломатериалов; IV
- станочный участок; V
- участок сборки крупных моделей; VI
- лакировочная; VII
- участок мелких моделей; VIII
- клеильная; I
X - кладовая; X
- заточная;
- верстак; 2 - песочное точило;
3 - точильный станок; 4 - продольная пила; 5 - маятниковая пила; 6 - токарный
станок; 7 - комбинированный шлифовальный станок;
- верстаки модельщиков; 9 -
верстак лакировщика; // - площадка для сборки крупных моделей; 10 - рейсмусовый
станок; 11 - ленточная пила; 12 - фуговочный станок
С лесосклада пиломатериал
поступает в вагонетках на участок штабелевания. С помощью транспортера
вагонетки со штабелями подаются в лесосушила, где пиломатериал сушится до
требуемой влажности. Из лесосушил штабеля на вагонетках сначала поступают в
остывочное помещение, затем в механическое отделение, где пиломатериал
обрабатывают на станках. Готовые детали поступают в сборочное отделение,
которое имеет участок сборки тары и участок сборки мебели и упаковочных ящиков.
Готовая тара не отделывается и отправляется на склад. Мебель и упаковочные
ящики поступают в окрасочное отделение. Отделанная продукция направляется на
склад.
Металлический каркас
промышленного здания состоит из ряда "плоских" элементов жестких и
хорошо воспринимающих нагрузки в своей плоскости, но гибких в перпендикулярном
направлении.
Основное назначение связей -
объединять плоские элементы в пространственную систему, способную воспринимать
нагрузки, действующие на здание в любом направлении.
Каркас здания из металлических
конструкций (колонны, балки, ригели, прогоны, угольники, стеновые и кровельные
панели). Двери в промышленном здании размером 3000 х 3200 мм, окна 1000 х 3000
мм. С помощью окон обеспечивается достаточное освещение для работающих в цеху.
Полы из мрамора.
Бытовая часть
Помещение бытовой части запроектировано в
соответствии со СНиП 2.09.04-87 «Административные и бытовые помещения».
Одноэтажное здание построено из
камня кубик. В бытовой части располагаются следующие комнаты:

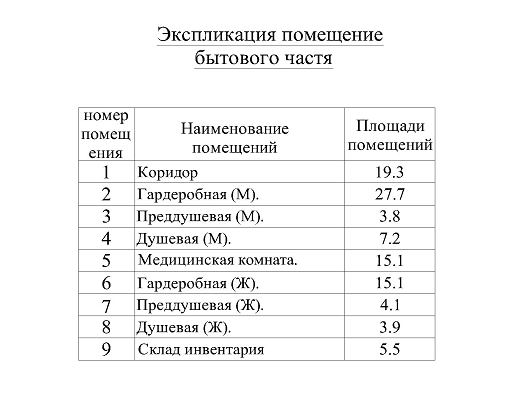

Экспликация помещений бытовой
части
Стены т. 400мм из камня кубик.
Высота бытовой части 4.30 м, высота этажа 3 м, покрытия 0.3 м и парапет 1 м. На

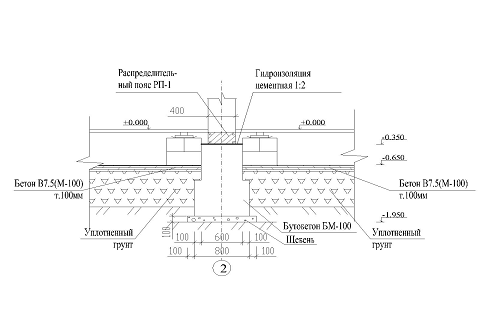

отметке -0.35 предусмотрено распределительный пояс. Штукатурка внутренних стен
в комнатах 1,2,5,6 и 7 из гожего раствора и окрашивается эмульсионной окраской,
а в остальных комнатах штукатурка из цементного раствора и окрашивается

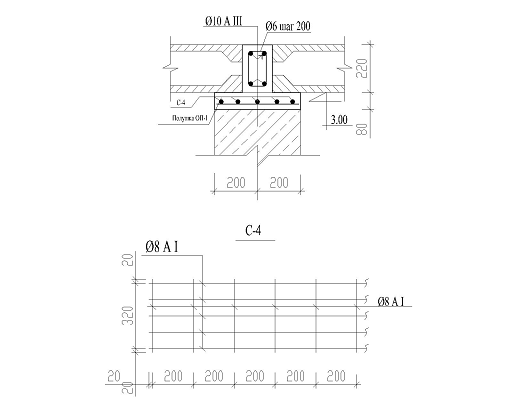

масляной краской. Для покрытия используем ж/б панели. В осях 2, 3 и В, Д, З и 2
ставим ж/б рамы. Предусматривается антисейсмический пояс.
Полы в душевых и преддушевых из
метлаха, а стены на высоте 1.5м облицованы кафелем, в гардеробных (м и ж),
коридоре и медицинской комнате дощатые. Дощатые полы садятся на лагах. В
проекте предусмотрен фельдшерский здравпункт. Здравпункт имеет один внутренний
вход.
Дощатый пол

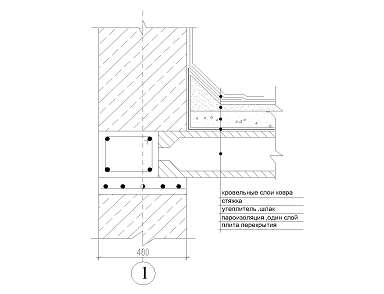

Кровля
деревообрабатывающий
архитектурный планировочный технологический
Состав и расчет
необходимого оборудования для бытовых помещений
Бытовые помещения проектируемого промышленного
здания имеет группу производственного процесса - 1а.Исходя из этого
проектируются санитарно-бытовые помещения для работающих непосредственно на
производстве.
В группу санитарно-бытовых помещений входят
гардероб, душевая, туалеты и умывальные.
1. Для мужчин
Гардеробные в соответствии с группой
производственного процесса проектируются общие, причем на каждого работника приходится
по одному шкафчику. Количество шкафчиков определяется исходя из списочного
количества работающих А=32 чел.
В/8=32/8=4 кабин
Кабины будут закрытого типа
Туалеты: в соответствии с нормами на каждые 18
мужчин из списочного количества работающих (В=32 человек) полагается один
прибор. Таким образом, необходимо установить
В/18=32/18=2 прибора
Умывальные: в соответствии с группой
производственного процесса на каждые 10 человек из списочного количества
работающих (В=32 человек) полагается один умывальник. Таким образом, необходимо
установить
В/10=32/10=3 умывальников
В бытовой части есть комната и для женщин,
которые занимаются уборкой.
2. Для женщин
Гардеробные в соответствии с группой
производственного процесса проектируются общие, причем на каждого работника
приходится по одному шкафчику. Количество шкафчиков определяется исходя из
списочного количества работающих А=8 чел.
Душевая: в соответствии с группой
производственного процесса на каждые 8 человек из списочного количества
работающих (В=32 человек) полагается одна душевая кабина. Таким образом, необходимо
установить
В/8=8/8=1 кабин
Кабины будут закрытого типа
Туалеты: в соответствии с нормами на каждые 18
мужчин из списочного количества работающих (В=8 человек) полагается один
прибор. Таким образом, необходимо установить
В/18=8/18=1 прибора
Умывальные: в соответствии с группой
производственного процесса на каждые 10 человек из списочного количества
работающих (В=8 человек) полагается один умывальник. Таким образом, необходимо
установить
В/10=8/10=1 умывальников
Всего шкафчиков будет 40, на женский и мужской
гардеробы. Еще в душкобинате предусмотрены преддушевая, комната персонала,
предбанник.
Генплан
На территории генерального
плана можно выделить следующие зоны: склады, зона отдыха, столовая, зал
заседания и подземные резервуары воды для огнезашиты.
Производственный цех занимает
1050 кв. м территории, включает в себя деревообрабатывающий цех и бытовая
часть. Складская зона образует территорию, необходимую для сырья, материалов и
др. Здесь расположены навес для необработанной древесины и склад готовой
продукции. В территории предусмотрено столовая и зал заседания. Для огнезашиты
цеха предусмотрено подземные резервуары для воды. Для передвижения
автотранспорта предусмотрены дороги шириной 3м. Расстояние между зданиями
зависит от их высоты и определяется по СНиП 2.04.02-84. «Генеральные планы
промышленных предприятий». Производственное здание имеет объезд с двух сторон.
Все дороги асфальтные, есть автостоянка для грузовых и легковых машин.
Благоустройство территории предприятия включает в себя газоны, лиственные
деревья и создает благоприятные условия для работы и отдыха трудящихся. А также
на территории завода имеется плавательный бассейн совместно с зоной,
предназначенной для отдыха рабочих внерабочее время.
