Настройка коммутатора
Министерство
образования Республики Беларусь
Учреждение
образования
"Белорусский
государственный университет информатики и радиоэлектроники"
Институт
информационных технологий
Специальность
ВМСиС
Лабораторная
работа
Настройка
коммутатора
Выполнил:
студент группы 180512
Хаританович Д.А.
Проверил:
Лашкевич Е.М.
Минск,
2014
Цель работы
локальный сеть коммутатор
программный
Ознакомиться с моделью взаимодействия открытых
систем (OSI), программным пакетом Packet Tracer, а также изучить работу устройств
1-го и 2-го уровней.
Практическая часть
1) Построить локальную сеть посредством
программы PCTracer состоящую из 6 компьютеров ПК0 - ПК5, коммутатором
Коммутатор0.
) Сконфигурировать параметры подключения для
каждого ПК.
Устройство
|
Интерфейс
|
IP
|
Маска
подсети
|
Шлюз
|
ПК0
|
VLAN1
|
192.168.1.1
|
255.255.255.0
|
192.168.1.1
|
ПК1
|
VLAN1
|
192.168.1.2
|
255.255.255.0
|
192.168.1.1
|
ПК2
|
VLAN1
|
192.168.1.3
|
255.255.255.0
|
192.168.1.1
|
VLAN1
|
192.168.1.4
|
255.255.255.0
|
192.168.1.1
|
ПК4
|
VLAN1
|
192.168.1.5
|
255.255.255.0
|
192.168.1.1
|
ПК5
|
VLAN1
|
192.168.1.6
|
255.255.255.0
|
192.168.1.1
|

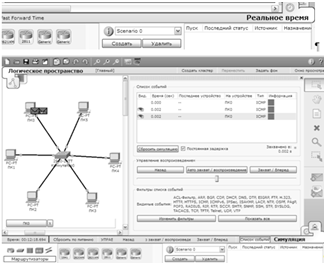

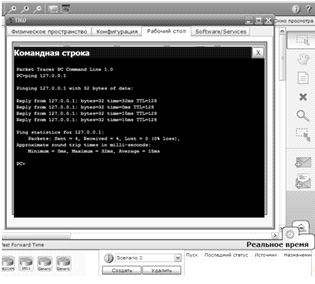

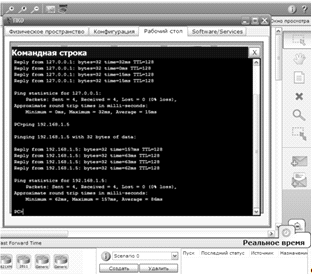

) В режиме "Реальное время" проверить
подключение командой ping: на локальный адрес, адрес удаленного ПК, широковещательный
адрес.

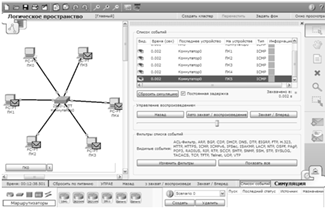

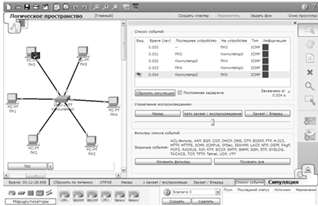

) В режиме "Симуляция" проверить
подключение командой ping: на локальный адрес, адрес удаленного ПК,
широковещательный адрес.

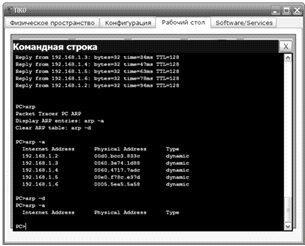

6) В окне командной строки просмотреть и
очистить arp таблицу.

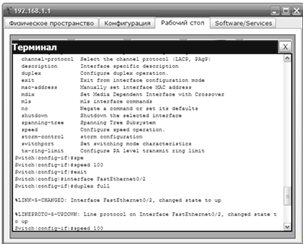

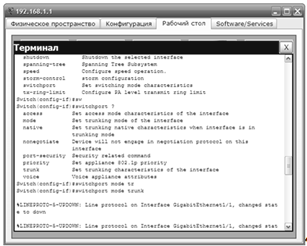

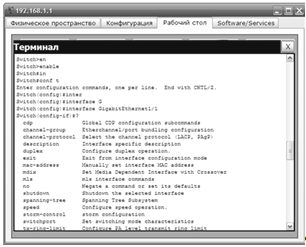

7) Проверить навыки в осуществлении консольного
соединения.
Вывод
Реализация сетевого проекта - достаточно сложный
процесс. Для его упрощения вся система сетевой коммуникации разделяется на
уровни. При этом каждый уровень отвечает за определенную часть процесса
коммуникации и взаимодействует только с ниже- и вышестоящими уровнями. Такое
взаимодействие строго определяет назначение каждого уровня. Основной сетевой
моделью является эталонная модель взаимодействия открытых систем (Open System
Interconnection - OSI).
Коммутатор (switch) представляет собой сетевое
устройство 2-го уровня, которое выполняет функции точки концентрации для
соединения между собой рабочих станций, серверов, маршрутизаторов,
концентраторов и других коммутаторов. Коммутаторы можно рассматривать как
многопортовые мосты, которые организуют выделенные виртуальные каналы типа
"точка-точка" между каждыми двумя подсоединенными сетевыми
устройствами, поэтому при одновременной передаче коллизий не происходит.
Коммутаторы могут работать в дуплексном режиме.
