Расчет параметров газопровода
Курсовая
работа
“Расчет
параметров газопровода”
Содержание
Введение
Исходные данные
. Построение годового графика
потребления газа и определение его расчётных часовых расходов
. Выбор общей схемы подачи газа
заданным потребителям и составление расчетной схемы
. Гидравлический расчет межцехового
газопровода низкого давления
. Гидравлический расчет газопровода
среднего давления (от ввода до ГРП), а также подбор фильтров и регуляторов
давления
Заключение
Литература
Введение
гидравлический
расчет газопровод
Развитие газовой промышленности одно из
важнейших отраслей экономики имеет существенное значение в создании
материально-технической базы страны, в связи, с чем правительство уделяет этой
отрасли большое внимание.
Природный газ как высокоэффективный
энергоноситель, широко применяемый в настоящее время во всех звеньях
общественного производства, оказывает прямое воздействие на увеличение выпуска
промышленной продукции, рост производительности труда и снижение удельных
расходов топлива.
Интенсивная добыча природного газа и
необходимость доставки его к потребителю наиболее экономичным способом вызвали
бурное развитие трубопроводного транспорта. Транспортирование газа по
трубопроводам удобнее и дешевле, чем другими транспортными средствами, так как
оно обеспечивает непрерывное (и практически без потерь) поступление газов к
потребителю непосредственно из месторождений или подземных хранилищ. Важным
звеном в общей системе газоснабжения страны являются подземные городские
газопроводы, по которым газ поступает непосредственно к жилым домам,
коммунально-бытовым и промышленным предприятиям.
Природный газ имеет ряд преимуществ по
сравнению с другими видами топлива:
·
Стоимость
добычи природного газа значительно ниже, чем других видов топлива.
·
Производительность
труда при его добычи значительно выше, чем при добычи угля и нефти.
·
Высокая
теплота сгорания, делает целесообразным транспортировку газа по магистральным
трубопроводам на значительные расстояния.
·
Обеспечивается
полнота сгорания, и облегчаются условия труда обслуживающего персонала.
Конечно, имеются недостатки и отрицательные
свойства взрыво- и пажароопасность природного газа, но всё это не уменьшает
всех достоинств природного газа.
Исходные данные
Годовой
расход газа на отопление, 106 нм3
|
6
|
Годовой
расход газа к/быт., 106 нм3
|
7
|
Производственный
максимально-часовой расход газа зимой,
|
нм3/час
|
|
|
|
В1
|
50
|
|
|
|
В2
|
500
|
|
|
|
В3
|
600
|
|
|
|
В4
|
100
|
|
|
|
В5
|
1500
|
Длина
участка, м
|
|
|
|
|
|
|
I
|
6
|
|
|
|
II
|
14
|
|
|
|
III
|
19
|
|
|
|
IV
|
26
|
|
|
|
V
|
10
|
|
|
|
до
РД
|
300
|
Количество
поворотов на участке
|
|
|
|
|
I
|
-
|
|
|
|
II
|
2
|
|
|
|
III
|
1
|
|
|
|
IV
|
-
|
|
|
|
V
|
1
|
|
|
|
до
РД
|
1
|
Количество
конденсатоотводчиков на участке
|
|
|
|
|
I
|
1
|
|
|
|
IV
|
-
|
|
|
|
V
|
1
|
|
|
|
до
РД
|
1
|
Количество
задвижек на участке
|
|
|
|
|
V
|
2
|
|
|
|
до
РД
|
4
|
Давление
на вводе Рн, ати
|
|
1,8
|
Давление
у последнего цеха, мм вод. ст.
|
100
|
Количество
фильтров
|
до
РД
|
1
|
Предохранительный
клапан
|
до
РД
|
1
|
Счетчик
или диафрагма
|
до
РД
|
1
|
Летняя
нагрузка (май-август) = 0,2В3+0,5В2+0,3В5, нм3/час
|
820
|
Вид
газа
|
|
|
Шебелинка
(r=0,89кг/м3
)
|
1. Построение годового графика потребления газа
и определение его расчётных часовых расходов
Для определения суммарного годового расхода газа
по объекту газоснабжения, используя газовые расходы на отопление и
коммунально-бытовые нужды, которые приводятся в исходных данных, подсчитываем
годовой расход газа на производственные нужды исходя из заданных зимних и
летних часовых расходов газа цехами и числа часов их работы в каждом месяце
года (без учета праздников и выходных дней). Расчет выполняется в соответствии
с таблицей 1.
Таблица 1
Расход газа по цехам (по пятидневной рабочей
неделе)
Месяцы
|
I
|
II
|
III
|
IV
|
V
|
VI
|
VII
|
VIII
|
IX
|
X
|
XI
|
XII
|
Кол-во
рабочих дней
|
21
|
20
|
22
|
22
|
20
|
22
|
22
|
22
|
22
|
22
|
21
|
21
|
Кол-во
рабочих часов
|
504
|
480
|
528
|
528
|
480
|
528
|
528
|
528
|
528
|
528
|
504
|
504
|
Расход
газа, нм3×106
|
1,39
|
1,32
|
1,45
|
1,45
|
0,39
|
0,43
|
0,43
|
0,43
|
1,45
|
1,45
|
1,39
|
1,39
|
Примечание. Всего рабочих дней -275, всего
рабочих часов- 6168.
Для заполнения таблицы 1 рассчитаем, пользуясь
исходными данными, зимние и летние часовые расходы газа цехами:
Расход газа на производственные
нужды летом:
[1.1]
Расход газа на производственные
нужды зимой:
[1.2]
Умножив получившиеся расходы на
соответствующее количество рабочих часов, найдем необходимые расходы газов.
Расход газа на производственные
нужды за год:
Для нахождения газовых расходов в
нм3 воспользуемся следующими формулами:
на коммунально-бытовые нужды:
,,
где [1.3] Вк/б - годовой расход газа
на коммунально-бытовые услуги;
(Вк/б)n,%
- процентный расход газа на коммунально-бытовые услуги за данный месяц;
n - порядковый номер
месяца (n =1¸12);
на отопление:
, , где [1.4]
Вот - годовой расход газа на
отопление;
(Вот)n,% -
процентный расход газа на отопление за данный месяц;
n -
порядковый номер месяца (n =1¸12);
Распределение по месяцам годового
количества газа, расходуемого на отопление и коммунально-бытовые нужды (включая
горячее водоснабжение)
Таблица 2
Месяцы
года
|
Размерность
|
I
|
II
|
III
|
IV
|
V
|
VI
|
VII
|
На
ото-
|
%
|
19,2
|
16
|
14,2
|
9,1
|
2,4
|
1,1
|
1,0
|
пление
|
нм3×106
|
1,15
|
0,96
|
0,85
|
0,55
|
0,15
|
0,07
|
0,06
|
На
к/б
|
%
|
11,1
|
11,1
|
10,9
|
9
|
6,7
|
5,3
|
5
|
нужды
|
нм3×106
|
0,78
|
0,78
|
0,76
|
0,63
|
0,47
|
0,37
|
0,35
|
Сумма
на к/б и отопл.
|
нм3×106
|
1,93
|
1,74
|
1,61
|
1,18
|
0,62
|
0,44
|
0,41
|
На
отопление
|
%
|
0,9
|
1,9
|
7,7
|
12
|
14,5
|
100
|
|
нм3×106
|
0,05
|
0,11
|
0,46
|
0,72
|
0,87
|
6
|
На
к/б нужды
|
%
|
4,7
|
5,6
|
8,2
|
10,7
|
11,7
|
100
|
|
нм3×106
|
0,33
|
0,39
|
0,57
|
0,75
|
0,82
|
7
|
Сумма
на к/б и отопл.
|
нм3×106
|
0,38
|
0,5
|
1,03
|
1,47
|
1,69
|
11
|
Используя данные таблиц 1и 2, составляем сводную
таблицу 3, на основании которой строится годовой график расхода газа объектом
газоснабжения. Этот график дает наглядное представление о структуре потребления
газа по всему объекту газоснабжения и о распределении расхода газа по месяцам
года.
Зная расчетный годовой расход газа на
производственные нужды Впр, рассчитываем суммарный его расход по объекту
газоснабжения
[1.5]
и полученный результат заносим в
таблицу.
Суммарный расход газа объектом
газоснабжения по месяцам, нм3
Таблица 3
Группа
потребителей
|
Обоз-
наче-
|
М
|
е
г
|
с
о
|
я
д
|
ц
а
|
ы
|
|
ние
|
I
|
II
|
III
|
IV
|
V
|
VI
|
Отопление
|
Вот
|
1,15
|
0,96
|
0,85
|
0,55
|
0,15
|
0,07
|
К/б
нужды
|
Вк/б
|
0,78
|
0,78
|
0,76
|
0,63
|
0,47
|
0,37
|
Промышленное
потребление
|
Впр
|
1,39
|
1,32
|
1,45
|
0,39
|
0,43
|
Сумма
|
Вобщее
|
3,32
|
3,06
|
3,06
|
2,63
|
1,01
|
0,87
|
Группа
потребителей
|
Обоз
наче-
|
|
|
|
|
|
|
Всего
за
|
|
ние
|
VII
|
VIII
|
IX
|
X
|
XI
|
XII
|
год
|
Отопление
|
Вот
|
0,06
|
0,05
|
0,11
|
0,46
|
0,72
|
0,87
|
6
|
К/б
нужды
|
Вк/б
|
0,35
|
0,33
|
0,39
|
0,57
|
0,75
|
0,82
|
7
|
Промышленное
потребление
|
Впр
|
0,43
|
0,43
|
1,45
|
1,45
|
1,39
|
1,39
|
12,97
|
Сумма
|
Вобщее
|
0,84
|
0,81
|
1,95
|
2,48
|
2,86
|
3,08
|
25,97
|
|
|
|
|
|
|
|
|
|
|
Теперь остаётся, пользуясь данными таблицы 3,
определить расчетный максимально-часовой расход газа в зимний и
минимально-часовой его расход в летний период.
Максимально-часовой расход газа на отопление
рассчитывается для самых холодных зимних суток года по формуле
, где [1.6]
(Вот)мм- месячный расход газа на
отопление для месяца максимального расхода газа (берётся из таблицы 3.Обычно
это январь месяц);
n- число календарных
дней для данного месяца;
tвн- средняя
температура внутри отапливаемого помещения, tвн=
18°C;
tн,ср- средняя
температура наружного воздуха в расчетном месяце. Принимается в зависимости от
климатического пояса. Для Республики Беларусь она может быть принята равной -7°C;
tн,м- максимально
расчетная температура наружного воздуха для данного зимнего месяца, также
зависящая от климатического пояса. Для Республики Беларусь она может быть
принята равной -24°C;
Летом расхода газа на отопление производственных
и жилых помещений по существу нет. Есть лишь сравнительно небольшой его расход
на цели горячего водоснабжения жилого сектора. При определении же
минимально-часового расхода газа в году его можно не учитывать, так как минимум
расхода приходится на ночные часы, а в это время водоразбор в квартирах
отсутствует.
Максимально-часовой расход газа зимой на
коммунально-бытовые нужды определяется по формуле
, где [1.7]
(Вк/б)max.м-
месячный расход на коммунально-бытовые нужды для месяцев максимального в году
общего расхода газа( выбирается из таблицы 3);
n- число календарных
дней этого месяца;
(Вк/б)max.м
- расход газа на коммунально-бытовые нужды за
неделю;
a - коэффициент,
определяющий долю максимально-суточного расхода газа на коммунально-бытовые
нужды в пределах недели (обычно это конец рабочей недели - пятница). В расчетах
он может быть принят равным 0,18.
b- коэффициент,
определяющий долю максимально-часового расхода газа на коммунально-бытовые
нужды в пределах зимних суток. В расчетах этот коэффициент может быть принят
равным 0,109.
,
Аналогично этому определяется и
минимально-часовой, в течение всего года, расход газа летом на
коммунально-бытовые нужды. Минимально-часовой расход потребуется для оценки
режима работы принятых на ГРП регуляторов давления.
Имеем
, где [1.8]
(Вк/б)min,м-
расход газа на коммунально-бытовые нужды для месяца минимального в году расхода
газа( выбирается из таблицы 3);
n`- число
календарных дней этого месяца;
a`- коэффициент
минимально-суточного расхода газа на коммунально-бытовые нужды в пределах
недели (обычно это выходной день). В расчетах он может быть принят равным
0,129.
b`- коэффициент
минимально-часового расхода газа на коммунально-бытовые нужды в пределах летних
суток (обычно это ночные часы). В расчетах этот коэффициент может быть принят
равным 0,001.
,
Что касается минимально и максимально-часовых в
году расходов газа на промышленные нужды (Впр)min
и (Впр)max, то они
указаны в задании.
Результаты всех выполненных расчетов сведем в
таблицу 4.
Сводная таблица расхода газа по объекту
Таблица 4
N° пп
|
Категория
|
расхода
|
Размерность
|
Отопление
|
К/б
нужды
|
Пром.
нужды
|
Всего
|
1
|
Годовой
|
расход
|
нм3×106
|
6
|
7
|
12,97
|
25,97
|
2
|
Месячный
|
максим.
|
нм3×106
|
1,15
|
0,82
|
1,45
|
3,42
|
|
расход
|
миним.
|
нм3×106
|
0,05
|
0,33
|
0,39
|
0,67
|
3
|
Часовой
|
максим.
|
нм3/час
|
2596,77
|
3632,87
|
2750
|
8979,64
|
|
расход
|
миним.
|
нм3/час
|
-
|
9,61
|
820
|
829,61
|
Годовой график потребления газа имеет вид
(рис.1):
Рис.1
2. Выбор общей схемы подачи газа
заданным потребителям и составление расчетной схемы
После определения расчетных
(максимально-часовых) расходов газа всеми потребителями, питающимися от заводского
газопровода, составляем общую схему газопровода.
Схема расположения заводского ГРП и
газопровода составляется на основании исходных данных. На этой схеме условно
изображаются и те здания, куда по заданию подводится газ от распределительного
межцехового газопровода. На основе такой схемы, исходного задания и таблицы 4
составляется расчетная схема.
Верхняя часть расчетной схемы
представляет собой подлежащие расчету участки общезаводского распределительного
газопровода. В левой стороне показан участок до ГРП, а в правой - межцеховой
газопровод (после РД).
Участок газопровода до ГРП
рассчитывается с запасом по производительности в 25%, имея в виду перспективное
увеличение потребления газа. В связи с этим
; [2.1]

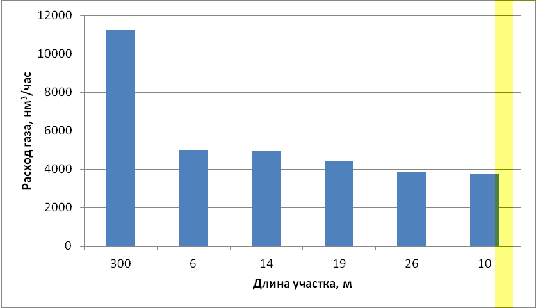

Схема, иллюстрирующая расход газа часовой
по участкам приведена
ниже
Имеем: ;
; ;
; ;
Сводная таблица для построения расчётной
схемы
Таблица 5
Определяемая
величина
|
Расход
|
Длина
|
|
нм3/ч
|
м
|
|
|
|
Объём
газа до ГРП
|
11224,55
|
300
|
1-ый
участок
|
4994,91
|
6
|
2-ой
участок
|
4944,91
|
14
|
3-ий
участок
|
4444,91
|
19
|
4-ый
участок
|
3844,91
|
26
|
5-ый
участок
|
3744,91
|
10
|
По результатам расчетов и в соответствии с
исходными данными строим расчетную схему (рис. 2):
Рис.2
3.. Гидравлический расчет межцехового
газопровода низкого давления
Из расчетной схемы видно, что расчетный расход
газа Vдо ГРП убывает в
направлении от первого к последнему рассматриваемому участку. Соответственно,
диаметр участков должен либо уменьшаться (при сохранении задаваемой скорости
газа) или оставаться неизменным. Во втором случае будет наблюдаться уменьшение
скорости газа по его ходу к последнему расчетному участку.
Расчет участков газопровода после ГРП сводиться
к подбору их диаметров с тем, чтобы при этом наиболее полно выполнялись
условия:
а) значение всех
участков после ГРП не должно превышать 0,5hк;
б) общий перепад давления должен, по
возможности, равномерно распределяться между отдельными участками межцехового
газопровода и
в) диаметры смежных участков нужно
уменьшать в направлении от ГРП (без значительных скачков).
Принимаем скорость газа w =
15 м/с . [1]
Для более наглядного расчета
составим таблицу, в которую внесём все расчетные величины, [1]:
- , нм3/ч - расчетный расход
газа;
- , м - принятый диаметр; [3.1]
- - коэффициент
местных
сопротивлений;
- - сумма коэффициентов местных
сопротивлений;
- - коэффициент сопротивления
конденсатоотводчика;
- , м - условная длина;
- , м - условное увеличение
длины участка вследствие наличия местных сопротивлений; [3.2]
- , м - фактическая длина;
- , м - приведенная длина;
[3.3]
- , Па - потери давления;
- , Па - потеря напора на участке.
[3.4]
Рассчитываем диаметры трубопроводов, [2]:
Dy1= м;
Dy2= м;
Dy3= м;
Dy4= м;
Dy5= м;
Принимаем диаметры , [2]: Dy1= 0,35 м; Dy2= 0,35 м; Dy3= 0,35 м;
Dy4= 0,30 м; Dy5= 0,30 м.
Имея таблицу h=f(V,d) для газа
Шебелинка [2] и задаваясь принятыми диаметрами при расходе V для
соответствующих участков, находим для каждого из участков значения h и lэ, которые
заносим в таблицу 6.
Условное увеличение длины участков
из-за наличия местных сопротивлений, [1]:
Значения приведенных длин участков, потерь
напора на участках, а также все приведенные в пункте 3 результаты расчетов
представлены в таблице 6.
Таблица 6
N участка
|
Расчётный
расход газаVi, нм3/ч
|
Диаметр
Dy, мм
|
Вид
местных сопроти- влений
|
Расчёт
местных сопротивлений
|
|
|
|
|
|
Количество
|
значение
ζ
|
∑ζ
на
участке
|
|
1
|
4994,91
|
350
|
конд
|
1
|
0,5
|
0,5
|
|
2
|
4944,91
|
350
|
поворот
|
2
|
0,53
|
1,06
|
|
3
|
4444,91
|
350
|
поворот
|
1
|
0,53
|
0,53
|
|
4
|
3844,91
|
300
|
-
|
-
|
-
|
-
|
|
5
|
3744,91
|
300
|
поворот/задв/конд
|
1/1/2
|
0,51/0,42/0,5
|
1,43
|
|
1
|
26,8
|
13,4
|
6
|
19,4
|
2,01
|
88,6
|
2
|
26,8
|
28,41
|
14
|
42,41
|
1,97
|
54,1
|
3
|
26,8
|
14,2
|
19
|
33,2
|
1,53
|
30,6
|
4
|
26,568
|
0
|
26
|
26
|
2,67
|
143,9
|
5
|
26,369
|
37,71
|
10
|
47,71
|
2,41
|
72,6
|
|
|
|
|
|
|
|
|
|
|
Правильность расчёта межцехового газопровода
низкого давления проверяется при выполнении соотношения, [1]:
∑∆р ≤ 0,5· hк
, т.е. [3.5]
,6+54,1+30,6+143,9+72,6≤ 0,5·80·9,865 ,
т.е. 389,8 ≤ 394,6, где
hk-давление у
последнего цеха, Па.
hk=80мм
вод.ст.=80· 9,865=789,2 Па, [1].
Таким образом, можно сделать вывод, что расчёт
выполнен, верно.
Давление за РД, [1]:
Р2=рат+ hк+
∑∆р=98650+789,2+389,8=99829Па. [3.6]
4. Гидравлический расчет газопровода среднего
давления (от ввода до ГРП), а также подбор фильтров и регуляторов давления
При подборе диаметра газопровода на участке до
ГРП особых ограничений по по перепаду давлений нет. Однако с целью поддержания
максимальной скорости газа и экономии металла будем выбирать минимально
возможный диаметр. Необходимый запас давления перед РД создадим исходя из
требуемого значения давления за ним и учитывая вероятность снижения в
эксплуатации начального давления по сравнению с заданным. Такой запас можно
считать достаточным, если давление перед РД будет равно, [1]:
. [4.1]
Известно, что отношение , [1], для
определенного вида газа и характера движения зависит только от объема
проходящего газа и диаметра газопровода.
При расчете значения А для области
гидравлической шероховатости используем формулу, предварительно задавшись
диаметром газопровода d=200…250 мм, взяв d=200 мм:
. [4.2]
Коэффициент местного сопротивления
на предохранительном клапане ξпк=5, [1].
Коэффициент местного сопротивления
на конденсатоотводчике ξк=2, [1].
Коэффициент местного сопротивления
при повороте (2 поворота на участке) и на задвижках (5 задвижки на участке)
выбираем по приведенным ранее значениям в зависимости от диаметра: ξп=0,49 и ξз=0,46, [1].
Значения местных коэффициентов на
фильтре, счётчике или диафрагме не учитываются.
Таким образом, значение суммарного
коэффициента местных сопротивлений
∑ξ= ξпк + ξк + ξп +ξз=5+2+2·0,49+5·0,46=10,28.
[4.3]
Значение условной длины lэ для
газопроводов среднего и высокого давления зависит только от величины условного
диаметра, [1], таблица 7:
Таблица 7
d
|
50
|
70
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
lэ
|
2,3
|
3,2
|
3,9
|
5
|
6,7
|
8,7
|
13
|
17,4
|
22
|
Условное увеличение длины участка вследствие
наличия местных сопротивлений,
=13·10,28=133,64м. [4.4]
Фактическая длина =350 м.
Приведенная длина , [1], =133,64+350=483,64
м. [4.5]
Конечное давление, [1]:
, где [4.6]
давление на вводе, ата; , [1].
Полученное давление удовлетворяет указанному
выше промежутку:
Рк=148960 Па принадлежит промежутку
Р1=149743,5…159726,4Па.
Выбор регулятора давления (РД) для ГРП
В настоящее время для расходов газа больше
800-1000 нм3/час на ГРП промышленных предприятий повсеместно используются
регуляторы давления типа РДУК-2 с пилотом Казанцева:
РДУК-2-35: dкл=35мм;
пропускная способность V∑Г=1000нм3/ч;
РДУК-2-50: dкл=50мм;
пропускная способность V∑Г=1400нм3/ч;
РДУК-2-100: dкл=100мм;
пропускная способность V∑Г=2700;
6000нм3/ч;
РДУК-2-200: dкл=140мм;
пропускная способность V∑Г=12000нм3/ч.
Все регуляторы давления РДУК-2 пригодны для
установки на давление за собой в интервале 0,005-6 ати.
Для нахождения расчётной пропускной способности
намеченного к установлению РД применяем формулу, [1]:
Vр.пр=Vт·нм3/час, где
(∆р)т=98650 Па, (р2)т=99636
Па, [1]; [4.7]
Регулятор давления подбирают так,
чтобы загрузка была не более 85% и не менее 10%.
(Bmax / Vр
пр)=(2082,25+2960/5667,25)·100=88%;
(Bmin / Vр
пр)=(880+5,53/5667,25)·100=15,63%;
Окончательно принимаем РДУК-2-100 с
клапаном диаметром 100 мм, паспортная пропускная способность которого ∑Vг=6000
нм3/ч.
Заключение
Был произведен расчет общезаводского
газопровода с заданными нагрузками Вк/б (на коммунально-бытовые нужды), Вот (на
отопление), В1, В2, В3, В4, В5 (по цехам завода соответственно) и давлениями
вначале газопровода и у последнего цеха. В результате расчета мы определили
расходы газа по объекту газоснабжения (,,,,Впр в месяц и в год), а также общий
расход газа по объекту. Далее был предложен ситуационный план (согласно
заданию), на котором указаны месторасположение цехов, расчетные участки,
отводы, задвижки, конденсатоотводчики и т.д. Согласно ситуационному плану,
строилась общая расчетная схема, на которой указывались длины участков и
расходы газа (объемные), проходящие через определенные сечения газопровода.
После этого расчета был произведен
гидравлический расчет межцехового газопровода низкого давления. В результате
этого расчета были подобраны диаметры труб газопровода, с учетом условий
равномерного распределения потерь по участкам газопровода, постепенным
уменьшением диаметров при продвижении к последнему потребителю тупикового
газопровода и суммы всех потерь, не превышающей половины конечного давления в
газопроводе.
Окончанием расчета является гидравлический
расчет газопровода среднего давления (от ввода до ГРП), а также подбор
регулятора давления. В результате этого расчета определили диаметр трубопровода
до ГРП, с учетом условия ограничения по давлению. Затем приступили к выбору
регулятора давления для ГРП. При подборе РД была определена его пропускная
способность, также в соответствии с ограничением по загрузке был выбран РД и
просчитаны его максимальные и минимальные загрузки.
На этом расчет газопровода был
закончен.
Литература
1 Несенчук
А.П. Промышленные теплотехнологии: Методики и инженерные расчеты оборудования
высокотемпературных теплотехнологий машиностроительного и металлургического
производства. Учеб./ Мн.: Выш.шк., 1998. - 422 с.: ил.
2 Стаскевич
Н.Л.Справочное руководство по газоснабжению. Л.: Гостопттехиздат, 1960. - 875
с.; ил.
