Знакомство с программой Micro-cap
ФЕДЕРАЛЬНОЕ
АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
РЯЗАНСКИЙ
ГОСУДАРСТВЕННЫЙ РАДИОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Лабораторная
работа
"Знакомство
с программой Micro-cap"
Выполнил:
Ивачева В. С.
Проверил:
Ефименко А. А.
Знаменск
2012
Цель работы
Знакомство с интерфейсом программы
схемотехнического проектирования и моделирования MC8DEMO
и
приобретение навыков графического ввода и редактирования электрических
принципиальных схем в формате схем MC
Ход работы
интерфейс программа
моделирование micro-cap
1) Запустила программу MC
) Ознакомилась со структурой окна
программы MC, основными

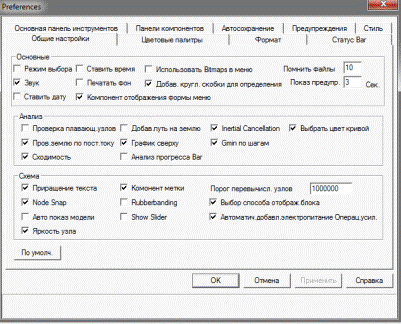

разделами меню команд и пиктограммами строки инструментов. Пользуясь закладкой Main
Tool Bar диалогового окна Preferences,
ознакомилась
с пиктограммами для каждого из разделов меню команд.
) Используя команду Text
mode, создала
заголовок данной лабораторной работы, поместив его в верхней части окна
) Нанесла на экран координатную сетку.
Используя пиктограммы строки инструментов, вывела в рабочее окно поочередно
компоненты электрических схем (земля, резистор, конденсатор и т. д.).

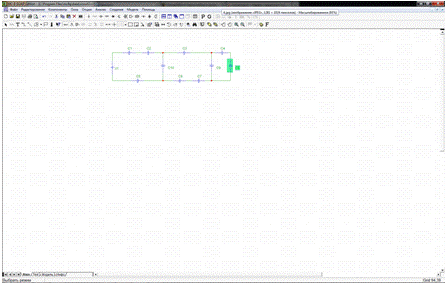

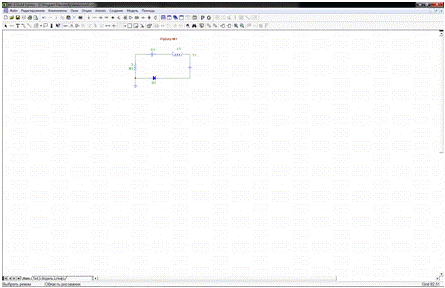

) Создала замкнутую электрическую цепь,
состоящую из источника постоянного напряжения и десяти конденсаторов.
) Собрала схему
где V1 -
IMPULSE

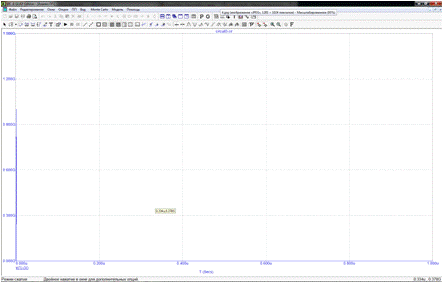

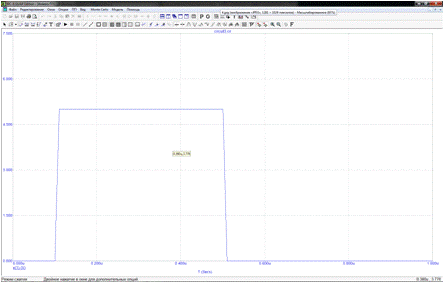

Получила график сигнала дельта функции

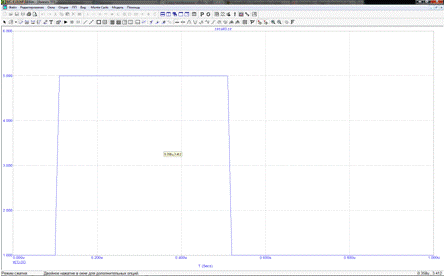

где V1 - PULSE
где V1 -

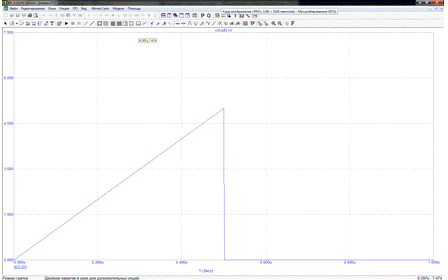

SAWTOOTH
где V1 - SQUARE
где V1 -

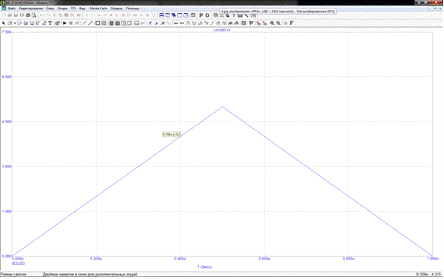

TRIANGLE

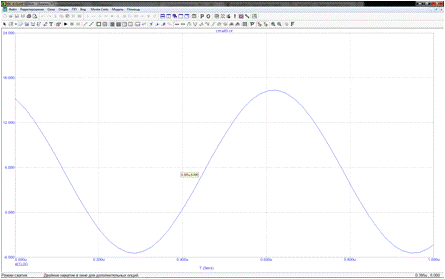

) Выполнила 7 пункт, выбрав в качестве
источника сигнала генератор синусоидального напряжения. Установила модель
генератора "GENERAL" и
задала следующие атрибуты: F = 1,5x106
Гц;
А = 12 В; DC = 6 В; PH
=
900; RS =
100 Ом; RP = 0 с; TAU
=
0 с.
) Выполнила 7 пункт, выбрав в качестве
генератора сигнала независимый источник напряжения Voltage
Source. Меняя
в окне установки параметров сигнала тип сигнала, получила графики:
Контрольные вопросы
1. Какими тремя способами можно ввести в
рабочее окно схем простые компоненты?
Для добавления элемента в схему его нужно
выбрать в меню Component. Наиболее часто встречающиеся компоненты размещаются
на специальных панелях для ускорения их поиска
. Как задать атрибуты компонентов схемы?
После ввода компонента появляется диалоговое
окно атрибутов. Простейшие компоненты, такие как резистор, конденсатор и т. п.
имеют минимальный набор атрибутов, к которым относятся позиционное значение
PART и номинальное значение параметров VALUE
. Какие действия выполняются с помощью
команд Grid Text, Attribute Text, Node
numbers, Pin Connections, Rubberbanding?
Grid Text - Высвечивание
всех текстовых надписей
Attribute Text - Высвечивание
обозначений компонентов
Node numbers - Вывод
номеров узлов схемы
Pin Connections - Обозначение
выводов всех компонентов
Rubberbanding - Перемещение
компонентов вместе с присоединенными к ним проводниками
. Как определить координаты произвольной
точки графика?Tag - нанесение на график значений координат X, выбранной точки.
Формат представления чисел задается параметром Analysis Plot Tags на закладке
Format окна Preferences
. Как измерить расстояние по горизонтали
(по
вертикали) между двумя выбранными точками графика?Tag - нанесение расстояния по
горизонтали между двумя выбранными точками графика. Формат представления чисел
задается параметром Analysis Plot Tags на закладке Format окна PreferencesTag -
нанесение расстояния по вертикали между двумя выбранными точками графика.
Формат представления чисел задается параметром Analysis Plot Tags на закладке
Format окна Preferences
6. Какая информация выводится
в окне графиков в режиме электронного курсора (Cursor)?
Cursor - режим
электронного курсора для считывания координат одной или двух точек на графике,
имя переменной которого подчеркнуто
. Как переместить курсор к следующему
пику
(впадине)
графика, расположенному слева или справа от текущего положения электронного
курсора?
Peak - перемещение курсора к
следующему пику, расположенному слева или справа от текущего положения курсора
Valley - перемещение курсора к
следующей впадине, расположенной слева или справа от текущего положения курсора
8. Как переместить курсор к наиболее
высокой
(низкой)
точке графика?
High - перемещение курсора к
наиболее высокой точке графика
9. Как переместить курсор к ближайшей
точке перегиба, расположенной слева или справа от текущего положения курсора?
Inflection - перемещение курсора к
следующей точке перегиба
10. Как нанести на график координаты
левого(правого) курсора?Left Cursor - нанесение на график координат левого
курсораRight Cursor - нанесение на график координат правого курсора
. Как нанести на график размерные линии
между точками графика, отмеченными левым и правым курсорами, и указания
расстояния между ними по горизонтали (по
вертикали)?Horizontal - нанесение на график размерных линий между точками
графика, отмеченными левым и правым курсорами, и указание расстояния между ними
по горизонталиVertical - нанесение на график размерных линий между точками
графика, отмеченными левым и правым курсорами, и указание расстояния между ними
по вертикали
. Как задать параметры генератора Pulse
Sourсe
(Sine Sourсe)?
Источники импульсного напряжения
(Pulse source)
Формат схем:
Атрибут PART: <имя>
Атрибут MODEL: <имя модели>
Параметры модели источника задаются в директиве
.MODEL <имя модели> PUL ([список
параметров])
Источник синусоидального напряжения (Sine
source)
Формат схем:
Атрибут PART: <имя>
Атрибут MODEL: <имя модели> SIN ([список
параметров)].
. Как задать параметры генератора Voltage
Sourсe(модель
Pulse или Sin)?
На рисунке показан периодический импульсный
сигнал U(t), который в МС8 можно получить с помощью источников Pulse Source и
Voltage Source. На графике отмечены характерные точки сигнала:и U2 -
минимальное и максимальное значения сигнала;m - амплитуда сигнала;и Т2 - начало и конец переднего фронта
импульса;
Т3 и Т4 - начало и конец заднего фронта
импульса;
Т - период повторения импульсов;
τ 1 и τ
2 - длительность переднего и заднего фронта импульса;
τ - длительность
вершины импульса.
Иногда невозможно точно определить
начало или конец фронта импульса (или самого импульса). Тогда длительность
фронта импульса принято измерять по точкам графика, соответствующим уровням 0,1
и 0,9 от амплитуды сигнала Um ,
а длительность импульса - по уровню 0,5.

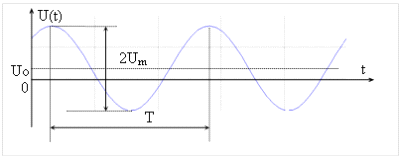

Математической моделью
синусоидального сигнала может служить выражение U(t)= U0 + Um·sin(2π
ft+φ ), где U0 - постоянная составляющая, Um - амплитуда сигнала, φ
- начальная фаза, f - частота гармонического колебания
(период колебания T = 1/f). График функции U(t) показан на рисунке. В программе
МС8 синусоидальный сигнал U(t) моделируется с помощью источников Sine Source и
Voltage Source.
