По данным исследователей, около 80% всех дефектов, которые выявляются в процессе производства и использования изделий, обусловлены недостаточным качеством процессов разработки концепции изделия, конструирования и подготовки его производства. Около 60% всех сбоев, которые возникают во время гарантийного срока изделия, имеют свою причину в ошибочной, поспешной и несовершенной разработке. По данным исследовательского отдела фирмы Дженерал Моторс, США, при разработке и производстве изделия действует правило десятикратных затрат - если на одной из стадий круга качества изделия допущена ошибка, которая выявлена на следующей стадии, то для ее исправления потребуется затратить в 10 раз больше средств, чем если бы она была обнаружена во-время. Если она была обнаружена через одну стадию - то уже в 100 раз больше, через две стадии - в 1000 раз и т.д. Концепция всеобщего менеджмента качества требует изменения подхода к разработке новой продукции, поскольку ставится вопрос не просто поддержания определенного, пусть и достаточно высокого, уровня качества, а удовлетворенность потребителя.

Серьезная работа по повышению деловой культуры, которая необходима для общего подъема качества во всех звеньях, во многом касается технологий разработки и подготовки производства продукции. Для того, чтобы снизить затраты, учесть в большей степени пожелания потребителей и сократить сроки разработки и выхода на рынок продукции, применяют специальные технологии разработки и анализа разработанных изделий и процессов:

технологию развертывания функций качества (QFD - Quality Function Deployment), которая представляет из себя технологию проектирования изделий и процессов, позволяющую преобразовывать пожелания потребителя в технические требования к изделиям и параметрам процессов их производства;

функционально - стоимостный анализ (ФСА) - технологию анализа затрат на выполнение изделием его функций; ФСА проводится для существующих продуктов и процессов с целью снижения затрат, а также для разрабатываемых продуктов с целью снижения их себестоимости;

FMEA - анализ (Failure Mode and Effects Analysis) - технологию анализа возможности возникновения и влияния дефектов на потребителя; FMEA проводится для разрабатываемых продуктов и процессов с целью снижения риска потребителя от потенциальных дефектов;

функционально - физический анализ (ФФА) - технология анализа качества предлагаемых проектировщиком технических решений, принципов действия изделия и его элементов; ФФА проводится для разрабатываемых продуктов и процессов.

При внедрении систем качества по стандартам ИСО 9000 требуется, чтобы производитель внедрял методы анализа проектных решений, причем такому анализу должны подвергаться как входные данные проекта, так и выходные. Поэтому предприятия, создающие или развивающие системы качества, обязательно применяют либо типовые технологии анализа (ФСА, FMEA, ФФА), либо используют собственные технологии с аналогичными возможностями. Использование типовых технологий предпочтительно, поскольку результаты понятны не только производителю, но и потребителю, и в полной мере выполняют функцию доказательств качества.

Функционально - стоимостной анализ (ФСА)

ФСА начал активно применяться в промышленности начиная с 60-х годов, прежде всего в США. Его использование позволило снизить себестоимость многих видов продукции без снижения ее качества и оптимизировать затраты на ее изготовление. ФСА остается и по сей день одним из самых популярных видов анализа изделий и процессов. ФСА является одним из методов функционального анализа технических объектов и систем, к этой же группе методов относятся ФФА и FMEA. Все виды функционального анализа основываются на понятии функции технического объекта или системы - проявлении свойств материального объекта, заключающегося в его действии (воздействии или противодействии) по изменению состояния других материальных объектов. При проведении ФСА определяют функции элементов технического объекта или системы и проводят оценку затрат на реализацию этих функций с тем, чтобы эти затраты, по возможности, снизить. Проведение ФСА включает следующие основные этапы:

1-й этап: этап последовательного построения моделей объекта ФСА (компонентной, структурной, функциональной); модели строят или в форме графов, или в табличной (матричной) форме;

2-й этап: этап исследования моделей и разработки предложений по совершенствованию объекта анализа.

Эти же этапы характерны и для других методов функционального анализа - ФФА и FMEA.

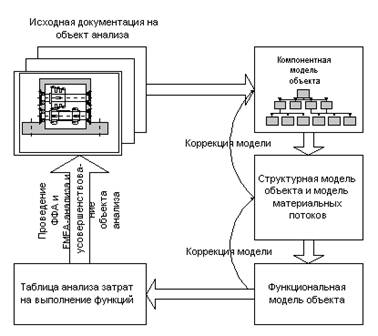

Рисунок 1: Схема процесса ФСА

На рис.1 представлена общая схема процесса ФСА. Нужно отметить, что ФСА - анализ является мощным инструментом для создания техники и технологий, не только обеспечивающей удовлетворение запросов потребителя, но и сокращающей затраты производителя.

FMEA-анализ

FMEA - анализ в настоящее время является одной из стандартных технологий анализа качества изделий и процессов, поэтому в процессе его развития выработаны типовые формы представления результатов анализа и типовые правила его проведения.

Этот вид функционального анализа используется как в комбинации с ФСА или ФФА - анализом, так и самостоятельно. Он позволяет снизить затраты и уменьшить риск возникновения дефектов. FMEA - анализ, в отличии от ФСА, не анализирует прямо экономические показатели, в том числе затраты на недостаточное качество, но он позволяет выявить именно те дефекты, которые обуславливают наибольший риск потребителя, определить их потенциальные причины и выработать корректировочные мероприятия по их исправлению еще до того, как эти дефекты проявятся и, таким образом, предупредить затраты на их исправление.

Как правило, FMEA-анализ проводится не для существующей, а для новой продукции или процесса. FMEA-анализ конструкции рассматривает риски, которые возникают у внешнего потребителя, а FMEA-анализ процесса - у внутреннего потребителя. FMEA - анализ процессов может проводиться для:

бизнес - процессов (документооборота, финансовых процессов и т.д.);

процесса эксплуатации изделия потребителем.

Последний вид анализа процесса удобно проводить на стадии разработки концепции изделия перед проведением FMEA-анализа конструкции.

FMEA-анализ процесса производства обычно производится у изготовителя ответственными службами планирования производства, обеспечения качества или производства с участием соответствующих специализированных отделов изготовителя и, при необходимости, потребителя. Проведение FMEA процесса производства начинается на стадии технической подготовки производства и заканчивается своевременно до монтажа производственного оборудования. Целью FMEA-анализа процесса производства является обеспечение выполнения всех требований по качеству запланированного процесса производства и сборки путем внесения изменений в план процесса для технологических действий с повышенным риском.

FMEA-анализ бизнес-процессов обычно производится в том подразделении, которое выполняет этот бизнес - процесс. В его проведении, кроме представителей этого подразделения, обычно принимают участие представители службы обеспечения качества, представители подразделений, являющихся внутренними потребителями результатов бизнес-процесса и подразделений, участвующих в соответствии с матрицей ответственности в выполнении стадий этого бизнес-процесса. Целью этого вида анализа является обеспечение качества выполнения спланированного бизнес-процесса. Выявленные в ходе анализа потенциальные причины дефектов и несоответствий позволят хотя бы "начерно" определить, почему система неустойчива. Выработанные корректировочные мероприятия должны обязательно предусматривать внедрение статистических методов регулирования, в первую очередь на тех операциях, для которых выявлен повышенный риск.

FMEA-анализ конструкции может проводиться как для разрабатываемой конструкции, так и для существующей. В рабочую группу по проведению анализа обычно входят представители отделов разработки, планирования производства, сбыта, обеспечения качества, представители опытного произ-водства. Целью анализа является выявление потенциальных дефектов изде-лия, вызывающих наибольший риск потребителя и внесение изменений в конструкцию изделия, которые бы позволили снизить такой риск. FMEA - анализ процесса эксплуатации обычно проводится в том же составе, как и FMEA - анализ конструкции. Целью проведения такого анализа служит формирование требований к конструкции изделия, обеспечивающих безопасность и удовлетворенность потребителя, т.е. подготовка исходных данных как для процесса разработки конструкции, так и для последующего FMEA - анализа конструкции.

Технология проведения FMEA - анализа.

FMEA - анализ включает два основных этапа:

этап построения компонентной, структурной, функциональной и потоковой моделей объекта анализа; если FMEA-анализ проводится совместно с ФСА или ФФА - анализом (на практике обычно именно так и происходит), используются ранее построенные модели;

этап исследования моделей, при котором определяются:

потенциальные дефекты для каждого из элементов компонентной мо-дели объекта; такие дефекты обычно связаны или с отказом функционального элемента (его разрушением, поломкой и т.д.) или с неправильным выполнением элементом его полезных функций (отказом по точности, производи-тельности и т.д.) или с вредными функциями элемента; в качестве первого шага рекомендуется перепроверка предыдущего FMEA-анализа или анализ проблем, возникших за время гарантийного срока; необходимо также рас-сматривать потенциальные дефекты, которые могут возникнуть при транспортировке, хранении, а также при изменении внешних условий (влажность, давление, температура);

потенциальные причины дефектов; для их выявления могут быть ис-пользованы диаграммы Ишикавы, которые строятся для каждой из функций объекта, связанных с появлением дефектов;

потенциальные последствия дефектов для потребителя; поскольку каж-дый из рассматриваемых дефектов может вызвать цепочку отказов в объекте, при анализе последствий используются структурная и потоковая модели объ-екта;

возможности контроля появления дефектов; определяется, может ли дефект быть выявленным до наступления последствий в результате предусмотренных в объекте мер по контролю, диагностике, самодиагностике и др.;

параметр тяжести последствий для потребителя В; это - экспертная оценка, проставляемая обычно по 10-ти балльной шкале; наивысший балл проставляется для случаев, когда последствия дефекта влекут юридическую ответственность;

параметр частоты возникновения дефекта А; это - также экспертная оценка, проставляемая по 10-ти балльной шкале; наивысший балл проставляется, когда оценка частоты возникновения составляет 1/4 и выше;

параметр вероятности не обнаружения дефекта Е; как и предыдущие параметры, он является 10-ти балльной экспертной оценкой; наивысший балл проставляется для "скрытых" дефектов, которые не могут быть выявлены до наступления последствий;

параметр риска потребителя RPZ; он определяется как произведение В х А х Е; этот параметр показывает, в каких отношениях друг к другу в настоящее время находятся причины возникновения дефектов; дефекты с наибольшим коэффициентом приоритета риска (RPZ больше, либо равно 100...120) подлежат устранению в первую очередь.

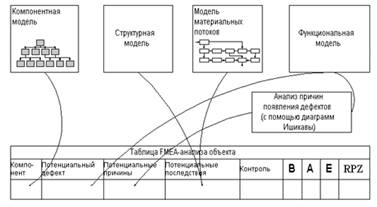

Рисунок 2: Схема FMEA-анализа

Рекомендуется рассматривать "направления воздействия" корректиро-вочных мероприятий в следующей последовательности :

Исключить причину возникновения дефекта. При помощи изменения конструкции или процесса уменьшить возможность возникновения дефекта (уменьшается параметр А).

Воспрепятствовать возникновению дефекта. При помощи статистиче-ского регулирования помешать возникновению дефекта (уменьшается параметр А).

Снизить влияние дефекта. Снизить влияние проявления дефекта на за-казчика или последующий процесс с учетом изменения сроков и затрат (уменьшается параметр В).

Облегчить и повысить достоверность выявления дефекта. Облегчить выявление дефекта и последующий ремонт (уменьшается параметр Е).

По степени влияния на повышение качества процесса или изделия кор-ректировочные мероприятия располагаются следующим образом:

изменение структуры объекта (конструкции, схемы и т.д.);

изменение процесса функционирования объекта (последовательности операций и переходов, их содержания и др.);

улучшение системы качества.

Часто разработанные мероприятия заносятся в последующую графу таб-лицы FMEA-анализа. Затем пересчитывается потенциальный риск RPZ после проведения корректировочных мероприятий. Если не удалось его снизить до приемлемых приделов (малого риска RPZ<40 или среднего риска rpz<100), разрабатываются дополнительные корректировочные мероприятия и повторяются предыдущие шаги.

По результатам анализа для разработанных корректировочных мероприя-тий составляется план их внедрения. Определяется:

в какой временной последовательности следует внедрять эти мероприятия и сколько времени проведение каждого мероприятия потребует, через сколько времени после начала его проведения проявится запланированный эффект;

кто будет отвечать за проведение каждого из этих мероприятий и кто будет конкретным его исполнителем;

где (в каком структурном подразделении организации) они должны быть проведены;

из какого источника будет производиться финансирование проведения мероприятия (статья бюджета предприятия, другие источники).

В настоящее время FMEA-анализ очень широко применяется в промыш-ленности Японии, США, активно внедряется в странах ЕС. Его использование позволяет резко сократить "детские болезни" при внедрении разработок в производство.

Функционально - физический анализ

Этот вид функционального анализа был создан в 70-е годы в результате работ, параллельно проводившихся в Германии (работы профессора Колера) и в СССР (работы школы профессора Половинкина). Его целью является анализ физических принципов действия, технических и физических противоречий в технических объектах (ТО) для того, чтобы оценить качество принятых технических решений и предложить новые технические решения. При этом широко используются методы:

эвристических приемов, то есть обобщенных правил изменения структуры и свойств ТО; в настоящее время созданы банки данных как по межотраслевым эвристическим приемам, так и по частным, применяемым в отдельных отраслях; большой вклад в решение этой проблемы внесен советской школой изобретательства Альтшуллера;

анализа следствий из общих законов и частных закономерностей развития ТО; эти законы применительно к различным отраслям промышленности установлены работами школы профессора Половинкина и др.;

Первый этап ФФА аналогичен первому этапу ФСА или FMEA-анализа. Обычно ФФА проводится в следующей последовательности:

формулируется проблема; для ее формулировки могут быть использо-ваны результаты ФСА или FMEA-анализа; описание проблемы должно включать назначение ТО, условия его функционирования и технические требования к ТО; формулировка проблемы должна способствовать раскрытию творческих возможностей и развитие фантазии для поиска возможных решений в широкой области, поэтому при описании проблемы необходимо избегать специальных терминов, раскрывающих физический принцип действия и кон-структорско - технологические решения, использованные в прототипе;

составляется описание функций назначения ТО; описание базируется на анализе запросов потребителя и должно содержать четкую и краткую характеристику технического объекта, с помощью которого можно удовлетворить возникшую потребность; для понимания функций назначения ТО необходимо дать краткое описание надсистемы, т.е. системы, в которую входит проектируемый ТО; описание функций ТО включает: действия, выполняемые ТО, объект, на который направлено действие, и условия работы ТО для всех стадий жизненного цикла ТО;

производится анализ надсистемы ТО; к надсистеме относится и внешняя среда, в которой функционирует и с которой взаимодействует рассматриваемый ТО; анализ надсистемы производится с помощью струкурной и потоковой модели ТО; при этом целесообразно воспользоваться эвристическими приемами, например, рассмотреть, можно ли выполнить функцию рассматриваемого ТО путем внесения изменений в смежные объекты надсистемы; нельзя ли какому-либо смежному объекту надсистемы частично или полностью передать выполнение некоторых функций рассматриваемого ТО; что мешает внесению необходимых изменений и нельзя ли устранить мешающие факторы;

составляется список технических требований к ТО; этот список должен базироваться на анализе требований потребителей; на этой стадии целесообразно использовать приемы описанной ниже технологии развертывания функций качества;

строится функциональная модель ТО обычно в виде функционально-логической схемы;

анализируются физические принципы действия для функций ТО;

определяются технические и физические противоречия для функций ТО, такие противоречия возникают между техническими параметрами ТО при попытке одновременно удовлетворить нескольким требованиям потребителя;

определяются приемы разрешения противоречий и направления совер-шенствования ТО; для того, чтобы реализовать совокупность потребительских свойств объекта, отраженных в его функциональной модели, с помощью минимального числа элементов, модель преобразуется в функционально-идеальную; поиск вариантов технических решений часто производят с помощью морфологических таблиц.

На последнем этапе ФФА рекомендуется строить графики, эквивалентные схемы, математические модели ТО. Важно, чтобы модель была продуктивной, т.е. позволяла найти новые возможные решения. Приветствуется всякая инициатива и творчество. К формированию морфологической таблицы целесообразно приступить тогда, когда появится несколько предлагаемых решений для различных функциональных элементов ТО.

Применение ФФА позволяет повысить качество проектных решений, создавать в короткие сроки высокоэффективные образцы техники и технологий и таким образом обеспечивать конкурентное преимущество предприятия.

QFD (технология развертывания функций качества)

Проблема конкуренции с продукцией фирм Японии и США становится все более острой не только для европейских фирм, но и для российских. А острием этой конкурентной борьбы являются:

повышение эффективности производства, в частности, снижение затрат на разработку качественной конкурентной продукции;

ориентация всех стадий производственного процесса, начиная от разработки, на удовлетворение потребителей;

повышение деловой культуры и улучшение управления во всех звеньях производства.

Для того, чтобы выполнить эти требования, требуется использовать новую технологию разработки, планирования и технической подготовки производства изделий. Такая технология разрабатывалась в Японии начиная с конца 60-х годов и сейчас все шире используется в разных странах мира. Одним из основных инструментом этой технологии является метод QFD (Quality Function Deployment - развертывание функций качества, РФК). Это - экспертный метод, использующий табличный метод представления данных, причем со специфической формой таблиц, которые получили название "домиков качества".

Основная идея РФК. Основная идея технологии РФК заключается в пони-мании того, что между потребительскими свойствами ("фактическими показателями качества" по терминологии К. Ишикавы) и нормируемыми в стандартах, технических условиях параметрами продукта ("вспомогательными показателями качества" по терминологии К. Ишикавы) существует большое различие.

Вспомогательные показатели качества важны для производителя, но не всегда существенны для потребителя. Идеальным случаем был бы такой, когда производитель мог проконтролировать качество продукции непосредственно по фактическим показателям, но это, как правило, невозможно, поэтому он пользуется вспомогательными показателями.

Технология РФК - это последовательность действий производителя по преобразованию фактических показателей качества изделия в техни-ческие требования к продукции, процессам и оборудованию.

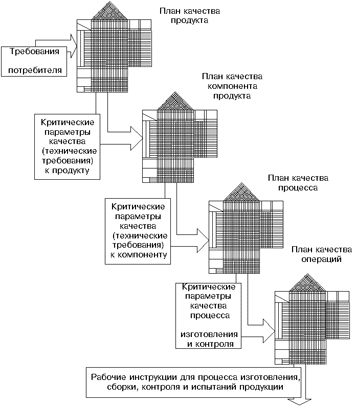

Рисунок 3: Схема процесса РФК

Основные этапы технологии РФК:

Разработка плана качества и проекта качества.

Разработка детализированного проекта качества и подготовка производства.

Разработка техпроцессов.

Таким образом, такая технология работы позволяет учитывать требования потребителя на всех стадиях производства изделий, для всех элементов качества предприятия и, таким образом, резко повысить степень удовлетворенности потребителя, снизить затраты на проектирование и подготовку производства изделий.
