Проектирование компактного мансардного дома

Проектирование компактного мансардного дома

СОДЕРЖАНИЕ

Введение

. Архитектурно-строительная часть

.1 Объемно-планировочные решения здания

.2 Конструктивное решение здания

.2.1 Фундаменты

.2.2 Стены

.2.3 Перекрытия

.2.4 Лестницы

.2.5 Перегородки

.2.6 Крыша

.2.7 Полы

.2.8 Окна, двери и ворота

.2.9 Наружная и внутренняя отделка

.3 Спецификация и ведомости

.3.1 Спецификация перемычек

.3.2 Спецификация заполнения проемов

.3.3 Спецификация основных сборных железобетонных конструкций

.3.4 Спецификация элементов стропильной крыши

.4 Генеральный план

.5 Технико-экономические показатели объёмно-планировочного решения зданий и генерального плана

.5.1 Технико-экономические показатели объёмно-планировочного решения здания

.5.1 Технико-экономические показатели генерального плана

.6 Экология

.7 Энергосбережение

. Расчётно-конструктивная часть

.1 Расчет пустотной предварительно напряжённой плиты перекрытия по первой группе предельных состояний

.1.1 Исходные данные

.1.2 Определение нагрузок и усилий

.1.3 Определение расчетного пролета и конструктивной длины плиты

.1.4 Определение расчетных характеристик материалов

.1.5 Расчет прочности плиты по нормальным сечениям (алгоритм 5)

.1.6 Проверка прочности плиты с продольной арматурой (алгоритм 6)

.1.7 Расчет на монтажные и транспортные усилия

.2 Расчёт ленточного фундамента

.2.1 Сбор нагрузок

.2.2 Определение ширины фундаментных блоков

.2.3 Определение площади сечения арматуры

. Организационно-строительная часть

.1 Подсчет объемов работ

Список используемой литературы

Введение

Строительная деятельность является одной из важнейших отраслей материального производства, обеспечивающей формирование среды обитания и деятельности людей, улучшение условий их жизни. Строительная деятельность включает работы по возведению и конструктивным изменениям зданий и сооружений, капитальный и текущий ремонт, а также изготовление сборных элементов на строительной площадке. При этом должно обеспечиваться качество работ, безопасность объектов строительства для жизни и здоровья граждан, сохранность имущества и окружающей среды.

За счет прогрессивной организации труда, были сокращены рациональные приспособления и инвентарь, а также средства механизации можно добиться высокого качества работ, сокращения продолжительности и улучшения качества строительства, снижения затрат труда, полностью исключить потери раствора, кирпича, камней и других материалов. В конечном счете это обеспечит повышение конкурентоспособности на рынке труда. При разработке проекта были применены современные строительные материалы.

. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

1.1 Объёмно-планировочное решение здания

Проектируемое здание - компактный мансардный дом. Дом усадебного типа. Здание имеет форму сложного прямоугольника с размерами в осях 14700х11140мм. Здание одноэтажное. Высота этажа 3 м. Высота мансардного этажа 3 м. Здание бесподвальное.

Планировочное решение - ячейкового типа.

При пожаре эвакуация людей из здания будет осуществляться через главный вход в осях 2-3и через ворота в гараже в осях 1-2. Конструктивная система здания бескаркасная. Конструктивная схема здания с поперечным расположением несущих стен и продольным расположением плит перекрытия. Пространственная жёсткость и устойчивость здания обеспечивается совместной работай продольных и поперечных стен и плит перекрытия. По долговечности здание относится к II степени, так как его конструктивные элементы рассчитаны на срок службы 50-100 лет. По огнестойкости здание относится ко II степени, так как в нём запроектированы стены из керамического кирпича, перегородки из керамического кирпича, перекрытия - из сборных железобетонных пустотных плит. Класс ответственности здания II.

1.2 Конструктивное решение здания

.2.1 Фундаменты

Район строительства: г. Полоцк.

Уровень грунтовых вод: УГВ- 4,2 м

Глубина заложение фундамента -1,800мм

Грунты: суглинки.

Фундаменты запроектированы сборные железобетонные ленточные.

Отметка подошвы фундамента -2,7 м.

Ширина плит ленточных фундаментов назначено конструктивно:

под несущие внутренние стены 1400мм

под несущие и самонесущие наружные стены-1200мм

Всего запроектировано 5 типоразмеров плит.

Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса С8/10.

Блоки стен подвалов под внутренние стены запроектированы шириной-400мм, под наружные стены -500мм Их укладывают на цементный раствор М50 с обязательной перевязкой швов. Всего запроектировано-10 типов.

Горизонтальная гидроизоляция выполняется на отметке -2,400 м из двух слоев гидроизола на битумной мастике. Наружная сторона блоков соприкасается с грунтом, промазано 2 слоями битумной мостики. Для защиты фундаментов от поверхностных вод по периметру здания выполняется асфальтобетонная на отмостки толщиной 150мм, шириной 700 мм. Отмостка устраивается по щебеночному основанию толщиной 150 мм с уклоном от здания 3%.

1.2.2 Стены

В здании запроектированы комбинированные стены толщиной 510мм . Наружная верста толщиной 120мм выполнена из лицевого керамического эффективного кирпича размерами 250x120х65мм. Внутренняя верста выполнена толщиной 250мм из керамического эффективного камня с размерами 250х120х138мм. Кладка ведется на цементном растворе М75.Между наружной и внутренней верстой запроектирован утеплитель (минераловатные плиты) толщиной 100мм и воздушная прослойка 40м. Толщина внутренних стен-380мм из керамического эффективного кирпича ГОСТ 530-80 марки 150 на растворе М75 с размерами 250х120х138.

Привязка стен

1.2.3 ПерекрытиЯ

Над проемами в стенах укладывают брусковые усиленные перемычки.

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм.

Швы между плитами заполнены бетоном класса С 8/10 на мелком заполнителе.

Плиты перекрытия опирать на несущие стены по слою цементного раствора М100.

Анкерные связи выполняют из гладкой арматурной стали диаметром 10AI. Для наружных стен - из одного стержня , для внутренних -составные. Анкера заделываются в кирпичную кладку наружных стен. Длина сварного шва > 50 мм. Всего запроектировано 3 типа плит покрытия. Участок плиты возле деревянной лестницы монолитится, размером 1200х3600. Отверстием для пропускания сантехнических труб допускается пробивать по месту в плитах покрытия размером 150х150 мм по привязкам , указанным в графической части , отверстия должны попадать в пустоты.

При анкеровки плит друг с другом анкера свариваются между собой.

После установки анкеров подъемные петли загибают, анкера и петли покрывают для защиты слоем цементно-песчаного раствора толщиной 30мм. Анкерные связи устанавливают цепочкой через все здание в каждой 2-3 плите ряда. Первую плиту у стены не анкеруют.

1.2.4 Лестницы

В здании запроектирована деревянная лестница с забежными ступеньками.

Расчёт лестницы:

Определяем количество подъёмов на этаж.

/175=17 подъёмов

Ширина лестничного марша 1000 мм. Ширина проступи 265мм.

Крыльца выполнено из монолитного бетона марки С25/30 с размерами 2800*1800; 1800х1500 с 6 ступенями; 1200*1400мм с 4 ступенями, ширина проступи 265, высота подступенка 175мм. Спецификация деревянных элементов лестниц приведена в разделе 1.3 в таблице 1.3.5.

1.2.5 Перегородки

Перегородки в здании запроектированы из керамического одинарного кирпича толщиной 120 мм. Перегородки устраиваются по плите покрытия . Кирпичи укладываются на раствор марки М50 с перевязкой швов. Над проемами в перегородках следует уложить брусковую перемычку сечением 120х140 мм на слой цементного раствора. Армирование перегородок осуществляется проволокой Ø 3 ВрI через 3-4 ряда. Перегородки не доходят до потолка на 20 мм, шов заделать монтажной пеной, оштукатуривается с 2 сторон.

1.2.6 Крыша

Крыша скатная с мансардным этажом. Несущим элементом является висячие стропила. Сечения стропил 100×100мм, шаг стропильных ферм 1200мм, висячая стропила опирается на мауэрлат с сечением 180х200мм, обрешётка сечением 50х50 с шагом 330-370 мм под кровельное покрытия из металочерепицы.

Водосток наружный неорганизованный. Узлы приведены в графической части на листе 2.

Мансардный этаж утепляется минерало ватными плитами толщиной 150мм.

Спецификация элементов стропильной крыши приведена в разделе 1.3 в таблице 1.3.5.

1.2.7 Полы

В проектируемом здании запроектировано 4 типа полов: по плитам перекрытия. Конструкции полов (см. графическую часть лист №1).

1.2.8 Окна, двери

Окна запроектированы с двойным остеклением, со спаренными переплётами, пластиковые заводского изготовления. Устраивается слив из оцинкованной стали.

Всего 4 типа окон.

Оконные и дверные коробки крепятся к стенам с помощью распорных дюбелей. Зазор между коробкой и стеной тщательно заполняется монтажной пеной. Дверную коробку антисептируют и обкладывают по периметру слоем гидроизоляционного материала. Внутренние и наружные откосы штукатурятся. Для входа в дом служат металлические двери. Коробка усиленная, навеска на 3 петли, имеется порог. Внутренние двери в комнаты и кухню имеют глухие полотна, дверные коробки без порогов. Навеска на 2 петли Балконные двери имеют спаренный переплёт. Запроектировано 7 типов дверей.

1.2.9 Наружная и внутренняя отделка

Наружная отделка:

Наружные стены облицованы керамического кирпичом 250*120*65 с расшивкой швов.

Внутренняя отделка:

Санузлы - стены оштукатуриваются улучшенной штукатуркой и облицовываются плиткой на высоту 3 м. Потолок из ПВХ с точечными светильниками.

Прихожая, гостиная, спальня - стены оштукатуриваются известковым раствором (улучшенная штукатурка), шпаклюются, грунтуются и оклеиваются виниловыми обоями в 2 цвета. Потолок окрашивается водоэмульсионным составам. Пол из однослойного паркетного щита .

Кухню - стены шпатлюются, грунтуются, оштукатуриваются известковым раствором 1:3 (улучшенная), шпаклюются, грунтуются и оклеиваются виниловыми обоями. Потолок окрашен водоэмульсионным составом.

1.3 Спецификации и ведомости

.3.1 Спецификация перемычек

Таблица № 1.1

1.3.2 Спецификация заполнения проемов

1.3.3 Спецификация основных сборных железобетонных конструкций

Таблица № 1.2

1.3.4 Спецификация элементов стропильной крыши

Таблица № 1.3

1.4 Генеральный план

Здание размещается на участке со спокойным рельефом. Участок прямоугольной формы. Кроме проектируемого здания на участке расположены: магазин, детская площадка, зона отдыха, спортивная площадка. Разрывы между названными зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП 2-60-75.

Ширина дорог - 6 м, тротуаров - 2 м.

Выполнена координационная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая нулевой м.

.5 Технико-экономические показатели объёмно-планировочного решения здания и генерального плана

.5.1 Технико-экономические показатели объёмно-планировочного решения здания

а) Площадь застройки - 175,36 м2

б) Строительный объём - 555м3

в) Общая площадь - 250,54 м2

г) Жилая площадь - 134,25м2

д) Вспомогательная площадь- 110,53м2

е) К1 = 0,53

ж) К2 = 2,21

1.5.2 Технико-экономические показатели генерального плана

а) Площадь участка - 0.824 га

б) Площадь застройки - 0.014 га

в) Площадь дорог - 0.14 га

г) Площадь озеленения - 0.67 га

д) К3 = 0.24

е) К4 = 1.06

1.6 Экология

Проектируемый объект вредных выбросов в атмосферу не дает. Проектом предусмотрен сбор бытового мусора и твердых бытовых отходов на основании «Санитарные правила содержания территории населенных мест»

Для обеспечения должного санитарного уровня населенных мест и более эффективного использования парка специальных машин, заказчиком заключается договор с ЖКХ по удалению мусора по единой централизованной системе специализированным транспортом коммунальным предприятиям исполкома.

Мероприятия по охране окружающей среды:

при выполнении планировочных работ почвенный слой, пригодный для последующего использования, необходимо предварительно снять и складировать в специально отведенных местах.

не допускается попадания горюча смазочных материалов в грунт и воду. Все производственные и бытовые стоки, образующиеся на строительной площадке, попадают в канализацию.

все строительно-монтажные работы производить с максимальным сохранением существующих древесно-кустарниковых насаждений. При необходимости оградить деревянными ограждениями.

не допускается при уборке отходов и мусора сбрасывать их с этажей зданий и сооружений без применения закрытых люков и бункеров наполнителей. Собрать мусор без желобов или других приспособлений разрешается с высоты не более 3 метров.

запрещается хранить строительный мусор на строительной площадке, его необходимо вывозить на свалку.

материалы, содержащие вредные или взрывоопасные растворители необходимо хранить в герметически закрытой таре.

все механизмы, работающие от двигателей внутреннего сгорания проверить на токсичность выхлопных газов.

применения строительных машин с электроприводом и использования для нужд строительства, электроэнергии взамен твердого или жидкого топлива.

1.7 Энергосбережение

Развитие городов с рациональным использованием городских территорий за счет уплотнения застройки, дополнительное жилищное строительство на сложившихся территориях.

Организация замкнутых дворов и внутриквартальных территорий для ликвидации сквозных продуваемых ветром пространств с сохранением принципов организации воздухообмена.

Вынос технологического оборудования на открытые площадки. При этом снижение энергозатрат происходит как в процессе строительства (снижение материалоемкости), так и в процессе эксплуатации (сокращение затрат на отопление, вентиляцию продольного фасада здания).

Осуществление при проектировании максимального блокирования зданий.

Совершенствование архитектурно-конструктивных решений:

Минимизация отношения площади ограждающих конструкций к общей площади зданий.

Отношение площади оконных проемов к площади наружных стен не должно превышать 18-20%.

Надстройка этажей мансард (с применением деревянных и металлических каркасов, а также ячеистого бетона). Международная практика показывает, что стоимость строительства квадратного метра мансардного этажа на 15-30% ниже, чем при новом строительстве, а энергозатраты на 20% ниже, чем на обычный этаж.

Применение эффективных утеплителей плотностью не более 200 кг/м 3 и lГ0,1 Вт/(м°С) с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией. Тепловую изоляцию наружных стен следует проектировать непрерывной в плоскости фасада здания.

Применение сертифицированных оконных изделий полной заводской готовности с теплосберегающим стеклом, а также со стеклопакетами, заполненными аргоном, криптоном или другим инертным газом.

Применение энергоэффективных ограждающих конструкций. Предпочтение необходимо отдавать однослойным стенам, обеспечивающим необходимое термическое сопротивление, взамен более трудоемких и энергоемких многослойных.

Ограничение "мокрого" утепления наружных стен при проектировании новых зданий и сооружений.

Ограничение применения теплоизоляции с внутренней стороны.

Строительство жилых домов из экологически чистых материалов, включая применение соломы.

Максимальное приближение производства отдельных материалов и конструкций к

Применение гипсокартонных листов (ГКЛ) для устройства межкомнатных и межквартирныхперегородок, а также перегородок в ванных комнатах и санузлах.

Применение новых каркасных систем (сборно-монолитных и монолитных) при проектировании жилых и общественных зданий. Использование принципа разделения функций несущих и ограждающих конструкций, что позволяет при снижении материалоемкости сохранить все их функции

Применение эффективных опалубочных систем многократного использования.

Использование новых методов бетонирования в зимних условиях с применением химических добавок.

Применение для ограждающих конструкций калиброванных изделий из ячеистого бетона плотностью менее 400 кг/м 3 с укладкой их "на клею". При этом повышение термического сопротивления ограждающих конструкций увеличивается на 15-20%.

Применение эффективных герметиков и гидроизоляционных материалов, уменьшающих воздухопроницаемость столярных изделий.

Устройство вентиляции с рекуперацией тепла уходящего из помещения воздуха.

Применение материалов с повышенной долговечностью, что позволяет увеличить межремонтные сроки, сократить затраты на капитальные ремонты.

Использование потенциальной энергии грунта.

Использование нетрадиционных источников энергии, таких как энергия солнца, ветра и др.

Управление теплофизическими характеристиками ограждающих конструкций (вентилируемые воздушные прослойки и др.)

При строительстве здания для утепления наружных стен применялись минераловатные плиты, толщиной 140 мм. Мансардный этаж утеплялся минераловатными плитами, толщиной 150 мм. Цоколь утеплялся пенополистирольными плитами, толщиной 100 мм. Полы первого этажа утеплялись пенополистирольными плитами, толщиной 100 мм. Окна в здании применялись деревянные с тройным остеклением (стеклопакет и стекло снаружи).

здание планировочный конструкция плита

2. Расчетно-конструктивная часть

.1 Расчет пустотной предварительно напряжённой плиты перекрытия по первой группе предельных состояний

.1.1 Исходные данные

Требуется рассчитать сконструировать сборную ж/б плиту общественного здания при следующих данных: Временная нагрузка на перекрытие 2000Н/М, коэффициент надежности γn=1; Несущими элементами перекрытия являются пустотная плита, имеющая номинальную ширину 1,5 м. Плита опирается на стены сверху.

2.1.2 Определение нагрузок и усилий

Нагрузка на один квадратный метр перекрытия.

Таблица 2.1

Нагрузка на один метр погонный плиты при ширине В=1,5 м и γn=1.

Нормативная нагрузка: gn=(gn´+ pn´)•b• γn=5976∙1,5•1= 8,964 кН/м

Временная нагрузка: g=(g´+ p´)•b• γn=8367•1,5•1= 12,55 кН/м

2.1.3 Определение расчетного пролета и конструктивной длины плиты:

)        ℓn =ℓ-2×10= 6000-2×10=5980 мм.

) ℓ0=ℓ-bр/2 = 5980-200/2-200/2=5780 мм, где bр - ширина опирания.

) Изгибающий момент, действующий в плите:

=g•ℓо²/8= 12,55 •5,78²/8=53,3 кН•м.

) Поперечная сила действующая в плите:

=g•ℓ/2= 12,55 •5,78/2=36,26 кН

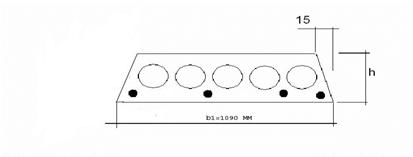

)В расчете поперечное сечение плиты приводим к эквивалентному тавровому сечению. Площадь круглых пустот заменяем прямоугольниками той же площади и того же момента инерции. Вычисляем:

h1=0,9×d=0,9×15,9=14,3 см′f=(h-h1)/2=(22-14,3)/2=3,85 см

Приведенная толщина ребра равна:

=b′f-n×h1=146-7×14,3=45,9 см,

где ширина полки эквивалентного таврового сечения:

b´f=149-3=146 см,

а n- количество пустот n=bf/(159+26)=1460/(159+26)=7

Проектируем плиту семипустотную, диаметр пустоты d=159 мм, толщина средних ребер равна 26 мм, тогда крайних будет равна:

(1490-7×159-6×26)/2=110,5мм

2.1.4 Определение расчетных характеристик материалов

Плиту армируют термически упрочненной стержневой арматурой периодического профиля S500 со следующими расчетными характеристиками: fyd=450 МПа. Бетон плиты класса С25/35; fcd=16,67МПа; fctd=1,2 МПа; Ес=29,5ГПа; fywd=295МПа; Еs=170ГПа; Øw=5. Полку плиты армируют сварными сетками из проволоки класса S500, каркасы изготавливаются из проволоки класс S500.

2.1.5 Расчет прочности плиты по нормальным сечениям (алгоритм 5)

Расчет продольной арматуры ведем из условия обеспечения прочности таврового сечения, нормального к продольной оси: Рабочая высота равна:

1) h´f=3,85 см- высота полки,

) d=h-с=22-3=19 см- рабочая высота сечения,

3) b´f=bw+12∙h´f= 45,9 +12∙3,85=92,1 см - расчетная ширина полки таврового сечения.

Устанавливаем расчетный случай для таврового сечения по условию, характеризующему расположение нейтральной оси в полке:

) MRd=fcd∙b´f∙h´f∙(d-0,5∙h´f)=1,67∙92,1 ∙3,85∙(19-0,5∙3,85)=101,11кН∙м

Условие удовлетворяется: Msd=46,6 < MRd=101,11

Вычисляем а0:

)а0= Мsd/( b′f×d2×fcd)= 5330 /(92,1 ×192×1,67)=0,096

) Вычисляем характеристику сжатой зоны сечения по формуле:

=0,85-0,008* fcd **=0,85-0,008*16,67=0,72.

) Вычисляем напряжения в арматуре :

S1= fyd =450 МПа

)Граничная высота сжатой зоны бетона :

ξlim = w/(1+ G S1/500)*(1-w/1,1))=0,72/(1+450/500)*(1-0,72/1,1))=0,55

) ξ < ξlim ;0,096<0,55 - условие удовлетворяется,

) при αo=0,03 находим ξ= 1-√1-2 αo=1-√1-2 *0,096=0,089; η=1-0,5* ξ=1-0,5* 0,089=0,954

11) As1=Мsd/( ξ× d× fyd)= 5330 /(0,954×19×45)=6,5 см2

Принимаем 6Ø12 S 500 с As=6,7 см2

2.1.6 Проверка прочности плиты с продольной арматурой (алгоритм 6)

) Исходные данные: Msd= 53,3 кН∙м; fcd=1,67кН/см; fyd=450МПа; b´f=92,1 см; bw=45,9 см; h'f=3,85CM; h=22 см; с=3 см; ξlim=0,55; As1=6,7 см².

2) d=h-c=22-3=19 см

) Находим ξ= fyd•As1/(fcd•bw•d)=45•5,6,79/(1,67•45,9•19)=0,209

) ξ=0,209 < ξlim=0,55

5) а0=ξ•(1-0,5•ξ)=0,209•(1-0,5•0,209)=0,186.

6) Момент внешних сил: MRd=fcd∙b´f•d2•a0=1,67•92,1•19²•0,186=103,27кН•м.

) Делаем проверку: Msd= 53,3 < MRd=103,27 - условие удовлетворяется, несущая способность обеспечена.

Расчет прочности продольных рёбер по наклонным сечениям на действие поперечной силы (алгоритм 7)

1)      Исходные данные: Vsd= 32,25 кН; fcd=16,67 МПа; fctd=1МПа; Ес=29,5 ГПа; fywd=295МПа; Es=170 ГПа; bw= 45,9 см; b´f=92,1 см; h'f=3,85 CM; h=22 см; с= 3 см; d=19 см; ØW=Ø/3,5=12/3,5=4 мм; S-500; S=10 см;

(В соответствии с нормами [1] расстояние между поперечными стержнями в элементах, не имеющих отогнутой арматуры, в случаях, когда они ставятся по расчету или по конструктивным соображениям, принимают:

а) на приопорных участках (равных при равномерной нагрузке ¼ пролета) для балок h≤450 мм - не более h/2 и не более 150 мм, а для балок h>450 мм - не более h/3 и не более 500 мм; б) на остальной части пролета при h>300 мм - не более 3h/4 и не более 500 мм.); nw=4; Asw= nw•As ØW= 4•0,126 =0,501см2; β4 = 0,01; ηс2=2,0; ηс3=0,6.

2) ηс1=1-β4*fcd=1-0,01•16,67=0,833;

) ae=Es/Ec=170/29,5=5,76

4) psw=Asw/(bw•S)=0,501/(45,9•10)=0,001- коэффициент армирования поперечной арматурой;

) nw1=1+5aе•psw=1+5•5,76•0,001=1,0288;

) 1,029 < 1,3;

7) VRd,max=0,3•ηw1•ηc1fcd•bw•d=0,3•0,833•1,029•1,67•45,9 •19=374,8 κΗ;

8) Vsd=36,26 κΗ < VRd,max=374,8 κΗ;

9) b´f < 3•h'f+bw; 92,1 < 3•3,85+45,9; 92,1< 57,45 - условие не выполняется

) Принимаем b´f = 57,45 CM;

11) ηf=0,75•(b´f-bw)•h'f/bw•d=0,75•(57,45 - 45,9)•3,85/57,45 •19=0,03;

12) ηf=0,03 < ηf=0,5 - условие выполняется;

) Поперечная сила, воспринимаемая бетоном без арматуры:

Vcd= ηс3•(1+ηf)•fctd•bw•d=0,6•(1+0,03)•0,1•45,9 •19=53,92κΗ;

) Vsd=32,25 κΗ < Vcd=53,92 кH; Условие удовлетворяется, поперечная арматура не требуется по расчету. Поэтому ставим ее конструктивно. Принимаем поперечную арматуру Øw =4 мм; S500; S =100 мм.

Чтобы обеспечить прочность полок плиты на местные нагрузки в пределах пустот в верхней полке устанавливают сетку С1 марки(3S-500-200)/ (3S-500-200)в нижней части на приопорных участках сетку С2 (3S-500-200)/ (3S-500-200) и в середине пролета сетку (3S-500-200)/ (3S-500-200).

2.1.7 Расчет на монтажные и транспортные усилия

Плита имеет 4 монтажные петли из арматуры класса S-240, расположенных на расстоянии 35 см от концов плиты. С учетом коэффициента динамичности γkd=1.4, рассчитываем нагрузку от собственного веса плиты:

q= γkd× γf×q×b=1,4×1,1×2750×1,49=6310 Н/м

где: q= hпр×р=0,11×25000=2750 Н/м2 - собственный вес плиты, b - конструктивная ширина плиты.

При подъеме плиты вес ее может быть передан на 2 петли, тогда усилия на одну петлю составит:

N=q×ln/2=6310×5,98/2=18867Н=18,87 кН

Площадь сечения арматуры петли:

=N/ fyd =18,87/21.8=0,865 см2

Принимаем: 1Ø12 S240 с As=1,313см2

.2 Расчёт ленточного фундамента

Требуется рассчитать ленточный фундамент под наружные несущие стены общественного здания с подвалом. Стены кирпичные толщиной в два кирпича со штукатуркой со внутренней стороны. Грунт основания суглинок, показатель текучести УL = 0,коэффициент пористости е=0,7. Расчётное сопротивление грунта R0= 0,25 МПа .

Подошва фундамента заложена на отметку - 2,1м. Район строительства 3.

2.2.1 Сбор нагрузок:

Нагрузка на один метр квадратный п0крытия

Таблица 2.2

Нагрузка от перекрытия (таблица 2.1).

За расчётный участок принимаем стену длиной 6м. Нагрузку на 1м длины стены от междуэтажных перекрытий и покрытий собираем с площади А=1*5,8/2=2,9м2

Так как стена несущая, то нагрузка от стены:

)        парапетная часть толщиной 38см, высотой 1 м

N1n=h*ρ*m=0,4*18000*1=7200 Н/м

) Стена с отметкой +0,00 до отметки 6,0

N2n=h*ρ*н=0,51*15000*6,8*1+0,02*6*17000*1=52020+2040=54060 Н/м

где 0,02-толщина штукатурки.

) Вес подземной части стены из блоков:

n=h*н*ρ=1,5*0,6*24000=21600 Н/м

Подсчёт суммарной нагрузки на 1м стены:

нормативная:

Nsdn=q1n*Aγn+p1n *Aγn+N1n+

N2n+N3n=(3,976+3,815+ 0,935+1,85)*2,9+6,84+47,94+21,6=107,05 КН/М

Где np-число междуэтажных перекрытий;

где p1n= 0,3*0,9+0,7*0,95=0,935кН/м2 ; p2n=1,0*0,9+1,0*0,95=1,85 кН/м2

временная нагрузка;0,9 и 0,95- коэффициенты, учитывающие две кратковременные нагрузки.

Расчётная: =(8,367+5150,2+4,8+1,402)*2,9+6,84*1,1+47,94*1,1+21,6*1,1=44,91+84,018=150,61 кН/м=1,5*0.9+1,5*0.95=4,2 кН/м=0,45*0.9+1,05*0.95=1,1,402 кН/м

2.2.2 Определение ширины фундаментных блоков

Принимаем расположение блоков в плане вплотную один к одному, расчётное сопротивление грунта, принимаем R0=0,25 МПа

При длине блока l=1м требуемая ширина с учётом γn=0,95

где R0=25H/см2; γmf=20 H/см2=0.02 H/см2

Принимаем из архитектурной части:

В=1200мм, кратно 200мм

2.2.3 Определение площади сечения арматуры

Изгибающий момент в консоли у грани стены от расчётных нагрузок:

=150,61 кн; Мsd=0,5*р*с2=0,5*125,5*0,32=56,4кн*м, где

Минимальная рабочая высота фундамента:

Назначаем окончательно h=30см ,d=30-4=26 см

Площадь сечения арматуры:

As=Msd/0.9*d*fyd=564/(0,9*26*21,8)=1,105см2

Принимаем рекомендуемый минимальный шаг стержней 200мм, тогда по длине блока в 1м укладывают 6 стержней диаметром 6 мм S-240 с Аs=1.7см2

Процент армирования:

ps=As/l*d*100=1.7*100/(100*26)=0.06%>psmin=0.05%

. ОРГАНИЗАЦИОННО-СТРОИТЕЛЬНАЯ ЧАСТЬ

3.1 Подсчет объемов работ

Таблица № 3.1 Ведомость подсчета объемов работ

1. Строительный объем здания

Таблица № 3.2 Подсчет объема котлована

14,7          14,14     1,6          1

Vк=h/6[(ab+cd+(a+c)(b+a)];=a+2 mh;

Таблица № 3.3 Подсчет объёмов сборных железобетонных конструкций

Таблица № 3.4 Подсчет площадей столярных изделий и их окраски

Таблица № 3.5 Подсчет объемов кирпичной кладки

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. - М.: Высш. Шк., 1987.-351 с.

. Неелов В.А. Гражданские здания: Учеб. Пособие для ССУЗ.-М.: Строиздат., 1988.-300 с.

. Шерешевский И.А. Конструктирование гражданских зданий: Учеб. Пособие для техникумов. - М: «Архитектура - С»., 170с., Ил.

. Территориальный каталог индустриальных конструкций и изделий для жилищно-гражданского строительства в Белорусской ССР. Сборник ТК-40-2.86. (в четырех томах). Дополнение №1. изделия деревянные. Изделия металлические. - Мн., 1990.-186с.

. ГОСТ 21.508-93. Правила выполнения рабочей документации генеральных планов, предприятий, сооружений и жилищно-гражданских объектов/МНТКС. - Мн., 1995.-27с.

. ГОСТ 21.101 - 93 СПДС. Основные требования к рабочей документации/ МНТКС. - Мн., 1995. - 42 с.

. ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей / МНТСК. - Мн.,1995. - 46 с.

. СНБ 1.03.02 - 96. Состав, порядок разработки и согласования проектной документации в строительстве / Министерство архитектуры и строительства Республики Беларусь. - Мн., 1996. - 24 с.

. СТБ 939 - 93. Окна и балконные двери для зданий и сооружений. Общие технические условия / Министерство архитектуры и строительства Республики Беларусь. - Мн., 1999. - 40 с.

. СТБ 1138 - 98. Двери и ворота для зданий и сооружений. Общие технические условия / Министерство архитектуры и строительства Республики Беларусь. - Мн., 1999. - 58 с.

. СНБ 2.02.01 - 98. Пожарно - техническая классификация зданий, строительных конструкций и материалов / Министерство архитектуры и строительства Республики Беларусь. - Мн., 2001. - 7 с.

. ГОСТ 21.204 - 93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта / МНТСК. Мн., 1995. - 24 с.

. СНБ 2.04.01 - 97. Строительная теплотехника / Министерство архитектуры и строительства Республики Беларусь. - Мн., 1998. - 32 с.

. СНиП 1.01.01 - 82 Основные положения

. СНиП 2.01.07 - 85 Нагрузки и воздействия

. СНиП 2.03.01 - 84 Бетонные и железобетонные конструкции

. ГОСТ 21.503 - 80 Бетонные и железобетонные конструкции

. Цай Т.Н. Строительные конструкции, т.2, М., Стройиздат, 1985., 94с.

. Хамзин С.К., Карасев А.А. Технология строительного производства Курсовое и дипломное проектирование. - М.: Высш. Шк. - 1989. - 216 с.

. Методические указания по разработке типовых технологических карт в строительстве. - М.: ЦНИИОМТП Госстроя СССР, 1987.

. СНиП. Часть 3. Организация, производства и приёмка работ.

. СНиП III - 4 - 80. Техника безопасности в строительстве / Госстрой СССР,- М.: Строиздат, 1981. - 255 с.

. Масюк С.В., Отрепьев В.А, “Технология и организация строительного производства “. - М.: Стройиздат. 1977.

. ЕНиР на строительные, монтажные, и ремонтностроительные работы. / Госстрой СССР,- М.: Строиздат.

. Голубев Б.И. Определение объемов строительных работ: Справочник - М.: Строиздат, 1991. - 63 с.

. Барч И.З. и др. Строительные краны. Справочное пособие. Киев. Будивельник 1984 - 336 с.

. “Строительные краны”. Справочник. Под ред. В.П. Станевского. Киев. Будивельник 1989 - 296 с.

.Методические указание по определению стоимости строительства предприятий, зданий и сооружений и составлении сметной документации. РДС 8.01.101-2000., - Мн: 2001.

. Сборник 1, 6,7,8,9,10,11,12,14,15,27.СНБ 8.03.107-2000. Ресурсно-сметные нормы на строительные конструкции и работы. -Мн.2001

. Сборник сметных цен на материалы, изделие и конструкции для условия строительства В РБ. Часть I. Строительные материалы. Госстрой РБ. Минский научно - технический центр А. П “Белпроект” - Мн.1993.

.Сборник сметных цен на материалы, изделия и конструкции для условия строительства в РБ. Часть II. Строительные материалы. Госстрой РБ. Минский научно - технический центр А. П “Белпроект” - Мн.1993.

.Каталог - кодификатор типовых сборных бетонных и Ж -Б , конструкций и изделий для строительства в РБ. Госстрой РБ. Минский научно - технический центр А.П “Белпроект” - Т1,2,3, - Мн.1993.

. Сборник ресурсно-сметных норм затрат на строительство временных зданий и сооружений РДС 8.01.101 -02., - Мн.2003

. Сборник ресурсно-сметных норм затрат дополнительных затрат при производстве строительно-монтажных работ в зимнее время. РДС 8.01.102 -02., - Мн.2003

. Газета «Строительство и недвижимость», журнал «Налоговый вестник».
