Создание базы знаний дешифровочных признаков геоэкологических объектов
Федеральное
государственное бюджетное образовательное учреждение
высшего
профессионального образования
РОССИЙСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА
ИМЕНИ И.М.
ГУБКИНА
Кафедра
геологии
КУРСОВОЙ ПРОЕКТ ПО КУРСУ
«Дистанционные технологии в геоэкологических
исследованиях»
на тему
«Создание базы знаний дешифровочных
признаков геоэкологических объектов»
Руководитель курсовой работы
Доктор тех.
наук
проф.
Аковецкий В.Г.
Работу выполнила:
студентка группы ГЭ-12-06
Стебенева В.Д.
МОСКВА 2015
Введение
Дистанционное зондирование Земли (ДЗЗ)- получение информации о
поверхности Земли и объектах на ней, атмосфере, океане, верхнем слое земной
коры бесконтактными методами, при которых регистрирующий прибор удален от
объекта исследований на значительное расстояние. Общей физической основой
дистанционного зондирования является функциональная зависимость между
зарегистрированными параметрами собственного или отраженного излучения объекта
и его биогеофизическими характеристиками и пространственным положением.
В
зависимости от точности результатов, которые необходимо получить при проведении
мониторинга
<https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%BD%D0%B8%D1%82%D0%BE%D1%80%D0%B8%D0%BD%D0%B3>
по тому или иному компоненту, явлению, процессу, от среды, в которой проходят
исследования, доступных финансовых и других средств, используют различные
методы мониторинга.
Материалы дистанционного зондирования (ДЗ) объединяют все типы данных,
получаемых с носителей:
· космические (пилотируемые орбитальные станции, корабли
многоразового использования, автономные спутниковые съемочные системы и т. п.);
· авиационного базирования (самолеты, вертолеты и
микроавиационные радиоуправляемые аппараты) и составляют значительную часть
дистанционных данных как антонима контактных (прежде всего наземных) видов
съемок, способов получения данных измерительными системами в условиях
физического контакта с объектом съемки;
· к неконтактным (дистанционным) методам съемки, помимо
аэрокосмических, относятся разнообразные методы морского (наводного) и
наземного базирования, включая, например, фототеодолитную съемку, сейсмо,
электромагниторазведку и иные методы геофизического зондирования недр,
гидроакустические съемки рельефа морского дна с помощью гидролокаторов бокового
обзора, иные способы, основанные на регистрации собственного или отраженного
сигнала волновой природы.
Производственный и экологический мониторинг - сбор информации об объекте
с целью определения соответствия его функциональных характеристик
технологическим и экологическим нормам, о состоянии внешней (природной) среды
до определенного удаления от объекта. Производственному и экологическому
мониторингу подлежат объекты добычи, хранения газа, магистральные трубопроводы,
газоперерабатывающие заводы и газохимические комплексы.
Картографирование - выполнение работ по определению пространственного
размещения и сочетания элементов земной поверхности, геометрической привязке
объектов инфраструктуры к геодезической системе Земли.
Цель: сформировать требования к аппаратуре дистанционного зондирования
Земли при проведении геоэкологических исследований нефтегазового комплекса.
Задачи:
. Провести анализ характеристик систем дистанционного зондирования Земли
используемого при геоэкологических исследованиях;
. Определить требования к аппаратуре дистанционного зондирования Земли:
· при определении характеристик рельефа местности;
· при проведении исследований гидрографических объектов;
· при определении характеристик почвенного покрова;
· при анализе растительного покрова;
· при анализе характеристик загрязнения атмосферы;
· при анализе характеристик технологических объектов
нефтегазового комплекса,
· создание базы знаний для дальнейшей работы по предмету.
Глава 1. Дистанционное зондирование Земли и его основные принципы
дистанционный
зондирование нефтегазовый гидрографический
Дистанционное зондирование определяют как процесс или метод получения
информации об объекте, участке поверхности или явлении путем анализа данных,
собранных без контакта с изучаемым объектом. Суть метода заключается в
интерпретации результатов измерения электромагнитного излучения, которое
отражается либо излучается объектом и регистрируется в некоторой удаленной от
него точке пространства. С помощью дистанционного зондирования изучают
физические и химические свойства объектов. Космическое дистанционное
зондирование, интенсивно развивающиеся в последние десятилетия, предоставило
наукам о Земле новые возможности для исследования земной поверхности.
Данные дистанционного зондирования сразу поступают в цифровом виде (кроме
некоторых аналоговых систем, выходящих из эксплуатации), что позволяет
непосредственно использовать для их обработки современные компьютерные
технологии. Цифровое изображение представляет из себя матрицу чисел. Каждый
элемент этой матрицы, называемый пикселем, отвечает какой-либо характеристике
(отражательной способности, температуре и т.д.) участка местности в
определенной зоне электромагнитного спектра. Следует отметить, что размер этого
участка зависит от разрешения снимка.
Полученные данные обрабатываются, производятся следующие операции:
· Восстановление или коррекция.
· Предварительная обработка.
· Классификация.
· Преобразование изображений.
· Специализированная тематическая обработка.
На выходе мы можем видеть обработанную цифровую информацию в виде снимка
Земли из космоса, содержащего полную и объективную картину вида Земли из
космоса в определенном диапазоне.
Важное место при экологических исследованиях земной поверхности занимают
дистанционные технологии, основу которых составляют технологии Дистанционного Зондирования
Земли (ДЗЗ). Они позволяют сочетать задачи коммуникации и передачи информации
между абонентами с задачами получения и анализа измерительной информации об
исследуемых экологических объектах и процессах.
Для получения и передачи информации используются съемочные комплексы,
обеспечивающие удаленное бесконтактное наблюдение состояния физических
параметров интересующих экологических объектов и процессов земной поверхности.
Такой подход позволяет существенно сократить объемы натурных и полевых обследований
исследуемых объектов и тем самым повысить производительность выполнения
технологических процессов и операций, а также существенно снизить стоимость
выполняемых работ.
Эффективность применения технологий ДЗЗ во многом определяется
показателями точности и надежности замены натурных измерений бесконтактными
методами наблюдений объектов земной поверхности, что накладывает определенные
требования к технологиям получения, обработки и анализа аэрокосмических данных.
Характерной особенностью дистанционных технологий экологических
исследований является сочетание технологических процессов аэрокосмического ДЗЗ,
с наземными и подземными технологиями регистрации физических полей Земли в
различных зонах электромагнитного спектра и последующем цифровом отображении их
изображений на экранах мониторов выполнять функциональный анализ получаемых
данных при решении широкого спектра прикладных задач.
Наблюдения объектов земной поверхности осуществляются по их изображениям,
получаемым посредством съемочных комплексов, расположенных на борту воздушных и
космических носителей.
Особенности наблюдений объектов земной поверхности по изображениям
непосредственно связаны с принципами их построения, а также с особенностями

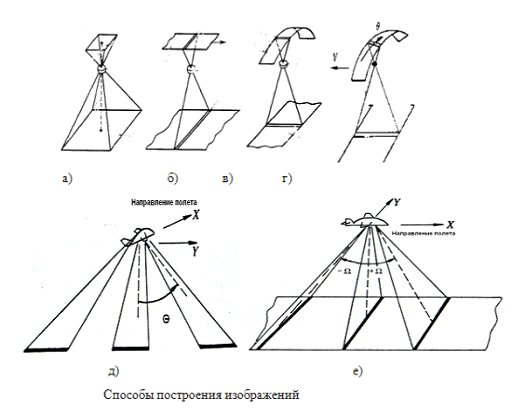

используемой наблюдательной системы. Различают физические и геометрические
принципы построения изображений, а также визуальные и автоматические методы
наблюдений.

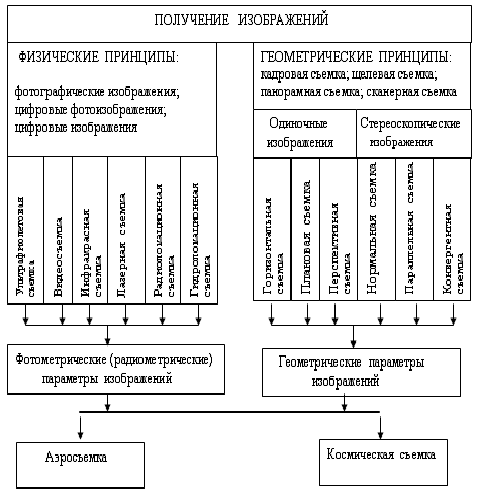

Рисунок 1. Принципы построения изображений при ДЗЗ
.1 Физические
принципы построения
Физические принципы построения изображений используют законы теории
информации, описывающие процессы передачи информации от источника сообщения к
приемнику. В качестве источника сообщения выступают объекты земной
поверхности,а в качестве приемника - съемочные камеры. Объекты земной
поверхности, состоящие из различных естественных иискусственных материалов,
обладают способностью избирательно поглощать и отражать электромагнитные
излучения. При этом различают регистрацию изображений на фотопленку и цифровые
носители. При регистрации на светочувствительный материал получаютсяаналоговые
фотоизображения, а при регистрации на цифровые носители - цифровые изображения.
В последнем случае для получения видеоизображения необходимо использовать
устройства, обеспечивающие визуализацию цифрового изображения.
Преимуществом цифровых изображений по сравнению с аналоговыми
фотоизображениями и цифровыми фотоизображениями является:
. возможность реализации полностью цифровой технологии создания
картографической продукции;
. сокращение технологического цикла за счет исключения процессов
. фотохимической обработки и сканирования снимков;
. возможность одновременно получать панхроматическое, цветное и
спектрозональное изображения;
. полное исключение погрешностей, связанных с деформацией
фотоматериала.
Практическая реализация дистанционного изучения окружающей среды строится
на использовании приемников, чувствительных к определенной зоне
электромагнитного спектра излучения.
С этой точки различают виды съемок, обеспечивающие регистрацию:
ультрафиолетового излучения, видимого излучения, инфракрасного излучения,
радиоизлучения, акустического излучения, магнитного поля, гамма-излученияи
испарения объектов.
Ультрафиолетовая съемка выполняется в диапазоне от 0.01до 0.4 мкм длин
электромагнитных волн. Для регистрации изображений используются как
фотоумножители, так и фотопленка. Следует отметить, что ультрафиолетовое излучение
активно поглощается атмосферой, что позволяет ее использовать только при
съемках на низких высотах.
Съемка в видимом диапазоне - видеосъемка0.4-0.74 мкм выполняется в
настоящее время на фотографические пленки и твердотельные приемники. В
зависимости от используемых диапазонов регистрации и типов регистраторов
различают черно-белые панхроматические изображения, цветные изображения,
спектрозональные и многозональные (многоспектральные) изображения. Черно-белые
панхроматические изображения получают во всем видимом спектре электромагнитных
волн на черно-белую фотопленку или черно-белый светочувствительный
твердотельный приемник. При цветной съемке изображения регистрируются на
цветную фотопленку или твердотельный приемник цветных изображений. При такой съемке
регистрируются естественные цвета объектов местности.
Инфракрасная (тепловая) съемка выполняется в трех диапазонах: ближнем
0,74 -1.2 мкм, среднем 1.8-5.3 мкм и дальнем 7,0-14 мкм. В ближнем диапазоне
осуществляется регистрация отраженного излучения Солнца. В среднем и дальнем
диапазонах регистрируется собственное тепловое излучение объектов земной
поверхности, для регистрации которых используются тепловизоры. Они обеспечивают
преобразование теплового излучения в аналоговые или цифровые видеосигналы с разрешением
от 1 м до 10-30 м. Она с успехом используется для выявления источников
температурных аномалий, вызванных пожарами, авариями трубопроводов.
Лазерная съемка проводится в видимом или ближнем инфракрасном
спектральных диапазонах посредством использования активного источника
электромагнитного излучения, лазерного локатора (лидара). Лазер работает в
импульсном режиме. Он испускает короткие импульсы , направление которых
задается оптической сканирующей системой. Лазерная съемка с успехом применяется
при выполнении топографических и землеустроительных работ, при съемках объектов
электроэнергетики, лесоустроительных и лесотехнических съемках.
Радиотепловая съемка регистрирует пассивное излучение объектов земной
поверхности в микроволновом диапазоне 100 см - 1мм с помощью радиолокаторов.Это
излучение прозрачно для атмосферы, поэтому может с успехом регистрироваться
приемниками, установленными на космических носителях.
Регистрация магнитного излучения выполняется в ходе аэромагнитной съемки
посредством использования в качестве приемников аэромагнитометров. Основное
назначение магнитной съемки - изучение геолого-геофизических свойств земной
поверхности.
Гамма-спектрометры используются в ходе проведения аэрогамма-съемки.
Учитывая, что гамма-излучение активно поглощается атмосферой, ее целесообразно
проводить с высот, не превышающих 150-200 м. Они с успехом могут использоваться
при выявлении источников радиоактивного загрязнения земной поверхности.
Аэрогеохимическая съемка основана на регистрации летучих элементов и
соединений, испаряемых объектами земной поверхности в атмосферу. К летучим
относятся сернистый ангидрид, углеводороды, сероводород. Приемниками для
регистрации испарений служат оптические спектрометры, регистрирующие спектры
атомного поглощения химических элементов и соединений в парообразном состоянии.
Эти виды съемок с успехом используютсяпри контроле наличия загрязняющих веществ
в атмосфере городов.
Радиолокационная съемка использует активный источник излучения
радиолокатора бокового обзора. Она осуществляется в микроволновом диапазоне
электромагнитного излучения. Этот вид съемки основан на изменении интенсивности
отраженного радиосигнала от различных объектов земной поверхности.Она с успехом
применяется как при съемках из космоса, так и с самолета. Ее основным
достоинством является возможность съемки территорий в любое время суток при
любых метеоусловиях. В настоящее время она обеспечивает разрешение объектов
земной поверхности до 1-5 м.
Кроме рассмотренных съемочных систем, широко используемых для получения
изображений земной поверхности, имеют место также геофизические виды съемок,
обеспечивающие анализ свойств земной поверхности.
К таким видам съемок относятся радиотепловая, магнитометрическая,
рентгеновская съемки, а также гамма-съемка и аэрогеохимическая съемка.
1.2 Геометрические
принципы
Геометрические принципы построения изображений определяют положением осей
визирования съемочных камер в момент съемки и способами проектирования
изображения.
По способам проектирования изображений различают (рис.3): кадровую,
щелевую, панорамнуюи сканерную съемки, а также съемку с боковым линейным
сканированием и одновременную съемку на три линейки.
При кадровой съемке (рис.3а) оптическое изображение участка земной
поверхности одновременно проектируется посредством объектива на
светочувствительный материал, который находится в фокальной плоскости,
ограниченной прикладной рамкой.
При щелевой съемке (рис.3б) оптическое изображение проектируется во
времяпоступательного перемещения носителя с фотокамерой посредством
совокупности полос земной поверхности, формируемых экспонирующей щелью
фотообъектива.
При панорамной съемке (рис.3в) кадр оптического изображения формируется в
процессе построчного сканирования участка земной поверхности перпендикулярно
линии полета центральной частью поля зрения объектива, когда скорость
перемещения оптического изображения синхронизирована со скоростью перемещения
носителя.
При сканерной съемке (рис. 3г) оптическое изображение формируется
точечным сканированием в направлении, перпендикулярном полету носителя,
посредством перемещения сканирующего элемента, а в направлении полета
-посредством последовательного суммирования строк в ходе поступательного
перемещения носителя.
При съемке с боковым линейным сканированием (рис.3д) оптическое изображение
формируется линейным сканированием в направлении перпендикулярном полету
носителя с фиксированным отклонением съемочной камеры на поперечный угол Θ , а в направлении полета -
посредством последовательного суммирования строк в ходе поступательного
перемещения носителя.
При одновременной съемке на три линейки (рис.3е) оптическое изображение
формируется линейным сканированием на первую линейку в направлении
перпендикулярном полету носителя с фиксированнымотклонением проектирующего луча
вперед на продольный угол (+Ω), на вторую линейку с отклонением
проектирующего луча в точку надира (Ω=0), на третью линейку - с
отклонением проектирующего луча назад на продольный угол (-Ω), а в направлении полета -
посредством последовательного суммирования строк в ходе поступательного
перемещения носителя.
Рисунок 2. Способы построения изображений при ДЗЗ
Классификация систем получения изображений:
) Метеорологические и океанографические системы обеспечивают
получение изображений с низким пространственным разрешением (250-3000 м) и
высокой повторяемостью съемки (по крайней мере, ежедневно), удовлетворяющих
метеорологическим и океанографическим требованиям. Они позволяют определять тип
и размер облаков, высоту их расположения, а также скорость и направление их
движения.
) Системы изучения природных ресурсов Земли предназначены для
решения задач выявления сельскохозяйственных, минеральных ресурсов и контроля
за состоянием окружающей среды. Для этих целей получают изображения со средним
пространственным разрешением (10-250 м).
) Картографические системы обеспечивают получение изображений с
высоким пространственным разрешением (0.2-10 м), которые используются для
отображения характеристик земной поверхности в крупных, средних и мелких масштабах.
При этом разрешение 0.2-1 м обеспечивается материалами аэрофотосъемки, а 0.6-10
м - материалами космических съемок.
) Аэросъемки проводятся для целей мониторинга территорий в
масштабах 1: 500 -1: 25 000, а космические съемки - масштабов 1: 2 000 - 1: 1
000 000. Следует отметить, что получение изображений высокого разрешения из
космоса до последнего времени входило в компетенцию органов, занимающихся
военной разведкой.
Глава 2. Характеристики съемочной аппаратуры, установленной на
космических аппаратах
Существует пространственное, радиометрическое, спектральное, временное
разрешение, на основе которых происходит классификация данных ДЗ.
Пространственное разрешение - величина, характеризующая размер наименьших
объектов, различимых на изображении.
Классификация снимков по пространственному разрешению:
· снимки очень низкого разрешения 10 000 - 100 000 м.;
· снимки низкого разрешения 300 - 1 000 м.;
· снимки среднего разрешения 50 - 200 м.;
· снимки высокого разрешения:
1) относительно высокого 20 - 40 м.;
2) высокого 10 - 20 м.;
) очень высокого 1 - 10 м.;
) снимки сверхвысокого разрешения меньше 0,3 - 0,9 м.
Таблица 1. Соотношение масштаба карт с пространственным разрешением
снимков
|
Датчик
|
Размер пиксела
|
Возможный масштаб
|
|
Landsat 7 ETM+
<http://mapexpert.com.ua/index_ru.php?id=7&table=KA>15 м1:100 000
|
|
|
|
SPOT 1-4
|
10 м
|
1:100 000
|
|
IRS-1C и IRS-1D
|
6 м
|
1:50 000
|
|
SPOT 5
<http://mapexpert.com.ua/index_ru.php?id=5&table=KA>5 м1:25 000
|
|
|
|
EROS
|
1,8 м
|
1:10 000
|
|
OrbView-3 pan
|
4 м
|
1:20 000
|
|
OrbView-3
|
1 м
|
1:5 000
|
|
IKONOS pan
|
4 м
|
1:20 000
|
|
IKONOS*
|
1 м
|
1:5 000
|
|
QUICKBIRD pan
<http://mapexpert.com.ua/index_ru.php?id=9&table=KA>2.44 м1:12 500
|
|
|
|
QUICKBIRD
<http://mapexpert.com.ua/index_ru.php?id=9&table=KA>0.61 м1:2 000
|
|
|
Спектральный диапазон. В зависимости от числа одновременно используемых
при съёмке спектральных зон съёмочные системы могут быть однозональными и
многозональными.
Панхроматическими называют однозональные изображения, полученные сразу во
всём видимом диапазоне спектра. Панхроматические изображения, регистрирующие
интегральное отражение природных объектов, могут быть использованы в качестве
более точной топографической основы и, при совместной цифровой обработке,
наполняться многозональной информацией более низкого разрешения.
Многозональные изображения - это набор спектральных каналов в одном
файле. Многозональные изображения при синтезе не всегда воспроизводят реальные
цвета, так как спектральные каналы не всегда соответствуют длинам волн, которые
входят в цветовую гамму. Так например, не все датчики регистрируют отражение в
синей части спектра, так как на этих длинах волн происходит сильное рассеивание
света в атмосфере и полученное изображение оказывается малоконтрастным. При
просмотре изображений в ближних ИК- и тепловых каналах, а также при просмотре
радиолокационных многозональных изображений используется синтез спектральных
каналов, и такое изображение называют псевдоцветным. Диапазоны спектра
электромагнитных волн представлены на рисунке 4.
Пространственное разрешение - величина, характеризующая размер наименьших
объектов, различимых на изображении.
Радиометрическое разрешение - Число уровней сигнала, которые сенсор может
регистрировать. Обычно варьируется от 8 до 14 бит, что дает от 256 до 16 384
уровней. Эта характеристика также зависит от уровня шума в инструменте.
Например, если радиометрическое разрешение 6 бит на пиксел мы имеем всего 64
градации цвета (2(6) = 64); в случае 8 бит на пиксел - 256 градаций (2(8) =
256), 11 бит на пиксел - 2048 градаций (2(11) = 2048). В настоящее время, как
правило, сенсоры, установленные на спутниках ДЗЗ, имеют радиометрическое
разрешение не хуже 8 бит на пиксел.
Временное разрешение - частота пролёта спутника над интересующей областью
поверхности. Имеет значение при исследовании серий изображений, например при
изучении динамики лесов. Первоначально анализ серий проводился для нужд военной
разведки, в частности для отслеживания изменений в инфраструктуре, передвижений
противника.
Глава 3. Требования к аппаратуре дистанционного зондирования Земли
Требования к параметрам ДЗЗ при определении характеристик рельефа
Генетические характеристики рельефа
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований, инженерно-геологическая
|
Генетические типы рельефа,
границы палеогеографиче-ских обстановок, границы генетически однородных
комплексов отложений
|
Обз-1000 Осн-500 Дет-200
|
250 70 32-20
|
0.4-1.1
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIR-MONO/XI,TM,ETM+,LISS-III
|
Определение генетического типа рельефа для территории (водной эрозии,
абразии и аккумуляции, водно-ледниковой эрозии и аккумуляции ветровой эрозии и
аккумуляции вулканической деятельности, и их разновидности).
Выявление склонов и определение их генезиса (обвально-осыпные,
оползневые, солифлюкционные, делювиальные, эрозионные, аллювиально-террасовые,
тектонические, поверхности лавовых потоков и др)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований, инженерно-геологическая
|
Генетические однородные
формы рельефа, границы генетически однородных комплексов отложений
|
Обз-200 Осн-50 Дет-10
|
30 10 2-1
|
0.4-1.1
|
HRV-PAN/XS, TM,
ETM+, HRVIRMONO/ XI, LISS-III ASTER, ALI, IRS-PAN, LISS-IV (PAN), HRG,
QuikBird, Ресурс-
|
Определение морфографического типа рельефа (волнистый, бугристый,
гривистый, западинный, балочный, овражный, предгорный, высокогорный и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований, инженерно-геологическая
|
Морфографические типы
рельефа
|
Обз-200 Осн-50 Дет-10
|
30 10 2-1
|
0.4-1.1
|
HRV-PAN/XS, TM,
ETM+, HRVIRMONO/ XI,ALI,IRS-PAN,LISS-IV(PAN),HRG,QuikBird, Ресурс-ДК,
Ikonos-2, OrbView3, WorldView-1/2, EROS-A/B
|
Определение морфографического типа склона (выпуклый, вогнутый и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований, инженерно-геологическая
|
Морфографические типы
склонов
|
Обз-200 Осн-50 Дет-10
|
30 10 2-1
|
0.4-0.7 2.4-7.0 см
|
ASTER, IRS-P5,
HRG RADARSAT-1/2, ERS-1/2 , ENVISAT, TERRASAR-X,ALOS
|
Определение морфографического типа речной долины (U-образная, V-образная,
террасированная, безрусельная- деллевая и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований, инженерно-геологическая
|
Типы речных долин
|
Обз-200 Осн-50 Дет-10
|
30 10 2-1
|
0.4-0.7 2.4-7.0 см
|
ASTER, IRS-P5,
HRG RADARSAT-1/2, ERS-1/2 , ENVISAT, TERRASAR-X, ALOS
|
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Интенсивность расчленения
рельефа
|
Тальвеги водотоков разных
порядков
|
Обз-1000 Осн-200 Дет-50
|
250, 70 30 15
|
0.4-0.7 2.4-7.0 см
|
MODIS, AWIFS,
TM, HRVIR, ASTER, ALI, ERS-1/2, ADARSAT- 1/2,ENVISAT, ALOS, TERRASAR-X
|
Морфометрические характеристики рельефа.
Ранжирование территорий по густоте эрозионного расчленения.
Ранжирование территорий по типу эрозионного расчленения (структурно-денудационное,
структурно-эрозионное и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Интенсивность расчленения
рельефа
|
Типы расчленения
|
Обз-1000 Осн-200 Дет-50
|
250, 70 30 15
|
0.4-0.7
|
MODIS, AWIFS
HRVPAN/XS,HRVIRMONO/XI, TM, ETM+, LISS-III,
|
Выявление участков аномальных уклонов продольного профиля тальвегов
водотоков
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Глубины расчленения рельефа
|
Районирование по глубине
расчленения рельефа
|
Обз-1000 Осн-500 Осн-200
Дет-50 Дет-25
|
250 90 30 8 2,5
|
0.4-0.7 2.4-7.0 см
|
RADARSAT-1/2,
ERS-1/2 , ENVISAT, ASTER, HRG,IRS-P5, TERRASAR-X,ALOS
|
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая
неотектоническая
|
Участки аномальных уклонов
продольного профиля тальвегов водотоков
|
Обз-1000 Осн-500 Осн-200
Дет-50
|
250 90 30 8
|
0.4-0.7 2.4-7.0 см
|
RADARSAT-1/2,
ERS-1/2 , ENVISAT, ASTER, HRG, IRS-P5, TERRASAR-X, ALOS
|
Определение уклона и экспозиции склонов.
Определение высотных отметок рельефа, построение цифровой модели рельефа.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Топографическая,
геоморфологическая и др.
|
Высотные отметки рельефа, DEM
|
Обз-1000 Осн-500 Осн-200
Дет-50 Дет-25
|
90 30 8 2,5
|
0.4-0.7 2.4-7.0 см
|
RADARSAT-1/2,
ERS-1/2 , ENVISAT, ASTER, HRG, IRS-P5, TERRASAR-X, ALOS
|
Формы рельефа.
Выявление и характеристика элементов, ограничивающих формы рельефа
(склон, вершина, бровка, седловина, уступ, водораздел, тыловой шов и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая,
четвертичных образований
|
Формы рельефа: площадные, линейные,
внемасштабные. Геоморфологичес-кие памятники природы
|
Обз-100 Осн-25 Дет-5
|
20-15 5 1-0,5
|
0.4-1.1
1.55-1.75 2.0-3.0
|
HRV-PAN/XS,
HRVIRMONO/ XI, ETM+, LISS-III, ASTER,ALI, Hyperion, IRS-PAN, LISS-IV (PAN),
HRG Ресурс-ДК, Ikonos-2, OrbView-3
|
Требования к параметрам ДЗЗ при анализе гидрографических объектов на суше
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Топографическая,
гидрографическая, речного и поверхностного стока и др.
|
Речная сеть
|
Обз-200 Осн-50 Дет-25
|
70-30 30 5-15
|
0.4-1.1
|
AWIFS, TM, ETM+,
HRV-PAN/XS, IRS-P5,HRVIR-MONO/XI,LISS-III, ASTER, ALI, Hyperion, IRS-PAN,
LISS-IV (PAN), HRG
|
Гидрография рек, озер и водохранилищ.
Картографирование речной сети.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Топографическая,
гидрографическая, речного и поверхностного стока и др.
|
Речная сеть
|
Обз-1000 Осн-500 Дет-50 Дет-10
|
250-70 30
15-5 1
|
0.4-1.1 2.0-7.0 см
|
Hyperion, TM, ETM+, LISS-III, HRVIRMONO/XI, TM, ETM+,LISS-III, HRG, Ресурс-ДК, Ikonos-2, OrbView-3,
|
Характеристика речной долины и ее элементов (бровка склон, дно, пойма,
террасы и др.).
Выявление водоразделов и картографирование речных бассейнов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая
|
Элементы речной сети
|
30 5-15 1
|
0.4-1.1 2.4-7.0 см
|
MODIS, AWIFS,
PAN, LISS-IV (PAN), HRG, Ресурс-ДК, Ikonos-2, OrbView-3,
QuikBird,WorldView-1/2, IRS-P5, EROS-A/B, ERS-1/2, RADARSAT-1/2, ENVISAT, ALOS
|
Определение характерного рисунка речной сети.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая и др.
|
Речные долины и их элементы
|
Обз-1000 Осн-200 Дет-50
|
500-70 30 15-10
|
0.4-1.1
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIR-MONO/XI, TM, ETM+, LISS-III ASTER, ALI, HRG
|
Выявление временных водотоков (ложбин стока и лощин).
Определение типа реки по источнику питания.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрологического
районирования
|
Реки различных типов
питания
|
Обз-1000 Осн-200 Дет-50
|
500-70 30 15-10
|
0.4-1.1
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI
|
Типизация приустьевых участков рек (дельта, эстуарий) и его элементов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая и др.
|
Дельты, эстуариии др.
|
Обз-1000 Осн-200 Дет-50
|
500-70 30 15-10
|
0.4-1.1
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI, IRS-PAN, LISS-IV
(PAN), HRG, IRS-P5
|
Выявление слепых устьев рек (висячих дельт)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая,
геоморфологическая и др.
|
Слепые устья рек
|
Обз-200 Осн-50 Дет-25
|
30 15 -10 5
|
0.4-1.1
|
TM,ETM+,
HRVPAN/XS, HRVIRMONO/XI, LISS-III ASTER, ALI, Hyperion, IRS-PAN, LISS-IV
(PAN), HRG, IRS-P5
|
Картографирование озер и водохранилищ и их основных элементов (урез,
береговой склон, побережье, береговая отмель)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Топографическая и др.
|
Озера
|
Обз-1000 Осн-200 Дет-50
|
500-70 30 15-10
|
0.7-1.1
|
MODIS, AWIFS
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI, Hyperion, IRS-PAN,
LISS-IV (PAN), HRG
|
Определение типа озера по характеру водообмена (сточные, бессточные,
проточные, временно сточные и др.)
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектрдиапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая, речного и
поверхностного стока (водобалансовая) и др.
|
Озера различных типов
|
Обз-1000 Осн-200 Дет-50
|
500-70 30 15-10
|
0.4-1.1
|
MODIS, AWIFS
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI, Hyperion, IRS-PAN,
LISS-IV (PAN), HRG
|
Определение генетического типа озерной котловины
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая, речного и
поверхностного стока (водобалансовая) и др.
|
Озерные котловины разных
генетических типов
|
Обз-1000 Осн-200 Дет-50
|
70-500 30 15-10
|
0.4-1.1
|
MODIS, AWIFS
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI, Hyperion, IRS-PAN,
LISS-IV (PAN), HRG
|
Разделение озер по минерализации на условно пресные и соленые.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая, речного и
поверхностного стока (водобалансовая) и др.
|
Озера пресные и минеральные
(соленые)
|
Обз-1000 Осн-200 Дет-50
|
500 70-30
15-10
|
0.4-0.6
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIR- MONO/XI, ТМ, ЕТМ+, LISS-III, ASTER, ALI, Hyperion
|
Определение типа минеральных озер (самосадочные, сухие и др.).
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая, речного и
поверхностного стока (водобалансовая) и др.
|
Минеральные озера разных
типов
|
Обз-1000 Осн-200 Дет-50
|
500 70-30 15-10
|
0.4-0.6
|
MODIS, AWIFS,
HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III, ASTER, ALI, Hyperion,
|
Гидрометрия рек, озер и водохранилищ.
Определение коэффициента извилистости реки.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая и др.
|
Береговой склон, побережье,
береговая отмель и др.
|
Обз-1000 Осн-200 Дет-50
|
250-70 30 15-10
|
0.4-1.1
|
MODIS, AWIFS,
ALI HRV-PAN/XS, HRVIRMONO/XI, TM, ETM+, LISS-III,
|
Определение густоты речной сети.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геоморфологическая и др.
|
Значения характеризующие
густоту речной сети
|
Обз-200 Осн-50 Дет-25
|
30 15 2.5
|
0.4-1.1 2.4-7.0 см
|
HRV-PAN/XS,
HRVIRMONO/XI, TM, ETM+, ASTER, ALI, IRS-P5, ERS-1/2, RADARSAT-1/2, ENVISAT,
ALOS, IRS-PAN, LISS-IV, (PAN), HRG
|
Определение температуры водной поверхности и изучение теплового режима
крупных водоемов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Геотермическая
|
Значения температуры водной
поверхности
|
Обз-1000 Осн-200 Дет-50
|
1000 30 15
|
3.6-4.0 8.3-13.4
|
MODIS, TM, ETM+, ASTER
|
Требования к параметрам ДЗЗ при анализе морей и океанов.
Гидрография морей и океанов.
Изучение топографии морской поверхности.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая
|
Топографические
Характеристики морской поверхности
|
Глоб-5000 Обз-2500 Осн-1000
|
1000-10000
|
1.3 - 8.0 3.8 - 7.0см
|
AIRS, MODIS, ENVISAT,
ERS-1/2
|
Оценка вдольберегового переноса.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая
|
Вдольбереговой перенос
|
Обз-1000 Осн-200 Дет -50
|
500-70 30 10
|
0.4-0.7
|
MODIS, AWIFS,
TM, ETM+, LISS-III, HRVXS, HRVIR-XI, ALI, ASTER, Hyperion
|
Гидрометрия морей и океанов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая,
геотермическая
|
Температура поверхности
моря (SST)
|
Глоб-5000 Обз-2500 Осн-1000
|
1000
|
8.0 - 12.0
|
MODIS, AVHRR
|
Измерение температуры поверхности морей и океанов.
Измерение уровня моря.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая
|
Уровень моря
|
Глоб-5000 Обз-2500 Осн-1000
|
10000 - 1000
|
1- 10 см
|
ENVISAT,
ERS-1/2, RADARSAT-1/2, ERS-1/2 , ENVISAT, TERRASAR-X, ALOS
|
Измерение соляной концентрации/
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Гидрографическая
|
Соляная концентрация
|
Глоб-5000 Обз-2500 Осн-1000
|
10000 - 1000
|
1- 10 см
|
ENVISAT,
ERS-1/2, RADARSAT-1/2, ERS-1/2 , ENVISAT, TERRASAR-X, ALOS
|
Требования к параметрам ДЗЗ при определении характеристик почвы.
Генезис и структура почв.
Картографирование типов почвенного покрова.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Почвенная, агропочвенная
|
Типы почв
|
Обз-2500 Осн-1000 Осн-200
|
200 60 30
|
0.4-1.1
|
WIFS, AWIFS TM,
ETM+, LISS-III, HRV, HRVIR, ALI, ASTER
|
Оценка влажности почв.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Влажности почв,
эвапотранспирации
|
Вариации влажности почв
|
Обз-200 Осн-100 Дет-50
|
10-30
|
0.4 - 1.2 2.08-2.35 8-12 3
- 6 см 15-30 см
|
TM, ETM+, HRVIR,
HRG, ERS-1/2, PALSAR (ALOS)
|
Определение температуры почв.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Распределения температур
|
Распределение температуры
на поверхности почв
|
Обз-1000
|
1000
|
3-5 10-12
|
MODIS, AVHRR,
ASTER, ETM+, TM
|
Засоление почв. Оценка засоление почв.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Экологического состояния
земель, плодородия, почвенно мелиоративная и др.
|
Стадии солевого
подпитывания, стадии засоления, типы засоления
|
Осн-200 Дет-50
|
30 5-15
|
0.4-1.1
|
HRV, TM,
LISS-III, ASTER, HRG, Formosat-2, ALI
|
Засоление почв. Оценка засоление почв.
Определение причин процессов засоления грунтов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Экологического состояния
земель, эколого-геологическая, почвенная, почвенно-мелиоративная и др.
|
Причины процессов засоления
грунтов
|
Осн-200 Дет-50
|
30 5-15
|
0.4-1.1
|
HRV, TM,
LISS-III, ASTER,HRG, Formosat-2
|
Оценка нарушенности почвенного покрова (земель). Выявление массивов
почвенного покрова с признаками деградации.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектрдиапазоны, мкм
|
Съемочный прибор
|
Участки почвенного покрова
с признаками деградации
|
Осн-200 Дет-50
|
30 5-15
|
0.4-1.1
|
HRV, TM, HRVIR,
LISS-III, ASTER, HRG, Formosat-2, ALI
|
Выявление процессов опустынивания на участках нерациональной мелиорации.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Экологического состояния
земель, эколого-геологическая, почвенная, почвенно-мелиоративная и др.
|
Мелиоративные участки с
признаками опустынивания
|
Осн-200 Дет-50
|
30 5-15
|
0.4-1.1
|
HRV, HRVIR,
ETM+, TM, LISS-III, ASTER, HRG, Formosat-2
|
Выявление участков и локализация источников загрязнения почв (земель)
нефтью, нефтепродуктами и др.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ
ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Экологического состояния,
загрязнения почв и др.
|
Участки и источники
загрязнений
|
Осн-200 Дет-50
|
30 5-15
|
0.4-1.1 2.0-3.0 10.4-12.10
3-7 см
|
HRV, HRVIR, TM,
LISS-III, HRG, ALI, Formosat-2, ASTER, Hyperion, RADARSAT-2
|
Требования к параметрам ДЗЗ при анализе растительного покрова.
Степи.
Выделение и типизация участков со степной растительностью.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая и др.
|
Степная растительность
|
Обз-1000 Осн-200 Дет-50
|
170 30 15-15
|
0.4-1.1
|
WIFS, AWIFS, TM,
ETM+, LISS-III, HRVIR, HRV, ASTER, ALI, Hyperion
|
Луговая растительность. Выделение и типизация гольцовых и подгольцовых
лугов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ
ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая идр..
|
Растительность гольцовых и
подгольцовых лугов
|
Обз-1000 Осн-200 Дет-50
|
170 30 5-15
|
0.4-1.1
|
WIFS, AWIFS, TM,
ETM+, HRVIR, HRV, ASTER
|
Болотная растительность. Выделение и типизация растительности верховых
болот.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая, почвенная, почвенно-мелиоративная, водно-болотных
угодий и др.
|
Растительность верховых
болот
|
Обз-1000 Осн-200 Дет-50
|
170 30 5-15
|
0.4-1.1
|
WIFS, AWIFS, TM,
ETM+, LISS-III, HRVIR, HRV, ASTER, ALI,
Hyperion
|
Выделение и типизация растительности болот в криолитозоне.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая и др.
|
Растительность болот в
криолитозоне
|
Обз-1000 Осн-200 Дет-50
|
170 30 5-15
|
0.4-1.1
|
WIFS, AWIFS, TM,
ETM+, LISS-III, HRG, HRVIR, HRV, ASTER, ALI, Hyperion
|
Кустарники. Выделение и типизация кустарников.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных эко систем,
лесов, геоботаническая и др.
|
Типы кустарниковой
растительности
|
Обз-1000 Осн-200 Дет-50
|
170 30 5-15
|
0.4-1.1
|
AWIFS, TM, ETM+,
LISS-III, HRVIR, HRV, HRG, ALI, Hyperion, ASTER
|
Растительность тундры. Выделение и типизация растительности горных тундр.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая и др.
|
Растительность горных тундр
|
Обз-1000 Осн-200 Дет-50
|
170 30 15
|
0.4-1.1
|
AWIFS, TM, ETM+,
LISS-III, HRVIR, HRV, HRG, ALI, Hyperion, ASTER
|
Выделение и типизация растительности равнинной тундры.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая и др.
|
Растительность равнинной
тундры
|
Обз-1000 Осн-200 Дет-50
|
170 30 5-15
|
0.4-1.1
|
AWIFS, TM, ETM+,
LISS-III, HRVIR, HRV, HRG, ALI, Hyperion, ASTER
|
Лесорастительное районирование (определение лесорастительных зон с
относительно однородными лесорастительными признаками).
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
геоботаническая
|
Зоны лесов с однородными
лесорастительными признаками
|
Обз-1000 Осн-200
|
170 30
|
0.4-1.1
|
MODIS,
VEGETATION1/2, AWIFS, TM, ETM+, HRVIR, HRV
|
Типизация лесных сообществ.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Высотно-поясных экосистем,
лесов, геоботаническая и др.
|
Типы лесных экосистем
|
Обз-1000 Осн-200 Дет-50
|
1000 170, 30 10-20
|
0.4-1.1
|
MODIS,
VEGETATION 1/2, WIFS, AWIFS, ALI, TM, ETM+, HRVIR, HRV, Hyperion
|
Лесоустройство. Определение границ лесов и лесистости территорий
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Лесов, геоботаническая,
лесистости.
|
Лесистость
|
Обз-2500 Обз-1000 Осн-200
|
250-1000 170 30
|
0.4-1.1
|
MODIS
VEGETATION-1/2, WIFS, AWIFS, TM, ETM+,
и др.
|
Оценка возрастной структуры и продуктивности лесов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Запасов леса и др.
|
Возрастные группы лесов
|
Обз-1000 Осн-200 Дет-50
|
170 30 15
|
0.4-1.1 3.5 - 7 см
|
WIFS, AWIFS,
ETM+ ,TM, HRVIR, HRV, ALI,,LISS-IV, ASTER, ALI, Hyperion, RADARSAT-2
|
Выделение массивов редколесий, ветровалов.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Лесов, санитарного
состояния лесов
|
Редколесья, ветровалы
|
Осн-200 Дет-50 Дет-10
|
170 30 1
|
0.4-1.1
|
LISS-III,
ASTER,ALI, PAN (IRS-1/C,1/D), HRG, Ikonos-2, QuikBird,WorldView-1, EROS-A/B, Ресурс-ДК
|
Послепожарная инвентаризация леса. Выявление гарей и определение их
возраста.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Лесистости, лесов,
санитарного состояния лесов и др.
|
Гари разных возрастов
|
Обз-1000 Осн-200 Дет-50
|
250 30 5-15
|
0.4-1.1 3.5 - 7 см
|
MODIS,WIFS,
AWIFS, ETM+, TM, LISS-III, HRVIR, HRV, RADARSAT-1/2
|
Оценка состояния возобновления выгоревших участков леса
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Лесистости, лесов,
санитарного состояния лесов и др.
|
Гари, участки
возобновленных пород
|
Обз-1000 Осн-200 Дет-50
|
250 30 5-15
|
0.4-1.1
|
MODIS,WIFS,
AWIFS, ETM+, TM, LISS-III, HRVIR, HRV, ALI, HRG, Hyperion
|
Требования к параметрам ДЗЗ при определении характеристик антропогенного
воздействия на атмосферный воздуха. Аэрозонально-дымовые загрязнения. Оценка
глобального уровня аэрозольно-дымовых загрязнений
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Аэрозольно-дымовых
загрязнений
|
Характеристики содержания
аэрозолей
|
Глоб-5000 Обз-250
|
1000 250
|
0.4-1.1
|
MODIS AWIFS
|
Выявление региональных закономерностей рассеивания аэрозольно-дымовых
загрязнений и их циркуляции.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Содержание
аэрозольно-дымовых загрязнений, санитарного состояния
|
Закономерности рассеивания
аэрозольно-дымовых загрязнений
|
Обз-200 Осн-50 Дет-25
|
30 5-15
|
0.4-0.7
|
AWIFS, TM, ETM+,
LISS-III,ASTER, ALI, Hyperion, HRV-PAN/XS, HRVIRMONO/XI, HRG.
|
Выявление источников аэрозольно-дымовых загрязнений.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Содержание
аэрозольно-дымовых загрязнений, санитарного состояния
|
Источники
аэрозольно-дымовых загрязнений
|
Обз-200 Осн-50 Дет-25
|
30 5-15
|
0.4-0.7
|
TM, ETM+,
LISS-III, ASTER,ALI, Hyperion,HRV-PAN/XS, HRVIRMONO/XI, HRG
|
Оценка пространственно-временного изменения содержания загрязняющих
веществ в атмосфере над городами и промышленными предприятиями.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Содержание
аэрозольно-дымовых загрязнений, санитарного состояния городов
|
Характеристики динамики ЗВ
в атмосфере над городами пром. предприятиями
|
Обз-200 Осн-50 Дет-25
|
30 5-15
|
0.4-0.7
|
TM, ETM+,
LISS-III ASTER,ALI, Hyperion,HRV-PAN/XS, HRVIRMONO/XI,
|
Выявление трансграничного переноса аэрозольно-дымовых загрязнений.
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разрешение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
Трансграничного переноса
аэрозольно-дымовых загрязнений
|
Характеристики
трансграничного переноса аэрозольнодымовых загрязнений
|
Обз-2500 Осн-1000 Дет-200
|
250 -70
|
0.4-0.7
|
MODIS AWIFS
|
Требования к
параметрам дистанционного зондирования Земли при анализе характеристик
техно-объектов нефтегазового комплекса.
Объекты
недропользования. Выявление открытых карьерных разработок, шламонакопителей,
отстойников промышленных вод, дражных полигонов, кустов буровых скважин
|
КАРТОГРАФИЧЕСКИЙ РЕЗУЛЬТАТ
РЕШЕНИЯ
|
ТРЕБУЕМЫЕ ХАРАКТЕРИСТИКИ
МАТЕРИАЛОВ ДЗЗ
|
|
Тематическая карта (схема)
|
Картируемые слои
|
Уровень и масштаб
|
Разре-шение, м
|
Спектр, диапазоны, мкм
|
Съемочный прибор
|
|
|
|
|
|
|
