Анализ и совершенствование силовой установки самолета Ту-154М
Министерство
образования и науки Российской Федерации
ФЕДЕРАЛЬНОЕ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАНИЯ
«САМАРСКИЙ
ГОСУДАРСТВЕННЫЙ АЭРОКОСМИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ АКАДЕМИКА С.П. КОРОЛЕВА
(НАЦИОНАЛЬНЫЙ
ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ)» (СГАУ)
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
к
курсовому проекту по дисциплине
Техническая
эксплуатация летательных аппаратов и двигателей
Выполнил: студент группы
№ 3502
Грицкевич А.А.
Руководитель проекта:
Сошин В.М.
Самара
2013
Реферат
САМОЛЕТ, КОНСТРУКЦИЯ, СИЛОВАЯ
УСТАНОВКА ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ, АНАЛИЗ ЭКСПЛУАТАЦИОННОЙ НАДЕЖНОСТИ,
НЕИСПРАВНОСТЬ, ДЕФФЕКТ.
В данном курсовом проекте произведен
качественный и количественный анализ эксплуатационной технологичности, эксплуатационной
надежности силовой установки самолета ТУ-154М. Исследованы причины
возникновения неисправностей.
Содержание
Введение
. Анализ и совершенствование силовой установки самолета Ту 154 М
1.1 Общая характеристика силовой установки Самолета Ту - 154
1.2 Анализ особенностей конструкции Силовой установки Самолета
Ту-154
.3 Особенности эксплуатации силовой установки Самолета Ту 154
.4 Приспособленность конструкции к эксплуатации
. Анализ эксплуатационной надежности силовой установки Самолета Ту
154М
2.1 Качественный анализ надёжности
.2 Количественный анализ надёжности
3. Исследование причин возникновения неисправности объекта ТОиР
. Анализ эксплуатационной технологичности
4.1 Качественный анализ эксплуатационной технологичности
.2 Количественный анализ эксплуатационной технологичности
Заключение
Список использованных источников
Введение
Целью курсового проекта является
закрепление знаний, полученных на производственной практике, их применение для
решения задач по диффектации, ремонту, совершенствованию технологических
процессов технического обслуживания АТ.
В данном курсовом проекте
рассматриваются конструктивные особенности и эксплуатация силовой установки
самолета Ту 154М.
Представлена статистика отказов и
неисправностей силовой установки Ту 154М. Проведены качественный и
количественный анализы надежности. Так же сделан расчет долговечности
подшипника средней опоры двигателя.
1. Анализ и совершенствование
силовой установки самолета Ту 154 М
.1 Общая характеристика силовой
установки Самолета Ту - 154
Силовая установка состоит из трёх
ТРДД НК-8-2(У) конструкции ОКБ-276 Н. Д. Кузнецова. Два двигателя размещены по
бокам на пилонах, третий - внутри фюзеляжа с воздухозаборником в форкиле с
S-образным каналом. Управление остановом и режимом работы двигателей - прямое
тросовое от находящихся в кабине рычагов. Рычаги управления двигателями (РУД)
находятся на среднем пульте пилота и на пульте бортинженера, связаны и работают
синхронно. Рычаги останова двигателей (РОД) находятся на пульте бортинженера
слева от РУД, рычаги управления реверсом (РУР) на передней части РУД пилотов.
Двигатель НК-8-2У представляет собой
двухконтурный, двухкаскадный ТРД со смешением потоков наружного и внутреннего
контуров.
Конструктивно двигатель состоит из
следующих узлов: входного устройства, осевого двухкаскадного 10-и ступенчатого
компрессора; средней опоры; кольцевой камеры сгорания; осевой реактивной 3-х
ступенчатой двухкаскадной турбины и выходного устройства.
Двигатели N 1 и 3 оборудованы
реверсивными устройствами решетчатого типа для получения обратной тяги,
используемой при торможении самолета на пробеге после посадки или при
прерванном взлете.
Для обеспечения нормальной работы
двигатель оборудован рядом систем:
система запуска: автономная,
автоматическая, воздушная. Обеспечивает раскрутку ротора ВД до оборотов, с
которых двигатель автоматически выходит на малый газ. Запуск двигателя
производится от воздушного стартера, получающего питание сжатым воздухом или от
ВСУ ТА-6А, или от наземной установки воздушного запуска УВЗ, или от компрессора
ранее запущенного двигателя;
топливная система: обеспечивает
подачу дозированного количества топлива в камеру сгорания, необходимого для
поддержания нормальной работы двигателя в различных условиях эксплуатации;
масляная система: обеспечивает
бесперебойную подачу масла на смазку и охлаждение трущихся поверхностей
двигателя, а также вынос продуктов износа из внутренних полостей двигателя;
противопожарная система:
обеспечивает сигнализацию и эффективное тушение пожара в гондолах двигателей и
в отсеке ВСУ;
противообледенительная система:
обеспечивает обогрев элементов входного устройства двигателя. Система
воздушно-теплового типа, горячий воздух на обогрев ВНА КНД, кока и самолетного
воздухозаборника отбирается из-за последней ступени КВД;
система управления двигателем.
Управление двигателем осуществляется с помощью трех рычагов: рычагом управления
двигателем /РУД/ управляем режимами работы двигателя на прямой тяге, рычагом
управления реверсом / РУР / обеспечиваем включение, выключение реверса и
управление двигателем на режимах обратной тяги, а рычагом останова двигателя /
РОД / открываем топливный канал при запуске и закрываем при останове двигателя.
.2 Анализ особенностей конструкции
силовой установки самолета Ту-154
Современный ГТД является сложной и
дорогостоящей машиной, в которой воплощены все последние достижения науки и
техники. Поэтому непременным условием успешной эксплуатации авиационных
двигателей является глубокое знание летным и инженерно - техническим составом
особенностей конструкции двигателя, которые изложены в настоящей главе.
Конструктивно двигатель состоит из
следующих узлов: входного устройства, осевого двухкаскадного 10-и ступенчатого
компрессора; средней опоры; кольцевой камеры сгорания; осевой реактивной 3-х
ступенчатой двухкаскадной турбины и выходного устройства.
Двигатели N 1 и 3 оборудованы
реверсивными устройствами решетчатого типа для получения обратной тяги,
используемой при торможении самолета на пробеге после посадки или при
прерванном взлете.
Компрессор предназначен для сжатия
воздуха и подачи его в камеру сгорания и в наружный контур двигателя
непрерывным потоком без пульсаций давления с наиболее выгодным полем скоростей
и давлений. Компрессор осевой, 10-и ступенчатый, двухкаскадный. Компрессор
низкого давления 4-х ступенчатый. Входной направляющий аппарат КНД и кок
двигателя обогреваются горячим воздухом. Компрессор высокого давления 6-и
ступенчатый, оборудован клапанами перепуска воздуха из-за 5-й ступени КВД и
регулируемым направляющим аппаратом на входе в КВД.
Принцип работы компрессора
заключается в следующем: в расширяющихся межлопаточных каналах рабочего колеса
и направляющего аппарата скорость воздуха уменьшается, а давление и температура
растет. Скорость воздушного потока постоянно пополняется за счет преобразования
механической энергии лопаток рабочего колеса в скоростную (кинетическую)
энергию.
Подобным образом ступени компрессора
работают только при условии безударного входа воздуха на рабочие лопатки
компрессора. При уменьшении расхода воздуха через компрессор ниже расчетных
значений для данных оборотов двигателя угол входа воздуха на рабочие лопатки
компрессора увеличивается и, при достижении критических значений, на спинках
лопаток происходит срыв потока и образование вихрей. Вихри представляют собой
большое аэродинамическое сопротивление и, распространяясь по межлопаточному
каналу, полностью или частично "запирают " воздушный тракт. Движение
воздуха в сторону компрессора прекращается, давление воздуха за компрессором
падает и становится ниже, чем давление газов в камере сгорания. Газы из камеры
сгорания движутся в сторону компрессора и выталкивают вихри из межлопаточных
каналов, воздушный тракт "отпирается", очередная порция воздуха
поступает в компрессор, но, если угол входа воздуха не изменился, опять
происходит срыв потока и процесс повторяется сначала. Такая работа компрессора,
когда воздух подается в камеру сгорания порциями, импульсами называется
неустойчивой работой или помпажем двигателя. Помпаж сопровождается сильной
тряской двигателя, резким ростом температуры газов и, в случае совпадения
частоты собственных колебаний двигателя с частотой пульсаций воздуха, наступит
резонанс, который может привести к частичному или полному разрушению двигателя.
Для уменьшения возможности
возникновения помпажа в конструкции двигателя предусмотрено:
разделение ротора на два каскада;
применение регулируемого входного
направляющего аппарата (РНА) компрессора ВД. Лопатки РНА могут устанавливаться
либо на угол 45 градусов (пусковой угол), либо на угол 20 градусов (рабочий
угол). При работе двигателя на частоте вращения ротора НД ниже 43+5,5% лопатки
РНА установлены на угол 45 градусов - на панели приборов контроля двигателя
(пульт бортинженера) горит желтый светосигнализатор " РНА ПРИКРЫТ".
При увеличении частоты вращения до 43+5,5% лопатки РНА поворачиваются на угол
20 градусов - при этом гаснет желтый светосигнализатор " РНА ПРИКРЫТ
". При уменьшении режима работы двигателя РНА срабатывает в обратной
последовательности.
применение клапанов перепуска воздуха
из-за 5-й ступени компрессора ВД. На частоте вращения ротора ВД ниже 74,5+-1,5%
клапаны открыты - горит желтый светосигнализатор "КЛАПАНЫ ПЕРЕПУСК",
на режиме выше указанного клапаны закрываются - гаснет светосигнализатор
"КЛАПАНЫ ПЕРЕПУСК."
Признаки появления помпажа: сильная
тряска двигателя; колебание частоты вращения роторов с тенденцией к снижению;
резкий рост t газов; факеление или дымление из реактивного сопла; появление
звука, напоминающего урчание или клокотание, иногда сопровождающегося "хлопками".
Гондолы и хвостовая часть фюзеляжя,
имеют противопожарные перегородки, изолирующие конструкцию фюзеляжа от зон
топливной и масляной систем.
Передние кромки воздухозаборников
всех трех двигателей, обогреваемые. Обогрев обеспечивается воздухом забираемым
от двигателя.
.3 Особенности эксплуатации силовой
установки Самолета Ту 154
По мере накопления опыта
эксплуатации конкретного типа двигателя, конструкторы вносят в его конструкцию
соответствующие изменения, технологи совершенствуют процесс его изготовления,
эксплуатационники улучшают методы его технического обслуживания и применяющееся
при этом оборудование. Все перечисленные мероприятия направлены на повышение
безопасности, регулярности и экономической эффективности полетов. В данной
главе мы рассмотрим особенности эксплуатации, а так же используемое
оборудование, применяемое в этих процессах.
Заправка топливом.
Заправка топливом производится
централизованно под давлением через две заправочные горловины, расположенные в
носке правого крыла. Управление заправки осуществляется со щитка заправки,
установленного рядом с заливными горловинами. Заправка может производиться со
скоростью 2500 л/мин. Потребное время на полную заправку 20 мин. Заправка,
кроме, того может производиться через верхние заправочные горловины баков
заправочными пистолетами.
Слив топлива из баков может
производиться тремя способами:
. С помощью насосов
кессон-баков через два сливных бака справой и с левой стороны фюзеляжа.
. С помощью
топливозаправщика, отсосом через систему централизованной заправки топливом.
. Самотеком через сливные клапаны
каждого бака.
Система подачи
противообледенительной жидкости.
В состав силовой установки самолета
ту 154 так же входит система подачи противообледенительной жидкости,
предназначенная для удаления скапливающихся на фильтрующих элементах топливных
фильтров низкого давления двигателей, кристаллов льда. Тем самым,
противообледенительная жидкость заправляется в специальный бак, расположенный в
техническом отсеке по левому борту между шп 68 69.Контроль на земле за
количеством противообледенителоьной жидкости в баке производится по мерному
стеклу бака после слива из него топлива в расходный бак. Слив топлива
производится с помощью насоса ЭЦН 19 А. Включение насоса и открытие кранов
слива и дренажа осуществляется выключателями "Слив" и
"Дренаж" на щитке наземной проверки системы. Заправка бака
противообледенительной жидкостью производится под давлением не более 2 кГ/см2
через заправочный штуцер.
Система питания маслом.
Система питания маслом смонтирована
на каждом двигателе. Заправка маслом баков основных двигателей и двигателя ТА -
6А производится централизованно под давлением через специальный штуцер,
расположенный снизу в хвостовой части фюзеляжа.
Особенности оперативного
обслуживания двигателя.
Техническое обслуживание двигателей
регламентируется руководством по эксплуатации конкретного двигателя и включает
в себя оперативное и периодическое обслуживание. Виды технического обслуживания
целесообразно рассмотреть на примере двигателя НК 8 2У.
В регламенте предусмотрены следующие
формы технического обслуживания:
оперативное Т.О.:
форма А1,
форма А2,
форма Б;
периодическое Т.О.:
форма Б четная,
форма 1, форма 1 четная,
форма 2;
по календарным срокам;
при хранении;
отдельно организуемые работы
(О.О.Р.);
специальные виды Т.О.
Оперативное техническое обслуживание
самолета состоит из работ:
по встрече (ВС);
по обеспечению стоянки (ОС);
по осмотру и обслуживанию (Al, A2,
Б);
по обеспечению вылета (ОВ).
Формы технического обслуживания
выполняются:
Форма "А1" - после каждой
посадки самолета в транзитном, конечном и базовом аэропортах;
после выполнения периодического
технического обслуживания;
при очередных заправках самолета
топливом в процессе учебных и тренировочных полетов;
после испытательного или
контрольного полета (облета);
повторно, перед полетом самолета в
случае задержки предыдущего запланированного полета на 12 часов.
После выполнения каждой Ф-А1 вылет
разрешается в течение 12 часов.
Форма "А2" - выполняется в
базовом аэропорту через 75+15 часов.
После выполнения каждой А2 вылет
разрешается в течение 12 часов.
Работы по встрече выполняются после
каждой посадки самолета непосредственно.
Работы по обеспечению стоянки
выполняются в тех случаях, когда продолжительность стоянки самолета превышает 5
ч. или когда самолет принимается от экипажа.
Работы по обеспечению вылета
выполняются непосредственно перед вылетом самолета:
после выполнения на самолете работ
по формам Al, A2, Б;
повторно при подготовке самолета к
вылету в случае задержки предыдущего запланированного полета более чем на 1
час.
Форма "Б" - в базовом
аэропорту через каждые 150±30 часов налета.
Форма "Б четная" - в
базовом аэропорту через каждые ЗОО±ЗО часов налета.
Форма I - в базовом аэропорту через
каждые 600±30 часов налета.
Форма I четная - в базовом аэропорту
через каждые 1200±30 часов налета.
Форма 2 - один раз в год с
интервалом не более 12 месяцев, совмещая с плановой формой Б четная, формой I
или формой I четная.- по периодичности или каким-либо другим параметрам,
указанным в графе "Дополнительные указания" в разделах регламента.
Форма Б и периодическое техническое
обслуживание планера, двигателей и А и РЭО назначаются в зависимости о налета
часов с начала эксплуатации или поступления самолета из ремонтного предприятия,
календарным срокам службы, посадкам (причем отсчет ведется от базовых цифр
кратным: для налета в часах -
л. ч., для посадок - 75 пос, для
календарных сроков службы - 3 месяца) независимо от того, с каким допуском
проводилось предыдущее техническое обслуживание.
В отдельных случаях периодические
формы должны выполняться:
при выполнении учебных и
тренировочных полетов с техническим обслуживанием шасси, предкрылков,
закрылков, интерцепторов и системы управления стабилизатором:
через каждые 75±5 посадок в объеме
формы "Б";
через каждые 300±30 посадок в объеме
формы "Ф-Г';
через каждые 900±30 посадок в объеме
формы "Ф-2"
При эксплуатации самолетов с
относительно малым месячным налетом техническое обслуживание самолета по
перечню регламентных работ назначать по календарным срокам службы:
форма "Б" - через каждые
30±5 суток;
форма "Б четн." - через
каждые 3 месяца ±15 суток;
форма 1 - через каждые 6 месяцев ±15
суток;
форма 1 четная - через каждые 12
месяцев ±20 суток;
форма 2 - через каждые 24 месяца ±30
суток, если годовой налет составляет менее 900 часов налета.
Выполнение технического обслуживания
самолета по календарным срокам производить при налете самолета менее 50% от
налета, установленного для назначения форм технического обслуживания по
наработке (150, 300, 600, 1200) в часах налета.
При достижении за установленные
сроки для календарного технического обслуживания налета более 50% от налета для
назначения форм технического обслуживания по наработке в часах налета выполнять
соответствующую форму по наработке планера.
При замене двигателя в эксплуатации
(досрочно или по отработке ресурса) необходимо вновь устанавливаемому двигателю
выполнить работы, связанные непосредственно с заменой двигателя, и ту форму
технического обслуживания, которая назначается в зависимости от налета часов
планера или по календарному сроку. При установке на самолет двигателя, имеющего
уже наработку в эксплуатации (отличную от наработки планера), устанавливаемому
двигателю выполнить техническое обслуживание в объеме формы 2. (Разрешается
выполнение и меньшего объема работ, при условии сохранения периодичности и
сроков выполнения всех регламентных работ, предусмотренных настоящим
регламентом).
СПЕЦИАЛЬНЫЕ ВИДЫ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
Специальные виды технического
обслуживания выполняются после:
грубой посадки, посадки до ВПП,
выкатывания за ВПП, посадки с весом более 90 т;
поражения самолета разрядом
атмосферного электричества;
попадания самолета в пыльную бурю;
прерванного взлета;
выключение реверса тяги двигателей
на скоростях менее 120 км/час;
попадание самолета в град.
Необходимость выполнения специальных
видов технического обслуживания определяется по информации экипажа (по записи в
бортжурнале). Объем работ может изменяться по решению комиссии, исходя из
особенностей конкретного случая.
Необходимость выполнения специальных
работ по "Грубой посадке" определяется в соответствии с методическими
рекомендациями, введенными указанием МГА от 29.03.84 г. № 23.1.7.-32 по
результатам расшифровки бортовых средств объективного контроля.
.4 Приспособленность
конструкции к эксплуатации
Для обеспечения доступа к агрегатам
и системам двигателя в процессе обслуживания, а также для монтажа и демонтажа
двигателя и агрегатов в мотогондолах имеются откидные крышки, люки и створки.
Люки гондол силовых установок.
Доступ к внешним двигателям
обеспечивается открытием крышек нижних, верхних и боковых люклв гандол. Крышки
21 (рис 3. 4.) откидные. Верхние части крышек 21 шарнирно крепятся к нижним
балкам гондолы, а нижние части соединяются между собой с помощью натяжных
замков...(конструкция люка)
Доступ к среднему двигателю
обеспечивается открытием крышек (рис 3.5.)снизу и крышек сверху на хвостовой
части фюзеляжа.
Для монтажа внешних двигателей может
быть использован автокран К-122 на базе автомашины АЯЗ. Транспортировочные
тележки под мотогандолу.
Двигатели 1, 3 (внешние) расположены
в гагндолах, установленных на специальных пилонах, а двигатель № 2 (средний)
-внутри хвостовой части фюзеляжа. Крепление каждого двигателя осуществляется
подкосами.
Внешние двигатели могут сниматься и
устанавливаться как отдельно от гандол, так и вместе с ними. Для этого гандолы
стыкуются с фюзеляжем чентырьмя узлами. Все коммуникации в плоскости разьема
пилона выполнены разьемными.
Монтаж и демонтаж двигателя
установленного внутри фюзеляжа, производится простым подьемом-спуском двигателя
без дополнительных передвижений по горизонтали. Подьем осуществляется через
большой несиловой люк с двумя створками, расположенный в нижней части фюзеляжа.
Этот же люк используется для подхода к агрегатам двигателя в эксплуатации что
делает его многофункциональным элементом. Подход к агрегатам внешних двигателей
осуществляется через люки в гандолах и пилонах.
Особенностями компановки двигателя
НК 8 2У является размещение всех основных агрегатов на самом двигателе. За счет
этого двигательная установка имеет минимальное число разъёмов по ее
коммуникациям. Это обеспечивает быстроту замены двигателей в эксплуатации. Эти
особенности двигателя, наряду с мероприятиями, введенными в конструкцию силовых
установок, позволяютуменьшить время заменфы двигателей до 3-4 часов, включая
опробование двигателей после монтажа.
Для контроля состояния силовой
установки производится запуск всех 3-х двигателей с проверкой герметичности
коммуникаций масляной и топливной систем. Особое внимание обращается на
состояние системы управления самолетом, органов приземления и гидросистемы.
2. Анализ силовой установки самолета
Ту 154М
.1 Качественный анализ надёжности
силовой установки Ту-154
В настоящее время при эксплуатации
самолёта Ту-154 наблюдается значительное количество неисправностей силовой
установки по различным причинам. К ним относят недостаточная износостойкость и
запас прочности материалов; повреждения элементов двигателя, его узлов и
агрегатов. Статистические данные об отказах и неисправностях силовой установки
самолёта Ту-154 представлены в таблице 1.
Таблица 1 - Статистические данные об
отказах и неисправностях силовой установки самолёта Ту-154
№ борта
|
Наименование узла, агрегата, детали
|
Характер отказа
|
Повторя-емость, ч
|
Обстоятельс-тва обнаруже-ния
|
Причина
|
Клас-сифи-кация
|
|
|
|
СНЭ
|
ППР
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
Двигатель
|
Входной напрвляющий аппарат
|
85739
|
ВНА
|
Разрушение полной лопатки.
|
1154 2189 4651
|
|
Оперативное ТО
|
Попадание в тракт двигателя посторонних предметов
|
Э
|
Узел компрессора двигателя
|
85817
|
Компресср НД
|
Запах горелого масла в СКВ
|
490, 833, 1114, 1230
|
|
В полёте
|
Попадание масла из маслосистемы дв-ля в газовозду-шный тракт
дв-ля. Трещина маслопровода.
|
КПН
|
85739
|
Подшипник средней опоры
|
Превышение уровня вибрации
|
323, 458, 857,
|
141718583357
|
Предполётная проверка
|
Износ беговой дорожки. (риски, надиры,
выкрашиван.)Маслоголодание.
|
КПН
|
85823
|
Компрессор НД
|
Забоина на входной кро-мке рабочей лопатки №23 1-й ст. КНД
|
283, 259, 1212, 5719
|
|
Оператив ное ТО, визуальный осмотр
|
Попадание в тракт дв-ля пос-тороннего пред-мета
|
Э
|
Камера сгорания двигателя
|
85817
|
Камера сгора-ния
|
Прогар жаровой трубы
|
4832,
|
9628 14253
|
Периодическое ТО
|
Воздействие вы-сокой температуры.Закоксованность форсунок.
|
КПН
|
85823
|
Внутренний корпус
|
Тепловые повреждения жаровых труб
|
|
8346 9667
|
Диагностирова-ние
|
Повреждения жаровых труб, в связи с некачественной промывкой
форсунок
|
Р
|
85585
|
Наружный корпус
|
Трещина кожуха
|
|
6882, 10678, 11235
|
Периодическое ТО
|
Неравномерный нагрев в результате коксования.
|
Р
|
Узел турбины
|
85585
|
Статор турбины ВД
|
Прогар сопловых лопа-ток 1-й ст.
|
3589, 5544,
|
8965
|
Периодическое ТО
|
Неравномерное поле температур.
|
КПН
|
85739
|
Турбина каскада ВД
|
Трещина защитного кольца наружного ко-жуха
|
|
9628, 12598
|
Периодическое ТО
|
Температурные напряжения
|
КПН
|
85739
|
Ротор турбины ВД
|
Забоины лопаток тур-бины
|
1514, 2589
|
6531
|
Периодическое ТО
|
Разрушение тур-бины, попадание посторонних предметов в следствии
ремонта.
|
Р
|
Реверсивное устройство двигателя
|
85817
|
Выходное сопло
|
Трещина на звукопоглощающей оболочке реактивного сопла
|
4788,
|
6489, 8651
|
Периодическое ТО
|
Усталостное раз-рушение, при воздействии повышенных нагрузок.
|
КПН
|
85823
|
Верхняя ство-рка реверсивного устройства
|
Трещина по переднему уплотнительному про-филю верхней створ-ки
реверса
|
1846, 2395,4128,5903
|
7115, 8435, 9831, 10700 11980
|
Периодическое ТО
|
Усталостная трещина, при воздействии повышенных нагрузок.
|
КПН
|
Приводы вспомогательных устройств двигателя
|
85739
|
Привод постоянных оборотов ППО-40
|
Закрытое положение аварийной заслонки ППО
|
2313, 4578,
|
6983
|
Запуск двигателя
|
Неисправность ППО
|
КПН
|
85817
|
Привод постоянных оборотов ППО-40
|
Не обеспечивает раск-рутку генератора для подключения на
борт-сеть
|
2221, 5562
|
|
Предполётная проверка
|
Отказ регулятора ППО
|
КПН
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2 - Классификация отказов по
происхождению
КПН
|
Нарушение правил эксплуатации
|
Нарушение технологии ремонта
|
31
|
8
|
3
|

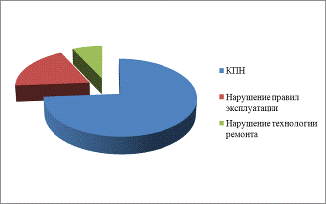

Рисунок 1 - Гистограмма
классификация дефектов по происхождению
Таблица 3 - классификация отказов по
агрегатам
Входной направляющий аппарат
|
Узел компрессора двигателя
|
Камера сгорания двигателя
|
Узел турбины
|
Реверсивное устройство двигателя
|
Приводы вспомогательных устройств двигателя
|
3
|
14
|
8
|
7
|
5
|
5
|

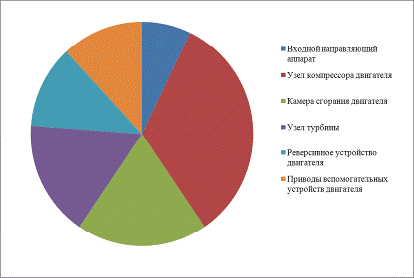

Рисунок 2 - Гистограмма
классификация дефектов по агрегатам
Таблица 4 - Классификация отказов по
видам дефектов
Попадание в тракт дв-ля посторонних предм.
|
Воздействие повышенных температур
|
Усталостные повреждения и износ
|
Отказ ППО
|
Некачественна промыва форсунок
|
13
|
5
|
22
|
5
|
5
|
|
|
|
|
|
Рисунок 3 - Гистограмма
классификации отказов по видам дефектов
Таблица - 5
Классификация отказов по обстоятельствам обнаружения объектов
Оперативное ТО
|
Полет
|
Периодическое ТО
|
18
|
4
|
28
|

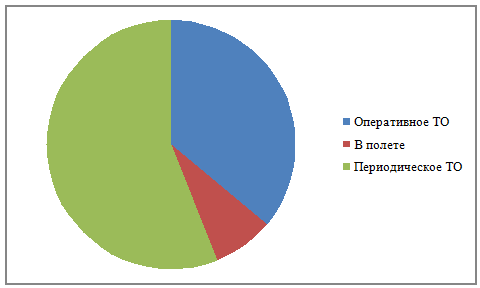

Рисунок - 4 Гистограмма
классификации отказов по обстоятельствам обнаружения объектов
.2 Количественный анализ
надежности
Количественный анализ
заключается в определении теоретического закона распределения наработки объекта
до отказа и его параметров. Определяется фактическая надёжность двигателя в
пределах наработки, а также необходимость проведения мероприятий, направленных
на повышение уровня надёжности.
Для количественного
анализа выбирается дефект - Трещина по заднему уплотнительному профилю верхней
створки реверса.
В эксплуатационных авиапредприятиях
имеет место большое количество случаев досрочных снятий двигателей по причинам
прогара жаровых труб, разрушений межвального подшипника, наличии забоин на
лопатках входного направляющего аппарата и лопатках компрессора низкого
давления.
Плотная обвязка двигателя
Время наработки до отказа ti:
1846, 2395,4128,5903,7115,8435,9831, 10700, 11980
Общее число объектов: N=15
Число отказов: n=9
Время наблюдения: Та=12000
ч
Группировка данных.
Интервал наработки
0…12000 часов разбивается на разряды по правилу Старджена .
Число разрядов
принимается k=4 с величиной
Расчет эмпирических
характеристик надежности.
Плотность отказов:
где -число
отказов,- число наблюдаемых изделий,
- длина интервала.
Интенсивность отказов:
,
где -
число исправно работающих изделий к началу следующего интервала.
Вероятность безотказной
работы:
.
Результаты расчётов
представлены в таблице 2.
№
|
|
|
|
|
|
|
|
1
|
0
|
3000
|
3000
|
2
|
7,40741E-05
|
7,40741E-05
|
1
|
2
|
3000
|
6000
|
3000
|
2
|
7,40741E-05
|
9,52381E-05
|
0,777778
|
3
|
6000
|
9000
|
3000
|
2
|
7,40741E-05
|
0,000133333
|
0,555556
|
4
|
9000
|
12000
|
3000
|
3
|
0,000111111
|
0,000333333
|
0,333333
|
Выбор теоретического закона
распределения. По данным табл. 1 строятся графики эмпирического распределения
(рис.4).
А)
Б)
В)

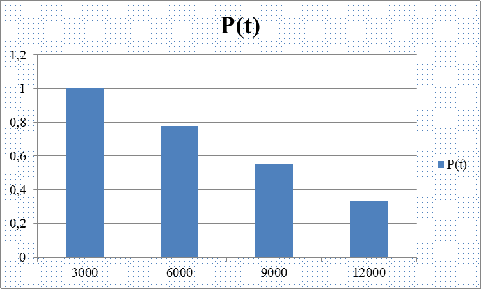

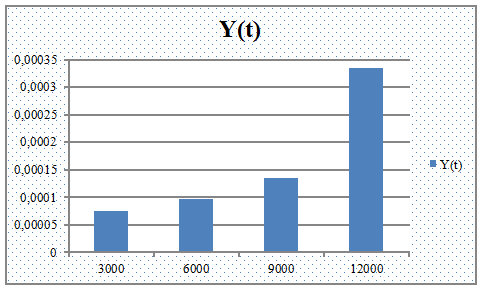

Рисунок 5 - Гистограммы
эмпирического распределения
Выдвигаем гипотезу о нормальном
законе распределения, так как именно оно характерно для отказов, связанных с
износом. Это подтверждает и внешний вид гистограмм.
Определение параметров
закона распределения. Нормальный закон распределения является
двухпараметрическим, т.е. для его полного определения необходимо найти два
параметра - интенсивность отказов и .
Для плана наблюдений [NUT] параметры распределения можно найти методом
разбиений.
Выберем значение
наработки и
.
Значение соответственно:
По таблице стандартной
нормальной функции распределения находим значения квантилей Z, соответствующих
значениям
Проверка правильности
принятой гипотезы. Осуществляется с помощью критерия Пирсона Число
разрядов при расчете критерия на единицу больше числа разрядов разбиения
вариационного ряда k, так как добавляется интервал от ta до +.
Результаты расчетов представлены в таблицу 6.
Таблица 7 - Расчет
критерия Пирсона
№
|
|
|
|
|
|
|
|
|
1
|
0
|
3000
|
3000
|
2
|
0,1403
|
2,1045
|
-0,1045
|
0,005189
|
2
|
3000
|
6000
|
3000
|
2
|
0,1443
|
2,1645
|
-0,1645
|
0,012502
|
3
|
6000
|
9000
|
3000
|
2
|
0,233
|
3,495
|
-1,495
|
0,639492
|
4
|
9000
|
12000
|
3000
|
3
|
0,179
|
2,685
|
0,315
|
0,036955
|
5
|
12000
|
∞
|
|
15
|
0,883
|
13,245
|
1,755
|
0,232542
|
|
|
|
|
|
|
|
|
0,926681
|
Число степеней свободы r
в случае пяти разрядов таблицы и одного параметра закона распределения равно 2
(r=5-2-1). Задавшись уровнем значимости α=10%, в
зависимости от P=1-α=90% и числа степеней свободы r=2 находим критическое значение Подсчитанное
значение не
попадает в критическую область (4,61; +), следовательно,
принятая гипотеза о нормальном законе распределения не противоречит
статистическим данным.
- квантиль нормального
распределения для ;
находятся по таблице:
Таким образом интервал
(315,67; 9361,72) с доверительной вероятностью покрывают 90% покрывает истинное
значение параметра ,
а интервал (4468,69; 8886,12) - значение параметра .
Построение графиков
теоретического распределения. Построение графиков распределения производим для
диапазона 0<t<9000 часов (рисунок 8). Нижнее значение соответствует
и
;
верхнее значение соответствует
и
:
Расчетные данные сведены
в таблицу 7.
Таблица 8 - Расчет
теоретических характеристик
t, час
|
2000
|
4000
|
6000
|
8000
|
9000
|
|
2,778111846
|
4,376410835
|
6,583206107
|
8,989116
|
11,18085
|
|
2,31
|
3,102
|
4,312
|
5,451
|
6,306
|
|
0,602
|
0,539
|
0,564
|
0,5102
|
0,487
|
|
0,8315
|
0,7088
|
0,655
|
0,6064
|
0,564
|
|
0,901
|
0,8162
|
0,725
|
0,691
|
0,6342
|
Расчет теоретических характеристик
t, час20004000600080009000
|
|
|
|
|
|
|
2,778111846
|
4,376410835
|
6,583206107
|
8,989116
|
11,18085
|
|
2,31
|
3,102
|
4,312
|
5,451
|
6,306
|
|
0,602
|
0,539
|
0,564
|
0,5102
|
0,487
|
|
0,8315
|
0,7088
|
0,655
|
0,6064
|
0,564
|
|
0,901
|
0,8162
|
0,725
|
0,691
|
0,6342
|

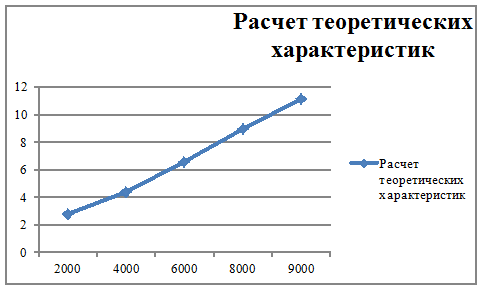

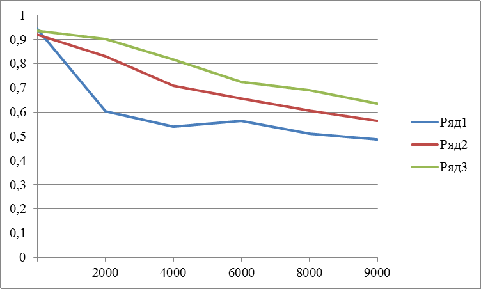

Рисунок 8 - График теоретического
распределения
Определим γ-процентный
ресурс для γ=99,99% и нижней оценки :
Квантиль,
соответствующий вероятности 0,0001, определяется по таблице:
Отсюда
Вывод: Наработка 68,68 ч соответствует
ТУ.
3.
Исследование причин возникновения неисправности объекта ТОиР
В качестве объекта исследования
выбран подшипник средней опоры А176132Р. Эксплуатационный анализ выявил, не
достаточную надежность подшипника А176132Р, в связи с его разрушением. Поэтому
исследование средней опоры после разрушения шарикоподшипника выявило ряд
факторов, требующих дополнительного исследования.
Анализ внешнего состояния подшипника
В результате внешнего осмотра
вышедшего из строя шарикоподшипника А176132Р усталостное выкрашивание, риски,
задиры поверхности дорожек качения, разрушение сепаратора. Выдвигаем
предположение, что недостаточная долговечность подшипника связана с
неэффективной очисткой подаваемого масла.
Рисунок 9 - Выкрашивание поверхности
шарикоподшипника.
Проверочный расчет номинальной
долговечности шарикого подшипника по контактной усталости.
Исходные данные для расчета:
) конструктивный чертеж
промежуточной опоры расположенной между КН и КВ;
) геометрические характеристики
шарикоподшипника и условия его работы.
Основной задачей расчетов является
определить ресурс подшипника, для этого исследуем факторы:
расчет долговечности Lh
подшипника по стандартной методике;
определение значения коэффициента а23;
расчет действующих нагрузок на подшипник;
определения влияния чистоты смазки
шарикоподшипника на долговечность его работы.
