Технология производства стального проката

Технология производства стального проката

САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра Организации и стратегии развития промышленных предприятий

КОНТРОЛЬНАЯ РАБОТА

по учебной дисциплине

«ТЕХНОЛОГИЧЕСКИЕ ОСНОВЫ ПРОИЗВОДСТВА»

Тема 5. Технология производства стального проката

Самара 2014

Содержание

Введение

. Исходный материал для прокатного производства

. Подготовка металла к прокатке

.1 Зачистка слитков

.2 Зачистка полуфабрикатов

.3 Нагрев металла перед прокаткой

. Прокатка стали

. Принципиальная схема производства

Заключение

Список использованной литературы

Введение

Решение экономических, социальных и других задач предприятия непосредственно связано с быстрым техническим прогрессом производства и использования его достижений во всех областях хозяйственной деятельности. На предприятии он осуществляется тем эффективней, чем совершеннее на нем техническая подготовка производства, под которой понимается комплекс конструкторских, технологических и организационных мероприятий, обеспечивающих разработку и освоение производства новых видов продукции, а также совершенствование выпускаемых изделий. Запуск в производство изделий, прошедших полную техническую подготовку, позволяет добиться высокой рентабельности их выпуска уже через 1-2 года.

Прокатное производство металлоизделий, являющееся завершающим этапом металлургического цикла, в последние годы очень широко применяется на машиностроительных и приборостроительных предприятиях, поскольку является прогрессивным способом металлообработки, позволяющим обеспечить высокое качество продукции, огромную производительность и экономическую эффективность. В некоторых случаях прокатка стали является единственным способом производства изделий, в частности, листов, труб, высокопрочных сортовых профилей. По качеству выпускаемых изделий и производительности прокатка не имеет себе равных среди других способов металлообработки.

Важнейшим преимуществом прокатки является то, что наряду с формоизменением заготовки сплаву придают уникальные прочностные свойства.

Поэтому не менее 80% выплавляемых металлов и сплавов прокатывается, что позволяет многие предприятия обеспечить высококачественными заготовками и готовыми профилями (рельсы, балки, профили для рессор и пружин, колес, напильников, зубил, деталей автомобилей, тракторов, сельскохозяйственных машин и т.п.).

Целью данной работы является исследование технологии производства стального проката и составление схемы производства с указанием основных его этапов.

металл слиток блюм прокатка сталь

1. Исходный материал для прокатного производства

Исходным материалом для прокатного производства являются слитки и полуфабрикаты (блюмы, слябы, заготовки и сутунки) различных форм, размеров и марок сталей.

К основным параметрам слитков, влияющим на качество, относятся их развес, форма и соотношение геометрических размеров. Параметры зависят от химического состава и назначения металла.

Развес слитков для прокатного производства может колебаться в широких пределах от 100 кг до 50 т и выше. Следует отметить, что если раньше слитки среднелегированных и высоколегированных марок сталей отливали преимущественно небольших развесов, то в последнее время технология прокатного производства настолько прогрессировала, что появилась возможность получать готовую продукцию средне- и высоколегированной стали из слитков большого развеса.

Форма слитков бывает самая разнообразная: квадратная, прямоугольная, круглая, многогранная, волнистая и др., но наиболее распространенными формами являются квадратная, прямоугольная и круглого сечения. При этом в одинаковой степени применяются как слитки, уширенные кверху, так и уширенные книзу.

Современное состояние технологии выплавки и разливки стали в изложницы не гарантируют получения слитков с одинаковым химическим составом по сечению и высоте, при этом, чем больше развес слитков, тем более резко проявляется их химическая неоднородность.

В процессе охлаждения металла в изложнице и кристаллизации слитка образуются внутренние дефекты (усадочные раковины, сегрегация химических элементов, газонасыщенность и др.), которые последующим технологическим переделом устраняются или уменьшаются. Кроме того, встречаются внутренние дефекты, не связанные со спецификой технологии выплавки и разливки, а являющиеся результатом нарушения установленной технологии выплавки, разливки и охлаждения слитков (плохое раскисление металла, низкая или высокая температура и скорость разливки и др.). К числу таких дефектов относятся: неметаллические включения, пузыри, усадочная рыхлость, осевая и центральная повышенная ликвация, пятнистая ликвация, древовидный излом, внутренние трещины в слитках и др.

Кроме вышеуказанных дефектов, нарушение технологии производства или неправильно выбранный режим той или иной операции сталеплавильного производства может привести к образованию также поверхностных дефектов. К наиболее часто встречающимся поверхностным дефектам относятся рванины, поперечные и продольные трещины, плены, осповины, шлаковые включения и др., которые подлежат удалению с поверхности слитков.

Качество стального слитка определяется степенью развития дефектов и возможностями их устранения без снижения технико-экономических показателей производства при условии получения готовой продукции в строгом соответствии с ГОСТом.

Влияние внутренних дефектов слитков может быть несколько снижено или локализовано за счет дальнейшей правильной технологии передела, а поверхностные дефекты должны быть удалены непосредственно со слитка или же в случае горячего посада с полуфабриката.

Наиболее часто встречающиеся пороки прокатного происхождения следующие: перегрев, пережог, закат, царапины, флокены, по геометрическим размерам, обезличенные и др.

Перед посадкой в нагревательные колодцы и печи слитки подвергаются контролю по состоянию поверхности и по правильности маркировки.

Контроль состояния поверхности слитков производится путем внешнего осмотра либо непосредственно перед посадкой в нагревательные колодцы при горячем всаде, либо в случае применения слитков холодного всада, на адъюстаже сталеплавильного цеха. Слитки не должны иметь поверхностных дефектов, размеры которых превышают нормы, установленные техническими условиями. В зависимости от марки стали, назначения, глубины залегания, и протяженности дефектов могут быть применены те или иные способы зачистки поверхности.

Для предупреждения возможности перепутывания, обезличивания слитков чрезвычайно важна правильная организация учета и маркировки слитков.

Слитки, предназначенные для холодного посада, специально маркируются при помощи металлических скоб с нанесением на них номера плавки и марки стали. Скобы устанавливаются в надставку слитка до разливки металла.

Если слитки плавок, предназначенных для горячего посада, направляются на склад, на одной из боковых граней каждого слитка наносится краской номер плавки и марки стали.

Общее количество поступивших слитков данной плавки, а также количество годных и забракованных контролируются сопоставлением с данными паспорта плавки.

Блюмы, слябы и заготовки после охлаждения подвергаются, прежде всего, контролю состояния поверхности (внешним осмотром после удаления окалины с поверхности металла).

Удаление окалины в зависимости от специфики производства, марки стали, назначения металла может быть произведено травлением в кислотах, дробеструйными установками или другими способами.

На поверхности полуфабриката не должно быть дефектов в виде трещин, плен, рванин, закатов, рисок и др. Обнаруженные дефекты обводят мелом и удаляют. Удаление поверхностных дефектов в зависимости от марки стали, назначения заготовок, размеров пороков и особенности производства может быть произведено огневой зачисткой, пневматической вырубкой, строжкой и другими методами.

2. Подготовка металла к прокатке

Технологический процесс прокатного производства в различных стадиях обработки металла (нагрев, прокатка, охлаждение и др.) связан с неравномерностью изменения отдельных частей объема металла, что вызывает в последнем различные по знаку и величине напряжения.

Неоднородность структуры металла, расположение и свойства различных кристаллов, наличие внутренних и внешних пороков в металле усугубляет неравномерность распределения напряжений в процессе обработки металла давлением.

Все пороки металла, будучи местами повышенной, концентрации напряжений и подвергаясь растягивающим напряжениям в процессе прокатки, могут привести к образованию местных хрупких разрушений до того, как среднее напряжение дойдет до предела текучести.

Не удаленные с поверхности слитков и заготовок пороки передаются готовому сорту. При этом чем меньше размер готового профиля, тем большую поверхность этот порок поражает и тем большая требуется затрата энергии для удаления порока. Часто пороки, которые легко можно было бы удалить со слитка или полуфабриката, переходя в готовый сорт, превращают его в окончательный брак.

Различными опытами и исследованиями установлено, что повышение концентрации напряжения тем больше, чем глубже порок расположен в металле, и чем меньше угол между сторонами порока.

Максимальное напряжение на поверхности металла, пораженного дефектами, может быть определено по формуле С. И. Губкина:

, где:

σ макс - напряжение у конца трещины;

σ ср - среднее сопротивление деформации;

р - радиус закругления у вершины надреза;

С - глубина трещины.

Влияние поверхностных дефектов, на понижение прочности материала показано опытами, проведенными акад. А. Ф. Иоффе, над кристаллами каменной соли.

Кристаллы каменной соли подвергались разрыву в сухом виде и в воде. Было установлено, что предел прочности сухих образцов равняется 0,5 кг/мм2, а предел прочности подобных образцов при разрывах их в воде равнялся 200 кг/мм2.

Такое резкое повышение предела прочности кристаллов соли объясняется главным образом тем, что в воде растворился поверхностный слой соли, на котором имелись микротрещины, являющиеся источниками повышенной концентрации напряжений.

Удаление поверхностных пороков с металла является ответственной и трудоемкой операцией прокатного производства от тщательности, выполнения которой зависит качество готовой продукции и технико-экономические показатели производства.

2.1 Зачистка слитков

При посадке слитков в нагревательные колодцы в холодном состоянии зачистка пороков поверхности слитков производится в холодном состоянии, перед их нагревом.

Может также производиться огневая зачистка пороков поверхности слитков, как горячего, так и холодного всада.

Иногда для слитков, главным образом горячего всада, зачистка пороков поверхности слитков не производится.

Ни одна из схем зачистки пороков поверхности слитков не гарантирует полностью от необходимости последующей зачистки полуфабриката. Конечно, после предварительной зачистки слитков поверхностных пороков на полуфабрикате будет значительно меньше.

Наиболее эффективным способом, который получает большое распространение, является огневая зачистка горячего раската.

Преимущества этого способа перед остальными особенно ощутимы при применении специальных машин непрерывной, сплошной огневой зачистки поверхности горячего раската, установленных в общую линию прокатного стана по пути движения раската.

Слитки ряда ответственных легированных сталей перед удалением пороков с их поверхности подвергаются различным видам термической обработки.

К основным видам термической обработки слитков перед зачисткой относятся: отжиг, нормализация с отпуском, гомогенизация.

Гомогенизация (диффузионный отжиг), кроме того, несколько выравнивает химический состав металла.

2.2 Зачистка полуфабрикатов

С целью обнаружения поверхностных пороков на полуфабрикате его подвергают предварительной очистке от окалины.

Окалина, покрывающая поверхность углеродистого металла, состоит в основном из трех слоев: верхнего - окисла Fe2О3, среднего - окисла Fе3О4, и нижнего - закиси FeO. В окалине, покрывающей поверхность легированных и высоколегированных сталей, кроме того, содержатся еще в небольших количествах окислы легирующих элементов (от 2 % до 3%). В состав основных слоев окалины входит примерно от 20 % до 50% окислов Fe2О3 и Fе3O4 и от 50 % до 80% закиси FeO.

В зависимости от химического состава стали применяют различные кислоты. Для травления полуфабрикатов из низколегированной и углеродистой стали применяют, в основном, раствор серной кислоты.

Для травления полуфабрикатов, чистого сорта, а также горячекатаных полос и листов из нержавеющих сталей применяют водные растворы соляной, серной, азотной или фтористоводородной кислот разных концентраций и в различных комбинациях.

Контроль водного раствора кислоты производится следующим образом. Свежий раствор перемешивают. Из глубины ванны свинцовым или кислотоупорным стаканом отбирают пробу. В стакан опускают термометр и ареометр и определяют плотность при соответствующей температуре, исходя из чего определяют удельный вес раствора. Из стаканчика с раствором пипеткой отбирают в колбу 10 см3 раствора и добавляют 3-4 капли метилоранжа. Титруют, добавляя в раствор по каплям из бюретки щелочной раствор едкого натра, до изменения красного цвета раствора в зеленый. По делениям бюретки определяют количество израсходованной щелочи, а по количеству израсходованной щелочи и удельному весу раствора устанавливают содержание в растворе кислоты и купороса.

Качество травления проверяется внешним осмотром поверхности заготовок. Хорошо протравленный металл должен иметь гладкую поверхность ровного светло-серого цвета, без остатков не вытравленной окалины, следов перетрава и других дефектов.

За последние годы получил распространение непрерывный способ удаления окалины с поверхности полуфабриката, сортового проката листов и полос с помощью дробеструйных установок различных конструкций.

Этот способ имеет ряд преимуществ по сравнению с травлением металла в кислотах, основные из которых отсутствие пороков травления и потерь здорового металла. При производстве полуфабриката и сортового проката из легированной и высокоуглеродистой стали применяется также абразивный способ удаления окалины, представляющий собой разновидность фрезерования металла зернами абразивного круга.

Сущность этого метода заключается в сошлифовке на поверхности металла змейки или колец с шагом 100 мм - 200 мм.

Однако этот способ имеет ряд весьма существенных недостатков, из которых основными являются низкая производительность, значительные потери здорового металла и небольшая величина поверхности металла, очищаемой от окалины.

Очистка грубой окалины с поверхности полуфабриката и крупного сортового проката углеродистых и низколегированных сталей может производиться отбивкой посредством пневматических молотков, с последующей зачисткой металлическими щетками. Этот способ не обеспечивает достаточно полного удаления окалины, особенно нижнего слоя, и не дает возможности качественно выявить поверхностные дефекты металла. Им можно пользоваться лишь в том случае, если поверхность металла достаточно чиста или же по условиям поставки допускаются незначительные пороки на поверхности.

В последнее время для удаления с поверхности металла окалины также начал применяться газопламенный способ, основанный на нагреве поверхности металла специальными многопламенными горелками, которые перемещаются вдоль обрабатываемого металла на тележках.

Для удаления пороков с поверхности полуфабриката можно использовать такие способы, как огневая зачистка, электродно-дуговая зачистка, обдирка на токарно-обдирочных станках, строжка на строгальных станках, фрезерование на специальных станках, пневматическая вырубка молотками и абразивная зачистка наждачными кругами.

При производстве высоколегированных сталей (нержавеющих, жаропрочных и др.) слитки, заготовки и слябы могут подвергаться сплошной обдирке поверхностного слоя на специальных токарных и строгальных станках большой мощности. Основное преимущество этого способа зачистки заключается в том, что при этом удаляются все поверхностные дефекты и обеспечивается получение значительно более чистой поверхности полуфабриката по сравнению с другими видами зачистки металла, так как обдирка слитков производится до полного удаления поверхностных пороков.

Основные недостатки обдирки - низкая производительность, большие потери здорового металла (до 10%) и необходимость предварительной термической обработки некоторых сталей перед зачисткой.

2.3 Нагрев металла перед прокаткой

В технологическом процессе прокатного производства исключительно большую роль играет нагрев металла, особенно высоколегированных, легированных и высокоуглеродистых сталей перед прокаткой. Нагрев металла в пламенных печах и колодцах прокатных цехов занимает свыше 90% времени всего цикла производства проката.

От нагрева металла в большой степени зависит качество готовой продукции, производительность прокатных станов, расход энергии и другие показатели работы прокатных цехов. Правильно выбранная технология нагрева металла в сочетании с правильным режимом его пластической деформации и охлаждения может в значительной степени локализовать отдельные дефекты литой стали, улучшить все характеристики готового сорта, и, наоборот, неудачно выбранная технология нагрева может привести к образованию новых пороков и получению окончательного брака.

Нагрев металла перед прокаткой должен обеспечить повышение его пластичности, снижение сопротивления деформации при прокатке и улучшение физико-механических и физико-химических свойств стали.

Правильное определение температуры нагрева является чрезвычайно ответственной задачей. Практически температуру нагрева металла устанавливают, исходя из специфических особенностей работы того или иного завода. При этом принято ориентировочно считать, что температура нагрева металла должна быть на 150° - 250° ниже температуры плавления и на 100° - 120° ниже температуры пережога.

Для сталей большинства марок диапазон температур нагрева колеблется в пределах 1050°- 1300°.

При установлении температурного режима нагрева металла необходимо учитывать также температурный интервал прокатки, который оказывает большое влияние на производительность прокатного стана, качество готовой продукции и выход годного.

При определении температурного интервала прокатки учитывается пластичность, и сопротивление стали деформации при различных температурах, а также требования к структуре металла. Для стали каждой марки характерен свой температурный интервал прокатки, обеспечивающий получение наилучших физико-механических свойств и структуры при оптимальных технико-экономических показателях работы стана.

Правильность установления температуры нагрева для стали данной марки может быть проверена экспериментально тремя способами. Первый способ обоснован на скручивании круглых образцов металла при различных температурах. Температура, при которой образец выдержит без разрушения наибольшее число скручиваний вокруг своей продольной оси, является оптимальной. Второй способ заключается в горячей осадке под молотом специально отлитых при разливке плавки проб в виде маленьких слиточков, размерами несколько больше маркировочных проб. Эти слиточки нагреваются до различных температур и ссаживаются под молотом в одинаковых условиях. Оптимальной является температура, при которой поверхность осаженных слиточков наиболее чистая.

Третий способ проверки правильности температуры - прокатка образцов на клин. Для этой цели отливаются несколько слитков квадратного сечения, от которых отрезают образцы длиной 200 мм - 250 мм, которые нагревают до различных температур прокатки и прокатывают на клин в валках с переменным сечением или на обычных валках клиновых образцов. Осмотр образцов показывает, при какой температуре и обжатии получается наиболее чистая поверхность, что характеризует оптимальный режим.

При нагреве металла контролируются следующие показатели:

а) температура в каждой зоне нагревательного устройства в продолжение всего периода нагрева;

б) скорость нагрева в каждой зоне печи;

в) общая продолжительность нагрева;

г) газовая атмосфера печи (контролируется на содержание Н2; СО, СО2 и СH4 в продуктах горения с тем, чтобы предупредить интенсивное окисление и обезуглероживание металла);

д) расход газа и воздуха;

е) давление в печи (колодцах), нормальный уровень которого должен быть 5-6 атм;

ж) температура в борове печи (колодцах);

з) своевременность кантовки (в процессе нагрева металла, особенно легированных сталей, для равномерного прогрева слитков и заготовок систематически, через определенные промежутки времени, производится их кантовка).

При нагреве в одной ячейке или печи слитков или заготовок разного развеса, но стали одной марки, нагрев ведется по металлу меньшего развеса. При нагреве в одной ячейке слитков разных марок режим нагрева устанавливается по стали, требующей более медленного подъема температур и более низкой температуры выдачи.

На современных нагревательных устройствах регулировка режима нагрева и контроль могут осуществляться при помощи счетно-решающих машин и телевизионных установок.

При выдаче металла контролируется, прежде всего, температура нагрева, которая проверяется оптическим пирометром, фотоэлементом или другими приборами при выдаче металла из печи и в начале прокатки. Одновременно проверяется равномерность прогрева слитка по всей высоте (визуально и по поведению его в процессе прокатки) - неравномерно нагретые слиток или заготовка будут изгибаться при прокатке из-за неравномерной вытяжки. Проверяется также состояние поверхности металла (визуально) и поплавочная выдача металла из нагревательных устройств.

3. Прокатка металла

Прокаткой называют процесс пластического формоизменения материала, последовательно увлекаемого в очаг деформации силами трения, действующими на контактной поверхности «деформируемая заготовка - движущийся инструмент».

При прокатке одновременно подвергается пластической деформации не весь объем материала, а лишь его часть, находящаяся в очаге деформации. Это позволяет обрабатывать большие массы материала при оптимальных энергозатратах и размерах оборудования, производить обработку с огромными скоростями, обеспечивать высокую точность получаемых изделий при минимальном износе инструмента.

Прокатка является одним из наиболее прогрессивных способов получения готовых металлоизделий и занимает ведущее положение среди существующих способов обработки металлов давлением.

Различают три основных способа прокатки, отличающиеся направлением обработки или характером выполнения деформации: продольная, поперечная и поперечно-продольная (винтовая). Каждый из этих способов можно производить при нагреве обрабатываемых заготовок (горячая) и без нагрева (холодная прокатка).

Продольная прокатка основана на деформации металла валками, расположенными параллельно в одной плоскости и вращающимися в разные стороны; ось прокатки металла перпендикулярна большим осям валков (рис. 3.1а).

Поперечная прокатка - это деформация металла двумя валками, вращающимися в одну сторону; ось прокатки параллельна большим осям валков (рис. 3.1б).

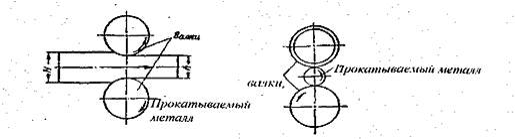

Рис. 3.1 а) схема продольной прокатки; б) схема поперечной прокатки.

Косая прокатка представляет собой деформацию металла двумя валками, расположенными под определенным углом друг к другу и вращающимися в одну сторону. При этом металл задается в валки вдоль их больших осей (рис. 3.2). Такое расположение валков придает металлу вращательное и поступательное движение.

Рис. 3.2 Схема косой прокатки

Последние два способа прокатки предназначены для изготовления изделий в виде тел вращения (трубы, шары и т. д.).

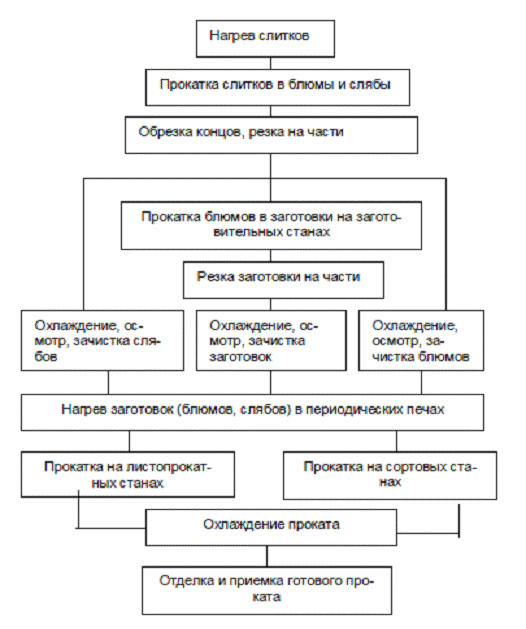

Технологический процесс прокатки предварительно зачищенной и нагретой стали включает в себя следующие операции:

) резка проката на мерные длины;

) охлаждение;

) термообработка;

) правка;

) отделка;

) контроль качества.

К технологическим параметрам прокатки относят: температуру деформируемой заготовки, частное (за один проход между валками) и общее обжатие заготовки, скорость прокатки (скорость выхода заготовки из валков может достигать до 100 м/с), диаметр валков и коэффициент контактного трения между инструментом и деформируемой заготовкой. Для характеристики деформации при прокатке используют абсолютные и относительные показатели:

абсолютное обжатие ;

относительное обжатие ;

коэффициент вытяжки , где:- высота заготовки до деформации;- высота заготовки после деформации;- длина заготовки до деформации;- длина заготовки после деформации.

Абсолютное и относительное обжатие заготовки за один проход ограничено условием захвата металла прокатными валками, а также их прочностью. Поэтому в зависимости от условий прокатки относительное обжатие за проход обычно не превышает 0,35 - 0,45. Кроме того, определенные ограничения накладывают физико-механические свойства деформируемого материала, особенно при холодной прокатке.

Основным деформирующим инструментом для прокатки металлоизделий обычно являются прокатные валки, в редких случаях используется и плоский клиновой инструмент. При изготовлении труб используют оправки (короткие, длинные, плавающие), назначение которых - оформлять внутреннюю поверхность полых изделий.

Валок состоит из рабочей части, или бочки, двух опор, или шеек, и хвостовика для передачи крутящего момента вращающемуся валку. Валки бывают цельные и составные, ручьевые и безручьевые (с гладкой цилиндрической или конической поверхностью, например, для прокатки листов или сортового профиля). Прокатные валки являются деформирующим инструментом, воспринимающим высокие удельные и суммарные давления и работающим в тяжелых условиях (температура, трение скольжения). Валки изготавливают из чугуна, стали и твердых сплавов. Обычно рабочая поверхность валков должна иметь высокую твердость, особенно при холодной прокатке, которая характеризуется большими удельными нагрузками. Диаметр рабочей поверхности валка в зависимости от назначения прокатного оборудования может лежать в широких пределах - от 1 мм до 1800 мм.

Малые диаметры применяют при холодной прокатке высокопрочных сплавов. В этом случае для обеспечения их нормальной эксплуатации применяют так называемые опорные валки, которые устанавливаются в специальных многовалковых клетях.

Прокатку осуществляют на специальном оборудовании, которое принято называть прокатным станом. Он включает комплекс технологических машин и устройств. Основное оборудование прокатного стана предназначено для выполнения главной операции в технологическом процессе - прокатки, т.е. для осуществления вращения валков и непосредственной пластической деформации заготовки для придания ей необходимой формы, размеров и свойств. Это оборудование принято называть главной линией прокатного стана. Различают станы: одновалковые, двухвалковые, многовалковые, линейные, непрерывные, полунепрерывные, заготовочные, листовые, сортовые, балочные, специальные и т.д.

Помимо пластической деформации, на прокатном стане выполняют другие разнообразные операции, включающие в себя как рассмотренную выше подготовку к прокатке, так и транспортировку, отделку и контроль качества готовой продукции.

Транспортные устройства перемещают заготовки вдоль и поперек стана, поднимают и опускают, поворачивают вокруг горизонтальной и вертикальной оси. К ним относят: рольганги, манипуляторы, кантователи и поворотные механизмы, подъемно-качающие столы, опрокидыватели, слитковозы и т.д. Оборудование для отделки и контроля проката включает: устройства для резки металла, машины для правки проката, устройства для термообработки проката, агрегаты для металлических и полимерных покрытий, устройства и приборы для контроля качества проката, машины для увязки и пакетирования проката.

Заключение

Прокатное производство является одним из важнейших и прогрессивных этапов металлургического производства, где слитки или литую заготовку перерабатывают в готовые изделия, т.е. прокат различных форм и размеров. Сущность процесса прокатки состоит в обработке металла давлением для придания ему требуемой формы и размеров, для чего слиток или заготовку пропускают нужное количество раз между вращающимися валками определенного профиля.

Без преувеличения можно сказать, что прокатная промышленность имеет огромное значение. Стоит признать, что металлургическая промышленность является одной из ключевых составляющих технологической эры двадцатого, а теперь уже и двадцать первого века. Это капиталоемкая и долгосрочная отрасль мировой индустрии, с впечатляющим масштабом. Именно поэтому поддержание конкуренции, основанной на непрерывном совершенствовании технологического обеспечения, важно для производства.

Список использованной литературы

1.Пейсахов А.М., Кучер А.М. Материаловедение и технология конструкционных материалов: Учебник для студ. немашиностроительных спец. / Пейсахов А.М., Кучер А.М., А. М. Кучер. - УМО, 3-е изд. - СПб.: Изд-во Михайлова В.А., 2005. - 416с.

.Основы отраслевых технологий и организации производства. / Под ред. Аносова Ю.М., Бертенева Л.Л. - СПб.: «Политехника», 2002. - 312 с.

.Технология важнейших отраслей промышленности. / Под ред. Гинберга А.М., Хохлова Б.А. - М.: «Высшая школа», 1985. - 496 с.

.Шепелев А.Ф., Туров А.С., Елизаров Ю.Д. Технология производства непродовольственных товаров. Серия «Учебники, учебные пособия». - Ростов-на-Дону: «Феникс», 2002. - 288 с.

.Уланов В.Г. Металлосберегающие технологические процессы в машиностроении: Учеб. пособие. - Самара: Изд-во СГЭА, 2003. - 112 с.
