Содержание

Введение

Основы проектирования транспортно-грузового комплекса

Определение структуры транспортно-грузового комплекса

.1 Транспортно-грузовой комплекс для навалочных и насыпных грузов

.2 Составные части транспортно-грузового комплекса, и их взаимодействие между собой

.3 Процесс работ транспортно-грузового комплекса

. Проектирование складского комплекса

.1 Определение вида склада, уровень механизации и автоматизации погрузочно-разгрузочных работ

.2 Определение технического оснащение склада

.3 Определение геометрических размеров склада

.4 Расчет погрузочно-разгрузочного фронта

.5 Разработка графиков технологического процесса работы погрузочно-складского комплекса

Заключение

Список использованных источников

Введение

В условиях рыночных отношений большое значение приобретают не только непосредственно процессы изготовления продукции производственно-технического назначения и товаров широкого потребления, но также и процессы распределения продукции и товаров в сфере обращения. Кроме этого, сами технологические процессы производства промышленной продукции включают в себя многочисленные и разнообразные операции перемещения, перегрузок, складирования, формирования транспортных партий и т.д., без оптимизации которых невозможно создать и поддерживать эффективное производство, которое могло бы успешно конкурировать на рынке товаров, работ и услуг с другими аналогичными промышленными предприятиями.

Значение транспортных, складских и перегрузочных операций в экономике особенно проявилось в связи с возникновением и развитием в конце XX в. логистического подхода при организации эффективных грузопотоков сырья, материалов, полуфабрикатов и готовой продукции, одним из основополагающих принципов которого является ориентация на нужды конечных потребителей товаров, работ и услуг, предлагаемых на рынок промышленности, торговыми, транспортными и строительными предприятиями.

Все это приводит к необходимости построения, анализа и совершенствования транспортно-грузовых процессов и устройств не просто как отдельных объектов в экономике в целом, в промышленности и на транспорте, а как сложных технических систем, как правило, вероятностным характером функционирования, на основе методологии. Общей кибернетической теории систем, принципов деловой логистики, компьютерных информационных технологий и поддержки и обоснования технических и организационных решений, современных экономико-математических методов исследования и проектирования сложных технических объектов.

Рассмотрение технических средств оснащения грузовых терминалов, подъемно-транспортного и складского оборудования, технологии и организации складских работ, позволит будущим специалистам-технологам и менеджерам по управлению грузовыми перевозками правильно анализировать технический уровень и существующую технологию перегрузочно-складских работ и обоснованию планировать их модернизацию.

В работе изложены основные понятия по устройству и организации погрузочно-разгрузочных, транспортных и складских работ на складах.

Целью данной курсовой работы является разработка в соответствии с заданием на проектирование комплексной механизации и автоматизации погрузочно-разгрузочных и складских операций, обеспечивающий рост производительности труда на погрузочно- разгрузочных работах.

1 Основы проектирования транспортно-грузового комплекса

Сооружение транспортно-грузового комплекса (ТГК) условно можно разделить на четыре основных этапа:

создание концепции ТГК;

проектирование объектов ТГК и согласование документации;

строительство объектов ТГК;

монтаж и установка оборудования.

При формулировании задания на проектирование перед заказчиком встают серьезные вопросы, а именно: какие необходимы площадь и высота здания, как расположить пятно застройки на земельном участке, сколько ворот будет в здании, каковы требования к строительным конструкциям и многие другие.

Процесс начинают с разработки ключевого документа для всех последующих этапов концепции ТГК. Входными данными для данного документа являются требования и пожелания заказчика. Результатами будут:

параметры здания склада-расположение на земельном участке (пятно застройки), площадь, высота с учетом существующих ограничений и технических условий;

схема движения транспортных средств с указанием мест погрузки-выгрузки и ворот;

состав, размеры и расположение технологических зон склада;

планировочная схема стеллажных конструкций;

схема движения груза по складу;

спецификация и типы подъемно-транспортного и иного складского оборудования.

При разработке концепции рассматривают и обсуждают, как правило, несколько вариантов. Данный документ согласовывают со всеми сторонами и участниками проекта. Наличие проработанной и согласованной концепции склада значительно упрощает процесс проектирования и фактически превращает его в техническую процедуру.

Транспортно-грузовой комплекс включает здания, сооружения, инженерные и транспортные коммуникации различного назначения. Состав строительных объектов ТГК определяется его мощностью, структурой технологического процесса, размещением относительно местоположения поставщиков и потребителей, возможностями подключения к системам энергоснабжения, водоснабжения, водоотведения и т.д.

Строительство ТГК осуществляется на основе разработанной и утвержденной в установленном порядке проектной документации. Проектирование объектов строительства должны вести юридические и физические лица, получившие в установленном порядке право (лицензию) на соответствующий вид деятельности. Обычно изыскания и проектирование объектов ТГК выполняют проектно изыскательские и научно-исследовательские организации (институты).

Проектную документацию разрабатывают преимущественно на конкурсной основе, в том числе через торги подряда (тендер). В создании проекта с первого же дня участвуют специалисты в области логистики, складского оборудования, проектировщики, архитекторы, строители.

Разработке проектной документации предшествует составление Обоснования инвестиций в строительство ТГК (концепции ТГК), в котором устанавливают необходимость и экономическая целесообразность строительства комплекса. По утвержденному инвестором Обоснованию составляют задание на проектирование (ПЗ). В нем указывают технические параметры проектируемого объекта, сроки строительства, стадийность проектирования, требования по вариантной проработке решений, устанавливают показатели эффективности инвестиций.

Проектирование объектов транспортно-грузовых систем в зависимости от их сложности ведется в одну или две стадии. Если проектируется технически несложный объект, строительство которого должно осуществляться преимущественно по типовым и повторно применяемым проектам, разработка проектно-сметной документации выполняется в одну стадию рабочий проект (РП). Проектирование сложных объектов производится в две стадии проект (П) и рабочая документация (РД). На стадии П принимаются, согласовываются и утверждаются основные технические решения, а на второй стадии они уточняются и детализируются.

Стадия П (РП) разрабатывается на основе материалов экономических и технических изысканий. РД, составляемая по утвержденному проекту, содержит рабочие чертежи, сметы, ведомости объемов и потребности в материалах для строительно-монтажных работ, спецификации оборудования. РП, разрабатываемый при одностадийном проектировании, объединяет материалы двух стадий - П и РД.

Место размещения объекта и основные требования к нему согласовывают с соответствующими организациями по вопросам землеотвода, водообеспечения и водоотведения, охраны окружающей среды, санитарно-эпидемиологического состояния, пожаробезопасности, обеспечения средствами связи, электро-, тепло-, газоснабжения, гражданской обороны и чрезвычайных ситуаций.

Проектная документация, разработанная в соответствии с исходными данными, техническими условиями и требованиями, выданными органами государственного надзора (контроля) и заинтересованными организациями при согласовании места размещения объекта, дополнительному согласованию не подлежит, за исключением случаев, особо оговоренных законодательством Республики Казахстан.

В то же время независимо от источников финансирования, форм собственности и принадлежности, органы государственного архитектурно-строительного надзора подвергают экспертизе рабочие проекты на строительство объектов. Как правило, проектную документацию рассматривают, если она согласована всеми заинтересованными организациями. Поэтому разработчик проекта и заказчик должны быть готовы к трудоемкой и длительной процедуре согласования, отнимающей не меньше сил и времени, чем сама разработка проекта.

Если строительство объекта осуществляется за счет федерального или регионального бюджета, то порядок утверждения проектов устанавливают соответствующие органы государственного управления. При строительстве за счет собственных финансовых ресурсов, заемных и привлеченных средств инвесторов проект утверждает непосредственно заказчик (инвестор).

При разработке проектов следует максимально использовать современные типовые проекты, разработанные специализированными проектными организациями.

В общем случае проект на строительство ТГК состоит из следующих разделов:

общая пояснительная записка;

генеральный план и транспорт;

технологические решения;

организация и условия труда работников, управление производством и предприятием;

архитектурно-строительные решения;

оборудование, сети и системы;

организация строительства;

охрана окружающей среды;

инженерно-технические мероприятия гражданской обороны, мероприятия по предупреждению чрезвычайных ситуаций;

сметная документация;

эффективность инвестиций.

Рабочий проект разрабатывают в сокращенном объеме и составе, определяемом в зависимости от особенностей проектируемого ТГК. В состав рабочего проекта входит рабочая документация.

Рабочая документация на строительство ТГК, как правило, включает в себя чертежи и документы, состав которых определяется соответствующими государственными стандартами и уточняется заказчиком и проектировщиком в договоре (контракте) на проектирование. Государственные, отраслевые и республиканские стандарты, а также чертежи типовых конструкций, изделий и узлов, на которые имеются ссылки в рабочих чертежах, не входят в состав рабочей документации и могут передаваться проектировщиком заказчику, если это оговорено в договоре.

2 Определение структуры транспортно-грузового комплекса

.1 Транспортно - грузовой комплекс для навалочных и насыпных грузов

Насыпные грузы (транспортируемые машинами непрерывного действия) - это массовые навалочные кусковые, зернистые, порошкообразные и пылевидные материалы, хранимые и перемещаемые навалом (руда, уголь, торф, щебень, зерно, песок, цемент).

Тип щебня и его характеристика

По своим характеристикам щебень делится на следующие категории:

. Фракции.

. Лещадность щебня.

Щебень представляет собой природные формирования различной формы. Помимо плоской и кубических форм щебня, бывают так же игловатая, пластичная и прочее «деформированные» формы. Все эти не стандартные видообразования данного материала могут существенно повлиять на качество строительных работ, что очень важно при их выполнении.

Радиоактивность щебня - величина, которая является определяющей для данного строительного материала. От класса радиоактивности напрямую зависит где можно использовать данный тип щебня. Пригодность щебня для того или иного типа строительных работ обязательно заверяется Санитарно-Эпидемиологическими сертификатами и лабораторными исследованиями. Щебню, который подходит для любого типа работ присваивают 1 класс радиоактивности. Для строительства дорого можно использовать щебень с несколько большей радиоактивностью. Данному щебню присваивается второй класс.

. Морозостойкость щебня.

Морозостойкость - это величина, показывающая сколько циклов полного замерзания и оттаивания щебень «проживет». По своей морозостойкости щебень делится на различные марки. Основными марками, которые применяются в строительстве, являются марки от F300 и выше.

Виды щебня. Применение различных видов щебня.

Щебень гранитный - щебень, строение которого представляет собой зернистую структуру. Такой щебень получается из твердых горных пород и является одним из наиболее распространенных в природе. Цвет гранитного щебня может изменятся от серого до красного и зависит от наличия в нем различного количества примесей, таких как слюда, шпат, кварц, известковые отложения и другие. Щебень получается путем взрыва и дробления горных пород. В последствии полученный щебень разделяют на фракции

Известняковый щебень - материал, получаемый дроблением известняка. Основная сфера применении изготовление ЖБИ, бетонных конструкций, фундаментов и дорожного полотна. Другое название его - доломитовый щебень.

Гравийный щебень - щебень, получаемый из каменной скалы. Скала дробится и просеивается. Так же данный вид щебня можно получить из различных карьерных пород. Основное его преимущество низкий радиационный фон. Сфера применения при строительстве жилых помещений, ЖБИ, фундамента, различных типов бетона. Гравийный щебень может делиться на:

гравий - порода, имеющая форму овалов или другие округлые формы. Основное происхождение такого типа гравийного щебня, река или море.

колотый щебень - гравийный щебень иного природного происхождения, получаемый дроблением породы.

Вторичный щебень - щебень, получаемый после переработки отходов строительных материалов. Основным источником такого щебня является раздробленный строительный мусор (асфальт, бетон, кирпич).

Вторичный щебень уступает другим видам щебня по морозостойкости и другим характеристикам. Но, учитывая, что производство данного щебня чрезвычайно простое и дешевое, этот материал получил широкое применение в таких отраслях, как отрасль дорожного хозяйства (обустройство съездов, первоначального слоя дорог), укрепителя грунтов, строительства траншей, инженерных коммуникаций, уплотнения котлованов.

Габбро-Диабаз - природное образование черного цвета. Представляет собой горную породу, которая хорошо накапливает и отдает тепло. Так же обладает высокой прочностью, легко полируется и поддается обработке.

Основная сфера применения - мостовая брусчатка, поребрики, памятники, так же используется как цокольный камень. Используется в печах, саунах и т.п.

Габбро-диабаз добывают в Австралии, Украине, а так же в Карелии. Последний отличается высокими параметрами морозостойкости, долговечности и истираемости.

Шлаковый щебень получают дроблением отвальных металлургических шлаков или специальной обработкой огненно-жидких шлаковых расплавов (литой шлаковый щебень). В настоящее время разработаны и применяются в строительстве разнообразные виды бетонов с применением как вяжущих, так и заполнителей на основе металлургических шлаков. Стоимость изделий из шлаковых бетонов на 20-30 % меньше, чем традиционных. В зависимости от крупности зерен щебень делится на фракции: 5- 10, 10-20, 20-40, 40-70, 70-120 мм. Зерновой состав шлакового щебня, как и других видов заполнителя, подбирается для обеспечения минимальной пустотности. Минимальная насыпная плотность щебня каждой из фракций составляет 1000 кг/м3. Содержание зерен пластинчатой (лещадной) и игловатой формы, должно быть для щебня: кубовидного - не более 15%; улучшенного - 25; обычного - 35%. Длина таких зерен в три и более раза превышает их толщину или ширину.

Наряду с плотными отвальными шлаками для производства щебня используют пористые Шлаки, образуемые из расплавов с большим газонасыщением, вспучиванием пузырьками выделяющихся газов. Прочность пористых отвальных шлаков 2,5-40 МПа; средняя плотность в куске составляет 400-1600 кг/м3, что позволяет обеспечить насыпную плотность щебня 800 кг/м3 и менее и применять их для производства легких бетонов.

Декоративный щебень (гранит) производится на основе природного материала (щебня), путем окрашивания пигментами различных оттенков. Цветной щебень совершенно безопасен для жизни и здоровья людей и животных. Красители, используемые в производстве, устойчивы к любым атмосферным проявлениям, не изменяют основной цвет под воздействием прямых солнечных лучей и не окрашивают снег зимой. Производимый продукт морозостойкий, износоустойчивый и гарантирует сохранение опрятного вида декорируемого участка продолжительное время и не оказывает вредного влияния на состав воды и почвы.

Применение декоративного щебня широко используется в ландшафтном дизайне для оформления или создания:

городских клумб;

надписей на клумбах (особенно актуально в благоустройстве промышленных объектов);

логотипов и надписей на земле;

декоративного орнамента, мозаики;

небольших сухих водоемов;

в аквариумах в качестве декоративного дна;

для создания оригинального дна декоративных прудов и ручейков;

декорирования пешеходных дорожек;

дворовых территорий, а также детских площадок;

облагораживания садовых цветников и палисадников;

зимних садов;

благоустройства территории возле памятников, ритуальных сооружений;

подсыпки щебня вокруг стен загородных домов, вокруг деревьев.

Кубовидный щебень имеет кубическую форму зерен, что обеспечивает их плотное прилегание друг к другу и увеличивает прочность бетонных смесей. Производят его на специальной дробильной системе из щебня с фракциями от 20 до 70 мм. Используется этот вид щебня в дорожном и железнодорожном строительстве. Для производства высококачественного кубовидного щебня используются вертикальные молотковые дробилки, которые обеспечивают избирательность процесса дробления и наилучшее сохранение прочностных свойств природного каменного материала. При этом получаются зерна кубовидной формы с гарантированным содержанием зерен пластинчатой формы не более 15%. Данный щебень применяется в дорожном строительстве, при производстве строительных работ, в качестве заполнителя для монолитных, сборных и железобетонных конструкций, а также в качестве заполнителя для тяжелых бетонов. При использовании такого щебня в дорожном строительстве увеличивается прочность дорожного покрытия, благодаря чему оно выдерживает большие нагрузки.

Мраморный щебень, добавляемый в растворы бетонов, может использоваться не только в полах, но еще и в штукатурных смесях, которые применяются для оштукатуривания стен. Для этих целей пригоден мраморный щебень мелких фракций, к примеру, от 2 до 5 мм. В мраморном щебне такой фракции должны отсутствовать примеси и посторонние включения.

Поскольку мраморный щебень - это естественный сорбент, он может применяться не только в строительных работах, а еще в работах, которые связаны с фильтрацией колодезной воды. Для этой цели фракция мраморного щебня значения не имеет, обычно его размеры от 10 до 20 мм и выше. В очищенном виде мраморный щебень высыпают на дно колодца, в котором он находится весь срок эксплуатации устройства, обеспечивая фильтрацию и естественную очистку воды.

Также мраморный щебень можно применять в ландшафтных целях, ведь это натуральный камень, который при грамотном использовании является отличным украшением. Сделанные с применением мраморного щебня - лунки, альпийские горки, песочницы, аквариумы и другие элементы пространственного дизайна, высоко себя зарекомендовали. Ветер и дожди не позволяют структуре запылиться и накопить мусор. Ежедневный уход камням не требуется, ведь они неприхотливы, дешевые и легковосполняемые. Тщательно уложенный на участке мраморный щебень, прекрасно выглядит как вблизи, так и издали.

В особых случаях, кроме всего прочего, возможно использование мраморного щебня в ритуальных целях. Важен вопрос регулярного ежегодного ухода за обустроенным местом. Если в оформлении будет использован мраморный щебень, то место захоронения будет выглядеть ухоженным, чистым и аккуратным, поскольку сквозь него посторонние растения не прорастут.

Любой участок будет выглядеть живо, когда в его оформлении применяется мраморный щебень, который может иметь различную структуру. Нет ничего более чистого и древнего, чем природный камень, которым является мраморный щебень. Слово - мрамор - само по себе означает что-то большее, чем просто галька или гранит, и в некоторых странах он является культовым камнем. И это неспроста. Ведь это материал, с которым всегда приятно работать. При работе с ним можно прикоснуться к вечности, ведь, залежи мрамора даже по меркам возраста Земли, имеют внушительный возраст.

Базальтовый щебень получают путем переработки породы вулканического происхождения. Этот материал имеет хорошую теплопроводность низкую радиоактивность, ударопрочность. Используют базальтовый щебень в дорожном строительстве, в производстве минеральной ваты, фильтров, утеплителей.

Доломитовый щебень - это щебень, получаемый путём дробления твердой горной породы доломита.

Доломит - осадочная горная порода с примесью кальцита. Если содержание доломита в породе составляет не менее 75%, то это известняковый доломит. Если же меньше - доломитовый известняк. По своей структуре и характеристикам доломит очень схож с гранитом.

Щебень из доломита считается природным щебнем <#"810385.files/image001.gif">

Рисунок 2.1 Виды щебня

Кусковатость (гранулометрический состав) - это количественное распределение частиц груза по крупности. Однородность размеров частиц насыпного груза определяется коэффициентом k0:

= amax / amin, (2.1)

где amin - размер максимальной частицы транспортируемого груза, мм;размер минимальной частицы транспортируемого груза, мм.

При k0 > 2,5 - груз рядовой, при k0 ≤ 2,5 - груз сортированный.

Насыпные грузы характеризуются размером типичного куска а. Для сортированных грузов а = (amin + amax) / 2, для рядовых а = amax. В зависимости от размеров частиц amax насыпной груз подразделяется на следующие группы:

пылевидный (цемент) до 0,05 мм;

порошкообразный (мелкий песок) 0,05-0,49 мм;

зернистый (зерно) 0,5-9 мм

мелкокусковой (щебень) 10-60 мм;

среднекусковой (уголь) 61-199 мм

крупнокусковой (руда) 200-500 мм

особо крупнокусковой (камни, валуны) более 500 мм (Рисунок 2.2).

Рисунок 2.2 Расчетный размер

Плотность груза - это отношение его массы к занимаемому объему. Различают плотность груза свободно насыпанного (разрыхленного); механически уплотненного; в естественном плотном массиве.

Коэффициент разрыхления

рх = ρп / ρ, (2.2)

где ρп - плотность в массиве;

ρ - плотность в разрыхленном состоянии.

В зависимости от плотности грузы разделяют на группы (Таблица 2.1).

Влажность насыпного груза ωв (%) - это отношение массы содержащейся в грузе воды к массе высушенного груза:

частиц насыпного груза:

ωв = (mв - mс) 100 / mс, (2.3)

где mв и mв - массы порций влажного и просушенного грузов.

Таблица 2.1

Распределение насыпных грузов по плотности

Угол естественного откоса груза φ0 - это угол между образующей конуса из свободно насыпанного груза и горизонтальной плоскостью. Различают углы естественного откоса груза в покое φ0 и в движении φ, φ ≈ 0,35φ0.

Рисунок 2.3 Расположение насыпного груза:

а - в покое; б - в движении

Подвижностью частиц груза определяется площадь сечения груза на движущейся опорной плоскости (лента или настил конвейера) (Таблица 2.2).

Таблица 2.2

Группы подвижности частиц грузов

Абразивность - это свойство частиц насыпного груза изнашивать соприкасающиеся с ним во время движения рабочие поверхности. По степени абразивности насыпные грузы делятся на группы:

А - неабразивные;

В - малоабразивные;

С - средней абразивности;- высокой абразивности.

Крепость (крепкость) груза характеризуется коэффициентом крепости:

кр = σсж / 10, (2.4)

где σсж - предел прочности образца груза при сжатии (МПа).

Слеживаемость - способность насыпного груза (глина, соль, цемент) терять подвижность при длительном хранении.

Липкость - способность насыпного груза (глина, мел) прилипать к твердым телам (особенно во влажном состоянии).

Штучные грузы классифицируют на непосредственно штучные (единичные изделия, детали, узлы машин) и тарные (ящики, бочки, мешки, контейнеры). Штучные грузы характеризуются габаритными размерами, формой, массой одного изделия, хрупкостью, температурой и др.

.2 Составные части транспортно-грузового комплекса, и их взаимодействие между собой

В транспорно-грузовой комплекс доставки щебня от места добычи до склада входят несколько процессов:

добыча щебня;

погрузка грейферным краном на подвижной состав

выгрузка щебня грейферным краном в место хранения, т.е склад

транспортировка щебня конвейером.

На основании исходной схемы комплексной механизации технологическая схема переработки груза будет иметь следующий вид:

-        выгрузка груза из транспорта прибытия в приемное устройство

-        перегрузка из приемного устройства в зону длительного хранения

-        выгрузка из зоны хранения на транспорт отправления (Рисунок 2.4).

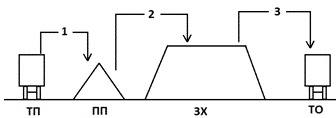

Рисунок 2.4 Технологическая схема грузопереработки

.3 Процесс работ транспортно-грузового комплекса

Добыча щебня состоит из процесса производства изверженных пород типа бальзата, гранита, диабаза, габбро и карбонатных осадочных пород - известняков и доломитов. Для добычи этого нерудного материала сначала дробят крупные куски твердых горных пород, валунов и гравия <#"810385.files/image005.gif">

Рисунок 2.5 Технологическая схема заданного транспортно-грузового комплекса

Каждый участок склада имеет свою технологию переработки грузов, размеры и техническое оснащение в соответствии с его функциональным назначением, родом грузов, размерами грузопотоков и другими факторами.

Зона временного хранения имеет небольшую вместимость и предназначена для приема и временного хранения прибывшей партии грузов (например, груза из одной подачи вагонов).

Отсюда после уборки транспортных средств, доставивших груз на склад, груз перегружав в зону длительного хранения внутрискладскими средствами механизации.

Этот участок может представлять собой бункер, траншею, закром, первичный отвал груза у эстакады и т.п. Участок временного хранения на складах предусматривается не всегда.

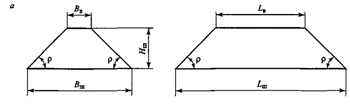

Зона длительного хранения обычно представляет собой штабель разных форм и объема, зависят как от вместимости склада, применяемых средств механизации, так и от специфических ограничений, налагаемых требованиями пожарной безопасности и условиями сохранности качества грузов.

С целью снижения затрат на перегрузку грузов на складах предусматривается возможность прямой перегрузки грузов с участка разгрузки на участок погрузки.

Прибытие и отправление грузов, возможно, любым видом магистрального и промышленного транспорта. Более 90% перевозок навалочных и насыпных грузов открытого хранения перевозят железнодорожным транспортом.

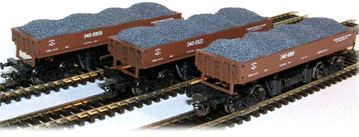

Технологический процесс разгрузки полувагонов предусматривает выгрузку навалочных грузов самотеком через люки, опрокидыванием кузова либо черпанием груза из полувагонов без открывания люков. Черпание груза грейфером из полувагона не допускается, поскольку при этом не обеспечивается сохранность кузова.

Технология перегрузки в складские штабели предусматривает зачерпывание груза из отвалов для подачи в штабель, самотечный выпуск груза из бункера на непрерывный (конвейерный) транспорт, а при разгрузке вычерпыванием - использование средств разгрузки также и для подачи извлекаемого груза на складское хранение в штабелях.

Технология отправления грузов из штабелей непосредственно для использования или отгрузка на средства внутризаводского либо внешнего транспорта определяется требованиями производства, характеристикой пунктов назначения груза и условиями его перемещения при выдаче из открытых штабелей.

Технология отправления груза со склада рассматривается в комплексе с технологией приема и складирования, используемой в отдельных случаях также и на операциях выдачи груза со склада.

Портальные краны предназначены для подъема и транспортирования сыпучих грузов и кусковых материалов (Рисунок 2.7).

В качестве грузозахватного устройства эти краны имеют грейферы различного исполнения.

Портальные краны достаточно часто используются по всем территориям, поскольку они достаточно легко передвигаются и имеют массу прекрасных рабочих характеристик. Во-первых, их грузоподъемность имеет достаточно высокие показатели, а именно в зависимости от модели крана она может варьироваться в пределах от восьмидесяти до трехсот тонн, что является достаточно высоким показателем. Достаточно широко используются такие виды кранов в такой отрасли как судостроительство и другие монтажные работы в порту.

Сама конструкция портального крана имеет разные особенности. Так для разных видов работ и в зависимости от места назначения используются такие портальные краны, как краны решетчатого вида. Существуют так же такие виды конструктивного образования портальных кранов, как башенные рамного типа, рамно-башенные раскосного типа и просто рамные.

Сами порталы, которые выполняют двигательную функцию подобного вида кранов, имеют так же множество подразделений. Во-первых, они могут различаться по таким показателям как вид присоединения самой опоры к ригелю сверху. А именно бывают порталы жесткого вида и шарнирного типа. Количество присоединений может быть выполнено в виде двухстоечного присоединения и четырехстоечного. Так же в зависимости от модели портального крана может разниться и количество присоединений непосредственно с частью ходовой, а именно это может быть присоединение трехопорного вида и четырехопорного вида. Техническая характеристика предоставлена в таблице 2.3.

Таблица 2.3

Техническая характеристика портального крана

Металлическая конструкция портального крана изготавливается в сварном исполнении с применением в основном закрытых коробчатых конструкций и балок их двутавровых профилей, а также балок круглого поперечного сечения, в конструкции крана болтовые соединения применяются только в местах местных стыковочных соединений, выполняемых при монтаже с применением высокопрочных болтовых соединений.

Несущая металлическая конструкция портального крана в основном сконструирована и будет изготовлена применением катаной стали с хорошими качествами свариваемости, с временным сопротивлением разрыву 37 кП/мм2, с толщиной листов, соответствующих прочностным расчетам конструкции и узлов крана. Классификация узлов металлической конструкции крана будет соответствовать предписаниям по классификации FEM, в соответствии и с учетом возникающих нагрузок в конструкции узлов металлической конструкции крана.

Рисунок 2.6 Чертеж портального крана

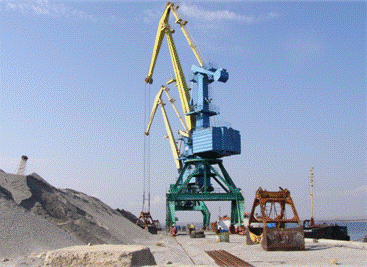

Рисунок 2.7 Портальный кран

Для обеспечения соответствующей устойчивости портального крана он будет укомплектован противовесом требующегося размера, изготовленного в виде железных листов и уложенного в ящик противовеса.

Портальный кран будет снабжен соответствующими трапами, лестницами и площадками, требующимися для ухода и обслуживания узлов и устройств портального крана. Внешние площадки и лестницы, размещенные на открытом воздухе, изготавливаются с применением решетчатых оцинкованных листов, позволяющих проникновение через решетки осадков, дождя.

Трапы на портал и в другие места, где находятся механизмы, будут изготовлены обычно в наклонном виде, и будут снабжены соответствующими перилами и защитными устройствами, требующимися по условиям охраны труда обслуживающего персонала. В прочем трапы, лестницы и проходы на портальном кране будут изготовлены соответствующего размера и с соблюдением соответствующих требований по ним.

В машинном отделении, установленном на поворотной колонне крана, будут размещены механизм подъема и поворота крана, а также здесь размещаются электрические шкафы управления. Обшивка машинного отделения будет выполнена с применением трапециодальных листов и по требованию на нем будут сформулированы окна для освещения.

Механизм изменения вылета стрелы будет размещен в верхнем машинном отделении крана, сконструированной в верхней части поворотной колонны.

Механизм подъема крана размещается в машинном отделении, и смонтирован на отдельной основной раме, нагрузки от которой передаются на поворотную раму. Механизм подъема включает в себя электродвигатель большой мощности (300 кВт), редуктор большой мощности, на быстроходный вал которого с обеих сторон насаживаются тормозные устройства с тормозным шивом, служащие для фиксации механизма, а тихоходный вал редуктора соединен через барабанный переключатель с канатным барабаном большого размера. Грузоподъемный барабан через устанавливающийся барабанный переключатель соединяется с тихоходным выходным валом редуктора. Тормозные устройства с тормозными колодками практически предназначны для захвата и удержания груза, причем для выполнения этой функции они снабжены электрогидравлическим толкателем. Ввиду применяемой в системе управления крана бесступенчатого регулируемого привода в прямом смысле слова механическое торможение в устройстве механизма подъема не происходит, такого рода торможение происходит, в крайнем случае при аварийной ситуации или в состоянии безопасности. Регулирование скорости движения механизма и частоты вращения электродвигателей механизма подъема происходит в бесступенчатом виде, через устройство свободно программируемой системы управления PLC, согласно заранее заданной программы управления.

Чувствительное устройство - устройство восприятия нагрузки - ограничителя грузоподъемности крана (силоизмерительный элемент) встроено в механизме подъема крана, электронное устройство ОГП и устройство индикации величины поднимаемого краном груза установлены в кабине крановщика.

Механизм поворота крана представляет собой спаренную конструкцию, и размещается в машинном отделении. Редуктор механизма поворота представляет собой редуктор вертикального исполнения, на тихоходном валу которого посажено выходная шестерня, соединенная с зубчатым венцом механизма поворота крана.

Механизм изменения вылета стрелы крана устанавливается и монтируется в верхнем машинном отделении, расположенном в верхней части колонны крана. Механизм изменения вылета стрелы представляет собой конструкцию с применением зубчатой рейки, что является надежным техническим решением с точки зрения продолжительного срока службы и эксплуатации механизма. Применяемой системой бесступенчатого регулируемого привода и управления механизма не допускаются смещения, возникающие ввиду имеющихся зазоров в зубчатом зацеплении механизма, благодаря этому механизм изменения вылета работает бесшумно, без толчком и рывков. Механизм изменения вылета стрелы включает в себя зубчатую рейку довольно большой мощности, способную воспринимать большие усилия, соединенную в свою очередь с приводной шестерней механизма изменения вылета стрелы.

Данная конструкция механизма изменения вылета стрелы требует минимального ухода и обслуживания и при условии выполнения требующейся периодической смазки узла механизм изменения вылета стрелы будет работать продолжительное время, срок службы узла будет довольно высоким. Возможные загрязнения узла механизма изменения вылета при смазке исключаются применением соответствующего поддона для стекающей смазки.

Проведению механизма изменения вылета стрелы по рабочей траектории способствуют направляющее устройство и система поддерживающих роликов механизма.

Механизм передвижения. Под каждой ногой портала расположено по два приводных механизма передвижения и по два ведомых механизма, состоящих из 6 штук ходовых колес крана. В приводных тележках механизмах передвижения два приводных колеса крана являются приводными, которые приводятся в движение одним приводом, посредством промежуточной шестерни посередине. Ходовые тележки крана через балансирные устройства присоединяются к ногам портала, обеспечивая тем самым равномерное распределение нагрузки между ходовыми колесами крана. Благодаря данной компоновки механизма передвижения под каждой ногой портала крана имеются 4 штуки приводных и 2 штуки ведомых ходовых колеса. Ходовые колеса закреплены и вращаются в подшипниковых узлах крепления, с применением подшипникового узла типа «Split». Благодаря данной конструкции обеспечивается возможность более легкого и удобного выполнения замены ходовых колес и выполнения ремонта подшипникового узла.

Система и устройства безопасности портального крана. К числу устройств безопасности портального крана относятся ограничитель грузоподъемности, анемометр, устроенная на кране система конечных выключателей, различные устройства блокировки, рельсовый противоугонный захват и электрические защитные устройства, соответствующие действующим предписаниям. На портальном кране применяется электронное устройство грузоподъемности крана. Силоизмерительный элемент ограничителя грузоподъемности крана установлено на барабанном подшипниковом узле механизма подъема, благодаря чему измеренные значения будут пропорциональными усилию, возникающему в канате. Выходной сигнал DC низкого уровня силоизмерительной ячейки на 10 тонн усиливается измерительным усилителем высокой точности, и этот сигнал поступает на один из аналоговых входов системы управления PLC. Значение мгновенной нагрузки будет показано и может быть прочтено на операторской панели (ОР).

Важнейшей функцией устройства ограничителя грузоподъемности является функция слежения за нулевым грузом, которая при достижении грузом земли (в случае работы с грейфером или электромангитом) путем вмешательства в систему управления исключает возможность ослабления грузоподъемных канатов.

Кран располагает также анемометром, предназначенным для измерения давления ветра, устройство восприятия (датчик) которого расположен в верхней третьей части портального крана по высоте.

Принцип действия применяемого анемометра основан на лопастном, электронном устройстве измерения скорости ветра. В обзоре крановщика крана располагается цифровое электронное устройство, показывающее измеренные мгновенные значения скорости ветра.

Устройство анемометра располагает двумя независимыми друг от друга, программируемыми релейными выходами. При первом предварительном уровне (16 м/сек) система выдает оповещательный, предупреждающий акустический сигнал, а при достижении второго запрограммированного уровня скорости ветра (20 м/сек):

отключает главный автомат портального крана,

автоматически закрывает рельсовые противоугонные захваты крана.

Также в портальных кранах имеется грейфер. Ширина двухчелюстного грейфера, независимо от величины размаха не должна превышать 2,5 м, а номинальная масса порожнего грейфера должна быть не более 8 т. Установка зубьев, клыков, перекрытие ножей внахлестку, а также режущие кромки на ножах не допускаются. Кромки ножей закрытого грейфера должны плотно прилегать один к другому. Размах многочелюстного грейфера должен быть не более 2720 мм, а ширина - не более 2500 мм в положении полного раскрывания.

На перегрузочных работах находят применение и другие виды грейферов: гидроэлектрогрейферы, у которых замыкание и раскрытие челюстей осуществляют гидроцилиндры, а подъем и опускание грейфера - грузоподъемный механизм крана; вибрационные электрогидравлические грейферы, у которых, кроме электрогидравлического привода замыкания челюстей, на каждую челюсть установлен электровибратор, увеличивающий зачерпывающие способности грейфера на трудных для переработки слежавшихся, уплотненных и слабосмерзшихся грузов. Этого вида грейфер имеет вместимость 3,5 м3, ширину челюсти 2600 мм, длину в открытом состоянии - 2500, в закрытом - 2000 и высоту - 2000 мм. Собственная масса грейфера 3 т. Особо эффективно применение таких грейферов, если краны имеют гидропривод, иначе для гидрогрейфера необходим гидропривод, состоящий из масляного насоса, гидрораспределителя, гидроаппаратуры (реле давления, фильтры, дроссели, предохранительные клапаны), гидроцилиндров и масляного бака. Емкость гидросистемы 100 л и более.

Грейферы подгребающие (штивующие) предназначены для перегрузки массовых сыпучих материалов, рассыпанных сравнительно тонким слоем на значительной по размерам поверхности. Грейферы эти имеют: затупленную прямолинейную режущую кромку челюстей; малые режущие и большие стягивающие челюсти усилия; относительно увеличенный зев и ширину челюстей (Рисунок 2.8).

Имеются 2 способа погрузки навалочных и насыпных грузов на открытый подвижной состав:

бункерный

безбункерный

Рисунок 2.8 Схема работы грейферов для сыпучих и кусковых грузов:

а - двухканатного; б - одноканатного

Бункер - вместилище для бестарного хранения навалочных грузов, которые разгружаются через нижнюю часть, оборудованную затворами и питателями.

Для разгрузки навалочных сыпучих грузов открытого хранения из специализированных железнодорожных бункерных вагонов-хопперов используют следующие устройства и средства механизации:

бункерные приемные устройства, оснащенные приемными решетками и питателями;

конвейеры ленточные, пластинчатые, винтовые и скрековые;

пневмотранспортные установки;

вибраторы пневматические и электрические для устранения зависания груза в вагонах.

При недостатке специализированного подвижного состава для транспортирования сыпучих навалочных грузов закрытого хранения некоторые из этих грузов перевозят в универсальных крытых вагонах. Для разгрузки грузов из вагонов в этих случаях используют следующие устройства и механизмы:

ковшовые погрузчики;

погрузчики непрерывного действия;

инерционные разгрузочные машины ИРМ;

устройства всасывающего пневмотранспорта;

При выдаче сыпучих грузов из открытых складов и отгрузке их на внешний магистральный транспорт используют следующие механизмы и устройства:

бункерные погрузочные устройства;

грейферные краны, установленные в открытом складе;

устройства пневмотранспорта;

При хранении и складировании на открытых площадках, поверхность площадок должна быть бетонированной или асфальтной. Площадки заранее должны быть заранее распланированы и размечены для приема щебня различных сортов и марок, с тем, чтобы обеспечить их раздельное складирование. Во избежание пересортицы при смежном складировании щебня нескольких сортов штабеля ограждают специальными деревянными или бетонными щитами.

Размеры штабеля в плане не ограничиваются правилами и условиями хранения руды; они зависят от возможностей перегрузочного оборудования, конкретного места расположения штабеля. Высота штабелирования щебня ограничивается техникой и нормой нагрузки на пол склада.

.
Проектирование складского комплекса

.1 Определение вида склада, уровень механизации и автоматизации погрузочно-разгрузочных работ

Склад - помещение <#"810385.files/image009.gif">

Рисунок 2.9 Полувагон модели 12-1304

Думпкар - грузовой вагон <#"810385.files/image010.gif">

а)

б) в)

г)

Рисунок 3 Думпкар 2ВС - 105 модели 33-679

а) схема думпкара; б) погрузка щебня; в) работа опрокидыватель думпкара; г) груженые думпкары

Хоппер - саморазгружающийся бункерный грузовой вагон <#"810385.files/image013.gif">

Рисунок 3.1 Схема механизма выгрузки и прерывания балласта хоппер-дозатора ВПМ 770

- рама вагон; 2 - дозатор балласта; 3 - бункер; 4 - экран ограничения засыпки в середину пути; 5 и 6 - крышки; 7 - валы крышек; 8 - пневмоцилиндры разгрузки; 9 - рычаги.

Таблица 2.6.

Техническая характеристика хоппер-вагона модели ВПМ 770

а) б)

в)

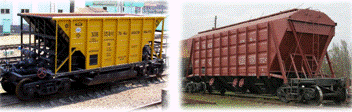

Рисунок 3.2 Хоппер-дозатор ВПМ 770

а) хоппер-вагон открытого типа; б) хоппер-вагон закрытого типа;

в) технологическая схема хоппер-вагона

3.3    Определение геометрических размеров склада

Определение параметров ТГК начинают с исследования грузопотоков. Под грузопотоком понимают количество груза, перемещаемого по заданному направлению или через данный пункт в одну сторону за единицу времени. Измеряются грузопотоки в т, , шт. за единицу времени ( например, т/ч, /сут., шт./мес., тыс. т/год и т.п.). В ТГК различают грузопотоки внешние (по прибытию на склад и отправлению со склада) и внутрискладские (перемещение грузов между технологическими участками склада).

Максимальный суточный объем поступления или отправления груза определяется:

, (3.1)

 - коэффициент неравномерности поступления грузов (=1,1…1,4); ориентировочно =1,2.

- 365 дней.

Заданный годовой объем =710.000 т /год.

Суточный объем поступления:

 = 1,2 .

Суточный объем отправления:

 = 1,1 .

Вместимость склада определятся количеством груза, единовременно размещенным в зоне хранения склада (т, , шт.)

, (3.2)

где  - коэффициент складируемости по каждому роду груза, поступающего для хранения на склад, ;

 - рекомендуемый срок хранения груза, поступающего на склад.

 - суточный грузопоток i-ного груза (суточный объем поступления), т;

= 12334,2430=70027,2 т.

Определяем объем склада:

где  - вместимость склада;

 - насыпная плотность груза; =2.0 т/.

.

Суточное количество подвижного состава по прибытию и отправлению можно определить по формуле:

 , (3.4)

где  - суточный грузопоток i-ного груза (суточный объем поступления), т;

- фактическая грузоподъемность вагона.

Суточный объем поступления:

.

Суточный объем отправления:

;

.

Длина фронта подачи вагонов определяет по формуле:

, (3.5)

где  - длина вагона, м;

 - число подач;

 - удлинение грузового фронта, необходимое для маневрирования локомотивами (ориентировочно 15…25 м).

.

.

Рисунок 3.3 Схема обелискового штабеля

V= (3.6)

 (3.7)

3.4    Расчет погрузочно-разгрузочного фронта

Составной частью проектирования погрузочно-складского комплекса является решение вопросов путевого развития.

Схема путевого развития должна предусматривать удобства маневров, наименьшую и в то же время достаточную протяженность железнодорожных путей подачи вагонов под разгрузку и погрузку.

В общем случае длина железнодорожных путей определяется по формуле:

 , (3.8)

где  - соответственно протяженность путей на фронтах подачи, погрузки-разгрузки и накопления.

Длина фронта подачи определяется по формуле:

 , (3.9)

где - максимальное количество вагонов в подаче;

- длина полувагона по осям автосцепок, м; принимается 13,9 для полувагонов, а для думпкаров 14,9 и хоппер-вагонов 11,4 м.

 - длина локомотива из справочника, м; для магистрального тепловоза ТЭМ2 составляет 16,97 м;

а - запас пути на неточность установки, м; принимается 10 м.

Длина фронта подачи по прибытию:

Длина фронта подачи по отправлению:

В зависимости от конкретных условий фронт подачи, погрузки - разгрузки и накопления могут совмещаться. Рассмотрим эти условия.

Фронт выгрузки состоит из пути подачи вагонов на вагоноопрокидыватель, который может быть объединен с фронтом подачи по прибытию, и пути накопления вагонов после выгрузки. Вместимость пути накопления равна размеру максимальной подачи по прибытию груза (10 вагонов) и составляет 160,78 м.

Фронт подачи по отправлению можно объединить с фронтом погрузки. Так как отгрузка осуществляется на внутренний железнодорожный транспорт с помощью портального крана, рационально учесть длину железнодорожных путей, которые бы позволили облегчить процесс погрузки, т.е. можно было осуществлять продергивание вагонов, не перемещая при этом погрузочные машины. Учитывая этот момент, удлиним железнодорожный фронт погрузки на 190 м с обеих сторон. Следует учесть также, что фронт погрузки расположен по обе стороны открытого склада. Таким образом, фронт погрузки будет определяться по формуле:

 ,

где  - длина склада, м.

Во втором варианте добавляется тупиковый путь. Длина пути должно соответствовать длине склада.

Учитывая все перечисленные выше условия, определим общую длину железнодорожных путей.

3.5    Разработка графиков технологического процесса работы погрузочно-складского комплекса

Для оптимизации сроков и методов исполнения складских операций применяют моделирование при помощи различных методов. Моделирование процессов на складе служит для определения маршрутов товарных потоков, выбора стандартов документооборота, формирования организационно-штатной структуры и алгоритмов функционирования. По результатам моделирования определяют содержание операций на каждом рабочем месте, составляют технологические карты процессов и должностные инструкции и выбирают оборудование для оснащения склада.

Моделирование логистических процессов на складе начинается со стандартизации складских процессов. Стандартизация предполагает разработку и использование стандартов на технологические операции, включая погрузочно-разгрузочные работы, приемку грузов по количеству и по качеству, комплектацию, хранение, а также многие другие складские операции.

Высокое качество процесса возможно лишь в случае, если каждый его участник четко представляет свою роль в нем, а также действия, которые он должен осуществлять в той или иной ситуации. Следовательно, возникает необходимости формализации процессов, четкого описания их алгоритма в специальных документах. При этом важно, чтобы все документы имели единую структуру, описания должны быть последовательными, легко читаемыми, не допускающими разночтений.

Стандартизация технологических процессов на складах позволяет сократить время на обучение сотрудников, помогает решить проблему разделения и кооперации труда.

Основной целью разработки технологических стандартов является повышение качества предоставляемых складом услуг и повышение производительности труда (сокращение времени простоев, времени обработки грузов).

Для работающего склада стандартизацию следует начинать с анализа технологического процесса. Как показывает опыт, простое описание имеющих процедур и контроль их выполнения дает сокращение времени на выполнение операций от 2% до 5%.

Стандартизация помогает проводить на складе сетевое планирование складских процессов.

Сетевая модель отображает процесс выполнения комплекса работ, направленного на достижение конечной цели. Конечной целью логистического процесса на складе, рассматриваемого от момента поступления до момента отпуска груза, является погрузка товаров на транспортное средство для доставки его получателю.

Сетевая модель представляет собой графическое изображение процессов, выполнение которых не необходимо для достижения одной или нескольких целей, с указанием взаимосвязей между этими процессами. Она может иметь вид сетевого графика, т.е. графика производства определенных работ с указанием установленных сроков их выполнения. За основу графиков берется логическая последовательность складской обработки грузов. Таким образом, сетевая модель устанавливают логическую взаимообусловленность и технологическую взаимосвязь всех складских операций.

Представление логистического процесса на складе в виде сетевой модели позволяет определить структуру процесса, состав технологических участков и подразделений, их функции, трудоемкость выполняемых работ, место выполнения отдельных работ, установить взаимосвязь всех комплексов работ, провести общий анализ логистического процесса, что создает возможность эффективного управления отдельными операциями.

Сетевая модель логистического процесса на складе составляется с терминированной структурой и с использованием вероятностных методов оценки параметров работ. Работы оцениваются во времени выражаются человеко-часах и рассчитываются либо по нормам выработки, либо путем хронометража.

Хронометраж может осуществляться бригадирами либо под их контролем членами складских бригад после соответствующего инструктажа по правилам измерения времени. Измерения должны проводиться в разное время смены и по разным объемам работ. За значение стандартного времени выполнения операции принимают среднее арифметическое всех замеров.

Исходное событие в сетевых моделях технологических процессов - это принятие решения о начале комплекса работ. Завершающее событие - конечный результат всего комплекса работ. В качестве исходного события в сетевых графиках складских процессов принимают прибытие транспортного средства с грузом от поставщика, а в качестве завершающего - отпуск груженного транспортного средства получателю.

Сетевые графики обладают важным свойством - наглядностью. Отражение в них логической последовательности работ, четкости их взаимосвязей позволяют руководителям и исполнителям анализировать состав и порядок проведения комплекса работ, уже этим оказывая управляющее воздействие на их ход. Графическое изображение сетевой модели значительно упрощает ее составление, расчет, анализ и изучение. Вариации структур технологических процессов ведут к изменению затрат труда.

Сетевой график позволяет увидеть каждый этап технологического процесса, в том числе определить количество грузов, проходящих данный этап, структуру этапа, уровень разделения труда, а следовательно, загруженность и специализацию исполнителей.

Анализ выполнения операций технологических процессов на складах торговли показывает, что характер этих операций примерно одинаков и включают следующие этапы:

разгрузка транспорта;

приемка товаров по количеству и качеству;

укладка товаров на хранение;

хранение товаров;

отборка товаров;

упаковка товаров и инвентарную тару;

комплектование партий поставок;

погрузка транспорта для доставки товаров покупателям.

Дальнейший путь товаров зависит от ряда факторов, основными из которых является: тип получателя и место его нахождения, вид работ и способ их выполнения, способ отгрузки товаров, вид упаковки товаров и др.

Сетевые модели позволяют значительно повысить эффективность управления операциями технологического процесса за счет:

сокращения длительности технологических процессов на основе рационального выбора оптимальных вариантов структур этапов;

устранение дублирования операций;

снижение трудоемкости операций;

устранения непроизводительных операций на основе их совмещения и рационализации;

определения мест сосредоточения ручного труда с целью нахождения путей и способов его сокращения или полного устранения;

рационального учета материальных ценностей и современного оформления необходимых документов;

применения поддонов и контейнеров.

Помимо сетевых графиков на складе в соответствии с принципиальной схемой технологического процесса и в целях четкой организации работ рекомендуется составлять технологические карты, разрабатываемые применительно к конкретным условиям склада.

Заключение

В данной курсовой работе в зависимости от годового объема перевозок =710.000 т /год и рода груза (щебень) был произведен расчет двух вариантов погрузочно-разгрузочного комплекса. В проекте принято 365 рабочих дней в году и рабочий график 2 смены по 12 часов, то есть круглоосуточная работа. Были определены суточный объем по прибытию = и по отправлению  с учетом неравномерности поступелния и отправления груза; определена численность подвижного состава: по прибытию АО НК «КТЖ», по отправлению  и  Суточный грузопоток был разбит на подачи: 3 подачи по 10 вагонов, по отправлению 6 подач по 10 вагонов.

После был выбран наиболее экономически выгодный в данных условиях тип склада (открытый) и произведен расчет вместимости склада с учетом сроков хранения груза на нем  =70027,2 т. Также были определены основные размеры склада в зависмости от применяемых на нем погрузочно-разгрузочных машин и механизмов и рассчитаны основные параметры механизмов и устройств комплексной механизации: параметры примного бункера; параметры конвейерных линий; производительность и необходимое количество погрузочных машин.

На завершающем этапе курсового проектирования был спроектирован транспортно-грузовой комплекс, его путевое развитие и разработан график технологического процесса работы складского комплекса.

Список использованных источников:

склад погрузочный транспортный

1.   Куклев Д.Н., Медведева Н.В., Садовская О.В. Методическое пособие для выполнения курсовой работы "Разработка транспортно - грузовых комплексов для переработки грузов"

Хабаровск: издательство ДВГУПС, 2011 г.- 64с.

.     Костенко А.Ю., Михеев Л.А. Методические указания с заданиями на выполнение курсовой работы по дисциплине "Комплексная механизация и автоматизация погрузочно-разгрузочных работ и складских операций на железнодорожной станции"

Хабаровск: издательство ДВГУПС, 1998 г.- 28с.

.     Бабурова И.А. Методические указания с заданиями на выполнение курсовой работы по дисциплине "Комплексная механизация и автоматизация погрузочно-разгрузочных работ и складских операций на железнодорожной станции" для студентов специальности "Организация перевозок и управление на транспорте (железнодорожном транспорте) " Хабаровск: издательство ДВГУПС, 2003 г.-43с.

4.      Альбом Грузовые вагоны колеи 1520мм железных дорог.- Москва: Проектно конструкторское бюро, 1998. -283с.

.        Технические условия размещения и крепления грузов в вагонах и контейнерах. - Москва: Юртранс. 2003. -554с.

.        Журавлев Н.П., Маликов О.Б. Транспортно - грузовые системы: Учебник для ВУЗов ж.д. транспорта - Москва.: издательство Маршрут. 2006. - 365с.

.        Балалаев А.С., Чернышова И.А., Костенко А.Ю. Транспортно - грузовые системы железных дорог, Хабаровск: издательство ДВГУПС, 2006 г. - 108с.

.        Бойко Н.И., Чередниченко С.П. Погрузочно-разгрузочные работы и склады на железнодорожном транспорте. Учебник для вузов. - Москва: ООО «Пиар - Пресс», 2009. -291с.

.        Тимошин А.А., Мачульский В.А. Комплексная механизация и автоматизация погрузочно-разгрузочных работ. Учебник для ВУЗов ж.д. транспорта - Москва: издательство Маршрут. 2003. - 399с.
