Разработка архитектурно-конструктивного решения двухэтажного, двухсекционного жилого дома на 12 квартир

Новосибирская Государственная Академия Водного Транспорта

Гидротехнический факультет

Кафедра Строительного производства и конструкций

КУРСОВО         Й ПРОЕКТ

По дисциплине "Основы архитектурных и строительных конструкций"

На тему: "Разработка архитектурно-конструктивного решения двухэтажного, двухсекционного жилого дома на 12 квартир"


Выполнил: студент гр. С-3 Дубинин А.В.

Руководитель проекта: Доцент, канд. тех. наук

Мазгалева А.В.





Новосибирск - 2014г.

Содержание



Введение

Общая часть

Объемно-планировочное решение

Конструктивные решения

Список литературы

Введение

Для сохранения здоровья и обеспечения хорошего самочувствия необходимо соблюдать следующие требования к жилищу:

Надежные теплоизоляционные качества ограждающих конструкций;

Окна достаточно больших размеров, расположенные с учетом расстановки мебели и оборудования;

Хорошее отопление и соответствующая вентиляция без сквозняков;

Обеспечение звукового и зрительного комфорта, обеспечение инсоляции, естественного освещения помещений и т.п.

Потребность в воздухе при однократном обмене воздуха в 1 ч

на взрослого 32 м3;

на ребенка 15 м3.

Оптимальная температура для человека в состоянии покоя+18оС, занятого физическим трудом + 15оС.

Подогрев воздуха необходимо осуществлять не слишком горячими приборами отопления, расположенными у самых холодных ограждений помещений. При температуре отопительных приборов выше 70 оС наблюдается явление перегонки пылевидных частиц, раздражающе действующих на слизистые оболочки носоглотки и вызывающих ощущение сухости.

Наиболее благоприятная для человека относительная влажность воздуха W=50-60%. Более высокая влажность способствует развитию болезнетворных бактерий, плесени, повышает теплоотдачу и образование конденсата.

Рекомендуемое искусственное освещение принимается из расчета 15 Вт на 1 м2.

Площадь зеленых насаждений для мест общего пользования микрорайонов и групп жилых домов, при норме жилой площади 9 м2 на 1 человека, должна составлять не менее 3 м2.

Также должны предусматриваться площадки различного назначения - игровые, спортивные, площадки для отдыха и хозяйственные.

Все эти требования непосредственно зависят от природно-климатических и других факторов и могут устанавливаться только в связи с ними.

В надежности здания определяются такие свойства как: долговечность конструкций, огнестойкость, капитальность здания (подразделяется на отдельные классы).

Преимущества жилых домов секционного типа:

Секционные дома строят из одной, нескольких, одинаковых или разных по планировке секций и отличаются этажностью, протяженностью и конфигурацией плана. Планировочные решения секций в значительной степени определяют число квартир, выходящих на поэтажную лестничную площадку. Применяют в основном секции с двумя, тремя и четырьмя квартирами. Планировочная структура секций определяет их возможную ориентацию по странам света. Секции делятся на широтные и меридиональные, со свободной или частично ограниченной ориентацией. Ориентация жилых комнат в секциях по сторонам света должна отвечать требованиям инсоляции и проветривания квартир. Широтные секции обладают большой градостроительной маневренностью, так как могут быть использованы с разнообразной ориентацией. Меридиональные секции имеют ограниченную ориентацию и могут применяться только тогда, когда продольная ось дома направлена в меридиональном направлении с севера на юг.

В зависимости от расположения в плане дома различают три основных типа секций: рядовые, торцевые и поворотные, причем каждая из них может иметь разные варианты формы в плане.

Жилые дома секционного типа самые распространенные в городской застройке благодаря разнообразию планировочных структур, хорошим технико-экономическим показателям и градостроительной маневренности.

В коридорных домах доступ в квартиры обеспечивается коридорами, ведущими к лестнице и лифтам. Число квартир вдоль коридора может быть любым, важно лишь соблюдать нормативные расстояния между лестницами. Этажность таких домов может быть любой.

Коридорная система планировки остается доминирующей в гостиницах и общежитиях.

Галерейный дом по коммуникационной структуре аналогичен коридорному. Различие между ними состоит в том, что галерея располагается вдоль протяженной стороны здания, остается открытой и получает естественное освещение. Через галерею можно обеспечить сквозное проветривание квартир.

Нередко в практике используют смешанные многоэтажные жилые дома.

Общая часть


Исходные данные для проектирования

Место строительства - город Челябинск

Грунт - Песок

Расчетный уровень грунтовых вод - 6.90

Высота этажа - 3.0

Конструкция фундаментов - Ленточные сборные

Конструкция стены:

. Кирпичная кладка из сплошного кирпича Силикатного (гост 379) на цементно-песчаном растворе, ρ0 = 1800 кг/м3 (брутто), толщина 380 мм.

Расчетные коэффициенты теплопроводности λ, в условиях эксплуатации "А" λ=0,76 Вт/ (м∙оС);

. Плиты из стеклянного штапельного полотна " URSA" ρ0=85 кг/м3; расчетные коэффициенты теплопроводности λ, в условиях эксплуатации "А" λ=0,046 Вт/ (м∙оС);

. Вентфасад

Конструкция перекрытий - Плиты с пустотами

Конструкция перегородок - Пенобетонные блоки

Конструкция пола - Ковролин

Конструкция покрытий - Совмещенное вентилируемое покрытие

Материал кровли - Рулонный ковер

Подвал - отсутствует

Ориентация здания относительно сторон света - меридиональное, нормативная продолжительность непрерывной инсоляции для города Челябинск (г. Челябинск располагается на 55010, с. ш. и 61023, в. д.) - 2.5 часа

Вентиляция в доме обеспечивается: в жилых помещениях - проветриванием через форточки; на кухне и в санузлах - вентиляционными вытяжными каналами, установленными в стену.

Жилое помещение оснащено санитарно-техническим и инженерным оборудованием. Системы отопления, горячего и холодного водоснабжения, канализации подключены к городским сетям. Жилой дом электрифицирован и телефонизирован.

Объемно-планировочное решение


Конфигурация здания в плане, основные размеры:

Здание в плане - прямоугольное.

Основные размеры: в осях - 31600х12000 мм.

габаритные - 32800х13000 мм.

Несущий остов:

Стеновой, с продольно несущими стенами.

Число и размер пролетов - два пролета, шириной 6000.

Принятая планировка:

В доме 12 квартир:

однокомнатные квартиры (санузел совмещённый),

двухкомнатные квартиры (санузел раздельный),

трёхкомнатные квартиры (санузел раздельный).

Принятая отделка фасадов:

В отделке фасада применяются керамические плиты. Двери в подъезд металлические, противопожарные, на автоматических доводчиках.

Отделка внутренних помещений:

Общие комнаты:

Стены - гипсокартон, обои под покраску, окраска в бежевый цвет;

Потолки - натяжные матовые;

Окна - пластиковые, белые;

Двери - деревянные;

Пол - ковролин.

Жилые комнаты:

Стены - гипсокартон, оклейка обоями под покраску, окраска в салатный цвет;

Потолки - натяжной, матовый;

Окна - пластиковые, белые;

Двери - деревянные;

Пол - ковролин.

Кухни:

Стены - Гипсокартон, обои под покраску, бежевый цвет, кафель в рабочей зоне

Потолки - натяжной, матовый;

Окна - пластиковые, белые;

Двери - деревянные;

Пол - полукоммерческий линолеум.

Санузлы:

Стены - штукатурка, кафель;

Потолки - натяжной глянцевый;

Двери - деревянные;

Пол - керамогранит.

Коридоры:

Стены - Гипсокартон, обои под покраску, защитные панели;

Потолки - натяжной глянцевый;

Пол-керамогранит.

Лестничная клетка и лестничный пролёт:

Стены - окраска на всю высоту краской светло-бежевого цвета;

Потолки - окраска в белый цвет;

Пол - бетонный шлифованный с мраморной крошкой;

Ограждения на лестнице - окраска краской бежевого цвета.

Таблица 2 - Экспликация помещений

№поз.

Наименование позиции

Кол-во

Площадь

1

Общая комната

4

 18.36

2

Общая комната

4

16.53

3

Жилая комната

4

 18.48

4

Жилая комната

4

12.69

5

Жилая комната

4

 10.44

6

Жилая комната

4

9.00

7

Кухня

4

 9.02

8

Кухня

4

 9.35

9

Кухня

4

6.63

10

Сантехнический узел

8

 4.06

11

Сантехнический узел

4

2.72


Планы первого и второго этажа представлены в приложении "Б" и "Г".

Основной фасад здания в приложении " Ж". Торцевой фасад показан в графическом проекте (формат А1).

Конструктивные решения


Фундаменты:

Фундаменты - подземные, конструктивные элементы зданий, воспринимающие все нагрузки от выше расположенных вертикальных элементов несущего остова и передающие эти нагрузки на основание. Основанием называется грунт, непосредственно воспринимающий нагрузки.

Грунты, в которых присутствует значительное количество глины (супеси, суглинки и глины), называют пучинистыми (при замерзании). Остальные грунты (пески, гравелистые и др.) составляют группу не вспучивающихся грунтов при замерзании. При отсутствии подвалов и больших приямков на таких грунтах обычно проектируют фундаменты мелкого заложения, подошва которых располагается на глубине менее 0,5 от уровня земли

Глубина заложения фундамента принимается конструктивно, т.к. в основании принят песчанный грунт. Т.к. по заданию здание бесподвальное, то нужно учесть, что вся толща растительного слоя должна быть пройдена и заглубление в естественный несущий слой предусматривается на 10 - 15 см (т.е. на 0.5 м ниже поверхности земли).

В любых грунтах содержится капиллярная влага, которая проникает в тело фундамента и поднимается к зоне сопряжения с конструктивными элементами надземной чести здания. Чтобы преградить доступ капиллярной влаги в помещениях, на границе контакта фундамента со стенами устраивается гидроизоляция. Она выполняется из двух слоев толя на расстоянии не ниже, чем 0,3м отмостки, и на расстоянии ниже, чем 0,03 м от уровня пола.

Для защиты от воздействия дождевых и талых вод по периметру наружных стен устраивается отмостка из асфальтобетона шириной 0.1 м. В нашем случае применяем сборный фундамент, по конструкционному типу - ленточный сборный. Фундамент выбираем из железобетонных конструкций класса В 15.

Глубина заложения - 1.44 м.

Грунт принят из исходных данных - песок (. Уровень грунтовых вод - 6.90.

Вертикальная гидроизоляция - делается по всем плоскостям блоков, обмазка битумной мастикой в 2 раза с последующим наложением рулонной гидроизоляции типа "Технониколь"

Горизонтальная гидроизоляция - делается стяжка из цементно-песчаного раствора с водоотталкивающими частицами на уровне выше отметки земли не менее 300 мм и ниже отметки уровня пола не менее чем на 30 мм.

Отмостка - это бетонная или асфальтовая полоса, проходящая по всему периметру здания с уклоном от 30 до 40, расположенная под тупым углом к стенам. Предназначена отмостка для защиты фундамента от дождевых вод и паводков. К тому же она выполняет декоративные функции, образуя дорожку вокруг дома.

Ширина отмостки 700 - 1000 мм. Материал - бетон класса В 15.

Основание отмостки - гравийно-песчаное. Бетон больше 300 мм в опалубке. Формы, размеры спецификации фундаментных блоков указаны в таблице 3.

Таблица 3. Спецификация фундаментных блоков

Марка

Наименование

Кол-во

Примечание

Ф1

ФБС 24-4-6

58

Для всего здания

Ф2

ФБС 12-4-6

3

Для всего здания

Ф3

ФБС 9-4-6

24

Для всего здания


План фундамента представляется в приложении "А".

Стены

Стена - вертикальная ограждающая конструкция, отделяющая помещение от окружающего пространства или соседнего помещения. Стена здания - несущий и (или) ограждающий элемент здания. Важной частью конструкции стен являются температурно-усадочные швы.

Согласно СНиП II-22-81, стены подразделяются на:

Несущие - воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т.п.;

Самонесущие - воспринимающие нагрузку от собственного веса, стен всех вышележащих этажей здания и ветровую нагрузку;

Ненесущие (в том числе навесные) - воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа, эти стены относятся к самонесущим;

В проекте используем; Наружняя стена:

. Кирпичная кладка из сплошного кирпича Силкатного (гост 379) на цементно - песчаном растворе, ρ0 = 1800 кг/м3 (брутто), толщина 380мм.

расчетные коэффициенты теплопроводности λ, в условиях эксплуатации А λ=0,76 Вт/ (м∙оС);

. Плиты из стеклянного штапельного полотна " URSA" ρ0=85 кг/м3; расчетные коэффициенты теплопроводности λ, в условиях эксплуатации Аλ=0,046 Вт/ (м∙оС);

. Вентилируемый фасад.

Толщина внутренней стены 380 мм.


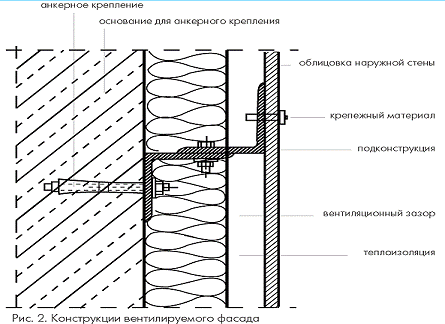

Рисунок - 1

Перегородки

Перегородки - самонесущая ограждающая конструкция. Они должны иметь минимальную толщину и массу и вместе с тем обладать прочностью, жесткостью и устойчивостью, возводиться индустриальными методами при низкой стоимости. В зависимости от условий эксплуатации к ним предъявляют требования звукоизоляции, гвоздимости, водостойкости, пара - и газонепроницаемости.

Обычно перегородки устраивают на всю высоту помещения для полной изоляции внутренних пространств друг от друга.

По условиям эксплуатации перегородки классифицируют на:

. Стационарные,

. Сборно-разборные,

. Трансформируемые.

Для жилых зданий перегородки делают одинарные (межкомнатные), толщиной 80 - 100 мм.

В курсовом проекте используемый материал перегородок - пенобетонные блоки: межкомнатные перегородки толщиной 100 мм.

Перекрытия и полы

Пол - внутренняя часть комнаты или помещения, служащая в качестве перекрытия между этажами.

Существуют различные способы отделки пола, в этом используют такие материалы: древесина, линолеум, паркет, ламинат, жидкая плитка, напольный кафель, виниловый пол. Для достижения более комфортного состояния производят устройство обогрева пола (теплый пол).

Но для всего это вначале делают производят устройство стяжки, то есть выравнивают поверхность, на которую настилается пол.

Перекрытие - Перекрытия - это горизонтальные конструкции дома для разделения объема здания и по вертикали. Перекрытия несут нагрузку от собственного веса, пола, мебели, людей.

Перекрытия разделяют на цокольные, междуэтажные, чердачные. По виду несущих элементов их разделяют на перекрытия по деревянным балкам, перекрытия из железобетонных элементов, перекрытия по металлическим балкам.

Перекрытия по деревянным балкам очень удобны для индивидуального застройщика, т.к. позволяют обойтись без грузоподъемного механизма (дерево имеет малый вес и высокую прочность. Древесина легко обрабатывается.

Абсолютные размеры сечения будут зависеть от ряда факторов: климатических условий, вида перекрытия (цокольное, междуэтажное, чердачное); вида утеплителя; величины пролета перекрытия; нагрузки на перекрытие; расстояния между балками (шага балок).

Перекрытие из железобетонных элементов является самым надежным и долговечным. Особенно целесообразно использовать его для цокольного перекрытия.

жилой дом двухсекционный этаж

Застройщик может воспользоваться готовыми элементами, изготовленными на заводах железобетонных изделий. Наиболее приемлемыми можно считать плиты-настилы с круглыми пустотами диаметром 16 или 14 см. Высота (толщина) плит чаще всего 220 мм. Ширина 1-7,2 м. Такие плиты-настилы предназначены для полезных нагрузок более 300 кг/кв. м. Длина 2,4-7,2 м.

Конструкционный тип по данному проекту: плиты с круглыми пустотами.

Спецификация приведена в таблице 3.4.

Таблица 4. Панели перекрытий

Марка позиции

Наименование

Количество на этаж

Примечание

Панели перекрытий

Пк-1

ПК 1-60-30

6

Для всего здания

Пк-2

ПК 1-60-18

10

Для всего здания

Пк-3

ПК 1-60-15

6

Для всего здания

Пк-4

ПК 1-60-10

8

Для всего здания

ПБК

ПБК-1-60-12

7

Для всего здания



Конструкция полов в жилых помещениях показана на рисунке - 2.

Конструкция полов в сантехническом узле показана на рисунке - 3.

Конструкция полов в кухне показана на рисунке - 4.

Схема панелей перекрытия представлена в приложении "В".

Рисунок - 2.

- Ковролин; 2 - Стяжка; 3 - Теполнагреваюший элемент (теплый пол); 4 - Плита перекрытия.

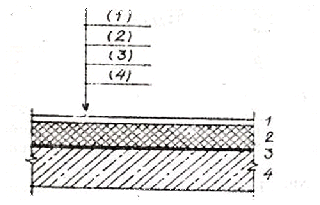

Рисунок - 3

- Керамогранит; 2 - Стяжка; 3 - Гидроизоляция; 4 - Плита перекрытия.

Рисунок - 4.

- Линолеум полукоммерческий; 2 - Стяжка; 3 - Гидроизоляция; 4 - Плита перекрытия.

Крыша

Крыша - верхняя конструкция, отделяющая помещения здания от внешней среды и защищающая их от атмосферных осадков и других внешних воздействий.

Конструкция покрытия - совмещенное вентилируемое.

Материал кровли - рулонный ковер ("Технониколь").

Тип водостока - внутренний организованный водосток.

План кровли предоставлен в приложении "Е".

Принципиальная конструктивная схема совмещенного вентилируемого покрытия приведена на рисунке 5.

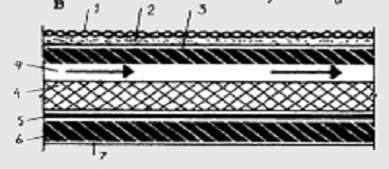

Рисунок - 5

- Защитный слой; 2 - рулонный ковер; 3 - плита; 4 - теплоизоляция; 5 - пароизоляция; 6 - плита перекрытия; 8 - продух.

Лестничная клетка и лестничный марш.

Лестничная клетка - вертикальный проем в перекрытиях здания, предназначенный для монтажа лестничных маршей.

Из СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" показано, что лестницы и лестничные клетки, предназначенные для эвакуации, подразделяются на лестницы типов:

- внутренние, размещаемые в лестничных клетках;

- внутренние открытые;

- наружные открытые;

Обычные лестничные клетки типов:

Л1 - с остекленными или открытыми проемами в наружных стенах на каждом этаже;

Л2 - с естественным освещением через остекленные или открытые проемы в покрытии;

Незадымляемые лестничные клетки типов:

Н1 - с входом в лестничную клетку с этажа через наружную воздушную зону по открытым переходам, при этом должна быть обеспечена незадымляемость перехода через воздушную зону;

Н2 - с подпором воздуха в лестничную клетку при пожаре;

Н3 - с входом в лестничную клетку с этажа через тамбур-шлюз с подпором воздуха (постоянным или при пожаре).

Тип лестницы - домовая, одномаршевая, внутренняя, стационарная, междуэтажная, прямая, железобетонная.

Высота этажа - 3.0 м;

Уклон лестницы - 1: 2

Ширина проступи - 0.3 м;

Высота подступёнка - 0.15 м;

Ширина лестничного марша - 2.6 м;

Высота лестничного марша - 1.50 м;

Длина горизонтальной проекции лестничного марша: 2.7м.

Высота цокольного лестничного марша - 0.75 м;

Длина горизонтальной проекции цокольного лестничного марша: 1.2м;

Ширина междуэтажных и этажных лестничных площадок: 1.5м;

Отметка земли - 0.94 м.

Расчет лестничного марша:

Высота лестничного марша двухмаршевой лестницы определяется по формуле:

H марша = H эт / 2, м,

где H эт - высота этажа.

H марша = 3,0/ 2 = 1,5 м

Количество подступёнков в марше определяется по формуле:

m = H марша / 0,15,где 0,15 - высота подступёнка, м.

m = 1,5/ 0,15 = 10.

Количество проступей в марше определяется по формуле:

n = m - 1

n = 10 - 1 = 9

Горизонтальная проекция лестничного марша определяется по формуле:

L = n * 0,3, м, L = 9* 0,3 = 2,7 м

Расчёт цокольного марша производится аналогично предыдущему расчёту за исключением высоты цокольного марша: H цокольного марша = 0 - (H марша - Н плиты - Н min), м, Где 0 - отметка этажной площадки первого этажа, м, H плиты - толщина плиты междуэтажной площадки, м, Н min - минимальная высота прохода для лестниц общего пользования, м.

H цокольного марша = 0 - (1,5 - 0,15 - 2,1) = - 0,75 м.

Количество подступёнков в цокольном марше:

m = 0,75/ 0,15 = 5.

Количество проступей в цокольном марше:

n = 5 - 1 = 4.

Горизонтальная проекция цокольного марша:

L = 4* 0,3 =1,2 м.

План лестничной клетки представлен в приложении "Д".

Окна и балконные двери.

"Окно" - это элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проёма с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок; оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Окна различаются по материалам из которых изготовлены, конструкциям и назначению.

Рамы и коробки окон могут изготавливаться из:

дерева (клееный брус).

алюминия.

поливинилхлорида (ПВХ).

стеклопластика (стеклокомпозита).

стали.

комбинации материалов (деревоалюминиевые, деревополивинилхлоридные и т.п.).

Окна являются главным (до 50 %) источником теплопотерь в зданиях

Современные оконные рамы имеют специальные уплотнители, позволяющие свести к минимуму потери тепла через щели в окнах, однако наиболее эффективны они в случае наличия в доме системы приточной вентиляции. При отсутствии подобных систем окна желательно оснащать системами проветривания, позволяющих регулировать ток воздуха.

Окна и балконные двери в курсовом проекте приняты по ГОСТ - 30674-99 "Блоки оконные и дверные балконные из поливинилхлоридных профилей".

Согласно СНиП 2.08.01-89* "Жилые здания" отношение площади световых проемов к площади пола этих помещений, как правило, должно быть не менее 1: 8 и не более 1: 5,5:

Fо = Fп/8 … Fп/5,5, м2,

Где Fо - площадь светового проёма, м2,Fп - площадь пола, м2.

Fп = 18,36 м2

Fо = 18,36/8 … 18,36/5,5 = 2,29 … 3,33 м2

Принимаем окно ОП 1500-1800 (Fо = 2,7 м2).

Fп = 10,44 м2

Fо = 10,44 /8 … 10,44 /5,5 =1,30 … 1,89 м2

Принимаем окно ОП 1500-1200 (Fо = 1,8 м2)

Fп = 16,53 м2

Fо = 16,53 /8 … 16,53 /5,5 =2,06 … 3,0 м2 + дверь балконная БП 2400-750

Принимаем окно ОП 1500-900 (Fо = 1,35 м2 +1,125=2,47)

Fп = 10,44 м2


Принимаем окно ОП 1500-600 (Fо = 0,90 м2 +1,12=2,0)

Спецификация окон и балконных дверей приведена в таблице 5, Таблица-5

Марка позиции

Наименование

Количество

Примечание

Оп-1

Оп-1500-1800

6

Для всего здания

Оп-2

Оп-1500-1200

26

Для всего здания

Оп-3

Оп-1500-900

2

Для всего здания

Оп-4

Оп-1500-600

4

Для всего здания

Бп-1

Бп-2400-750

10

Для всего здания



Дверь - проём в стене для входа и выхода из помещения, или проём во внутреннее пространство чего-либо, а также створ или несколько створов, закрывающие этот проём.

Двери различают:

по материалу изготовления: стальные, деревянные, стеклянные, пластиковые, алюминиевые и др.;

по назначению: входные, межкомнатные, сантехнические, противопожарные, взрывозащитные, дымозащитные, для банковских хранилищ, пулестойкие, химстойкие и пр.;

по конструктивным особенностям: распашные, раздвижные, складывающиеся, маятниковые (ротационные), решётчатые, арочные, с остеклением, двустворчатые и т.д., по направлению открывания: левые, правые, симметричные.

Двери в курсовом проекте приняты по ГОСТ 6629-88 "Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция" и ГОСТ 31173-2003 "Блоки дверные стальные. Типы, конструкция и размеры".

Конструкционные типы дверей:

Двери для подьезда - металлические.

Двери в обычные помещения - дерево.

Двери входные межквартирные - металлические.

Спецификация межкомнатных и входных дверей приведена в таблице 5,Таблица-5

Марка позиции

Наименование

Количество

Примечание

Д-1

ДСНДН-2100-1500

4

Во все здание

Д-2

ДСВВ-2400-1000

12

Во все здание

Д-3

ДГ-21-10

28

Во все здание

Д-4

ДО-21-13 (двупольная)

8

Во все здание

Д-5

ДГ-21-8

20

Во все здание


Расположение окон и дверей показано на планах 1 и 2 этажей (Приложения А, Б).

Теплотехнический расчет ограждающих конструкций

В СНиП <../../../../../Program%20Files/StroyConsultant/Temp/10696.htm> 23-02 <../../../../../Program%20Files/StroyConsultant/Temp/10696.htm> "ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ" установлены три обязательных взаимно увязанных нормируемых показателя по тепловой защите здания, основанных на:

"а" - нормируемых значениях сопротивления теплопередаче для отдельных ограждающих конструкций тепловой защиты здания;

"б" - нормируемых величинах температурного перепада между температурами внутреннего воздуха и на поверхности ограждающей конструкции и температурой на внутренней поверхности ограждающей конструкции выше температуры точки росы;

"в" - нормируемом удельном показателе расхода тепловой энергии на отопление, позволяющем варьировать величинами теплозащитных свойств ограждающих конструкций с учетом выбора систем поддержания нормируемых параметров микроклимата.

Требования СНиП <../../../../../Program%20Files/StroyConsultant/Temp/10696.htm> 23-02 <../../../../../Program%20Files/StroyConsultant/Temp/10696.htm> будут выполнены, если при проектировании жилых и общественных зданий будут соблюдены требования показателей групп "а" и "б" либо "б" и "в", и для зданий производственного назначения - показателей групп "а" и "б".

Наружные климатические условия для города Челябинска: - расчетная температура наружного воздуха принимается по средней температуре наиболее холодной пятидневки с обеспеченностью 0,92



text= - 34°С;

продолжительность отопительного периода (для жилых домов это период со среднесуточной температурой ≤8°С) и средняя температура наружного воздуха в течение отопительного периода:

Z ht= 218суток, t ht= - 6,5°C.

Нормативные параметры внутренней среды для холодного периода года:

температура воздуха внутри жилых помещений

T int=20 - 22°С;

относительная влажность внутри здания jint не более 55%.

Величина градусо-суток Dd в течение отопительного периода

Dd = (tint - tht) *zht,

где t int - температура воздуха внутри жилых помещений,°С, t ht - средняя температура наружного воздуха в течение отопительного периода,°С, z ht - продолжительность отопительного периода, сутки. Для г. Челябинска

Dd = (20 - (-6,5)) *218 =5777°С суток.

Условия эксплуатации ограждающих конструкций:

"А" - конструкции эксплуатируются в относительно сухих условиях;

"Б" - конструкции эксплуатируются в относительно влажных условиях.

Условия эксплуатации зависят от влажностного режима помещений и зоны влажности. Для Челябинска - сухая зона влажности №3.

Для жилого помещения - нормальный влажностный режим.

Условия эксплуатации - "А".

Нормируемое значение Rreq определяется в зависимости от градусо-суток района строительства и вида ограждающей конструкции:

R req=a Dd + b, м2*°С / Вт,

где a, b - беразмерные коэффициенты.

Приведенное сопротивление теплопередаче Ro, м2*°С/Вт, ограждающей конструкции определяется по формуле:

Ro = Rsi + Rk + Rse, м2*°С/Вт,

где R si - сопротивление теплоотдаче внутренней поверхности ограждающей конструкции, м2×°С / Вт.

R si = 1/αint, м2*°С/Вт,

где αint - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/ (м2*°С).

Rk - термическое сопротивление ограждающей конструкции, м2*°С/Вт, для конструкции с последовательно расположенными однородными слоями

Rk = R1 + R2 +. + Rn, м2*°С/Вт,

где R1, R2,., Rn - термические сопротивления отдельных слоев.

R = d/l, м2*°С/Вт,

где d - толщина слоя, м;

l - расчетный коэффициент теплопроводности материала слоя, Вт/ (м*°С), принимаемый с учетом условий эксплуатации ограждающей конструкции.

Rse - сопротивление теплоотдаче наружной поверхности ограждающей конструкций для условий холодного периода, м2*°С / Вт.

Rse = 1/α ext, м2*°С/Вт,

где α ext - коэффициент теплоотдачи поверхности ограждающей конструкции, Вт/ (м2*°С).

Приведенное сопротивление теплопередаче Ro, м2*°С/Вт, ограждающих конструкций принимается не менее нормируемых значений Rreq.

Расчетный температурный перепад Δ tо,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции определяется по формуле:

Δtо=n (t int - t ext): (Rо*αint),

где n - коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху,

tint - температура воздуха внутри жилых помещений,°С;

text - расчетная температура наружного воздуха принимается по средней температуре наиболее холодной пятидневки с обеспеченностью 0,92,°С;

Ro - приведенное сопротивление теплопередаче ограждающей конструкции, м2*°С/Вт,

где αint - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/ (м2*°С).

Расчетный температурный перепад Δ tо,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин Δtn,°С.

Наружняя стена:

Нормируемое значение Rreq для наружной стены:

Rreq=a Dd + b, м2*°С / Вт,=0,00035 *5777 + 1,4 =3,42 м2*°С / Вт

Приведенное сопротивление теплопередаче элементов наружной стены:

Ro = Rsi + Rk + Rse, м2*°С/Вт,

Rsi = 1/8,7=0,11 м2*°С/Вт

Для стены с вентилируемым фасадом

Rse=1/10,8=0,09 м2*°С/Вт

Расчетная схема приведена на рисунке 6.

Рисунок 6.

1 - Кладка из Силикатного сплошного кирпича на цементно-песчаном растворе r1=1800 кг/м3, l1=0,76 Вт/ (м×°С), 2 - Плита из стеклянного штапельного волокна "URSA" r2=85 кг/м3, l2=0,046 Вт/ (м×°С)

Rk = R1 + R2 +. + Rn, м2×°С/Вт

Rk = 0.5 + 2.8=3.3 м2×°С/Вт,

R1 = 0.38/0.76=0.5 м2×°С/Вт

R2 = 0.13/0.46=2.8 м2×°С/Вт

Ro = Rsi + d1/l1 + d2/l2 + Rse, м*°С/Вт

Rreq = Rsi + d1/l1 + d2/l2 + Rse

d1=0,38м, l1 =0,76 Вт/ (м*°С)

d2=? м, l2 =0,046 Вт/ (м*°С)

d2= (Rreq - (Rsi + d1/l1 + Rse)) * l2, м

d2= (3,42- (0,11+0,38/ 0,76+0,09)) *0,046, d2 = 0,125м

Толщину утеплителя округляем до 1/10 строительного модуля (до 1 см) d2 = 0,13м

Проверка

Ro= Rsi + d1/l1 + d2/l2 + Rse

Ro = 0,11 + 0,38/0,76 + 0,13/0,046 + 0,09=3.59м*°С/Вт

Условие 3.59 ≥ 3.42 выполняется.

Расчетный температурный перепад Δ tо,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Δtо=n (t int - t ext): (Rо*α int)

где n - коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху, для стен n=1,Rо - приведенное сопротивление теплопередаче ограждающих конструкций, в нашем случае Ro = 3,59 м2·°С/Вт αint - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, для стен α int =8,7Вт/ (м2·°С)

Δtо=1 (20 - (-34)): (3,59 *8,7) =1,728°С

Для стен Δtn = 4°С. Условие Δtn ≥ Δtо выполняется. Совмещенное вентилируемое покрытие. Нормируемое значение Rreq для покрытия:

Rreq=a Dd + b, м2×°С / Вт,=0,0005 *5777 + 2,2 =5,08 м2*°С / Вт

Приведенное сопротивление теплопередаче элементов наружной стены:

Ro = Rsi + Rk + Rse, м·°С/Вт, Rsi = 1/8,7=0,11 м·°С/Вт

Rse=1/10,8=0,09 м·°С/Вт

Расчетная схема приведена на рисунке 7.

Рисунок 7.

1 - Плита железобетонная с круглыми пустотами r1=2500 кг/м3, l1=1,92 Вт/ (м*°С), 2 - Плита из стеклянного штапельного волокна "URSA" r2=85 кг/м3, l2=0,046 Вт/ (м×°С)

Rk = R1 + R2 +. + Rn, м2*°С/Вт

Rk = R1 + R2, м2*°С/Вт,

R1 = 0,22/1.92=0.11 м2*°С/Вт

R2 = d2/0.046= м2*°С/Вт

Ro = Rsi + d1/l1 + d2/l2 + Rse, м*°С/Вт

Rreq = Rsi + d1/l1 + d2/l2 + Rse

d1=0,22м, l1 =1,92 Вт/ (м*°С)

d2=? м, l2 =0,04 Вт/ (м*°С)

d2= (Rreq - (Rsi + d1/l1 + Rse)) * l2, м

d2= (5,08- (0,11+0,22/ 1,92+0,09)) *0,046, d2 = 0,212м

Толщину утеплителя округляем до 1/10 строительного модуля (до 1 см) d2 = 0,22 м

Проверка

Ro= Rsi + d1/l1 + d2/l2 + Rse

Ro = 0,11 + 0,22/1,92 + 0,22/0,046 + 0,09=5,09 м*°С/Вт

Условие 5.09 ≥ 5.09 выполняется.

Расчетный температурный перепад Δ tо,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Δtо=n (t int - t ext): (Rо*α int)

где n - коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху, для покрытия n=1,Rо - приведенное сопротивление теплопередаче ограждающих конструкций, в нашем случае Ro = 5,09 м·°С/Вт, α int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, для стен α int =8,7Вт/ (м·°С)

Δtо=1 (20 - (-34)): (5,09 *8,7) =1,21°С

Для покрытий Δtn = 3°С,

Условие Δtn ≥ Δtо выполняется.

Технико-экономические показатели

В нашем проекте экономичность объемно-планировочных и конструктивных решений оценивается следующими количествами технико-экономическими показателями.

Площадь застройки (считается по внешнему обводу стен на уровне цоколя) - 32.800 м × 13.000 = 426.400 м2;

Строительный объем здания (считается умножением площади здания на высоту здания) - 426.400 × 7,3 = 3112,72 м3;

Высота здания - 7.3 м применятся от отметки (0) (отметка чистого пола этажа до верха здания).

Для здания с совмещено-вентилируемым покрытием - это средняя отметка кровли.

Общая площадь считается как сумма площадей всех помещений внутри квартир по внутреннему обводу стен. Площадь балконов с коэффициентом 0,3-0,5.

Общая площадь - 554,8 м2;

Жилая площадь (площадь жилых комнат по внутреннему обводу стен) 341, 84 м2.

Высота этажа считается от отметки пола одного этажа до отметки пола следующего этажа.

Высота этажа-3 м.

Технико-экономические показатели по проекту представлены в таблице 4.

Таблица 4. "Технико-экономических показателей для жилого здания".

Наименование

Шифр, показатели

Количество

Примечания

Площадь застройки

Fз

426.400 м2

Здание

Этажность

-

2

Здание

Высота этажа

Hэт

3

Здание

Строительный объем

V

3112,72 м3

Здание

Жилая площадь

Fж

341, 84 м2

Здание

Общая площадь

Fo

554,8 м2

Здание


K1 = Жилая площадь / Общая площадь = 341, 84 м2/554,8 м2= 0.616

К2 = Строительный объем / Общая площадь = 3112,72 м3/554,8 м2= 5.610

Список литературы


1.       Благовещенский Ф.А. Архитектурные конструкции: Учебник по специальности "Архитектура" / Ф.А. Благовещенский, Е.Ф. Букина - М: Архитектура - С, 2007г. - 232с.

2.      Волкова Л.Н. Метод. указания к выполнению курсового проекта по дисциплине "Архитектура" - Новосибирск: НИИВТ, 1988г. - 66с.

.        Мазгалева А.В. Теплотехнический расчет ограждающих конструкции: Методические указания по выполнению курсового проекта по дисциплине: "Архитектура". - Новосибирск: НГАВТ, 2006г. - 41с.

.        Казбек-Казиев З. А "Архитектурные конструкции" / З.А. Казбек-Казиев, В.В. Беспалов, Ю.А. Дыховичный, В.Н. Каруев, Т.Н. Кириллова, О.В. Коретко, А.Н. Попов, А.А. Савченко, Ю.Л. Сопоцько; под общее ред. З.А. Казбек-Казиева. - М.: Высш. Шк., 1989г. - 340с.

.        Бик Ю.И. Стандарт предприятия: правила выполнения курсосого проекта (курсовой работы Ю.И. Бик, М.А. Шербинина. Новосиьирск. Новосибирская гос. Академия водного транспорта. 2007. - 22с.

Похожие работы на - Разработка архитектурно-конструктивного решения двухэтажного, двухсекционного жилого дома на 12 квартир



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
