"Организация
комплекса работ по созданию планово-высотной основы для изыскания и
строительства жилого комплекса и съемке участка застроенной территории в
масштабе 1:500"
Введение
В рамках сквозного проектирования данный
курсовой проект является продолжением курсового проекта "Разработка
проекта производства геодезических работ для обеспечения высотного
строительства", выполненного на V курсе по программе курса «Прикладная
геодезия», материалы которого положены в основу экономических расчетов
настоящего проекта.
Объектом проектирования является жилой комплекс,
расположенный по адресу: г. Голицыно, ул. Заводской проспект, д.13.
Площадь застроенной территории 0,5 га. Площадь
территории участка 7,1 га.
1. Общие сведения об объекте
высотный строительство
жилой комплекс
Голицыно - второй по величине город
Одинцовского района Московской области, расположенный к западу от Москвы на
расстоянии 40 км по ж/д, в 20 км к западу от районного центра - города Одинцово
<#"796139.files/image001.gif">
Рис 1. Технологическая схема
Данная технологическая схема (рисунок 1)
предусматривает соблюдение последовательности работ по комплексу. Кроме того,
есть возможность проводить некоторые работы одновременно. Например,
топографическая съемка может проводиться там, где уже есть съемочное
обоснование, хотя последнее может быть и незакончено в полном объеме.
.2 Плановая и высотная геодезическая
основа на объекте
Для обеспечения практически всех видов
инженерно-геодезических работ на территории строительства создаются опорные
сети, пункты которых хранят плановые координаты и высоты. Разбивочные
инженерно-геодезические сети служат основой для выноса на местность проекта
инженерного сооружения и коммуникаций.
Различают разбивочную сеть строительной площадки
и два вида разбивочных сетей здания (сооружения): внешнюю и внутреннюю.
Основное требование при создании разбивочных сетей
- необходимая точность для обеспечения выноса проекта сооружения на местность.
Разбивочные сети создаются обычно как свободные,
в местной системе координат. Для определения координат пунктов разбивочной сети
используют схемы и методы геодезических построений и измерений, наилучшим
образом подходящие для геометрии данной сети, конструкции закрепления ее
пунктов и условий видимости на стройплощадке. Используются традиционные методы
построения, такие как триангуляция, трилатерация, линейно-угловые сети в виде
рядов и типовых фигур, полигонометрические ходы и полигоны, а в случае
закрепления пунктов разбивочной сети в недоступных местах (опоры ЛЭП и т.п.) -
метод боковых засечек. Всё чаще при построении разбивочных сетей строительных
площадок или отдельного здания используются спутниковые технологии.
Внешняя разбивочная сеть здания служит основой
для работ по возведению конструкций нулевого цикла, а внутренняя разбивочная
сеть для обеспечения точного монтажа строительных конструкций в соответствии с
проектом.
Внешняя разбивочная сеть здания (сооружения)
включает в себя пункты закрепления основных и главных осей сооружения (рис. 2).

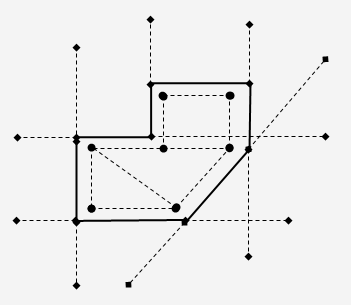

Рис. 2. Схема внешней и внутренней разбивочных
сетей здания
Высотная сеть строительной площадки и высотная
сеть здания создаются в виде нивелирных ходов, опирающихся не менее чем на два
репера исходной высотной основы.
В нашем случае совместим пункты высотной сети с
пунктами полигонометрического хода. Предположим, что по пунктам строительной
сетки проложен нивелирный ход IV
класса.
Длина хода технического нивелирования,
проложенного между марками нивелирования IV
класса, от одной из них до наиболее слабо определяемого репера L
= 95,73 м
Внутренняя разбивочная сеть создается для
обеспечения точности монтажа строительных конструкций. Как правило, внутренняя
разбивочная сеть здания создается в виде сети плановых и высотных знаков на
перекрытиях сооружения и служит для производства детальных разбивочных работ на
монтажных горизонтах, а также для производства исполнительных съемок.
Разбивочная сеть строится на фундаментной плите
или ростверках, на бетонной подготовке или перекрытии подвальной части здания
или технического подполья. Эта условная поверхность, на которой закрепляется
внутренняя разбивочная сеть, называется исходным горизонтом.

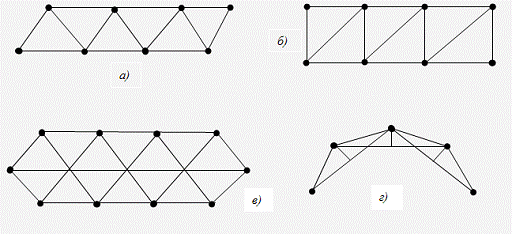

Рис. 3. Схемы внутренних разбивочных сетей
Плановая разбивочная сеть на исходном монтажном
горизонте создается в виде геометрических фигур, часто повторяющих общую
конфигурацию сооружения. Поскольку эта фигура многократно повторяется на
последующих монтажных горизонтах, то ее называют базовой или базисной. Число
опорных точек базисной фигуры, передаваемых на монтажные горизонты должно быть
не менее трех.
Базисную фигуру проектируют исходя из следующих
соображений. Стороны базисной фигуры должны быть параллельны (перпендикулярны)
основным осям сооружения. Пункты фигуры должны располагаться в местах,
обеспечивающих взаимную видимость и сохранность на весь период строительства.
Их располагают вблизи основных осей на расстоянии 0,5÷1,0
м с учетом возможности их дальнейшего вертикального проектирования на выше
лежащие монтажные горизонты.
При строительстве сравнительно простых по
геометрической форме со-оружений сети строят в виде а) треугольников, б)
четырехугольников, в) рядов из ромбов и г) центральных систем (рис. 3).
Измерения в таких фигурах выполняют по программам трилатерации или
линейно-угловой сети. При строительстве сложных и уникальных сооружений
проектируют специальные высокоточные радиально-кольцевые и линейные сети.
Проект внутренней сети сооружения составляют на
плане перекрытия, подсчитывают координаты пунктов базисной фигуры в
строительной системе координат.
Построение базисной фигуры на исходном горизонте
производят с пунктов внешней разбивочной сети здания или со «свободной станции»
по проектным координатам пунктов базисной фигуры.
Построение начинают с вынесения на поверхность
исходного горизонта двух точек длинной стороны фигуры. Приняв одну из точек
стороны и ее направление за исходные, строят остальные точки фигуры, производят
угловые и линейные измерения и вычисляют координаты всех пунктов сети.
Вычисленные координаты сравнивают с проектными и при наличии расхождений
выполняют редуцирование. Процесс редуцирования или перемещения построенных
точек удобно выполнять на предварительно закрепленных в бетоне металлических
пластинах. После контрольных промеров пункты окончательно закрепляют: кернят
или просверливают отверстия в металле.
Геодезическая служба приступает к работам уже на
стадии освоения площадки. Так при срезке растительного грунта, рытье котлованов
и траншей, устройстве корыт для дорог, засыпке и уплотнении пазух и другое
необходимы геодезические разбивки. После рытья и зачистки котлована под
проектную отметку ведется разбивка свайного поля (если это предусмотрено) и
разбивка осей под фундаменты сооружения. Далее разбиваются оси для сооружений
подвальной части здания.
При производстве и приемке земляных работ,
устройстве оснований и фундаментов при строительстве новых, реконструкции или
расширении действующих предприятий, зданий и сооружений следует
руководствоваться строительными нормами и правилами, а именно СНиП 3.02.01-87
«Земляные сооружения, основания и фундаменты».
Исходной документацией для геодезических разбивок
при земляных работах являются: генеральный план объекта; план осей; проект
вертикальной планировки и картограмма земляных работ; проект (план, сечения и
профили) дорог, подземных трубопроводов и кабелей; акт и разбивочный чертеж
перенесения на местность осей сооружения и границ участка.
Геодезическая служба приступает к работам уже на
стадии освоения площадки. Так при срезке растительного грунта, рытье котлованов
и траншей, устройстве корыт для дорог, засыпке и уплотнении пазух и другое
необходимы геодезические разбивки. После рытья и зачистки котлована под
проектную отметку ведется разбивка свайного поля (если это предусмотрено) и
разбивка осей под фундаменты сооружения. Далее разбиваются оси для сооружений
подвальной части здания.
При производстве и приемке земляных работ,
устройстве оснований и фундаментов при строительстве новых, реконструкции или
расширении действующих предприятий, зданий и сооружений следует
руководствоваться строительными нормами и правилами, а именно СНиП 3.02.01-87
«Земляные сооружения, основания и фундаменты».
Исходной документацией для геодезических
разбивок при земляных работах являются: генеральный план объекта; план осей;
проект вертикальной планировки и картограмма земляных работ; проект (план,
сечения и профили) дорог, подземных трубопроводов и кабелей; акт и разбивочный
чертеж перенесения на местность осей сооружения и границ участка.
Технология детальных разбивок представляет собой
цепочку последовательных этапов взаимосвязанных построительных и измерительных
геодезических работ, конечным результатом которых является планово-высотное
положение конструкции.
Каждый этап работ сопровождается и завершается
контрольными измерениями. И, тем не менее, накопления ошибок не избежать.
Нетрудно видеть, что каждое звено в цепи последовательных построений, не только
несёт в себе какие - то ошибки, но и влияет на конечный результат построений.
Чем больше дополнительных построений, тем больше ошибка конечного результата.
Поэтому естественным является стремление сократить количество промежуточных
этапов построений.
Наиболее простой и получившей сегодня достаточно
широкое распространение схемой производства детальных разбивочных работ на
монтажном горизонте является технология разбивок электронным тахеометром
посредством «свободной станции». Схема работ в этом случае выглядит так:
· определение координат точки стояния
прибора на монтажном горизонте обратной засечкой;
· разбивка осей или элементов
конструкций на перекрытии.
Реализуя приведенную схему, следует
придерживаться определённых условий:
· разбивочные работы на монтажном
горизонте необходимо выполнять с одной «свободной станции», координаты которой
определены;
· для удобства последующих разбивок, с
этой «свободной станции» следует построить несколько удобных для производства
разбивочных работ вторичных станций.
Эти предосторожности позволяют избежать влияния
ошибок собственно обратной засечки на взаимное расположение конструкций.
Вторая схема детальных разбивок основана на
использовании спутниковых определений. Эта технология также достаточно
привлекательна особенно при строительстве башенных и сверхвысоких сооружений,
когда пункты пространственной разбивочной сети здания в процессе его
строительства расположились слишком низко по отношению к монтажному горизонту.
Схема работ в этом случае представляется
следующим образом:
· определение координат двух точек
стояния спутниковых приёмников на монтажном горизонте;
· производство разбивочных работ на
монтажном горизонте при помощи электронного тахеометра.
В этой схеме можно ограничиться определением
координат одной точки на монтажном горизонте при помощи спутникового приёмника,
если с этой точки виден хотя бы один пункт внешней пространственной сети здания
или пункт разбивочной сети строительной площадки.
Легко видеть, что две последние схемы работ на
монтажном горизонте требуют меньше трудовых затрат, чем первая, но они
достаточно наукоёмкие и предполагают наличие современной высокотехнологичной
геодезической аппаратуры.
2.3 Съемочное обоснование на участке
съемки масштаба 1:500. Особенности производства съемки на застроенной
территории в этом масштабе
На нашем объекте строительства присутствует
планово - высотное геодезическое обоснование в виде строительной сетки. С
пунктов данного обоснования произведена разбивка главных осей сооружения. Схема

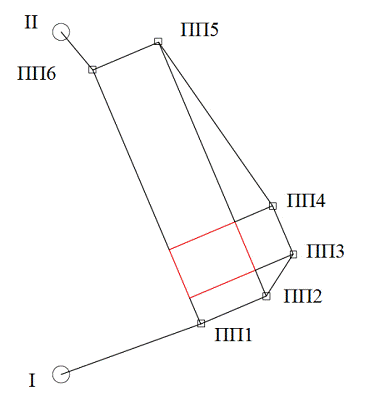

разбивки представлена на рис. 4. Через закрепленные пункты проложим
полигонометрический ход. Схема полигонометрического хода представлена на рис.
5.

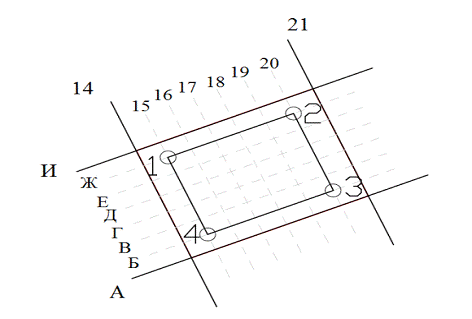

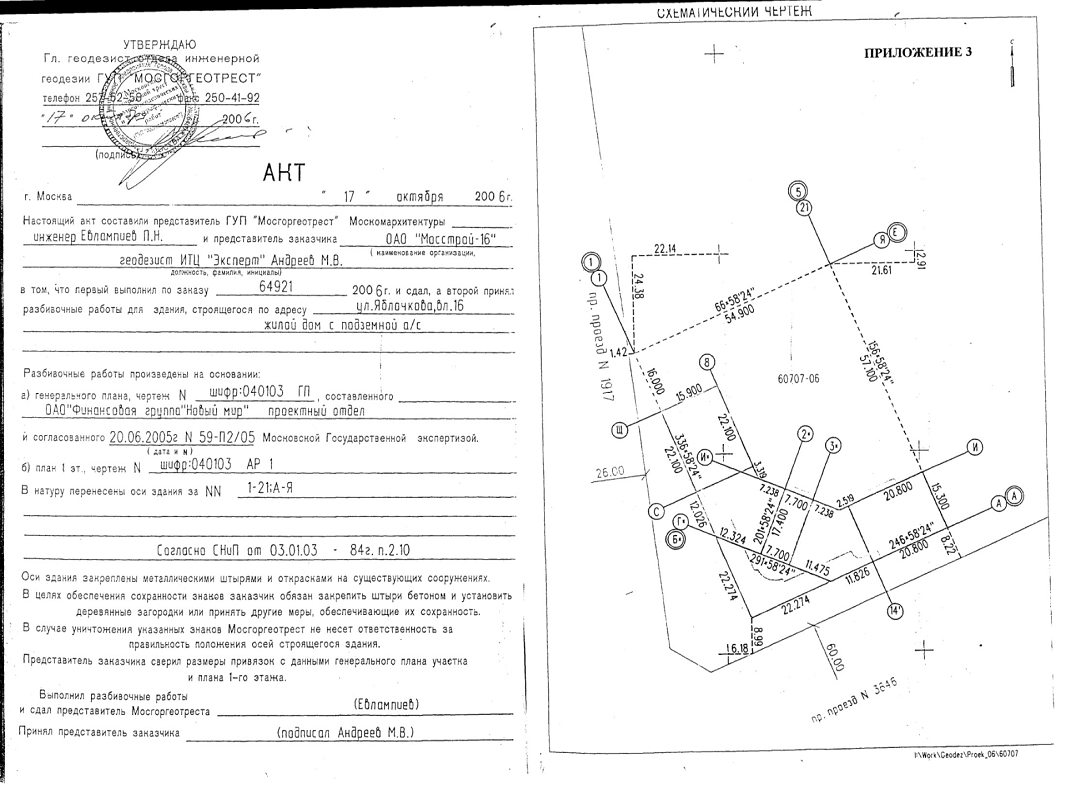

Рис. 4 Разбивочный чертеж осей
Рис. 5 Схема полигонометрического хода
Примeм
местную систему координат. За начало возьмем пункт I
. Координаты пунктов и расстояния между пунктами представлены в таблице 1.

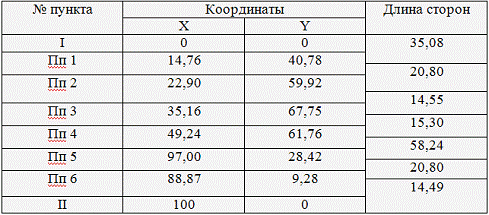

Координаты пунктов полигонометрического хода
Таблица 1
Проектирование внутренней разбивочной сети.
В нашем случае, внутренняя разбивочная сеть
является четырехугольником 1234. Схема сети представлена на рис. 6. Вершины
фигуры совпадают с пересечением осей. Для выполнения предрасчета точности
предположим что измерения будут выполняться по программе линейно - угловой
сети. Таким образом, в сети будут измерены все углы и стороны 23 14 и .. S23
= S14
= 11,00 м Точки 3 и 4 вынесем с пунктов внешней разбивочной сети и примем их за
исходные.

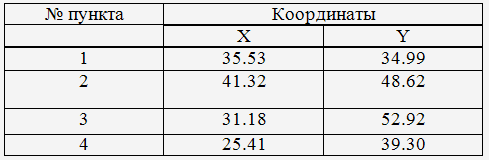

Координаты пунктов внутренней сети
Таблица 2
Рис. 6
3. Объемы работ по видам,
определение трудозатрат
Таблица 3. Ведомость объемов работ на объекте
|
Наименование
процессов работ
|
Единица
измерения
|
Объем
работ
|
Категория
сложности
|
Норма
времени
|
Объем
работ в трудовых показателях
|
|
Рекогносцировка
пунктов полигонометрии (норма 69)
|
Пункт
|
12
|
ΙΙ
|
0,498
|
0,121
|
|
Изготовление
трубчатых центров полигонометрии (норма 68)
|
центр
|
12
|
-
|
0,341
|
0,083
|
|
Изготовление
трубчатых опознавательных знаков (норма 69)
|
знак
|
12
|
-
|
0,375
|
0,091
|
|
Закладка
трубчатых опознавательных знаков (норма 72)
|
знак
|
12
|
ΙΙ
|
2,29
|
0,556
|
|
Закладка
центров полигонометрии (норма 70)
|
центр
|
12
|
ΙΙ
|
1,34
|
0,325
|
|
Установка
колпаков над полигонометрическими знаками (норма 80)
|
колпак
|
12
|
ΙΙΙ
|
0,7
|
0,048
|
|
Окапывание
знаков полигонометрии (норма 446)
|
знак
|
12
|
-
|
0,742
|
0,128
|
|
Измерение
углов на пунктах полигонометрии (норма 95)
|
пункт
|
12
|
ΙΙΙ
|
0,623
|
0,191
|
|
Измерение
линий тахеометром (250-500) (норма 103)
|
линия
|
11
|
ΙΙ
|
0,935
|
0,335
|
Итого по полевым работам 1,878
Таблица 3. Камеральные работы
|
Проверка
журналов измерения углов (норма 19)
|
угол
|
12
|
-
|
0,022
|
0,007
|
|
Проверка
журналов измерения линий (норма 28)
|
км
|
0,2
|
-
|
0,609
|
0,144
|
|
Вычисление
системы ходов (норма 33)
|
Система
|
1
|
-
|
0,348
|
0,002
|
|
Составление
кроки полигонометрических знаков (норма 133)
|
Кроки
|
12
|
-
|
0,87
|
0,211
|
|
Составление
отчетной схемы полигонометрии (норма 129)
|
пункт
|
12
|
-
|
0,087
|
0,028
|
Итого по камеральным работам 0,392
Всего по полигонометрии 2,270
Таблица. Нивелирование. Полевые работы
|
Централизованное
изготовление грунтовых железобетонных реперов (норма 127)
|
репер
|
12
|
-
|
0,58
|
0,030
|
|
Детальная
рекогносцировка мест установки знаков нивелирования (норма 123)
|
знак
|
12
|
-
|
0,341
|
0,039
|
|
Закладка
грунтовых реперов (нормы 131 - 133)
|
репер
|
12
|
ΙΙΙ
|
6,58
|
0,342
|
|
Нивелирование
ΙV
класса по башмакам (норма 138)
|
Ι
кл.
|
24
|
ΙΙ
|
1,18
|
1,220
|
|
Техническое
нивелирование по башмакам (норма 139)
|
Ι
кл.
|
24
|
ΙΙ
|
1,04
|
0,673
|
Итого по полевым работам 2,304
Таблица. Камеральные работы
|
Обработка
журналов нивелирования ΙV класса
(норма 46)
|
штатив
|
24
|
-
|
0,017
|
0,035
|
|
Состав.
ведомости прев. и вычислений отметок (норма 46)
|
репер
|
12
|
-
|
0,130
|
0,046
|
|
Уравнивание
систем нивелирных ходов ΙV
класса (норма 50)
|
система
|
4
|
-
|
1,30
|
0,030
|
|
Обработка
журналов технического нивелирования (норма 52)
|
штатив
|
12
|
-
|
0,017
|
0,029
|
|
Составление
ведомости превышений (норма 53)
|
отметка
|
12
|
-
|
0,087
|
0,100
|
|
Уравнивание
высот узловых точек (норма 54)
|
система
|
20
|
-
|
0,696
|
0,001
|
|
Составление
кроки реперов (норма 140)
|
кроки
|
12
|
-
|
0,696
|
0,036
|
Итого по камеральным работам 0,277
Итого по нивелирным работам 2,581
Съемка застроенной территории в масштабе 1:500
Таблица. Полевые работы
|
Горизонтальная
съемка застроенной территории в масштабе 1:500
|
га
|
0,5
|
ΙΙΙ
|
4,36
|
2,720
|
|
Съемка
рельефа
|
га
|
0,5
|
ΙΙΙ
|
5,75
|
3,588
|
Итого по полевым работам 6,308
Таблица. Камеральные работы
|
Составление
планов подземных сооружений на топооснове
|
колодец
|
864
|
-
|
0,170
|
0,848
|
Итого по камеральным работам 0,848
Всего по съемке 7,156
Итого по комплексу 12,007
в том числе полевые работы 10,490
камеральные работы 1,517
.Составление смет
Таблица 4. Смета на проектно-изыскательские
работы: Полигонометрия Ι разряда
|
№
|
Наименование
и характеристика работ
|
Обос.
стоимости
|
Измеритель
|
Кол.
(объем)
|
Цена
ед. работ (руб.)
|
Стоимость
(тыс. руб.)
|
|
1
|
Изготовление
и закладка центров
|
т12,
§7
|
знак
|
12
|
13
|
0,156
|
|
2
|
Изг.
и закладка опозн. знаков ΙΙΙ
категории
|
т.12,
§9
|
знак
|
12
|
8,5
|
0,102
|
|
3
|
Угловые
и лин. измерения ΙΙΙ
категории
|
т.18,
§2
|
км
|
0,2
|
58/5,1
|
0,012/0,001
|
Таблица. Нивелирование
|
1
|
Изготовление
и закладка реперов ΙV категории
|
т.26,
§1
|
репер
|
12
|
78
|
0,936
|
|
2
|
Нивелирование
ΙV
класса ΙΙΙ категории
|
т.22,
§3
|
км
|
0,2
|
13/1,1
|
0,003/0,001
|
|
3
|
Техническое
нивелирование ΙΙΙ
категории
|
т.22,
§4
|
км
|
0,2
|
12
|
0,003
|
Таблица. Съемка застроенной территории в
масштабе 1:500
|
1
|
Горизонтальная
съемка ΙΙΙ категории
|
т.31§1
|
га
|
0,5
|
34/2,4
|
0,017/0,001
|
|
2
|
Вертикальная
съемка ΙΙΙ категории
|
т.34,
§1
|
га
|
0,5
|
19/3,9
|
0,010/0,002
|
|
10
|
Составление
технического отчета
|
т.86,
§4
|
отчет
|
1
|
700
|
0,700
|
Итого по полевым работам 0,612
по камеральным работам 0,705
С учетом районного коэффициента: (1,0*0,612)
0,612
С учетом оплаты внутреннего транспорта
т.4, §2 (0,07*0,612) 0,001
Итого с учетом коэффициентов и внутреннего
транспорта 0,613
т.6, §5 (0,20*49,964) 0,012
Итого: по полевым работам 0,625
по камеральным работам 0,705
по смете 1,330
. Составление календарного плана
работ производства работ на объекте
Таблица 5. Календарный план (график)
производства работ.
|
№
п/п
|
Наименование
видов работ
|
Объем
работ В бригадом.
|
Состав
бригады
(кол-во)
|
Коли
бригад
|
План
(график) на 200… год по месяцам
|
|
|
|
Специал.
|
Раб.
|
|
Апрель
|
май
|
июнь
|
июль
|
Август
|
Сентябрь
|
Октябрь
|
Ноябрь
|
Декабрь
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
|
1
|
Изготовление
и закладка центров
|
0,50
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
2
|
Изготовление
и закладка опознавательных знаков ΙΙΙ
категории
|
1,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
3
|
Угловые
и линейные измерения ΙΙΙ
категории
|
1,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
4
|
Изготовление
и закладка реперов ΙV категории
|
1,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
5
|
Нивелирование
ΙV
класса ΙΙΙ категории
|
1,50
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
6
|
Техническое
нивелирование ΙΙΙ
категории
|
1,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
7
|
Горизонтальная
съемка ΙΙΙ категории
|
2,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
8
|
Вертикальная
съемка ΙΙΙ категории
|
1,00
|
1
|
2
|
1
|
|
|
|
|
|
|
|
|
|
|
9
|
Составление
технического отчета
|
0,50
|
1
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
Всего
|
å
|
9
|
16
|
8
|
|
|
|
|
|
|
|
|
|
|
Гистограммы
использования трудовых ресурсов
|
рабочие
Спец.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. Общие вопросы организации работ
Структура экспедиции
1. инженер
- геодезист
2. водитель
3. рабочий
1 разряда
4. рабочий
1 разряда
5. руководитель
экспедиции
6. камеральная
группа
Таблица 6. Список приборов и оборудования
|
№
|
Вид
прибора и оборудования
|
Количество
|
|
1
|
Теодолит
|
1
|
|
2
|
Нивелир
|
1
|
|
3
|
Штатив
|
2
|
|
4
|
Рейки
|
2
|
|
6
|
Отражатель
|
2
|
|
7
|
Башмаки
|
2
|
|
8
|
Марки
|
5
|
|
9
|
Подставки
для марок
|
5
|
|
10
|
Журналы
|
10
|
|
11
|
Тахеометр
LEICA TS06POWER
|
1
|
Техника безопасности
Техника безопасности неразрывно связана с
технологией производства работ и организацией труда. Объектом изучения техники
безопасности являются технологический и трудовой процессы, организация
производственного процесса, производственная обстановка и состояние рабочих мест.
Основной задачей техники безопасности является изыскание способов устранения
причин травматизма.
Все виды топографических и геодезических работ
должны выполняться в соответствии с утвержденными в установленном порядке
проектами, содержащими раздел по технике безопасности, действующими
инструкциями, постановлениями и «Правилами по технике безопасности на
топографо-геодезических работах».
При выполнении инженерно-геодезических работ на
строительных площадках, прежде всего необходимо произвести вводный инструктаж,
для общего ознакомления. На строительном месте должен быть проведен инструктаж
на рабочем месте.
На строительных площадках устанавливают знаки
безопасности и надписи около опасных зон, где действуют или могут возникать
опасные производственные факторы. К таким зонам относятся: пространство вблизи
неизолированных токоведущих частей электроустановок; места передвижения машин,
хранения вредных веществ; территория, над которой перемещаются грузы
грузоподъемными кранами, где работает оборудование с вращающимися рабочими
органами, и ведутся сварочные работы. Строящиеся здания и сооружения ограждают
заборами или козырьками. На строительной площадке не разрешатся находиться без
касок и спецодежды.
Строительную площадку и подходы к ней в темное
время суток равномерно освещают.
Колодцы, шурфы и другие выемки в грунте, а также
проемы в перекрытиях зданий и сооружений закрывают щитами или огораживают, в
темное время на этих ограждениях горят электрические сигнальные лампы.
При выполнении работ с применением лазерного
луча в местах прохода людей устанавливают экраны, исключающие распространение
луча за пределы мест производства работ. Нельзя выполнять разбивочные и
съемочные работы в зоне монтажа.
При разбивке осей, временных реперов и других
точек, колья и штыри забивают в землю вровень с поверхностью, и длинна их не
должна быть более 15 см.
Геодезический контроль правильности монтажа
внутри зданий должен производиться с мест, защищенных настилами с козырьками,
которые устраиваются по периметру между этажных перекрытий в разных ярусах. Для
подъема геодезистов на высоту следует, где это возможно, использовать шахтные
подъемники, лифты, а где их нет, применять подвесные, навесные и передвижные
лестницы с ограждениями и площадками, а при большой высоте - с промежуточными
площадками для отдыха. При монтаже многоэтажных промышленных и гражданских
зданий для этой цели используют лестничные клетки с маршами, оборудованными
временными перилами; самоподъемные люльки, оборудованные ручными и
электрическими лебедками. При высоте до 26 м применяют телескопические вышки.
При работе на высоте обязательно закрепляют
работающей страховым поясом за колонны, ригели или монтажные петли бетонных
конструкций. При необходимости измерений с установкой прибора на панель или
ригель для геодезиста должны устраиваться площадки или люлька. Наблюдения
должны производиться с закреплением цепи пояса к ригелю.
Контроль правильности монтажа несущего каркаса
должен производиться с мест, расположенных в стороне от опасных зон, не ближе
двойной высоты монтируемого сооружения.
Геодезистам запрещается находиться в опасных
зонах производства погрузочно-разгрузочных работ, вблизи подъемных кранов,
погрузочных машин и других механизмов при работе в цехах подходить вплотную к
действующим станкам, механизмам и установкам; во избежание повреждения зрения
работать вблизи места производства электросварки или резки металла без
предохранительных средств (очки, ширмы). При работах на рихтовке, профилировке
подкрановых путей категорически запрещается ходить по подкрановым балкам. В
местах установки приборов должны быть установлены полки с ограждением и
прочными лестницами.
При бетонных работах во время электронагрева
бетона нельзя касаться рулеткой арматуры, а также выполнять разбивочные и
выверочные работы в зоне монтажа. При скорости ветра 15 м/с и более,
гололедице, грозе или тумане, исключающем видимость в пределах фронта работ,
прекращают все работы, в том числе и геодезические на высоте в открытых местах.
Запрещается размечать оси и другие ориентиры на
элементах конструкций во время их подъема, перемещения или в подвешенном
состоянии. Нельзя оставлять геодезические приборы и принадлежности без
присмотра на монтажном горизонте во время перерыва в работе. Геодезические
приборы переносят только в упаковочных ящиках, а штативы в сложенном виде.
Геодезические работы, выполняемые на улицах с
интенсивным движением, должны быть согласованы с отделом регулирования уличного
движения. Геодезисты при работе в городе обязаны знать правила уличного
движения. Место работы ограждают переносными знаками и щитами, согласованными с
отделом регулирования уличного движения. По проезжей части разрешается ходить
только у кромки тротуара навстречу идущему транспорту - в том же направлении и
ведутся измерения в полигонометрических и нивелирных ходах. Производство
геодезических измерений в городе не должно препятствовать уличному движению.
При интенсивном движении городского транспорта геодезические измерения
расстояний следует выполнять по возможности аналитически, базисы располагать на
тротуаре или в безопасном месте; по возможности все работы необходимо выполнять
в ранние часы или ночью. Рытье котлованов для центров и реперов на территории,
где имеются кабельные электрические линии, производится с письменного
разрешения управления кабельных сетей.
При геодезических работах в районе действующих
трамвайных, троллейбусных и электрифицированных железнодорожных путей нельзя
касаться контактной сети и производить измерения на рельсах металлической
лентой.
При постройке геодезического знака на крыше
высотного здания необходимо вначале проложить трап от места выхода на крышу к
месту постройки, затем изготовить площадку с перилами высотой 1 м и бортовой
доской. Доставка строительного материала к месту постройки и строительные
работы производятся со страховкой.
Работники геодезических бригад обеспечиваются, в
зависимости от климатического пояса, соответствующей спецодеждой. При закладке
геодезических знаков соблюдаются правила по технике безопасности в зависимости
от конструкции знака и методики его установки в соответствии с «Правилами по
технике безопасности на топографо-геодезических работах».
Заключение
Данный курсовой проект выполнялся с целью
получения необходимых навыков по организации, планированию и управлению
геодезического производства. Целью проекта ставилось запроектировать ряд работ
по созданию высотных и плановых сетей, строительной площадки размером 0,5га.
В ходе его выполнения мы подробно рассмотрели
все основные стадии, необходимые при создании планово-высотной основы,
производства съемки масштаба 1:500 при проведении изысканий под строительство
жилого комплекса. Нами были учтены все виды полевых и камеральных работ,
рассмотрены и предложены наилучшие методики их выполнения.
Кроме того, мы подробно рассмотрели раздел
организации и планирования производством, в конце которого был построен
календарный график работ, позволяющий оперативно оценить выполнение показателей
и своевременно сделать определенные выводы.
При проектировании потребовалось изучение
различных нормативных документов, в которых изложены современные требования при
проведении всех видов геодезического обеспечения строительных работ. В
дополнение к этому использовалась различная техническая и экономическая
литература.
В процессе вычисления сметы на изыскательские
работы мы научились правильно применять различные повышающие коэффициенты,
учитывающие все особенности отдельно взятого проекта (в том числе и постоянное
удорожание сметной стоимости).
Литература
1.
ЕНВиР-И часть 1."Инженерно-геодезические изыскания ", М. Недра,1980
.
СНБ 1.02.01. - 96 Инженерные изыскания для строительства - 1996г.
.
Большаков В. Д. "Справочное руководство по организации геодезического
производства", М. Недра,1980
.
Яковлев Н. В. "высшая геодезия", М. Недра,1989
.
Левчук Г. П., Новак В. Е. "Прикладная геодезия. Основные методы и принципы
инженерно-геодезических работ", М. Недра,1981
.
"Практикум по курсу прикладная геодезия" под ред. Лебедева Н. Н., М.
Недра,1978
.
Иванов В. А. "Организация планирование и управление геодезическим
производством", М. Недра,1986
.
Левчук Г. П., Новак В. Е. "Прикладная геодезия. Геодезические работы при
изысканиях и строительстве инженерных сооружений", М. Недра,1983
.
Захаров А. И. "Справочник. Геодезические приборы", М. Недра,1989
.
"Сборник цен на изыскательские работы для капитального
строительства", М., 1982
.
Клюшин Е. Б., Киселев М. И. "Инженерная геодезия",- М., Высш. шк.
2000
.
Болотов П. А. "Практикум по основным геодезическим работам", М.
Недра, 1977
.
Инструкция по топографическим съемкам в масштабах 1:5000, 1;2000, 1:1000 и
1:500 -М.: Недра, 1982г.
.
Селиханович В.Г. Геодезия - М., Недра, 1981г
.
Инструкция по нивелированию I, II, III и IV классов - М.: Недра, 1990г.
