Что такое матрица


Матрица - довольно многозначное слово, которое пришло в нашу речь из немецкого языка. Это слово можно встретить в сфере математики, техники и электроники и даже в сфере киноиндустрии. Но сейчас не об этом. Итак, что же такое матрица?

В математике термин "матрица" обозначает математический объект, который представляет собой прямоугольную таблицу, состоящую из целых или дробных чисел. По сути дела, это совокупность строк и столбцов, на пересечении которых располагаются элементы матрицы. Размер матрицы определяется как раз количеством строк и столбцов. Для чего нужны матрицы в математике? В основном они применяются для удобного и компактного расположения систем линейных уравнений. При такой записи количество строк матрицы будет равно количеству уравнений в системе, а столбцы будут соответствовать неизвестным. Таким образом упрощается поиск неизвестных. С матрицами можно производить алгебраические операции: умножение, сложение, умножение на матрицу вектора и на скаляр.

Ма́трица - математический объект, записываемый в виде прямоугольной таблицы чисел и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами.

Обычно матрицу обозначают заглавной буквой латинского алфавита и выделяют круглыми скобками «(…)» (встречается также выделение квадратными скобками «[…]», двойными прямыми линиями "||…||").

Числа, составляющие матрицу (элементы матрицы), обозначают той же буквой, что и саму матрицу, но маленькой.

У каждого элемента матрицы есть 2 нижних индекса () - первый «i» обозначает номер строки, в которой находится элемент, а второй «j» - номер столбца. Говорят матрица размерности  подразумевая, что в матрице n строк и m столбцов.

Матричное представление преобразований


Матрица m×n - это набор чисел, распределенных по m строкам и по n столбцам. На приведенном ниже рисунке изображены различные матрицы.


Две матрицы одинакового размера можно складывать путем складывания соответствующих элементов матриц. На приведенном ниже рисунке показано два примера сложения матриц.


Матрицу размера m×n можно умножить на матрицу размера n×p, в результате чего получится матрица размера m×p. Число столбцов в первой из перемножаемых матриц должно совпадать с числом строк во второй из перемножаемых матриц. Например, матрицу размером 4×2 можно умножить на матрицу размером 2×3, в результате чего получится матрица размером 4×3.

Точки на плоскости, а также строки и столбцы матрицы можно рассматривать как векторы. Например, (2, 5) - это вектор из двух компонентов, а (3, 7, 1) - это вектор из трех компонентов. Скалярным произведением двух векторов называется число, получаемое по следующим правилам:

(a, b) • (c, d) = ac + bd

(a, b, c) • (d, e, f) = ad + be + cf

Например, скалярное произведение векторов (2, 3) и (5, 4) равно (2)(5) + (3)(4) = 22. Скалярное произведение векторов (2, 5, 1) и (4, 3, 1) равно (2)(4) + (5)(3) + (1)(1) = 24. Обратите внимание, что скалярное произведение векторов - это число, а не вектор. Также обратите внимание, что скалярное произведение двух векторов можно вычислить, только если у этих векторов одинаковое количество компонентов.

Обозначение A(i, j) соответствует элементу матрицы A, расположенному на пересечении i-ой строки и j-го столбца. Например, запись A(3, 2) обозначает элемент матрицы A, расположенный на пересечении 3-ей строки и 2-го столбца. Предположим, что A, B и C - это матрицы, причем AB = C. Элементы матрицы C вычисляются следующим образом:

(i, j) = (i-я строка A) • (j-й столбец B)

На приведенном ниже рисунке показано несколько примеров перемножения матриц.

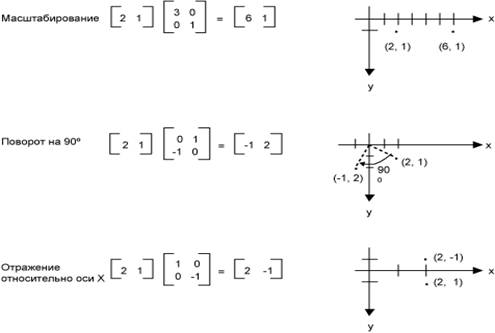

Если рассматривать точки на плоскости в качестве матриц размером 1×2, эти точки можно подвергать преобразованиям, умножая их матрицы на матрицу размером 2×2. На приведенном ниже рисунке изображены результаты применения различных преобразований к точке с координатами (2, 1).


Все преобразования, показанные на приведенном ранее рисунке, являются линейными преобразованиями. Некоторые другие преобразования, такие как сдвиг, не являются линейными и не могут быть осуществлены путем умножения на матрицу размером 2×2. Предположим, что нужно взять точку с координатами (2, 1), повернуть ее на 90 градусов относительно начала координат, сдвинуть на 3 единицы вдоль оси X и на 4 единицы вдоль оси Y. Такое преобразование можно выполнить путем выполнения умножения и сложения матриц.



В предыдущем примере точка (2, 1) преобразуется в точку (2, 6). Обратите внимание, что третий столбец матрицы размером 3×3 содержит числа 0, 0, 1.Такие значения обязательны для всех матриц размером 3×3, задающих аффинные преобразования. Смысловую нагрузку несут только шесть чисел в первом и втором столбцах матрицы преобразования. Верхняя левая часть матрицы размером 2×2 задает линейную часть преобразования, а первые два числа в третьей строке матрицы задают сдвиг.


Интерфейс GDI+ позволяет хранить аффинные преобразования в объекте Matrix <#"787258.files/image010.gif">

Тот факт, что матрица составного преобразования может быть создана путем перемножения отдельных матриц преобразования, означает, что любая последовательность аффинных преобразований может быть задана одним объектом Matrix <#"787258.files/image011.gif">

Аффинное преобразование и его матричное представление


Матрица перемещения

Мы можем переместить вектор (x, y, z, 1) на px единиц по оси Х, py единиц по оси Y и pz единиц по оси Z умножив его на следующую матрицу:

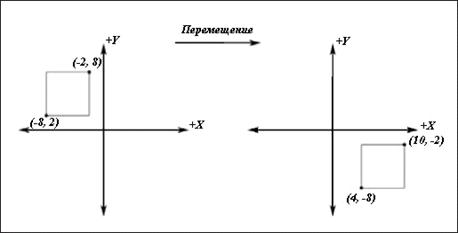

Перемещение на 12 единиц по оси X и на -10 единиц по оси Y

Для создания матрицы перемещения в библиотеке D3DX используется следующая функция:DXMATRIX *D3DXMatrixTranslation(DXMATRIX* pOut, // Результатx, // Количество единиц для перемещения по оси Xy, // Количество единиц для перемещения по оси Yz // Количество единиц для перемещения по оси Z

);

Матрицы вращения

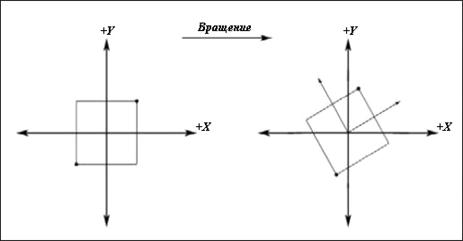

Поворот на 30 градусов против часовой стрелки вокруг оси Z

Используя приведенные ниже матрицы мы можем повернуть вектор на φ радиан вокруг осей X, Y или Z. Обратите внимание, что если смотреть вдоль оси вращения по направлению к началу координат, то углы измеряются по часовой стрелке.

Для создания матрицы вращения вокруг оси X в библиотеке D3DX используется следующая функция:DXMATRIX *D3DXMatrixRotationX(DXMATRIX* pOut, // РезультатAngle // Угол поворота в радианах

);

);


Для создания матрицы вращения вокруг оси Z в библиотеке D3DX используется следующая функция:DXMATRIX *D3DXMatrixRotationZ(DXMATRIX* pOut, // РезультатAngle // Угол поворота в радианах

);

Инверсией матрицы вращения R является результат транспонирования этой матрицы: RT = R-1. Такие матрицы называются ортогональными.

Матрица масштабирования

Мы можем масштабировать вектор с коэффициентом qx по оси Х, коэффициентом qy по оси Y и коэффициентом qz по оси Z, умножив его на следующую матрицу:

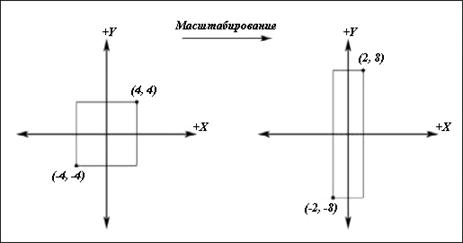

Масштабирование с коэффициентом 1/2 по оси X и коэффициентом 2 по оси Y

Для создания матрицы масштабирования в библиотеке D3DX используется следующая функция:DXMATRIX *D3DXMatrixScaling(DXMATRIX* pOut, // Результатsx, // Коэффициент масштабирования по оси Xsy, // Коэффициент масштабирования по оси Ysz // Коэффициент масштабирования по оси Z

);



матрица операция трехмерный графика

DirectX (от английского direct - прямой, непосредственный) - это набор библиотек, разработанных компанией Microsoft для создания наиболее эффективных мультимедиа-приложений под операционную систему Windows. Этот набор библиотек активно используется при программировании компьютерных игр, симуляторов, некоторых научных пакетов и некоторых программ создания 3д-графики.

Библиотеки DirectX обычно устанавливаются вместе с операционной системой Windows, в момент её инсталляции на компьютер. Но лучше, всё же, самостоятельно обновлять их, скачивая с сайта, поскольку DirectX обновляется значительно чаще, чем выходят новые дистрибутивы операционной системы и потому желательно всегда иметь обновлённую версию - часто она не только работает быстрее, но и устраняет некоторые, ране наблюдавшиеся проблемы (баги, несовместимости с оборудованием и так далее).

Для чего же нужна трехмерная графика?


Трёхмерная (или 3D-) графика применяется далеко не только для увеличения кассовых сборов в кино, но и в бизнесе. Её можно встретить в любых презентационных материалах - будь то сайт или каталог, где необходимо продемонстрировать покупателям будущие интерьеры, либо внешний вид разрабатываемых продуктов, показать инвесторам как то или иное строение будет смотреться в городском ландшафте. И список далеко не полный.

Процесс создания трёхмерной графики соединяет в себе как создание художественных образов, так и математическое моделирование. Так, первым этапом в этом процессе разработки изображения является создание модели объектов и их размещения. Затем к объектам применяется компьютерная визуализация (или рендеринг) , подразумевающая появление на изображении самих объектов в соответствии с выбранными физическими моделями. После этого дизайнер дорабатывает детали и проводит нюансировку чтобы добиться максимальной фотографичности изображения - и в лучших работах им это удаётся.

Учитывая сложность технологических процессов создания трёхмерной графики сроки и стоимость проектов могут отличаться в разы. Как правило, сложность работы определяется по следующим характеристикам: ясность образа, размер изображения, количество объектов, а также сложность и детализация частей.

Перефразируя народную мудрость, скажем: лучше один раз показать, чем сто раз описать.
