Организация и тактика тушения пожара на объекте оптовой торговой базы площадью 10000 м2
КУРСОВАЯ
РАБОТА
«Организация
и тактика тушения пожара на объекте оптовой торговой базы площадью 10000 м2»
Содержание
Исходные
данные
Введение
.Оперативно-тактическая
характеристика объекта
.
Оценка действий первого РТП
.
Прогнозирование возможной обстановки и расчет сил и средств для ограничения
развития пожара
.
Расчет сил и средств для тушения пожара
.
Организация управления силами и средствами при ведении оперативно-тактических
действий
Выводы
Список
литературы
Исходные данные:
Вариант
103
Номер
учебного дела 5
Номер
варианта расписания выезда 3
Номер
варианта водоснабжения 3
Разряд
СПТ 1
Место
возникновения горения 17
Время
возникновения пожара τ1 17:24
[ч, мин]
Время
сообщений о нём в пожарную охрану τ2
17:39 [ч. мин]
Время
введения первого ствола τ3 17:47
[ч. мин]
Время
прибытия СПТ τ4 17:51[ч.
мин]
Площадь
пожара на момент введения стволов
первым
подразделением Sп 350
м2
Линейная
скорость распространения горения Vл 0,5 м/мин
Температура
наружного воздуха -10ºС
Номера
неисправных гидрантов
Введение
Здание торговой базы одноэтажное, имеет размеры
в плане 180.5х72 м. стены кирпичные толщиной 510 мм. Здание разделено на
складские помещения противопожарными стенами. Перегородки кирпичные толщиной
125 мм. Покрытие совмещенное из сборных железобетонных плит по железобетонным
фермам (R60). Утеплитель из несгораемого материала. Кровля- из 3 слоев
рубероида по битумной мастике.
Дверные проемы в наружных и противопожарных
стенах имеют размеры 3х3 м, в перегородках 1.4х2.2 м. полы асфальтированные.
Дверные проемы в перегородках имеют размеры 1.2х2.1 м. Вентиляция в складских
помещениях естественная. Силовое электрооборудование работает под напряжением
380 В, а осветительное - 220 В.
.Оперативно-тактическая характеристика объекта
оптовой торговой базы площадью 10000 м2
Здание оборудовано внутренним противопожарным
водопроводом, на котором установлены внутренние пожарные краны. Одновременно
можно использовать 2 пожарных крана с общим расходом воды 5 л/с. Пожарная
нагрузка в складских помещениях составляет 100-150 кг/м2.
Таблица №1
№
|
Помещения
|
Площадь,
м2
|
1
|
Склад
обуви и галантереи
|
2569
|
2
|
Склад
промтоваров
|
2553
|
3
|
Склад
электро- и хозтоваров
|
1075
|
4
|
Склад
культтоваров
|
1406
|
5
|
Склад
продтоваров
|
1794
|

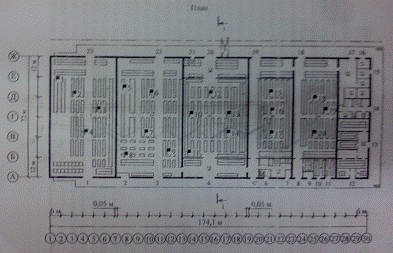

Схема объекта
Расписание выезда
Таблица №2
Номер
вызова
|
Наименование
частей, тип техники и количество прибывающей техники
|
Время
в пути
|
1
|
ПЧ-4
АЦ-40(131) 137 АНР-40(131) 127-А
|
5
|
2
|
ПЧ-1
АЦ-40(375Н) Ц1А АН-40(130Е) 127-А АСО-12(66)90А ПЧ-11 АЦ-40(375Н) Ц1-А
ПНС-110(131) АР-2(131)133 ПЧ-5 АНР-40(130) 63-А АЛ-30(131) Л21 ПЧ-13
АЦ-40(130) 63А АТ -3 (131)Т2
|
8
10 13 16
|
3
|
ПЧ-3
АЦ-40(131)137 ПЧ-15 АЦ-40(130)63Б ПЧ-6 АЦ-40(375)Ц1 АВ-40(375Н)Ц50А ПЧ-19
АН-40(130Е)127
|
17
18 20 20
|
4
|
ПЧ-23
АЦ-40(133Г1)181 ПЧ-7 АЦ-40(131)137 ПЧ-8 АЦ-40(131)153 ПЧ-2 АЦ-40(130)63А
|

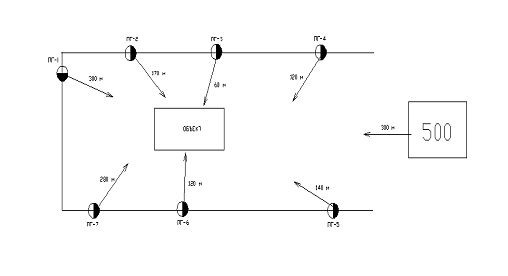

Схема водоснабжения объекта:
Рисунок 1
Схема расстановки сил и средств на момент подачи
первых стволов
. Оценка действий первого РТП
Первым РТП на пожаре стал начальник караула ПЧ-4
Решения, принятые первым РТП:
Командиру 1 отделения : (АЦ установлена на ПГ-3,
к выходу 19 проложена магистральная линия), звеном ГДЗС подать на тушение
РС-50;
Командиру второго отделения (АНР установлена на
ПГ-1, к входу №5, проложить магистральную линию) звеном ГДЗС подать на тушение
РС-70, (Ø
насадка
19 мм);
Выставить пост безопасности
Затребовал вызов №2
Обстановка на пожаре на момент прибытия ПЧ-4:
Пожар возник в складе культтоваров
Время развития пожара:
Определение расстояния, пройденного
фронтом пламени внутри помещения за время свободного развития:
Форма, которую принимает пожар
внутри помещения это круг
( т.к минимальное расстояние от
места расположения очага пожара огонь прошел по 12 м)
Определение площади пожара:
Определение площади тушения внутри
помещения при использовании ручных стволов:
где hтуш - глубина тушения (при
тушении ручными стволами - 5м, при использовании лафетных стволов - 10м)
Требуемый расход для локализации
пожара внутри помещения:
где: Iтр - требуемая интенсивность
подачи огнетушащих веществ, л (м2)
Оценка действий первого РТП:
Таблица 3
Время,
ч-мин
|
Обстановка
на пожаре
|
Принятые
первым РТП решения
|
Предлагаемый
вариант решения
|
|
|
положительные
|
отрицательные
|
|
1
|
2
|
3
|
4
|
5
|
17
47
|
Командиру
1-го отделения: АЦ установить на ПГ-3, к выходу 19 проложить магистральную
линию), звеном ГДЗС подать на тушение РС-50
|
Ствол
подан на решающем направлении.
|
Не
отдана команда на проведение разведки, не организован пост безопасности на
данном этапе.
|
Необходимо
производить разведку с момента получения сообщения о пожаре.
|
17
47
|
Командиру
второго отделения: АНР установить на ПГ-1, к входу №5, проложить
магистральную линию) звеном ГДЗС подать на тушение РС-70, (Ø
насадка
19 мм)
|
Ствол
подан на решающем направлении
|
Не
организована разведка в нужном объеме, на предмет нахождения людей внутри
здания. Не приняты меры для обесточивания силовой и осветительной сети
данного помещения.
|
Принять
меры для обесточивания силовой и осветительной сети данного помещения.
Провести разведку на предмет нахождения людей внутри здания.
|
17
51
|
Затребовал
вызов № 2
|
Правильно
спрогнозировал развитие пожара на предмет недостаточности сил и средств по
вызову №1.
|
Без
полноценной разведки объявил 2 номер сложности, не имея информации о
находящихся внутри здания людей. Для организации спасения возможно большее
количество СиС чем по 2-му номеру.
|
Более
полноценно провести разведку.
|
. Прогнозирование возможной обстановки и расчет
сил и средств для ограничения развития пожара
Прогнозирование обстановки производим на момент
времени прибытия всех подразделений по вызову №2
Время развития пожара до момента подачи
последнего ствола по вызову №2:
где:
τсл - время прибытия
последнего подразделения по вызову №2;
τбр - время боевого
развертывания последнего подразделения, прибывающего по вызову №2 ( Принимаем
время боевого развертывания последнего подразделения равным 3 мин ).
Определение расстояния, пройденного
фронтом пламени внутри помещения:
форма, которую принимает пожар
внутри помещения это прямоугольник, так как минимальное расстояние от места
расположения очага пожара огонь прошел на 12 м)
Определение площади пожара:
Оценка среднеобъемной температуры
при пожаре :
определение плотности теплового
потока
;
Орн=16500 кДж /кг- низшая рабочая
теплота сгорания горючего материала м = 0,84 кг/(м2мин)- массовая скорость
выгорания горючего материала
β=0,97 коэффициент
химического недожога горючего материала
= 4,2 м3/кг - расход воздуха на
горение.
Проемы в помещении находятся на
отметке 0,00м.
По номограмме определяем коэффициент
избытка воздуха αm
αm =6
Время от момента возникновения
пожара до момента подачи стволов последним подразделением, прибывающими по
повышенному номеру вызова №2 составляет 42 мин.
По номограмме определяем
среднеобъемную температуру пожара, она составляет примерно 280°С

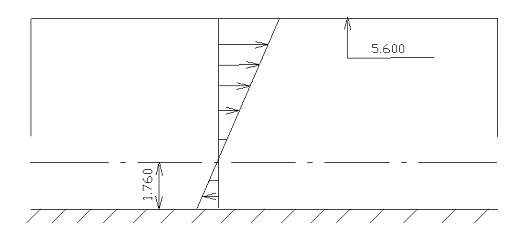

Для оценки степени задымления
определим высоту нейтральной зоны hH3:
нз= ==1,76м
Пожар в цехе отделки распространился
на площадь 660 м2. Среднеобъемная температура в помещении 280 °С. В помещении
сильное задымление, высота нейтральной зоны 1,74м.
. Расчет сил и средств для тушения
пожара
тактика тушение пожар
Определение площади тушения внутри
помещения при использовании ручных стволов:
Требуемый расход для локализации
пожара внутри помещения:
Требуемое количество стволов для
локализации пожара:
для тушения пожара принимаем стволы
РС-70 с диаметром насадка 19мм, (qст = 7 л/с)
(6 стволов РС-70 с диаметром насадка
19 мм)
Для предотвращения распространения
пожара в соседнее помещение требуется подать стволы с расходом 25% (9 л/с) от
общего расхода на тушение. Исходя из тактических соображений на защиту
принимаем 4 ствола типа «Б».
Таким образом для тушения пожара в
помещении необходимо подать звеньями ГДЗС 6 стволов РС-70 с диаметром насадка
19 мм и для защиты смежных помещений 4 ствола типа «РС-50».
Определяем суммарный расход на
тушение пожара:
Согласно справочнику РТП
водопроводная сеть с характеристиками К-200, Н-40 имеет водоотдачу 110 л/с.
Следовательно, фактический расход
110 л/с превышает требуемый 56 л/с.
Количество отделений, высылаемых по
2-му номеру, обеспечивает возможность создания 7 звеньев ГДЗС и работу
ствольщиков для защиты помещений.
Сил и средств высылаемых по 2-му
номеру вызова достаточно для ликвидации данного пожара
Определяем необходимые напоры на
насосах пожарных автомобилей, установленных на пожарные гидранты.
Исходя из тактических соображений,
устанавливаем пожарные автомобили на ПГ-3, ПГ-4 и ПГ-6.
Определяем напор на насосе,
установленный на ПГ-3
Значения разности отметок ствола и
оси насоса (Z) и уклон местности (у) принимаем равными 0.
Определяем напор на насосе,
установленный на ПГ-4
Значения разности отметок ствола и
оси насоса (Z=10 м, т.к. подаем ствол на защиту кровли), а уклон местности (у)
принимаем равными 0.
Определяем напор на насосе,
установленный на ПГ-6
Значения разности отметок ствола и
оси насоса (Z) и уклон местности (у) принимаем равными 0.
Максимальный напор, развиваемый
пожарным насосом составляет 90 метров, следовательно, насосы обеспечивают
рабочие характеристики по расходу при нормальных значениях давления.
. Организация управления силами и
средствами при ведении оперативно-тактических действий
Задачи отделений:
номер
ПЧ-4
АЦ-40(131) 137 установить на ПГ-3; к
входу №19 проложить магистральные линии, звеньями ГДЗС подать на тушение 2
ствола РС-70 (), Выставить
посты безопасности.
АНР-40(131) 127-А установить на
ПГ-6; к входу №5 проложить магистральные линии, подать на тушение 2 ствола
РС-70 ()
Потребовать вызов №2
номер
ПЧ-12
АЦ-40 (130) 63А установить на ПГ-2;
к входу №2 проложить магистральную линию подать 1ствол РС-70 () на защиту
склада культтоваров.
- АНР-40(130Е) 127А в резерв
- АР-2(131)133 в резерв
ПЧ-9
- АЦ-40 (375Н) Ц1А установлена на
ПГ-5, проложить магистральные линии, подать 2 ствола РС-70 () на защиту
соседних помещений.
- АВ-40(375Н)Ц1А резерв
ДСПТ
На пожар прибывает смена дежурной
службы пожаротушения. Старший смены принимает на себя полномочия руководителя
тушения пожара. Разворачивается оперативный штаб у входа № 8. Назначается
начальник оперативного штаба, начальник тыла. Проводится организация боевых
участков.
ПЧ-6
АНР=40(130)127А в резерв
АЛ-30(131) в резерв
ПЧ-11
АЦ-40(130)63А в резерв
На месте пожара организуется два
боевых участка по периметру пожара: УТ-1, УТ-2.
УТ-1
Начальник УТ-1 - начальник караула
ПЧ-1.
Задача - тушение пожара на решающем
направлении. Силы и средства - АЦ ПЧ-1 на ПГ-4, АНР ПЧ-1 на ПГ-6, АЦ ПЧ-12 на
ПГ-2. 4 ствола РС-70 подаваемые звеньями ГДЗС.
УТ-2
Начальник УТ-2 - начальник караула
ПЧ-9. Задача - защита смежных помещений. Силы и средства - АЦ на ПГ-5, 3
маневренных ствола РС-70 .
Техника безопасности при тушении
пожара.
При развертывании СиС:
выбор наиболее безопасных и
кратчайших путей прокладки рукавных линий;
подача ОТВ разрешается только по
приказанию оперативных должностных лиц на пожаре;
осторожное открывание отсеков;
движения (не более 10 км/ч);
ручные пожарные лестницы должны
устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказаться в
зоне горения при развитии пожара. При перестановке лестниц следует
предупреждать об этом поднявшихся по ним для работы на высотах, указать новое
место их установки или другие пути спуска.
При работе в СИЗОД:
на каждое звено ГДЗС выставляется
пост безопасности. Место расположение поста безопасности определяется
оперативными должностными лицами на пожаре в непосредственной близости от места
входа звена ГДЗС в непригодную для дыхания среду (на свежем воздухе);
включение в СИЗОД на месте пожара
производится на свежем воздухе у места входа в непригодную для дыхания среду на
посту безопасности, при отрицательной температуре окружающего воздуха - в
теплом помещении или кабине боевого расчета ПА;
Количество человек в звене не менее
3 человек.
звено ГДЗС должно возвращаться из
непригодной для дыхания среды в полном составе.
Рекомендации РТП
Обеспечить управление
оперативно-тактическими действиями на пожаре. Создать Оперативный Штаб.
Постоянно проводить разведку пожара.
Получить от администрации объекта сведения о пожарной нагрузке внутри
помещения, о наличии людей внутри помещения.
Определить решающее направление
тушения пожара.
Организовать связь на пожаре с
использованием автомобиля связи и освещения.
Подачу стволов организовать звеньями
ГДЗС.
Обеспечить постоянную передачу
информации на ЦППС гарнизона.
Обеспечить выполнение правил охраны
труда участниками тушения пожара.
Обеспечить взаимодействие со
службами жизнеобеспечения (со службой энергосетей, водопроводной службой,
скорой медицинской помощью).
Рекомендации начальнику штаба
Доводить до участников тушения
пожара распоряжения и приказы РТП обеспечить их регистрацию и контроль их
выполнения.
Обеспечить сбор данных разведки.
Организовать КПП ГДЗС, назначить
начальников КПП.
Организовать передачу информации на
ЦППС гарнизона.
Организовать расстановку сил и
средств.
Организовать учет сил и средств
работающих на пожаре и находящихся в резерве.
Рекомендации начальнику тыла
Сосредоточить резерв сил и средств.
Обеспечить бесперебойную подачу
огнетушащих веществ.
Организовать своевременное обеспечение
пожарной техники горюче-смазочными материалами.
Контролировать прокладку рукавных
линий.
Информировать Оперативный Штаб о
необходимости резерва сил и средств.
Организовывать при необходимости
восстановление работоспособности техники и вооружения.
Выводы
Пожар на оптовой торговой базе на складе
промтоваров возник в 18 ч 06 мин. Сообщение о пожаре поступило в пожарную
охрану в 18 ч 34 мин. Первые подразделения прибыли к месту пожара через 7
минуту после сообщения.
Локализовать пожар силами, прибывшими по первому
номеру, не удалось, первый РТП затребовал вызов №2.
Руководство тушением пожара принял на себя
старший смены ДСПТ. Для тушения пожара было подано звеньями ГДЗС 4 ствола, для
защиты конструкции и соседних помещений подано три маневренных ствола.
На месте пожара сосредоточен необходимый резерв
сил и средств. Пожар локализован в 18:59 на площади 378 м2.
Представленный в учебном деле гарнизон способен
успешно ликвидировать пожары на оптово торговой базе.
Список литературы
1.
Плеханов В.И. Организация работы тыла на пожаре. - М.: Стройиздат, 2007,128 с.
.
Повзик Я.С, Холошня Н.С., Артемьев Н.С. Тактические задачи по тушению пожаров.
- М., 2009, 115 с.
.
Теребнев В.В., Гундар СВ., Бадер Ю.А. Методика определения времени введения сил
и средств на пожаре. - М.: ВИПТШ МВД России, 2012, 21 с.
6.
Повзик Я.С. Справочник руководителя тушения пожара. - М.2010 г.
