2x1+6x2≤37
|
(1)
|
|
8x1+4x2≤40
|
(2)
|
|
3x1+26x2≤180
|
(3)
|
|
x1≤0.7
|
(4)
|
|
x2≤2.3
|
|
x1+0.22x2≤1
|
(6)
|
|
x1≥0
|
(7)
|
|
x2≥0
|
(8)
|
Построим область допустимых решений, т.е. решим графически систему
неравенств. Для этого построим каждую прямую и определим полуплоскости,
заданные неравенствами (полуплоскости обозначены штрихом).
Построим уравнение 2x1+6x2 = 37 по двум точкам. Для
нахождения первой точки приравниваем x1 = 0. Находим x2 =
6.17. Для нахождения второй точки приравниваем x2 = 0. Находим x1
= 18.5. Соединяем точку (0;6.17) с (18.5;0) прямой линией.
Построим уравнение 8x1+4x2 = 40 по двум точкам. Для
нахождения первой точки приравниваем x1 = 0. Находим x2 =
10. Для нахождения второй точки приравниваем x2 = 0. Находим x1
= 5. Соединяем точку (0;10) с (5;0) прямой линией.
Построим уравнение 3x1+26x2 = 180 по двум точкам.
Для нахождения первой точки приравниваем x1 = 0. Находим x2
= 6.92. Для нахождения второй точки приравниваем x2 = 0. Находим x1
= 60. Соединяем точку (0;6.92) с (60;0) прямой линией.
Построим уравнение x1 = 0.7. Эта прямая проходит через точку x1
= 0.7 параллельно оси OX2.
Построим уравнение x2 = 2.3. Эта прямая проходит через точку x2
= 2.3 параллельно оси OX1.
Построим уравнение x1+0.22x2 = 1 по двум точкам.
Для нахождения первой точки приравниваем x1 = 0. Находим x2
= 4.55. Для нахождения второй точки приравниваем x2 = 0. Находим x1
= 1. Соединяем точку (0;4.55) с (1;0) прямой линией.
Пересечением полуплоскостей будет являться область, координаты точек
которого удовлетворяют условию неравенствам системы ограничений задачи.
Рассмотрим целевую функцию задачи F = 23.5x1+14x2
→ max. Построим прямую, отвечающую значению функции F = 0: F = 23.5x1+14x2
= 0. Вектор-градиент, составленный из коэффициентов целевой функции, указывает
направление максимизации F(X). Начало вектора - точка (0; 0), конец - точка
(23.5; 14.0). Будем двигать эту прямую параллельным образом. Поскольку нас
интересует максимальное решение, поэтому двигаем прямую до последнего касания

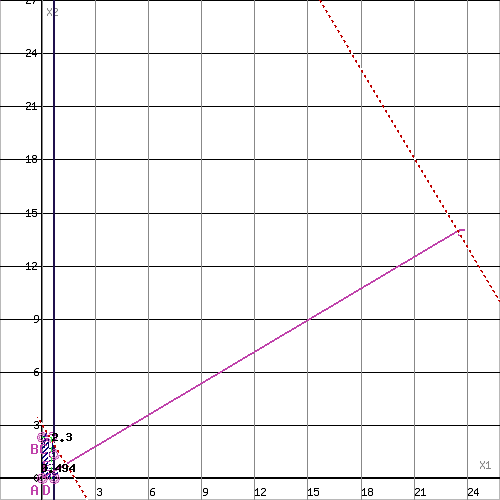

обозначенной области. На графике эта прямая обозначена пунктирной линией.
Равный масштаб
транспортный логистика неравенство

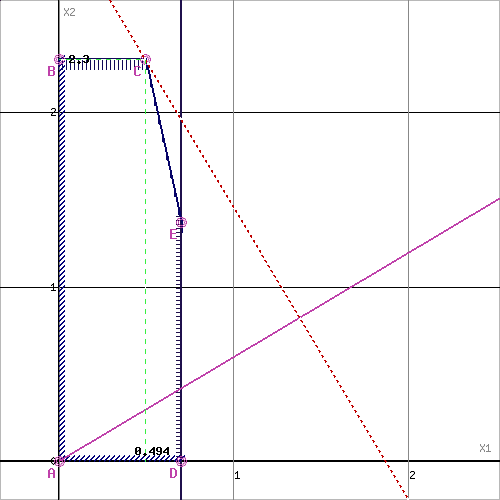

Прямая F(x) = const пересекает область в точке C. Так как точка C
получена в результате пересечения прямых(5) и (6), то ее
координаты удовлетворяют уравнениям этих прямых:2≤2.31+0.22x2≤1
Решив систему уравнений, получим: x1 = 0.494, x2 =
2.3
Откуда найдем максимальное значение целевой функции: F(X) = 23.5*0.494 +
14*2.3 = 43.809
