Теоретичні основи стрільби. Підготовка стрільби і управління вогнем
Теоретичні
основи стрільби. Підготовка стрільби і управління вогнем
(Курсова
робота зі стрільби і управління вогнем)
ЗМІСТ
Вступ
1. Організація
визначення установок для стрільби. Робота СОБа з організації визначення
установок для стрільби.
2. Складання
наближеного бюлетеня “Метеосередній” за даними метеопоста артилерійського
дивізіону.
3. Розрахунок
поправок на відхилення умов стрільби від табличних. Побудова графіка
розрахованих поправок.
4. Розрахунок
установок для стрільби способом повної підготовки. Подання команди на вогневу
позицію для відкриття вогню.
5. Визначення
ймовірності влучення в ціль.
Висновок
Список літератури
Вступ
Артиле́рія
(фр. <#"701360.files/image001.gif">= 725 мм.
рт. ст.
наземна температура повітря
=-11 С0
напрямок наземного вітру
=19-00
швидкість наземного вітру
= 7
·
дата і час вимірювань: 13.04, 01:20
висота метеопоста
МП=245 м
Визначити відхилення тиску
Обчислити наземну віртуальну
температуру
1. Визначити
відхилення наземної віртуальної температури
Визначити швидкість
середнього вітру
Визначити приріст
та
розрахувати напрямок середнього вітру
1.
Скласти наближений
метеобюлетень по бланку
Дані вимірювань
Н0
|
725
|
Т0
|
-11
|
0
|
-11
|
αVo
|
19-00
|
|
НNo
|
750
|
+ТV
|
0
|
No
|
15,9
|
V0
|
7
|
|
H0
|
-25
|
0
|
-11
|
0мп
|
-26,9
|
|
|
|
Y, м
|
Y , град
|
αWY , п.к.
|
αWY , п.к.
|
WY , м/с
|
Наближений бюлетень
|
|
з табл. 3
|
з табл. 2
|
αVo + + αWY
|
з табл. 2
|
„Метео 11 наближений 13012 0245
|
0
|
-27
|
|
19-00
|
7
|
07577
|
200
|
-27
|
1-00
|
20-00
|
10
|
02 772010
|
-25
|
2-00
|
21-00
|
12
|
04 752112
|
800
|
-24
|
3-00
|
22-00
|
13
|
08 742213
|
1200
|
-22
|
3-00
|
22-00
|
13
|
12 722213
|
1600
|
-22
|
4-00
|
23-00
|
14
|
16 722314
|
2000
|
-21
|
4-00
|
23-00
|
14
|
20 712314
|
2400
|
-20
|
4-00
|
23-00
|
15
|
24 702315
|
3000
|
-19
|
5-00
|
24-00
|
15
|
30 692415
|
4000
|
-18
|
5-00
|
24-00
|
16
|
40 682416
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
МЕТЕО 11 наближений - 13012 - 0245 -
07577 - 02 - 772010 - 04 - 752112 - 08 - 742213 - 12 - 722213- 16 - 722314 - 20
- 712314 - 24 - -702315 - 30 - 692415 - 40 - 682416
1. Розрахунок поправок на відхилення умов стрільби від
табличних. Побудова графіка розрахованих поправок
БЛАНК
розрахунку поправок
на відхилення метеорологічних та балістичних умов стрільби від табличних на
заряді другому для дальностей 6, 8, 10 км
МЕТЕО 11 наближений - 13012 - 0245 -
07577 - 02 - 772010 - 04 - 752112 - 08 - 742213 - 12 - 722213- 16 - 722314 - 20
- 712314 - 24 - -702315 - 30 - 692415 - 40 - 682416
αОН = 5-00 Третій
|
ТЗ =-9
|
V0сум=-0,7%
|
hВП =245
|
HВП = -25 +
|
|
Дальність опорна
|
6000
|
8000
|
10000
|
|
Висота входу в "Метео"
|
700
|
1300
|
2700
|
|
Група з метеосереднього
|
742213
|
722313
|
692415
|
Напрямок стрільби αОН
|
5-00
|
5-00
|
Напрямок вітру αW
|
22-00
|
23-00
|
24-00
|
Кут вітру AW = αОН
αW
|
43-00
|
42-00
|
41-00
|
Складові вітру WX / WZ
|
+3/-13
|
+4/-13
|
+6/-14
|
|
Формули поправок
|
Відхилення умов
|
Табличні поправки
|
Поправки
|
Відхилення умов
|
Табличні поправки
|
Поправки
|
Відхилення умов
|
Табличні поправки
|
Поправки
|
|
ДW = WX 0,1XW
|
+3
|
-15,7
|
-47.1
|
+4
|
-23.8
|
-95,2
|
+6
|
-32
|
-192
|
|
ДH = HВП 0,1XH
|
-25
|
+2
|
-50
|
-25
|
+3,1
|
-77,5
|
-25
|
+3,1
|
-77,5
|
|
ДT = T 0,1XT
|
-24
|
-10,3
|
+247,2
|
-22
|
-15
|
+330
|
-19
|
-19,1
|
+362,9
|
ДTз = TЗ 0,1XTз
|
-24
|
-2,4
|
+57,6
|
-24
|
-2,9
|
+69,6
|
-24
|
-3,6
|
+86,4
|
ДVo = V0 сум XVo
|
-0,7
|
-61
|
+42,7
|
-0,7
|
-73
|
-0,7
|
-89
|
+62,3
|
|
Д сум
|
|
|
+250
|
|
|
+278
|
|
|
+242
|
|
∂Z
|
|
-6
|
-0-06
|
|
-9
|
-0-09
|
|
-16
|
-0-16
|
|
∂W = WZ 0,1ZW
|
-13
|
-0,8
|
+0-10
|
-13
|
-1,0
|
+0-13
|
-14
|
-1,3
|
+0-18
|
|
∂сум
|
|
|
+0-04
|
|
|
+0-04
|
|
|
+0-02
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дані для побудови графіка
розрахованих поправок:
Дт
|
6000
|
8000
|
10000
|
|
Дсум
|
+250
|
+278
|
+242
|
∂сум
|
+0-04
|
+0-04
|
+0-02
|
Дв
|
5750
|
7722
|
9748
|
4.
Розрахунок установок для стрільби способом повної підготовки. Подання команди
на вогневу позицію для відкриття вогню
ВП:
х=62305
у=54446=245
Командно спостережний пункт:
х=67422
у=56891
Основний напрямок стрільби:
=5-00
Ціль 103, характер цілі:
піхота укрита,
Координати цілі:
3-74
2248
110
Розміри цілі:
по фронту 0-67
по глибині 80 м
Рішення:
1. Визначаємо кути в поділках
кутоміра:
b = 3-74
m = 60-00 - b
= 56-26
j = 30-00 - g
- m = 30-00- 15-00 - 56-26 = -41,26
Визначаємо DX
і DY:
По рис. 4.1 помітно що DX
буде з знаком «+», тому що він знаходить вище осі Y, а DY
- з знаком «+», тому що знаходиться праворуч відносно осі X.
+DX
= sin j * Дк = 0,9205 * 2248 = +2069
DY = sin m
* Дк = 0,3907 * 2248 = +878
ц = Х ксп + DХ
= 67422 + 2069 = 69491ц = Y ксп + DY = 56891 +
878 = 57769
) зворотній спосіб:
За таблицею Кравченка визначаємо
коефіцієнт напрямку (Кн) та коефіцієнт дальності (Кд) за допомогою α
напрямку
командира (3-74):
Кн = 0,413
Кд = 1,084
За напрямком командира помітно, що X
матиме знак «+», а Y - «+»
+DX
= Дк / Кд = +2073
+ DY
= +DX * Кн = +857
Залишилось вирахувати координати
цілі:
стрільба поправка
вогневий позиція
Xц = Х ксп + DХ
= 67422 + 2073 = 69495ц = Y ксп + DY = 56891 +
857 = 57748
Для визначення установок для
стрільби аналітичним способом, я використовую 2 спосіб знаходження координат
цілі.
. Визначаємо топографічні
дані аналітично та за допомогою таблиць
1) Визначаємо
різниці координат цілі та координат батареї:
1)
2) Визначаємо
коефіцієнт напрямку:
де
МРК - менша різниця координат
БРК - більша різниця
координат
1) По
таблиці Кравченка знаходимо:
1,101 - коефіцієнт дальності
4 - 12- дирекційний кут цілі з
вогневої позиції- Обчислюємо дальність топографічну до цілі:
1) Доворот
топографічний до цілі
1)
Кут місця цілі
1. За
Дт входимо в графік розрахованих поправок , звідки визначаємо
м - поправка дальності
- поправка напрямку
1. Обчислюємо
дальність та доворот вирахувані до цілі
- дальність вирахувана до цілі
- доворот вирахуваний до цілі
За
при заряді
третьому входимо в Таблиці Стрільби і визначаємо приціл
1. Визначаємо
рівень
1. Визначаємо
інтервал віяла
де
- фронт цілі
- кількість гармат
- коефіцієнт віддалення.
тоді
1. «Дністер»
стій! Ціль 103, піхота укрита. Осколково-фугасним, підривник осколковий. Заряд
другий, шкала тисячних. Приціл 402. Рівень 29-82. ОН лівіше -0-92. Віяло 0-03.
Третій одним снарядом. Вогонь!»
.
Визначення ймовірності влучення в ціль
За умовами завдання 4 визначити
ймовірність попадання в ціль, якщо ЦРС проходить через лівий фланг переднього
краю цілі (рис 5.1).
За умовами завдання 4 нам
відомо, що: дальність від батареї до цілі рівна 8241м, стрільба ведеться на
заряді другому, фронт цілі
, глибина цілі
.

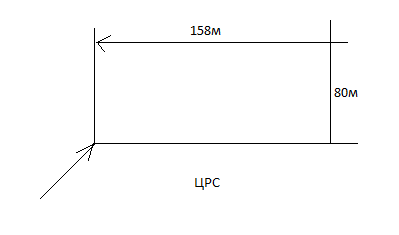

Рис. 5.1. Схема задачі
Розв'язок:
1. По
Таблицях Стрільби знаходимо:
·
серединне відхилення по дальності Вд
= 19 м;
·
серединне відхилення напрямку Вб =
5,1м;
2. Визначаємо
відсоток попадання в ціль по фронту Вд (рис. 5.2):
Рис. 5.2. Ймовірність по фронту
1. Визначаємо
відсоток попадання по глибині Вб (рис 5.3):

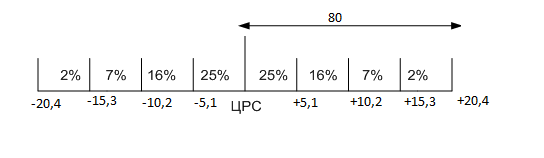

Рис 5.3. Ймовірність по глибині
1. Визначаємо
відсоток попадання в ціль:
Отже, при даних умовах
стрільби ймовірність попадання в ціль складає 25 %.
Висновок
При розрахунку даної курсової
роботи я повторив та закріпив теоретичні та практичні основи стрільби, а саме:
Організацію визначення установок для
стрільби. Робота СОБа з організації та визначення установок для стрільби.
Складання бюлетеня “Метеосередній”.
Розрахунок поправок на відхилення
умов стрільби від табличних.
Складання графіка розрахованих
поправок, розрахунок установок для стрільби способом повної підготовки.
Подання команди на вогневу позицію
для відкриття вогню.
Також визначення ймовірності
влучення в ціль.
Дана курсова робота надала мені
можливість вдосконалити свої навички з курсу “Cтрільба і управління вогнем
артилерії.”
Список використаної літератури
1. Вказівки
з роботи метеопоста дивізіону.
2. Левченко
В.Л., Сергин М.А., Иванов В.А., Зеленин Г.В. Стрельба и управление огнем
артилерийских подразделений. - Тамбов: Видавництво ТГТУ,2004. - 170с.
3. Ляпа
М.М., Макєєв В.І., Петренко В.М., Житник В.Є. Балістична підготовка стрільби,
методи і засоби її удосконалення. - Суми: Видавництво СумДу, 2008. - 161с.
4. Макєєв
В.І., Петренко В.М., Житник В.Є. Стрільба артилерії. - Суми: Видавництво СумДу,
2010. - 281с.
5. Правила
стрільби.
6. Таблиці
стрільби.
