Применение методов правых и левых прямоугольников для решения задач численного интегрирования
Федеральное
агентство по образованию
ФГОУ
СПО «Уфимский авиационный техникум»
Курсовая
работа
Применение
методов правых и левых прямоугольников для решения задач численного
интегрирования
по
дисциплине «Численные методы»
Студент Д.Р.
Мусакалимов
Руководитель работы
Э.Р. Ахматсафина
Содержание
Введение
1. Теоретическая
часть
1.1 Формулы
прямоугольников
2. Постановка
и решение задачи
2.1 Формулировка
задачи
2.2 Решение
задачи методом левых прямоугольников
2.3 Решение
задачи методом правых прямоугольников
3. Программная
реализация
3.1 Блок-схемы
3.2 Тексты
программ
3.3 Тестовый
пример
3.4 Решение
задачи с помощью ЭВМ
Заключение
Список
литературы
Введение
Многие инженерные задачи, задачи
физики, геометрии и многих других областей человеческой деятельности приводят к
необходимости вычислять определенный интеграл вида
, где f(x) - подынтегральная
функция, непрерывная на отрезке [a;b].
Если интеграл от данной функции не
может быть вычислен по формуле Ньютона-Лейбница, или если функция f(x) задана
графически или таблицей, то для вычисления определенного интеграла применяют
приближенные формулы. Для приближенного вычисления интеграла существует много
численных методов, таких как:
метод прямоугольников;
трапеций;
Симпсона и др.
В данной работе рассматривается
формула левых прямоугольников и формула правых прямоугольников.
Главная особенность обучения основам
численных методов, которая все отчетливее проявляется в последние годы, связана
с интенсификацией процессов использования различных специализированных
математических пакетов и систем программирования вычислительных методов как
инструмента решения прикладных задач.
Цель заданной работы - освоить
методы левых и правых прямоугольников численного интегрирования для вычисления
интегралов; закрепление и систематизация полученных знаний, их применение при
решении конкретных практических задач; закрепление навыков работы со справочной
литературой и нормативными документами.
Данная курсовая работа состоит из
трех частей. В первой части рассматривается теория двух рассматриваемых методов
левых и правых прямоугольников. Во второй части мы используем данную
теоретическую часть при вычислении примера. В третьей части составляем программы,
блок-схемы алгоритмов по двум данным методам.
1. Теоретическая часть
Необходимость вычисления значений
определенных интегралов при моделировании возникает достаточно часто.
Формула Ньютона-Лейбница
(1)
имеет ограниченное применение:
во-первых, не позволяет вычислить
интегралы от таблично заданной подынтегральной функции f(x);
во-вторых, не всякая подынтегральная
функция имеет первообразную F(x).
Численные методы интегрирования
универсальны: позволяют вычислить значение определенного интеграла
непосредственно по значениям подынтегральной функции f(x), независимо от
способа ее задания или вида аналитического выражения.
Геометрический смысл определенного
интеграла - площадь криволинейной трапеции, ограниченной осью OX, кривой f(x),
и прямыми x=a и x=b (Рис.1.).
Численные методы интегрирования
основаны на различных способах оценки этой площади, поэтому полученные формулы
численного интегрирования называются квадратурными (формулами вычисления
площади).
Рассмотрим получение и применение
простейших формул.
Рисунок 1. Геометрический смысл
определённого интеграла
Отрезок [a, b] делят на n
необязательно равных частей - элементарных отрезков. Принято такое деление
отрезка называть сеткой, а точки x0, x1,…, xn - узлами сетки.
Если сетка равномерная, то
- шаг
сетки, при интегрировании - шаг интегрирования, а координата i-го узла
вычисляется по формуле:
,
(2)
Полная площадь криволинейной
трапеции состоит из n элементарных криволинейных трапеций - элементарных
площадей:
(3)
1.1 Формулы прямоугольников
Площадь i-той элементарной трапеции
можно оценить (приближенно вычислить) как площадь прямоугольника со сторонами
и fi. Тогда
и значение
интеграла:
(4)
Рисунок 2. Оценка элементарной
площади Si левым прямоугольником.
Полученная формула называется
формулой левых прямоугольников, т.к. для оценки площади использовалось левое
основание элементарной криволинейной трапеции.
Аналогично можно получить формулу
правых прямоугольников:
Рисунок 3. Оценка элементарной
площади Si правым прямоугольником.
Для данного случая
и тогда
значение интеграла:
(5)
Эти формулы не находят широкого
применения, т.к. имеют большую погрешность, пропорциональную величине шага
Как появляется эта погрешность,
видно на рисунках.
2. Постановка и решение задачи
.1 Формулировка задачи
Применение методов правых и левых
треугольников для решения задач численного интегрирования (на примере
вычисления
).
.2 Решение задачи методом левых
прямоугольников
с точностью
=0.01
Вычислим интеграл I1 по формуле
метода левых прямоугольников (4):
Уменьшим шаг вдвое и вычислим
интеграл I2 по формуле (4):
=
=0.5*(3.841+(6.75+0.997):2.25)=3.642
Вычислим критерий для интегралов I1
и I2, так как I2≥1, то критерий вычисляется по формуле:
=0.055>
Полученный критерий не выполняется,
вычисляем интеграл I3, уменьшая шаг вдвое:
=
=0.25*(3.841+(4.688+0.949):1.563+3.443+(9.188+0.984):3.063)=3.553
Вычислим критерий для интегралов I2
и I3, так как I3≥1, то критерий вычисляется по формуле:
=0.0.25>
Полученный критерий не выполняется,
вычисляем интеграл I4, уменьшая шаг вдвое:
=
=0.125*(3.841+(3.797+0.902):1.266+3.607+(5.672+0.981):1.891+3.443+(7.922+0.999):2.641+3.321+
+(10.547+0.654):3.516)=3.511
Вычислим критерий для интегралов I3
и I4, так как I4≥1, то критерий вычисляется по формуле:
=0.0128>
Полученный критерий не выполняется,
вычисляем интеграл I5, уменьшая шаг вдвое:
=
=0.0625*(3.841+(3.387+0.874):1.129+3.712+(4.231+0.927):1.4102+3.607+(5.168+0.967):1.723+3.518+
+(6.199+0.991):2.066+3.443+(7.324+1):2.441+3.378+(8.543+0.993):2.848+3.321+(9.855+0.971):3.285+
+3.271+(11.262+0.934):3.754)=3.492
Вычислим критерий для интегралов I4
и I5, так как I5≥1, то критерий вычисляется по формуле:
=0.005>
Полученный критерий выполняется,
следовательно, мы вычислили заданный интеграл с требуемой точностью.
Ответ=3.492 с точностью 0.01.
.3 Решение задачи методом правых
прямоугольников
с точностью =0.01
Вычислим интеграл I1 по формуле
метода левых прямоугольников (4):
=1
=1*((3*22+sin2):22)=1*((12+0.909):4)=3.227
Уменьшим шаг вдвое и вычислим
интеграл I2 по формуле (4):=
=0.5*(3.227+(6.75+0.997):2.25)=3.335
Вычислим критерий для интегралов I1
и I2, так как I2≥1, то критерий вычисляется по формуле:
=0.032>
Полученный критерий не выполняется,
вычисляем интеграл I3, уменьшая шаг вдвое:
= =0.25*(3.607+3.443+3.321+3.227)=3.3995
Вычислим критерий для интегралов I2
и I3, так как I3≥1, то критерий вычисляется по формуле:
=0.0.19>
Полученный критерий не выполняется,
вычисляем интеграл I4, уменьшая шаг вдвое:
==0.125*(3.712+3.607+3.518+3.443+3.378+3.321+3.271+3.227)=3.435
Вычислим критерий для интегралов I3
и I4, так как I4≥1, то критерий вычисляется по формуле:
=0.01033>
Полученный критерий не выполняется,
вычисляем интеграл I5, уменьшая шаг вдвое:
==0.0625*(3.774+3.712+3.658+3.607+3.561+3.518+3.4801+3.443+3.41+3.378+3.348+3.321+
+3.296+3.271+3.249+3.227)=3.453
Вычислим критерий для интегралов I4
и I5, так как I5≥1, то критерий вычисляется по формуле:
=0.005>
Полученный критерий выполняется,
следовательно, мы вычислили заданный интеграл с требуемой точностью.
Ответ=3.453 с точностью 0.01.
3. Программная реализация
.1 Блок-схемы
Метод левых прямоугольников
Метод правых прямоугольников
3.2 Тексты программ
Метод левых прямоугольников- нижний предел
интегрирования- верхний предел интегрирования- значение интеграла- значение
интеграла- шаг интегрирования- точки, в которых ищутся значения интегралов-
точность вычисления интеграла - количество отрезков- количество
интерваловIntegral;
Uses Crt;a,b,s,x,h,s1,d,e:real; I,
n: integer;f(x1:real):real;f:=(3*sqr(x)+sin(x))/sqr(x);
end;;('вычисление определенного
интеграла');('методом левых прямоугольников');('введите нижний предел
интегрирования');(a);('введите верхний предел интегрирования');
Readln(b);:=1; e:=0.01; s1:=0;:=0;
x:=a;:=trunc((b-a)/h);i:=1 to n do begin:=s+h*f(x); x:=x+h; end;
{writeln ('s
',s:7:4);}h:=h/2;:=trunc((b-a)/h); x:=a;i:=1 to n do begin:=s1+h*f(x); x:=x+h;
{writeln('s1 ',s1:7:8,' ', x-h:7:6)}
end;
{writeln('s1 ',s1:7:8); }s1>=1
then d:=ABS((s1-s)/s1) else d:=ABS(s1-s);:=s1; s1:=0;d<e;
Writeln('интеграл равен ', s:10:7);; End.
Метод правых прямоугольников- нижний предел
интегрирования- верхний предел интегрирования- значение интеграла- значение
интеграла- шаг интегрирования- точки, в которых ищутся значения интегралов-
точность вычисления интеграла - количество отрезков- количество
интерваловIntegral;
Uses Crt;a,b,s,x,h,s1,d,e:real; I,
n: integer;f(x1:real):real;f:=(3*sqr(x)+sin(x))/sqr(x);
end;;('вычисление определенного
интеграла');('методом правых прямоугольников');('введите нижний предел
интегрирования');(a);('введите верхний предел интегрирования');
Readln(b);:=1; e:=0.01; s1:=0;:=0;
x:=a;:=trunc((b-a)/h);i:=1 to n do begin:=x+h; s:=s+h*f(x);
{ writeln ('s ',s:7:4);
};h:=h/2;:=trunc((b-a)/h); x:=a;i:=1 to n do begin:=x+h; s1:=s1+h*f(x);
{writeln('s1 ',s1:7:8,' ', x-h:7:6)}
end;
{ writeln('s1 ',s1:7:8); }s1>=1
then d:=ABS((s1-s)/s1) else d:=ABS(s1-s);:=s1; s1:=0;d<e;
Writeln('интеграл равен ', s:10:7);; End.
3.3 Тестовый пример
Метод левых прямоугольников
В качестве тестового примера возьмем
, аналитически его можно решить и
решение имеет вид
.

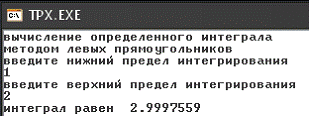

Рисунок 4. Результат работы тестовой
программы методом левых прямоугольников
Метод правых прямоугольников
В качестве тестового примера возьмем
, аналитически его можно решить и
решение имеет вид .
Проверим правильность работы
программы для тестового примера.

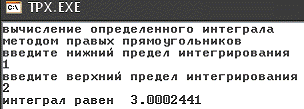

Рисунок 5. Результат работы тестовой
программы методом правых прямоугольников
3.4 Решение задачи с помощью ЭВМ
Метод левых прямоугольников
При вычислении заданного интеграла
на языке программирования Turbo Pascal мы получаем следующие результаты (рис.
6)

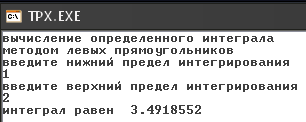

Рисунок 6. Результат программы
методом левых прямоугольников
Метод правых прямоугольников
При вычислении заданного интеграла
на языке программирования Turbo Pascal мы получаем следующие результаты (рис.
7)

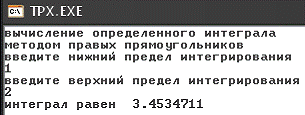

Рисунок 7. Результат работы
программы методом правых прямоугольников
прямоугольник численный
интеграл алгоритм
Заключение
Таким образом, при вычислении
определенных интегралов методами левых и правых прямоугольников решение не дает
нам точного значения интеграла, а только приближенное.
Чем ниже задается численное значение
точности вычислений, тем точнее результат, получаемый машиной. Для большей
точности необходимо большее число итераций.
Использование для вычисления
одновременно двух методов (левых и правых прямоугольников) позволило
исследовать зависимость точности вычислений при применении обоих методов.
Следовательно, при понижении
численного значения точности вычислений, результаты расчетов по обоим методам
стремятся друг к другу и оба к точному результату.
Программы написаны на языке Turbo
Pascal для вычисления значений интегралов. Полученные в результате работы
программ решения совпадают с ответами в примере.
При сравнении двух методов, левых и
правых прямоугольников, формула правых прямоугольников является более точной по
сравнению с формулой левых прямоугольников, но не дает нам точного значения.
Оба этих метода требуют больших вычислительных затрат, что связано с довольно
громоздкими формулами а также с большим объемом вычислений и поэтому для
относительно простых систем целесообразно использовать более простые методы
решения.
Список литературы
Мухамадеев
И.Г. Алгоритмы вычислительной математики. Курс лекций
Калиновский
Ю., Кайбышева Д.А., Мухамадеев И.Г. Численное интегрирование /Мет. указания/. -
УНИ, Уфа, 1988
Колдаев
В.Д. Численные методы и программирование: учебное пособие / Под ред. проф. Л.Г.
Гагариной. - М.: ИД «ФОРУМ»: ИНФРА-М, 2008. - 336с.
