Р.С.Шенгелов

Теперь рассмотрим особенности расчетов неупорядоченных площадных систем. Очень часто системы водозаборных скважин имеют именно такой характер: в силу особенностей условий строительства и землепользования, исторически сложившиеся и т.д. Их точный расчет всегда возможен по принципу суперпозиции (суммирования взаимодействий), но это может быть очень громоздко и трудоемко при выполнении многовариантных расчетов, так как количество скважин в системе может достигать десятков и даже сотен. Поэтому нередко используют методику приближенного расчета крупных площадных систем взаимодействующих скважин, который бывает вполне достаточен для решения двух важных задач:

а) расчет влияния таких систем на некоторые удаленные от них точки (почему-либо интересные - например, на соседний водозабор);

б) предварительная оценка возможного суммарного дебита таких систем.

Для приближенного расчета площадных систем используют идею "БОЛЬШОГО КОЛОДЦА", под которым понимается одна-единственная скважина с большим радиусом , эквивалентная всей системе, т.е. имеющая тот же суммарный дебит и дающая те же понижения в области влияния. Наиболее чисто этот прием обосновывается при отсутствии близкорасположенных границ - например, для "схемы Тейса".

Система состоит из  скважин с разными дебитами  и разным временем ввода в действие  для каждой скважины (рис.1).

 Определим по принципу сложения решений понижение уровня в некоторой точке в момент t, полагая, что расчетное время достаточно для наступления квазистационарного режима в точке:

(введем долевые коэффициенты дебита )

.

Учитывая, что, а две подчеркнутые группировки однородных членов можно свернуть по свойствам логарифма:

,

,

получим окончательное выражение в виде:

.

Видно, что полученное выражение для  по форме аналогично действию одной скважины, находящейся на расчетном расстоянии  от точки  и действующей с суммарным дебитом  в течение расчетного времени . Такая скважина и называется "большим колодцом". Некоторые комментарии:

В частном случае равнодебитных скважин () долевые коэффициенты также равны между собой; тогда

Координаты центра "большого колодца" в произвольной системе декартовых координат {X,Y} вычисляются с учетом координат и долевых коэффициентов дебита каждой скважины:

.

По численным оценкам, погрешность расчетов понижений не превышает 3-5% для точек, удаленных от площадки системы скважин на расстояние, превышающее ее наибольший размер.

Другая полезная практическая задача: оценка возможного суммарного притока к системе скважин. Для этого рассчитывается радиус "большого колодца" , т.е. точка перемещается на стенку "большого колодца". При этом одна из скважин принимается за опорную и от нее рассчитываются расстояния до всех остальных; после этого оценивается

 Теперь можно рассчитать потенциальный суммарный дебит системы как дебит "большого колодца" с радиусом  по любой формуле, отвечающей расчетной схеме; например, в "схеме Тейса":

Конечно, такая оценка будет приближенной, так как приходится принимать некоторое единое для системы значение.

В завершение характеристики гидродинамических расчетов коротко остановимся на МОДЕЛИРОВАНИИ РАБОТЫ ВОДОЗАБОРОВ. Оно применяется, если необходимо учесть выявленные при разведке особенности неоднородного распределения параметров, сложные граничные условия, структуру потока и др., которые явно не удается безболезненно упростить для аналитических расчетов. Принципиально моделирование "водозаборных" задач ничем не отличается от других. Специфика состоит лишь в обязательном наличии водозаборных скважин (хотя они могут быть и в других задачах - дренажи, закачка промстоков, подземное выщелачивание и т.п.).

Основная особенность моделирования скважин: если в блок модели подать дебит скважины , то в нем при решении будет получен напор (или понижение), не отвечающий реальному напору (понижению) в скважине. Почему ?

В природе поток в непосредственной близости от скважины имеет практически радиальный характер, а распределение напоров подчиняется логарифмике Дюпюи:

(1)

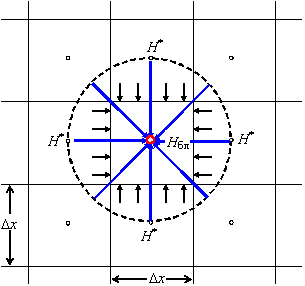

В отличие от этого, на модели "приток" к водозаборному блоку происходит в виде линейных потоков из четырех смежных блоков (рис. 4.7); расход каждого из таких потоков:

Так как , то:

(2)

Если теперь почленно вычесть (2) из (1), то:

(3)

Таким образом, к напору/понижению, получаемому в "скважинном" блоке, следует сделать поправку по формуле (3). Особенно об этом надо помнить при работе с "чужими" программами численного моделирования, для которых, как правило, нет внятного описания многих деталей построения расчетных алгоритмов. Решить эту проблему (а это действительно проблема, так как разность может быть весьма значительной) можно только путем тестирования программы по аналитическим решениям.
