Серийные четырехосные тягачи и шасси

Содержание

Введение

1. Специальные машины Брянского автозавода

2. Семейство ЗИЛ/БАЗ-135

3. Семейство "Основа"/"Вощина"

4. Тяжелые тягачи Курганского завода

5. Семейство МАЗ/КЗКТ-537. (1963-1990 гг.)

6. МАЗ-545. (1969-1977 гг.)

7. КЗКТ-7426/7427. (1978-1987 гг.)

Список использованной литературы:

Введение

Ценою огромных усилий творческих коллективов секретных заводских КБ, научных институтов и многочисленных промышленных предприятий к началу 1960-х годов в Советском Союзе была сформирована обширная гамма проверенных испытаниями и многократно доработанных четырехосных полноприводных военных автомобилей, тягачей и специальных шасси с колесной формулой 8x8. Впервые в мире сразу на трех советских головных военно-автомобильных производствах их выпускали крупными промышленными партиями, что для машин такого класса считалось полноразмерным серийным изготовлением. Вся продукция сразу же поступала в распоряжение различных подразделений Вооруженных Сил СССР, где служила базой для монтажа специального оборудования и буксировки тяжелых прицепных систем и орудий. Наиболее важным предназначением такой техники стало применение в РВСН в качестве подвижной базы новых систем вооружения и в первую очередь - самоходных пусковых установок (СПУ) мощных ракетных комплексов и средств их обеспечения. В техническом плане эти автомобили представляли две советские школы конструирования подобной техники. Брянский автомобильный завод долгое время выпускал ранее разработанные в СКБ ЗИЛ и доработанные на месте двухмоторные шасси с бортовой схемой раздачи мощности по колесам. Минский автозавод занимался разработками более мощных и надежных машин классической конструкции, из которых производство различных тягачей стало специализацией курганского завода КЗКТ. До последних дней существования СССР эти предприятия постоянно расширяли свои программы на еще более мощные, грузоподъемные и эффективные автомобили и спецшасси, которые долгое время не только находились на вершине лучших мировых образцов, но и определяли лидирующее положение Советского Союза в сфере тяжелой военной автомобильно-ракетной техники.

1. Специальные машины Брянского автозавода

Попав в мощную привилегированную сферу военно-автомобильного сектора советского ВПК, молодой Брянский автомобильный завод мог рассчитывать на огромные государственные субсидии и благополучное прогрессивное развитие в бескрайне обозримом будущем нерушимой Страны Советов. Однако в ответ на особую благосклонность Советского правительства и руководителей ЦК КПСС он должен был стать верным и надежным изготовителем целой гаммы специальной четырехосной военной автотехники, разработанной в СКБ Московского завода ЗИЛ. Так всего за несколько первых лет начала 1960-х из провинциального изготовителя тракторов и подсобного филиала ЗИЛа он превратился в одно из первых и наиболее крупных секретных предприятий СССР военно-автомобильного профиля п/я Р-6753 с собственным СКБ. При этом все смелые попытки специалистов БАЗа создать что-либо свое собственное были строго пресечены, а весь неистраченный творческий потенциал брянских конструкторов на первых порах ушел в доработку московских прототипов и исправление чужих ошибок.

Из московского СКБ на БАЗ была передана техническая документация на серийное производство трех типов четырехосных полноприводных шасси серии ЗИЛ-135, представлявших разные конструктивные варианты опытно-конструкторских работ В.А. Грачева. Без особых изменений из привозных агрегатов была собрана только партия шасси ЗИЛ-135К с автоматической трансмиссией. Схожая с ним машина ЗИЛ-135М была сразу же кардинально переработана в Брянске, а доработанный еще в Москве "механический" вариант ЗИЛ-135ЛМ вообще шел вразрез с главными принципами своего создателя. Перевод выпуска этих автомобилей на новое предприятие ознаменовал не только окончание работ по ним в СКБ ЗИЛ, но и нанес первый удар по грачевской школе, поначалу лишив новые варианты сложной "автоматики".

В преддверии постановки на производство четырехосных машин в Брянске были организованы временные площадки первой очереди строившихся корпусов № 5 и № 7, где в октябре 1962 года собрали первые образцы ракетных шасси ЗИЛ-135К. В 1964 - 1965 годах следующие московские шасси 135ЛМ и модернизированные брянские машины 135МБ стали изготовлять на площадках корпусов № 3 и № 4, которые вскоре составили базис нового секретного спецпроизводства БАЗа. Только в течение 1965-го там изготовили 143 автомобиля, что уже позволяло говорить о начале серийного производства в Брянске новой военной автотехники. В 1966 году на базе СКБ и двух экспериментальных цехов был образован конструкторско-экспериментальный отдел (КЭО), в обязанности которого первоначально входила лишь модернизация уже выпускавшихся шасси ЗИЛ и создание их специализированных версий. Одновременно там начались работы по созданию первых собственных полноприводных трехосных шасси для монтажа зенитных и тактических ракетных комплексов "Оса" и "Точка", описанных выше. В начале 1970-х годов именно эти машины стали первой собственной серийной военной продукцией Брянского автозавода. В последующие времена его производственная программа стала очень быстро расширяться вглубь и вширь, то есть по двум магистральным направлениям: дальнейшая модернизация московских шасси семейства 135, для которого часть узлов поступала с ЗИЛа, и активное проектирование собственных новых поколений специальных автомобилей, полностью разработанных, построенных и отлаженных в Брянске. Постепенно для организации их выпуска совсем недавно построенных цехов оказалось недостаточно, и уже в начале 1970-х возникла необходимость очередной реконструкции завода. При активной поддержке Министерства обороны СССР, остро нуждавшегося в получении новой вездеходной колесной техники, были возведены два новых корпуса № 8 и № 9, а для решения производственных вопросов образовано проектно-технологическое бюро (ПТБ). Следует напомнить, что параллельно с военной продукцией в то время БАЗ собирал гусеничные тракторы, трубоукладчики, агрегаты для грузовиков ЗИЛ и даже пропашные культиваторы. Кардинальные структурные преобразования привели к выводу военного спецпроизводства на приоритетный уровень и выделению его в самостоятельное подразделение, которое официально имело наименование "Автомобильное производство Брянского Производственного объединения АвтоБАЗ" (ПО БАЗ). Оно входило в систему Министерства автомобильной промышленности СССР и в пример остальным являлось лучшим предприятием этой отрасли, хотя никто из советских людей понятия не имел о существовании каких-либо автомобилей марки БАЗ. Таким образом, общими усилиями коллектива завода при активной поддержке высшего военного руководства страны и Минавтопрома уже в начале 1970-х годов на БАЗе удалось приступить к разработкам, внедрению и испытаниям собственного более широкого полноприводного семейства "Основа" второго поколения, в которое поначалу входили сухопутные и плавающие четырехосные автомобили-шасси с одним дизельным двигателем и гидромеханической трансмиссией. К концу 1980-х годов эта гамма была преобразована в семейство "Основа-1" третьего поколения (в военной индексации - "Вощина"), состоявшее из нескольких типов специализированных шасси разных конструкций, приспособленных для монтажа единственного вида оборудования, и артиллерийских тягачей с одним или двумя силовыми агрегатами и всё той же традиционной бортовой системой передачи мощности. К тому времени около 90% всей выпускавшейся в Брянске продукции поставлялось по заказам Министерства обороны.

Первые неприятности появились с началом перестройки, когда военные заказы стали быстро сокращаться, а процесс демилитаризации СССР принимал угрожающие масштабы. С подписанием Договора о ликвидации РСМД в декабре 1987 года Министерство обороны вообще прекратило закупки шасси и тягачей БАЗ, одновременно сократив заказы и на грузовики ЗИЛ-131, для которых в Брянске все еще собирали некоторые узлы. Заводу пришлось спешно перестраиваться на выпуск гражданских версий военной техники, легкие развозные фургоны и самоходные снегоочистители. Так совершенно неожиданно на некогда благополучном предприятии наступили времена глубочайшего кризиса. В феврале 1993 года оно было приватизировано и преобразовано в ОАО "Брянский автомобильный завод" (ОАО БАЗ). Если к началу 1990-х на нем трудилось 18 тыс. рабочих и служащих, то на 1 января 1997 года численность персонала сократилась на 54%, а в 2008 году составляла всего лишь 2370 человек.

Несмотря на гигантские трудности переходного периода и практически полное отсутствие в программе гражданской продукции, в 1993 году по заданию Министерства обороны Российской Федерации ОАО БАЗ приступило к созданию принципиально нового семейства унифицированных машин четвертого поколения "Вощина-1" с новыми силовыми агрегатами и классической мостовой компоновкой, наконец поставившей крест на эре реликтовой бортовой трансмиссии. Его формирование завершилось к 1998 году, а серийное производство началось в первые годы нового столетия, но это уже совсем другая история.

2. Семейство ЗИЛ/БАЗ-135

Основу первой производственной военной программы Брянского автозавода составило семейство четырехосных полноприводных автомобилей ЗИЛ-135 в нескольких исполнениях, служивших в первую очередь для установки ракетного вооружения среднего весового класса. Все они были разработаны в СКБ ЗИЛ и являлись типичным продуктом школы В.А. Грачева со всеми свойственными ей преимуществами и недостатками. Стоит напомнить, что конструктивной основой этого направления являлись компоновочная схема со сближенными средними неуправляемыми мостами и разнесенными крайними парам управляемых колес, поворачивавшихся в разные стороны; вынесенная вперед стеклопластиковая кабина и установленный за ней или под ней моторный отсек с двумя бензиновыми двигателями ЗИЛ-375Я V8 (6,96 л, 180 л. с.). За каждым тянулись сложные цепочки бортовых трансмиссий для передачи крутящего момента на все ведущие односкатные колеса с широкопрофильными шинами и системой регулирования внутреннего давления. Такая компоновка обеспечивала хорошую проходимость, маневренность и живучесть машины при выходе из строя одного моста или нескольких колес, но оказалась сложной в обслуживании, имела ухудшенную плавность хода и повышенные динамические нагрузки на средние мосты и раму. В трех типах автомобилей 135-й серии, переданных в Брянск, воплотились все последовательно развивавшиеся интуитивные и спорные конструктивные идеи Грачева, в реальности заставлявшие его постепенно отказываться от своих первоначальных постулатов. Первое переданное в Брянск длиннобазное шасси ЗИЛ-135К представляло образец "ранней грачевской школы": автоматическая гидромеханическая трансмиссия, прямоугольная кабина из стеклопластика, расположенный под ней силовой агрегат и полное отсутствие какой-либо подвески колес, что приводило к уже упоминавшемуся опасному эффекту продольного раскачивания (галопирования). Сходный с ним вариант 135М отличался лишь удлиненной кабиной. Третий "короткий" автомобиль-шасси ЗИЛ-135ЛМ имел обтекаемую стеклопластиковую кабину, расположенный за ней моторный отсек и независимую подвеску передних и задних мостов, но неожиданно стал "яблоком раздора" между Москвой и Брянском. Вопреки желаниям Грачева внедрить в серийное производство на БАЗе свою передовую машину ЗИЛ-135Л с практичной, но сложной автоматической трансмиссией, требовавшей высокого технологического уровня производства, по настоянию брянских специалистов ему пришлось срочно переделывать ее в вариант 135ЛМ с "нормальной" механической коробкой передач, более простой, технологичной и понятной, к которой уже привыкли все военные водители. Так на Брянский завод для серийного размножения поступил небольшой, но довольно пестрый набор московских шасси разных систем - с двумя видами общей компоновки, двумя типами коробок передач, с подвеской или без подвески, двумя вариантами кабин и рамы - короткой и длинной. Силовые агрегаты и автоматические коробки для них поставлял ЗИЛ, механическая коробка поступала из Ярославля. Наиболее счастливой оказалась судьба промежуточного варианта ЗИЛ-135М, который унаследовал от модели 135К все ее "прелести". После модернизации в Брянске он стал единственным исключением из традиционной концепции и первым получил маркировку БАЗ. Это был автомобиль БАЗ-135МБ, в котором впервые удалось кардинально отойти от грачевской школы, заменив два двигателя и две коробки передач одиночными агрегатами, но поднять руку на уже отлаженную бортовую трансмиссию брянские конструкторы пока не отважились.

С началом изготовления автомобилей в Брянске начались новые проблемы с явными недоработками опытных образцов из Москвы. Особенно много хлопот досталось с машиной 135ЛМ, собранной в столице в обстановке крайней спешки и полного смятения. Доказательством этого малоизвестного факта являются воспоминания бывшего сотрудника 21 НИИИ инженер-капитана В.И. Бурлакова, ныне полковника: "Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято." Кроме того, в Брянске провели дополнительные работы по подбору масел, специальных жидкостей и шин для эксплуатации в различных климатических условиях, а также по повышению ремонтопригодности агрегатов, облегчению или усилению ряда узлов. Недаром в современных неформальных источниках об этой машине высказываются более резко и определенно: "ЗИЛ-135ЛМ: ее придумал враг народа - два двигателя, две коробки. Мрак!"  Несмотря на трудности роста, брянские шасси 135-й серии оставили свой важный след в истории советской военной научно-технической мысли. Они стали первыми отечественным серийными четырехосными армейскими машинами высокой проходимости среднего класса, однако многие военные функции, свойственные автомобилям такого класса, в реальности ложились на плечи обычных тяжелых грузовиков КрАЗ. Применение брянских машин в Советской Армии ограничилось установкой лишь трех ракетных комплексов, одной разведывательной системы и одной установки залпового огня с набором из нескольких вспомогательных колесных средств. Технический уровень этих автомобилей можно было бы отождествлять с высшими мировыми достижениями, но наличие уже устаревших к тому времени бензиновых моторов, архаичной двухмоторной схемы, классической коробки передач и других не столь уж передовых деталей, а также врожденное раскачивание не позволили им превзойти планку советских стандартов.

ЗИЛ-135К (1962 - 1964 гг.)

Два первых длиннобазных шасси ЗИЛ-135К грузоподъемностью 10,5 т собрали в Москве в мае 1960 года с перспективой размещения на них пусковой установки 2П30 комплекса 2К17 с транспортно-пусковым контейнером (ТПК), в котором находилась фронтовая крылатая ракета С-5 (ФКР-2 или 4К95) с дальностью полета до 500 км. Буквально по завершении первых пробных испытаний самоходных пусковых систем Постановлением Совмина от 7 сентября 1961 года было принято решение о передаче производства шасси 135К на БАЗ и сборке до конца года шести машин. После провала этого задания на ЗИЛе изготовили еще нескольких шасси для установок 2П30 и представили их на военном параде в Москве. По настоянию Н.С. Хрущева комплекс 2К17 официально поступил на вооружение 30 декабря 1961 года. В январе следующего года на БАЗ была передана техдокументация на машину 135К. Ее сборка из привезенных с ЗИЛа агрегатов началась в октябре 1962-го, и до конца года изготовили 55 шасси.

Пусковая установка 2П30 крылатых ракет на шасси ЗИЛ-135К брянской сборки. 1962 год

Брянское спецшасси ЗИЛ-135К практически ничем не отличалось от московских прототипов. На нем также стояли два 180-сильных мотора ЗИЛ-375, две автоматические коробки передач и угловатая кабина из стеклопластика с двумя светомаскировочными фарами. Для машины, предназначенной в основном для работы на ровных дорогах с небольшими пробегами, наличие подвески не считалось обязательной необходимостью. Автомобиль с пусковой установкой весил 21 т, имел допустимую скорость движения на шоссе 35 - 40 км/ч и на местности - 20 - 25 км/ч. Практически все выпущенные шасси поступали на московский завод "Дзержинец" под комплектацию ракетными комплексами 2К17. В августе 1964 года появилась опытная СПУ 9П123 новой ракетной системы 2К17М. Она являлась несущественной модернизацией варианта 2П30, приспособленного для пуска крылатых ракет С-5М (ФКР-2М или 9М78) с новой системой управления, позволявшей огибать препятствия во время полета. Ее испытания закончились неудачей. Все крылатые ракеты серии С-5 были сняты с вооружения, и вместе с ними прекратилась сборка автомобилей ЗИЛ-135К. До конца 1964 года Брянский автозавод собрал 80 шасси 135К. Их место заняли многоцелевые машины ЗИЛ-135ЛМ.

Серия ЗИЛ-135ЛМ (1964-1994 гг.)

Внедрение в производство основного брянского четырехосного шасси ЗИЛ-135ЛМ имело короткую предысторию, отрицательно повлиявшую на весь процесс московско-брянского сотрудничества. Изначально Грачев и Министерство обороны планировали собирать в Брянске более прогрессивный автомобиль ЗИЛ-135Л с гидромеханической трансмиссией. После сравнительных испытаний его важные преимущества в начале марта 1962 года были утверждены представителями всех заинтересованных сторон, после чего 21 марта появилось решение Мосгорсовнархоза о передаче изготовления этой машины на БАЗ, утвержденное 27 апреля 1963 года соответствующим Постановлением Совмина. Первые проблемы с постановкой на производство модели 135Л начались осенью 1962 года в процессе проектной подготовки ее сборки на БАЗе. В ходе подготовительных работ выяснилось, что на БАЗе отсутствуют специальное особо точное технологическое оборудование и квалифицированные кадры для самостоятельного изготовления столь сложных агрегатов, как автоматическая трансмиссия. За этой неожиданной неприятностью местного значения, о которой почему-то никто раньше не подумал, тут же потянулась цепочка новых еще более трудных и затратных проблем: приобретение эффективного и дорогого оснащения, обучение новых кадров и повышение общей культуры производства, переналадка всей системы технического обслуживания в войсках, переобучение водителей и т.д. Разрешить все эти задачи силами двух заводов-изготовителей было невозможно, тем более что военные торопили с внедрением новой ракетной системы "Луна-М". В ноябре 1962 года Грачев приступил к переделке шасси 135Л и переоснащению его традиционной механической коробкой передач, что, естественно, являлось обидным возвратом к более простой и привычной, но менее совершенной и передовой конструкции. Первый прототип автомобиля ЗИЛ-135ЛМ был собран в Москве в марте 1963 года, поспешно испытан и 12 октября рекомендован к серийному производству.

четырехосный военный автомобиль тягач

Летом 1963 года на основании полученной из Москвы технической документации в Брянске началась подготовка к сборке модели 135ЛМ и всех ее агрегатов: узлов трансмиссии, шарниров равных угловых скоростей, рулевого механизма, подвески, рамы, а также освоение технологии изготовления стеклопластиковых кабин. К 10 мая 1964 года Брянский завод получил с ЗИЛа 75% технической документации, что позволило в декабре приступить к промышленной сборке машины. В том же году она была принята на вооружение. До конца 1964 года в Брянске собрали 10 первых автомобилей, которые еще долго проходили процесс многочисленных доработок, доделок и приспособления московских прототипов к реалиям воинской службы. Серийное изготовление ЗИЛ-135ЛМ развернулось только в 1966-м. В отличие от многочисленных предшественников марки ЗИЛ этому автомобилю и его прямым наследникам была суждена долгая 30-летняя жизнь в качестве базового советского шасси-ракетоносца.

Первый бортовой автомобиль-шасси ЗИЛ-135ЛМ, собранный в Брянске в 1964 году

С конструктивной точки зрения серийный 9-тонный автомобиль ЗИЛ-135ЛМ представлял собой типичную классику грачевской школы, серьезно подпорченную применением более понятной простому шоферу механической коробки передач. За обтекаемой стеклопластиковой кабиной по-прежнему размещались два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я и 375Я2, весившие по 530 кг. Они оснащались собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией жидкости. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков "Урал-375" и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Неуправляемые средние мосты по-прежнему крепили на раме жестко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00 - 20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач. В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт. Двухдверная 4-местная кабина, весившая 490 кг, оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака - основной на 300 л и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм, погрузочная высота - 990 мм. Помимо уже упомянутых достоинств, ЗИЛ-135ЛМ стал первой в СССР серийной четырехосной военной машиной средней категории, на которой впервые стали устанавливать выполненные из стеклопластика кабину, блок моторного отсека с облицовками радиаторов и топливных баков, надколесные крылья, контейнеры для аккумуляторных батарей и другие второстепенные изделия.

Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от - 40 до +40? С, при повышенной влажности, запыленности и на высоте до 3000 м над уровнем моря. У них сохранились прежняя колесная база 6300 мм и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная - до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 - 25 км/ч. Контрольный расход топлива составлял 88 л на 100 км, эксплуатационный расход находился в границах 125 - 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее "автоматической" модели 135Л. Он преодолевал продольные подъемы крутизной до 28?, боковой крен в 20?, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег - 15 тыс. км, срок службы - 5 лет.

Главное назначение серийных машин ЗИЛ-135ЛМ - тактический ракетный комплекс "Луна-М"

С середины 1964 года под руководством главного конструктора Р.А. Розова проводилась постоянная модернизация ЗИЛ-135ЛМ и создание нескольких специальных версий целевого назначения. Все варианты базовой машины со спецнадстройками применялись в основном в Советской Армии и с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Наиболее интенсивно экспортные поставки осуществлялись до середины 1970-х годов, а в целом за этот короткий отрезок времени за границу было отгружено 210 шасси 135-й серии. Их выпуск завершился в самый разгар конверсии и экономических реформ - в 1994 году. К тому времени в Брянске собрали более 5 тыс. шасси ЗИЛ-135ЛМ.

Варианты и военное применение шасси ЗИЛ-135ЛМ

Еще в процессе постановки на производство базовой машины ЗИЛ-135ЛМ в Брянске начались разработки собственных специализированных вариантов, которые в заводской маркировке носили обозначение БАЗ. В 1964 году был построен первый опытный образец 135Л1 с новой двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой), к которому через год добавился прототип 135Л2 с той же "раздаткой" и независимой торсионной подвеской средних колес, обеспечивавшей повышенную плавность хода. Таким образом БАЗ попытался частично нейтрализовать конструктивные ошибки СКБ ЗИЛ, но эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми (вариант 135Л2 потяжелел сразу на 1 т), причем на испытаниях они не показали особых преимуществ перед вариантом 135ЛМ. При этом снизилась их устойчивость на пересеченной местности, а увеличившиеся динамические нагрузки на обоих образцах приводили к поломке рамы уже через 5 тыс. км пробега. Избежать этого не помогло даже ее усиление стальными листами толщиной 20 мм. В 1968 году на шасси 135Л2 был построен экспериментальный автомобиль Э135Г с опытной танковой 395-сильной газотурбинной установкой ГТД-350Т (вариант вертолетного ГТД-350), согласующим редуктором и гидромеханической 4-ступенчатой коробкой передач НАМИ-090, разработанной в 1963 - 1966 годах для агрегатирования с двигателями мощностью до 470 л. с. Другой особенностью являлся новый инерционный воздухоочиститель с автоматическим удалением пыли. Этот вариант имел самые высокие эксплуатационные показатели во всей серии 135: максимальная скорость - 83 км/ч, удельная мощность - около 20 л. с. /т, но при этом расход топлива увеличился, а запас хода сократился - оба примерно в 3,5 - 4 раза.

Опытное шасси ЗИЛ-Э135Г с газовой турбиной и автоматической трансмиссией. 1968 год

Военный вариант гражданского грузовика ЗИЛ-135Л4 с лобовым защитным экраном. 1968 год

В 1966 - 1967 годах была собрана небольшая партия 9-тонных народнохозяйственных грузовиков 135Л4 с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. В 1968 году на шасси 135Л4 в 21 НИИИ были разработаны внешние съемные бронированные экраны моторного отсека и кабины для предохранения экипажа и жизненно важных агрегатов от воздействия ядерного оружия массового поражения. Несколько вариантов такой навески собрали на заводе № 38.

Базовая машина ЗИЛ-135Л, превратившаяся в Брянске в серийный ЗИЛ-135ЛМ, проектировалась с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 "Луна-М", который пришел на смену предыдущей системе 2К6 "Луна". Еще в 1964 году она была установлена на нескольких шасси из первой пробной партии. Все они снабжались системой гидропривода для подъема лонжеронной пусковой стрелы в боевое положение, четырьмя откидными винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами электроснабжения, жизнеобеспечения, средствами связи, ночного видения, навигации и обязательной бронезащитой лобового стекла, откидывавшейся на короткий капот. Источником электроэнергии являлся автономный бензиновый генератор, размещавшийся в кожухе с левой стороны шасси между третьим и четвертым мостами. На этом же месте справа помещался поворотный стол стрелового гидрокрана грузоподъемностью 2,6 т с открытым пультом управления для оператора, служивший для самостоятельной перегрузки ракет и боеголовок.

Базовое шасси ЗИЛ-135ЛМ с пусковой установкой 9П113 комплекса 9К52 "Луна-М". 1971 год

Шасси ЗИЛ-135ЛТМ для транспортно-заряжающей машины 9Т29 комплекса "Луна-М". 1964 год

Для экспорта в страны с тропическим климатом доработанный вариант шасси имел индекс 135ЛМТ (ЛМ-тропик) и отличался применением герметизированного электрооборудования, усиленной системы охлаждения и песочной окраской. Вместе с ним в программу вошло специальное шасси 135ЛТМ с двумя аккумуляторами (вместо четырех на базовой машине) и измененной конструкцией крепления крышек моторного отсека, служившее для монтажа оснащения транспортно-заряжающей машины (ТЗМ) 9Т29 комплекса "Луна-М". В ее комплект также входили бензоэлектрический генератор и выносные домкраты, а также ложементы для трех ракет, причем для проведения перегрузочных работ использовался гидрокран пусковой установки. В 1968 году на машинах 135ЛМ и 135ЛТМ также были созданы пробные внешние защитные экраны для кабины и моторного отсека. Выпуск системы "Луна-М" для нужд Советской Армии был прекращен в 1972 году, когда ее заменил ТРК "Точка" на новом трехосном шасси, что поставило под вопрос целесообразность дальнейшего изготовления "коротких" шасси 135-й серии. Эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК "Луна-М" на модернизированном шасси 135ЛМП, которое было разработано для новой системы залпового огня "Ураган".

Прототип модернизированного облегченного шасси 135ЛМП универсального назначения был построен в феврале 1972 года и принят на вооружение в 1975-м. От прежних машин этот вариант отличался новыми телескопическими амортизаторами в подвеске, более мощным пневматическим усилителем в тормозной системе и отопителем кабины повышенной эффективности. Его главным внешним отличием являлся кожух с дополнительным оснащением, вынесенный на переднюю облицовку кабины, а на поздних выпусках 135ЛМП появились укрупненные зеркала заднего вида, двухцветные стекла габаритных огней и боковые повторители указателей поворота. Это шасси применяли в основном для монтажа новой СПУ 9П140 наиболее мощной на тот момент реактивной системы залпового огня (РСЗО) 9К57 "Ураган". По сравнению с моделью 135ЛМ снаряженная масса шасси 135ЛМП сократилась на 700 кг (до 10,2 т), полная составила 19,6 т. Контрольный расход топлива повысился до 100 л на 100 км, запас хода снизился до 520 км.

Серийное модернизированное многоцелевое спецшасси ЗИЛ-135ЛМП. 1975 год

Ракетный комплекс "Луна-М" (1964 - 1986 гг.)

Прототип пусковой установки ТРК "Луна-М" был разработан зимой 1960 года в ОКБ завода "Баррикады" под руководством Г.И. Сергеева. В соответствии с ПСМ от 16 марта 1961 года уже в апреле собрали первый макетный образец СПУ "Луна-М" (Бр-231), через месяц установленной на опытном шасси ЗИЛ-135Л. Только в марте 1964 года на испытания поступила "настоящая" пусковая установка 9П113 комплекса 9К52 "Луна-М" с перегрузочным краном, автономным электропитанием и экипажем из семи человек, также базировавшаяся на автомобиле 135Л. После испытаний она была принята на вооружение 6 августа 1964 года, но в связи с пертурбациями с переделкой шасси 135Л в 135ЛМ и организацией его выпуска на БАЗе процесс внедрения ТРК "Луна-М" непростительно затянулся на 3,5 года, считая от момента сборки первого образца. Его созданием военные попытались устранить недостатки гусеничного ракетного комплекса 2К6 "Луна" на базе плавающего танка ПТ-76, принятого на вооружение в 1961 году и обладавшего недостаточной мобильностью и плавностью хода. Первые серии колесного варианта "Луна-М" появились лишь в конце 1964 года с началом промышленного изготовления шасси ЗИЛ-135ЛМ в Брянске. В отличие от гусеничных машин более мягкая подвеска автомобиля снижала удары и перегрузки боевой части, совершенно недопустимые при работе с ядерными зарядами.

Мобильная пусковая установка 9П113 комплекса 9К52 "Луна-М" на шасси ЗИЛ-135ЛМ. 1964 год

Комплекс "Луна-М" предназначался для стрельбы осколочно-фугасными, ядерными, химическими и иными неуправляемыми одноступенчатыми твердотопливными ракетами серии 9М21 диаметром 544 мм, длиной 9,0 - 9,4 м, стартовой массой 2,4 - 2,5 т и дальностью полета от 15 до 68 км. Их разработкой занимался московский НИИ № 1 (с 1966 года - Московский институт теплотехники - МИТ). Для поддержания заданного температурного режима ядерных боеголовок в комплект СПУ входили термочехлы с электрическим обогревом и автоматическим датчиком-регулятором температуры. На СПУ помещались также сиденья для боевого расчета, откидные рабочие площадки, запасные канистры и огнетушители. Установка 9П113 имела собственную массу 14 890 кг и боевую (с ракетой) - 17 560 кг. Габаритные размеры - 10 690x2800x3350 мм. Ее допустимая скорость передвижения по шоссе составляла 60 км/ч. Вся конструкция была рассчитана на 200 гарантированных запусков ракет.

С 1968 года опытный модернизированный вариант 9К52М "Луна-3" с СПУ 9П113М оснащался более точными ракетами 9М21М с увеличенной до 75 км дальностью поражения и возможностью коррекции траектории полета. На практике достичь высокой точности стрельбы не удалось, поэтому с окончанием разработки комплекса "Точка" его дальнейшая модернизация прекратилась летом 1971 года, хотя первый вариант 9К52 пока оставался в производстве. С 1968 года он поставлялся на экспорт в тропическом исполнении 9К52ТС с СПУ 9П113ТС, предназначенной для стрельбы только осколочно-фугасными ракетами 9М21Ф. От вариантов для Советской Армии эти машины отличались отсутствием электрогенератора в левом боковом кожухе и наличием блокиратора запуска ядерных ракет. С прекращением выпуска ТРК "Луна-М" для Советской Армии, до 1986 года их поставки на модернизированном шасси 135ЛМП продолжались в страны Варшавского договора и Ближнего Востока.

Пусковая установка 9П113 "Луна-М" с перегрузочным краном на базе ЗИЛ-135ЛМП. 1975 год

Вместе с СПУ 9П113 совершенствовались ТЗМ комплекса "Луна-М" для одновременной доставки трех ракет серии 9М21 с разными боевыми частями. Правда, с самого начала их необходимость ставилась под вопрос. Пусковые системы изначально оборудовали собственными гидрокранами для самостоятельной перегрузки ракет, исключавшими применение традиционных на то время громоздких полуприцепных транспортных машин и самоходных подъемно-транспортных средств. В результате появились специальные компактные и маневренные ТЗМ, не оборудованные перегрузочными устройствами и фактически исполнявшие функции транспортных машин. Первая ТЗМ 9Т29 с экипажем их двух человек появилась в марте 1964 года одновременно с первыми образцами СПУ и также базировалась на шасси 135Л. В декабре того же года ее переставили на специально доработанное шасси 135ЛТМ. Для поддержания заданной температуры ядерных боеголовок в комплект ТЗМ также входил электрогенератор и три обогреваемых термочехла с автоматическими регуляторами температуры. В составе комплекса "Луна-3" доработанные ТЗМ носили индекс 9Т29М. С началом экспортных поставок систем "Луна-М" в тропические страны они имели обозначение 9Т29ТС и отличались отсутствием генератора и спецчехлов. После 1972 года, как и комплексы "Луна-М", ТЗМ поступали за рубеж на новом шасси 135ЛМП.

Транспортно-заряжающая машина 9Т29 комплекса "Луна-М" на шасси ЗИЛ-135ЛТМ. 1969 год

ТРК "Луна-М" стал наиболее распространенным в СССР тактическим комплексом и экспортировался в 15 союзных стран. Кроме государств Варшавского договора он поступал в вооруженные силы Кубы, Египта, Ливии, Серии, Ирака, Йемена, КНДР и других стран. Впервые в реальных боевых действиях эти системы участвовали в 1973 году во время Арабо-израильской войны, затем применялись в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин ТРК "Луна-М" в войсках разных стран насчитывалось около 750 единиц.

Система залпового огня "Ураган" (1972 - 1993 гг.)

Новая система залпового огня с 1968 года разрабатывалась в тульском ГНПП "Сплав" под кодовым наименованием "Град-3" и снабжалась 20 трубчатыми направляющими. В соответствии с решением Министерства обороны в 1969 году работы по ней перенесли на Пермский артиллерийский завод, где на шасси 135ЛМ построили макетный образец новой 16-зарядной РСЗО. Первый опытный образец пусковой установки 9П140 или боевой машины БМ-27 на новом шасси ЗИЛ-135ЛМП был изготовлен в феврале 1972 года. По завершении государственных испытаний в 1975 году ее серийное изготовление начал осваивать Пермский машиностроительный завод имени В.И. Ленина (с 1991 года - ОАО "Мотовилихинские заводы"). В марте 1975 года РСЗО поступила на вооружение под кодовым обозначением 9К57 "Ураган". Авиатранспортабельная СПУ 9П140 снабжалась трехрядным пакетом из 16 гладкостенных направляющих трубчатого типа диаметром 220 мм с винтовыми П-образными пазами. Его монтировали на платформе, снабженной электрическим приводом механизмов вертикального и горизонтального наведения и поворачивавшейся на угол 240?. С этой установки производилась стрельба различными видами неуправляемых реактивных снарядов серии 9М27 длиной 4,8 - 5,2 м и массой 270 - 280 кг, а также кассетными ракетами дистанционного минирования 9М59 с девятью противотанковыми минами. При использовании боевых ракет такая система обеспечивала дальность поражения от 8,5 до 34 км, причем поражаемая одним залпом площадь достигала 43 гектаров. Время ее перевода из транспортного положения в боевое не превышало трех минут, продолжительность одного залпа - от 8,8 до 20 с. В комплект СПУ входили приборы ночного видения, радиационной разведки, радиостанция Р-123М, стойки для личного оружия. В разных условиях стрельб боевой расчет составлял 4 - 6 человек. Габаритные размеры машины в походном положении - 9630x2800x3225 мм, в боевом - 10 830x3040x5240 мм. Собственная масса незаряженной СПУ - 15,1 т, боевая - 20,2 т. Максимальная скорость по шоссе с полной нагрузкой - 65 км/ч. Запас хода - 500 км.

Пусковая установка 9П140 системы залпового огня 9К57 "Ураган" на базе ЗИЛ-135ЛМП. 1975 год

Для транспортировки и заряжания РСЗО "Ураган" служила ТЗМ 9Т452 на шасси 135ЛМП, параллельно с ней прошедшая весь цикл от разработки до серийного выпуска на Мотовилихинских заводах. Она снабжалась низкобортной цельнометаллической платформой и служила для одновременной транспортировки 16 реактивных снарядов для обеспечения одного запуска, которые помещались на двух подвижных тележках со специальными стойками с круглыми пазами.

Перегрузка ракет на СПУ производилось с помощью собственного складного гидрокрана-манипулятора центрального расположения грузоподъемностью 300 кг с электроприводом рабочих механизмов и откидной площадкой для оператора. Весь процесс перезаряжания занимал не более 15 минут. Расчет ТЗМ составлял три человека, боевая масса - 20 т. Система "Ураган" применялась в основном в Советской Армии и ряде братских стран.

Она принимала участие в военных действиях на Ближнем Востоке, в Афганистане, Чечне и Южной Осетии. После развала СССР этот комплекс остался на вооружении практических всех бывших союзных республик. К настоящему времени их количество оценивается в 1,2 тыс. экземпляров.

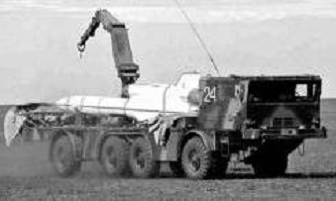

Транспортно-заряжающая машина 9Т452 системы "Ураган" на шасси ЗИЛ-135ЛМП. 1975 год

Серия БАЗ-135МБ (1965 - 1996 гг.)

В отличие от автомобилей ЗИЛ-135ЛМ второе длиннобазное шасси сразу было существенно переделано на Брянском автозаводе и с первых же дней справедливо носило маркировку БАЗ. Его основой являлась опытная машина ЗИЛ-135М с удлиненной кабиной над моторным отсеком, собранная весной 1962 года и изначально рассчитанная на несение пусковой установки берегового ракетного комплекса "Редут". Тем временем, пока он проходил всесторонние испытания, в конце 1963 года вся техническая документация на ЗИЛ-135М была передана в Брянск для организации серийного изготовления. Пока же не завершились испытания и доводки ракет и прототипов комплекса "Редут", в распоряжении брянских конструкторов неожиданно оказалась пара лет, чтобы серьезно переработать московское шасси 135М в более простую, менее дорогую и практичную подвижную базу новых ракетных систем. Так начался первый медленный, но смелый отход от конструктивных концепций Грачева, в котором отразились высокие потенциальные творческие способности СКБ БАЗ создавать не менее оригинальную и совершенную военную автотехнику. На своей первой доработке московского образца, превращенного в практически новый автомобиль БАЗ-135МБ, коллектив брянского СКБ под руководством Р.А. Розова и ведущего конструктора В.И. Левкина решился только на замену двух бензиновых моторов и автоматических коробок передач на один дизель и одну механическую коробку, сохранив все остальные агрегаты от предшественника. Первый прототип 135МБ появился в 1965 году и год спустя поступил в серийное производство, которое продолжалось рекордно долго - в течение 30 лет. В 1966 году автомобиль был принят на вооружение.

Главной конструктивной особенностью машины БАЗ-135МБ грузоподъемностью 9,8 т являлась установка одного более экономичного дизельного двигателя ЯМЗ-238Н V8 (14,87 л, 300 л. с.) и одной механической двухдиапазонной 8-ступенчатой коробки передач ЯМЗ-238. Силовой агрегат оснащался турбонаддувом, предпусковым подогревателем ПЖД-44Б производительностью 38 тыс. ккал/ч, смешанной системой смазки, двумя воздушными и масляными фильтрами, принудительной жидкостной системой охлаждения с одним радиатором и экранированным электрооборудованием напряжением 24 В с одним электростартером. Правда, установка только одного ярославского двигателя все-таки не позволила радикально сократить массу машины: два прежних бензиновых мотора весили на 90 кг меньше, чем один дизель. Он работал с новым сухим двухдисковым сцеплением с периферийными пружинами и гидроприводом с пневматическим усилителем и синхронизированной коробкой передач с механическим управлением. Менее известными новинками были промежуточный одноступенчатый редуктор с принудительно блокируемым межбортовым дифференциалом и одноступенчатая раздаточная коробка с пневматическим управлением и двумя потоками отбора мощности на правую и левую трансмиссии. Бортовые и колесные редукторы, подвески и система подкачки вообще не изменились, а доработанные рулевая и тормозная системы были заимствованы у модели ЗИЛ-135К. Общее число карданных валов сократилось до 11, а рама получила передние и задние сцепные крюки. На машинах использовали новые дисковые колеса с разъемными ободами и камерные шины ИД-159 (16,00 - 20). Высоко приподнятая над моторным отсеком удлиненная 4-местная кабина снабжалась двумя светомаскировочными фарами, откидными защитными экранами окон и двумя рядами посадочных мест, из которых два задних сиденья можно было трансформировать в одно спальное место. При необходимости в ней размещались до шести человек личного состава. Внешне от модели 135М кабина отличалась блоком горизонтальных вентиляционных прорезей на плоской передней панели. Вместе с несущими элементами моторного отсека ее масса достигала 1450 кг. Позади кабины над колесами второго моста помещался один 450-литровый топливный бак. Лонжеронная рама для установки вооружения имела монтажную длину 8725 мм и погрузочную высоту 980 мм.

Серийное длиннобазное шасси БАЗ-135МБ с одним 300-сильным двигателем V8.1966 год

Автомобиль БАЗ-135МБ был приспособлен к эксплуатации в экстремальных дорожных и погодных условиях и к доставке по железной дороге и самолетами Ан-22. При сохранении прежних колесной базы (7600 мм), колеи и дорожного просвета его габаритные размеры существенно не изменились (11 400x2860x3040 мм). Минимальный радиус поворота составил 14,0 м. Снаряженная масса машины возросла на 1,2 т (до 11,7 т), полная допустимая увеличилась до 21,9 т. Максимальная скорость по шоссе достигла 65 км/ч, минимальная - 2 - 4 км/ч. С применением дизеля контрольный расход топлива на скорости 50 км/ч сократился почти вдвое - до 55 л на 100 км, эксплуатационный расход находился в границах 90 - 175 л. Запас хода увеличился до 818 км, максимальная крутизна преодолеваемого подъема - 30?, косогора - 20?, глубина брода - 1,0 м. По сравнению с автомобилями 135ЛМ гарантийный пробег не превышал 10 тыс. км, но срок службы возрос до 6,5 лет.

В начальный период выпуска БАЗ-135МБ его единственным вариантом был прототип 135М1, построенный в 1968 году на шасси 135МБ, но оборудованный приподнятой над моторным отсеком короткой обтекаемой стеклопластиковой кабиной от модели 135ЛМ. Внешне он напоминал первый прототип машины ЗИЛ-135К, а фактически стал развитием народнохозяйственной модели ЗИЛ-135ЛН. До 1969 года автомобиль проходил испытания в северных и южных регионах страны, но не выдержал их, хотя его контрольный расход топлива составлял всего 40 л на 100 км, а максимальная скорость на шоссе достигала 73,5 км/ч. По имеющимся сведениям, "дальнейшие работы с шасси БАЗ-135М1 не проводились", но вполне возможно, что впоследствии оно могло послужить основой паромно-мостовой машины ПММ.

Производство автомобилей-шасси БАЗ-135МБ, напрямую зависевших от выпуска установленных на них систем ракетного вооружения, осуществлялось до конца 1980-х годов, то есть до момента максимальной активизации последнего советского руководства на пути к полному разоружению своей страны. Начавшийся в то же время процесс расширения гаммы 135МБ на опытные специализированные варианты второго поколения был прерван развалом Союза, но потом в середине 1990-х продолжился в паре новых прототипов, пока на смену всем машинам этой серии не стали приходить принципиально новые тактические армейские автомобили марки БАЗ.

Военное применение шасси БАЗ-135МБ

Главным назначением шасси БАЗ-135МБ являлось размещение оборудования пусковых установок серии СПУ-35 берегового ракетного комплекса "Редут", который до сих пор остается на вооружении ВМФ Российской Федерации. В 1970-е годы к нему добавился комплекс беспилотной воздушной разведки "Рейс" ВВС СССР со специальными ТЗМ. Их малоинтенсивная эксплуатация в основном на стационарных позициях при недальних переездах по дорогам с твердым покрытием или на забетонированных территориях военно-морских укрепрайонов и аэродромов, а также хранение в закрытых помещениях формально не требовали ни наличия полного привода и тем более подвески, что позволяло применять такие машины в течение длительного времени, в несколько раз превышающего гарантийный срок. В 1970-е годы на специальных плавающих вариантах шасси 135МБ был разработан уникальный переправочный парк с колесными понтонно-мостовыми машинами ПММ "Волна". Они представляли собой уникальные четырехосные самоходные паромы высокой проходимости, выходившие на уровень лучших зарубежных образцов, но в мирные годы и во времена перестройки применялись только на редких учениях.

Береговой ракетный комплекс 4К44 "Редут" (1965 - 1987 гг.)

Достаточно большие размеры монтажной части рамы позволили сделать шасси БАЗ-135МБ главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных комплексов, заложенные еще в первой машине ЗИЛ-135К. После окончания испытаний и доработок, проводившихся на модели 135М, в 1965 году первые образцы нового мобильного противокорабельного берегового ракетного комплекса (ПБРК)"Редут" ВМФ СССР были собраны на шасси 135МБ. Его мелкосерийная сборка началась со следующего года, а 11 августа 1966-го комплекс был принят на вооружение. Его основой являлась самоходная установка СПУ-35Б, на которой монтировался цилиндрический ТПК длиной 10,5 м, приподнимавшийся в боевое положение на угол 20?. В нем помещалась крылатая ракета П-35Б (4К44Б) диаметром 1 м со сложенными крыльями, длиной 9,5 м и стартовой массой 4400 кг. Она обеспечивала поражение надводных и наземных целей противника на дальностях 25 - 460 км и высотах от 400 м до 7 км. Для оперативной доставки пяти членов экипажа боевой машины к месту пуска служила двухрядная кабина. Габаритные размеры СПУ в транспортном положении составляли 13 500x2860x3530 мм. При боевой массе 21 т она передвигалась по ровным поверхностям со скоростью до 40 км/ч и имела запас хода 500 км. Время перевода СПУ из походного положения в боевое не превышало 1,5 часов, время перегрузки ракеты с ТЗМ занимало 30 минут. Комплекс "Редут" находился в производстве до 1983 года. Он поступал на вооружение различных береговых и островных ракетных подразделений ВМФ до середины 1980-х и находится на вооружении до настоящего времени. Небольшое число таких систем было отправлено в Югославию, Вьетнам, Ирак и Сирию. В 1982 - 1987 годах проводились разработки и испытания модернизированной пусковой системы СПУ-35В комплекса "Редут" с новыми ракетами 3М44 "Прогресс" с улучшенными параметрами, но в ходе перестройки развития она не получила.

Пусковая установка СПУ-35Б берегового ракетного комплекса "Редут" на шасси БАЗ-135МБ. 1967 год

Разведывательный комплекс ВР-3 "Рейс" (1972 - 1989 гг.)

Более распространенной системой, которую монтировали на шасси 135МБ, являлся комплекс воздушной разведки ВР-3 "Рейс" ВВС СССР тактического назначения. Его главной составной частью являлись малогабаритные реактивные дистанционно-пилотируемые летательные аппараты (ДПЛА) многоразового использования с парашютной посадкой. Еще в середине 1960-х годов к проектированию таких самолетов-разведчиков приступило ОКБ А.Н. Туполева. Формальной основой их развития стало ПСМ от 30 августа 1968 года о разработке нового беспилотного комплекса тактической разведки "Рейс" и входивших в его состав пусковой установки, самолета Ту-143 и средств обеспечения. Создание комплекса началось с детального проектирования летающего беспилотного разведчика, первый запуск которого состоялся 1 декабря 1970 года. В полном составе комплекс появился в 1972 году, затем в течение четырех лет проходил государственные испытания. В производство он поступил в 1975-м и через год был принят на вооружение.

Для запуска самолета служила пусковая установка СПУ-143, представлявшая собой укороченный цилиндрический 9-метровый ТПК с углом возвышения 15?, нижней V-образной частью и двумя герметично закрывавшимися крышками. Из него по специальным направляющим запускали самолет-разведчик Ту-143 длиной 8060 мм и стартовой массой 1230 кг. Он развивал максимальную скорость 925 км/ч и мог осуществлять воздушную разведку на дальности 170 - 180 км и на минимальной высоте 100 м. Для его перевозки из хранилища и перегрузки на СПУ служила транспортно-заряжающая машина ТЗМ-143, смонтированная на шасси 135МБ с открытой безбортовой платформой и собственным трехсекционным гидравлическим краном-манипулятором. Помимо своих основных транспортно-перегрузочных функций она служила своеобразным поисково-спасательным автомобилем для обнаружения, погрузки на свою платформу и возращения ДПЛА, вернувшихся с задания. Первая система "Рейс" находилась в производстве до 1989 года. Комплекс служил в основном в Советской Армии, но в нескольких экземплярах поступил в вооруженные силы Чехословакии, Румынии и Сирии.

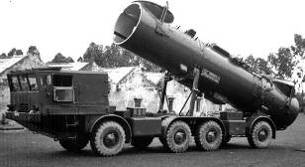

Пусковая установка СПУ-143 беспилотного разведывательного самолета Ту-143 комплекса "Рейс". 1976 год

В 1981 году началась разработка модернизированного комплекса тактической воздушной разведки ВР-3Д "Рейс-Д" с самолетом-разведчиком Ту-243 длиной 8290 мм и взлетной массой 1400 кг. Свой первый полет он совершил в декабре 1987 года. Новый самолет был оборудован несколькими системами наблюдения высокой разрешающей способности и обладал повышенными летными и разведывательными качествами: достигал максимальной скорости 940 км/ч и выполнял свои функции на дальности до 360 км и высоте минимум 50 м. В это же время были построены новые пусковая установка СПУ-243 и транспортно-заряжающая машина ТЗМ-243. После долгих испытаний комплекс "Рейс-Д" в 1994 году был рекомендован к производству и принят на вооружение ВВС Российской Федерации в конце 1990-х.

Транспортно-заряжающая машина ТЗМ-143 комплекса "Рейс" на шасси БАЗ-135МБ. 1976 год

Паромная амфибия ПММ "Волна" (1974 - 1985 гг.)

В истории создания принципиально новой системы самоходных четырехосных колесных паромов с кодовым наименованием "Волна" остается еще множество белых пятен. По общей концепции они являлись непосредственным развитием проекта паромной машины на базе амфибии ЗИЛ-135П со стеклопластиковым корпусом, которую в первой половине 1960-х годов разрабатывали в СКБ ЗИЛ для перспективного самоходного понтонного парка ПМП-А. Еще в феврале 1963 года, в самом начале проектирования, стало ясно, что для этой цели необходимо создание принципиально новой плавающей понтонной машины со специальным более прочным металлическим корпусом. С конца 1960-х всеми разработками таких систем в рамках проектно-конструкторской темы "Волна" занимался коллектив СКБ инженерно-переправочных средств Крюковского вагоностроительного завода (КВСЗ) из украинского города Кременчуг под руководством главного конструктора Е.Е. Ленциуса. В 1974 году там был построен первый прототип колесной понтонно-мостовой машины ПММ (ПММ-1), ставшей основой уникального самоходного понтонного парка СПП.

Официально понтонная амфибия ПММ была создана на КВСЗ с использованием переоборудованного 300-сильного сухопутного шасси БАЗ-135МБ, на котором установили упрощенную кабину от модели ЗИЛ-135ЛМ с плоской передней стенкой, оснащенную фильтровентиляционной системой, двумя люками в крыше, радиостанцией и внутренним переговорным устройством. Более вероятной основой этой машины мог стать опытный вариант БАЗ-135М1, также построенный в Брянске на шасси 135МБ, но уже изначально оборудованный короткой кабиной от модели 135ЛМ. Для установки ракетных систем он не пригодился, и вполне возможно, что именно его приняли за базу ПММ для ускорения и облегчения работ по автомобильной части. Учитывая, что эта амфибия не предназначалась для установления рекордов скорости на плаву, ее более прочный герметизированный цельнометаллический водоизмещающий корпус рамной конструкции снабжался плоскими внешними алюминиевыми панелями, угловатыми очертаниями и открытыми колесными нишами. Движение на воде обеспечивали два гребных винта в подъемных кольцевых насадках с водяными рулями, получавшие крутящий момент открытыми карданными валами от трансмиссии автомобиля. В транспортном положении на верхней палубе корпуса помещались два уложенных друг на друга герметичных алюминиевых понтона с откидными аппарелями, стыковочными приспособлениями и проезжей частью, сходные по общей конструкции с элементами парка ПМП. На плаву при помощи гидроцилиндров они откидывались в разные стороны и вместе с плоской палубой образовывали трехзвенный паром, способный самостоятельно доставлять через широкие водные преграды военную технику массой до 42 т. Время его развертывания из походного положения в боевое составляло 3 - 4 минуты. Снаряженная масса амфибии - 26 т. Максимальная скорость движения по шоссе - 60 км/ч, на плаву - 11,5 км/ч, с полной нагрузкой - до 10 км/ч. На машину ПММ и ее агрегаты коллектив СКБ КВСЗ получил несколько патентов.

Плавающая понтонно-мостовая машина ПММ "Волна" на доработанной базе БАЗ-135МБ. 1974 год

В состав комбинированного самоходного понтонно-мостового парка СПП входили 24 амфибии ПММ с береговыми и переходными звеньями, которые в зависимости от боевых требований можно было оперативно трансформировать в отдельные паромы или использовать для возведения временных ленточных мостовых переправ. При соединении двух или трех паромов образовывались крупные самоходные транспортно-десантные средства грузоподъемностью 84 и 126 т, а из всего комплекта парка в течение 30 - 40 минут предполагалось собирать 50-тонный мост длиной до 260 м.

Паромные амфибии ПММ в составе 42-тонного наплавного моста понтонного парка СПП

Парк СПП был принят на вооружение, но в эксплуатации оказался непрактичным и неприспособленным к выполнению своих основных функций. Важной конструктивной ошибкой машин ПММ являлись ничем не прикрытые ведущие колеса, существенно увеличивавшие сопротивление на плаву и снижавшие управляемость. Повышенная собственная масса паромов и низкая посадка приводили к возрастанию удельного давления на грунт и сокращению проходимости в прибрежной зоне, а их огромные размеры не позволяли передвигаться по дорогам общего пользования и не вписывались в железнодорожные габариты. Кроме того, амфибии ПММ оказались наиболее сложными, крупными и дорогими переправочными средствами, не способными конкурировать с традиционными перевозимыми понтонами. С появлением более тяжелой боевой техники использование парка СПП и машин ПММ вообще стало нецелесообразным. Их выпуск осуществлялся до середины 1980-х годов, а общее число собранных амфибий было рассчитано на комплектование одного набора СПП. До настоящего времени амфибии ПММ остаются на вооружении.

Шасси БАЗ-135МБ второй серии (1980 - 1995 гг.)

Только по истечении 15 лет стабильного изготовления базового шасси БАЗ-135МБ в Брянске началось проектирование модернизированного транспортного варианта 135МБК, относившегося уже ко второй серии. Его предполагалось использовать с прицепами как транспортер тяжелых военных грузов и инженерного оборудования. С приходом перестройки и после развала СССР эти работы были прерваны, но для спасения уже отлаженного и получившего некоторое распространение в войсках шасси 135МБ в первой половине 1990-х годов появилось новое опытное шасси 135МБЛ, ставшее еще одной неудачной попыткой приспособить его под монтаж тяжелого понтонно-мостового парка.

БАЗ-135МБК (1980 - 1986 гг.) - специальный многоцелевой транспортный автомобиль на шасси 135МБ с увеличенной до 12,1 т грузоподъемностью, приспособленный к перевозке тяжелыми самолетами и буксировке прицепных систем полной массой до 12 т в составе автопоездов, весивших до 37,5 т. Снабжался прежней кабиной без защитных экранов и цельнометаллической грузовой платформой с внутренними размерами 7696x2586 и высотой стальных откидных бортов по 1,4 м. Единственными существенными конструктивными нововведениями являлись обычные карданные валы в приводе управляемых колес вместо прежних шарниров равных угловых скоростей и установка лебедки с тяговым усилием 12 тс и 50-метровым тросом. Кроме того, на автомобиле стояли два топливных бака общей вместимостью 600 л, что позволило довести запас хода одиночной машины до 1100 км, в составе автопоезда - до 822 км. Применение новых широкопрофильных шин 1200x500-508 повысило тягово-сцепные качества, но привело к уменьшению дорожного просвета до 385 мм. По сравнению с моделью 135МБ этот вариант имел увеличенную на 400 мм длину, ширину - 3,0 м и высоту по кабине - 2880 мм. Снаряженная масса составляла 13,0 т, полная - 25,5 т. БАЗ-135МБК развивал скорость на шоссе 60 км/ч и в составе груженого автопоезда - 50 км/ч, причем контрольный расход топлива достигал 73 л на 100 км. Автомобиль проходил приемочные испытания в 21 НИИИ, но на вооружение не поступил. В 1980-е годы на его базе построили опытную партию народнохозяйственных 8,5-тонных бортовых машин 135МБП с многоцелевой низкобортной металлической платформой, также не получивших распространения.

Многоцелевой 12-тонный транспортный автомобиль-тягач БАЗ-135МБК с лебедкой. 1985 год

Спецшасси БАЗ-135МБЛ для перевозки раскладных понтонов мостового парка ПП-91.1995 год

БАЗ-135МБЛ (1993 - 1995 гг.) - специализированный вариант транспортного автомобиля 135МБК, предназначенный для перевозки элементов перспективного понтонно-мостового парка ПП-91 производства Навашинского машиностроительного завода. Он был принят на вооружение в 1992 году и служил для наведения переправ грузоподъемностью 60 - 120 т с шириной проезжей части до 13,8 м. В нем применяли раскладные металлические понтонные звенья размерами 7360x8280 мм со съемными щитами-волноотражателями и дизельные 225-сильные буксирно-моторные катера БМК-225 с двумя гребными винтами. Изначально парк ПП-91 проектировался для установки на грузовики КрАЗ-260Г, но с образованием независимой Украины их применение стало нецелесообразным, и потому появилась идея использования новой машины серии 135МБ. Так появилось спецшасси 135МБЛ с 12-тонной лебедкой, дополнительно оборудованное подъемной перегрузочной платформой с катками для сбрасывания на воду и подъема понтонных звеньев и буксирных катеров. В таком виде два опытных образца БАЗ-135МБЛ проходили испытания на полигоне 21 НИИИ, но на вооружение приняты не были и никогда не выпускались. Этой оригинальной, но бесперспективной машиной завершилась долгая история всего 135-го семейства, на смену которому уже проектировали новые армейские автомобили.

3. Семейство "Основа"/"Вощина"

По заданию Министерства обороны в марте 1971 года СКБ БАЗ под руководством главного конструктора И.Л. Юрина приступило к созданию принципиально новых видов унифицированных четырехосных дизельных автомобилей и шасси второго после 135-й серии поколения, за которым в 1980-е годы пришли машины третьего поколения. Все они проектировались в рамках заводской опытно-конструкторской разработки "Основа" и составили одноименное военное семейство, часть которого в военных документах носила кодовое обозначение "Вощина". Входившие в их состав машины до середины 1990-х годов выпускались в нескольких сухопутных и плавающих исполнениях различного назначения, обладавших существенно повышенными тактико-техническими показателями по мощности (400 - 420 л. с.), грузоподъемности (12 - 17 т), габаритам, проходимости, быстроходности, экономичности и общей эффективности. Впервые на них были упразднены последующие важнейшие конструктивные принципы Грачева. Все автомобили получили сближенные передние и задние пары ведущих односкатных колес, в том числе четыре передних управляемых, а также независимую рычажно-торсионную подвеску всех колес, но легендарная бортовая схема трансмиссии сохранялась на них до выпуска последней машины этого семейства.

Со вторым поколением "Основа", принятым на вооружение в 1980 году, в программу вошли принципиально новые плавающие машины со стальными водоизмещающими корпусами и унифицированные с ними классические рамные сухопутные автомобили. На последних монтировали в основном прежние переделанные 4-местные угловатые стеклопластиковые кабины, вынесенные на передний свес рамы и установленные перед моторным отсеком. Лишь на опытных машинах третьего поколения "Основа-1" они уступили место опытным полностью металлическим конструкциям. Если на шасси первой гаммы "Основа" использовался один 400-сильный двигатель танкового типа с гидротрансформатором и остальными механическими узлами, то автомобили семейства "Основа-1" образца 1989 года вновь получили два 210-сильных силовых агрегата и основные агрегаты от серийных грузовиков КамАЗ. Лишь в 1994 году на машинах второй серии "Основа-1" им на смену вновь пришел один 300-сильный дизель ЯМЗ с комплектом ярославских механических агрегатов. Столь частые замены двигателей не привели к каким-либо существенным изменениям принципиальной конструкции других систем автомобилей, хотя все они были модернизированы и усилены. На всех членах семейств "Основа" и "Основа-1" остались прежние рулевой механизм с двумя гидронасосами и двумя гидроусилителями, негерметизированные барабанные тормоза с приводом от двухконтурной пневмогидравлической системы, однопроводное 24-вольтное экранированное электрооборудование и система изменения внутреннего давления в шинах с единым диапазоном регулирования (1,0 - 4,0 кгс/см²). В комплектацию кабин и отсеков управления всех версий входили тепло - и звукоизоляция, фильтровентиляционная установка, независимый отопитель, приборы ночного видения, дегазационный набор, светомаскировочные средства, система пожаротушения, прожектор, поисковая фара и огнетушитель. Все варианты снабжались двумя 300-литровыми топливными баками и бездисковыми колесами с широкопрофильными камерными шинами ВИ-3 (1300x530-533), были приспособлены для эксплуатации в экстремальных условиях и к перевозке по железной дороге и транспортными самолетами Ил-76 или Ан-22, имели повышенные гарантийный пробег и общий срок эксплуатации.

Второе поколение "Основа" составили две базовые 12-тонные машины принципиально разной конструкции и с различной величиной колесной базы, ставшие важными перспективными новинками в программе БАЗа. Плавающее корпусное шасси БАЗ-6944 впервые получило несущий сварной цельнометаллический корпус и впоследствии в среде посвященных прославилось установленной на нем ракетной системой "Ока". Второй неплавающий автомобиль-шасси 6950 рамной конструкции можно считать перекомпонованным, чуть удлиненным и усиленным вариантом модели 135ЛМ с модернизированной стеклопластиковой кабиной от БАЗ-135МБ пониженного расположения. На обеих версиях применялся двигатель УТД-25 с двойной системой запуска, работавший с трансмиссией, представлявшей собой комбинацию прежних агрегатов - гидротрансформатора и типового набора остальных механических узлов, включая все системы бортовых передач. Машины были рассчитаны на эксплуатацию при температурах от - 45 до +50? С, при влажности 98%, повышенной запыленности окружающего воздуха и в горных условиях на высоте до 3000 м над уровнем моря. Их гарантийный пробег составлял 20 тыс. км, максимальный срок службы - 5 лет.

Прототип 12-тонного плавающего шасси БАЗ-6944 с несущим стальным корпусом. 1979 год

Первая серия третьего поколения, некоторые составные части которой были приняты на вооружение в 1989 году, являлась наиболее обширной и разнообразной. Ее разработка осуществлялась во второй половине 1980-х годов под руководством главного конструктора Ю.И. Мосина. В заводской документации она имела обозначение "Основа-1", но военные присвоили ей собственный индекс "Вощина", который затем носила вся последующая военная продукция БАЗ вплоть до середины 1990-х. Несмотря на явный прогресс, силовая установка этих автомобилей оставляла желать лучшего, являясь олицетворением возврата к уже устаревшей двухмоторной схеме. Она состояла из двух двигателей КамАЗ по 210 л. с. и основных механических элементов трансмиссии, также заимствованных от камских грузовиков. В 1980-е годы их вынужденно продолжали считать верхом совершенства, а Министерство обороны заодно решило сэкономить на них за счет применения узлов недорогой серийной продукции. Развитием амфибии БАЗ-6944 в этой гамме стало плавающее корпусное шасси 69441, на котором планировалось смонтировать новую ракетную систему. Его оригинальным вариантом являлась внешне такая же машина 69481 с водоизмещающим корпусом повышенной грузоподъемности, но предназначенная только для применения на суше. Большие надежды военные возлагали на модернизированное 14-тонное сухопутное шасси 69501, для которого был разработан шлейф кузовов и спецнадстроек, и на принципиально новый короткобазный артиллерийский тягач 6953 для буксировки тяжелых орудий. К специальным опытным разработкам относились бортовой автомобиль 69502 с вынесенной вперед полностью металлической кабиной увеличенного объема и сходное с ним самое грузоподъемное во всем семействе 17-тонное шасси 6954, разработанные в 1990 году под руководством главного конструктора В.П. Трусова. Все новые сухопутные версии могли эксплуатироваться при температуре до - 50? С и кратковременно работать на высоте 4650 м, обладали в 1,5 раза более высоким гарантийным пробегом (30 тыс. км) и вдвое увеличенным сроком службы - 10 лет. Огромным надеждам на оснащение Советской Армии столь совершенной автотехникой не было суждено сбыться. В результате вся эта гамма считается одновременно наиболее перспективной и самой несчастливой. Практически все входившие в нее автомобили остались в опытных образцах или были собраны небольшими партиями: появившиеся в самый разгар пацифистских настроений в советской верхушке, они уже не могли вообще на что-либо рассчитывать. К тому времени приток военных заказов прекратился, и завод оказался на грани банкротства. Столь грустную ситуацию усугубил самый совершенный сверхточный ракетный комплекс "Ока" на шасси БАЗ-6944, который "случайно" попал в Договор о ликвидации РСМД и затем был подобострастно уничтожен.

Вопреки пессимистическим прогнозам, в трудном 1994 году появилась коротенькая вторая серия третьего поколения четырехосных машин семейства "Основа-1". Скорее всего, ее создатели не рассчитывали на скорое применение их в войсках, но к тому времени случились серьезные и неожиданные изменения в составе основных поставщиков силовых агрегатов, и брянским конструкторам следовало срочно перестраиваться в изменившейся обстановке. Иными словами, в середине апреля 1993 года сгорел моторный цех КамАЗа, и СКБ БАЗ пришлось вернуться к своим истокам, когда на шасси 135МБ впервые появился 300-сильный дизель ЯМЗ-238Н. Когда же его переставили на шасси 69501 и 6953, в программе появились новый армейский бортовой вариант 69506 и модернизированный артиллерийский тягач 69531 с механическими агрегатами трансмиссии и всё теми же легендарными бортовой системой передачи мощности и стеклопластиковой кабиной. С окончанием военных испытаний и приемки новой техники история перспективного поколения "Основа" закончилась, а незадолго до того завершился советский период творчества конструкторов СКБ Брянского автозавода. Небольшое количество машин семейства "Основа", чудом успевших попасть в Вооруженные Силы СССР, было снято с вооружения Российской Армии Постановлением Совмина от 11 сентября 1998 года.

Настоящие известность и признание самоотверженного труда коллектива Брянского автозавода в неимоверно трудных для отечественной военной автотехники условиях пришли только в 2000-е годы, но этот период уже выходит за рамки книги.

Серия плавающих шасси БАЗ-6944 (1979 - 1989 гг.)

Первая же машина семейства "Основа" оказалась наиболее востребованной и самой известной во всем новом брянском поколении: с самого начала она была рассчитана на установку совершенно секретного ракетного комплекса "Ока", впоследствии неожиданно получившего широкую огласку. Прототипы оригинального плавающего четырехосного автомобиля-шасси БАЗ-6944 с полезной нагрузкой 12 т были разработаны ведущим конструктором В.Т. Авершиным и собраны в 1979 году. На следующий год машину приняли на вооружение и приступили к ее мелкосерийному изготовлению. Главной особенностью амфибии являлся несущий герметизированный цельнометаллический корпус с открытыми надколесными нишами, обладавший высокой технологичностью и собиравшийся на специальном производстве БАЗа. В нем имелись три отсека - переднее отделение управления (кабина) для экипажа из четырех человек с входным люком в крыше и тремя лобовыми окнами, задний грузовой (монтажный) отсек с открытым верхом и средний моторный с вынесенными на крышу воздухозаборными кожухами. В нем помещался четырехтактный безнаддувный дизельный двигатель УТД-25 V8 (21,2 л, 400 л. с.) с углом развала цилиндров 120?, выпускавшийся заводом "Барнаултрансмаш". Он снабжался непосредственным впрыском топлива, закрытой циркуляционной системой смазки с сухим картером, двухступенчатым инерционным воздушным фильтром, принудительной системой жидкостного охлаждения с одним радиатором, предпусковым подогревателем ПЖД-600 (55 тыс. ккал/ч) и системой запуска от электростартера или от баллонов со сжатым воздухом. Для этого шасси совместно с НАМИ была создана специальная трансмиссия - так называемая диапазонная гидропередача (ДГП), состоявшая из одноступенчатого гидротрансформатора и механической 5-ступенчатой коробки передач от трехосного шасси БАЗ-5921. С целью повышения экономичности на первых образцах она снабжалась механизмом блокировки гидротрансформатора для перевода его в режим гидромуфты, что приводило к поломкам ведущего вала. Справиться с этой проблемой не удалось, и в результате на серийных шасси блокиратор просто не устанавливали, а на последующих автомобилях семейства "Основа" ДГП вообще не применялась. В трансмиссию входили также однодисковое сцепление с автоматическим управлением, двухступенчатая раздаточная коробка с одним межбортовым и межтележечным дифференциалом, коробки отбора мощности на электрогенератор и гидронасос, усиленные бортовые передачи и новые колесные редукторы.

Для привода двух водометных движителей в трансмиссию были введены еще два дополнительных редуктора. Управление на плаву осуществлялось заслонками водометов и отклонением четырех передних колес.

Подвеска каждого колеса оснащалась гидроамортизаторами двойного действия и обеспечивала максимальный ход в пределах 220 мм. В отсеке управления и в грузовой части стояли три водооткачивающих насоса производительностью по 120 л/мин. Вместе с БАЗ-6944 в первую серию входила унифицированная с ним опытная трехосная амфибия БАЗ-5947, а с 1986 года разрабатывался пробный образец шасси 6944 с газотурбинным силовым агрегатом ГАЗ-9021-03 и штатной трансмиссией.

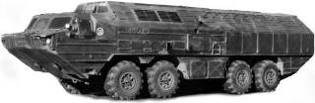

Серийное 400-сильное корпусное шасси БАЗ-6944 для ракетного комплекса "Ока". 1983 год

По сравнению с машинами сходной серии 135ЛМ колесная база БАЗ-6944 возросла до 6500 мм и имела обновленный вид - 1500+3500+1500 мм. Колея увеличилась до 2513 мм. Габаритные размеры составили - 11 700x3130x2710 мм, дорожный просвет под мостами - 480 мм. Минимальный радиус поворота на суше - 11,3 м, на воде - 14,5 м. Снаряженная масса автомобиля - 17,0 т, полная допустимая - 29,4 т. Максимальная скорость по шоссе без груза - 70 км/ч, с полной нагрузкой - 65 км/ч, на плаву - 8,0 км/ч. Контрольный расход топлива - 50 л на 100 км, эксплуатационный - в границах 85 - 190 л. Максимальный запас хода - 1160 км. На суше шасси преодолевало продольные подъемы крутизной 30?, боковой крен в 20? и 1,5-метровый ров.

В начальной стадии разработки и изготовления базовые шасси БАЗ-6944 успешно прошли полный цикл заводских и государственных испытаний, в том числе в составе нового оперативно-тактического ракетного комплекса (ОТРК)"Ока", который стал их единственным предназначением. Военная служба уникальной амфибии БАЗ-6944 и системы "Ока" оказалась слишком короткой: в конце 1980-х годов по Договору о ликвидации РСМД обе были уничтожены, но несколько машин серии 6944 сохранились в российских и зарубежных музеях. Незадолго до этих событий на Брянском автозаводе подготовили к производству модернизированное плавающее шасси БАЗ-69441 для нового ракетного комплекса "Ока-М", но о постановке его на вооружение речи уже не шло.

Ракетный комплекс "Ока" (1979 - 1987 гг.)

Уникальный автономный ОТРК 9К714 "Ока" повышенной точности разрабатывался в коломенском СКБ-221 для замены комплекса 9К72 на шасси МАЗ-543. Благодаря своему плавающему шасси он обладал способностью передвигаться не только по пересеченной местности, но и форсировать достаточно широкие водные преграды, имел высокоэффективное особо точное вооружение и был практически недосягаем для ПВО противника. Комплекс снабжался несколькими типами твердотопливных ракет серии 9М714 длиной 7,3 - 7,5 м и стартовой массой 4,4 - 4,6 т с углепластиковыми корпусами, обычной фугасной боеголовкой или ядерной мощностью до 50 Кт. При дальности стрельбы с разными головными частями в пределах 300 - 400 км они обеспечивали сверхвысокую для того времени точность поражения - 350 м, причем головка самонаведения имела отклонение от цели в пределах всего лишь 30 м. Скорость полета ракет многократно превышала звуковую. Их первые пуски состоялись в 1976 году, через три года появилась не менее оригинальная СПУ 9П71 на автомобиле БАЗ-6944, и в 1983 году комплекс "Ока" приняли на вооружение.

Шасси 6944 для СПУ 9П71 дополнительно снабжалось четырьмя гидравлическими домкратами и более высоким полностью закрытым грузовым (ракетным) отсеком с пологими боковыми и задним скосами. На его крыше размещались узкие продольные створки, которые при помощи гидроцилиндров приподнимались и сдвигались в разные стороны, освобождая место для подъема направляющей с ракетой в стартовое положение. Для питания бортовой электрической аппаратуры и гидросистем в трансмиссии шасси была предусмотрена установка коробок отбора мощности на дополнительный электрогенератор и гидронасос. Кроме того, в целях обеспечения полной автономности, над третьим мостом помещался вспомогательный дизельный агрегат, приводивший гидронасос. В аварийной ситуации для открывания створок и подъема ракетной направляющей применялся ручной насос. Боевой расчет состоял из трех человек и размещался в передней кабине управления. Использование такого оригинального спецшасси позволило довольно просто разрешить важные проблемы, связанные с обеспечением маскировки ракетной системы, скрытностью ее перемещений и дезориентированием потенциального противника. Все предстартовое и пусковое оборудование, заправленная ракета, средства связи, система прицеливания и испытательное оборудование были скрыты от посторонних глаз внутри закрытого корпуса-фургона, и все подготовительные операции производились в режиме абсолютной секретности. Время перевода СПУ из транспортного положения в боевую готовность не превышало пяти минут, а ракета поднималась в вертикальное положение за 20 с до пуска. Длина и ширина установки 9П71 не отличались от параметров шасси 6944, и только высота была на 290 мм больше. В результате ее общий силуэт и внешность практически не отличались от базового шасси, поэтому с первого взгляда было невозможно отличить пустой автомобиль от мощной боевой системы. Для ТЗМ 9Т230 применялся такой же корпус, но без створок, у которого открытый грузовой отсек с двумя готовыми к пуску ракетами закрывался брезентовым верхом. Их перегрузка осуществлялась с помощью складного 5-тонного гидрокрана, расположенного в передней части отсека и получавшего масло под давлением от гидронасоса шасси. При этом длина ТЗМ полной массой около 30 т по сравнению с шасси увеличилась всего на 100 мм, а высота - на те же 290 мм, что также делало ее малоприметной. Опытные образцы обеих машин собрали на заводе "Баррикады", а в дальнейшем их комплектацией занимался Петропавловский завод в Казахстане. До 1987 года он собрал 108 мобильных СПУ и 88 ТЗМ. Они поступали в основном в Советскую Армию и в ряд стран Варшавского договора.

Пусковая установка 9П71 оперативно-тактического комплекса 9К714 "Ока". 1983 год

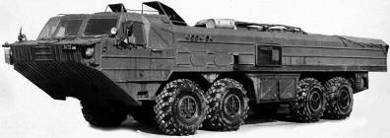

Транспортно-заряжающая машина 9Т230 комплекса "Ока" на шасси БАЗ-6944.1986 год

По своим революционным техническим решениям ОТРК "Ока" не имел аналогов в мире, а в военных кругах считался жизненно важным для поддержания обороноспособности СССР, являлся негласной национальной гордостью и олицетворением превосходства над Западом. Но вскоре после его создания в стране разразилась перестройка.7 декабря 1987 года первый и последний советский президент М.С. Горбачев в условиях показного дружелюбия и открытости подписал со своим заокеанским коллегой Рональдом Рейганом Договор о ликвидации РСМД, в целом сокращавший для Советского Союза угрозу американских средств передового базирования. В его первоначальный вариант комплекс "Ока" не входил, так как не соответствовал критериям Договора и не должен был попасть под сокращение. Однако специалисты США и НАТО откровенно боялись новых ракетных систем, разработка которых в США потребовала бы вложения сотен миллиардов долларов. Используя слабую осведомленность высшего советского руководителя в военных делах и его самоотверженное желание угодить Западу, в последний момент комплекс "Ока" по настойчивой инициативе США внесли в текст соглашения. Нашему бывшему президенту оставалось только доставить очередное удовольствие американцам и "подмахнуть" Договор, не согласованный со своими советниками и специалистами. В военных кругах СССР столь опрометчивый поступок Горбачева вызвал шок, и до сих пор в личном общении бывшие советские офицеры оценивают это событие как изысканное предательство, добавляя к нему прочие более хлесткие непечатные выражения. В 1988 - 1989 годах в нашей стране были уничтожены 102 пусковые установки и более 200 ракет системы "Ока", а с ними - практически все шасси БАЗ-6944. В бывших соцстранах они оставались на вооружении до 2003 года.

Еще в 1982 году, параллельно с внедрением системы "Ока", началась разработка фронтового ОТРК "Ока-М" для монтажа на новый 13-тонный плавающий автомобиль БАЗ-69441 с герметичным водоизмещающим корпусом. Вместе с ним проектировался также вариант "Ока-У" на сходном неплавающем шасси БАЗ-69481. Разработкой шасси 69441 занимался ведущий конструктор С.Н. Шалавасов под руководством нового главного конструктора Ю.И. Мосина.

По общей концепции автомобиль не отличался от предшественника 6944, но относился уже к первой серии третьего поколения "Основа-1" и потому вновь получил двухмоторную компоновку с двумя потоками мощности на колеса и на водометы. На нем устанавливали два дизельных двигателя КамАЗ-740 мощностью по 210 л. с., две коробки передач и уже известную цепочку бортовых систем.

Вторым нововведением стала вспомогательная рама лестничного типа из профилей Z-образного сечения с поперечинами, вваренная в основание корпуса. К ней крепили передние и задние буксирные приспособления и швартовочные скобы. В комплектацию машины вошла автоматическая система пожаротушения "Роса-2".

Опытное 13-тонное плавающее шасси БАЗ-69441 для ракетного комплекса "Ока-М". 1987 год

Снаряженная масса шасси 69441 возросла до 18,0 т, полная достигала 31,4 т. Габаритные размеры составили 12 000x3130x3100 мм, радиус поворота на суше увеличился до 13,5 м. Скорость передвижения на шоссе осталась прежней (70 км/ч), средняя скорость на плаву - 9,0 км/ч с максимумом до 9,7 км/ч. Контрольный расход топлива - 60 л на 100 км, эксплуатационный - до 200 л. С увеличением собственной массы запас хода снизился до 967 км.

Прототип шасси БАЗ-69441 появился в 1987 году, на следующий год успел пройти цикл государственных испытаний и в 1989-м официально поступил на вооружение под военным кодом "Вощина". Между тем смертный приговор, вынесенный в далекой Америке комплексу "Ока", заставил заморозить все дальнейшие разработки и по системе "Ока-М". Формирование для нее СПУ и ТЗМ завершено не было. В результате, вместо постановки на производство, перспективное шасси 69441 в один миг превратилось в опытный образец, и все работы по нему пришлось прекратить.

Сухопутные шасси серии БАЗ-6950 (1976 - 1999 гг.)

Одновременно с разработкой плавающего шасси 6944 в 1970-е годы в Брянске проектировали унифицированное с ним "обычное" неплавающее шасси семейства "Основа" для транспортировки военного оборудования, давшее жизнь самой обширной сухопутной гамме 6950. Работы в этом более отлаженном направлении продвигались быстрее, чем по амфибиям, и потому уже в 1976 году появился первый прототип 12-тонного бортового автомобиля БАЗ-6952. В то время доработка обновленной стеклопластиковой кабины еще не завершилась, поэтому на нем смонтировали металлическую кабину от тягача МАЗ-537. Вариант 6952 оснащался большинством агрегатов для будущих военных машин БАЗ и послужил подвижной лабораторией как для сухопутного семейства 6950, так и для плавающих версий 6944. В 1977 - 1979 годах он был собран небольшой пробной партией, в которую входили бортовые версии и шасси со специальными опытными кузовами-фургонами военного и гражданского назначения. До 1980 года они проходили приемочные испытания в 21 НИИИ, открывшие дорогу серийной модели 6950.

Пробное 12-тонное шасси БАЗ-6952 с кабиной от МАЗ-537 и опытным кузовом-фургоном. 1977 год

БАЗ-6950 (1979 - 1987 гг.) - многоцелевое базовое сухопутное шасси, унифицированное по агрегатам с плавающим вариантом БАЗ-6944 и предназначенное для доставки по всем видам дорог и по местности крупногабаритных грузов массой до 12 т и монтажа военного оборудования. Его разработкой в рамках темы "Основа" под руководством И.Л. Юрина занимался ведущий конструктор А.С. Коптюх. Первый прототип появился в 1979 году, автомобиль принят на вооружение в 1980-м и затем собирался в течение семи лет. В отличие от амфибии, он снабжался мощной сварной лонжеронной рамой и вынесенной вперед стеклопластиковой теплоизолированной 2-дверной кабиной с обратным наклоном трех обогреваемых лобовых окон, подрессоренным сиденьем водителя, автономным отопителем ОВ-65Г, люком в крыше и характерным овальным вентиляционным лючком в центре плоской передней стенки. За кабиной размещались моторный отсек и цельнометаллическая бортовая платформа. Общая конструкция механических агрегатов соответствовала модели 6944, за исключением характерных агрегатов и узлов амфибии. На БАЗ-6950 также применялись 400-сильный дизель УТД-25, трансмиссия с гидротрансформатором и 5-ступенчатой коробкой передач и независимая подвеска. Важными отличиями от плавающего варианта являлись удлиненная до 6800 мм колесная база (за счет увеличения расстояния между средними мостами на 300 мм) и уменьшенные длина и ширина (10 800 и 3080 мм) при высоте по кабине - 2910 мм.

До 465 мм сократился также дорожный просвет под мостами, снаряженная масса - до 16,0 т, но максимальная скорость без груза увеличилась на 5 км/ч (до 75 км/ч) при сохранении расхода топлива и соответственно - запаса хода. Без подготовки сухопутное шасси могло преодолевать брод глубиной 1,3 м.

Специально для него Московский опытно-экспериментальный завод специализированных автомобилей (МОЭЗСА) разработал обитаемый каркасно-металлический кузов-фургон СКН-6950 "Родинка" с широкими боковыми скосами для размещения комплексов управления. Тем не менее машина 6950, выпускавшаяся мелкими сериями, не успела получить достаточного распространения в армии.

Единственной специальной системой на ней являлся пункт управления МП06 автоматизированного комплекса управления зенитно-ракетной бригадой 9С52 "Поляна-Д4", испытанный в 1985 - 1986 годах и поступивший на вооружение в 1986-м. Проект автоматизированной системы управления войсками "Маневр" на этой базе остался неосуществленным.

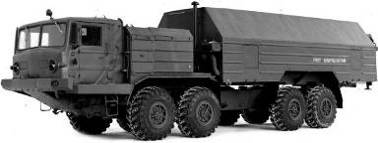

Многоцелевое 400-сильное шасси БАЗ-6950 с пластиковой кабиной и кузовом СКН-6950.1979 год

БАЗ-69501 (1985 - 1993 гг.) - модернизированное многоцелевое специальное шасси для монтажа более тяжелого оборудования, вооружения и военной техники массой до 14 т, предназначенное для замены модели 6950. Важнейшей технической причиной его создания являлись существенные недостатки танкового двигателя УТД-25 (низкий моторесурс, плохая приспособленность к работе при пониженных температурах и др.), а также появление сравнительно недорогих и надежных автомобильных дизелей КамАЗ массового изготовления. Решение о переходе на эти силовые агрегаты было принято в Министерстве обороны в августе 1985 года, что привело к созданию первых модификаций предыдущих сухопутных машин 6950 и амфибии 6944, возглавивших семейство "Основа-1" ("Вощина"). Первоосновой будущего шасси 69501 был макетный прототип 6950М, разработанный ведущим конструктором В.И. Синакиным под руководством Ю.И. Мосина и изготовленный в декабре 1985-го. Летом следующего года он успешно завершил заводские пробеговые испытания до Памира и обратно, затем прошел приемочные военные тесты. После доработок вариант 69501 был рекомендован к производству и принят на вооружение в 1989 году. Его изготовление началось в июле 1988-го и завершилось в 1993-м, когда поставки моторов с КамАЗа прекратились. Впоследствии многочисленные производные варианты этого шасси изготовляли в единичных экземплярах или мелкими сериями под заказы Минобороны и для гражданских нужд до конца 1990-х.

По агрегатной базе шасси БАЗ-69501 было унифицировано с плавающей машиной 69441 и оснащалось всеми атрибутами сухопутного средства транспорта от модели 6950. Его силовая схема представляла две параллельные системы привода от серийных грузовиков КамАЗ-5320 с устройствами синхронизированного управления, дополненные двумя оконечными цепочками бортовых передач. Каждая из них включала дизельный двигатель КамАЗ-740 V8 (10,85 л, 210 л. с.) с предпусковым подогревателем и электростартерным запуском, сухое двухдисковое сцепление, механическую синхронизированную 5-ступенчатую коробку передач КамАЗ-14, двухступенчатую раздаточную с блокируемым дифференциалом и две одноступенчатые коробки отбора мощности (на 35 и 82 л. с.). Усиленная сварная рама снабжалась лонжеронами П-образного сечения. Кабина оборудовалась более эффективной фильтровентиляционной установкой ФВУА-100, дегазационным комплектом ИДК-1 и прибором ночного видения ПНВ-57Е. Все остальные агрегаты и узлы в целом не отличались от предшественника БАЗ-6950. В транспортном исполнении автомобиль снабжался цельнометаллической бортовой платформой, а для монтажа оборудования служила открытая часть рамы с монтажной длиной 6,7 м и погрузочной высотой 1115 мм. При сохранении той же колесной базы (6800 мм) общие габариты БАЗ-69501 почти не изменились (11 040x3127x2970 мм). Дорожный просвет сократился до 455 мм, радиус поворота увеличился до 13,5 м. Снаряженная масса составила 17,5 т, полная - 31,9 т. Максимальная скорость - 70 км/ч. Контрольный расход топлива - 60 л на 100 км, эксплуатационный - от 80 до 180 л. Запас хода - 967 км. Остальные параметры не изменились.

Бортовое 14-тонное шасси БАЗ-69501 с двумя 210-сильными дизелями КамАЗа. 1989 год

Варианты шасси серии 69501

Первое базовое шасси БАЗ-69501 появилось в убийственные для советского ВПК времена перестройки, что свело на нет все перспективы его дальнейшего применения в Советской Армии и до минимума сократило создание военных вариантов. Все они появились уже в 1990-е годы в опытных образцах и представляли собой как менее грузоподъемное шасси 69502 с металлической кабиной, так и принципиально новый одномоторный вариант 69506, послуживший идейной основой будущих армейских машин БАЗ. С другой стороны, к концу 1980-х годов в программе Брянского завода стали превалировать народнохозяйственные или коммерческие версии четырехосной военной автотехники, за счет которых предприятие старалось не просто выжить, а остаться в ряду важнейших поставщиков наиболее совершенных полноприводных автомобилей. Некоторые из них тоже находили применение в военном деле.

БАЗ-69502 (1990 - 1991 гг.) - опытный образец специального длиннобазного бортового шасси грузоподъемностью 13,3 т, унифицированного с шасси 69501 и предназначенного для монтажа тяжелого оборудования и вооружения. Эта была последняя новая армейская машина, которая подвела черту под советским периодом деятельности СКБ БАЗ. Ее разработали в 1990 году под руководством В.П. Трусова в рамках семейства "Основа-1" ("Вощина"). При сохранении всех агрегатов своего предшественника она впервые получила принципиально новую закрытую 4-местную каркасно-металлическую кабину с повышенной стойкостью к воздействию поражающих факторов ядерного взрыва, задним наклоном трех лобовых стекол, боковыми лестницами и двумя люками в крыше для посадки экипажа (вместо боковых дверей). Вторым отличием являлась удлиненная до 7000 мм колесная база (1500+4000+1500 мм), что привело к увеличению всех весовых и размерных параметров. Снаряженная масса возросла до 18,5 т, полная - до 32,2 т, дорожный просвет - 470 мм, радиус поворота - 15,0 м. Габаритные размеры составили 11 300x3080x3050 мм. По сравнению с машиной 69501 длина переднего свеса увеличилась с 2760 до 3025 мм. При этом монтажная длина рамы, скорость, расход топлива и все остальные эксплуатационные данные остались неизменными. Еще в процессе проектирования это шасси планировалось использовать как сухопутный вариант пусковой установки ОТРК "Ока", а после принятия решения об его уничтожении на нем предполагалось смонтировать СПУ и ТЗМ новой оперативно-тактической системы 9К720 "Искандер". С крушением СССР все эти планы развалились.

Удлиненное шасси БАЗ-69502 с металлической кабиной и входными люками на крыше. 1990 год

БАЗ-69506 (1994 - 1995 гг.) - опытное специальное сухопутное бортовое шасси грузоподъемностью 14,0 т для монтажа вооружения и военной техники. Также было построено под руководством Трусова, но относилось уже к последней второй серии семейства "Основа-1". Его появление в явно не подходящий момент демократических преобразований было связано с поиском будущей перспективной замены машине БАЗ-69501 с двумя камскими моторами. После разрушительного пожара на моторном отделении КамАЗа поставки силовых агрегатов прекратились, поэтому в Брянске вновь решили вернуться на много лет назад, когда на шасси БАЗ-135МБ монтировали один ярославский дизель. Так автомобиль БАЗ-69506 с прежней стеклопластиковой кабиной получил 300-сильный двигатель ЯМЗ-238Н с турбонаддувом и новым предпусковым подогревателем ПЖД-30 (26 тыс. ккал/ч), одну 8-ступенчатую коробку передач и раздаточную с симметричным дифференциалом и двухступенчатым редуктором отбора мощности на вспомогательное оборудование. Максимальная скорость машины по шоссе снизилась до 60 км/ч. При использовании более экономичного силового агрегата контрольный расход сократился до 56 л на 100 км, а запас хода возрос до 1036 км. Все остальные узлы и параметры сохранились от базовой модели 69501. Автомобиль 69502 прошел цикл военных испытаний, но практически не использовался.

Бортовое 14-тонное шасси БАЗ-69506 с одним 300-сильным дизельным двигателем. 1994 год

В конце 1980-х годов на военном шасси 69501 было создано несколько пробных машин гражданского назначения, отличавшихся отсутствием специального оборудования и оснащения кабины. Из них самым революционным считалось 11-тонное народнохозяйственное шасси 6951П образца 1989 года, у которого два 260-сильных дизеля КамАЗ были смонтированы в центральной части рамы под грузовой платформой между третьей и четвертой парами колес. Это позволило уравновесить нагрузку по мостам, снизить шум в кабине и увеличить монтажную длину рамы, но при работе двигатели перегревались. На 12-тонном коммерческом шасси 69501П (69504) применялась типовая компоновка с двумя 210-сильными моторами КамАЗ. Из других машин двойного назначения в начале 1990-х годов в военных целях могло применяться сухопутное шасси 69505 с оснащением опытного автомобильного топливозаправщика АТЗ-5609 вместимостью 17 тыс. л производства Грабовского завода специализированных автомобилей. В 1994-м появилось многоцелевое рамное 18-тонное шасси 695071 с кабиной без спецоборудования, применявшееся для монтажа водометных машин "Лавина". С ним связаны последние годы существования всего семейства "Основа". В 1999 году на этом шасси впервые установили и испытали новую цельнометаллическую кабину, разработанную для принципиально нового военного семейства "Вощина-1", выпуск которого начался в 2000-е годы.

Военное применение шасси серии 69501

Все немногочисленные по составу и объему выпуска шасси БАЗ-69501 и их производные не успели оправдать надежд на серийное изготовление и оснащение самыми современными и мощными системами вооружения и средствами управления. В гамме специальных надстроек на базе 69501 оказалось больше эскизных набросков и перспективных проектов, чем "живой" техники, да и то собранной в экспериментальных макетных образцах или мелких сериях.

Наиболее продвинутым агрегатом на шасси 69501 стал модернизированный пункт боевого управления МП06М автоматизированного комплекса 9С52М "Поляна-Д4М" для управления боевыми действиями бригад ПВО, вооруженных зенитными ракетными комплексами С-300 или "Бук". Он являлся развитием первого комплекса "Поляна-Д4" для установки на шасси 6950, принятого на вооружение в 1986 году. Его доработанный вариант Д4М с новой аппаратурой передачи данных разрабатывался с 1987-го и на снабжение Советской Армии поступил в 1990 году. Все его оборудование было смонтировано в каркасно-металлическом фургоне СКН-6950 московского предприятия МОЭЗСА. В нем размещались автоматизированные рабочие места командира бригады, офицеров боевого управления, представителя ВВС, начальника разведки, операторов, инженеров и связистов. Комплекс обеспечивал автоматизированное планирование боевых операций и управление ими, автоматический сбор и обработку радиолокационной информации, распределение усилий дивизионов по выполнению боевых задач, автоматическую координацию действий ПВО и боевой авиации и т.д. В целом он позволял одновременно отображать до 80 воздушных целей и сопровождать 272 летящих объекта. Время его развертывания и свертывания не превышало 20 минут. Кроме "Поляны" в таких же кузовах размещали пункт управления войсками "Маневр" и машину 7В440 для офицера боевого наведения автоматизированной системы управления ВВС. В 2007 - 2008 годах на Брянском автозаводе проводился капитальный ремонт шасси 6950 и 69501 для монтажа отремонтированных и модернизированных на Пензенском радиозаводе систем Д4 и Д4М.

Пункт боевого управления комплекса 9С52М "Поляна-Д4М" на шасси БАЗ-69501.1990 год

В начале 1990-х годов на шасси 69501 и 69502 прорабатывали проект их применения в качестве базы пусковой установки 9П81 и ТЗМ фронтового ракетного комплекса 9К720 "Искандер" ("Тендер"), разработанного в ЦКБ "Титан" и оборудованного одной или двумя ракетами 9М723 (Р-500) внутри полностью закрытого корпуса. Есть сведения об изготовлении такой системы на шасси 69502, но дальнейшие политические события заставили прекратить все работы в этом направлении. На автомобиле 69502 существовал также эскизный проект ракетной системы "Ока", а на шасси 69501 проектировали новую РСЗО "Ураган-1", транспортно-пусковую установку и ТЗМ комплекса беспилотной разведки с летательным аппаратом "Пчела-1", разработанным в ОКБ А.С. Яковлева.

В начальный период демократизации России наиболее востребованной машиной на шасси БАЗ-69501 оказался первый отечественный тяжелый водометный автомобиль АБС-40 (69501)"Лавина" для пресечения противоправных действий и массовых беспорядков, поступавший в распоряжение Внутренних войск МВД Российской Федерации. В начале 1990-х его разработал и изготовил Дмитровский опытно-экспериментальный завод МВД, в настоящее время - Дмитровский филиал Государственного учреждения НПО "Специальная техника и связь". В 1994 году опытные образцы машины "Лавина" построили на одномоторном шасси 695071. Все они имели принципиально одинаковую конструкцию, но отличались комплектацией. На переднем свесе рамы монтировалась массивная угловатая 4-местная бронированная кабина с пулестойким остеклением и защитными решетками на окнах и фарах. За ней помещался автономный бензиновый двигатель ЗИЛ-5091 мощностью 180 л. с., приводивший водяной насос ПН-40УВ производительностью 40 л/с (2400 л/мин). Из цистерны вместимостью около 10 тыс. л она подавалась на два основных лафетных ствола кругового вращения с ручным управлением и подсветкой, установленных на крыше кабины, и на два вспомогательных на переднем бампере. Дальность подачи воды из них достигала соответственно 60 и 30 м. Эта машина оказалась слишком тяжелой и маломаневренной, поэтому в дальнейшем в производстве находился укороченный вариант "Лавина-М" на шасси артиллерийского тягача БАЗ-6953.

Специальные шасси БАЗ-6948/6954

К специальным брянским шасси относятся четырехосные машины, представлявшие собой наиболее оригинальные поисковые конструкции, выполненные на основе ранее построенных опытных или мелкосерийных машин и рассчитанные на перспективу их дальнейшего воплощения в новых поколениях автомобилей для несения ракетных систем. Первую гамму составили сухопутные шасси БАЗ-6948 и 69481 для установки элементов перспективного ОТРК "Ока-У", оборудованные негерметизированными водоизмещающими несущими корпусами разного назначения. Они считались уникальной находкой советских конструкторов и иностранных аналогов не имели, но и развития затем не получили. Вторую серию составил единственный бортовой автомобиль БАЗ-6954 с перспективной стальной кабиной, ставший самой грузоподъемной машиной брянской разработки и базой новых проектов, вылившихся впоследствии в современное семейство многоосных вездеходов "Вощина-1".

БАЗ-6948/69481 (1986 - 1989 гг.) - серия опытных неплавающих 14-тонных шасси с несущими корпусами, которые предполагалось использовать для монтажа СПУ и ТЗМ нового ракетного комплекса "Ока-У". Они создавались под руководством Ю.И. Мосина в соответствии с заводской программой "Основа-1" и имели военный шифр "Вощина". Обе машины проектировали с 1982 года параллельно с плавающим шасси БАЗ-69441, что привело к их максимальной взаимной унификации, однако серия 6948/69481 представляла собой принципиально новое опытно-конструкторское направление создания тяжелой многоосной автотехники. Как и амфибии, эти машины также были оборудованы объемными цельнометаллическими корпусами водоизмещающего типа, но они не были герметизированы, что ограничивало сферу их применения только эксплуатацией на всех видах дорог и на местности, не позволяя форсировать вплавь водные преграды. По общей конструкции сухопутное шасси 6948 для ТЗМ не отличалось от плавающей модели 69441 и ее предшественника 6944 с открытыми корпусами. Недаром первый образец, разработанный в начале 1980-х ведущим конструктором С.Н. Шалавасовым и построенный в 1986 году, являлся лишь доработкой первого варианта 6944 и носил обозначение 6944М20, которое в процессе испытаний и доработок было изменено на индекс 6948. Унифицированный с ним вариант 69481 для СПУ, также созданный на шасси 6944 и первоначально имевший индекс 6944М, отличался в основном размерами корпуса. Все работы по этому шасси проводил конструктор В.Т. Авершин, а его доукомплектованием спецсистемами занимался завод из североказахстанского города Петропавловска. Первый и единственный образец БАЗ-69481 был готов в 1987 году, а его развитием стал уникальный пятиосный вариант 69481М, представленный в следующей главе.

Сухопутное 14-тонное корпусное шасси БАЗ-6948 для ТЗМ комплекса "Ока-У". 1986 год

Шасси 6948 и 69481 с прежней колесной базой (6500 мм) оборудовали двумя 210-сильными двигателями КамАЗ-740 и усилительной лонжеронной рамой из Z-образных стальных профилей, вместе с узлами корпуса составлявшей прочную пространственную сварную несущую конструкцию. Оба снабжались коробками отбора мощности для привода электрогенератора и гидронасоса, четырьмя винтовыми домкратами и корпусами, выполненными по образцу спецшасси для ОТРК "Ока", а также автономными электрическими и гидравлическими системами основных агрегатов с приводом от собственного дизельного мотора. Естественными конструктивными отличиями сухопутных шасси от серии 6944 являлось отсутствие атрибутов плавающих машин. Это привело к существенному сокращению собственной массы, которую полностью компенсировала повышенная на 1 т полезная нагрузка. Вариант 6948 для оборудования ТЗМ также должен был доставлять две ракеты, помещавшиеся в открытом грузовом отсеке с брезентовым верхом. На шасси 69481 смонтировали более высокий и вместительный корпус с пологими скосами крыши, ракетным отсеком с открывавшимися продольными створками и 5-тонным перегрузочным гидрокраном. Сопоставление основных параметров ракетного шасси 69481 с моделью 69441 также подтверждает их максимальную идентичность. У них были одинаковые снаряженная масса, габаритные размеры, максимальная скорость и остальные эксплуатационные характеристики. Единственным различием стала полная масса шасси с ракетной установкой, возросшая на 1 т (до 32,4 т).

Прототип неплавающего шасси БАЗ-69481 с несущим корпусом для пусковой установки "Ока-У"

В 1987 году на шасси БАЗ-69481 была смонтирована и прошла первые испытания пусковая установка нового ОТРК 9К714У "Ока-У" повышенной точности с широким спектром боевого оснащения. Его планировалось использовать в составе разведывательно-ударного комплекса с получением информации от средств дальней радиолокационной разведки, позволявшей заблаговременно производить оперативное перенацеливание ракет. Подписание Договора о ликвидации РСМД заочно подписало смертный приговор и этому комплексу. Еще до завершения испытаний его тоже пришлось "ликвидировать", заморозив до поры до времени все работы над перспективной ракетной системой. Вместе с ним еще в конце 1987 года были свернуты доработки обоих шасси серии 6948, но в 1989 году, после завершения государственных испытаний, обе машины предусмотрительно были приняты на вооружение. В последующие времена лучшие достоинства ОТРК "Ока" и "Ока-У" удалось воплотить в еще более мощных и точных ракетных системах "Искандер".

БАЗ-6954 (1990-1991 гг.) - поисковый образец специального рамного сухопутного шасси грузоподъемностью 17,1 т для монтажа перспективных видов вооружения и военной техники, представлявший собой исключение из всех прежних разработок СКБ БАЗ. Это был наиболее совершенный, эффективный, тяжелый и хорошо защищенный бортовой автомобиль, который расценивается теперь как первый достойный переходный образец к новому семейству "Вощина-1". Его проектирование под руководством главного конструктора В.П. Трусова производилось в рамках новой заводской научно-исследовательской темы "Фасет", но военные относили автомобиль к прежнему семейству "Вощина".

Длиннобазная машина БАЗ-6954 с колесной базой 7000 мм являлась конструктивным развитием шасси 69501 и была унифицирована с созданным одновременно с ним шасси БАЗ-69502. Единственный образец 6954 появился в 1990 году. На нем также смонтировали два дизельных двигателя КамАЗ мощностью по 210 л. с. и две бортовые трансмиссии. Коробки отбора мощности отсутствовали, а сварная рама, независимая торсионная подвеска и детали ходовой части были усилены. Главной особенностью этой модели являлась объемная закрытая 4-местная металлическая каркасно-панельная кабина с задним наклоном трех лобовых стекол, на которой в отличие от машины 69502 имелись две боковые двери. Она соответствовала требованиям по прочности к воздействию всех факторов оружия массового поражения и прошла испытания на стойкость к ударной волне ядерного взрыва. В оборудование кабины входили фильтровентиляционная установка ФВУА-100Н-24Ф, два отопителя - от двигателя и автономный, прибор ночного видения, дополнительная звукоизоляция и противорадиационная защита, дегазационный комплект и индивидуальные дозиметрические приборы. При сохранении снаряженной массы на уровне варианта 69502 (18,5 т) полная масса БАЗ-6954 возросла до 36,0 т. При этом максимальная скорость по шоссе снизилась до 60 км/ч, контрольный расход топлива увеличился до 85 л на 100 км, запас хода сократился до 682 км. Все остальные параметры остались неизменными. До конца 1991 года шасси проходило комплекс военных испытаний в 21 НИИИ, в результате которых были выданы рекомендации по дальнейшему увеличению полезной нагрузки и повышению защищенности экипажа от ядерного оружия. На вооружение шасси 6954 не принимали. Есть сведения, что на нем тоже предполагалось установить опытный образец перспективного ракетного комплекса "Искандер".

Длиннобазное 17-тонное шасси БАЗ-6954 с новой 2-дверной стальной кабиной. 1990 год

Артиллерийские тягачи БАЗ-6953/69531

Еще одним исключением из правил стали четырехосные артиллерийские тягачи Брянского автозавода, который с начала 1960-х годов специализировался исключительно на изготовлении автомобилей-шасси для монтажа ракетного вооружения. С появлением в программе наиболее совершенного на тот момент специального сухопутного шасси 69501 сама собой появилась возможность преобразования его в бортовой тягач для буксировки тяжелых артиллерийских систем и прицепов. Для этой цели были созданы облегченные более маневренные и быстроходные автомобили серии 6953, представлявшие собой короткобазные версии стандартных четырехосных шасси. На них также монтировали 4-местную стеклопластиковую кабину, где частично мог размещаться боевой расчет буксируемых систем, а также 5-метровую цельнометаллическую грузовую платформу для доставки боекомплекта. Тягачи появились в трудный переломный период конца 1980-х и начала 1990-х годов и поступали в вооруженные силы в весьма небольших количествах, а также послужили основой оригинальной спецтехники.

Короткобазный артиллерийский тягач БАЗ-6953 для буксировки 15-тонных орудий. 1988 год

БАЗ-6953 (1987 - 1993 гг.) - балластный тягач рамной конструкции для работы в составе автопоездов полной массой до 45 т и буксировки по всем видам дорог и местности артиллерийских систем и прицепов полной массой до 15 т. Конструктивно являлся укороченным вариантом шасси БАЗ-69501 с колесной базой 5435 мм, достигнутой за счет вырезания центральной части рамы длиной 1365 мм, что предопределило расстояние между средними мостами в 2435 мм. Как и базовое шасси, тягач был разработан под руководством Ю.И. Мосина в рамках темы "Основа-1" и относился к военному семейству "Вощина". Его ведущим конструктором являлся В.И. Синакин. Первый макетный образец появился в 1987-м, по окончании приемочных испытаний в ноябре 1988 года он поступил в производство и через год был принят на вооружение.

Как и шасси 69501, тягач оборудовали двумя 210-сильными моторами КамАЗ-740, бортовой трансмиссией, независимой торсионной подвеской всех колес и 2-дверной кабиной с отопителем и фильтровентиляционной установкой. Коробку отбора мощности на нем не устанавливали. В металлической грузовой платформе с задним откидным бортом размещались перегородки для крепления и перевозки грузов или боезапаса полной массой 10,5 т или дополнительные места для боевого расчета артиллерийской системы. Ее внутренние размеры составляли 4970x2830x1695 мм. При необходимости над платформой устанавливали тент с вентиляционными клапанами, на заднем торце рамы помещалось тягово-сцепное устройство. Снаряженная масса тягача составила 19,0 т, полная - 29,9 т. Габаритная длина сократилась до 9680 мм, но ширина и высота соответствовали модели 69501. Радиус поворота уменьшился до 12 м. Максимальная скорость одиночного тягача по шоссе достигала 75 км/ч, груженого автопоезда - 65 км/ч. Соответственно контрольный расход топлива составлял 55 и 73 л на 100 км, запас хода - 1055 и 795 км. Выпуск БАЗ-6953 продолжался до лета 1993 года, когда из-за пожара на КамАЗе были исчерпаны все запасы двигателей, но уже на следующий год автомобиль возродился в облике доработанной модели 69531.

БАЗ-69531 (1994 - 1996 гг.) - модернизированный артиллерийский тягач, созданный на шасси 6953 путем замены двух силовых агрегатов КамАЗ на один ярославский двигатель. Разработан в конце 1993 года под руководством В.П. Трусова и конструктивно был унифицирован как с предыдущим вариантом 6953, так и с новым шасси 69506. Автомобиль относился к последней серии семейства "Основа-1", изготовлялся с 1994 года и одновременно был принят на вооружение. Его главной особенностью был 300-сильный дизель ЯМЗ-238Н с механической коробкой передач. Кабина, кузов и все остальные агрегаты соответствовали модели 6953. По сравнению с ней из всех параметров изменилась только максимальная скорость одиночной машины и всего автопоезда, снизившиеся до 60 и 50 км/ч соответственно. Все остальные характеристики и эксплуатационные данные практически не изменились. Внешние отличия от предыдущей машины состояли в форме передней отделки кабины, передних крыльев и боковин моторного отсека, выводе глушителя над тентом и установке крыльев над задними колесами. Впоследствии развитием серии 6953 стал новый артиллерийский тягач БАЗ-6906, входивший в семейство "Вощина-1".

Модернизированный одномоторный 300-сильный артиллерийский тягач БАЗ-69531.1994 год

Военное применение и варианты тягачей БАЗ-6953

Профильным назначением тягачей серии 6953 являлась буксировка тяжелых артиллерийских систем калибра 152 мм - четырехколесной пушки 2А36 "Гиацинт-Б" и одноосной гаубицы 2А65 "Мста-Б" с боевым расчетом до восьми человек, весивших по 9,8 т и стрелявших осколочно-фугасными снарядами на расстояние 25 - 29 км. Тягачи использовали также со штатным двухосным 11-тонным прицепом-шасси ЧМЗАП-8335.4 полной массой 15 т для монтажа специальных кузовов-фургонов. Ограниченное применение они нашли в инженерных войсках и силах ПВО для буксировки тяжелого спецоборудования, а также в качестве шасси нового водометного автомобиля "Лавина".

К немногочисленным исполнениям артиллерийских тягачей относился военный балластный вариант 69532 образца 1989 года со специальной усиленной металлической платформой, способный работать в составе автопоездов полной массой до 70 т. В конце 1980-х годов для народного хозяйства на шасси 6953 создали опытные гражданские 10,5-тонные бортовые машины - многоцелевой тягач 69501ПТ и его балластную версию, впоследствии получившие индекс 69503. В отличие от военных машин на них не устанавливали специальное оборудование, тент, перегородки и скамейки в кузове.

АБС-40 "Лавина-М" (1994 - 1998 гг.) - модернизированный укороченный вариант первого водометного автомобиля "Лавина" для Внутренних войск МВД РФ. Его также разработал Дмитровский опытно-экспериментальный завод и впервые публично представил в 1994 году. Первые партии машин АБС-40 (6953)"Лавина-М" собирали на базе тягачей БАЗ-6953, предназначенных для передачи в действующие войска, но затем в течение нескольких лет их основой являлись отремонтированные и восстановленные шасси 6953 и 69531, а их доработки и переоснащение не прекращались до недавних пор. В результате все водометы "Лавина-М" разного времени сборки отличались от модели "Лавина" и друг от друга набором специального оборудования, спецсредств, систем наблюдения и защиты. Главными отличиями первых выпусков "Лавина-М" от предшественника являлась водяная цистерна с уменьшенной до 8 тыс. л вместимостью и установка мощного переднего бульдозерного отвала для разбора завалов и баррикад. Как и на первом варианте "Лавина", на них также устанавливался дополнительный 180-сильным бензиновый мотор для привода водяного насоса ПН-40УВ (2400 л/мин), служившего для подачи воды под давлением 8 - 9 атмосфер на две пары верхних и нижних лафетных стволов, выбрасывавших ее на расстояние 56 и 35 м соответственно. Обрешеченная угловатая бронекабина с одним рядом из четырех индивидуальных сидений была оборудована высокими пуленепробиваемыми стеклами, защитными ограждениями окон и световых приборов, внутренними маскировочными шторами, радиостанцией, прожекторами, динамиком и спецсигналами на крыше. На последующих версиях вместимость основной цистерны сократилась до 7,4 тыс. л в пользу дополнительного размещения бачка на 35 л активных веществ (спецсредств), 50-литровой емкости для пенообразователя и специального оснащения. В его состав входили два трехствольных гранатомета для пуска светозвуковых гранат или гранат со слезоточивым газом "Черемуха", система газовой защиты периметра автомобиля с выбросом газа через 10 форсунок на расстояние 2,5 м и постановки дымовой завесы, средства видеонаблюдения и автоматического пожаротушения, новая громкоговорящая установка СГУ-500 мощностью 500 Вт Муромского радиозавода. Угол поворота обоих верхних лафетов составил 230?, а бортовые амбразуры позволяли отстреливать боеприпасы с газовыми зарядами или резиновыми пулями. Машина была приспособлена для работы при температуре до - 30? С и при необходимости выполняла функции пожарного автомобиля. В зависимости от навески спецсредств длина разных вариантов водомета "Лавина-М" составляла 9,5 - 10,3 м, ширина - 3,2 - 3,5 м, высота - 3,8 - 3,85 м. Снаряженная масса достигала 31 т, максимальная скорость - 70 км/ч, запас хода - до 1000 км. По оценочным данным, в общей сложности построили 20 - 30 машин серии "Лавина". Они применялись в ходе локальных вооруженных конфликтов, в том числе во время чеченской кампании, а в бурные времена экономических реформ нашли свое достойное место в иерархии специальной военно-полицейской автотехники, наглядно разъяснявшей народу преимущества демократического пути развития бывшего СССР.

Войсковая водометно-разградительная машина АБС-40 "Лавина-М" на базе тягача БАЗ-69531

4. Тяжелые тягачи Курганского завода

Важнейшую роль в обеспечении Советской Армии мощными и тяжелыми многоцелевыми четырехосными тягачами играл сравнительно небольшой и малоизвестный Курганский завод колесных тягачей имени Д.М. Карбышева (КЗКТ), вовлеченный в конце 1950-х в автомобильный сектор ВПК СССР. Он был образован в начале Великой Отечественной войны как подразделение Курганского машиностроительного завода (КМЗ), на который из центральной части страны были эвакуированы некоторые предприятия сельскохозяйственного профиля. С 1950 года будущий КЗКТ выпускал сельхозтехнику и комплектующие изделия для тракторных двигателей, а в 1958 году начал самостоятельно проектировать колесные тягачи. В 1959 году он получил аббревиатуру КЗКТ и летом 1960-го был перепрофилирован под серийную сборку четырехосных полноприводных машин, разработанных в СКБ-1 Минского автозавода, которые стали и остаются до сих пор его главной специализацией.

Первым в июне 1960-го был собран курганский вариант минского балластного тягача МАЗ-535А, за которым последовал седельный МАЗ-535В. Их серийное изготовление началось со следующего года. В 1964-м машины серии 535 сменили более мощные 525-сильные седельные тягачи МАЗ-537, несущественно доработанные в Кургане и впоследствии составившие обширное семейство общего и специального назначения. Многоцелевые седельные и балластные автомобили курганского производства служили для буксировки по всем видам дорог и на местности низкорамных полуприцепов и прицепов со сверхтяжелыми и крупногабаритными военными грузами, с гусеничной бронетехникой, ракетным вооружением и специальным оборудованием, а также работали на крупных военных аэродромах и являлись базой эвакуационной и инженерной техники. Специальные исполнения тягачей применяли в основном в РВСН для транспортировки межконтинентальных баллистических ракет стратегического назначения и установки их на стартовые позиции, для буксировки крупных штабных и радиотехнических комплексов, перевозки специального оборудования и ракетного топлива.

Для организации серийного выпуска достаточно сложных четырехосных машин, требовавших высокого качества изготовления и культуры производства, в начале 1960-х КЗКТ был практически возведен заново: площадь нового главного сборочного корпуса № 14 с ежегодной производственной мощностью 350 - 400 автомобилей превышала все существовавшие к тому времени старые цеха КМЗ. Поначалу выпуск несложных узлов был налажен в старом корпусе № 5, но впоследствии почти все агрегаты трансмиссии, рамы и кабины в Кургане собирали самостоятельно. С первых же лет выпуска базового тягача МАЗ-537 на заводе постепенно разворачивалось изготовление всех его специальных версий, разработанных и выпущенных пробными сериями еще в Минске. Несмотря на то что на машинах 537-й серии в Кургане постоянно вводили мелкие модификации, повышали их надежность, улучшали эксплуатационные и технические параметры, все они долгое время сохраняли оригинальную маркировку МАЗ. Первой существенной самостоятельной работой курганских конструкторов считается прототип МАЗ-545 с новой 4-дверной кабиной, построенный на основе технической документации, разработанной в Минске. Получив ценный практический опыт доработки прежних версий и создания новых машин, на Курганском заводе под руководством главного конструктора Г.А. Домрачева в тесном контакте со специалистами минского СКБ-1 началось проектирование и изготовление собственных версий тягачей, которые уже носили индекс КЗКТ. Их основой стал балластный вариант 537Л, по-прежнему базировавшийся на минском шасси 537. В 1970-е годы в Кургане начались активные поиски собственного лица своей "лицензионной" продукции. Они привели к созданию нескольких опытных машин переходных серий КЗКТ-7426 и 7427, послуживших в 1988 году базой семейства 650-сильных седельных тягачей 7428 с новой кабиной, созданных на усиленном шасси все той же базовой модели 537 и до сего дня составляющих основу производственной программы завода. К тому времени основные функции новых моделей уже сводились лишь к транспортировке по дорогам общего пользования тяжелой бронетехники, танков и крупных неделимых военных грузов. Во времена перестройки КЗКТ оказался вообще без каких-либо военных заказов, был акционирован и преобразован в ОАО "Русич". Не имея в своей программе спасительной гражданской техники, он попал в катастрофическое положение, едва не стоившее ему жизни.

5. Семейство МАЗ/КЗКТ-537. (1963 - 1990 гг.)

В Кургане первый седельный тягач МАЗ-537 был собран из минских узлов в декабре 1963 года, а к его серийному изготовлению на новых производственных площадях удалось приступить только через год. Одновременно с этим событием на КЗКТ прекратилась сборка предыдущих машин 535А и 535В. Окончательная передача производства модели 537 из Минска в Курган состоялась в 1965 году, но на первых порах все работы по организации выпуска непривычной и весьма сложной продукции проходили чрезвычайно трудно. Среди основных причин были неразвитая производственная структура КЗКТ, отсутствие опыта освоения технологий серийного изготовления, нехватка рабочих и конструкторских кадров. Все это приводило к низкому качеству сборки и малой надежности машин ранних выпусков, а также к существенной задержке с внедрением модернизированных версий.

Первые тягачи МАЗ-537 курганской сборки с той же допустимой нагрузкой на сцепное устройство (25 т) ничем не отличались от машин, собиравшихся до тех пор на Минском автозаводе, но обычно снабжались только двумя головными фарами. Они также служили для буксировки полуприцепов массой до 65 т в составе автопоездов полной массой до 90 т и развивали максимальную скорость 60 км/ч. Автомобили оснащались 48-клапанным дизелем Д12А-525 V12 мощностью 525 л. с. с непосредственным впрыском топлива, плунжерным насосом НК-10 и циркуляционной системой смазки с сухим картером, гидромеханической 3-ступенчатой трансмиссией и двухступенчатой раздаточной коробкой. При переходе в тяжелые дорожные условия вторая понижающая передача в ней включалась только при остановке тягача и отключении двигателя. От раздаточной коробки крутящий момент подавался на два межосевых тележечных редуктора со встроенными самоблокирующимися дифференциалами и далее поступал на конические главные передачи каждой пары колес, в которых размещались межколесные дифференциалы: первого и второго мостов - повышенного трения, третьего и четвертого - с автоматической блокировкой при помощи зубчатых муфт. Далее крутящий момент карданными валами передавался на ступицы ведущих колес с планетарными редукторами. Тормоза всех колес остались барабанными с однопроводным пневмогидравлическим приводом, в раздаточной коробке помещался стояночный ленточный тормоз с ручным управлением. Подвеска четырех передних колес - независимая рычажно-торсионная с телескопическими гидроамортизаторами двойного действия. Четыре задних колеса, попарно объединенные жесткими бортовыми рычагами в балансирную тележку, были шарнирно связаны с рамой без каких-либо упругих элементов.

Металлическая 2-дверная 4-местная кабина, весившая всего 400 кг, снабжалась люком и прожектором на крыше, двумя отопителями и индивидуальным сиденьем водителя, регулируемым в продольном направлении.

В состав однопроводного 24-вольтного экранированного электрооборудования входили четыре аккумуляторные батареи, генератор переменного тока в 1,5 кВт с встроенным выпрямителем и стартер мощностью 12 кВт (15 л. с.). На первых тягачах также стояли камерные 24-слойные 24-дюймовые шины И-170. Системы регулирования давления в шинах и штатной лебедки на них не было. Одно или два запасных колеса обычно помещали на свободной передней части (хоботе) транспортных полуприцепов.

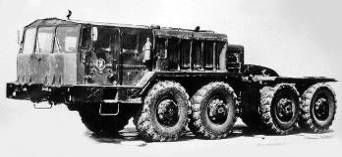

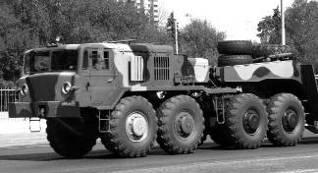

-сильный седельный тягач серии МАЗ-537 первой партии курганской сборки начала 1970-х годов

С 1965 года и до начала 1980-х годов основные модификации автомобилей МАЗ-537 сводились к элементарным перестановкам ряда второстепенных узлов, усилению одних и упразднению других несущественных деталей или к упрощению более важных, но ненадежных и дорогих элементов. Например, первый массивный предпусковой танковый подогреватель был заменен на более компактный вариант ПЖД-600 производительностью 55 тыс. ккал/ч, число точек смазки сокращено за счет введения в топливном насосе проточной смазки, два воздушных фильтра заменили на один более эффективный, а один крупный компрессор поменяли на два компактных. В системе рулевого гидроусилителя появился новый масляный бачок, а в топливных баках - шариковые сливные краники, для облегчения замены шин их шпилечное крепление на ободах заменили на замочное и т.д. В 1977 году появились новые полнопоточные масляные фильтры со сменными элементами и термостаты с твердым наполнителем, а с 1979-го в приводе управляемых колес всех тягачей вместо прежних дорогих шарниров "Бендикс-Вейсс" поставили обычные карданные сочленения с игольчатыми подшипниками. В 1980-е годы использовались новые 24-слойные шины ВИ-202 повышенной проходимости с увеличенным сроком службы. К тому времени все резервы дальнейших мелких улучшений иссякли, но выпуск быстро состарившихся машин МАЗ-537 продолжался, тем более что военных они вполне устраивали, так как никакой иной замены им просто не существовало.

Внешним отражением регулярно проводившихся технических модификаций являлись 2-дверная кабина и облицовка моторного отсека, постепенно упрощавшиеся с вводом в производство каждой очередной модернизированной серии. Первые партии тягачей от своих предшественников унаследовали два горизонтальных вентиляционных лючка на передней стенке кабины, небольшие круглые угловые подфарники, круглые зеркала заднего вида и три передние фары, из которых средняя служила для инфракрасной подсветки дороги в темное время суток. К середине 1960-х она исчезла, но при этом лючки пока оставались. В 1970-е годы прежние пять вертикальных створок на боковинах моторного отсека сменил массивный регулируемый коробчатый воздухозаборник переднего расположения, за которым имелись простые двухрядные вертикальные щели, а на крыше отсека появились два крупных вентиляционных люка. Увеличенные зеркала стали прямоугольными, а крылья над передними колесами были продлены на пространство между средними мостами, и часть машин лишилась характерной средней V-образной ступеньки, которую подменяла простая лесенка для доступа оператора к сцепке и лебедке. Теперь на обоих крыльях дополнительно к огнетушителям стали закреплять канистры для топлива, воды или охлаждающей жидкости. К концу 1970-х с передков кабин окончательно исчезли последние декоративные элементы - вентиляционные лючки, упростив и оголив их до предела, зато двухсекционные стекла подфарников стали более крупными. К середине 1980-х оба топливных бака лишись своих защитных кожухов. На практике новые, отремонтированные или восстановленные машины МАЗ-537 могли иметь иную комбинацию вышеуказанных внешних деталей, что окончательно запутывало всех, кто хотел точнее их идентифицировать.

С середины 1960-х годов на шасси стандартного тягача МАЗ-537 на КЗКТ началось создание обширной гаммы седельных и балластных машин специализированного назначения. До начала их серийного изготовления научные и опытно-конструкторские работы в этом направлении параллельно проводили также другие организации и заводы. Например, в 1965 году совместными усилиями специалистов 21 НИИИ, московского завода "Динамо" и номерных предприятий был разработан и построен оригинальный опытный вариант тягача для работы с активным трехосным полуприцепом-шасси с электрическим приводом всех управляемых колес. Для этого на автомобиле были смонтированы генератор постоянного тока в 215 кВт и гидронасос, для привода которых использовалась доработанная коробка отбора мощности тягача.

Многоцелевой вариант МАЗ-537Г в упрощенном внешнем исполнении конца 1970-х годов

Экспериментальный тягач МАЗ-537 с электрогенератором для привода колес полуприцепа. 1965 год

Все виды тягачей серии МАЗ-537 широко применялись как во всех подразделениях Советской Армии и ВМФ СССР, так и во многих отраслях народного хозяйства, где их основной задачей являлась доставка по всем видам дорог, по бездорожью и при любых погодных условиях тяжелых крупногабаритных грузов и различного оснащения. Специальные варианты тягачей использовались в основном в РВСН, но многоцелевые базовые модели поступали во все страны Варшавского договора и Финляндию, в союзные страны Ближнего и Среднего Востока, многие государства Африки и Азии. По оценочным данным, в общей сложности автомобили 537-го семейства были изготовлены в количестве 8 - 10 тыс. экземпляров.

Варианты исполнения МАЗ-537

Различные версии достаточно простого базового седельного тягача МАЗ-537 можно разделить на два поколения. В первое входили специализированные автомобили МАЗ-537А, 537Г и 537Д, разработанные в СКБ-1 и собранные в прототипах или выпущенные пробными партиями в Минске, а затем в 1964 - 1965 годах поставленные на производство в Кургане. По сравнению с продукцией Минского завода они не имели существенных изменений и носили маркировку МАЗ. Исключением являлись специальные седельные тягачи МАЗ-537В, 537Е и крановое шасси 537К, тоже спроектированные в СКБ-1, но собирали их только в Кургане. Для экспорта в тропические страны был построен опытный образец 537Т. Единственной машиной, не выпускавшейся на КЗКТ, стало шасси МАЗ-537Б, не оправдавшее себя при несении ракетного оружия. Во второе поколение входили тягачи, разработанные на Курганском заводе и имевшие маркировку КЗКТ. В приведенном ниже перечне специальных версий этих автомобилей указаны только их конструктивные особенности и параметры, отличавшиеся от базового варианта, а все остальные характеристики соответствовали машине МАЗ-537.

МАЗ-537А (1964 - 1966 гг.) - балластный тягач с 4,5-метровой металлической платформой грузоподъемностью 15 т и компактной лебедкой с тяговым усилием 15 тс минского изготовления, которая размещалась под грузовой платформой. Автомобиль был рассчитан на буксировку по шоссе или на местности тяжелых артиллерийских орудий, прицепов и ракетных систем массой до 75 т, а на практике применялся также для перемещения на аэродромах летательных аппаратов со взлетной массой до 200 т. В его комплектацию входил гидравлический толкающий брус, превращавший его во вспомогательный толкач сверхтяжелых транспортных средств. В кузове с задним откидным бортом имелись два люка для доступа к узлам ходовой части и лебедке, а на некоторых версиях предусматривалась установка тента и продольных скамеек для перевозки экипажа буксируемой техники. Его погрузочная высота составляла 1875 мм. С балластом тягач преодолевал подъемы крутизной до 23? и 1-метровые броды. В Кургане была собрана только пробная партия таких машин, которых вскоре заменили собственные тягачи КЗКТ-537Л.

МАЗ-537В (1965 - 1985 гг.) - седельный тягач целевого назначения на шасси 537 с допустимой нагрузкой на сцепное устройство, уменьшенной на 7 т (с 25 до 18 т). Во всем 537-м семействе этот вариант обладал самым высоким запасом мощности, выражавшимся в ее удельной величине 8,47 л. с. /т - на 40% больше, чем у модели 537.

Автомобиль служил для буксировки особых крупногабаритных полуприцепных транспортных средств, весивших не более 40 т, и работал в составе автопоездов полной массой 62 т. Его собственная масса с полной нагрузкой также сократилась на 7 т, а единственной конструктивной особенностью являлось седельное устройство, передвинутое назад на 345 мм, что объяснялось в основном специфической конфигурацией корпусов буксируемых систем.

Тягач выпускался ограниченными партиями по заказам Минобороны и применялся для буксировки специальных двухосных восьмиколесных транспортных полуприцепов с контейнерами для стратегических ракет УР-100 и комплекса А-35 противоракетной обороны (ПРО), а также двухосного полуприцепа-топливозаправщика ТЗ-30 (АТЗ-30) вместимостью 30 тыс. л.

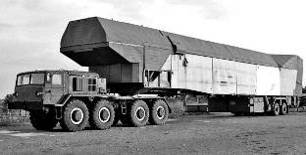

МАЗ-537В со сдвинутым назад сцепным устройством и контейнером с ракетой комплекса А-35.1975 год

МАЗ-537Г (1964 - 1989 гг.) - многоцелевой вариант седельного тягача МАЗ-537 с увеличенной до 27 т нагрузкой на опорно-сцепное устройство и новой 15-тонной лебедкой. Предназначался для буксировки транспортных средств массой до 68 т с полной массой автопоездов до 90,7 т, обеспечивая дополнительную возможность подтягивания поврежденной техники и несамоходных грузов на платформу низкорамных полуприцепов. Переданный на КЗКТ минский прототип 537Г с лебедкой собственной конструкции оказался слишком сырым, и потому первоначально работа над "столь сложной" машиной в Кургане продвигалась с большими трудностями. Камнем преткновения являлась механическая лебедка, заимствованная у гусеничного артиллерийского тягача АТС-59, выпускавшегося на соседнем КМЗ. Она имела привод от специальной шестеренчатой коробки отбора мощности автомобиля, сблокированной с раздаточной коробкой, и устанавливалась в защитном кожухе на особом подрамнике за моторным отсеком и топливными баками. В лебедочный комплект входили редукторы, тормоза и предохранительные муфты, два тяговых ролика, два разгруженных укладочных барабана и трос длиной 100 м. С ее установкой снаряженная масса тягача возросла до 22,3 т, полная составила 49,7 т.

Первые контрольные испытания в 21 НИИИ, проведенные в 1966 - 1967 годах в сцепе с полуприцепами МАЗ-5247Г, новые тягачи просто не выдержали. После устранения дефектов и проведения 118 доработок вторичные испытания 1968 - 1969 годов выявили еще 84 неисправности. Испытания были вновь провалены, но, учитывая острую потребность Советской Армии в такой технике, в конце 1960-х годов в Кургане приступили к мелкосерийной сборке машин 537Г. В результате после очередных доработок МАЗ-537Г стал самым востребованным буксировщиком тяжелых полуприцепных систем и со временем превратился в наиболее распространенный советский тяжелый полноприводный тягач-танковоз для доставки по шоссе и на местности различной гусеничной техники. Благодаря ему в Советской Армии впервые удалось быстро перебрасывать по дорогам общего пользования и оперативно развертывать крупные бронетанковые формирования, не прибегая к услугам медлительной и уязвимой железнодорожной сети.

Серийный тягач МАЗ-537Г с лебедкой и упрощенной внешностью из серии конца 1980-х годов

Автомобиль МАЗ-537Г использовался со всеми типами тяжелых войсковых полуприцепов, буксировал мощные ракетные комплексы и установочные агрегаты, послужил базой эвакуационного тягача КЭТ-Т, машины техпомощи МТП-А4 и основой новых поколений седельных тягачей. В 1975 году в 21 НИИИ на шасси 537Г был создан макетный образец машины высокой проходимости с двумя параллельно работавшими силовыми системами. Дополнительно к штатным агрегатам вместо лебедки на ней смонтировали второй газотурбинный двигатель ТВ2-117 мощностью 1000 л. с. от вертолета Ми-8, который посредством понижающего редуктора подключался к основной трансмиссии при переходе автомобиля в тяжелые дорожные условия. Управление обеими системами осуществлялось раздельно. Полная масса такого автомобиля с полуприцепом достигала 90 т.

МАЗ-537Д (1965 - 1986 гг.) - специализированный многоцелевой седельный тягач с автономной электрической системой для питания различных рабочих механизмов и устройств буксируемых систем. По основным параметрам был сходен с базовой машиной 537: имел ту же допустимую нагрузку 25 т, тоже мог буксировать полуприцепы массой до 65 т, но полная масса груженого автопоезда чуть возросла, достигнув величины 88,4 т. Главной технической особенностью являлся установленный за моторным отсеком синхронный трехфазный генератор переменного тока ПС-93-4М мощностью 75 кВт с карданным приводом от коробки отбора мощности, аппаратурой пуска, регулирования и агрегатом для зарядки аккумуляторов. При буксировке специальных полуприцепных систем запасные колеса обычно помещались непосредственно на тягаче - вертикально за отсеком с топливными баками с левой стороны машины. Ее снаряженная масса увеличилась до 23,0 т, полная - до 48,4 т. Тягач использовался с различными полуприцепами, оснащенными спецоборудованием с потребителями электроэнергии средней мощности.

Специализированный вариант МАЗ-537Д с электропитанием буксируемых систем. 1975 год

МАЗ-537Е (1966 - 1989 гг.) - специальный седельный тягач РВСН, конструктивно являвшийся комбинацией машин 537В, 537Г и 537Д. От первой он получил сдвинутое на 345 мм назад сцепное устройство с той же допустимой нагрузкой (18 т), но мог буксировать полуприцепы массой до 68 т (как 537Г) и работать в составе автопоездов полной массой до 90 т. Как и на машине 537Д, на нем стоял генератор переменного тока, размещавшийся в специальном кожухе с правой стороны машины за топливными баками. Кроме того, в отличие от этой модели, тягач 537Е снабжался дополнительным отбором мощности на вспомогательные электрогенераторы, гидронасосы и компрессоры для питания различных полуприцепных систем. Они размещались в пространстве между моторным отсеком и седельным устройством, поэтому одно-два запасных колеса обычно устанавливали вертикально на ограждении топливных баков с левой стороны шасси. Автомобиль применялся в основном в РВСН и обеспечивал дополнительное питание многочисленных потребителей буксируемой техники, в том числе систем жизнеобеспечения ракетных комплексов, приводов исполнительных механизмов и устройств или ведущих колес многоосных полуприцепных транспортировщиков тяжелых ракет. Его доработанный вариант со смещенной назад деревометаллической платформой с тентом, электрогенератором, передним гидравлическим толкающим брусом и длинным жестким дышлом применялся как тягач-толкач и дополнительный источник электроэнергии в составе сверхтяжелого многозвенного транспортно-перегрузочного автопоезда 15Т284 для перевозки контейнера с межконтинентальной ракетой РТ-23.

Спецтягач РВСН МАЗ-537Е с комплектом вспомогательных средств для привода полуприцепных систем

Специальный бортовой тягач-толкач на шасси МАЗ-537Е с генератором и толкающим брусом

МАЗ-537К (1965 - 1969 гг.) - специальное крановое шасси, унифицированное с тягачами серии 537. Спроектировано в 1962 году в СКБ-1 и с 1965 года выпущено опытной партией на КЗКТ. Его единственным назначением была установка войскового гидравлического автокрана 9Т35 грузоподъемностью 16 т с двухсекционной телескопической стрелой, специально предназначенного для РВСН. Он входил в состав ракетного комплекса 9К76 "Темп-С", где являлся штатным средством для перегрузки ракет и контейнеров с боевыми частями с транспортных машин 9Т215 и 9Т219 на пусковую установку. Разработкой и изготовлением надстройки занимался завод "Баррикады". Крановое оборудование с закрытой металлической кабиной оператора с системой отопления монтировалось на полноповоротной платформе в задней части шасси с четырьмя откидными аутригерами. Двухконтурный привод всех рабочих органов осуществлялся гидравлическими лебедками и гидроцилиндрами, получавшими масло под давлением от главного гидронасоса с приводом от дополнительного 4-цилиндрового 50-сильного дизельного двигателя Д-37М (Д-144) воздушного охлаждения, который выпускал Владимирский тракторный завод. Снаряженная масса крана составляла 40,7 т, полная с экипажем - 41,1 т. Габаритные размеры в транспортном положении - 11 210x3070x3312 мм. Максимально допустимая скорость передвижения по шоссе не превышала 38 км/ч, на местности - не более 8 км/ч. В зависимости от вида работ и качества дорожного полотна расход топлива колебался от 93 до 226 л на 100 км. На зимних испытаниях в 21 НИИИ, проведенных с ноября 1968-го по февраль 1969 года, проявились главные недостатки крана: излишняя масса, недостаточная проходимость и склонность к боковому опрокидыванию. Серийно он не выпускался и вскоре был заменен более легкими и простыми автокранами на шасси "Урал-375Д".

-тонный войсковой автокран 9Т35 с телескопической стрелой на шасси МАЗ-537К. 1968 год

МАЗ-537Т (конец 1960-х гг.) - опытный образец экспортного варианта седельного тягача для поставки в страны с жарким и влажным тропическим климатом, где его предполагалось использовать для транспортировки танков и в составе ракетных комплексов. В отличие от базовой машины снабжался защитными покрытиями основных агрегатов, узлов и деталей для повышения их антикоррозионной стойкости и долговечности с использованием специальных материалов и технологий. Например, детали гидротрансформатора подвергались химическому оксидированию, медные прокладки - лужению, посадочные места подшипников были хромированными, рукоятки и тяги управления кадмированы, емкости системы охлаждения анодированы и т.д. Автомобиль успешно прошел испытания во всех климатических зонах СССР, но получился буквально золотым. Для заказчика КБ "Мотор" он оказался непосильно дорогим, и работы по теме 537Т были прекращены.

КЗКТ-537Л (1976 - 1990 гг.) - первый многоцелевой 15-тонный бортовой балластный тягач, полностью разработанный и построенный на КЗКТ под руководством конструктора В.А. Пискарёва с использованием шасси и лебедки от модели МАЗ-537Г. Первый образец был собран в 1976 году, серийное производство началось через два года. Автомобиль заменил первую балластную машину МАЗ-535А и формально считался аэродромным тягачом для перемещения самолетов массой до 200 т, хотя служил также для буксировки по шоссе различных 75-тонных прицепных систем. В снаряженном состоянии он весил 23,7 т и при полной массе 39,1 т работал на дорогах и территориях с твердым покрытием в составе многозвенных автопоездов массой около 240 т. Тягач снабжался укороченной сварной грузовой платформой с внутренней длиной 3165 мм, но установка лебедки между кабиной и кузовом заставила сдвинуть его назад, что привело к увеличению габаритной длины до 9250 мм при сохранении остальных размерных параметров. Кроме того, на удлиненной с обеих сторон раме монтировали унифицированные буксирные приспособления с двойной амортизацией. Бортовая платформа снабжалась неоткидными бортами, причем для пропускания троса лебедки в передних и задних бортах имелись отверстия с направляющими роликами. В комплектацию машины входили два прожектора, специальные светосигнальные огни, переговорное устройство для общения с экипажами буксируемых машин и самолетов. Максимальная скорость одиночного тягача на шоссе осталась на уровне 60 км/ч, но при буксировке различных систем по разным покрытиям находилась в границах 5 - 20 км/ч. После испытаний в 21 НИИИ автомобиль был принят на вооружение и применяется до сих пор. Его вариантом стал опытный седельный тягач 537М с лебедкой, построенный в 1978 году. На нем впервые была предпринята попытка заменить силовой агрегат Д-12А на автомобильный дизельный двигатель ЯМЗ-240НМ V12 (22,3 л, 500 л. с.), обеспечивавший машине максимальную скорость 65 км/ч.

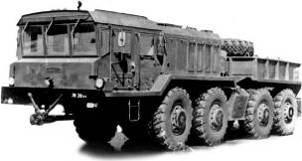

Многоцелевой 15-тонный балластный тягач КЗКТ-537Л на шасси МАЗ-537Г. 1976 год

КЗКТ-537П (1981 - 1985 гг.) - модернизированный и существенно упрощенный многоцелевой 15-тонный балластный тягач без лебедки, служивший для буксировки прицепных систем массой до 75 т. По сравнению с моделью 537Л отказ от лебедки позволил снизить снаряженную и полную массу на 1 т (до 22,7 и 38,1 т соответственно) и вернуться к удлиненной сварной металлической платформе многоцелевого назначения с задним откидным бортом и возможностью установки на ней продольных откидных скамеек для личного состава, деревянных надставных бортов и тента. В остальном вариант 537П соответствовал модели 537. Автомобиль применялся в основном в РВСН как буксировщик транспортных ракетных систем.

Военное применение тягачей МАЗ-537

Основу 537-го семейства составляли серийные многоцелевые седельные тягачи МАЗ-537 и МАЗ-537Г, на которые приходилась 80 - 90% всего производства. В военном деле они служили в первую очередь для выполнения общих транспортных операций и работали со специальными многоцелевыми полуприцепами для скоростной доставки по дорогам общего пользования и на местности бронетанковой техники, крупногабаритных грузов и специального оборудования. Для агрегатирования с ними на МАЗе и на Челябинском машиностроительном заводе автомобильных и тракторных прицепов (ЧМЗАП) был налажен серийный выпуск специальных низкорамных полуприцепов со средствами погрузки и разгрузки перевозимых грузов. Первым в этом ряду в конце 1950-х годов стал двухосный полуприцеп-танковоз МАЗ-5247Г (3-ППТ-50) грузоподъемностью 50 т с восемью односкатными бездисковыми колесами на балансирной безрессорной подвеске с шинами размером 15,00 - 20, откидными задними аппарелями и средствами крепления груза на платформе. В 1963 - 1979 годах он выпускался в Челябинске под маркой ЧМЗАП-5247Г. Максимальная скорость такого автопоезда на шоссе была ограничена величиной 50 км/ч. Вторым полуприцепом являлась 25-тонная модель МАЗ-5248, созданная для тягачей МАЗ-535, но агрегатировавшаяся также с машинами серии 537. Она отличалась четырьмя задними односкатными колесами, унифицированными с тягачами. С 1976 года выпускался новый войсковой трехосный 52-тонный полуприцеп-трейлер ЧМЗАП-9990 оригинальной конструкции с 12 колесами с широкопрофильными шинами на независимой балансирной подвеске и восемью запасными топливными баками общей вместимостью 1000 л со специальным электрическим насосом для перекачивания горючего на тягач. Скорость движения этого автопоезда возросла до 60 км/ч. В 1991 году для работы с машинами МАЗ-537 и новыми тягачами КЗКТ-7428 в Кургане был разработан собственный двухосный низкорамный полуприцеп КЗКТ-9101 грузоподъемностью 53,5 т.

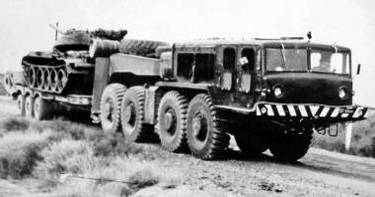

Серийный седельный тягач МАЗ-537Г первой серии с 50-тонным полуприцепом МАЗ-5247Г

Кроме выполнения общих транспортных операций и доставки бронетехники, тягачи серии 537/537Г буксировали специальные низкорамные полуприцепные двух - и трехосные транспортные тележки системы РВСН.

На них из хранилищ или железнодорожных вагонов на стартовые позиции транспортировали различные баллистические ракеты, которые регулярно появлялись на парадах на Красной площади, демонстрируя всему миру действительно гигантскую военную мощь Страны Советов.

Среди них были межконтинентальные ракеты Р-9А (8К75) и РТ-2П (8К98П), стратегические гаммы УР-100, морские баллистические двухступенчатые серии Р-29 (РМС-40) для подводных лодок и другие. Балластные тягачи 537А и 537Л вывозили на прицепных тележках тяжелые баллистические ракеты серии Р-36 (8К67), а двухосные транспортные тележки 8Т139 применяли для доставки межконтинентальных ракет Р-16 (8К64) и орбитальных ГР-1 (8К713), весивших до 150 т. В середине 1970-х годов тягачи МАЗ-537В применяли в опытной эксплуатации для транспортировки контейнеров с противоракетами А-350, входившими в систему А-35 противоракетной обороны (ПРО) Москвы и Центрального региона.

С появлением в советском военном арсенале еще более крупных и тяжелых ракетных комплексов для их транспортировки и установки на стартовых позициях были разработаны мощные транспортно-перегрузочные и установочные системы, для буксировки которых также применяли многоцелевые и специальные тягачи МАЗ-537.

Серийный тягач МАЗ-537Г последнего выпуска с 52-тонным полуприцепом ЧМЗАП-9990

На военном параде в Москве МАЗ-537 буксирует транспортную тележку с ракетой Р-9А

В 1977 году на базе тягачей МАЗ-537Г со специально оборудованными полуприцепами МАЗ-9994 в Институте ядерной энергетики Академии наук Белорусской ССР была разработана единственная в мире мобильная атомная электростанция "Памир-630Д" военного назначения, предназначенная для оперативной доставки всеми видами транспорта и способная работать практически при любых температурах и в самых тяжелых дорожных условиях. В первой половине 1980-х годов были построены два комплекта таких станций. Каждая состояла из двух тягачей с полуприцепами полной массой по 60 т, на которых монтировали оборудование компактного ядерного реактора мощностью 630 кВт и турбореактивных блоков. Пульты управления с первыми советскими компьютерами "Минск" и отсеки для персонала из 28 человек располагались еще на двух автомобилях. Запаса ядерного топлива хватало на пять лет работы. После аварии на Чернобыльской АЭС по соображениям безопасности обе электростанции "Памир" были уничтожены.

Средства обслуживания ракетных комплексов

Вторым менее распространенным назначением седельных тягачей МАЗ-537 являлась буксировка топливных и специальных заправочных полуприцепов-цистерн для ВВС и РВСН. На крупных военных аэродромах применялись автономные полуприцепные топливозаправщики вместимостью от 30 до 60 тыс. л. Для транспортировки и заправки топливом различных ракетных комплексов служили две специальные полуприцепные теплоизолированные цистерны со средствами его очистки, раздачи, перемешивания, подогрева и охлаждения, приспособленные к эксплуатации при температурах от - 40 до +50? С и при влажности воздуха 98%. Они агрегатировались с седельными тягачами МАЗ-537Д, оборудованными генераторной станцией для питания их систем, и базировались на специальных двухосных полуприцепах с четырехколесными тележками, унифицированными с задними колесами тягачей. Первая заправочная автоцистерна ЗАЦ-1 (15Г95) доставляла 39 т ядовитого амила (окислителя ракетного топлива) и снабжалась собственной перекачивающей станцией, системами поддержания постоянной температуры и перемешивания топлива в пути, тремя боковыми шкафами с аппаратурой контроля и управления, емкостями для шлангов и вспомогательного оборудования и рабочими площадками. На стоянке и во время движения максимальное внутреннее давление в цистерне регулировалось в пределах от 2,7 до 4,0 кгс/см² при помощи пневматической системы из шести баллонов емкостью по 130 л каждый. Вторая аналогичная цистерна ЗАЦ-2 (15Г96) перевозила 31 т гептила для заправки ракетных систем и по общей конструкции не отличалась от модели ЗАЦ-1. На стоянке максимальное давление в ней устанавливалось на уровне 2,5 кгс/см². Полная масса таких автопоездов достигала 77,3 и 71,0 т, габаритная длина - 19,1 и 19,8 м соответственно. Высота - 4,0 и 4,25 м при единой габаритной ширине 3,0 м. Максимально допустимая скорость передвижения по шоссе - 40 км/ч, по грунтовым дорогам - 20 км/ч. Экипаж обеих автоцистерн состоял из двух специально экипированных человек с противогазами, средствами индивидуальной защиты и спецприборами.

Полуприцепная автоцистерна-заправщик ракетным топливом ЗАЦ-1 (15Г95) с тягачом МАЗ-537Д

Для расширения возможностей новых зенитных ракетных систем (ЗРС) С-300ПТ и С-300ПС, принятых на вооружение в 1981 и 1983 годах соответственно, в конце 1970-х были созданы мобильные подъемные антенные вышки, буксировавшиеся тягачами МАЗ-537. Их монтировали на специальных двухосных длиннобазных полуприцепах с двумя мощными гидравлическими цилиндрами для их подъема в вертикальное положение. На вышках устанавливали оборудование постов радиосвязи, радиолокации, разведки и целеуказания, позволявших в условиях лесистой пересеченной местности и при скорости ветра до 30 м/ч обнаруживать маловысотные воздушные цели и обеспечивать их сопровождение и наведение средств ПВО. Первой на вооружение поступила универсальная передвижная вышка 40В6 высотой 24,4 м, за которой последовал модернизированный 25-метровый вариант 40В6М. Низковысотные обнаружители 5Н66 и специальное радиолокационное оборудование на них устанавливалось при помощи тяжелого автокрана КТ-80 и позволяло фиксировать цели на расстоянии свыше 43 км. В 1980-е годы для комплексов С-300ПС и С-300ПМ была создана двухсекционная 39-метровая вышка 40В6МД с дополнительной съемной секцией длиной 13 м, которую на необорудованной позиции можно было привести в рабочее положение в течение двух часов. На ней монтировали модернизированный обнаружитель 5Н66М. С 1993 года в состав ЗРС С-300ПМ (С-300ПМУ-1) входила вышка 40В6М, а в более поздних системах С-300ПМУ-2 "Фаворит" и С-400 "Триумф" она применялась для подъема всевысотных обнаружителей 96Л6Е и 96Л6Е2.

Тягач МАЗ-537Г в сцепе с полуприцепной 25-метровой антенной вышкой 40В6М

Транспортно-перегрузочные машины

На седельные тягачи МАЗ-537 со специальными полуприцепными средствами приходится третий этап создания принципиально новых, наиболее крупных и мощных мобильных систем для предстартовой транспортировки и перегрузки частей или полностью собранных новых видов стратегических ракет, а также помещения их в шахтные пусковые установки (ШПУ). К тому времени ракетные установщики успели пройти короткий путь развития от простых перегрузочных средств первого поколения на тяжелых грузовиках до более сложных систем с применением одноосных тягачей. Уже к середине 1960-х годов быстрое развитие стратегических средств поражения противника, укрывшегося на других континентах, привело к появлению еще более тяжелых многоступенчатых межконтинентальных ракет и соответственно - к рождению третьего поколения специальных подвижных транспортеров-установщиков. При этом за довольно короткий исторический период они также претерпели серьезную трансформацию от простых полуприцепных перегружателей до уникальных сверхтяжелых многозвенных автопоездов оригинальной концепции и конструкции.

Сегодня известно как минимум о десятке различных систем самоходных полуприцепных установщиков и транспортировщиков стратегических ракет в специальных ТПК, каждый из которых служил для обслуживания только одного определенного типа или нескольких однотипных видов ракет. Существенное повышение нагрузки со стороны "носимых спецсредств", передвижение по шоссе и дорогам не ниже пятой категории или на закрытых территориях с бетонным покрытием и введение более простой и дешевой горизонтальной системы бескрановой перегрузки привели к появлению специальных низкорамных полуприцепов со сравнительно небольшим дорожным просветом, собственными погрузочно-разгрузочными средствами и компактным электрическим приводом управляемых колес. Основным разработчиком и изготовителем таких систем являлось московское КБ "Мотор" - бывший завод "Машиностроитель" (п/я 3127).

Самоходные автономные установщики баллистических ракет в ШПУ вместе с ТПК или транспортно-загрузочные машины имели принципиально одинаковую конструкцию и работали в сцепе с тягачами МАЗ-537 и 537Г. Они базировались на шасси специальных двухосных низкорамных полуприцепов с блокируемой рессорно-балансирной подвеской, пневмогидравлической тормозной системой от тягача, мощной несущей сварной швеллерной конструкцией и подъемной стреловой рамой с продольными направляющими из двух железнодорожных рельсов (рельсовый путь), на которую с транспортной машины горизонтально передвигался ТПК с ракетой. При помощи гидроцилиндров рама вместе с ними поднималась в вертикальное положение, после чего при помощи тросовой системы ТПК опускался в ШПУ или извлекался из нее. Все установщики являлись всепогодными и могли эффективно выполнять свои обязанности при температурах от - 50 до +50? С и при максимальной скорости ветра до 20 м/с. В их состав обычно входили собственные электрическая и гидравлическая системы для привода лебедок, полиспастной системы и опорных домкратов, пульты управления, блокировочные средства крепления ТПК и всей системы, средства связи, комплекты расходных частей и шанцевый инструмент.

Для доставки ТПК с ракетами со складов или из специальных железнодорожных вагонов на технологическую площадку стартового комплекса и последующей их бескрановой перегрузки на установочные средства служили специальные многоосные автопоезда - транспортно-перегрузочные агрегаты (ТПА), работавшие в основном с тягачами МАЗ-537Е. Для них были созданы наиболее оригинальные низкорамные многоосные полуприцепы с ведущими или неведущими колесами и рельсовым путем на специальной неподъемной раме, сваренной из стальных швеллеров, длина которой определялась параметрами перевозимого груза. Самый крупный, длинный и, по всей видимости, единственный в мире автопоезд-ТПА состоял из четырех транспортных средств с 48 односкатными колесами. Конструктивными особенностями основных видов ТПА являлись тормозной привод колес полуприцепа от тягача, собственная насосная станция для гидропривода тяговой лебедки с тросоукладчиком и опорных домкратов, электросистема с питанием от генератора тягача или от внешней сети переменного тока напряжением 380 В, лестницы и рабочие площадки для обслуживания систем ТПА и ракеты, радиостанция, комплекты запчастей и инструмента, маскировочные чехлы на съемных дугах или специальные теплоизолированные кузова. Тягачи МАЗ-537В использовались со специальными двухосными полуприцепными агрегатами с цилиндрическими ТПК, в которых находились стратегические ракеты УР-100 (8К84) или противоракеты УР-96 и УР-96М комплексов ПВО А-35 и А-35М соответственно. Запас хода всех видов ТПА обычно не превышал 300 км, их максимально допустимая скорость по шоссе находилась в границах 30 - 40 км/ч, на грунтовом или бетонном покрытии - не выше 20 км/ч.

В целях особой скрытности все транспортно-перегрузочные системы базировались в подземных укрытиях, имели маскировочные чехлы, тенты или специальные кузова, а все операции по транспортировке и установке ракет происходили в темное время суток и занимали не более двух дней, а точнее ночей, когда места перегрузки и нахождения ШПУ оказывались недосягаемыми для наблюдения со спутников потенциального противника. В течение первой ночи транспортировщик доставлял ракету из хранилища в подземное укрытие, во вторую ночь выезжал на открытую монтажную площадку, куда из своего укрытия прибывал установщик и помещал контейнер с ракетой в шахтную установку. На всех переездах такие машины сопровождали резервные тягачи.

Конструктивной основой активных установщиков и транспортировщиков баллистических ракет считается экспериментальный автопоезд СО-7 (14x14) оригинальной конструкции с комбинированным электромеханическим приводом, разработанный в 1965 году предприятием п/я А-3590 совместно со специалистами 21 НИИИ. Вся его электрическая система была спроектирована и изготовлена на московском заводе "Динамо" имени С.М. Кирова. Автопоезд состоял из дооборудованного тягача МАЗ-537 и трехосной низкорамной 50-тонной полуприцепной платформы со всеми ведущими и управляемыми односкатными колесами. На автомобиле размещался серийный генератор постоянного тока ДК-510Д мощностью 215 кВт с приводом от коробки отбора мощности с угловым редуктором. Электрический ток напряжением 360 В подавался от него на два тяговых электромотора ДК-308А мощностью по 75 кВт. Каждый из них через систему редукторов и муфт передавал крутящий момент на один из крайних мостов полуприцепа и на одно из колес среднего моста. Управление положением всех колес осуществлялось из кабины водителя или с дистанционного пульта и производилось при помощи двух силовых гидроцилиндров с электромагнитными клапанами, получавших питание от установленного на автомобиле насоса НШ-39 с приводом от редуктора коробки отбора мощности. Электропривод активировался автоматически при включении первой ступени в коробке передач или пониженной передачи в раздаточной коробке. Снаряженная масса тягача составила 24,3 т, автопоезда - 41,6 т. Полная масса всего комплекта с полной нагрузкой - 88,5 т, габаритная длина - 23 250 мм. На дороге с твердым покрытием автопоезд развивал скорость 44 км/ч, имел радиус поворота 18 - 19 м и на местности преодолевал снежную целину глубиной около 1 м.

Несмотря на особую сложность, полуприцепная платформа опытного автопоезда СО-7 послужила основой первых установщиков с активными трехосными полуприцепами, разработанными в КБ "Мотор" в 1968 году. Для их буксировки использовался специальный тягач МАЗ-537Д с собственной генераторной станцией. Речь идет о двух идентичных транспортно-загрузочных машинах 15У39 и 15У40 с характерными цилиндрическими герметичными ТПК с ребрами жесткости и задними откидными крышками, служивших для доставки и установки в ШПУ межконтинентальных ракет РТ-2 (8К98) и РТ-2П (8К98П) длиной 21,2 м и диаметром 1840 мм. На вооружение их приняли в 1968 и 1972 годах соответственно. В отличие от системы СО-7, все колеса полуприцепов снабжались более компактными и легкими электромотор-колесами, работавшими на переменном токе. Их шасси оснащалось двумя задними гидравлическими домкратами, для подъема контейнера служил один рабочий гидроцилиндр и еще два боковых гидростабилизатора. Масса комплектного автопоезда 15У40 длиной 20,7 м без ракеты составляла 56,8 т. По договору ОСВ-2 обе ракеты, получившие общее наименование РС-12, были сокращены и уничтожены вместе с системами их обеспечения.

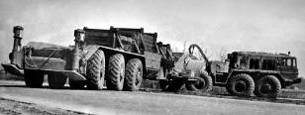

Активный поезд СО-7 для ракетного установщика с тягачом МАЗ-537 и трехосным полуприцепом. 1965 год

Тягач МАЗ-537Д с транспортно-загрузочной машиной 15У39 для установки ракет РТ-2.1968 год

Развитием прежних простых перегрузочных систем стал многоцелевой полуприцепной двухосный установщик транспортно-пусковых контейнеров УТПК-1 образца 1975 года с тягачом МАЗ-537Г, оборудованный сварной подъемной стрелой с рельсовыми направляющими, двумя подъемными гидроцилиндрами и полиспастовой системой погрузки ракеты и опускания ее в ШПУ. Габаритные размеры полуприцепа в транспортном положении без ракеты составляли 18 800x3240x3300 мм, собственная масса - 46 т. Общая длина автопоезда - 23,3 м, полная масса - 67,6 т. Экипаж состоял их двух человек. Установщик поступал на вооружение в составе нескольких стратегических ракетных комплексов шахтного базирования для перегрузки с транспортных систем и установки основного цилиндрического "стакана" сходных типов ТПК для модернизированных межконтинентальных ракет серии УР-100 длиной до 24 м - МР-УР-100 (15А15) и УР-100 УТТХ (15А16) со стартовой массой 71,1 т, а также более тяжелых УР-100Н (15А30) и УР-100НУ (15А35), весивших 103 - 106 т. Модернизированный вариант установщика с пониженной высотой расположения рамы, снабженный удлиненной стрелой и загрузочным механизмом, применялся для помещения в ШПУ специальных цилиндрических обитаемых контейнеров командного пункта ракетного комплекса. Полная масса такого автопоезда возросла до 69,9 т, длина - до 26,5 м. Радиус поворота всей системы достигал 35 м. Сходный с ним новый более мощный установщик 15У164 применялся для работы с модернизированными 34-метровыми ракетами Р-36М (15А14) шахтного комплекса 15П014 второго поколения и Р-36М УТТХ (15А18) комплекса 15П018, принятого на вооружение в декабре 1980 года для замены системы 15П014. Все эти ракетные системы в международных договорах о сокращении стратегических вооружений имели обозначения РС-16, РС-18, РС-20 и впоследствии были разукомплектованы и уничтожены.

Полуприцепная машина УТПК-1 для установки стратегических ракет серии УР-100.1975 год

Установщик 15У164 для монтажа ракет Р-36М

Для перевозки ТПК с 24-метровыми ракетами модернизированных серий МР-УР-100 и МР-УР-100 УТТХ использовался унифицированный трехосный длиннобазный ТПА с тягачом МАЗ-537Е и электропитанием от генератора автомобиля или от внешней сети. Он был оборудован шестью односкатными управляемыми колесами уменьшенного диаметра, четырьмя задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами-ограждениями с маскировочным тентом и сварным основанием с продольным рельсовым путем. Эта конструкция являлась типичным отражением внедрения системы бескрановой перегрузки ракеты, которая через открытую заднюю секцию полуприцепа загружалась горизонтальным способом со складских эстакад или из вагонов и доставлялась на монтажную площадку, где ее перемещали назад и монтировали на пристыкованном установщике. Габаритные размеры ТПА составляли 40 900x3850x4550 мм, масса без ракеты - 43,75 т. Боевой расчет - четыре человека.

Для доставки и перегрузки частей многоступенчатых межконтинентальных ракет Р-36М и Р-36 УТТХ длиной 34,3 м и стартовой массой 210 - 211 т применялся специальный агрегат 15Т145М с тягачом МАЗ-537Д и открытым длиннобазным пятиосным 36-тонным полуприцепом-шасси, имевший оригинальную колесную формулу 18x16. Для транспортировки 211-тонной ракеты Р-36М2 (15А18М) шахтного комплекса 15П018М "Воевода", принятой на вооружение в 1989 году, служил модернизированный вариант 15Т145МД. Оба агрегата представляли собой пространственную решетчатую конструкцию с длинным задним свесом и проложенными вдоль нее рельсами, опиравшуюся передком на седельно-сцепное устройство и своей средней лонжеронной частью - на специальный односкатный 10-колесный ход. Управление всеми колесами осуществлялось системой гидроприводов, для питания которых на тягаче был смонтирован гидронасос с приводом от коробки отбора мощности. Две пары крайних ведущих колес имели встроенные электромоторы, получавшие энергию от дополнительного генератора переменного тока, также смонтированного на автомобиле. В комплект ТПА входили приборы наведения при погрузочно-загрузочных операциях, лестницы и смотровые площадки, специальные чехлы и радиостанция Р-148. Общие габариты агрегата - 40 950x3850x5600 мм, полная масса - 125 т.

Тягач МАЗ-537Д с пятиосным транспортером 15Т145МД для доставки ракет Р-36М2.1989 год

Сходный по общей концепции с моделью УТПК-1 тяжелый установщик УТПК-2 (15У165) с тягачом МАЗ-537Е применялся для монтажа в ШПУ контейнера с самой совершенной советской межконтинентальной баллистической ракетой РТ-23 УТТХ (15Ж60) длиной 23,4 м и стартовой массой 104,5 т. Она была разработана днепропетровским КБ "Южное" и входила в состав шахтного варианта 15П060 ракетного комплекса "Молодец", поставленного на боевое дежурство в августе 1988-го и принятого на вооружение в 1990 году. По Договору СНВ-2 ракета имела обозначение РС-22. Новый установщик представлял собой длиннобазный двухосный полуприцеп с несущим лонжеронным основанием и пространственной сварной подъемной системой (кран-балкой) с тросовыми лебедками и нескольким гидроцилиндрами для проведения всех погрузочно-разгрузочных операций, подъема ТПК с ракетой в вертикальное положение над открытой шахтой и помещения ее в ШПУ. Под его рамой помещались четыре двускатных опорных колеса малого диаметра на балансирной подвеске, блок управления, средние и задние гидроопоры. Для маскировки установщик был оборудован облегченным закрытым кузовом (внешней облицовкой), собранным из плоских модульных панелей, игравших также роль теплоизолятора. Погрузка ракеты с ТПА 15Т284 производилась через его заднюю торцевую стенку с несколькими откидными панелями и брезентовой завесой. Габаритные размеры комплектного установщика в транспортном положении - 29 900x4240x5670 мм. Масса полуприцепа - 80,9 т, всего автопоезда - 102,5 т.

Тяжелый автопоезд УТПК-2 (15У165) для установки 105-тонной ракеты РТ-23 УТТХ. 1990 год

Наиболее солидный четырехзвенный транспортно-перегрузочный автопоезд 15Т284 служил для доставки из хранилищ и загрузки на машину УТПК-2 контейнера с баллистической ракетой РТ-23 УТТХ. В его состав входили два тягача МАЗ-537Е и специальные активные четырехосный полуприцеп для транспортировки ракеты и промежуточная четырехосная седельно-подкатная тележка. Головной седельный тягач-лидер оснащался генераторной станцией, гидравлическими насосами, компрессором, пневматическими баллонами, дополнительными топливными баками и другими специальными средствами. Задний бортовой тягач-толкач с собственным электрогенератором служил для дополнительного питания агрегатов автопоезда и создания дополнительного тягового усилия при передвижении всей системы в усложнившихся дорожных условиях, например, в процессе прохождения небольших подъемов трассы. Кроме того, в его кузове размещали сцепные приспособления, подъемное устройство и комплект запчастей, а через дышло проходили электрические кабели и система синхронизации работы моторов обоих тягачей. Основой ТПА являлся длиннобазный полуприцепной агрегат с высоким крытым теплоизолированным кузовом с задними дверями и продольными рельсовыми направляющими для бескрановой перегрузки ТПК, боковыми пультами управления и площадками обслуживания. Своим передним сцепным устройством он опирался на короткую промежуточную тележку, которая в свою очередь соединялась с седельным опорным приспособлением тягача и воспринимала часть огромной массы сверхтяжелого ракетовоза. Каждый активный полуприцепной агрегат снабжался четырьмя четырехколесными тележками с двумя парами односкатных ведущих колес от грузовика КрАЗ-255Б, между которыми устанавливали продольные тяговые электромоторы с системой вентиляции, приводившие угловые и бортовые редукторы наружных и внутренних колес. Каждая тележка подвешивалась на независимой балансирной системе с индивидуальными продольными качающимися рычагами и объединенными на каждую пару колес наклонными гидропневматическими амортизаторами. Таким образом, на ТПА в общей сложности насчитывалось 48 колес, из них 32 на полуприцепах и 16 на тягачах. Вместо ТПК на полуприцепе мог устанавливаться прямоугольный корпус-контейнер с оборудованием шахтного командного пункта 15В223А. Снаряженная масса автопоезда составляла 135 т, максимальная с установленными ракетой и ТПК - 261 т. Полная габаритная длина всей системы с двумя тягачами - 49,9 м, без заднего тягача - 35,6 м, ширина - 4550 мм, высота без груза по кузову - 5800 мм. На шоссе этот уникальный ТПА с полной нагрузкой мог передвигаться со скоростью 40 км/ч, по дорогам пятой категории - 20 км/ч. Его боевой расчет включал семь человек. В ходе развертывания шахтного комплекса "Молодец" транспортно-перегрузочный автопоезд 15Т284 был построен как минимум в 2 - 3 экземплярах и стал самым крупным и тяжелым советским колесным агрегатом военного назначения с несамоходными прицепными звеньями.

Уникальный четырехзвенный активный автопоезд 15Т284 для доставки и перегрузки ракет РТ-23 УТТХ

Ремонтно-эвакуационные машины

Ограниченную гамму нехарактерных для серии 537 машин составили доработанные шасси седельных тягачей МАЗ-537Г с лебедками, на базе которых были созданы эвакуационные тягачи КЭТ-Т и машины технической помощи МТП-А4.1 В конце 1980-х годов они были приняты на вооружение Советской Армии, но серьезного распространения получить не успели. В 1990-е годы их сменили серийные машины, выполненные на шасси новых тягачей КЗКТ-7428 и поступающие в различные подразделения Вооруженных Сил России.

Тяжелый колесный эвакуационный тягач КЭТ-Т на шасси МАЗ-537Г. 1987 год

КЭТ-Т (1987 - 1990 гг.) - тяжелый колесный эвакуационный тягач на шасси МАЗ-537Г с открытым размещением рабочего оборудования. Первый вариант под обозначением ТК-7 был разработан в 21 НИИИ в середине 1980-х годов и собран на 38 ОПЗ. Мелкосерийный выпуск доработанной модели с военным индексом КЭТ-Т с 1987 года осуществлял воронежский Центральный авторемонтный завод № 172 (172 ЦАРЗ). Тягач снабжался специальным ремонтным и буксировочным оборудованием для оказания технической помощи в пути тяжелым многоосным автотранспортным средствам и их эвакуации на ремонтные базы на жестком буксире или в полупогруженном положении с использованием 15-тонной лебедки и подъемного приспособления с упорным сошником. Усиленный передний бампер позволял осуществлять функции толкача при перемещениях поврежденной техники и тяжелых грузов. В его комплект входили несколько жестких буксиров, такелажное оборудование, набор тросов, аппарат для резки металла, переднее буксирное устройство, домкрат, специальный инструмент, осветительные прожекторы и спецсигналы. До сих пор КЭТ-Т состоит в Российской Армии и используется при сопровождении крупных войсковых автоколонн.

МТП-А4.1 (1988 - 1990 гг.) - многоцелевая машина технической помощи на базе МАЗ-537Г с коротким бортовым кузовом и остекленным тентом. Ее первый вариант МТП-4 (изделие 3823) в 1984 году также был разработан в 21 НИИИ. До 1987-го 38 ОПЗ построил несколько прототипов, которые после доработок получили индекс МТП-А4.1 и с 1988 года выпускались небольшими партиями на заводе № 172. Машина с экипажем из трех человек снабжалась штатной лебедкой с тяговым усилием 15 тс, буксирным устройством с сошником, ремонтным и такелажным оснащением, инструментом, комплектом запасных частей, материалами и емкостями с различными жидкостями. Это оборудование позволяло оказывать помощь военным водителям в устранении мелких неисправностей тяжелых автомобилей и специальных шасси, заправлять их топливом, маслами и спецжидкостями, эвакуировать технику на жесткой тяге или в полупогруженном состоянии, а также оперативно устанавливать на колеса опрокинувшиеся тяжелые самоходные системы. При эвакуации по дорогам с твердым покрытием допустимая масса поврежденной техники составляла 45 т, по грунтовым покрытиям - до 30 т. В начале 1990-х годов эту модель сменила модернизированная машина МТП-А4.2 на новом шасси КЗКТ-74281.

Машина технической помощи МТП-А4.1 с лебедкой и коротким кузовом. 1988 год

Достаточно широкое распространение тягачей МАЗ-537 во всех видах Вооруженных Сил СССР странным образом сочеталось с их постоянно проявлявшимися недостатками и конструктивными ошибками. К ним относились прежде всего невысокая экономичность и крайне малый ресурс танкового двигателя Д-12А, едва достигавший 1500 часов работы, недостаточная для ряда операций мощность, высокий расход масел и смазок буквально во всех агрегатах, частые, сложные и трудоемкие работы по регулярному обслуживанию и ремонту, сокращавшие время эксплуатации машин и требовавшие наличия под рукой мощной ремонтно-технической базы с квалифицированным персоналом. Постепенно одним из важнейших стал вопрос о необходимости перевозки в кабинах седельных тягачей экипажей буксируемой боевой техники.

6. МАЗ-545. (1969 - 1977 гг.)

Появление нескольких опытных образцов тяжелых тягачей проходной серии 545 второго поколения объяснялось сразу несколькими причинами. К концу 1960-х годов КЗКТ практически освоил серийный выпуск машин 537-й серии, но одновременно в них обнаруживалось все больше недоделок. Не имея достаточных производственных и конструкторских возможностей, завод пытался устранить их частыми, многочисленными и не столь важными модификациями, в целом ничего не менявшими. К тому времени опыт эксплуатации тягачей МАЗ-537, ужесточившиеся требования Минобороны и перспективные западные тенденции, а также появление ядерного оружия привели к решению о необходимости создания более мощных автомобилей и транспортеров тяжелой гусеничной техники с вместительными и лучше защищенными кабинами. Такая концепция была особенно важной при осуществлении дальних бросков автомобильных колонн по дорогам общего пользования и обеспечивала ускоренный ввод буксируемых машин в боевые действия. Воплощением этих идей стал тягач МАЗ-545, разработанный в минском СКБ-1 и оснащенный новыми агрегатами и видами кабин, которые, по сути, являлись более существенными модернизациями базовой модели МАЗ-537.

В 1969 - 1970 годах завод собрал два первых опытных тягача - седельный МАЗ-545 и балластный МАЗ-545А, базировавшиеся на шасси МАЗ-537 с обычной 2-дверной кабиной и двумя 4-местными рядами сидений на восемь человек. Посадка личного состава на задний ряд была возможна лишь при опускании спинок правых передних сидений, поэтому на следующем этапе модернизации появилась та же кабина в 6 - и 7-местных исполнениях, у которых в переднем ряду имелось одно или два свободных крайних места для облегчения посадки и высадки четырех человек с задних сидений. Новая цельнометаллическая 4-дверная 8-местная кабина появилась только в 1973 году. Она представляла собой удлиненную стандартную конструкцию от модели 537, вынесенную на увеличенный до 3 м передний свес рамы и оборудованную двумя парами боковых дверей с металлическими лесенками. К середине 1970-х она была преобразована в усиленный герметизированный вариант с дополнительной защитой от оружия массового поражения и плоской передней стенкой с обратным углом наклона, что привело к появлению короткого полукапота под двухсекционным лобовым стеклом. Поздний вариант получил плоский вертикальный передок-ограждение с приваренными усилительными косынками, за которым просматривалась обычная штатная кабина. Она имела два ряда по четыре индивидуальных одноместных сиденья, один люк в крыше и второй в задней стенке для доступа к двигателю.

Прототип 650-сильного седельного тягача МАЗ-545 с 4-дверной кабиной и полуприцепом МАЗ-796.1973 год

Вместе с тем все остальные узлы трансмиссии и ходовой части остались без изменений. Исключение составляли игольчатые подшипники карданного вала, соединявшего двигатель с повышающей передачей, увеличенное давление в шинах (5,0 кгс/см²) и введение в механизм лебедки аварийного звукового сигнала. Кроме того, два топливных бака перенесли из-за моторного отсека в боковые пространства между средними колесами, а их общая вместимость возросла до 900 л.

Седельный тягач МАЗ-545 с допустимой нагрузкой на сцепное устройство 25 т служил для буксировки полуприцепов массой до 68 т, работы в составе автопоездов массой 90,8 т и по большинству параметров не отличался от серийной машины 537Г.

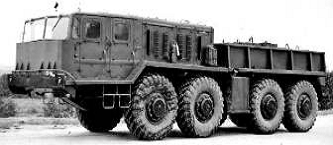

Балластный 15-тонный вариант МАЗ-545А без лебедки оборудовался сварным металлическим кузовом от модели 537А и предназначался для буксировки 75-тонных прицепных систем. Обе машины имели одинаковую снаряженную массу (22,0 т) и могли передвигаться по шоссе со скоростью 65 км/ч. Они прошли достаточно долгий и сложный цикл заводских и военных испытаний по дорогам общего пользования, на полигоне 21 НИИИ, в горной и пустынной местности и при экстремальных температурах Сибири, Средней Азии и Забайкалья, где седельные машины буксировали полуприцепы-танковозы МАЗ-796 и ЧМЗАП-5247Г.

В отчетах по испытаниям констатировалось, что МАЗ-545 "показал удовлетворительную работоспособность и в целом соответствует техническим условиям", но по основным эксплуатационным показателям практически не отличается от серийных машин МАЗ-537.

Другим отягчающим обстоятельством, препятствовавшим внедрению 545-й серии, являлось завершение разработки Минским автозаводом целого семейства подобных тягачей "Оплот".

Реальным итогом работ по теме 545 стали два новых опытных тягача КЗКТ-7426 и 7427 с разными силовыми агрегатами.

Поздний вариант балластного тягача МАЗ-545 с плоским передком 4-дверной кабины. 1977 год

. КЗКТ-7426/7427. (1978 - 1987 гг.)

Острая необходимость создания более совершенной и эффективной замены быстро устаревавшему тягачу МАЗ-537 привела в конце 1970-х годов к активизации на Курганском заводе собственных опытно-конструкторских работ по перспективной технике. Все они пока осуществлялись при постоянном участии специалистов СКБ-1, а прочная привязанность производства КЗКТ к выпуску единственной четырехосной серии 537 не позволяла в короткий срок внедрить их в производство. Считается, что к новым разработкам завод подтолкнуло Постановление Совмина от 6 апреля 1978 года, поручавшее заводу организовать серийное производство разработанных на МАЗе перспективных 650-сильных седельных тягачей семейства "Оплот". Отсутствие свободных производственных мощностей и средств на возведение новых цехов, а также гнетущее положение с качеством готовых машин, в зародыше загубили появление в Советской Армии новой тяжелой автотехники и еще на 10 - 12 лет продлили срок существования окончательно состарившихся тягачей МАЗ-537. Тем не менее в Кургане было принято смелое решение о создании собственного альтернативного тягача КЗКТ-7426 с таким же силовым агрегатом, какой стоял на машинах гаммы "Оплот". Разработки новых автомобилей третьего поколения 7426 проводились в Кургане под руководством В.А. Пискарёва, будущего главного конструктора КЗКТ, с использованием прежних шасси серии 537, опыта модернизации серийной техники и создания опытных тягачей МАЗ-545.

Первый седельный тягач КЗКТ-7426 с допустимой нагрузкой на сцепное устройство 27 т появился в 1978 году и служил для буксировки полуприцепов массой до 70 т. Он был приспособлен для преодоления горных перевалов на высоте до 3500 м над уровнем моря, эксплуатации при температурах от - 50 до +50? С, повышенной запыленности и влажности воздуха 98% и высокой скорости ветра - до 20 м/с. Его конструктивной основой являлся автомобиль МАЗ-537Г с лебедкой, дооборудованный новыми силовым агрегатом и защищенной 2-дверной кабиной, уже опробованной на модели МАЗ-545. На КЗКТ-7426 устанавливался барнаульский дизель Д12АН-650 V12 мощностью 650 л. с. с турбонаддувом и новым генератором в 2,2 кВт. Вместе с этим на нем сохранились все предыдущие вспомогательные системы от двигателя Д12А-525, а агрегаты трансмиссии и ходовой части практически вообще не изменились, кроме введения между мотором и гидротрансформатором торсионного вала вместо карданного. Второй важной новостью стала сварная цельнометаллическая теплоизолированная двухрядная кабина на 6 - 7 человек с люком и фильтровентиляционной установкой, однако требования увеличения ее прочности и защищенности от воздействия ядерного оружия по третьему классу защиты привели к возвращению двух боковых дверей. Внешне она уже не имела общих элементов с машинами серии 537 и снабжалась плоской передней панелью, трехсекционным лобовым стеклом, четырьмя откидными рамами боковых окон и характерными покатыми скосами крыши. По образцу машины МАЗ-545 два топливных бака емкостью по 450 л также помещались по обеим сторонам между вторым и третьим мостами.

Опытный седельный тягач КЗКТ-7426 с лебедкой и новой 2-дверной кабиной. 1979 год

По сравнению с базовым вариантом МАЗ-537Г снаряженная масса седельного тягача КЗКТ-7426 возросла почти на две тонны (до 24,2 т), что привело к увеличению ее в груженом состоянии до 51,2 т (+1,5 т). При этом общий вес автопоезда достигал 94,2 т. Габаритная длина составила 9840 мм (почти на 1 м длиннее), высота увеличилась до 2970 мм, но ширина почти не изменилась (2880 мм). Скорость по шоссе возросла с 60 до 65 км/ч, максимальная крутизна преодолеваемого автопоездом подъема составила 14?. Самые существенные превращения произошли с запасом хода. При сокращении расхода топлива (108 л на 100 км) и увеличении вместимости штатных баков он достигал 860 км, а при использовании запасных емкостей на полуприцепах на 1000 л горючего возрос до "космической" величины - 1760 км. Пожалуй, еще одним важным достижением стало проектное увеличение гарантийного пробега с 15 до 20 тыс. км, а срока службы машин - с 5 до 10 лет. Остальные параметры не изменились.

С апреля 1979-го и до конца 1980 года автомобиль КЗКТ-7426 проходил приемочные испытания в 21 НИИИ. Он работал в сцепе с полуприцепами ЧМЗАП-5247Г и ЧМЗАП-9990 и оснащался штатными шинами ВИ-202 (18,00 - 24) или широкопрофильными В-77 (1500x600-635). В отчете было указано, что тягач "имеет более высокие показатели по удельной мощности, скорости движения, гарантийной наработке", силовой агрегат и узлы трансмиссии "работали ненадежно", а повышенный моторесурс двигателя остался несбывшимся желанием: его гарантийная наработка не превышала 1000 моточасов. С января по август 1983 года состоялись вторичные сравнительные испытания одного доработанного тягача 7426 с прежним двигателем Д12А-525, его 650-сильного варианта и стандартной машины 537Г. В связи с ухудшением большинства эксплуатационных показателей 525-сильной версии 7426 было принято решение об "экономически невыгодной и технически нецелесообразной" организации ее серийного производства, а внедрение 650-сильной машины могло бы "привести к увеличению разномарочности парка при снижении отдельных эксплуатационных показателей". Тем временем в Минске тоже не удалось организовать серийное производство своего семейства "Оплот", поэтому 650-сильный тягач КЗКТ-7426 приняли на вооружение как "резервный вариант "Оплота" и перспективную машину для будущей замены серии 537 при условии устранения обнаруженных недостатков.

После доработок, проведенных в 1984 - 1987 годах, появились модернизированные версии - две седельные 74262, 74263 и одна балластная 74261. Седельные тягачи 74262 стали непосредственным доработанным развитием базовой модели 7426 с лебедкой. Второй облегченный седельный вариант 74263 отличался отсутствием лебедки и соответственно имел сокращенные снаряженную массу и нагрузку на седло (по 23 т), а также уменьшенную более чем на 5 т полную массу - всего 46,0 т. При этом общая масса автопоезда снизилась до 93 т. Новый балластный тягач 74261 грузоподъемностью 16 т был оборудован центральной лебедкой и сварной металлической платформой длиной 3165 мм с неоткидными бортами, в которых для пропускания троса имелись ниши и проемы. Он работал с опытным четырехосным прицепом ЧМЗАП-8390 и фактически представлял собой уже выпускавшийся вариант МАЗ-537Л с новыми силовым агрегатом и кабиной. Тягач имел снаряженную массу 25,0 т, полную - 41,0 т, габаритную длину - 10,3 м и запас хода - 700 км. Остальные весовые данные соответствовали машине 537Л. Все автомобили усовершенствованной серии были оборудованы самоблокирующимся дифференциалом в раздаточной коробке, автоматическим выбором зазора между накладками и барабанами колесных тормозов и комбинированной двухпроводной пневмогидравлической тормозной системой тягача и полуприцепа с устройством регулирования давления. На автомобилях первый контур воздействовал на колеса первого и третьего моста, второй - на второй и четвертый, обеспечивая тягачам повышенную живучесть при аварийной работе только на одном контуре. На ряде машин монтировали новое переднее буксирное приспособление, установленное на конце дышла, которое в транспортном положении крепилось на бампере. Увеличенные гарантийные ресурсы всех вариантов не отличались от серии 545. После очередных испытаний в 21 НИИИ автомобили были рекомендованы к принятию на вооружение и серийному производству при условии проведения новых доработок.

-сильный вариант КЗКТ-74263 без лебедки в сцепе с полуприцепом ЧМЗАП-5247Г. 1985 год

Балластный 16-тонный тягач КЗКТ-74261 с лебедкой и коротким стальным кузовом. 1984 год

Параллельно с семейством 7426 в первой половине 1980-х годов по заказу объединения "Спецтяжавтотранс" Министерства автомобильного транспорта РСФСР завод проектировал специальный балластный тягач КЗКТ-7427 для проведения специальных транспортных операций по доставке сверхтяжелых крупногабаритных грузов в сложных дорожных и погодных условиях. Работами по этой машине руководил главный конструктор В.П. Носов. КЗКТ-7427 являлся прямым развитием автомобилей серии 7426, но впервые снабжался новой 4-дверной цельнометаллической кабиной с прямоугольной формой передка, трехсекционным лобовым стеклом с обратным наклоном, повышенным расположением крыши и более массивным бампером со встроенными световыми приборами. Сначала на нем решили установить двигатель Д12АН-650, но при обычной эксплуатации его моторесурса хватило бы лишь на год интенсивной работы. В 1985 году на испытания поступили два прототипа балластных тягачей 7427, впервые оснащенных ярославским дизельным двигателем ЯМЗ-8401 V12 с турбонаддувом и той же мощностью (650 л. с.), весившим 1840 кг и обладавшим повышенной экономичностью и ресурсом до 10 тыс. часов. В последующие два года автомобили проходили испытания, причем один тягач при температуре окружающего воздуха +43? С буксировал специальный шестиосный прицеп полной массой 150 т, развивая скорость 8 - 10 км/ч. В сцепе с 50-тонным прицепом она возрастала до 55 км/ч. Так и получилось, что гражданский балластный тягач КЗКТ-7427 вместе с семейством 7426 послужил базой новой военной гаммы 7428, которая достаточной быстро была освоена и выпускается до сих пор.

Гражданский тягач КЗКТ-7427 с 4-дверной кабиной - предшественник семейства 7428

КЗКТ-7428. (1988 - 1991 гг.)

Только по истечении 25 лет производства автомобилей МАЗ-537 на Курганском заводе наконец появилась им достойная замена - первые тягачи КЗКТ-7428 четвертого поколения, представлявшие комбинацию из всех предыдущих машин. Эти работы возглавил новый главный конструктор Ю.Т. Бутров. Формально основой нового семейства являлся вариант КЗКТ-7427, на котором впервые установили новые силовой агрегат и кабину, хотя его изначальной основой все-таки оставалась 537-я серия. Автомобили гаммы 7428 также были предназначены для буксировки всех типовых полуприцепов массой до 70 т и эксплуатации в экстремальных погодных и температурных условиях, причем с учетом опыта афганской кампании для них предельная высота преодолеваемых горных перевалов была повышена до 4000 м.

Как и на промежуточных опытных машинах, главными конструктивными новинками серии 7428 также стали двигатель и кабина. На них монтировали более экономичный автомобильный дизель ЯМЗ-8401.10 V12 (25,86 л, 650 л. с.) жидкостного охлаждения с турбонаддувом, комбинированной системой смазки с "мокрым" картером, экранированным электрооборудованием и рядом новых вспомогательных агрегатов. К ним относились электрофакельный предпусковой подогреватель ПЖД-600И, бачок для предварительного разогрева топлива, дополнительный охладитель масла, еще более мощный 3-киловаттный генератор и единственная система электростартерного запуска. На автомобилях стояла металлическая 6-местная герметизированная кабина с повышенным расположением крыши с люком, наклоненными вперед тремя лобовыми стеклами, откидными боковыми окнами и верхними четырехугольными боковыми окошками. Первые выпуски имели передние усилительные косынки, с 1989 года применялась чуть выдвинутая вперед цельная сварная стенка кабины. В целях повышения прочности ее вновь сделали 2-дверной, а сохранившиеся очертания задних дверей лишь имитировали их реальное наличие. В передней части кабины стояли два индивидуальных подрессоренных сиденья для водителя и командира экипажа, имевшие регулировки по длине, высоте и наклону спинки. Во втором ряду размещались четыре одноместных сиденья для экипажа буксируемой техники, которые можно было трансформировать в два спальных места. В комплект кабины входили усиленная шумо - и теплоизоляция, фильтровентиляционная установка, двойное остекление, две независимые системы отопления, светозащитные шторы, экраны радиационной защиты и кронштейны для личного оружия. Третьим и последним оригинальным решением являлась замена продольных стальных балансирных рычагов задней тележки на многолистовые рессоры. От поздних опытных образцов КЗКТ-7426 серии 7428 достались автоматический выбор зазора в колесных тормозах и двухконтурная тормозная система. Все остальные агрегаты практически не изменились не только по сравнению с ближайшими предшественниками, но и с первыми минскими тягачами МАЗ-537.

Базовым автомобилем нового семейства являлся седельный тягач КЗКТ-7428 без лебедки, собранный в 1988 году и имевший нагрузку на сцепное устройство 27 т. При использовании удлиненной кабины передний свес достиг 2984 мм, габаритная длина возросла до 10 060 мм, высота - до 3060 мм. Все это не могло не сказаться на весовых параметрах, которые существенно превышали значения модели МАЗ-537Г с лебедкой: снаряженная масса - 23,7 т (+1,4 т), полная - 50,7 т (+1 т), общая масса автопоезда - 93,7 т (+3 т). Максимальная скорость осталась на прежнем уровне (65 км/ч), контрольный расход топлива вернулся к раннему значению (125 л на 100 км), зато запас хода достигал 1,5 тыс. км, правда, он учитывал содержимое запасных топливных баков на полуприцепе. Груженый автопоезд преодолевал 1,1-метровый брод и подъемы крутизной до 16?. Официальный гарантийный пробег тягача находился на уровне 20 тыс. км при сроке службы не менее пяти лет. Все остальные характеристики соответствовали серии 537. Производный седельный вариант 74281 отличался установкой 15-тонной лебедки с тросом длиной 100 м и в целом являлся аналогом машины 537Г. Он весил на 1,3 т больше, чем базовая модель 7428, и работал в составе автопоездов полной массой до 95 т. Балластный тягач 74282 с лебедкой и металлической 3,2-метровой платформой от машины 74261 также имел все параметры, унаследованные от моделей 537А и 537Л, но был самым тяжелым в гамме 7428 - 25,8 т.

Эти три базовых автомобиля успешно прошли приемочные испытания, были приняты на вооружение Советской Армии и в 1990 году формально поступили в виртуальное серийное производство. Последней новой машиной марки КЗКТ советского периода в 1991 году стал специальный тягач 74283 со сдвинутым на 345 мм назад седельным устройством. Все эти машины являлись прародителями выпускающегося до настоящего времени семейства КЗКТ-7428. С тех пор оно пополнилось специализированными военными вариантами с новыми агрегатами и узлами, которые теперь поступают в Вооруженные Силы РФ. Столь радужное будущее еще в начале 1990-х годов было серьезно омрачено началом перехода на коммерческие версии, благодаря которым ОАО "Русич" с трудом удалось пережить времена экономических реформ, отсутствия военных заказов, свободного рынка и остаться на плаву в составе разоренного отечественного военно-автомобильного комплекса.

-сильный седельный вариант КЗКТ-74281 с новой двухрядной 2-дверной кабиной. 1988 год

Балластный тягач КЗКТ-74282 с лебедкой и кабиной с плоской передней панелью. 1989 год

Список использованной литературы:

1.      http://statehistory.ru
