Проект локальной вычислительной сети ОАО 'Компьютерный мир'
Проект
локальной вычислительной сети
ОАО
“Компьютерный мир”
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
КП.230106.49.12.02
ПЗ
Содержание
Введение
.
Техническое задание
.1
Основание для разработки
.2
Постановка задачи
.3
Исследование объекта автоматизации
.4
Требования к компьютерной сети
.
Создание имитационной модели компьютерной сети
.1
Выбор серверов
.2
Выбор активного оборудования
.3
Выбор кабельных линий связи
.4
Выбор сетевой технологии
.5
Выбор сетевых протоколов
.6
IP-адресация узлов
.7
Определение типов трафиков между узлами сети
.8
Обеспечение информационной безопасности
.9
Построение имитационной модели ЛВС
.10
Анализ работы сети на основе имитационной модели сети
.
Разработка проектной технической документации
.1
Разработка монтажной схемы
.2
Составление спецификации
Заключение
Список
используемых источников
Введение
век - это век развития компьютерных технологий.
Компьютеры прочно вошли в нашу жизнь и различные сферы деятельности. Почти
каждое предприятие, организация или офис используют компьютеры для хранения,
обработки, получения или передачи информации.
Объединение компьютеров в локальную сеть
позволило ускорить быстродействие работы с информацией, также ЛВС стала
средством общения отделов на предприятии, благодаря ей стала, возможно,
передача файлов без использования внешних накопительных устройств, компьютерная
сеть дала возможность доступа в интернет целым организациям.
В данной курсовой работе будут описаны действия
построения ЛВС, свойства и качества, которым должна отвечать сеть. При
построение будет учитываться сетевая технология, выбор кабельной линии связи,
выбор активного оборудования с программным и сетевым обеспечением, выбор
сетевых протоколов.
1. Основание и цель разработки
1.1 Основание
для разработки
На основании приказа директора от 15.02.2012
разработать и смонтировать компьютерную сеть в помещении офиса предприятия ОАО
«Компьютерный мир».
.2 Постановка задачи
Цель: Построить ЛВС в пределах данного
предприятия, включив в нее все имеющиеся компьютеры для ускорения электронного
документооборота данного предприятия, повышения скорости обмена информацией
между компьютерами внутри предприятия, предоставления локальных ресурсов
пользователей для общего пользования. Необходимо минимизировать затраты и время
на построение сети. Обеспечить скорость передачи данных 100 Мбит/сек.
.3 Исследование объекта автоматизации
Объект - одноэтажное здание, стены
железобетонные, 4 помещения общей площадью 144, 76 м2: кабинет директора,
кабинет бухгалтерии, технический отдел №1, технический отдел №2.
.4 Требования к качеству компьютерной сети
ЛВС должна выполнять функции обмена информации,
пересылку файлов, электронной почты между компьютерами рабочей группы,
возможность обмена информации с внешними накопителями.
ЛВС должна допускать подключение наборов
стандартных и специальных устройств (факсов, принтеров, сканеров)
ЛВС должна обеспечивать расширяемость,
масштабируемость, прозрачность, управляемость и совместимость.
.4.1 Требования к надежности
) Кг (Коэффициент готовности) - это доля времени
в течении которого система может быть использована.
) Отказоустойчивость - это способность
компьютерной сети работать при выходе из строя её некоторых элементов.
) Безопасность - способность компьютерной сети
защитить данные от несанкционированного доступа.
.4.2 Требования к производительности
) TP (Время реакции) - это промежуток времени
между появлением запроса в компьютерной сети и его ответом.
) Пропускная способность - это максимально
возможная скорость обработки трафика, определенная стандартом технологии, на
которой построена сеть. Пропускная способность отражает максимально возможный
объем данных, передаваемый сетью или ее частью в единицу времени.
) Задержка передачи данных - это промежуток
времени между поступлением данных во входном устройстве и моментом появления на
выходе.
.4.3 Дополнительные требования
Расширяемость
Масштабируемость
Прозрачность
Управляемость
Совместимость
. Создание имитационной модели компьютерной сети
.1 Выбор серверов
Таблица 2.1 - Техническое обеспечение офиса
|
№
PC
|
Процессор
|
ОЗУ
|
Ёмкость
жесткого диска
|
Сетевой
адаптер
|
|
1
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
2
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
3
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
4
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
5
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
6
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
7
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
320ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
8
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
500ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
9
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
500ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
10
|
ASUS P8H61 PRO (S1155, iH61, 2хDDR3,
PCI-E16x, SATAII,DVI,Gigabit Lan, mATX, Retail)
|
2048МБ
|
500ГБ
|
Встроенная
сетевой адаптер Realtek RTL8111E
|
|
11
|
Intel DH67GD (Intel H67,
1xLGA1155, 4xDDR3 DIMM, 1xPCI-E x16, mATX, DVI,HDMI, eSATA)
|
8ГБ
|
2ТБ
|
Встроенная
сетевой адаптер на основе Intel 82579V
|
|
|
|
|
|
|
Таблица 2.2 - Системное и сетевое программное
обеспечение
|
№
PC
|
Операционная
система
|
Сетевое
обеспечение
|
Программное
обеспечение
|
|
1-5
|
Microsoft Windows XP Professional
SP3
|
The
Bat Программа Chat & Play
|
Kaspersky Work Space Security
Opera 11.62 Ms
Office 2007
|
|
6-7
|
Microsoft Windows XP Professional
SP3
|
The Bat Программа
Chat & Play
|
Kaspersky Work Space Security
Opera 11.62 Ms
Office 2007 1С: Предприятия
|
|
8-10
|
Microsoft Windows XP Professional
SP3
|
The Bat Программа
Chat & Play
|
Kaspersky Work Space Security
Opera 11.62 Ms
Office 2007
|
|
11
|
Microsoft Windows 2008 Server
Enterprise Edition R2
|
The Bat Программа
Chat & Play
|
Kaspersky Work Space Security
Opera 11.62 Ms
Office 2007 Программы и утилиты для администратора
|
2.2 Выбор активного оборудования
Таблица 2.3 - Возможное сетевое оборудование
|
Оборудование
|
Характеристика
устройства
|
Цена,
руб.
|
|
D-Link
DES-1016A
|
100Мбит/сек,
16 портов
|
1
230
|
|
D-Link
DES-1100-16
|
100Мбит/сек,
16 портов
|
1
890
|
|
HP
V1405-16 (JD858A)
|
100Мбит/сек,
16 портов
|
2 210
<#"599775.files/image001.gif">
Рисунок 1 - Построение имитационной модели
компьютерной сети
.9.Анализ работы сети на основе имитационной
модели сети

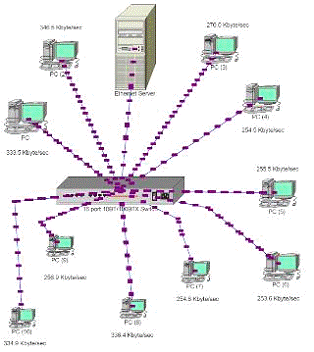

Рисунок 2 - Сеть при максимальных значениях
передачи пакетов

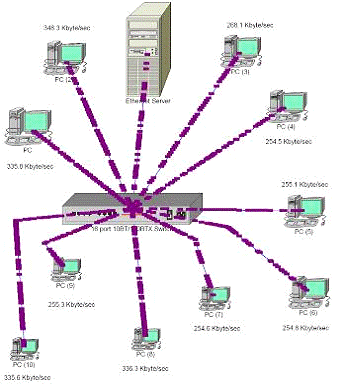

Рисунок 3 - Сеть при минимальных значениях
передачи пакетов
При создании и анализе имитационной модели сети
я выяснил, что загруженность связей между компьютерами минимальна, что хорошо
сказывается на быстродействии сети. Данная сеть как при минимальных, так и при
максимальных параметрах передачи пакетов работает стабильно.
3. Разработка проектной технической документации
.1 Разработка монтажной схемы
Для начала нужно выбрать и отметить место
положения кабель - канала на стенах. Затем в местах, где линия прерывается
стеной, нужно сделать отверстия для прокладки линии связи сквозь стену. Далее
нужно будет смонтировать кабель - канала к стене с помощью саморезов и
установить сетевые розетки согласно монтажной схеме. После этого нужно уложить
линии связи в кабель - канал, подключить к розеткам, по предложенной цветовой
схеме. Установить коммутатор в защитный ящик, согласно его расположению на
схеме, предварительно установив в этом месте розетку питания 220В. На подходящие
к коммутатору проводники смонтировать коннекторы, по такой же цветовой схеме,
как и на сетевых розетках. Подключить коннекторы в коммутатор согласно
монтажной схеме. Подключить компьютеры патчкордами к сетевым розеткам.
Проверить сеть на функционирование, при нормальной работе закрыть кабель -
каналы крышками. При выявление неполадок необходимо провести диагностику и
выявить нерабочую область.
.2 Составление спецификации
локальная сеть протокол кабельный
Таблица 3.1 - Заказная спецификация
|
№
п/п
|
Наименование
и техн. хар-ки
|
Марка,
модель
|
Кол-во
|
Ед.
Изм.
|
Цена
за ед., руб.
|
Стоимость,
руб.
|
|
Оборудование
|
|
1
|
Коммутатор
|
D-Link
DES-1100-16
|
1
|
шт.
|
1890
|
1890
|
|
Материалы
|
2 Неэкранированная
витая пара 5й категории Кабель UTP 5E кат. TelecomLight
<http://price59.ru/go/product/1507031/>
(алюминий
с медным покрытием) 24AWG (бухта 305м)1шт.
332
|
3
|
Компьютерная
розетка, одномодульная
|
розетка
RJ-45 (UTP) 5E кат.
|
18
|
шт.
|
30
|
540
|
|
4
|
Коннектор
|
RJ-45
|
35
|
шт.
|
3
|
75
|
|
5
|
Кабельканал,
40х20х2000
|
|
40
|
шт.
|
30
|
1200
|
|
6
|
Саморезы,
4х40мм
|
|
280
|
шт.
|
140
|
|
7
|
Патчкорд
|
UTP
5e кат. Sparks SN с разъемами RJ-45, медь, позолоченные контакты (1.8м)
|
12
|
шт.
|
48
|
576
|
|
Итого:
|
5753
|
Стоимость данной ЛВС без учета монтажа составит
5753 рублей.
Заключение
В данном курсовом проекте была разработана ЛВС
предприятия, расположенная в 4 кабинетах. Был сделан выбор сети на основе
требований заказчика. Выбрана конфигурация, спроектирована структурная схема
локальной сети. В пункте расчета приведено необходимое количество оборудования,
стоимость данной ЛВС без учета стоимости компьютеров, ПО и монтажа составит
примерно 6000 рублей.
Данная спроектированная сеть устроит заказчика
по техническим, экономическим и информационным характеристикам.
Из этого следует, что созданная ЛВС в данном
предприятии позволит решить такие задачи, как способ связи, совместная
обработка информации, централизованное управление компьютером, резервное
копирований, доступ в Интернет и хранение данных. Также компьютерная сеть
ускорит быстродействие, обработку и передачу информацию данного предприятия.
