Расчет профиля конвертора и параметров кислородных фурм для доменной печи №8 Ново-Липецкого металлургического комбината

Расчет профиля конвертора и параметров кислородных фурм для доменной печи №8 Ново-Липецкого металлургического комбината

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ «МИСиС»

КАФЕДРА ЭКСТРАКЦИИ И РЕЦИКЛИНГА ЧЕРНЫХ МЕТАЛЛОВ

ОСНОВЫ МЕТАЛЛУРГИЧЕСКОГО ПРОИЗВОДСТВА

Домашняя работа №2

На тему: «Расчет профиля конвертора и параметров кислородных фурм для доменной печи №8 Ново-Липецкого металлургического комбината»

Выполнил: Сланова М.Д.

Гр. МП-09-1

Проверил: Пареньков А.Е.

Москва 2011

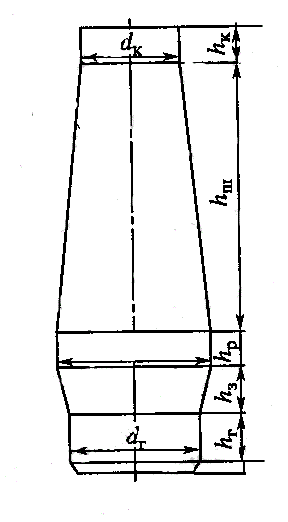

Расчет профиля доменной печи № 8, V = 10000 м³, по методу Рамма А.Н.

)         Диаметр распара

D_рас = 0,83  = 0,83

2)       Диаметр горна

d_г = 0,9D = 0,917,882 = 16,093 м

3)       Диаметр колошника

d_кол = 0,7 D = 0,7 17,882 = 12,517 м

4)       Высота

H = 3,35 D = 3,35  17,882 = 59,904 м

5)       Полезная высота

H_пол = 2,95 D = 2,95 17,882 = 52,752 м

h_г = 0,35 D = 0,35 17,882 = 6,258 м

7)       Высота заплечиков

h_з = 0,35 D = 0,35 17,882 = 6,258 м

8)       Высота распара

h_р = 0,20 D = 0,20 17,882 = 3,576 м

9)       Высота шахты

h_ш = 1,80 D = 1,80 17,882 = 32,188 м

10)     Высота колошника

h_кол = 0,25 D = 0,25 17,882 = 4,471 м

Расчет параметров воздушных фурм

1)       По методу академика Павлова М.А.

воздушный фурма горн колошник

n₁ = 2  d_г + 1 = 2 16,093 + 1 = 33,186

2)       По методу Райса О.Р.

n₂ = 2,6 d _г - 0,3 = 2,6 16,093 - 0,3 = 41,542

3)       По методу Тихомирова Е.Н и Гохмана Ю.И.

n₃ = 3 d_г - 8 = 3 16,093 - 8 = 40,279

Тогда среднее количество фурм:

n_ф =  =  = 38,336  38

a = ()   = ()   = 0,894  0,699 = 0,625 м

Расчет диаметра воздушных фурм

Исходные данные:

Диаметр горна d_г = 16,093 м

Объем печи V = 10000 м³

Температура дутья t_д = 1300= 1573 К

Количество дутья V_д = V_n  1,7 = 10000 1,7 = 17000 м³/мин

Давление дутья p_д = 7,2 ати

Количество фурм n_ф = 38

Расчет:

Диаметр фурм вычисляется по кинетической энергии истечения дутья, определяемой по формуле академика Некрасова З.И.

Е = 86,5  d_г² - 313 d_г + 1160 = 86,5  258,984 - 5037,109 + 1160 =

= 18525,007 кг м/с

С другой стороны кинетическая энергия истечения дутья Е равна:

Е =  кг м/с

Где Q - массовое количество дутья на одну фурму, кг/с

W - скорость истечения дутья из фурмы при заданных температуре и давлении, м/с

g = 9,81 м/с²

Q =  =  =  = 9,618 кг/с

Тогда

откуда

W =  =  =  = 194,395 м/c

Чтобы вычислить необходимый диаметр фурм, найдем приведенную к нормальным условиям скорость дутья, рассчитываемую по формуле:

W₀ =  =  = 276,651 м/с

Суммарное сечеие всех фурм:

 =  =  =  = 1,024 м² = 10240 см²

Сечение одной фурмы:

S_ф =  =  = 269,474 см²

С другой стороны:

S_ф =

Тогда

d_ф =  =  = 18,5 см = 185 мм

Список используемой литературы

1)       Жеребин Б.Н., Пареньков А.Е., Пыриков А.Н. «Конструкция и оборудование доменных печей и цехов». Учебное пособие № 294 (1250), М.: МИСиС, 1987г, 115 с.

2)       Вегман Е.Ф. «Краткий справочник доменщика», М.: Металлургия , 1981г, 240 с.

)        Воскобойников В.Г., Кудрин В.А., Якушев А.М. «Общая металлургия», М.: ИКЦ «Академкнига», 2002г, 768 с.

4)       Клемперт В.М. «Оборудование доменных цехов». Учебное пособие № 473, М.: МИСиС, 1994г, 128 с.

Расчет профиля доменной печи № 8 Ново-Липецкого металлургического комбината и парамеьтров воздушных форм

Задание.

.         Рассчитать геометрический профиль доменной печи по методу Рамма, используя полезный объем печи V = 10000 м³.
