Строительство 5-ти этажного жилого дома

Строительство 5-ти этажного жилого дома

Введение

Жилищное строительство всегда было важнейшей частью политики государства. Несмотря на активное строительство в послевоенное время жилищный вопрос еще до сих пор не решен.

После долгого застоя в промышленности наметилась тенденция к наращиванию объемов строительства, увеличению числа новых рабочих мест, при качественном совершенствовании жилфонда. Стабилизация экономического положения населения вызвала увеличение спроса на жилье.

В области имеются свои заводы железобетонных изделий и кирпичные заводы, поэтому основным направлением проектированием было выбрано строительство жилых домов из сборного железобетона и жилых кирпичных домов.

В последние годы в число приоритетных задач выдвинулись такие задачи, как защита жилья от вредных воздействий окружающей городской среды. Для решения этой проблемы необходимо правильное размещение жилой застройки, выбор типов домов, ограждающих конструкций.

В данном дипломном проекте рассматривается 5-и этажный жилой дом. Преимущества такого дома перед домом из сборного железобетона состоит в том, что он при соблюдении технологии возведения по своей прочности не уступает дому из сборного железобетона.

Площадка, отведенная под данное строительство не требует, какой либо особой конструкции фундаментов.

Новейшие технологии позволят повысить архитектурную выразительность фасадов.

Современные строительные материалы позволят возводить здания повышенной комфортности.

Новая застройка позволит решить жилищную проблему многих горожан.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

.1 Исходные данные для проектирования

.1.1 Месторасположение объекта и особенности площадки под строительство, климатические и гидрогеологические условия

Климатические данные о пункте строительства собираются с целью полного учета природно-климатических условий района строительства, оказывающих влияние на решение генерального плана участка, объемно-планировочное и конструктивное решение здания, выбор строительных материалов.

Строительство жилого дома будет производиться в Могилеве.

В соответствии со схематической картой климатического районирования строительства (СНБ 2,04.02-2000 «Строительная климатология») Могилев относится ко II «А» климатическому району.

Данный район характеризуется следующими климатическими условиями: а) количество атмосферных осадков за год составляет 654 мм;

б). абсолютная минимальная температура - минус 37 °С;

в). абсолютная максимальная температура - плюс 36 °С;

г). средняя температура наиболее холодной пятидневки - минус 26 С.

Таблица 1. Температурные условия

Таблица 2. Скорость и повторяемость ветра

1.2 Генеральный план

Генплан разработан на основании АПЗ и в соответствии с нормативными документами.

Площадка строительства жилого дома находится в г. микрораене «Химик»

Г.Могилев. Рельеф участка спокойный. Проект организации рельефа предусматривает естественный отвод воды с территории жилого дома. В элементах благоустройства используется асфальтовое покрытие для проездов и плиточное покрытие для тротуаров и отмосток. Комплекс генерального плана включает в себя игровую площадку для детей, которая обеспечена необходимыми элементами для детских игр. Вблизи игровой площадки расположена площадка для сушки белья и выбивания ковров. Площадь, которая находится под строительством занимает почти 0,2 га, включая озеленительные зоны, зоны игровых площадок и стоянок для автомобилей. Возводящееся здание занимает площадь 770,39 м2 и имеет ориентацию главного фасада на северо-восток, что соответствует меридиональной ориентации, обеспечивающей наиболее продолжительную инсоляцию здания второго климатического района.

1.2.1 Технико-экономические показатели по генеральному плану

·    Площадь территории                                            - 2000 м2

·        Площадь застройки                                                     - 770,39 м2

·        Площадь озеленения                                          - 599,61 м2

·        Площадь дорог и мощеных площадок              - 630 м2

·        Коэффициент застройки                                             - 0,39

·        Коэффициент использования территории                 - 0,7

·    Коэффициент озеленения                                               - 0,3

1.3 Архитектурно-планировочное решение

Многоэтажные жилые дома являются основным типом жилища в городах и поселках нашей страны. Такие дома позволяют рационально использовать территорию, сокращают протяженность инженерных сетей, улиц, сооружений городского транспорта. Значительное увеличение плотности жилого фонда (количество жилой площади (м2), приходящейся на 1 га застраиваемой территории) при многоэтажной застройке дает ощутимый экономический эффект. Кроме того, их высотная композиция способствует созданию выразительного силуэта застройки. Правильный выбор этажности застройки определяет ее экономичность.

В домах с количеством этажей более пяти в связи с обязательным устройством лифтов и мусоропроводов увеличивается строительная стоимость 1 м2 жилой площади, а затем и эксплуатационные расходы по дому. В то же время применение в застройке только домов средней этажности приводит к однообразию, потере масштабности и даже не позволяет достигнуть сверхвысокой плотности застройки. Поэтому города целесообразно застраивать не только домами средней этажности, но и домами многоэтажными.

Запроектирован 5-и этажный 3-х секционный жилой дом по типовому проекту на 45 квартир. В том числе:

1-о комнатные - 26 кв.;

-х комнатных - 9 кв.;

-х комнатные - 10 кв.

Каждая секция имеет незадымляемую лестничную клетку с вентиляционными шахтами.

Квартиры запроектированы в соответствии с требованиями СНиП.

Выход на лоджию предусмотрен в каждой квартире. В квартирах предусмотрено расположение раздельных санузлов. Запроектированы кухни и ванные комнаты с увеличенными размерами.

Несущие стены расположены таким образом, чтобы они отделяли квартиры от коридоров и друг от друга, повышая комфортность в части звукоизоляции.

Вода к зданию поступает через центральный водопровод микрорайона, канализация присоединена к центральной канализационной сети равно как и все остальные инженерные сети здания.

Характеристики здания:

Степень долговечности - II

Степень огнестойкости - II

Класс здания - II

Отношение рабочей (жилой) площади квартир к общей (полезной) будет равно:

К1 = 1185,01 / 2341,72 = 0,51

Значения К1 соответствуют нормативному: К1(0,5-0,75)

Строительный объем надземной части здания составляет 12848,76 м3. Тогда коэффициент, характеризующий экономическую эффективность здания, равный отношению строительного объема к его жилой площади будет равен:

K2 = 12848,76 / 1185,01 = 10,84 м3/м2

1.4 Архитектурно-конструктивное решение здания

Проект разработан на основании задания на проектирование.

Область применения проекта:

Расчетная температура наружного воздуха--минус 24° С

Вес снегового покрова--0,8 кПа

Скоростной напор ветра--0,23 кПа

Уровень ответственности здания--II

Степень огнестойкости--II(по СНиП 2.01.02-85*)

Класс по функциональной пожарной опасности--Ф1,3

За условную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 125,900.

Рельеф территории ровный.

Проектируемое здание обеспечивается инженерными коммуникациями: водопроводом, канализацией, теплофикацией, электрификацией, телефонизацией.

Противопожарные преграды, несущие и ограждающие строительные конструкции, отделочные и теплоизоляционные материалы должны иметь сертификаты соответствия требованиям пожарной безопасности.

1.4.1 Объемно-планировочное решение

Проектируемый 45 -квартирный жилой дом представляет собой трехсекционное здание со скатной крышей.

Рядовые секции включают в себя по пять трехкомнатных и десять однокомнатных квартир,

угловая секция - девять двухкомнатных и шесть однокомнатных. Здание запроектировано с подвалом и чердаком. Выход на чердак осуществляется через люки, которые находятся в перекрытии пятого этажа.

В проекте дана развертка кухонь с инженерным оборудованием.

1.4.2 Наружная отделка

Стены - улучшенная штукатурка, окраска фасадной акриловой краской "КрЭС-фасад II" ТУ РБ 37446624.005-99 по грунтовке "КрЭС-грунтовка" ТУ РБ 101228094.007-2000.

Цоколь - окраска акриловой краской "КрЭС-цоколь" ТУ РБ 101228094.012-2003 по грунтовке "КрЭС".

Кровля - металлочерепица.

1.5 Технико-экономические показатели

Таблица 3. Технико-экономические показатели

Таблица 4. Состав квартир

1.6 Конструктивная часть

Здание жилого дома с жесткой конструктивной схемой с несущими продольными и поперечными стенами из силикатного камня.

Устойчивость здания обеспечивается жесткостью железобетонных плит перекрытия связанных между собой и со стенами металлическими анкерами.

1.6.1 Фундаменты

Фундаменты ленточные из монолитного бетона и сборных железобетонных плит.

Стены подвала из монолитного бетона.

По периметру здания устраивается асфальтобетонная отмостка шириной 750мм, толщиной 30мм, по щебеночному основанию толщиной 100мм. На отмостке в местах устройства водосточных труб выполнить бетонные лотки 1,30х0,40х0,20м (15 шт.) с уклоном в сторону газонов для отвода воды от стен здания из бетона кл.В15 F200 W2 (расход бетона на 1 лоток 0,1м3).

1.6.2 Стены

Наружные стены здания выполнять из силикатных камней по СТБ 1228-2000 с облицовкой снаружи блоками из ячеистого бетона по СТБ 1117- 98.

Внутренние стены здания - из силикатных камней по СТБ 1228-2000.

Стены лоджий и входов в здание выполнять из силикатного камня по СТБ1228-2000.

Столбы и стенки толщ. 120 мм входов в подвал выполнять из керамического кирпича по СТБ 1160-99 и из силикатного камня по СТБ 1228-2000.

Внутренние стены тамбуров входов - из блоков из ячеистого бетона по СТБ1117-98. Кирпичные стены тамбуров утеплить пеностеклом.

Фронтон по оси "1" выполнять из блоков из ячеистого бетона по СТБ1117-98, фронтон по оси "7" и парапеты - из силикатных камней по СТБ 1228-2000.

1.6.3 Перегородки

Перегородки толщ. 65мм, 120мм из полнотелого керамического кирпича пластического прессования по СТБ1160-99.

Перегородки толщ. 100 мм из блоков из ячеистого бетона по СТБ1117-98.

Перегородки толщ. 240 мм двухслойные с воздушным зазором 40 мм из блоков из ячеистого бетона по СТБ1117-98.

1.6.4 Перекрытия

Междуэтажные и чердачное перекрытия из сборных железобетонных пустотных плит по сериям Б1.041.1-1.2000.

1.6.5 Лестницы

Лестницы сборные железобетонные марши по серии 1.151.1-6 вып.1, сборные железобетонные площадки по серии 1.152.1-8 вып.1, ступени из тяжелого бетона СТБ1169-99.

1.6.6 Кровля

Кровля скатная с деревянной стропильной системой и покрытием из металлочерепицы СТБ1382-2003.

Над козырьками входов кровля рулонная.

1.6.7 Полы

Полы по серии 2.144-1/88 линолеум, керамическая плитка; бетонные и грунтовые в подвале; цементно-песчаные на лоджиях.

1.6.8 Окна и двери

Окна деревянные с тройным остеклением по СТБ939-93.

Двери наружные металлические по серии Б1.036.2-16.00, внутренние деревянные по СТБ 1138-98, противопожарные двери и люк по СТБ 1394-2003.

1.6.9 Водопровод и канализация

Проект отопления и вентиляции 45-квартирного жилого дома разработан в соответствии с - СНБ 4 02 01-03 «Отопление, вентиляция и кондиционирование воздуха»,-СНБ 3 02 04-03 «Жилые здания»

Расчетная температура наружного воздуха для проектирования системы отопления минус 24°С

Отопление предусматривается от индивидуальных отопительных газовых бытовых аппаратов АОГВ 24 ЗП «Альфа-Калор» производительностью 24 кВт

Теплоноситель в системах отопления - вода с параметрами 90-70 С

Системы отопления запроектированы однотрубные горизонтальные Циркуляция воды в системах обеспечивается циркуляционными насосами, входящими в комплекты аппаратов

В качестве нагревательных приборов приняты радиаторы 2КП-90х500

Воздухоудаление из систем осуществляется через краны Маевского, микровоздушники и расширительные баки, поставляемые в комплекте с аппаратами

Слив воды из систем отопления предусмотрены перед котлами через шланг в мойку или переносную емкость

Система отопления монтируется из водогазопроводных легких труб «под накатку резьбы» по ГОСТ 3262-75*

Трубопроводы и нагревательные приборы окрашиваются масляной краской за два раза по грунтовке ГФ-021

Вентиляция жилого дома предусмотрена вытяжная с естественным побуждением непосредственно из помещений санузлов и ванн, кухонь с учетом вытяжки из жилых комнат 3 мЗ воздуха на 1 м2 жилой площади В вентканалах устанавливаются решетки РВП , а в кухнях -4-5-этажей - канальные вентиляторы

Горячее водоснабжение - от водяного контура аппарата АОГВ 24 ЗП.

Дымоудаление от котлов и подача воздуха в котел на горение предусматривается через дымовые и вентиляционные каналы Аппараты АОГВ 24 ЗП оборудуются раздельными трубными соединениями с дымоходами и воздуховодами

Заземление систем отопления выполняется через контур водопровода Монтаж систем отопления и вентиляции вести согласно СНиП З 03 01-85 «Санитарно-техническое оборудование зданий и сооружений. Правила производства и приемки работ».

Холодное водоснабжение запроектировано от внутриквартального коллектора водоснабжения с двумя вводами. Вода на каждую секцию подается по внутридомовому магистральному трубопроводу, расположенного в подвальной части здания, который изолируется и покрывается алюминиевой фольгой. На каждую блок - секцию и встроенный блок устанавливается рамка ввода.

Вокруг дома выполняется магистральный пожарный хозяйственно - питьевой водопровод с колодцами, в которых установлены пожарные гидранты.

Канализация выполняется внутридворовая с врезкой в колодцы внутриквартальной канализации. Из каждой секции и каждого встроенного помещения выполняются самостоятельные выпуска хозфекальной и дождевой канализации.

1.6.10 Газооборудование

Для газооборудования пятиэтажного 45-квартирного жилого дома проектом предусмотрено установить в каждой квартире аппарат отопительный газовый АОГВ 24 ЗП и газовую плиту ПГ-4 В комплект поставки аппарата отопительного газового АОГВ 24 ЗП входит устройство подключения и обслуживания УПО-1. Учет расхода газа в каждой квартире предусмотрен газовым счетчиком G-4 Для внутренней разводки газопровода применяются трубы стальные водогазопроводные по ГОСТ 3262-75

Отвод продуктов сгорания и вентиляция от котлов производится через проектируемые дымовые каналы Ф200мм из асбестоцементных труб внутри кирпичного дымо-вентблока и вентиляционные (сеч 140х140мм) каналы из силикатного камня, забор воздуха на горение предусматривается через каналы (сеч 270x140 мм из силикатного камня (смори разделы АС, ОВ). Подключение АОГВ 24 ЗП к дымоходу и к каналу для поступления воздуха на горение предусматривается трубами дымоудаления и подачи воздуха фирмы «Альфа-Калор»

После испытания внутренний газопровод окрасить эмалью марки ПФ-П5 по ГОСТ6465-76* в два слоя по двум слоям грунтовки ГФ-021 по ГОСТ 25129-82*

Расход газа по жилому дому составляет - 104,3 м3/ч.

Энергоснабжение выполняется от городской подстанции с запиткой по две секции двумя кабелями - основной и запасной. Встроенные помещения запитываются отдельно, через свои электрощитовые. Все электрощитовые расположены на первых этажах.

На каждой секции устанавливаются радиостойки с устройством радиофидеров от соседних домов, расположенных вокруг строящихся зданий. В каждой квартире имеются две радиоточки - на кухне и в зале, а также в кабинетах встроенных помещений.

На всех блок-секциях монтируются телевизионные антенны, с их ориентацией на телецентр и установкой усилителя телевизионного сигнала. Все квартиры подключаются к антенне коллективного пользования.

К каждой блок - секции дома и встроенным блокам из внутриквартальной телефонной сети подводится телефонный кабель и в зависимости от возможности городской телефонной станции осуществляется абонентов к городской телефонной сети.

Мусоропровод внизу оканчивается в мусорокамере бункером - накопителем. Накопленный мусор в бункере высыпается в мусорные тележки и погружается в мусоросборные машины и вывозится на городскую свалку отходов. Стены мусорокамеры облицовываются глазурованной плиткой, пол металлический. В мусорокамере предусмотрены холодный и горячий водопровод со смесителем для промывки мусоропровода, оборудования и помещения мусорокамеры. Мусорокамера оборудована трапом со сливом воды в хозфекальную канализацию. В полу предусмотрен змеевик отопления. В верху мусоропровод имеет выход на кровлю для проветривания мусорокамеры и через мусороприемные клапана удаление застоявшегося воздуха из лестничных клеток, а также дыма в случае пожара. Вход в мусорокамеру отдельный, со стороны улицы.

1.6.11 Крыша. Кровля

Крыша - стропильная система. Кровля - металлочерепица. Подлежат наблюдению наиболее уязвимые места: - места сопряжения кровли со строительными конструкциями и оборудованием; - узлы сопряжения стропильной системы; - состояние стропильной системы.

В процессе эксплуатации здания могут быть обнаружены следующие характерные неисправности: - протечки и просветы в металлической кровле; загнивание и поражение дереворазрушающими насекомыми элементов крыши; - прогиб стропильных ног; - ослабление креплений в угловых соединениях; - разрушение мест примыкания кровли.

Во избежание преждевременного износа несущих конструкций крыши необходимо заменять отдельные поврежденные части стропильных ног, мауэрлатов и обрешетки, периодически обновлять кровельные покрытия и места примыкания кровли, улучшать температурно-влажностный режим чердачных помещений.

Загнившие или пораженные дереворазрушающими насекомыми элементы крыши удаляются. При значительном прогибе стропильных ног их необходимо усилить.

В стропильных конструкциях крыш деформация происходит из-за усушки и усадки древесины, поэтому своевременно следует подтягивать болты, хомуты и другие металлические крепления в узловых соединениях.

В стальных кровлях периодически уплотняют фальцы и промазывают суриковой замазкой свищи, устанавливают заплаты или заменяют поврежденные участки, при необходимости производят частичную замену кровли, применяя для этой цели новую кровельную сталь и окрашивая кровлю защитной краской.

По периметру кровли с наружным водоотводом в зданиях более 5 этажей следует устанавливать решетчатые ограждения.

Люди могут находиться на кровле только при ремонте или осмотре кровли, ремонте теле- и радиоантенн, очистке кровли от снега, наледи, мусора.

При эксплуатации крыши с холодным чердаком, в чердачном помещении, во избежания подтаивания снега и образования сосулек, наледей, разница температуры наружного воздуха и воздухи чердачного помещения должна составлять 2+4 °С.

По чердаку устраивают ходовые доски. У наружных стен толщина теплоизоляции должна быть увеличена.

1.7 Противопожарные мероприятия

Степень огнестойкости здания по минимальным пределам огнестойкое™ основных строительных конструкций по СНиП 2.01.02-85 -II: по СНБ 2.02.01-98 - IV. Класс здания по функциональной пожарной опасности согласно СНБ 2.02.01-98 - Ф 13

Мероприятия по эвакуации людей из здания предусмотрены в соответствии с требованиями СНБ 2.02.02-01.

Эвакуация людей из здания осуществляется по внутренней лестнице 1-го типа с шириной марша 1,20м.

Все применяемые при строительстве отделочные и теплоизоляционные материалы, ограждающие строительные конструкции, должны иметь сертификат соответствия требованиям пожарной безопасности.

Электрические провода и кабели должны иметь сертификат соответствия требованиям пожарной безопасности согласно приказу МЧС №19 от14.02.2003 и Постановлению Госстандарта РБ№4 от 24.01.2003.

В соответствии с п.7.12.СНБ 3.02. 04-03 "Жилые здания' в жилых комнатах установить автономные пожарные извещатели.

1.8 Охрана окружающей среды

Строительный проект на строительство квартала жилой застройки «Западный» в н.п. Н. Гута Гомельского района (45-квартирный жилой дом, поз. 1) разработан КУП "Институт Гомельоблстройпроект" в 2007 году на основании задания на проектирование и решения Гомельского райисполкома №347 §1 от 27.04.2004г.

Сметная стоимость строительства объекта составляет: 1 378,538 тыс. руб.. в т.ч. на природоохранные мероприятия 4,865 тыс. руб.

Начало строительства намечено на 2007 год, окончание - на 2007 год.

Строительным проектом предусмотрено строительство: 45-квартирного жилого дома, инженерное обеспечение (водопровод, канализация, электроснабжение;, выполнение работ по благоустройству территории.

При строительстве жилого дома и благоустройстве территории предусматривается:

Устройство пешеходных дорожек с а/бетонным покрытием.

Рекультивация нарушенных земель, восстановление площадок, устройство газонов. Отвод поверхностных вод предусматривается по существующему' рельефу в пониженные места.

Отвод хоз. фекальных вод предусматривается в существующую сеть и далее на существующие очистные сооружения н.п. Н. Гута.

Водоснабжение жилого дома предусматривается от существующей водопроводной сети. Учет общего расхода холодной воды осуществляется водомером ССВ-40 ч Струмень». установленным на вводе водопровода. Поквартирный учет холодной воды осуществляется водомром СВХ-15 «Струмень», установленным в каждой квартире.

1.9 Расчет перекрытия на ударный шум

Расчет на ударный шум производим в соответствии со СНиП II-12-77 “Защита от шума”.

Определяем изоляцию от ударного шума междуэтажного перекрытия, состоящего из несущей железобетонной плиты толщиной 220мм (2400кг/м3), сплошного слоя древесноволокнистой плиты толщиной 50мм (250кг/м3), цементно-бетонной стяжки толщиной 20мм (1200кг/м3) и линолеумного покрытия толщиной 3мм (1100кг/м3).

Определяем значение поверхностных плотностей элементов перекрытия

m1 = 2400 × 0.14 = 336 кг/м2

m2 = 1200 × 0.02 + 1100 × 0.003 = 27.3 кг/м2

m3 = 250 × 0.05 = 12.5 кг/м2

для значения m1 строим частотную характеристику требуемого снижения приведенного уровня ударного шума.

Находим нагрузку на звукоизолирующий слой

М = 273 + 1500 = 1730 Па

где 273 Па - постоянная нагрузка, 1500 Па- временная нагрузка на перекрытие.

Динамический модуль упругости древесноволокнистой плиты б = 1.4 × 106 Па, статический модуль - E = 3 × 105 Па.

Толщина упругой прокладки в сжатом состоянии

D = d0 ( 1 - М / E) = 0.05 × ( 1 - 1730 × 103 / 3 × 105 ) = 0.0498 м

Где d0 - толщина упругой прокладки в несжатом состоянии.

Находим К= d / D = 1.4 × 106 / 0.0498 = 2.81 × 108 Па - коэффициент жесткости упругого основания.

Определяем резонансную частоту колебаний на упругом основании

f0 = 0.05 ( К / m2 ) 1/2 = 0.05 × ( 2.81 × 108 /27.3 )1/2 =160 Гц

Для построения расчетной частотной характеристики снижения приведенного ударного шума, при значении = m1 / m2 = 336 / 27.3 = 12.3 используем следующую формулу

L2 = 10 lg (1.17 + a2 (a2 - 1.84))

где а = f / f0

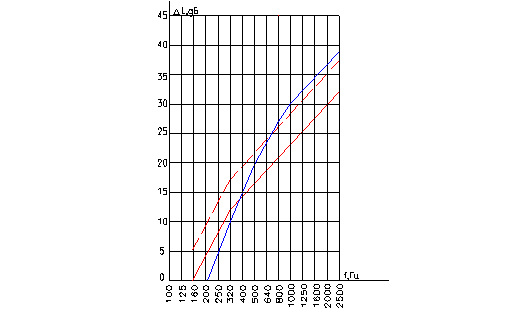

Рисунок 1. Частотная характеристика ударного шума.

Таблица 5. Расчет ударного шума

Сумма отклонений составляет 55 дБ.

Среднее отклонение составляет 55 / 16 = 3.44, что более 2дБ, смещаем нормативную кривую вверх на 6 дБ.

Среднее отклонение составляет -31 / 16 = 1.98 < 2 дБ, таким образом, показатель изоляции ударного шума равен +6 дБ, что обеспечивает нормативные требования звукоизоляции для жилых помещений +3 дБ.

Находим индекс приведенного уровня ударного шума

Ly = Lyo - д Ly =70 - 6 = 64 дБ < 67 дБ, что составляет норму для междуэтажных перекрытий

Ly - индекс приведенного уровня ударного шума под перекрытием

Lyo - индекс приведенного уровня ударного шума плиты перекрытия

д Ly - снижение приведенного уровня ударного шума звукоизолирующим слоем

Lyн - нормативный индекс приведенного уровня ударного шума принимаемый по таблице СНиПа.

Принимаемая конструкция пола имеет достаточный индекс изоляции от ударного шума.

1.10 Теплотехнический расчет покрытия

Покрытие состоит из следующих слоев (кровельные материалы не учитываем вследствие их малого влияния на сопротивление теплопередаче):

. Стяжка из цементно-песчаного раствора

γ1= 1800 кг/м3;

λ1= 0,93Вт/м*°С;= 11,09 Вт/м2*°С;

d1 = 60 ММ.

. Полистирольные плиты

γ2= 25 кг/м3;

λ2= 0,052 Вт/м*°С;= 0,39 Вт/м2*°С;

d2 = 150 ММ.

. Железобетонная плита

γ3= 2500 кг/м3;

λ3= 2,04Вт/м*°С;= 19,7 Вт/м2*°С;

d3 = 30 ММ.

Задавшись тепловой инерцией D=1,5..4, в расчете используем среднюю температуру наиболее холодных трех суток обеспеченностью 0,92 tн=-26°С.

Поскольку Rт.н.=3,0 > Rт.тр.=0,96, принимаем Rт.= Rт.н.=3,0 м2*°С/Вт.

Определим сопротивление теплопередачи покрытия

,

что соответствует принятому D=1,5..4.

Следовательно, принятая конструкция удовлетворяет теплотехническим требованиям.

1.11 Теплотехнический расчёт чердачного перекрытия

Междуэтажные перекрытия и чердачные перекрытия выполняются из сборных железобетонных изделий по общесоюзному каталогу [6]. Используется 4 типа размера предварительно напряженных панелей с круглыми пустотами.

Полы в жилых комнатах из линолеума на тепло - и звукоизоляционной основе по основанию из легкого бетона, полы в ванной комнате и уборной - плитки на цементно-песчаном растворе.

Конструкция чердачного перекрытия и теплотехнические характеристики представлены в таблице 6.

Таблица 6.

Условия эксплуатации ограждения (таблица 4.2 СНБ 2.04.01 - 97 “Строительная теплотехника”) - А.

Технический расчёт выполняем исходя из условия

где:  - сопротивление теплопередаче;

- экономически целесообразное сопротивление теплопередаче;

- нормативное сопротивление теплопередаче;

 - требуемое сопротивление теплопередаче.

 не определяем в силу неопределённости цен на тепловую энергию и строительные материалы. Согласно СНБ 2.04.01 - 97 “Строительная теплотехника” для чердачного перекрытия  принимаем равным 3 м2°C / Вт. Определяем толщину утеплителя исходя из условия

где li, d i - коэффициент теплопередаче и толщина i - го слоя чердачного перекрытия соответственно. Подставляя получаем:

,

.

Принимаем конструктивно d 2 = 0.26 м. Проверка соотношения . Требуемое сопротивление теплопередаче ограждения определяем по формуле

где  - расчётная температура внутреннего воздуха, °C;  - расчётная зимняя температура наружного воздуха°C; n = 1 - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху;  - расчётный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции,°C.

Характеристику тепловой инерции ограждающей конструкции D находим по формуле:

Где Si - коэффициент теплоусвоения i - го слоя (расчётный коэффициент теплоусвоения материала отдельных слоёв ограждающей конструкции в условиях эксплуатации), Вт / м2°C.

Подставляя получаем:

;

.

Поскольку  то принятая конструкция чердачного перекрытия отвечает теплотехническим требованиям.

Рисунок 2. Плита покрытия

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 ГЕОЛОГИЧЕСКИЕ ДАННЫЕ

Cоставлено на основании инженерно-геологических изысканий, произведенных на площадке проектируемого строительства. Микрорайон «Химик» в г. Могилев

Стадия проектирования - строительный проект.

Тип фундаментов - ленточные.

Нагрузка на фундамент до 30 т/пм .

Заглубление фундамента 0.9м.

Глубина подвальных помещений 1.5м.

Бурение скважин производилось в январе 2004 г 'Установкой ПБУ-2-102 (ударно-канатное бурение диам. 127мм.

Произведено статическое зондирование установкой ПБУ-2-12, оснащенной аппаратурой ПИКА-15ТВ и зондом 2-го типа.

Регистрируемый параметр удельное сопротивление грунта наконечнику зонда q МПа.

Зондирование произведено в 35 точках. Планово-высотную привязку выполнил Мишеней Ю.А. В соответствии с заданием на изыскания пробурено 35 скважин глубиной 9 00 м, всего 315.00 м;

Отобрано 39 образцов ненарушенной структуры и 52 образца нарушенной структуры. Выполнены следующие виды лабораторных определений:

плотность глинистых грунтов 8

плотность песчаных грунтов 31

консистенция при нарушенной структуре: 20

влажность породы 12

коэффициент фильтрации 7

гранулометрический состав 71

химический анализ грунтовых вод 3

Камеральную обработку материалов и составление отчета произвел Хинчин Ю.Ш.; Обработка материалов и составление отчета выполнено с помощью ЭВМ.

Участок изысканий расположен в климатической зоне, где

нормативная глубина сезонного промерзания 1.23 м (П9-2000 к СНБ 5.01.01-99); максимальная 1.48м (СНБ 2.04,02-2000).

В геоморфологическом отношении участок расположен на пологоволнистой флювиогляциальной равнине днепровского оледенения.

Рельеф площадки пологоволнистый.

Абсолютные отметки устьев буровых скважин колеблются от 119.30 до 124.60 м. Условия поверхностного стока удовлетворительны.

Неблагоприятные геологические процессы не установлены.

Техногенные отложения представлены песками пылеватыми;

Цвет отложений серый. Мощность отложений: от 0.50 до 3.30 м.

Флювиогляциальные отложения времени отступания ледника представлены песками мелкими, пылеватыми;

Цвет отложений желтый.

Мощность отложений: от 3.20 до 6.50 м.

Палеогеновые отложения представлены алевритами;

Цвет отложений: зеленый.

Мощность отложений: от 0.20 до 5.00 м.

На флювиогляциальных отложениях развит растительный слой мощностью 0.20-0.30 м (возможна срезка слоя для дальнейшего использования на 0.2-0.3м).В скв. 30,35 встречены насыпные грунты-мощностью 0.5-3.3 м.

На участке изысканий грунтовые волы вскрыты на глубине 0.20-4.10, что соответствует абсолютным отметкам 119,00-121-10м. Источник питания - атмосферные осадки.

По данным химического анализа и на основании СНиП 2-03.11-85 темные воды по отношению к бетону марки W4- неагрессивны.

На основании произведенных работ на участке изысканий выделяется 5 инженерно-геологических элементов (ИГЭ).

ИГЭ-1. Насыпной грунт представлен песком пылеватым залегает в виде слоя мощностью 0.50-3.30м в интервале 0.00-3.30м.

ИГЭ-2. Песок средний залегает в виде слоя мощностью 0.40-1.40м в интервале 2.80-8.80м. В естественных условиях находится в водонасыщенном состоянии.

Нормативные значения плотности грунта получены расчетным путем и е=0.60 и полном водонасыщении,

Нормативные значения прочностных и деформационных характеристик приняты на основании [3] с учетом результатов зондирования.

ИГЭ-3. Песок мелкий залегает в виде слоя мощностью 0.70-4.30м в интервале 0.20-7.90м.

В естественных условиях находится в маловлажном, влажном и водонасыщенном состоянии.

Коэффициент пористости по данным лабораторных исследований колеблется в пределах 0.58-0.69 (е=0.63), что характеризует песок мелкий как грунт средней плотности сложения.

Коэффициент фильтрации колеблется в пределах 2.00-2.68 м/сутки.

ИГЭ-4. Песок пылеватый залегает в виде слоя мощностью 0.80-5.40 м в интервале 0.20-5.60м. В естественных условиях находится а маловлажном, влажном и водонасыщенном состоянии.

Коэффициент пористости по данным лабораторных исследований колеблется в пределах 0.59-0.67 (е=0.63), что характеризует песок как грунт средней плотности сложения.

ИГЭ-5. Алевриты залегают в виде слоя мощностью 0.20-5.00 м в интервале 4.00-9.00 м.

В естественных условиях представлены суглинками, имеющими мягкопластичную консистенцию с показателем текучести 0.54.

2.2 Строительная классификация грунтов площадки

По характеристике механических свойств грунта (g, с, E) и значению расчетного сопротивления Ro можно судить о несущей способности, деформируемости грунта и возможности использования его в качестве основания фундамента.

Таблица 3 Характеристики физико-механических свойств грунтов

2.3Расчет фундамента 1

Нагрузка определяется на 1 м длины фундамента. Сбор нагрузок приведен в таблице 7.

Таблица 4. Нагрузки на 1 м погонный фундамента.

2.3.1 Определение размеров подошвы фундамента

Размеры подошвы фундамента зависит от ряда связанных между собой параметров и устанавливаются путем последовательного приближения.

Определяем размеры ленточного фундамента при следующих данных: глубина заложения фундамента d=3,12м; gII’=16кН/м3; gm’=20кН/м3; Nр =300.6 кН. В основании залегает песок пылеватый средней прочности с расчетными значениями характеристик: jII=25o; СII=2кПа; gII=18,8кН/м3.

Мы будем определять ширину подошвы ленточного фундамента следующим образом: задаваясь определенным значением b, мы будем рассчитывать R - значение расчетного сопротивления грунта основания и сравнивать его со значением P - значение давления под подошвой фундамента таким образом, чтобы P было меньше R не более чем на 10% . При этом R будем рассчитывать по следующей формуле:

R = gc1gc2 / k [Mgk2bgII + Mqd1gII’ + (Mq - 1)dogII + MccII];

где, gc1gc2 - коэффициенты условий работы, принимаемые равными gc1=1,3, gc2=1,3;

k - коэффициент принимаемый равным 1,1;

kz -коэффициент принимаемый равным при b<10м - kz=1;

Mg=1,24; Mq=5,95; Mc=8,24;

b - ширина подошвы фундамента принимаемая в зависимости от конкретного условия;

d1 = 2,45;

db - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом шириной B£ 20м и глубиной свыше 2 м принимается db =2м);

Все данные берутся из СНБ 5.01.01.-99.

Подбираем размеры фундамента Ф1:

при b=1,6 м;

R = 1,53(1,24 × 1 × 1,6 × 18,8+5,95 × 2,45 × 16+4,95 × 2 × 16+8,24 × 2)=681,5 кПа;

при этом P будет определятся по формуле: P=N0II / A + gm’d;

P=300,6 /1,6+20*2,45=236,9 кПа;

P<R =236.9<681.5; поэтому в дальнейший расчет принимаем ширину фундамента Ф1 равной 1,6 м.

Вычислим следующие характеристики:

Боковое давление грунта на отметке планировки:

sб’ =gII’hпр*tg2(45-j/2);

sб’ =16 × 0,6tg2(45-24/2)=3,12кПа;

Боковое давление на отметке подошвы фундамента:

sб=gII’(d+hпр)tg2(45-j/2);

sб=16(2,45+0,6)tg2(45-24/2)=15,61кПа;

Равнодействующая бокового давления грунта засыпки на стену подвала расчетной длиной 1,0м, будет равной:

EoII=(sб’+sб/2)d;

где sб’ - боковое давление грунта на отметке планировки,

sб - боковое давление грунта на отметке подошвы фундамента.

EoII = ( 3,12 + 15,61 / 2 ) 2,45 = 22.95 кПа;

Точка приложения равнодействующей:

de= d/3 (2sб’+sб)/(sб’+sб)=2,45/3 (2 × 3,12 + 15,61 ) / ( 3,12 + 15,61 ) = 0,95 м;

Теперь необходимо рассчитать нормальную вертикальную нагрузку и момент в плоскости подошвы фундамента.

а) Нормальная вертикальная нагрузка:

NII =NoII + GфII + GгрII ;

Где GфII = Vф gб =((1,0 × 0,3 × 1.6) + (2 × 0,6 × 0,6 × 1.6) + (1,6 × 0,38 × 1.6))23 = 48,5 кН;

GгрII =Vгрgгр’ =((2,43-0,3)0,1 × 1 .6+ 0,1 × 1 .6× 0,4)16 =4,1 кН;

таким образом

NII =300.6+48,5+4,1 = 353.2 кН;

б) Момент в плоскости подошвы:

MII = GгрII e1+MeII;

MeII - расчетное значение момента в сечении на отметке подошвы фундамента:

MeII =(sб(d+hпр)2/15)1,0 = (15,61(2,45+0,6)2/15)1,0 =3,68;

Таким образом получаем:

MII = GгрII e1+MeII = 4,048 × 0,35+3,68 = 5,1 кНм;

2.3.2 Проверка напряжений в основании и уточнение размеров подошвы фундамента

Принятые в первом приближении размеры подошвы фундамента Ф1 уточняются исходя из требований СНБ 5.01.01.-99, выражаемых неравенствами

P£ R;£1,2R;>0;

где P - среднее давление под подошвой фундамента, кПа, P = NII /A;

Pmax и Pmin - соответственно максимальное и минимальное значения краевого давления по подошве нагруженного фундамента, определяемые по формуле внецентренного сжатия:

Pmax,min= NII /A ± MII /W

где W -момент сопротивления площади подошвы фундамента определяемый по формуле:

W = bh2/6 = 1,6 2 × 1,18/6 = 0,2

= NII /A + MII /W = 353.2/1.6 + 5,1/0,5= 230.95 кПа;= NII /A - MII /W =353.2/1,6 - 5,1/0,5 = 210.55 кПА; = 220.75 кПа;

Требования СНБ выполняются,

2.3.3 Расчет конструкции фундамента по предельным состояниям

В качестве материала фундамента берем бетон С20/25.

а=3,5 см; рабочая высота сечения h0 = 0,3+0,035=0,335 см.

Определим расчетные нагрузки от веса фундамента и грунта на его обрезах:

Gгрр = 1,1 × 4,1=4,51 кН;

Мgр = 1,2 × 3,68=4,416 кН;

Найдем максимальное давление под подошвой фундамента от действия расчетных нагрузок по формуле:

Рmax =(300,6+53,13+4,51)/1,6*1±(63,8-53,13+25,31)6/1,621 = 307,8 кПа;

Напряжения в грунте под подошвой фундамента у грани стены по формуле:

Рi = N/A + M li/W 0.5l = (300,6+53,13+4.51)/(1,6 × 1) + ((25.31+63.8-30.4) 6/(1,6 × 1)) 0.3/(0.5 × × 1,0) = 305,2 кПа

Поперечная сила у грани стены:

Q= b (0.5l-li) (Pmax+Pi)/2 = 1,6 (0.5 × 1,0-0.3) (307,8+305,2)/2 = 98,05 кН

Найдем среднее давление под подошвой фундамента от действия расчетных нагрузок:

Рср р=(300,6+53,13+4,51)/1,6 × 1=223,9 кПа;

Проверим выполнение условия по среднему давлению под подошвой фундамента:

Q=Рcрр (0,5 (l-lk)-c) b£1.5 Rbt b ho”/c; = 223,9*(0.5*(1,0-0.6)-

.565)*1,6=130,75<1,5*0,75*1,6*0,5352/0,335=984,27 кН;

Где с = 0,5 (l-lr - 2 ho) = 0.5 (1,0-0.6-2 × 0.335) = 0.335;

Условия выполняются, следовательно при классе бетона С20/25 применение поперечных стержней не требуется.

Средний периметр пирамиды продавливания и расчетную продавливающую силу определим по формуле

Um = 0.5 × (bk + bн ); F=Pсрр А; А=0,5b (l - lk-2h0);

Um = 0.5 (1,0 + 1)=1 м;

F=300,6/1,6 × 1 (0.5 (1,0-0.6-2 × 0.335))=87.98 кН;

Проверяем выполнение условия на продавливание:

F < fb Rbt Um ho;

F = 87.98 кН=0,088 МН<1 × 0,75 × 1,0 × 0,565=0,805 МН;

Условие выполняется, следовательно прочность фундамента на продавливание обеспечена. Найдем изгибающий момент в сечении у грани стены по формуле:

Mi = b (0.5 l - li)2 ( (2 Pmax+Pi)/6);

Mi = 1,6 (0.5 × 1,0-0,3)2 ( (2 × 307,8+305,2)/6)=198,2 кНм;

В качестве рабочих стержней примем арматуру класса S240.

Требуемая площадь сечения арматуры по формуле:

As = MI/0.9 ho Rs;

= 361/0.9 × 0.335 × 280 = 26.8 см2;

Принимаем 10 стержней диаметром 20, с As = 29,45 см2 класса S240.

Шаг стержней U = 3 см. Площадь распределительной арматуры:

Asp = 0.1 × 29.45 = 2.945 cм2;

Так как в ленточном фундаменте работают две консольные части сечения фундамента, то требуемое количество распределительной арматуры следует увеличить вдвое, т.е

Asp = 2 × 2.945 = 5,89 cм2;

Тогда примем 8 стержней диаметром 10 мм из стали класса S240 с Asp=6.79, шаг равен U=10 cм.

Напряжение в грунте под подошвой фундамента у грани стены от нормальных нагрузок:

P= 186.3 + 25.31 / 1.54 = 202.7 кПа.

Находим модуль упругости бетона и арматуры: Es =210000 Мпа;

Eб =23000 МПА ( для C20/25) и определим соотношение n=210000/23000=9.13.

Коэффициент армирования сечения:

m1= As/bh=29.5/160 × 30=0.0021=0.21%>0.05%

2.3.4 Расчет осадки фундамента

Значение конечной осадки определяем по методу последовательного суммирования по формуле:

S = Si=1nSi =bSi=1n (szpi - hi )/ Ei ;

где S - конечная осадка фундамента;

Si - осадка i-го слоя грунта основания;

b - безразмерный коэффициент =0,8;

n - число слоев, на которые разбита сжимаемая толщина основания;

szpi - среднее значение дополнительного напряжения в i-ом слое грунта;

hi - толщина i-го слоя;

Ei - модуль деформации i-го слоя грунта.

Толщину слоя принимаем в пределах 0,4 ширины фундамента (hi£0,4b).

Вычисляем значения вертикального напряжения от собственного веса грунта на границах выделенных слоев по оси z, проходящей через центр подошвы фундамента:

szg = szg,o+Si=1n gihi ;

где szg,o=g’dII - напряжение от собственного веса грунта на уровне подошвы фундамента;

g’ - удельный вес грунта, залегающего выше подошвы фундамента;

dII - глубина заложения фундамента от поверхности природного рельефа;

gihi - соответственно удельный вес и толщина i-го слоя грунта.

Определяем дополнительные вертикальные напряжения на границах выделенных слоев по оси z, проходящей через центр подошвы фундамента:

szp = apo

где a - коэффициент, принимаемый по табл. СНБ 5.01.01.-99;

po = (p - szg,o) - дополнительное вертикальное давление на основание;

p - среднее давление под подошвой фундамента.

Рассчитываем осадки фундамента Ф1:

-     глубина заложения фундамента d=2,45м;

-        ширина подошвы фундамента b=1,6 м;

         напряжения от собственного веса грунта в уровне подошвы фундамента szg,o =47.6

         дополнительное вертикальное давление на основание po=281.8-47.6=234.2 кПа;

Таблица 7. Расчет осадки фундамента стены здания

S=SSi=9.2 см

В результате проведенных расчетов получили значения осадок меньше, чем допустимое значение осадки, рекомендованной СНБ 5.01.01.-99. , следовательно, выбранный фундамент отвечает всем требованиям расчета.

Рисунок 5. График осадки фундамента 1

2.4 Расчет простенка

.4.1 Исходные данные

Рассчитываемое сечение

Рисунок 6. Рассчитываемый простенок

2.4.2 Сбор нагрузок на простенок по оси “В” (между входами в прихожую и кладовую)

Плиты покрытия лестничной клетки

Плиты лестничной клетки (3-5 эт.)

Лестничные площадки (3-5 эт.):

Лестничная площадка (2 эт.):

Плита лестничной клетки:

Плиты покрытия:

Плиты перекрытия (3-5 эт.):

Кладка:

Штукатурка:

Принимаем армирование простенка сеткой Ф4 с ячейкой 50х50 мм через 2-а ряда кладки.

Таблица 8. Характеристики сечения

2.4.3 Результаты расчета

1. Расчетная несущая способность обеспечена!

Nc= 732,18 [кН] > N= 558,00 [кН]

(Nc=mg*(p*m*R*Ac* ω *Yc)= 1,00* 1,000* 1,0*2,320*0,316* 1,04* 1,0= 760,5 [кН] Ncy= 1,00 * 1,000 * 1,0 * 2,320 * 0,316 * 1,00 * 1,0 = 732,2 [кН]

. Расчет по раскрытию трещин (ось X)

(NTp=yr*Rtb*A/(A*(h-y)*eo/l-1) ) Ео = 0,0147 < 0.7 у = 0,1330 не требуется

Расчет по раскрытию трещин (ось Y)

Ео = 0,0000 < 0.7 у = 0,3150 не требуется

Среднее напряжение в сжатой зоне сечения 1800,04 [кН/м2]

Ас= 0,3155 [м2]

Примечание: - процент армирования кладки сетчатой арматурой превышает 0,1%

µ= 0,2755

2.5 Расчет плиты покрытия П1

.5.1 Сбор нагрузок на плиты покрытия

Чердачное перекрытие

Утеплитель:

Стяжка

Полезная:

Суммарная:

2.5.2 Подбор плит покрытия

Плита П1

Стойка:

Столбик:

Принимаем плиту ПК6 - 800кг/м2

2.6 Расчет стропил

.6.1 Сбор нагрузок на стропила

Таблица 9. Исходные данные

Таблица 10. Сбор нагрузок на стропила

Таблица11. Расчет обрешетки

2.6.2 Расчет стропила 1

Таблица 12. Расчет стропила 1

Напряж. изг. - 55,11 кг/см2<130,00 кг/см2

Прогиб - 0.55 см<1.78 см

Напряж. скал. - 2.62 кг/см2<16.0 кг/см2

Рисунок 7. Схема нагрузок на стропило 1

2.6.3 Расчет стропила 2

Таблица 13, Расчет стропила 2

Напряж. изг. - 53,37 кг/см2<130,00 кг/см2

Прогиб - 0.23 см<1.78 см

Напряж. скал. - 3,26 кг/см2<16.0 кг/см2

Рисунок 8. Схема нагрузок на стропило 2

2.6.4 Расчет коньковой арки

Таблица 14. Расчет коньковой арки

Напряж. изг. - 88,45 кг/см2<130,00 кг/см2

Прогиб - 0.16 см<1.78 см

Напряж. скал. - 3,55 кг/см2<16.0 кг/см2

2.6.5 Расчет стоек

Таблица 15. Исходные данные

Таблица 16. Расчет стоек

Несушая способность обеспечена

Рисунок 9. Схема нагрузок на стойку

3. Экономическая часть

.1 Сводный сметный расчет на строительство жилого дома

Сводный сметный расчет составлен в соответствии с методическими указаниями по определению стоимости строительства предприятия, зданий и сооружений и составления сметной документации в условиях рыночных отношений в Республике Беларусь

Сметная документация составлена в нормах и ценах, введенных 01.07.2006 г. по сборникам на строительные работы для сельского строительства Республики Беларусь.

С коэффициентом - 0,81 для Могилевского района

Коэффициент на транспорт привозных материалов - 1,04

Размеры накладных расходов:

На общестроительные работы                 111,1%

На сантехнические работы                       172,2%

На м/конструкции                                    80,2%

Размеры плановых расходов:

На общестроительные работы                 134,1%

На сантехнические работы                       161,7%

На м/конструкции                                    145,1%

Средства по главам 8-12 сводного сметного расчета определены в следующем порядке:

затраты на временные здания и сооружения согласно РДС 8.01.102-02;

затраты при производстве работ в зимнее время согласно РДС 8.01.103-02;

затраты на передвижной характер работ п. 3,1. "Г" РДС 8.01.105-03;

затраты, связанные с перевозкой рабочих согласно п. 3.1.13 "Ж" РДС 8.01.105-03;

средства на премирование за ввод в действие объектов строительства согласно п.3.1.13 "К" РДС 8.01.105-03;

затраты на технический надзор (содержание дирекции) согласно п. 3.1.14.1. РДС 8.01.105-03;

средства на авторский надзор согласно п.3.1.14.3 РДС 8.01.105-03;

средства на содержания Госнадзора согласно постановлению СМ Республики Беларусь №455 от 29.11.91 года.

средства на проектно-сметные работы согласно сводной смете с К=0,98;

затраты на экспертизу проекта согласно письма Госстроя РБ №2-5-4/35 от 29.04.91 года;

-резерв средств на непредвиденные работы и затраты согласно "Методических указаний"; средства на развитие строительной науки согласно и.3.1.18 РДС 8.01.105-03.

Примерный расчет стоимости строительства объекта в текущих ценах

По сводному сметному расчету строительства 5-ти этажного жилого дома имеем следующие затраты:

Итого по главам 1-7:                                          072,0 тыс.руб.

Затраты по отводу участка                                0,497 тыс. руб.

Всего (по главе 2):                                             1071,58 тыс. руб.

в т.ч.

заработная плата                                                139,590 тыс. руб.

эксплуатация машин                                                   25,526 тыс. руб.

в т.ч. заработная плата                                      1,594 тыс. руб.

материалы                                                          494,842 тыс. руб.

в т.ч. транспорт                                                 56,581 тыс. руб.

накладные                                                          188,507 тыс. руб.

плановые                                                                     218,601 тыс. руб.

Временные здания и сооружения (12,5%) (гл. 8)       20,632 тыс. руб.

Зимние удорожания (6,17%) (гл.9)                             10,184 тыс. руб.

Премирование за производственные результаты      56,273 тыс. руб.

Премирование за ввод

в действие в срок объектов (14,75%)                         24,346 тыс. руб.

Командировочные расходы                                       35,487 тыс. руб.

Подготовка объекта к сдаче (0,147%)                        1,568 тыс. руб.

ИТОГО:                                                                       1250,9 тыс. руб.

Содержание дирекции (1,785%) (гл.10)                      22,330 тыс. руб.

Содержание госстройнадзора (0,147%)                     1,699 тыс. руб.

Авторский надзор (0,196%)                                        2,452 тыс. руб.

Проектные и изыскательские работы      (гл.12)       -

Экспертиза                                                                 3,961 тыс. руб.

ИТОГО:                                                                       1337,9 тыс. руб.

Непредвиденные затраты                                           32,111 тыс. руб.

в т.ч. содержание центров

по ценообразованию (0,13%)                                               1,503 тыс. руб.

ИТОГО ПО СВОДНОМУ РАСЧЕТУ:                        1370,0 тыс. руб.

Стоимость в базисных ценах 1991 г.                          1370,0 тыс. руб.

Таблица 16 - Расчет стоимости строительства 5-ти этажного жилого дома в текущих ценах

4. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА

.1. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ

4.2 Паспорт объекта

наименование объекта ......... 5-ти этажный жилой дом

Площадь застройки ...............        770,39 м2

Строительный объем .............        12848,76 м3

Сметная стоимость - 1378,538 тыс. руб. в том числе

стоимость СМР - 1991,47 тыс. руб.

4.3 Номенклатура работ

Номенклатура работ охватывает весь комплекс работ по строительству объекта.

В состав подготовительных работ входят:

. Частичная вертикальная планировка с организацией стока воды.

. Создание заказчиком геодезической разбивочной основы.

. Устройство постоянных и временных дорог.

.
