Электромеханический привод ленточного конвейера

МИНИСТЕРСТВО СВЯЗИ И ИНФОРМАТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

Учреждение образования

"ВЫСШИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ СВЯЗИ"

ФАКУЛЬТЕТ ЭКОНОМИКИ И ПОЧТЫ

КАФЕДРА ОРГАНИЗАЦИИ И ТЕХНОЛОГИИ ПОЧТОВОЙ СВЯЗИ






ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА

Пояснительная записка

к курсовому проекту

по дисциплине

«ЭЛЕКТРОМЕХАНИЧЕСКИЕ СИСТЕМЫ ПОЧТООБРАБАТЫВАЮЩЕГО ОБОРУДОВАНИЯ»


Выполнила студентка гр. ПС-962  Г.А. Вакулко




Минск 2012

СОДЕРЖАНИЕ

Введение

. Описание привода ленточного транспортера

. Выбор электродвигателя и расчет его мощности

. Кинематический расчет редуктора

. Геометрический расчет редуктора

. Выбор опор валов

. Расчет времени разгона и выбега привода

Литература

Приложение А Уточненная кинематическая схема привода

Приложение Б Компоновочная схема редуктора

ВВЕДЕНИЕ

Целью данного курсового проекта является проектирование электромеханического привода (ЭМП) ленточного транспортёра по заданной скорости движения ленты транспортера и момента нагрузки на валу. Основные вопросы, относящиеся к проектированию ЭМП, являются общими для разных видов приводов. При проектировании ЭМП необходимо решить следующие задачи:

правильно выбрать двигатель, рассчитав его необходимую мощность;

найти общее передаточное отношение редуктора и разбить его по ступеням;

рассчитать параметры кинематической схемы редуктора;

рассчитать время разгона и выбега привода.

Электромеханическая система состоит из электродвигателя, передаточного механизма и при необходимости управляющих устройств. Электромеханический привод (ЭМП) (электродвигатель и передаточный механизм) обеспечивает требуемое движение почтообрабатывающего оборудования. Передаточный механизм (редуктор) связывает электродвигатель с исполнительным механизмом. Исполнительный механизм создает нагрузку на выходном валу редуктора.

В зависимости от характера работы ЭМП бывает нерегулируемый и регулируемый или следящий. Нерегулируемый привод обеспечивает требуемое движение устройств, для которых характерен продолжительный режим работы при номинальных характеристиках.

Регулируемый или следящий ЭМП предназначен для работы в автоматических системах. Для него характерны повторно-кратковременные режимы работы, большая частота пусков и реверсов, наличие управляющих устройств.

1. ОПИСАНИЕ ПРИВОДА ЛЕНТОЧНОГО ТРАНСПОРТЕРА

Электромеханическая система состоит из электродвигателя, передаточного механизма и при необходимости управляющих устройств. Электромеханический привод (ЭМП) (электродвигатель и передаточный механизм) обеспечивает требуемое движение почтообрабатывающего оборудования. Передаточный механизм (редуктор) связывает электродвигатель с исполнительным механизмом. Исполнительный механизм создает нагрузку на выходном валу редуктора.

В зависимости от характера работы ЭМП бывает нерегулируемый и регулируемый или следящий. Нерегулируемый привод обеспечивает требуемое движение устройств, для которых характерен продолжительный режим работы при номинальных характеристиках.

Регулируемый или следящий ЭМП предназначен для работы в автоматических системах. Для него характерны повторно-кратковременные режимы работы, большая частота пусков и реверсов, наличие управляющих устройств.

Согласно 5 варианту задания на рисунке 1 приведена кинематическая схема привода с цилиндрическим двухступенчатым соосным редуктором.

Рисунок 1 - Кинематическая схема привода

где:

- электродвигатель;

- муфта;

- редуктор (I, II, III - валы);

- муфта;

- барабан приводной;

- лента транспортера.

Также заданы следующие условия:

Синхронная скорость вращения электродвигателя - 1000 об/мин.

Диаметр барабана транспортера - 320 мм.

Момент инерции:

нагрузки, приведенный к валу III редуктора Јн=10Јр;

ротора двигателя Јд=0,1Јр;

муфты 2 Јм=0,05Јр, где Јр - приведенный к валу I момент инерции редуктора.

Скорость движения ленты транспортёра V=0,9, м/с.

Момент нагрузки на валу II Мн=60, Н·м.

В данном приводе ленточного конвейера осуществляется последовательная передача работы (мощности).

Электродвигатель 1 и редуктор 3 соединены между собой муфтой 2. Редуктор состоит из корпуса, в котором помещены элементы зубчатой передачи - зубчатые колеса, валы, подшипники. Вращательное движение через муфту, соединяющую вал электродвигателя 1 и вал шестерни (Z1) быстроходной ступени, придается промежуточному валу II. Далее вращение передается через тихоходную ступень ведомому валу III. Через муфту 4 вращение передается на вал барабана 5. Вращающийся барабан приводит конвейер в рабочее состояние. Необходимое сцепление транспортной ленты 6 с приводным барабаном 5 для перемещения грузов обеспечивает натяжной барабан.

. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И РАССЧЕТ ЕГО МОЩНОСТИ

Предварительный выбор электродвигателя заключается в установлении типа и серии двигателя. При выборе серии электродвигателя в первую очередь следует установить, для каких целей предназначен двигатель. Серия электродвигателя будет зависеть от того, в каком электромеханическом приводе он будет использоваться, а также от режима работы электропривода. Вместе с этим следует установить источник электропитания и род тока. Выбор конкретного типа двигателя производится с учетом требуемой мощности.

Основные рекомендации по выбору электродвигателя сводятся к следующему.

Для нерегулируемого привода длительного действия желательно выбирать двигатель, имеющий большой ресурс работы, высокий КПД и заданную механическую характеристику. Если необходима высокая стабильность скорости вращения, то применяют синхронные двигатели переменного тока или двигатели постоянного тока с регуляторами скорости. Для нерегулируемого привода кратковременного или повторно кратковременного действия выбирают двигатели с небольшим ресурсом работы, но с большими значениями пусковых моментов. Такими двигателями являются высокоскоростные двигатели постоянного тока со скоростью вращения 9000 - 12000 об/мин. Применять двигатели с меньшей скоростью целесообразно тогда, когда срок службы высокоскоростного двигателя меньше, чем заданный ресурс работы привода.

В регулируемом приводе применяют электродвигатели с минимальным значением величины электромеханической постоянной времени и максимально допустимой частотой пусков и реверсов: исполнительные двигатели постоянного и переменного токов. При этом лучше выбирать двигатели со скоростью вращения 2500 - 4500 об/мин. Однако при малых скоростях снижается КПД двигателя, увеличиваются его габариты и масса.

Анализ перечисленных требований позволяет наметить необходимую серию, а выбор конкретного типа электродвигателя производится с учетом требуемой мощности. Выбор двигателя по мощности заключается в установлении номинального значения его мощности РНом, которое должно быль больше или равно расчетному значению мощности Р на валу двигателя.

Исходными данными для выбора двигателя является его расчетная мощность Рд. Если ЭМП работает при постоянной нагрузке Мн, мощность двигателя определяют по формуле:

,(Вт) (1)

где Мн - момент нагрузки на выходном валу редуктора в Н*м;

щвых - угловая скорость выходного вала редуктора, рад/с;

k - коэффициент запаса, учитывающий необходимость преодоления динамических нагрузок в момент разгона, (k= 1,05…1,1);

зо - суммарный коэффициент полезного действия редуктора и муфты 2.

Скорость выходного вала редуктора неизвестна, но ее можно найти через заданную скорость V движения ленты транспортера, так как вал приводного барабана транспортера имеет ту же угловую скорость, что и выходной вал редуктора:


где dб - диаметр приводного барабана транспортера, м.;

V - скорость движения ленты транспортера, м/с.

Скорость выходного вала редуктора в об/мин соответственно равна

,(об/мин) (3)

 (об/мин)

или  (рад/с).

Суммарный коэффициент полезного действия равен:

, (4)

где зР - коэффициент полезного действия редуктора, учитывающий потери мощности в опорах и местах передачи движения (зубчатых зацеплениях);

зМ - коэффициент полезного действия муфты 2.

Суммарный коэффициент ЭМП по формуле (4) для данного варианта задания равен:

, (5)

где зМ - коэффициент полезного действия муфты;

зР - коэффициент полезного действия редуктора;

зП - коэффициент полезного действия пары подшипников качения (три вала - три пары подшипников зп3);

зЦ - коэффициент полезного действия цилиндрической зубчатой передачи

Рассчитаем коэффициент полезного действия механической передачи:



Требуемую мощность двигателя найдем по формуле 1:

На основании полученных данных выбираем электродвигатель АИР71В6/920 с номинальной мощностью Р=0,55 кВт, со скоростью вращения 920 об/мин.

Основными характеристиками электродвигателя являются:

потребляемый ток при напряжении;

номинальная частота вращения;

номинальный момент;

габаритные размеры;

масса;

-кпд.

. КИНЕМАТИЧЕСКИЙ РАСЧЕТ РЕДУКТОРА

Кинематический расчет - разбивка общего передаточного отношения по ступеням. Учитывая, что тип передачи выбран, выбор кинематической схемы механизма состоит в определении числа ступеней.

При определении числа ступеней и распределении общего передаточного отношения по ступеням необходимо учитывать требования, предъявляемые к механизму и условия работы.

Необходимое передаточное число редуктора іp определим по формуле:

, (6)

Передаточное отношение, которое можно воспроизвести одной парой зубчатых колес, равно:

   (7)

где n1, щ1 (n2, щ2) скорости вращения первого (второго) зубчатого колеса соответственно в об/мин или рад/с; z1, (z2) - число зубьев первого (второго) зубчатого колеса.

Рекомендуемые значения передаточного отношения для двухступенчатой цилиндрической зубчатой передачи i = 8…40;

Общее передаточное отношение привода разбивают по отдельным ступеням (оно равно произведению передаточных отношений отдельных ступеней).

  (8)

где iб, iт - передаточные отношения соответственно быстро-и тихоходной ступеней.

Для нашего двухступенчатого зубчатого редуктора это две последовательно расположенные цилиндрические зубчатые передачи.

Подставив имеющиеся данные в формулу (6) получим:

.

Произведем разбивку iр по ступеням привода. Так как iр известно, то из таблицы рекомендуемых передаточных отношений быстроходной и тихоходной ступеням iб=4,1, iт=4,1.

Произведем проверку соответствия табличных данных расчетным по следующей формуле:


Это значение почти соответствует заданному. Отклонение составило . Значит, в наших расчетах данное условие выполняется.

Из исходных данных имеем:


Пусть Z1=Z3=20, отсюда определим Z2 и Z4:

Рассчитаем частоту вращения и угловые скорости ведущего, промежуточного и ведомого валов, причем i1=iб; i2=iт.

Для ведущего вала:



Для промежуточного вала:




Для ведомого вала:



4. ГЕОМЕТРИЧЕСКИЙ РАСЧЕТ РЕДУКТОРА

Коэффициент полезного действия редуктора равен:

                        (9)

где Рвых, Р1 - мощность в Вт на выходном и ведущем валах редуктора;

щвых, щном - соответственно угловые скорости в рад/с выходного и ведущего вала (вала I) редуктора;

Мн, Т1 - соответственно момент нагрузки (крутящий момент на выходном валу) и крутящий момент на ведущем валу в Н·м.

Рассчитаем вращающие (крутящие) моменты на валах редуктора. Крутящий момент на выходном валу равен моменту нагрузки, т.е. ТIIIн=60 Н.м.


                               (10)

Подставим имеющиеся данные:

Крутящий момент на валу II рассчитаем по формуле:

                                     (11)


Определимся с типами зубчатых передач редуктора: быстроходная ступень - цилиндрическая прямозубая; тихоходная ступень - также цилиндрическая прямозубая. Далее необходимо определиться с материалом зубчатых колес. Для изготовления шестерни и колеса примем наиболее распространенную Сталь 45 с термообработкой - улучшение. Выберем для шестерни среднюю твердость 280НВ1; для колеса - 250НВ2 при диаметре заготовки шестерни D80 мм; при предлагаемой ширине заготовки колеса S80 мм.

Зубчатые колеса ступени, находящиеся в зацеплении, имеют одинаковый модуль m, который определяют из расчетов на прочность. Расчет модуля для прямозубой цилиндрической передачи произведем исходя из условия прочности зубьев наиболее нагруженного колеса (меньшего колеса - шестерни). Размеры модуля стандартизированы .

Значение модуля зацепления в зависимости от рассчитанного передаваемого крутящего момента и материала колес для прямозубого колеса с числом зубьев z=20 определим по рисунку 1.

Определенный модуль зацепления должен быть округлен до ближайшего большего стандартного значения. Величины рекомендуемого ГОСТом модуля зацепления (в мм) приведены ниже:

-й ряд 0,5; 0,6; 0,8; 1,0; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8.

-й ряд 0,55; 0,7; 0,9; 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7,9.

1й ряд предпочтем 2-му.

Из рисунка 1 мы определили модуль первого ряда равен 1,4 (по ГОСТу 1,5), и модуль второго ряда равен 1,9 (по ГОСТу 2). Для последующих расчетов модуль равен 2 (с запасом прочности).

Рисунок 1 - Графическая зависимость m=f(T) для прямозубых нереверсивных передач (z=20)

Длительный диаметр для прямозубого колеса:

 (12)

Определим делительный диаметр по данной формуле для шестерни и колеса соответственно:

;

Межосевое расстояние цилиндрической зубчатой передачи равно полусумме делительных диаметров колеса dк и шестерни dш.:

         (13)

Определим межосевое расстояние между валами:

Ширина венца в цилиндрического зубчатого колеса определяется по формуле:

             (14)

где  коэффициент ширины зубчатого венца колеса относительно межосевого расстояния принимают в зависимости от положения колес относительно опор: при несимметричном расположении = (0,25…0,4).

Поставим имеющиеся данные в формулу 14 и получим ширину венца:

Диаметры вершин dа и впадин df зубьев цилиндрических зубчатых колес определяются по следующим формулам:

         (15)

         (16)

где hа - высота головки зуба (hа = m);

h f - высота ножки зуба (при m1,0 h f = 1,25m; при m<1.0 h f = 1.35m).

Диаметр вершин шестерни и колеса соответственно равен:

Диаметр впадин шестерни и колеса соответственно равен:

Рассчитаем диаметры валов по следующей формуле:

,             (17)

где Т - крутящий момент Н·мм;

[] - допускаемое напряжение материала вала на кручение в МПа.

Используя формулу (17) рассчитаем диаметры валов:

диаметр вала I ;

диаметр вала II

диаметр вала III

Кинематический и геометрический расчеты редуктора представляют в уточненной кинематической схеме привода.

. ВЫБОР ОПОР ВАЛОВ

Подбор подшипников можно произвести ориентировочно по диаметрам валов. Внутренние диаметры подшипников принимают не менее рассчитанных диаметров валов. Выбор типа (радиальный, радиально-упорный и т. д.) производят исходя из кинематической схемы редуктора. Обычно подбирают подшипники легкой или средней серии. Для прямозубых цилиндрических передач рекомендуют радиальные, для цилиндрических косозубых, червячных - радиально-упорные подшипники.

Шарикоподшипники радиально-упорные однорядные предназначены для восприятия комбинированных: радиальных и осевых нагрузок (косозубые, конические и червячные передачи), действующих на вал. Одинарный радиально-упорный подшипник может воспринимать осевую нагрузку, действующую в одном направлении. Подшипники, смонтированные попарно, воспринимают осевые усилия, действующие в обоих направлениях.

По данным для валов можно принять подшипники шариковые радиальные однорядные с внутренним диаметром 12,17,30 мм соответственно каждому валу, с параметрами представленными в таблице 1.

Таблица 1 - Подшипники шариковые радиальные однорядные

Обозначение подшипников

d

D

B

r

Масса, кг

301

12

37

12

0,5

0,005

303

17

47

1,5

0,115

306

30

72

19

2

0,331


. РАСЧЕТ ВРЕМЕНИ РАЗГОНА И ВЫБЕГА ПРИВОДА

Для механизмов, режим работы которых характеризуется периодическими остановками, необходимо при проектировании редуктора стремиться обеспечить минимальное значение приведённого к валу электродвигателя момента инерции. Уменьшение приведённого момента инерции редуктора будет способствовать уменьшению инерционных нагрузок, которые в некоторых случаях могут значительно превышать статические нагрузки на опоры редуктора.

Приведенный момент инерции двигателя определим по формуле:

             (18)

где Jр - приведенный к входному валу момент инерции редуктора, кг*м2;

Jм - момент инерции муфты, кг*м2;

Jд - момент инерции двигателя, кг*м2;

Jн - момент инерции нагрузки, приведенного к выходному валу редуктора, кг*м2;

- скорость вращения выходного и входного вала редуктора, рад/с2.

Момент инерции редуктора, приведенный к валу электродвигателя равен:

  (19)

где J1, J2, J3 - моменты инерции первого, второго, третьего валов, кг*м2.

i12, iр - передаточное отношение между входным и выходным валами редуктора.

Моменты инерции всех валов определим по формуле:

         (20)

где m, r - соответственно масса и радиус тела.

Масса вращающегося симметричного тела радиусом r и длиной l равна:

,      (21)

где ρ - плотность стали, равная 7,8*103 кг/м3.

Момент инерции для ведущего, промежуточного и ведомого валов будем рассчитывать по формуле:

                  (22)

Момент инерции зубчатого колеса с числом зубьев Z будем рассчитывать, при этом учитывая, что . Значит, после преобразования, момент инерции будет иметь следующий вид:

,                       (23)

Рассчитаем момент инерции для ведущего вала:


Для определения Jвала и Jz1 применим формулы (22) и (23). Подставив данные, получим:

Рассчитаем момент инерции для промежуточного вала:


Для определения JвалаII, Jz2, Jz3 применим формулы (22) и (23). Получим:

Рассчитаем момент инерции для ведомого вала:

.

Для определения JвалаIII, Jz4 применим формулы (22) и (23).

Подставим имеющиеся данные в формулу (18). Получим:

Значит, момент инерции, приведенный к валу электродвигателя, равен

Произведем расчет времени разгона и останова электродвигателя.

Время движения от начала до окончания движения рабочего звена называют полным временем движения.

Обычно режим движения связывают с движением вала электродвигателя.

Различают следующие режимы движения:

- разбег - процесс движения от начала движения до номинальной скорости.

установившийся режим - движение с постоянной или незначительно изменяющейся скоростью.

Время разгона системы определяется по формуле:

                                (24)

где Тм - электромеханическая постоянная системы, которая определяется по формуле:

                         (25)

где Мп, Мном - соответственно пусковой и номинальный моменты выбранного электродвигателя, Н.м;пр.- приведенный момент инерции системы (кг·м2).

Так как , а из таблицы известно, что , значит,  Подставив имеющиеся данные в формулу (24), получим:

Время останова системы ( при отключении электродвигателя) равно:

                         (26)

где Мн - момент нагрузки на выходном валу, Н.м;

Найдем время останова и разгона электродвигателя. Подставим имеющиеся данные в формулу (26) и (24). Получим:

.

электромеханический привод транспортер редуктор

ЛИТЕРАТУРА

1. М.И. Фролов Техническая механика: Детали машин - Учеб. для машиностр. спец. техникумов. - 2-е изд., доп.-М.: Высш. Шк., 1990. - 352 с.: ил.

. М.С. Мовнин, А.Б. Израелит, А.Г. Рубашкин Руководство к решению задач по технической механике. Учебн. пособие для техникумов. М., “Высшая школа”, 1977. - 400 с. с ил.

. Г.М. Ицкевич, Б.Б. Ланич Курсовое проектирование деталей машин. Учебно - справочное пособие - 5-е изд., стереотипное - М.; Машиностроение, 1965 - 596 стр.

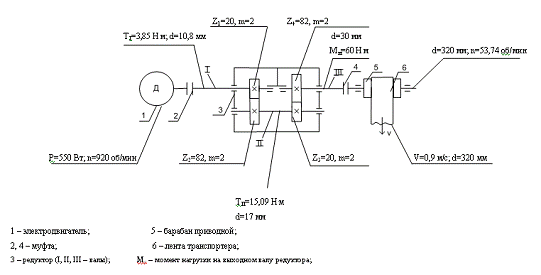

ПРИЛОЖЕНИЕ А

УТОЧНЕННАЯ КИНЕМАТИЧЕСКАЯ СХЕМА ПРИВОДА с цилиндрическим двухступенчатым соосным редуктором

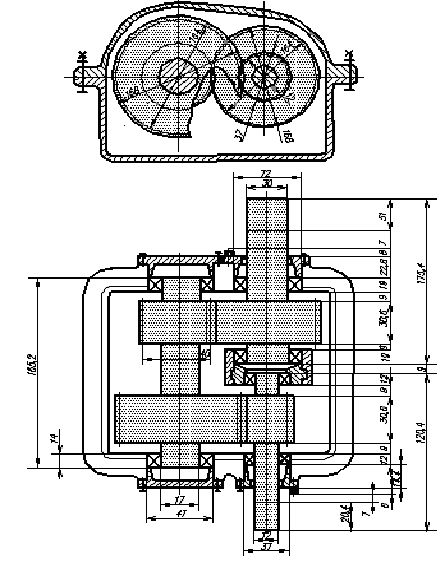

ПРИЛОЖЕНИЕ Б

КОМПОНОВОЧНАЯ СХЕМА ПРИВОДА С ЦИЛИНДРИЧЕСКИМ ДВУХСТУПЕНЧАТЫМ СООСНЫМ РЕДУКТОРОМ

Похожие работы на - Электромеханический привод ленточного конвейера



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
