Санитарно-гигиенический анализ рабочего места крановщика

Тольяттинский государственный университет

Автомеханический институт

Кафедра "Управление промышленной и экологической безопасностью"

Специализация: "Промышленная и экологическая безопасность в сфере строительства"





Курсовая работа по дисциплине:

"Производственная санитария и гигиена труда"

Санитарно-гигиенический анализ рабочего места машиниста башенного крана



Руководитель: Кувшинова Н.Н.

(к. т. н., доцент)

Исполнитель: Китаев А.Н.

(студент, гр. БТП - 402)




Тольятти 2010

Содержание



Введение

1. Анализ безопасности технологического проекта

2. Анализ рабочего места машиниста башенного крана

4. Разработка средств индивидуальной защиты

5. Разработка средств коллективной защиты

6. Инженерные расчеты. Расчет искусственного освещения

Заключение

Список литературы

Приложение

Аннотация



В данной работе проведен санитарно-гигиенический анализ рабочего места машиниста башенного крана. В процессе анализа были выявлены опасные и вредные производственные факторы, влияющие на организм рабочего. В связи с этим, на основе инженерных расчетов, в работе были предложены меры по снижению вредного воздействия ОВПФ.

Введение


В самом широком смысле слова, строительство - это вид человеческой деятельности, направленный на создание зданий <#"563801.files/image001.gif">

Рис.1. Схема строительной площадки

Таблица 1

Используемое оборудование

№ п/п

Наименование оборудования

1

Башенный кран

2

Колесная строительная машина

3

Гусеничная строительная машина


Строительная площадка 150200 м.

Продолжительность рабочего времени машиниста башенного крана не должна превышать 40 ч. в неделю.

Продолжительность ежедневной работы (смены) определяется правилами внутреннего трудового распорядка или графиком сменности, утверждаемыми работодателем по согласованию с профсоюзным комитетом.

Количество смен - 1 (8 часов);

Количество рабочих в смену - 2 человека.

1. Анализ безопасности технологического проекта


Задача машиниста башенного крана состоит в подъеме и перемещении различных грузов, а так же в рациональном использовании ресурсов оборудования и своих собственных.

Безопасность данного технологического процесса определяется его основными составляющими:

.        Орудия труда.

Башенный кран.

.        Предметы труда.

Различного вида грузы.

.        Продукты труда.

Грузы перемещенные в заданное место.

.        Содержание труда.

Башенный кран предназначен для подъема и перемещения грузов.

Технологическая схема производства работ башенного крана складывается из четырех основных рабочих процессов: зацепление груза, подъем груза, перемещение груза, отцепление груза.

Сейчас невозможно представить строительство без специальных грузоподъемных механизмов, среди которых башенный кран занимает особое место. Практически все подъемные и транспортные работы на строительстве средних и многоэтажных зданий выполняются с помощью башенных кранов. Существуют задачи, для решения которых альтернативы башенному крану нет. Башенный кран используют в промышленном, гражданском и гидротехническом строительстве.

Эффективность использования башенного крана в значительной степени зависит от правильной организации работ на объекте и квалификации машинистов. Машинисту башенного крана перед началом работы выдают технологическую карту и наряд на выполнение работы.

.        Условия труда:

Работа машиниста башенного крана может привести к хроническим заболеваниям. На рабочего в первую очередь воздействует шум и вибрация. Машинист во время рабочей смены практически не имеет возможности смены рабочей позы. Так же в данной работе присутствует монотонность труда.

В связи с этим необходимо использовать средства индивидуальной защиты а так же рационально распределять рабочее время и время отдыха.

.        Особенности исполнителя.

К работе на башенных кранах допускаются лица, имеющие профессиональные навыки, прошедшие обучение безопасным методам и приемам работ и получившие соответствующие удостоверения.

Машинистами могут работать лица не моложе 18 лет, прошедшие медицинское освидетельствование. При переводе машиниста с одного типа машины на другой проводят дополнительное обучение по сокращенной программе и аттестацию.

Машинист во время работы должен быть в рабочей одежде, застегнутой на все пуговицы. Машинист обязан поддерживать чистоту в кабине крана, весь необходимый инвентарь и инструмент хранить в специально отведенном для этого месте. Хранить в кабине посторонние предметы запрещается.

.        Окружающая среда.

В рабочем коллективе желателен благоприятный морально-психологический климат.

Рабочих, которые обязаны будут работать в паре, следует подбирать по индивидуальным характерам, что бы они могли поладить и не создавать конфликтных ситуаций во время производства работ, тем самым нарушая технологический процесс.

2. Анализ рабочего места машиниста башенного крана


Анализ рабочего места объекта включает в себя анализ безопасности рабочего места, анализ безопасности условий труда и гигиеническую оценку условий труда.

Таблица 2

Опасные и вредные производственные факторы

№ п/п

Вилы выполняемых работ

Обрабатываемые применяемые материалы

ОВПФ





физические

химические

психо- физиологические

1

Башенный кран

Подъем и перемещение различных грузов

Монтируемые конструкции, груз

шум, вибрация, значительная высота

 ____

перенапряжение зрительных анализаторов, монотонность труда

2

Колесные строительные машины

Перевозка различных грузов

Строительные материалы

шум, вибрация

запыленность, загазованность воздуха

перенапряжение зрительных анализаторов, монотонность труда

3

Гусеничные строительные машины

Разработка грунта, перемещение грузов

грунт

шум, вибрация

запыленность, загазованность воздуха

перенапряжение зрительных анализаторов, монотонность труда


Таблица 3

Оценка действующих факторов производственной среды на рабочем месте

Действующий фактор производственной среды и трудового процесса, размерность

единицы измерения

нормируемое значение параметров фактора

фиктическое значение параметров фактора

вывод о соответствии или несоответствии нормативу, класс условий труда

Х и м и ч е с к и е

вредные вещества (пыль и др.)

мг/м3

___

___

___

Ф и з и ч е с к и е

шум

дБА

80

90

2

вибрация

дБ

92

110

3.1

освещение

лк

300

зависит от погодных условий и времени суток (290)

2

температура

0С

18 - 23

от - 15 до 30 0С, солнечное облучение

3.2

скорость движения воздуха

м/с

0.1 - 0.3

зависит от погодных условий

3.2

относительная влажность

%

30 - 60

зависит от погодных условий

Т я ж е с т ь т р у д а (психофизиологические)

Статическая нагрузка

кгссдо 12000170003.1




Физическая динамическая нагрузка, выраженная в един. внешней мех. работы за смену


при региональной нагрузке (с участием преимущественно мышц рук и плечевого пояса) при перемещении груа на расстояние до 1 м                кгм

До 5000

1






при общей нагрузке (с участием мышц рук, корпуса ног) при перемещении груза от 1 до 5м

кгмдо 25000100001




Масса поднимаемого и перемещаемого груза вручную


-Подъем и перемещение (разовое) тяжестей при чередовании с другой работой (до2р. в час)

кг

до 30

8

1

 - Подъем и перемещение (разовое) тяжестей постоянно в течении рабочей смены

кг

до 15

7

2

Суммарная масса груза перемещаемых в течении каждого часа смены


а) с рабочей поверхности

кг

870

300

2

б) с пола

кг

435

200

2

Стереотипные рабочие движения (кол-во за смену)


при локальной нагрузке (с участием мышц кистей и пальцев рук)

тыс

до 40

44

3.1

при региональной нагрузке (при работе с преимущественным участием мышц рук и плечевого пояса)

тыс

до 20

20

2

Статическая нагрузка. Величина статической нагрузки за смену при удержании груза, приложении усилий:


одной рукой

кгс

до 36000

20000

2

двумя руками


до 70000

40000

2

с участием мышц корпуса и ног

кгс

до 10000

21500

3.1

рабочая поза





свободная удобная поза стоя

%

до 40

10

1

периодическое нахождение в неудобной позе

%

до 25

85

3.1

наклоны корпуса (кол-во за смену)

раз

60

2

перемещение в пространстве


по горизонтали

км

8

2

1

по вертикали

км

4

1.5

2

Н а п р я ж е н н о с т ь т р у д а

содержание работы

решение простых задач по инструкции

2

Восприятие сигналов (информации) и их оценка

Восприятие сигналов с последующей коррекцией действий и операций

2

Распределение функций по степени сложности задания

Обработка выполнения задания и его проверка

2

Характер выполняемой работы

Работа по установленному графику с возможной ее коррекцией по ходу деятельности

2

Длительность сосредоточенного наблюдения

%

26-50

100

3.2

Плотность сигналов и сообщений в среднем за 1 час работы


76-175

50

2

Число производственных объектов одновременного наблюдения

шт

6-10

4

2

Размер объекта различения при длительности сосредоточенного внимания

мм

более 5

Более 6

1

Наблюдение за экраном видеотерминала

час.

до 3

-

1

Нагрузки на слуховой анализатор

Разборчивость способов и сигналов от 50 до20%, имеются помехи на фоне которых речь слышна на расстоянии до 2м

3.2

Нагрузка на голосовой аппарат

час.

до 6

6

2

Степень ответственности за результат собственной деятельности.

Несет ответственность. за функциональное качество основной работы.

3.1

Степень риска для собственной жизни


вероятна


3.2

Степень риска за безопасность других лиц


возможна


3.1

-Монотонность труда


Число элементов необходимых для реализации простого задания


9-6

2

Продолжительность выполнения простых производ. заданий

сек

100-25

70

2

Время активных действий

%

20 и более

80

3.2

Монотонность производственной обстановки

%

76-80

50

3.1

-Режим работы


Фактическая продолжительность рабочего дня


8-9

8

2

Сменность работы


двухсменная работа (без ночной)

2-х сменная без ночной смены

2

Наличие регламентированных Перерывов и их продолжительность


перерывы регламентированы

7% и более рабочего времени

1

Итоговый класс условий труда по физическим и химическим факторам


3.2

Итоговый класс условий труда по тяжести труда


3.1

Итоговый класс условий труда по напряженности труда


3.1

Итоговый класс условий труда


3.2

3 класс, 2 степень (вредные условия труда) - условия труда с такими уровнями вредных факторов, которые вызывают стойкие функциональные изменения, приводящие в большинстве случаев к увеличению производственно-обусловленной заболеваемости, появлению начальных признаков профессиональных заболеваний.

Работа во вредных условиях труда является нарушением санитарного законодательства Российской Федерации и может быть разрешена только по обоснованным технологическим причинам. При этом обязательным является использование средств индивидуальной защиты и ограничение времени воздействия на работающих вредных производственных факторов. Защита временем означает введение внутрисменных перерывов, сокращение рабочего дня, увеличение продолжительности отпуска и т.д. Защита временем уменьшает риск повреждения здоровья работающего, но, как правило, не изменяет класс условий труда.

4. Разработка средств индивидуальной защиты


В соответствии со статьей 221 Трудового кодекса Российской Федерации работникам, занятым на работах с вредными или опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением, выдаются бесплатно сертифицированные специальная одежда, специальная обувь и другие средства индивидуальной защиты.

Средствами индивидуальной защиты называют средства, предназначенные для обеспечения безопасности одного работающего.

Основными профессиональными вредностями <#"563801.files/image004.gif">

Рис.2 Противошумы

Неблагоприятное воздействие на организм рабочего оказывает общая вибрация. Продолжительное воздействие вибрации приводит к развитию вибрационной болезни (см.). Мероприятия по борьбе с шумом и вибрацией следует предусматривать при конструировании машин и в процессе эксплуатации оборудования. В качестве индивидуальных средств защиты рабочих горнорудной промышленности применяют рукавицы с виброгасящими прокладками. (рис 3)

Рис.3 Рукавицы с виброгасящими прокладками

Машинист башенного крана должен работать в спецодежде, предусмотренной Типовыми отраслевыми нормами: полукомбинезоне хлопчатобумажном, рукавицах комбинированных. На внешних роботах зимой - куртке и брюках хлопчатобумажных на утепленной прокладке, валенках. Спецодежда должна быть исправной и соответствовать росту и размеру.

5. Разработка средств коллективной защиты


1.       Защита от вредных химических факторов:

рациональная организация рабочего места;

проведение инструктажей, обучение персонала;

проведение предварительных и периодических медицинских осмотров.

. Защита от вредных физических факторов:

Уменьшение шума:

для уменьшения шума использовать звукопоглощающие материалы;

своевременный ремонт оборудования;

применение рациональной конструкции, новых материалов и гигиенически благоприятных технологических процессов;

рациональная планировка рабочего места;

Освещение:

При не достаточном освещении в зависимости от времени суток, целесообразно на строительной площадке использовать искусственное освещение.

6. Инженерные расчеты. Расчет искусственного освещения


Расчет освещения строительной площадки осуществляется в соответствии с ГОСТ 12.1.046 - 85ССБТ Строительство. Нормы освещения строительных площадок.

Для освещения мест производства наружных строительных и монтажных работ должны применяться мощные источники света: прожекторы с лампами типов ЛН и ДРЛ. Так как данная строительная площадка имеет размеры 150200м, то согласно ГОСТу возможно использование прожекторной ЛН. Прожекторные ЛН обычно имеют большую мощность (до 10 кВт, ранее выпускались лампы до 50 кВт) и высокую световую отдачу. Используются в световых приборах различного назначения (осветительных и светосигнальных).

В соответствии с ГОСТ 12.1.046 - 85ССБТ, при работе кранов на строительных площадках, минимальная освещенность должна быть равна 10лк в горизонтальной плоскости на уровне обрабатываемой площадки.

При проектировании осветительных установок следует вводить в расчет коэффициент запаса при сроке чистки светильников 2 раза в год. Так как осветительным прибором является прожектор с лампой накаливания, то коэффициент запаса (К) будет равным 1,5.

В соответствии с ГОСТ 12.1.046 - 85ССБТ выбираем параметры осветительных установок общего равномерного освещения при нормируемой освещенности (таблица 4)

Таблица 4

Ширина освещаемой площади а, м                Высота прожекторных мачт Н, м  Расстояния между мачтами b, м   Устанавливаемый промежуток на мачте      Параметры установки прожектора              Коэффициент неравномерности Z =

Удельная мощность Вт/квм







Тип

Количество

мощность ламп, Вт

угол наклона прожекторов , градугол между оптическими осями прожектора , град




150

20

100

ПЗС-35

10

500

20

15

15

0,85

0,67

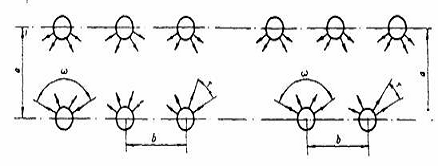

1 - прямоугольное расположение мачт; 2 - шахматное расположение мачт,  - угол охвата, град.;  - угол между оптическими осями, град.; а - ширина освещаемой площади, м; b - расстояние между мачтами, м.

Рис.4 Схемы расположения прожекторов для общего равномерного освещения

Расчет прожекторной установки сводится к определению: количества прожекторов, подлежащих установке для создания заданной освещенности; мест установки прожекторных мачт и прожекторов; высоты установки прожекторов над освещаемой поверхностью; углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.

Расчет производится на основе нормируемой освещенности в горизонтальной плоскости.

Ориентировочное количество прожекторов n, подлежащее установке для создания на площади S требуемой освещенности Е (р) = КЕ (н), где К - коэффициент запаса, Е (н) - нормируемая освещенность.

n = (m Ep S) / P,

где m - коэффициент, учитывающий световую отдачу источников света, к. п. д. прожекторов и коэффициент использования светового потока.

Этот коэффициент выбираем в соответствии с ГОСТ 12.1.046 - 85ССБТ (Таблица 5)

Таблица 5

Источник света

Ширина освещаемой площади, м

Значение m при расчетной освещенности (2,0 - 30,0), лк

Лампа накаливания

150

0,3


Р (л) - мощность лампы применяемых типов прожекторов.

Рассчитаем количество прожекторов:

n = (0,31,530000) /500 = 27прожектора

На каждой мачте должно быть около 10 прожекторов (Таблица 4), отсюда следует:

/10 = 2,7  3 мачты.

В таком случае, наиболее рациональное расположение мачт будет в шахматном порядке.

Рис.5 Рекомендуемое расположение мачт с прожекторами на данной строительной площадке.

И так, выяснено что для обеспечения равномерного и соответствующего нормативам освещения рабочего места машиниста башенного крана необходимо установить 3 мачты с 27 прожектора с лампами накаливания мощностью в 500 Вт. Мачты рекомендуется установить в шахматном порядке.

Заключение


При проведение санитарно-гигиенического анализа рабочего места машиниста башенного крана были выявлены опасные и вредные производственные факторы, фактическое значение которых превышает нормируемое. В связи с этим данное рабочее место относится к 3.2 классу условий труда. Отклонения были выявлены по следующим факторам:

микроклимат,

шум,

вибрация,

стесненная рабочая поза, без возможности ее смены.

На основе этого возможно применение следующий мер по снижению вредного воздействия на работающего ОВПФ.

.        Перед началом работы с машинистом крана должны быть проведены все предусмотренные на предприятии инструктажи.

2.       Машинисту башенного крана должна быть выдана спецодежда, средства индивидуальной защиты от шума, и от вибрации.

.        Необходимо снизить до нормативных значений воздействие шума на организм рабочего. Для этого возможно рациональное размещение источников шума на строительной площадке.

.        Оборудование, с помощью которого осуществляется работа, необходимо регулярно осматривать.

.        Машинисту необходимо предоставить возможность смены позы, необходимы рациональные перерывы на отдых и обед.

.        На строительной площадке должны быть установлены 3 мачты с 27 прожектора с лампами накаливания мощностью 500 Вт, для обеспечения нормируемого освещения в 10 лк.

При соблюдении выше перечисленных рекомендаций, класс условий труда будет 2 - допустимый.

Список литературы


1.       Методические указания к выполнению курсового проекта по дисциплине "Производственная санитария и гигиена труда" / Сост. Кувшинова Н.Н. - Тольятти: ТГУ, 2006. - 31 с.

2.       Производственная санитария и гигиена труда: Учеб. пособие для вузов. / Е.В. Глебова. - М.: Высш. шк., 2007. - 382 с.

.        Инженерные расчеты уровней опасных и вредных производственных факторов. Учебное пособие. / Л.Н. Горина, В.Е. Ульянова, М.И. Фесина. - Тольятти: ТГУ, 2005. - 194 с.

.        Методические указания "Идентификация опасных и вредных производственных факторов" / Сост. Горина Л.Н. - Тольятти: Изд-во ТГУ, 2002. - 28 с.

.        Донской В.М., Корнеев В.П. Справочник молодого машиниста экскаватора - М.: Высш. Шк., 1988. - 320.

.        ГЭСН 81-02-01-2001 Сборник №1 Земляные работы.

.        Костин М.И. Шиманович С.В. Экскаваторы. Справочник. - М.: 1959

.        ГОСТ 12.1.046 - 85ССБТ Строительство. Нормы освещения строительных площадок.

Приложение


Технологический процесс


Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
