Разработка проекта предельно-допустимых выбросов в атмосферу для стационарного источника загрязнения
СОДЕРЖАНИЕ
АННОТАЦИЯ
ВВЕДЕНИЕ
. ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ
. ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ КАК
ИСТОЧНИКА ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ
.1 Краткая характеристика технологии
производства и оборудования
.2 Расчет расхода топлива
нормативным способом
. РАСЧЕТ ВЫБРОСОВ ЗАГРЯЗНЯЮЩИХ
ВЕЩЕСТВ
.1 Расчет выбросов оксидов азота
.2 Расчет выбросов оксидов серы
.3 Расчет выбросов оксида углерода
.4 Расчет выбросов твердых
загрязняющих веществ
3.4.1 Суммарное количество твердых
частиц (летучей золы и несгоревшего топлива)
.4.2 Количество летучей золы,
входящее в суммарное количество твердых частиц
3.4.3 Количество сажи при сжигании
мазута
.4.4 Количество выбросов мазутной
смолы в пересчете на ванадий
.4 Расчет выбросов бенз(а)пирена
.5 Объем газовоздушной смеси
.6 Скорость выхода дымовых газов
4. РАСЧЕТ И АНАЛИЗ РАССЕИВАНИЯ
ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ В АТМОСФЕРЕ
5. РАЗРАБОТКА КОМПЛЕКСА
ПРИРОДООХРАННЫХ И КОМПЕНСАЦИОННЫХ МЕРОПРИЯТИЙ
.1 Организация санитарно-защитной
зоны
5.2 Разработка мероприятий по
снижению выбросов загрязняющих веществ в атмосферу
5.2.1 Подбор пылегазоочистного
оборудования
.2.2 Расчет выбросов после установки
очистного оборудования
.2.3 Расчет рассеивания загрязняющих
веществ в атмосфере после установки очистного оборудования
.3 Определение графика контроля за
выбросами
.4 Расчет платы за выбросы
загрязняющих веществ в атмосферу от стационарного источника
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
АННОТАЦИЯ
Тема курсового проекта: «Разработка проекта
предельно-допустимых выбросов в атмосферу для стационарного источника
загрязнения».
Объем курсового проекта 53 страницы, он содержит
2 рисунка, 8 таблиц, 17 источников литературы.
Ключевые слова: выбросы, котельная, ПДВ,
санитарная зона.
Объектом исследования дипломного проекта
является котельная установка с водогрейным котлом ДЕ-4-14.
Предмет исследования - производственные вредные
выбросы.
Курсовой проект состоит из введения, пяти глав и
заключения.
Во введении обосновывается актуальность
разрабатываемой темы, формулируются цель и задачи исследования, указывается
объект и предмет исследования.
В первой главе представлены основные сведения о
предприятии.
Вторая глава посвящена исследованию
теоретических вопросов, в ней описывается технологический процесс на
предприятии, основное оборудование, виды вредных выбросов и их ПДК.
В третьей главе проведен анализ и расчет
выбросов загрязняющих веществ.
В четвертой главе проведен расчет рассеивания
загрязняющих веществ в атмосфере.
В пятой главе проводится разработка комплекса
природоохранных и компенсационных мероприятий.
Заключение содержит основные выводы и
предложения, направленные на повышение эффективности природоохранных и
компенсационных мероприятий.
ВВЕДЕНИЕ
Вопрос о воздействии человека
на атмосферу находится в центре внимания специалистов и экологов всего мира.
И это не случайно, так как
крупнейшие глобальные экологические проблемы современности - «парниковый
эффект», нарушение озонового слоя, выпадение кислотных дождей, связаны именно с
антропогенным загрязнением атмосферы.
Охрана атмосферного воздуха -
ключевая проблема оздоровления окружающей природной среды.
Котельные оказывают
существенное влияние на состояние воздушного бассейна в районе их расположения.
Потребляя немалое количество
топлива и воздуха, котельная установка выбрасывает в атмосферу через дымовую
трубу продукты сгорания, содержащие окись углерода СО, сернистый ангидрид SО2,
окислы азота NО и др.
Основное количество углерода
выбрасывается в виде углекислого газа СО2 и не относится к числу токсичных
компонентов, но в глобальном масштабе может оказать некоторое влияние на
состояние атмосферы и даже климат планеты.
Окись углерода является
токсичным компонентом, но при рационально построенном процессе горения в топке
котла содержание СО в уходящих дымовых газах незначительно.
Главными компонентами,
определяющими загрязнение атмосферы в районе расположения котельных, являются
сернистый ангидрид SО2 и окислы
азота NО и NО2.
В топочной камере образуется в
основном окись азота NО.
Однако при ее движении в
атмосфере происходит частичное доокисление, вследствие чего расчет ведут на
наиболее токсичную двуокись азота.
Другим важным компонентом,
загрязняющим атмосферу в районе расположения котельных, работающих на твердых
топливах, является летучая зола, но уловленная в золоуловителе.
К чрезвычайно опасным веществам
относятся пятиокись ванадия V2О5
и бенз(а)пирен C20ОН12.
Первое соединение образуется в
небольших количествах при сжигании мазута.
Бенз(а)пирен может появиться в
дымовых газах при сжигании любого топлива с недостатком кислорода в отдельных
зонах горения.
Отсутствие элементарного экологического мышления
особенно ощутимо сказывается в настоящее время.
Если на западе существуют программы через
реализацию которых в детях с детства закладываются основы экологического
мышления, то в России пока не наблюдается существенного прогресса в этой
области.
Пока в России не появится поколение с полноценно
сформированным экологическим сознанием, не будет заметно существенного
прогресса в осмысление и предупреждении экологических последствий деятельности
человека.
Основной задачей человечества в современный
период является полное осознание важности экологических проблем, и кардинальное
их решение в короткие сроки.
Необходимо развивать новые методы получения
энергии основанные не на деструктуризации веществ а на других процессах.
Человечество как единое целое должно взяться за
решение этих проблем, ведь если ничего не делать Земля скоро прекратит свое
существование как планета пригодная для обитания живых организмов.
. ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ
Рассматриваемая в проекте котельная служит для
снабжения потребителей горячей водой и обеспечивает:
– нагревание и
циркуляцию сетевой воды в двухтрубной системе теплоснабжения;
– обработку
исходной воды для подпитки системы теплоснабжения;
– подачу
мазута к водогрейному котлу.
Нагретая в котлах вода подается в сеть на нужды
отопления и вентиляции.
В котельной принято регулирование температуры
прямой сетевой воды в зависимости от температуры наружного воздуха.
Для этой цели автоматика котла снабжена
задатчиком температуры, необходимое значение которой устанавливается вручную.
На территории котельной находится здание
собственно котельной, корпус мазутохозяйства, 3 мазутных емкости по 1000 м3
каждая, 1 дымовая труба, 3 аккумуляторных бака.
Котельная работает на мазуте.
Мазут доставляется автотранспортом от железной
дороги (от резервуаров).
Отвод дымовых газов от котла в атмосферу
предусмотрен в дымовую трубу высотой 32 м.
Вентиляция котельной - естественная.
Приток воздуха осуществляется через жалюзийные
решетки, обеспечивающие трехкратный воздухообмен и подачу воздуха на горение в
котел.
Удаление воздуха осуществляется через
дефлекторы.
Для контроля загазованности котельной
предусмотрен сигнализатор токсичных и горючих газов СТГ-1 со встроенным датчиком
на оксид углерода и выносным датчиком на метан.
При этом предусмотрен вынос световой и звуковой
сигнализации о загазованности котельной, неисправности оборудования, состоянии
охранной сигнализации, нарушении режима на диспетчерский пункт.
Карта-схема котельной представлена на чертеже.
2. ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ КАК ИСТОЧНИКА
ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ
2.1 Краткая
характеристика технологии производства и оборудования
Горячую воду заданной температуры получают в
котельной установке, представляющей собой совокупность устройств и механизмов
для сжигания топлива и получения горячей воды.
Котельная установка состоит из одного или
нескольких рабочих и резервных котельных агрегатов и вспомогательного
оборудования, размещаемого в пределах котельного цеха или вне его.
Теплоноситель - перегретая вода.
Питьевая вода используется только для систем
горячего водоснабжения.
Для приготовления перегретой воды с температурой
150÷70°С
предусматривается сетевая установка, для приготовления воды с температурой 65°С
- установка горячего водоснабжения.
Система теплоснабжения - закрытая.
Вследствие отсутствия непосредственного
водоразбора и незначительной утечки теплоносителя через неплотности соединений
труб и оборудования закрытые системы отличаются высоким постоянством количества
и качества циркулируемой в ней сетевой воды.
В закрытых водяных системах теплоснабжения воду
из тепловых сетей используют только как греющую среду для нагревания в
подогревателях поверхностного типа водопроводной воды, поступающей затем в
местную систему горячего водоснабжения.
В открытых водяных системах теплоснабжения
горячая вода к водоразборным приборам местной системы горячего водоснабжения
поступает непосредственно из тепловых сетей.
Водогрейный котел - устройство, имеющее топку,
обогреваемое продуктами сжигаемого в ней топлива и предназначенное для
нагревания воды, находящейся под давлением выше атмосферного и используемой в
качестве теплоносителя вне самого устройства.
Конструктивно все современные водогрейные котлы
устроены по одной схеме: металлический корпус более или менее современного
дизайна с теплообменником внутри.
Нагретый в теплообменнике теплоноситель
поступает по трубам к отопительным приборам.
Независимо от фирмы-производителя котел
представляет собой самое сложное и, как следствие, самое дорогое устройство
всей системы водяного отопления.
Котел ДЕ-4-14 - котел водогрейный газомазутный.

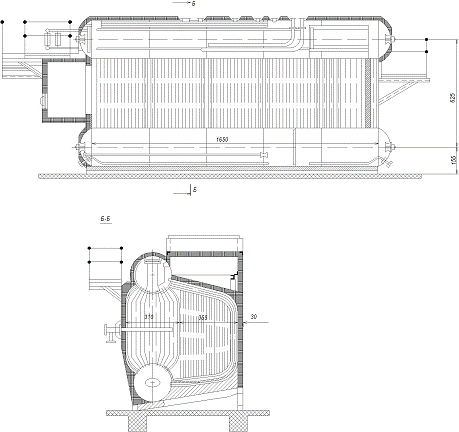

Рисунок 2.1. Котел ДЕ-4-14 (продольный и
поперечный разрез)
Котлы данной марки предназначены для отопления и
горячего
