1.      Анализ конструкторской документации

Цель анализа: установить работоспособность детали, чтобы не допустить выпуск некачественной продукции; выпускать конкурентоспособную продукцию; сократить затраты на освоение продукции.

Существует 3 вида анализа: производственный, расчетно-аналитический и размерный анализ. Все 3 вида могут выполнятся полным или выборочным методом. Анализ рассматриваемых методов показал, что наиболее оптимальный для студенческой работы это расчетно-аналитический анализ выборочным методом.

Изделие, изображенное на чертеже, относится к классу валов. Валы в машинах предназначены для базирования вращающихся деталей, для базирования заготовок изготовляемых деталей или инструментов, для передачи крутящего момента и для преобразования вращательного движения в поступательное.

Базовыми поверхностями вала, обеспечивающими его работоспособность, являются опорные шейки (диаметрами 25h8), пазы под призматические шпонки, служащие для передачи крутящего момента.

Для большинства валов главным является обеспечение соосности рабочих поверхностей. Как правило, эта величина выбирается по 5-7 степеням точности (на чертеже соосность указана верно в соответствии с [1]).

Для цели выборочного анализа выбираю поверхность диаметром 25h8. Посадка определена верно в соответствии с [1].

Цилиндрические поверхности обрабатываются с шероховатостью Ra=0,8-0,4 мкм, что соответствует рекомендациям [1]. Для остальных поверхностей параметр шероховатости Ra=3,2 мкм.

Материал конструктором определен. Изделие работоспособно.

Проведем технический анализ чертежа.

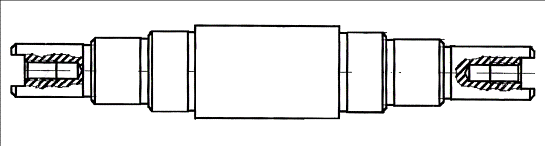

Для изображения данного вала достаточно одного главного вида и 2 местных разрезов.

Количество линейных и диаметральных размеров достаточно.

Вывод: изделие, изображенное на чертеже, работоспособно и не требует корректировки.

. Анализ технологичности изделия

конструкторский технологичность затрата работоспособность

Цель исследования на технологичность: разработать технические мероприятия, позволяющие сократить затраты на изготовление изделия без ущерба работоспособности.

Технологичность конструкции изделия - это совокупность свойств конструкции изделия, определяющих ее приспособленность к достижению оптимальных затрат при производстве, эксплуатации и ремонте для заданных качества, объема выпуска и условий выполнения работы. Принцип технологичности конструкции - чем меньше трудоемкость и себестоимость изготовления изделия, тем более оно технологично.

При конструировании отдельных деталей необходимо достичь не только эксплуатационные требования, но также и требования наиболее рационального и экономического изготовления изделия. В этом и состоит принцип технологичности конструкции. Чем меньше трудоемкость и себестоимость изготовления изделия, тем более оно технологично.

Таким образом, основными критериями оценки технологичности являются трудоемкость и себестоимость изготовления.

Обработка инструкции изделия на технологичность предусматривает определение путей по сокращению затрат времени на технологическую подготовку производства и процесс механической обработки. Технологичность конструкции изделия должна соответствовать технологическим требованиям производства и заданной серийности.

-              количественный анализ;

-              качественный анализ (упрощенный способ).

Первый способ применяется в отделах технолога, где работают опытные инженеры и технологи, умеющие проектировать технологические процессы. Для выполнения студенческих работ применяют упрощенный анализ. В основе упрощенного анализа будет доказательство:

.        данное изделие можно изготавливать на серийно выпускаемом оборудовании;

2.       все поверхности могут быть выполнены стандартизированным приспособлением;

3.     возможность        изготовления изделия стандартным инструментом.

Требования к технологичности конструкции изделия следующие:

•              конструкция детали должна состоять из стандартных и унифицированных элементов или быть стандартной в целом;

•              детали должны изготавливаться из стандартных и унифицированных заготовок или заготовок, полученных рациональным способом;

•              конструкция детали должна обеспечивать возможность применения типовых и стандартных технологических процессов ее изготовления.

Качественная оценка технологичности

Вывод: по результатам качественного анализа выявлено, что изделие технологично.
