КУРСОВАЯ РАБОТА
по дисциплине: “Теория проектирования
автоматизированных станочных комплексов”
на тему: “Расчет и проектирование
автоматической системы технологического оборудования”
Выполнил:
ст. гр. МС-02а
А.С. Яцков
Руководитель: Ю.А. Гринев
Нормоконтролер:
к.т.н. Л.П. Калафатова
ДОНЕЦК 2006
РЕФЕРАТ
Курсовая работа содержит:
27 с., 10 табл., 3 рисунка, 4 источника, 12 приложений.
Объектом исследования в
курсовой работе является деталь шахтного комбайна «ступица».
В данной курсовой работе
рассматривается процесс проектирования автоматической линии технологического
оборудования, которая позволила бы при минимальных затратах добиться заданной
производительности.
Цель работы:
спроектировать оптимальную структурно-компоновочную схему автоматической линии
для условий серийного производства детали «переходник». Реализовать структурную
схему на практике, выбрав конкретное технологическое оборудование; описать ее
работу с помощью циклограммы.
Кроме того, для всех
операций представлены эскизы карт наладок.
ПЕРЕХОДНИК, ПРОИЗВОДСТВО,
ПРОИЗВОДИТЕЛЬНОСТЬ, АТОМАТИЧЕСКАЯ ЛИНИЯ, ЦИКЛОГРАММА
Современное производство
отличается сложностью производства и технологических процессов. В этих условиях
решаются проблемы повышения продуктивности работы и качества производства
изготавливаемой продукции при минимальных затратах автоматизации. Для этого
необходимо уметь проектировать и широко использовать автоматизированные системы
технологического оборудования, в состав которых входит сами станки – автоматы,
автоматизированные загрузочные устройства, транспортно – накопительные системы
и др.
Цель
анализа конструкции детали на технологичность – выявление недостатков
конструкции по сведениям, содержащихся в чертежах и технических требованиях, а
также возможное улучшение технологичности рассматриваемой конструкции.
Технологический
контроль чертежей сводится к тщательному их изучению. Чертеж детали содержит
все проекции и разрезы, совершенно четко и однозначно объясняющие ее
конфигурацию. На чертеже указаны все размеры с необходимыми отклонениями и
требуемая шероховатость обрабатываемых поверхностей. Чертеж содержит все
необходимые сведения о материале детали, термической обработке и массе детали.
Деталь 1ГШ68.98.00.011 –
ступица входит в редуктор подающей части основного редуктора комбайнов 2ГШ68.
Ступица служит для
передачи крутящего момента от вала в редуктора.
Основными конструктивными
базами, определяющими положение в сборочной единице, являются центровочные отверстия с эвольвентными щлицами. Эти
же поверхности могут использоваться в качестве основных технологических баз.
Упрощение
конструкции детали или замена ее элементов ввиду её служебного назначения и
тяжелых условий эксплуатации нецелесообразно.
2. Базовый технологический процесс
обработки ступицы в условиях неавтоматизированного производства
010 Заготовительная
(штамповка)
020 Токарная ЧПУ (база Ø230f7, 3 кулачковый патрон)
А Установить и снять
заготовку
1. Подрезать торец Е,
2. Точить Ø180Н9, Ø150Н11
по программе предварительно
3. Точить фаску 1×45,
Ø180Н9, Ø165, фаску, Ø150Н11 по программе
030 Токарная ЧПУ (база отверстия Ø150Н11,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Подрезать торец В,
2. Точить Ø190Н9 по программе
предварительно
3. Точить Ø230f7 по программе предварительно
4. Подрезать торец Ø299,6f9/Ø230f7 по программе предварительно
5. Точить фаску 2×30,
Ø190Н9, Ø165, фаску по программе
6. Точить фаски 3×30, Ø230f7 по программе
040 Токарная ЧПУ (база отверстия Ø150Н7,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Точить поверхность Ø299.6F9 предварительно
2. Точить фаски 2×45,
Ø299,6f9, фаски 2×45 по программе
050
Вертикально-сверлильная с ЧПУ (база Ø299.6f9, приспособления специальное)
А Установить и снять
заготовку
1. Сверлить отверстия М16-7Н
2. Цековать отверстия Ø22
3. Нарезать резьбу М16-7Н
060
Кординатно-сверлильная с ЧПУ (база отверстия Ø150Н11, специальное)
А Установить и снять
заготовку
1. Сверлить отверстия Ø20Н12
2. Сверлить 2 отверстия М16-7Н
3. Цековать 2 отверстия Ø20
070 Радиально-сверлильная
(база торцы, специальное)
А Установить и снять
заготовку
1. Цековать 2 отверстия Ø20
2. Нарезать резьбу М16-7Н
080 Горизонтально
протяжная (база отверстия Ø150Н11, специальное)
А установить и снять
заготовку
1. Протянуть эвольвентные шлицы
ЭВ160×5×30
090 Термическая
1. Цементировать h 1.2…1.6 HRC 57…63. поверхности В,И,Г,Д,Е от цементации
предохранить
100 Токарная ЧПУ (база отверстия Ø150Н11,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Точить фаску 1×45,
Ø180Н9, Ø165, фаску по программе
Б. Переустановить
заготовку
2. Точить фаску 2×30,
Ø190Н9 Ø165, фаску по программе
110 Кругло – шлифовальная
(база Ø150Н11, оправка)
А Установить и снять
заготовку
1. Шлифовать поверхность Ø230f7
120 Кругло – шлифовальная
(база Ø150Н11, оправка)
А Установить и снять
заготовку
2. Шлифовать поверхность Ø299,6f9
130 Контрольно
измерительная
3. Операционный технологический
процесс, реализуемый в условиях автоматизированного производства
Разработка
операционного технологического процесса ведется для случая реализации на
станках с числовым управлением.
При
разработке операционного технологического процесса используются наиболее
перспективные схемы и методы обработки, а также конструкции инструмента и
инструментальные материалы, которые предусматривают возможность максимальной
интенсификации режимов резания.
Например:
Применение комбинированного инструмента, обработка в одной позиции нескольких
отверстий, применение инструмента из быстрорежущей стали.
Для дальнейшего
определения производительности проектируемой автоматической линии необходимо
рассчитать машинное время на проведение каждой из операций. Для этого расчета
необходимо знать габариты обрабатываемой поверхности и режимы резания. Для
единичного производства режимы резания можно назначат по справочникам
нормирования, но приведенные там значения сильно завышены. Для массового или
серийного типа производства более целесообразно проводить полный расчет режимов
резания.
Глубина резания, обычно,
назначается в соответствие с видом обработки и типом заготовки. Величину подачи
при точении выбираем в зависимости от параметра шероховатости. Скорость резания
для точения можно определить по формуле:
м/мин;
где Т – стойкость резца;
s – величина подачи;
t – глубина резания;
- коэффициенты, постоянные для заданных
условий резания.
Частоту вращения шпинделя
определяют по формуле:
об/мин;
где D – диаметр
обрабатываемой заготовки.
Машинное время обработки
находим по формуле:
мин;
где L – блина обработки.
Для сверления величина
подачи выбирается в зависимости от диаметра сверлимого отверстия. Скорость
резания рассчитывается по формуле:
м/мин;
где D – диаметр
сверления.
Для зенкерования и
развертывания скорость резания рассчитывается по формуле:
м/мин.
Машинное время здесь
рассчитывается аналогично как и для точения.
Параметры резания для
шлифования нормализованы и выбираются из таблиц.
Таблица 4.1 – Расчет
машинного времени выполнения операций
№
|
Название операций и переходов
|
инструмент
|
Глубина резания t, мм
|
Подача S, мм/об
|
Скорость V, м/мин
|
Частота вращения n,мин-1
|
Диаметр обработки, D мм
|
Длина оброботки L мм
|
Основное время
tp
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
020 Токарная ЧПУ
|
|
Подрезать торец Е
|
Резец подрезной Т15К6
|
2,20
|
1,30
|
88,77
|
94,24
|
300
|
70,00
|
0,57
|
|
Точить Ø180Н9
|
Резец расточной Т15К6
|
4,00
|
0,40
|
132,01
|
233,56
|
180
|
22,00
|
0,24
|
|
Точить Ø150Н11
|
Резец расточной Т15К6
|
4,00
|
0,40
|
132,01
|
280,27
|
150
|
146,00
|
1,30
|
|
Точить фаску 1×45
|
Резец расточной Т15К6
|
1,00
|
0,25
|
209,82
|
371,22
|
180
|
1,00
|
0,01
|
|
Точить Ø180Н9
|
Резец расточной Т15К6
|
1,00
|
0,25
|
192,55
|
340,68
|
180
|
22,00
|
0,26
|
|
Точить Ø165
|
Резец расточной Т15К6
|
1,00
|
0,25
|
192,55
|
371,65
|
165
|
1,50
|
0,02
|
|
Точить фаску
|
Резец расточной Т15К6
|
1,00
|
0,25
|
192,55
|
408,82
|
150
|
2,50
|
0,02
|
|
Точить Ø150Н11
|
Резец расточной Т15К6
|
1,00
|
0,25
|
192,55
|
408,82
|
150
|
146,00
|
1,43
|
30 Токарная ЧПУ
|
|
Подрезать торец В
|
Резец подрезной Т15К6
|
2,20
|
1,30
|
88,77
|
94,24
|
300
|
25,00
|
0,20
|
|
Точить Ø190Н9
|
Резец расточной Т15К6
|
4,00
|
0,40
|
132,01
|
221,27
|
190
|
29,50
|
0,33
|
|
Точить Ø230f7
|
Резец праходной Т15К6
|
3,50
|
1,30
|
82,80
|
114,65
|
230
|
110,00
|
0,74
|
|
Подрезать торец
Ø299,6H9/Ø230f7
|
Резец подрезной Т15К6
|
2,20
|
1,30
|
88,77
|
94,24
|
300
|
46,00
|
0,38
|
|
Точить фаску 2×30
|
Резец расточной Т15К6
|
1,00
|
0,15
|
230,22
|
385,89
|
190
|
3,00
|
0,05
|
|
Точить Ø190Н9
|
Резец расточной Т15К6
|
1,00
|
0,15
|
236,81
|
396,93
|
190
|
28,00
|
0,47
|
|
Точить Ø165
|
Резец расточной Т15К6
|
1,00
|
0,15
|
236,81
|
457,07
|
165
|
1,50
|
0,02
|
|
Точить фаски
|
Резец расточной Т15К6
|
1,00
|
0,15
|
236,81
|
502,78
|
150
|
2,50
|
0,03
|
|
Точить фаски 3×30
|
Резец проходной Т15К6
|
1,00
|
0,20
|
231,98
|
321,21
|
230
|
3,00
|
0,05
|
|
Точить Ø230f7
|
Резец проходной Т15К6
|
1,00
|
0,20
|
231,98
|
321,21
|
230
|
113,00
|
1,76
|
40 Токарная ЧПУ
|
|
Точить поверхность Ø299.6F9
|
Резец проходной Т15К6
|
4,50
|
1,30
|
79,74
|
84,65
|
300
|
88,00
|
0,80
|
|
Точить фаски 2×45
|
Резец проходной Т15К6
|
1,00
|
0,20
|
231,98
|
246,26
|
300
|
2,00
|
0,04
|
|
Точить Ø299,6f9
|
Резец проходной Т15К6
|
1,00
|
0,20
|
231,98
|
246,26
|
300
|
85,00
|
1,73
|
|
Точить фаски 2×45
|
Резец проходной Т15К6
|
1,00
|
0,20
|
231,98
|
246,26
|
300
|
2,00
|
0,04
|
50 Вертикально-сверлильная с ЧПУ
|
|
Сверлить отверстия М16-7Н
|
Сверло Р6М5
|
6,95
|
0,20
|
15,25
|
325,97
|
14,9
|
38,00
|
0,58
|
|
Цековать отверстия Ø22
|
Сверло Р6М5
|
4,05
|
0,20
|
41,25
|
597,10
|
22
|
5,00
|
0,04
|
|
Нарезать резьбу М16-7Н
|
|
|
2,00
|
|
|
|
|
|
060 Кординатно-сверлильная с ЧПУ
|
|
Сверлить отверстия Ø20Н12
|
Сверло Р6М5
|
10,00
|
0,20
|
17,16
|
20
|
90,00
|
1,65
|
|
Сверлить 2 отверстия М16-7Н
|
Сверло Р6М5
|
6,95
|
0,20
|
15,25
|
325,97
|
14,9
|
90,00
|
1,38
|
|
Цековать 2 отверстия Ø20
|
Цековка Р6М5
|
4,05
|
0,20
|
39,70
|
632,24
|
20
|
21,00
|
0,17
|
070Радиально-сверлильная
|
|
Цековать 2 отверстия Ø20
|
Сверло Р6М5
|
4,05
|
0,20
|
39,70
|
632,24
|
20
|
21,00
|
0,17
|
|
Нарезать резьбу М16-7Н
|
|
|
2,00
|
|
|
|
|
|
080 Горизонтально протяжная
|
|
Протянуть эвольвентные
шлицы
|
Протяжка
ЭВ160×5×30
|
12
|
0.02
|
7
|
–
|
150
|
|
10
|
100 Токарная ЧПУ
|
|
Точить фаску 1×45
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
282,53
|
180
|
1
|
0,01
|
|
Точить Ø180Н9
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
282,53
|
180
|
22
|
0,16
|
|
Точить Ø165
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
308,22
|
165
|
1,5
|
0,01
|
|
Точить фаску
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
339,04
|
150
|
2,5
|
0,01
|
|
Точить фаску 2×30
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
267,66
|
190
|
2
|
0,01
|
|
Точить Ø190Н9
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
267,66
|
190
|
28
|
0,21
|
|
Точить Ø165
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
308,22
|
165
|
1,5
|
0,01
|
|
Точить фаску
|
Резец расточной Т30К10
|
0,5
|
0,5
|
159,69
|
339,04
|
150
|
2,5
|
0,01
|
110 Кругло – шлифовальная
|
|
Шлифовать Ø230f7
|
Шлифовальный круг
|
0.4
|
0.25
|
20
|
30
|
230
|
110
|
6.67
|
120 Кругло – шлифовальная
|
|
Шлифовать
Ø299,6f9
|
Шлифовальный круг
|
0.4
|
0.25
|
20
|
30
|
299,6
|
86
|
10
|
Критерием оценки
технологического процесса является технологическая производительность kо,
которая определяется по формуле:
где ∑tр
– суммарное машинное время выполнения всех операций, мин.
Значение
технологической производительности может быть основой для расчета оптимальной
степени дифференциации и концентрации операций в автоматической линии.
В данной работе
предлагается разработка автоматической линии для осуществления той части
техпроцесса, которая связана с токарной обработкой поверхностей и отверстий.
Таким образом, для данной линии не учитываются операции после термической
обработки, но проектируемая линия всё равно должна обеспечивать указанную в
задании производительность.
Для этого произведем
анализ возможных структур линии и выберем наиболее рациональную из них
5. Анализ базового операционного
технологического процесса по критерию обеспечения заданной сменной
производительности обработки
Определение ожидаемой
сменной производительности системы технологического оборудования в условиях
неавтоматизированного производства можно найти по формуле:
деталей/смену,
где - время выполнения холостых
(вспомогательных) операций в условиях неавтоматизированного производства.
Сравнивая полученное
значение (16 деталей/смена) с заданной сменной производительностью обработки (100
деталей/смена), приходим к выводу, что в неавтоматизированном производстве
нельзя обеспечить требуемую производительность. Следовательно, необходимо
разработать оптимальный структурно-композиционный вариант автоматической линии,
который должен обеспечивать заданную производительность обработки.
Рассмотрим насколько
вариантов компоновок автоматических линий.
При составлении линии из 8
станков расположенных по ходу технологического процесса получаем линию
следующего вида (рис. 5.1)
Рисунок 5.1- Вариант
компоновки оборудования автоматической линии
Для этой линии
лимитирующим является время с. Тогда производительность такой линии
составляет:
(шт./смену).
Данное количество изделий
не входит в диапазон допустимой производительности, по этому сократим
лимитирующее время, добавив станок – дублер на 7 операции технологического
процесса (рис. 5.2).

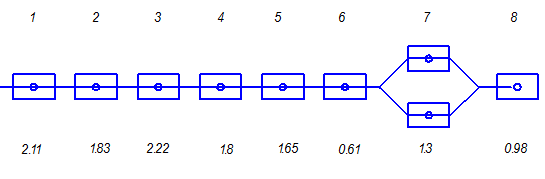

Рисунок 5.2- Вариант
компоновки оборудования автоматической линии
В данном варианте
технологической линии лимитирующим временем является с.,а производительность такой линии составляет:
(шт./смену).
Производительность такой
линии удовлетворяет предъявляемым к ней требованиям.
В данном варианте
технологической линии лимитирующим временем является с.,а производительность такой линии составляет:
(шт./смену).
Производительность такой
линии удовлетворяет предъявляемым к ней требованиям.
Эти три вида компоновок
обеспечивают необходимую производительность и по этому их необходимо сравнить по
экономической эффективности
Технологический процесс
автоматизированных операций
020 Токарная ЧПУ (база Ø230f7, 3 кулачковый
патрон)
А Установить и снять
заготовку
1. Подрезать торец Е,
2. Точить Ø180Н9, Ø150Н11
по программе предварительно
030 Токарная ЧПУ (база Ø230f7, 3 кулачковый
патрон)
А Установить и снять
заготовку
1. Точить фаску 1×45,
Ø180Н9, Ø165, фаску, Ø150Н11 по программе
040 Токарная ЧПУ (база отверстия Ø150Н11,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Подрезать торец В, Ø230f7, Ø299,6f9/Ø230f7 по программе предварительно
2. Точить Ø190Н9 по программе
предварительно
3. Точить фаску 2×30,
Ø190Н9, Ø165, фаску по программе
050 Токарная ЧПУ (база отверстия Ø150Н11,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Точить фаски 3×30, Ø230f7 по программе
060
Кординатно-сверлильная с ЧПУ (база отверстия Ø150Н11, специальное)
А Установить и снять
заготовку
1. Сверлить отверстия Ø20Н12
2. Сверлить 2 отверстия
М16-7Н/Ø20 одновремено
070 Радиально-сверлильная
(база торцы, специальное)
А Установить и снять
заготовку
1. Цековать 2 отверстия Ø20
2. Нарезать резьбу М16-7Н
080 Токарная ЧПУ (база отверстия Ø150Н7,
оправка с пластинчатыми пружинами)
А Установить и снять
заготовку
1. Точить поверхность Ø299.6F9 предварительно
2. Точить фаски 2×45,
Ø299,6f9, фаски 2×45 по программе
090
Вертикально-сверлильная с ЧПУ (база Ø299.6f9, приспособления специальное)
А Установить и снять
заготовку
1. Сверлить отверстия М16-7Н/Ø22
2. Нарезать резьбу М16-7Н
Уточненный расчет полной
производительности автоматической линии с жесткими меж агрегатными связями проводится
по формуле:
,
Где - коэффициент загрузки линии,
который характеризует условия эксплуатации (принимается в пределах 0,85-0,90);
- время не совмещенных холостых ходов (в
условиях дифференциации технологического процесса принимается );
- время суммарных в не цикловых потерь,
определяется по формуле:
где - ожидаемые в не цикловые потери по
инструменту;
- ожидаемые в не цикловые потери по оборудованию.
Потери по инструменту
вычисляются по формуле:
Сведем данные по всем
инструментам в таблицу 6.1.
Таблица 6.1 - Расчет
времени потерь по инструменту
№
|
инструмент
|
|
|
|
|
1
|
Резец подрезной
|
0,54
|
60
|
1+0,18
|
0,01062
|
2
|
Резец расточной
|
1,54
|
60
|
1.5+0,2
|
0,04363
|
3
|
Резец расточной
|
1,83
|
60
|
3+0,18
|
0,09699
|
4
|
Резец подрезной
|
0,20
|
60
|
1+0,18
|
0,00393
|
5
|
Резец расточной
|
0,33
|
60
|
1.5+0,2
|
0,00935
|
6
|
Резец проходной
|
0,74
|
60
|
1+0,18
|
0,01455
|
7
|
Резец подрезной
|
0,38
|
60
|
1+0,18
|
0,00747
|
8
|
Резец расточной
|
0,15
|
60
|
3+0,18
|
0,00779
|
9
|
Резец проходной
|
1,81
|
60
|
1+0,2
|
0,0362
|
10
|
Сверло Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
11
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
12
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
13
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
14
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
15
|
Метчик М16
|
0,45
|
60
|
+10,27
|
0,00953
|
16
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
17
|
Резец проходной
|
0,80
|
60
|
1+0,18
|
0,01573
|
18
|
Резец проходной
|
1,81
|
60
|
1+0,18
|
0,0356
|
19
|
Сверло Ø14.7/Ø22
|
0,58
|
60
|
1+0,18
|
0,01141
|
20
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
|
0,42589
|
Расчет внецикловых потерь
по оборудованию проводится по формуле:
где - среднее время простоев i-го
нормализованного узла.
рассмотрим вариант
компоновки данной линии с применением станков-дублеров. Данные по потерям
времени по оборудования сводим в таблицу 6.2.
Таблица 6.2 - Расчет
времени потерь по оборудованию для 1-го варианта схемы компоновки
Наименование операции
|
Наименование механизма
|
Время простоя на 100 мин. Работы
tno
|
Время работы j – го
нормализованного узла tpi
|
Простои конкретных механизмов
|
1
|
2
|
3
|
4
|
5
|
1
|
шпиндельный блок
|
2,11
|
0,003798
|
Узел поперечного суппорта
|
0,07
|
0,57
|
0,000399
|
Узел продольного суппорта
|
0,06
|
1,54
|
0,000924
|
система охлаждения
|
0,08
|
2,11
|
0,001688
|
2
|
шпиндельный блок
|
0,18
|
1,83
|
0,003294
|
Узел поперечного суппорта
|
0,07
|
0,03
|
0,000021
|
Узел продольного суппорта
|
0,06
|
1,73
|
0,001038
|
система охлаждения
|
0,08
|
1,83
|
0,001464
|
3
|
шпиндельный блок
|
0,18
|
2,22
|
0,003996
|
Узел поперечного суппорта
|
0,07
|
0,58
|
0,000406
|
Узел продольного суппорта
|
0,06
|
1,64
|
0,000984
|
система охлаждения
|
0,08
|
2,22
|
0,001776
|
4
|
шпиндельный блок
|
0,18
|
1,81
|
0,003258
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
1,81
|
0,001086
|
система охлаждения
|
0,08
|
1,81
|
0,001448
|
5
|
Механизм фиксации
|
0,01
|
1,65
|
0,000165
|
Сверлильная головка
|
0,07
|
1,65
|
0,001155
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
1,65
|
0,00132
|
6
|
Механизм фиксации
|
0,01
|
2,76
|
0,000276
|
Сверлильная головка
|
0,07
|
2,76
|
0,001932
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
2,76
|
0,002208
|
8
|
шпиндельный блок
|
0,18
|
2,61
|
0,004698
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
2,61
|
0,001566
|
система охлаждения
|
0,08
|
2,61
|
0,002088
|
9
|
Механизм фиксации
|
0,01
|
0,98
|
0,000098
|
Сверлильная головка
|
0,07
|
0,98
|
0,000686
|
система охлаждения
|
0,08
|
0,98
|
0,000784
|
10
|
транспортер стружки
|
0,24
|
17,81
|
0,042744
|
електро оборудование
|
0,55
|
17,81
|
0,097955
|
итого
|
|
|
|
0,183295
|
Тогда производительность
такой линии будет составлять:
шт./смен
Уточненный расчет полной
производительности автоматической линии для второго варианта
Сведем данные по всем
инструментам в таблицу 6.3.
Таблица 6.3 - Расчет
времени потерь по инструменту
№
|
инструмент
|
|
|
|
|
1
|
Резец подрезной
|
0,54
|
60
|
1+0,18
|
0,01062
|
2
|
Резец расточной
|
1,54
|
60
|
1,5+0,2
|
0,04363
|
3
|
Резец расточной
|
1,83
|
60
|
3+0,18
|
0,09699
|
4
|
Резец подрезной
|
0,20
|
60
|
1+0,18
|
0,00393
|
5
|
Резец расточной
|
0,33
|
60
|
1,5+0,2
|
0,00935
|
6
|
Резец проходной
|
0,74
|
60
|
1+0,18
|
0,01455
|
7
|
Резец подрезной
|
0,38
|
60
|
1+0,18
|
0,00747
|
8
|
Резец расточной
|
0,15
|
60
|
3+0,18
|
0,00779
|
9
|
Резец проходной
|
1,81
|
60
|
1+0,2
|
0,0362
|
10
|
Сверло Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
11
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
12
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
13
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
14
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
15
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
16
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
17
|
Резец проходной
|
0,80
|
60
|
1+0,18
|
0,01573
|
18
|
Резец проходной
|
1,81
|
60
|
1+0,18
|
0,0356
|
19
|
Резец проходной
|
0,80
|
60
|
1+0,18
|
0,01573
|
20
|
Резец проходной
|
1,81
|
60
|
1+0,18
|
0,0356
|
21
|
Сверло Ø14.7/Ø22
|
0,58
|
60
|
1+0,18
|
0,01141
|
22
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
|
|
|
|
|
0,47722
|
Расчет в не цикловых
потерь по оборудованию проводится по формуле:
где - среднее время простоев i-го
нормализованного узла.
рассмотрим вариант
компоновки данной линии с применением станков-дублеров. Данные по потерям
времени по оборудования сводим в таблицу 6.4.
Таблица 6.4 - Расчет времени
потерь по оборудованию для 2-го варианта схемы компоновки
Наименование операции
|
Наименование механизма
|
Время простоя на 100 мин. Работы
tno
|
Время работы j – го
нормализованного узла tpi
|
Простои конкретных механизмов
|
1
|
2
|
3
|
4
|
5
|
1
|
шпиндельный блок
|
0,18
|
2,11
|
0,003798
|
Узел поперечного суппорта
|
0,07
|
0,57
|
0,000399
|
Узел продольного суппорта
|
0,06
|
1,54
|
0,000924
|
система охлождения
|
0,08
|
2,11
|
0,001688
|
2
|
шпиндельный блок
|
0,18
|
1,83
|
0,003294
|
Узел поперечного суппорта
|
0,07
|
0,03
|
0,000021
|
Узел продольного суппорта
|
0,06
|
1,73
|
0,001038
|
система охлаждения
|
0,08
|
1,83
|
0,001464
|
3
|
шпиндельный блок
|
0,18
|
2,22
|
0,003996
|
Узел поперечного суппорта
|
0,07
|
0,58
|
0,000406
|
Узел продольного суппорта
|
0,06
|
1,64
|
0,000984
|
система охлаждения
|
0,08
|
2,22
|
0,001776
|
4
|
0,18
|
1,81
|
0,003258
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
1,81
|
0,001086
|
система охлаждения
|
0,08
|
1,81
|
0,001448
|
5
|
Механизм фиксации
|
0,01
|
1,65
|
0,000165
|
Сверлильная головка
|
0,07
|
1,65
|
0,001155
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
1,65
|
0,00132
|
6
|
Механизм фиксации
|
0,01
|
2,76
|
0,000276
|
Сверлильная головка
|
0,07
|
2,76
|
0,001932
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
2,76
|
0,002208
|
8
|
шпиндельный блок
|
0,18
|
2,61
|
0,004698
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
2,61
|
0,001566
|
система охлаждения
|
0,08
|
2,61
|
0,002088
|
8
|
шпиндельный блок
|
0,18
|
2,61
|
0,004698
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
2,61
|
0,001566
|
система охлаждения
|
0,08
|
2,61
|
0,002088
|
9
|
Механизм фиксации
|
0,01
|
0,98
|
0,000098
|
Сверлильная головка
|
0,07
|
0,98
|
0,000686
|
система охлаждения
|
0,08
|
0,98
|
0,000784
|
10
|
транспортер стружки
|
0,24
|
17,81
|
0,042744
|
електро оборудование
|
0,55
|
17,81
|
0,097955
|
итого
|
|
|
|
0,191647
|
Тогда производительность
такой линии будет составлять:
шт./смен
Уточненный расчет полной
производительности автоматической линии для третьего варианта
Сведем данные по всем
инструментам в таблицу 6.5.
Таблица 6.5 - Расчет
времени потерь по инструменту
№
|
инструмент
|
|
|
|
|
1
|
Резец подрезной
|
0,54
|
60
|
1+0,18
|
0,01062
|
2
|
Резец расточной
|
1,54
|
60
|
1,5+0,2
|
0,04363
|
3
|
Резец расточной
|
1,83
|
60
|
3+0,18
|
0,09699
|
4
|
Резец подрезной
|
0,20
|
60
|
1+0,18
|
0,00393
|
5
|
Резец расточной
|
0,33
|
60
|
1,5+0,2
|
0,00935
|
6
|
Резец проходной
|
0,74
|
60
|
1+0,18
|
0,01455
|
7
|
Резец подрезной
|
0,38
|
60
|
1+0,18
|
0,00747
|
8
|
Резец расточной
|
0,15
|
60
|
3+0,18
|
0,00779
|
9
|
Резец подрезной
|
0,20
|
60
|
1+0,18
|
0,00393
|
10
|
Резец расточной
|
0,33
|
60
|
1,5+0,2
|
0,00935
|
11
|
Резец проходной
|
0,74
|
60
|
1+0,18
|
0,01455
|
12
|
Резец подрезной
|
0,38
|
60
|
1+0,18
|
0,00747
|
13
|
Резец расточной
|
0,15
|
60
|
3+0,18
|
0,00779
|
14
|
Резец проходной
|
1,81
|
60
|
1+0,2
|
0,0362
|
15
|
Сверло Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
16
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
17
|
Комбинированое сверло
Ø14.7/Ø20
|
1,65
|
60
|
1+0,18
|
0,03245
|
18
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
19
|
Цековка Ø20
|
0,17
|
60
|
1+0,18
|
0,00334
|
20
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
21
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
22
|
Резец проходной
|
0,80
|
60
|
1+0,18
|
0,01573
|
23
|
Резец проходной
|
1,81
|
60
|
1+0,18
|
0,0356
|
24
|
Резец проходной
|
0,80
|
60
|
1+0,18
|
0,01573
|
25
|
Резец проходной
|
1,81
|
60
|
1+0,18
|
0,0356
|
26
|
Сверло Ø14.7/Ø22
|
0,58
|
60
|
1+0,18
|
0,01141
|
27
|
Метчик М16
|
0,45
|
60
|
1+0,27
|
0,00953
|
|
|
|
|
|
0,52032
|
Расчет внецикловых потерь
по оборудованию проводится по формуле:
где - среднее время простоев i-го
нормализованного узла.
рассмотрим вариант
компоновки данной линии с применением станков-дублеров. Данные по потерям
времени по оборудования сводим в таблицу 6.6.
Таблица 6.6 - Расчет
времени потерь по оборудованию для 3-го варианта схемы компоновки
Наименование операции
|
Наименование механизма
|
Время простоя на 100 мин. Работы
tno
|
Время работы j – го
нормализованного узла tpi
|
Простои конкретных механизмов
|
1
|
2
|
3
|
4
|
5
|
1
|
шпиндельный блок
|
0,18
|
2,11
|
0,003798
|
Узел поперечного суппорта
|
0,07
|
0,57
|
0,000399
|
Узел продольного суппорта
|
0,06
|
1,54
|
0,000924
|
система охлождения
|
0,08
|
2,11
|
0,001688
|
2
|
шпиндельный блок
|
0,18
|
1,83
|
0,003294
|
Узел поперечного суппорта
|
0,07
|
0,03
|
0,000021
|
Узел продольного суппорта
|
0,06
|
1,73
|
0,001038
|
система охлаждения
|
0,08
|
1,83
|
0,001464
|
3
|
шпиндельный блок
|
0,18
|
2,22
|
0,003996
|
Узел поперечного суппорта
|
0,07
|
0,58
|
0,000406
|
Узел продольного суппорта
|
0,06
|
1,64
|
0,000984
|
система охлаждения
|
0,08
|
2,22
|
0,001776
|
4
|
шпиндельный блок
|
0,18
|
2,22
|
0,003996
|
0,07
|
0,58
|
0,000406
|
Узел продольного суппорта
|
0,06
|
1,64
|
0,000984
|
система охлаждения
|
0,08
|
2,22
|
0,001776
|
5
|
шпиндельный блок
|
0,18
|
1,81
|
0,003258
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
1,81
|
0,001086
|
система охлаждения
|
0,08
|
1,81
|
0,001448
|
6
|
Механизм фиксации
|
0,01
|
1,65
|
0,000165
|
Сверлильная головка
|
0,07
|
1,65
|
0,001155
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
1,65
|
0,00132
|
7
|
Механизм фиксации
|
0,01
|
2,76
|
0,000276
|
Сверлильная головка
|
0,07
|
2,76
|
0,001932
|
Поворотный стол
|
0,1
|
0,02
|
0,00002
|
система охлаждения
|
0,08
|
2,76
|
0,002208
|
8
|
шпиндельный блок
|
0,18
|
2,61
|
0,004698
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
2,61
|
0,001566
|
система охлаждения
|
0,08
|
2,61
|
0,002088
|
9
|
шпиндельный блок
|
0,18
|
2,61
|
0,004698
|
Узел поперечного суппорта
|
0,07
|
|
0
|
Узел продольного суппорта
|
0,06
|
2,61
|
0,001566
|
система охлаждения
|
0,08
|
2,61
|
0,002088
|
10
|
Механизм фиксации
|
0,01
|
0,98
|
0,000098
|
Сверлильная головка
|
0,07
|
0,98
|
0,000686
|
система охлаждения
|
0,08
|
0,98
|
0,000784
|
11
|
транспортер стружки
|
0,24
|
17,81
|
0,042744
|
електро оборудование
|
0,55
|
17,81
|
0,097955
|
итого
|
|
0,198809
|
Тогда производительность
такой линии будет составлять:
шт./смен
7.
Выбор транспортно-загрузочной системы
Транспортные системы
являются одним из основных элементов автоматизированного производства в любой
отрасли промышленности. Кроме основных функций - перемещения изделий и
материалов, транспортные системы могут изменять ориентацию, производить
накопление и адресование изделий, осуществлять обработку изделий и материалов в
процессе перемещения. Наиболее полно возможности транспортных систем
реализованы в автоматических линиях, нашедших широкое применение в массовом
производстве. В автоматических линиях полностью решены вопросы загрузки и
выгрузки ТМ, передачи изделий с одного участка на другой. В этих линиях обычно
применяются специальные или специализированные транспортеры, предназначенные
для перемещения одного или нескольких видов изделий. Необходимость частой
переналадки технологического оборудования на другой тип изделий, характерна для
большинства современных быстросменных и многономенклатурных производств,
сопряжена с большими материальными и временными затратами, исключающими
применение традиционных автоматических линий
В качестве транспортно –
загрузочной системы в данной линии можно применить манипуляторы, закрепленные
на подвижных тележках. Для осуществления загрузки в данных условиях можно
восплоьзоватса тактовыми столами и транспортером для перемещении детали от
позиции к позиции. Для удаления стружки из зоны резания удобно воспользоваться
общим конвейером проходящим вдоль всех станков линии.
8. Расчет экономических показателей
Для наглядности проведем
сравнение экономических показателей автоматических линий, рассмотренных в пункте
5. приведенные затраты автоматической линии находятся по формуле:
;
где – стоимость данного варианта АЛ;
– нормативный коэффициент капиталовложения
(принимаем );
– себестоимость годового выпуска продукции при
данном варианте АЛ.
При расчете данная
формула принимает вид:
,
где – производственная заработная плата.
Основное оборудование из
которых состоят рассчитываемые варианты АЛ:
Таблица 8.1 - Стоимость
оборудования 1-ог варианта автоматической лини
Наименования оборудования
|
количество
|
Стоимость единицы оборудование
|
Суммарная стоимость гр
|
Токарный с ЧПУ
|
5
|
50 000
|
250 000
|
Кординатно-сверлильный
|
1
|
25 000
|
25 000
|
Радиально-сверлильный
|
1
|
20 000
|
20 000
|
Монипулятор
|
4
|
10 000
|
40 000
|
Робот
|
4
|
15 000
|
60 000
|
Вертикально сверлильный
|
1
|
17 000
|
20 000
|
Транспортер
|
1
|
5 000
|
5 000
|
Тактовый стол
|
2
|
3 000
|
6 000
|
|
|
|
426 000
|
Таблица 8.2 - Стоимость
оборудования 2-ог варианта автоматической лини
Наименования оборудования
|
количество
|
Стоимость единицы оборудование
|
Суммарная стоимость
гр
|
Токарный с ЧПУ
|
6
|
50 000
|
300 000
|
Кординатно-сверлильный
|
1
|
25 000
|
25 000
|
Радиально-сверлильный
|
1
|
20 000
|
20 000
|
Монипулятор
|
6
|
10 000
|
60 000
|
Робот
|
3
|
15 000
|
45 000
|
Вертикально сверлильный
|
1
|
17 000
|
20 000
|
Транспортер
|
2
|
5 000
|
10 000
|
Тактовый стол
|
1
|
3 000
|
3 000
|
|
|
|
483 000
|
Таблица 8.3 - Стоимость
оборудование 3-ог варианта автоматической лини
Наименования оборудования
|
количество
|
Стоимость единицы оборудование
|
Суммарная стоимость гр
|
Токарный с ЧПУ
|
7
|
50 000
|
350 000
|
Кординатно-сверлильный
|
1
|
25 000
|
25 000
|
Радиально-сверлильный
|
1
|
20 000
|
20 000
|
Монипулятор
|
6
|
10 000
|
60 000
|
Робот
|
4
|
15 000
|
60 000
|
Вертикально сверлильный
|
1
|
17 000
|
20 000
|
Транспортер
|
3
|
5 000
|
15 000
|
Тактовый стол
|
2
|
3 000
|
6 000
|
|
|
|
556 000
|
Для обслуживания АЛ
состоящей из 4 станков необходимо один операторов (), один наладчика (), механик и электрик ().
Результаты расчета сведем
в таблицу 8.4.
Таблица 8.4 – Расчет
неполных наведенных затрат вариантов АЛ
Вариант
|
, грн
|
, грн
|
, грн
|
1
|
426 000
|
8 000
|
221000
|
2
|
483 000
|
240900
|
3
|
556000
|
266500
|
Выбираем второй вариант
автоматической линии, так как этот вариант обеспечивает нужную
производительность и минимальные затраты на приобретения.
ПЕРЕЧЕНЬ ССЫЛОК
1.
Горбацевич А.Ф., Шкред В.А. Курсовое проектирование по технологии
машиностроения. - Мн: Выш. школа, 1983. - 256 с.
3. Справочник Технолога-машиностроителя. Т. 2 /Под ред. А.Г. Косиловой
и Р.К. Мещерякова. - Г.: Машиностроение, 1985. - 656 с.
4. Балабанов А.Н. Краткий справочник
технолога-машиностроителя. - Г.: Издательство стандартов, 1992. - 464 с.
